Aerobní fermentor EWA a jeho využití při výrobě biopaliva z komunálního odpadu

Transkript

1 Aerobní fermentor EWA a jeho využití při výrobě biopaliva z komunálního odpadu ENEF Banská Bystrica RNDr. Hůrka Miroslav 1

2 Biologicky rozložitelné odpady pojmy a vztahy Biologicky rozložitelné odpady (BRO) rostlinná a živočišná pletiva a výrobky z nich, které se rozkládají aerobními nebo anaerobními procesy Biologicky rozložitelné komunální odpady (BRKO) specifická skupina odpadů pocházející z obcí a měst Separovaně sbírané v místě vzniku (tráva, listí, vánoční stromky, štěpka z ořezů, zbytky ze záhonů, odpad z domácností, odpadní papír) Součást směsného komunálního odpadu (SKO) 2

3 BRKO separovaně sbírané, vlastnosti a užití Vlastnosti ovlivňující zpracování Sezonní výskyt (tráva, listí) Kolísavé množství (tráva) Vlastnosti často ovlivněné srážkami Proměnlivá jakost třídění (anomymita) Možnosti využití Kompostování Anaerobní digesce vysocesušinová (rozdíly dle lokality a provozovatelů) Energeticky využitelná biomasa biopalivo (po úpravě a zušlechtění) 3

4 BRKO legislativní rámec, skutečnost Skládková směrnice vylučuje z ukládání na skládky SKO Snižování objemu skládkovaných odpadů Plány odpadového hospodářství Kompostování Riziko zápachu při tradiční metodě pásových hromad Nedostatečný odbyt i při nákladové prodejní ceně Omezené prodejní příležitosti Sezonnost v aplikaci (jaro a podzim) Anaerobní digesce vysocesušinové omezené rozšíření (zatím) negativní vnímání kofermentačních BPS (zápach, aplikace digestátu) Energeticky využitelná biomasa kompost k energetickému využití 4

5 Kompost k energetickému využití Směs odpadní a zbytkové biomasy aerobně stabilizovaná a hygienizovaná odpadní Snížení vlhkosti využitím samozáhřevného tepla a intenzivního provzdušňování Výroba v aerobním fermentoru EWA Legislativní rámec v ČR - zákon o podpoře obnovitelných zdrojů energie 180/2005 Sb., 165/2012 Sb. - prováděcí vyhláška 485/2005 Sb., 5/2007 Sb., 453/2008 Sb. 477/2012 Sb. Podniková Norma PN AE Z-2 Certifikace VVUU Ostrava Radvanice , Zahájení rutinní výroby od (TS Zlín) a energetické využití (ATEL Zlín) - dosud 5

6 Kompost k energetickému využití - vyhláška 6

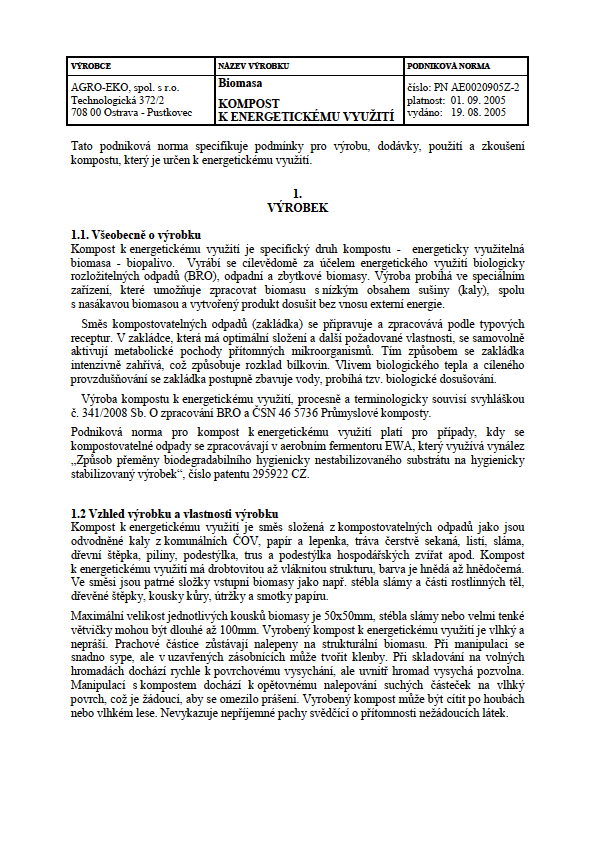

7 Certifikát paliva, Podniková norma 7

8 Kompost k energetickému využití vlastnosti a parametry (výběr z PN) VELIČINA JEDNOTKA POPIS VELIČINY HODNOTA W r t % vlhkost A r % popeloviny max. 20 Q r i MJ/kg výhřevnost min. 9 TYPOVÝ ZNAK JEDNOTKA HODNOTA Měrná hmotnost sypná kg/ 1m Hodnota ph 6,0-8,5 Obsah částic nad 50mm hm. % max. 30 Obsah uhlíku poměr C:N Termotolerantní bakterie KTJ/1 g suš. max Enterokoky KTJ/1 g suš. max Salmonella KTJ/1 g suš. negativní PRVEK ZNAČKA PRVKU Arsen As 30 Kadmium Cd 4 Chrom Cr 300 Měď Cu 500 Rtuť Hg 2 Nikl Ni 120 Olovo Pb 400 Zinek Zn 1500 HODNOTA MAXIMÁLNÍ 8

9 Odpady do kompostu k energetickému využití Komunální odpad - příklady tráva krátce sekaná květiny ze záhonů listí vánoční stromky dřevní štěpka z ořezů dřevin biologický odpad z tržnic (ovoce a zelenina) kompostovatelné odpady z domácností odpady z veřejného stravování kal z komunálních ČOV papír nerecyklovatelný 9

10 Kompost k energetickému využití spalovací zkoušky Opatherm Opava Dalkia a.s., divize Krnov 21. a Městský teplárenský podnik Trhové Sviny ATEL Energetika Zlín, (dnes ALPIQ) EKOBIOENERGO Třebíč Tepelné hospodářství OU Roztoky u Křivoklátu 8. a Dalkia a.s. Teplárna ČSA Karviná

11 Kompostárna TS Zlín výroba kompostu k energetickému využití 11

12 Kompost k energetickému využití TS Zlín 12

13 Kompost k energetickému využití analýza k fakturaci, Zlín 13

14 Přejímka kompostu odběratelem 14

15 EWA fermentor - koncept Kontrolované kompostování v uzavřeném prostoru Tepelně izolovaný pracovní prostor Vzdušnění a překopávání uvnitř fermentoru Kontinuální měření teploty v 16 bodech Provoz bezobslužný, automatický nebo ruční provoz 15

16 EWA fermentor technická data Délka Šířka Výška Celková hmotnost Užitečný objem Hmotnost základky max. Instalovaný výkon elektrický Připojení k síti kabelem s vidlicí mm mm mm kg 36 m3 18 tun 15 kw 400V Spotřeba energie na 1 tunu paliva cca 5 kwh 16

17 EWA fermentor benefit provozovatele 1) Roční kapacita tun odpadů 2) Nízká energetická spotřeba 3) Snadné připojení na el. síť 4) Jednoduchý transport a manipulace 5) Možnost stavebnicového uspořádání 6) Umístění pod přístřeškem 7) Kontrola provozu přes síť internet 8) Možnost připojení na biofiltr 9) Náhled na probíhající fermentaci in situ 10) Náhled na fermentaci ze vzdáleného PC 11) Možnost generace protokolu o zpracování 17

18 Protokol o fermentaci 18

19 Směsný komunální odpad - třídění Lehká nadsítná frakce Směsný komunální odpad (schéma třídění) Těžká podsítná frakce Inertní materiál Druhotné suroviny Lehká podsítná frakce (pre - RDF) - směs plastů, folií, aglomerovaného dřeva, slouží k výrobě náhradního paliva. RDF je náhradní palivo, s výhřevností 20MJ/kg a více, výrobní vlhkost 30-35%. Použití nejčastěji v cementárnách. Aktuální převis nabídky na trhu. Těžká podsítná frakce směs BRKO, drobných plastů a drobného inertního materiálu. Protože vykazuje vysokou biologickou aktivitu, je třeba stabilizovat, jinak není možné skládkování. Legislativně se jedná o výrobu odpadu z odpadu. Stabilizace se měří respirační aktivitou a vyjadřuje se spotřebou O2 po dobu 4 dnů (AT4). Inertní materiál kámen, beton, dlaždice, cihly Druhotné suroviny kovy, plasty, papír, 19

20 Podsítná frakce Podsítná frakce jako náhradní palivo - vlastnosti - až 80% hmotnosti SKO - vysoký podíl BRKO (vyjádřeno v sušině) až 60% - legislativně zařazeno jako biomasa (ČR, Polsko) - příměs drobných plastů není na závadu - zušlechtění ve fermentoru EWA s využitím samozáhřevných procesů - doba zpracování v EWA 2 4 dny - provozní spalovací zkoušky v režimu spoluspalování s uhlím 20

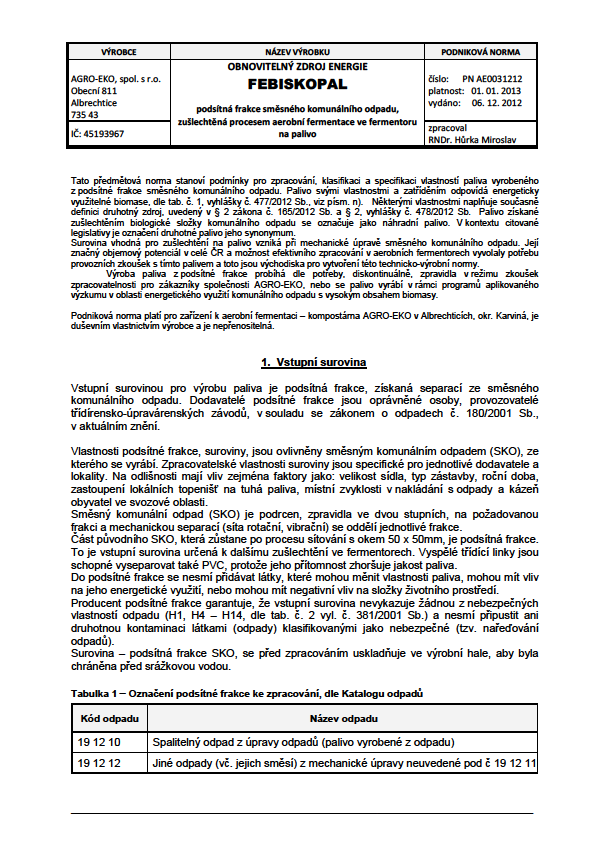

21 Certifikace paliva, podniková norma 21

22 Palivo z podsítné frakce přejímka Teplárna ČSA Karviná 22

23 Podsítná frakce Podsítná frakce jako náhradní palivo - vlastnosti - až 80% hmotnosti SKO - vysoký podíl BRKO (vyjádřeno v sušině) až 60% - legislativně zařazeno jako biomasa (ČR, Polsko) - příměs drobných plastů není na závadu - zušlechtění ve fermentoru EWA s využitím samozáhřevných procesů - doba zpracování v EWA 2 4 dny - provozní spalovací zkoušky v režimu spoluspalování s uhlím - spolupracující subjekty Dalkia a.s., Elektrocieplownia Chorzow, VŠB TU Ostrava, ČEZ Polska 23

24 Vyskladňování paliva z podsítné frakce Krakow, Polsko 24

25 Palivo z podsítné frakce detail 25

26 Příjem paliva z podsítné frakce TČA Karviná 26

27 Palivo z podsítné frakce na příjmu v ELCHO Chorzow, Polsko 27

28 Děkuji za pozornost RNDr. Hůrka Miroslav vedoucí projektu biotechnologie AGRO EKO spol. s r.o. Obecní 811, Albrechtice, Česká republika info@agro-eko.cz 28
