Nové trendy v oblasti záložního napájení

Transkript

2 Program O společnosti Eaton Eaton jako pátý prvek konvergované infrastruktury Úspora energií díky technologiím Eaton Přehled sortimentu UPS a epdu Eaton Softwarové nástroje pro správu napájení 2013 Eaton Corporation. All rights reserved. 2

4 Díky 100leté tradici jsme přední společností v řízení spotřeby energie Společnost Eaton byla založená v roce 1911 Předseda představenstva a generální ředitel - Alexander M. Cutler Ústředí: Dublin, Irsko Klíčové pobočky: Cleveland, Ohio; Shanghai, Čína; Morges, Švýcarsko; Sao Paulo, Brazílie Inovační centra v regionech po celém světě Zákazníci ve více než 175 zemích Cca 103,000 zaměstnanců po celém světě 50% tržeb realizováno mimo USA 2013 Eaton Corporation. All rights reserved. 4

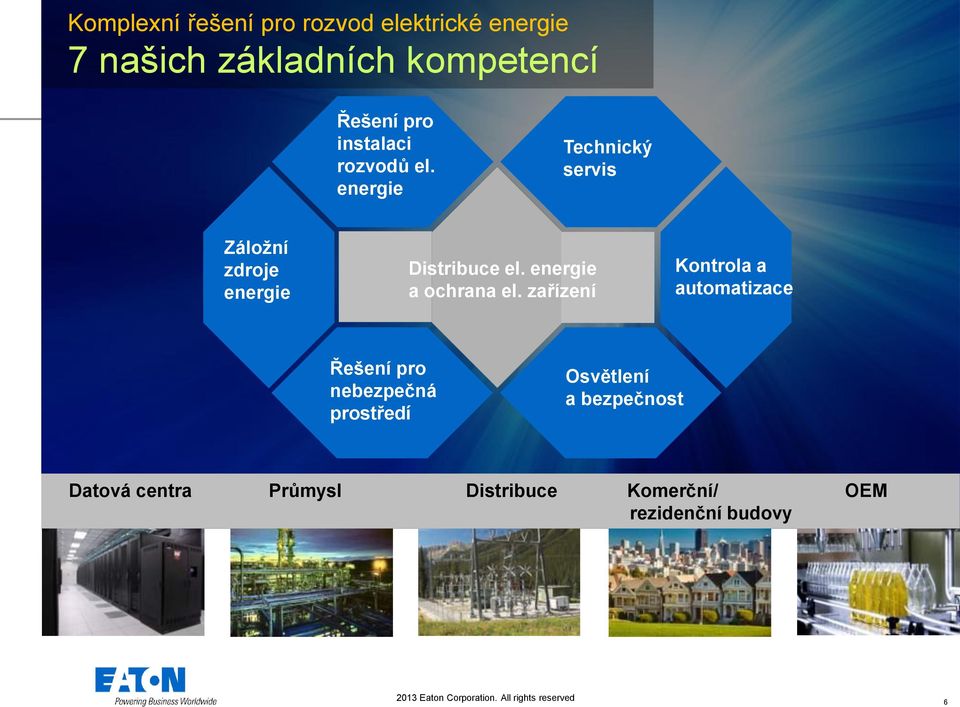

6 Komplexní řešení pro rozvod elektrické energie 7 našich základních kompetencí Řešení pro instalaci rozvodů el. energie Technický servis Záložní zdroje energie Distribuce el. energie a ochrana el. zařízení Kontrola a automatizace Řešení pro nebezpečná prostředí Osvětlení a bezpečnost Datová centra Průmysl Distribuce Komerční/ OEM rezidenční budovy 2013 Eaton Corporation. All rights reserved. 6

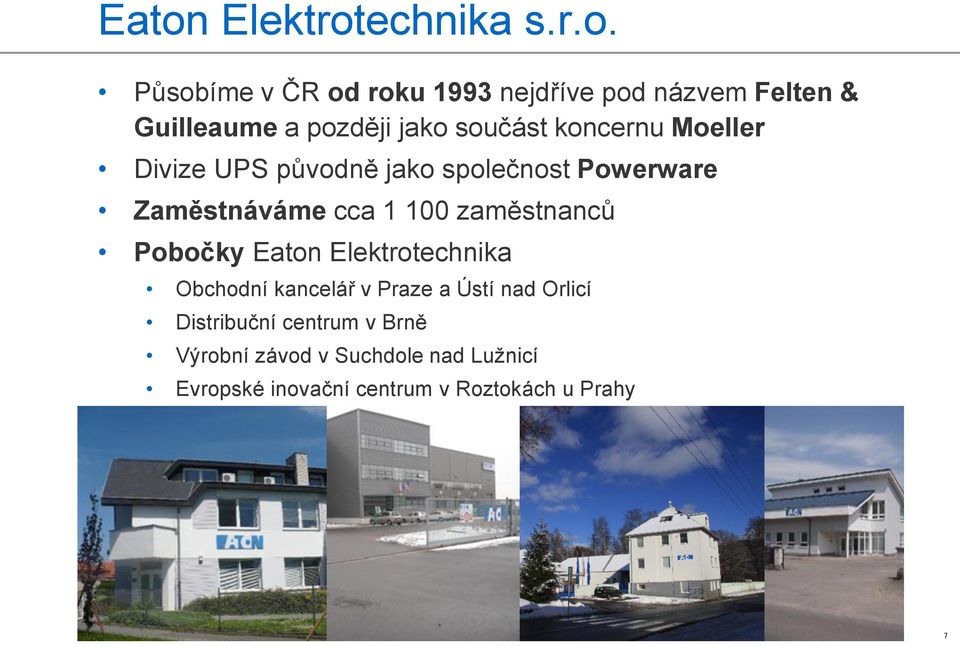

7 Eaton Elektrotechnika s.r.o. Působíme v ČR od roku 1993 nejdříve pod názvem Felten & Guilleaume a později jako součást koncernu Moeller Divize UPS původně jako společnost Powerware Zaměstnáváme cca zaměstnanců Pobočky Eaton Elektrotechnika Obchodní kancelář v Praze a Ústí nad Orlicí Distribuční centrum v Brně Výrobní závod v Suchdole nad Lužnicí Evropské inovační centrum v Roztokách u Prahy 2013 Eaton Corporation. All rights reserved. 7

8 IT se mění Tradiční přístup: Nezávislá infrastruktura Důraz na produkt Jednoduchá výměna (Rip and replace) Nový přístup: Integrovaná a na sobě vzájemně závislá infrastruktura Důraz na řešení Škálovatelnost, flexibilita a účinnost Virtualizace Konsolidace Server & Storage Snížení prostorové a energetické náročnosti Snadná centrální správa a údržba 2013 Eaton Corporation. All rights reserved. 8

9 Co je to konvergovaná infrastruktura? Integrovaná sestava hardwaru s nástroji pro virtualizaci a automatickou správu. Distribuce energie Široké portfolio UPS epdu Datové rozvaděče Software + integrace do VMware Servis a služby 2013 Eaton Corporation. All rights reserved. 9

10 UCS SLOT 1 SLOT 3 SLOT 5 SLOT 7 OK FAIL OK FAIL OK FAIL OK FAIL ID STAT ID STAT L1 L2 L1 L2 MGMTO CONSOLE MGMTO CONSOLE!!! Console Reset!!! Console Reset!!!! FAN STAT FAN STAT FAN STAT FAN STAT UCS B200 M1 UCS B200 M1! Console Reset! Console Reset UCS B200 M1 ESC FAN1 FAN2 FAN1 FAN2 FAN1 FAN2 FAN1 FAN2 UCS B200 M1 FAN STAT FAN STAT FAN STAT FAN STAT!! FAIL OK FAIL OK FAIL OK FAIL OK 9PX PX EBM! Console Reset!!! Console Reset!!! Console Reset!!! Console Reset PS1 PS2 PS1 PS2 PS1 PS2 PS1 PS2 FAIL OK FAIL OK FAIL OK FAIL OK UCS B200 M1 UCS B200 M1 UCS B200 M1 UCS B200 M1! SLOT 2 SLOT 4 SLOT 6 SLOT 8 FAS3240 DS2246 DS2246 FAS3240 DS2246 DS Napájení: pátý prvek konvergované infrastruktury Požadavky pro maximální ochranu napájení: Zobrazit a spravovat celý energetický systém ze stávajícího rozhraní Rack Snímač okolního prostředí Udržet kritickou zátěž v běhu po delší dobu Zajistit maximální kontinuitu provozu Jak?: Power Management Software Úsporně, efektivně UPS PDU 2013 Eaton Corporation. All rights reserved. 10

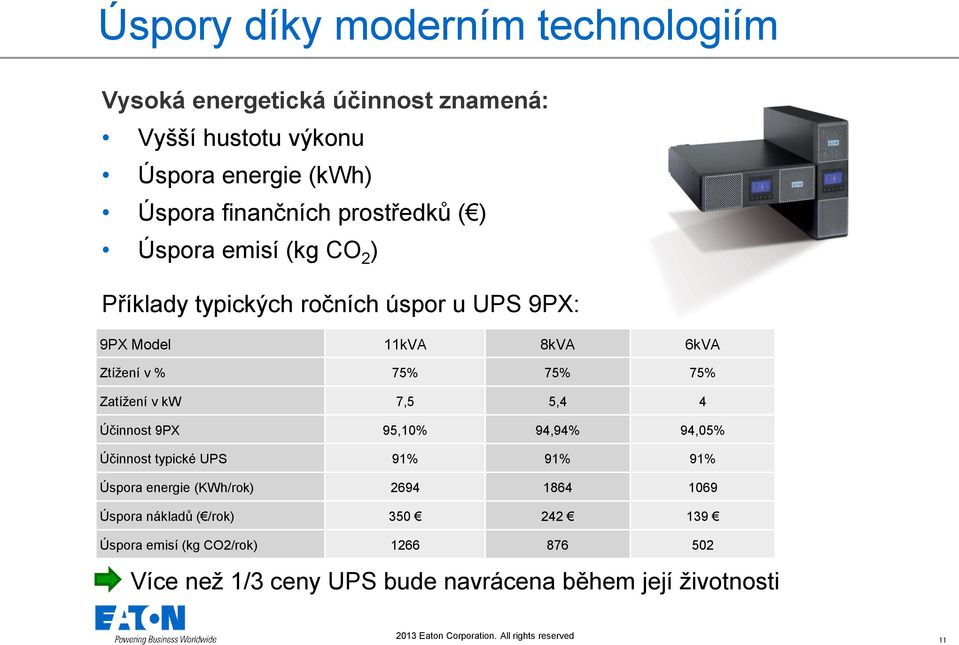

11 Úspory díky moderním technologiím Vysoká energetická účinnost znamená: Vyšší hustotu výkonu Úspora energie (kwh) Úspora finančních prostředků ( ) Úspora emisí (kg CO 2 ) Příklady typických ročních úspor u UPS 9PX: 9PX Model 11kVA 8kVA 6kVA Ztížení v % 75% 75% 75% Zatížení v kw 7,5 5,4 4 Účinnost 9PX 95,10% 94,94% 94,05% Účinnost typické UPS 91% 91% 91% Úspora energie (KWh/rok) Úspora nákladů ( /rok) Úspora emisí (kg CO2/rok) Více než 1/3 ceny UPS bude navrácena během její životnosti 2013 Eaton Corporation. All rights reserved. 11

12 Úspora energií díky technologiím Eaton Dvě technologie pro maximální výkon a efektivitu UPS Eaton Variable Module Management System (VMMS) Maximalizování účinnosti v režimu dvojité konverze Samostatné UPS tak celé systémy Energy Saver Systems (ESS) Maximální úspora: 99% účinnost Automatické rychlé přepnutí do režimu dvojité konverze v případě potřeby (méně než 2 ms) Energy Advantage Architecture (EAA) Energy Advantage Architecture Vyšší účinnost systému Bez kompromisu ve spolehlivosti 2014 Eaton Corporation. All rights reserved. 12

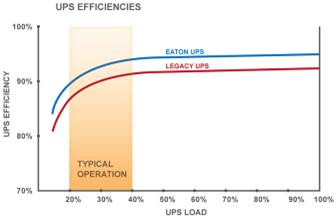

13 Variable Module Management System F A K T A V Ý Z V A V režimu dvojité konverze je účinnost UPS závislá na % zatížení Nejvyšší účinnosti je dosaženo při plném zatížení UPS systémy jsou zřídka zatíženy na 100% To je fakt v redundantních systémech Jak maximalizovat účinnost UPS systémů s nižším zatížením Řešení: UPS Eaton 9395 a VMMS 2014 Eaton Corporation. All rights reserved. 13

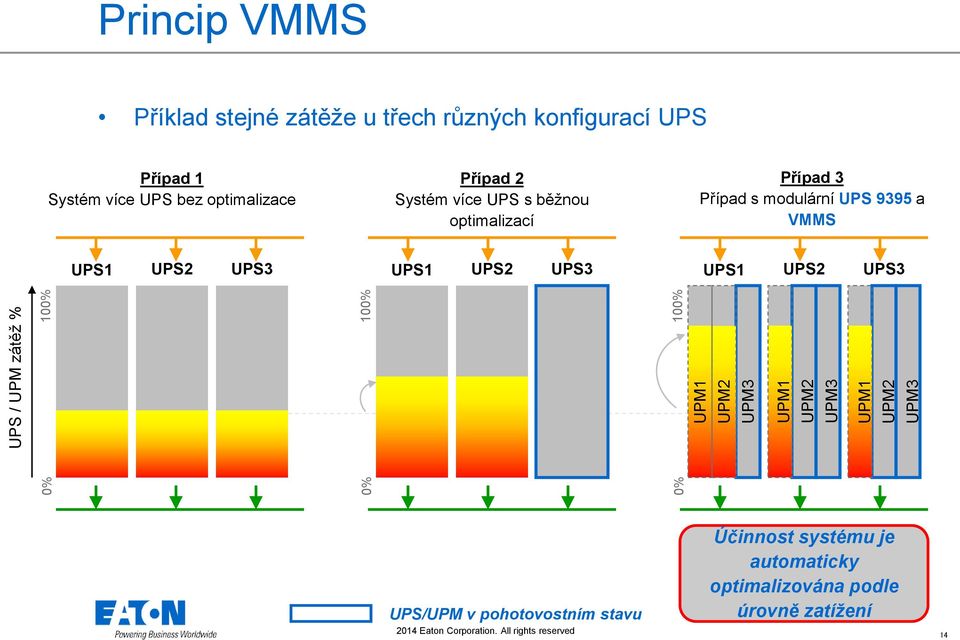

14 Princip VMMS Příklad stejné zátěže u třech různých konfigurací UPS UPS1 UPS2 UPS3 0% 100% UPS / UPM zátěž % UPM2 UPM3 Případ 1 Systém více UPS bez optimalizace Případ 3 Případ s modulární UPS 9395 a VMMS UPS1 UPS2 UPS3 0% 100% UPM1 UPM2 UPM3 UPM1 UPM2 UPM3 UPM1 Případ 2 Systém více UPS s běžnou optimalizací UPS1 UPS2 UPS3 0% 100% UPS/UPM v pohotovostním stavu Účinnost systému je automaticky optimalizována podle úrovně zatížení 2014 Eaton Corporation. All rights reserved. 14

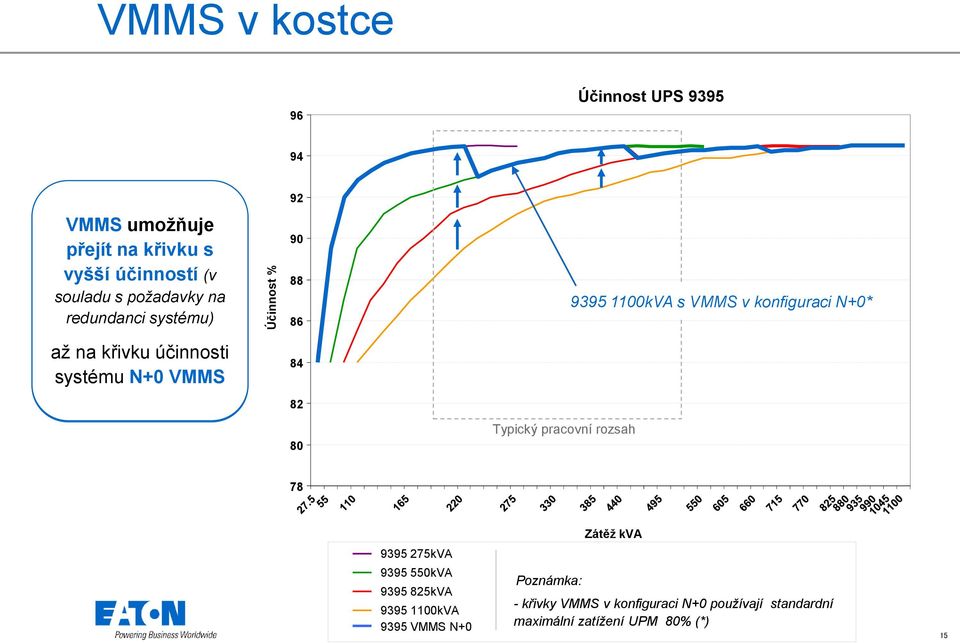

15 Účinnost % VMMS v kostce 96 Účinnost UPS VMMS umožňuje přejít na křivku s vyšší účinností (v souladu s požadavky na redundanci systému) až na křivku účinnosti systému N+0 VMMS Eaton kVA UPS Eaton kVA UPS Typický pracovní rozsah Eaton kVA UPS Eaton kVA UPS kVA kVA 1100kVA s VMMS s VMMS s VMMS v konfiguraci v v konfiguraci N+0* N+0* N+0* 78 Zátěž kva kVA kVA kVA kVA 9395 VMMS N+0 Poznámka: - křivky VMMS v konfiguraci N+0 používají standardní maximální zatížení UPM 80% (*) 2014 Eaton Corporation. All rights reserved. 15

16 Příklad užití VMMS: 9395 / 825kVA jednotky napájející zátěž dvěma přívody (A a B) Příklad se zátěží 440kVA (A 220kVA + B 220kVA) Jeden nebo dva napájecí zdroje UPS Konfigurace Bez VMMS VMMS v redundanci N+1 VMMS v redundanci N+0 A B Datové centrum s duálním napájením serverů 440kVA zátěži 91,2% 92,8% 94,3% Úspora energie Další výhody a komentáře Použito jako reference pro výpočet úspory energie Velmi účinná průmyslová UPS s dvojitou konverzí 56 MWh / rok 108 MWh / rok Další úspory energií plynoucí z menší potřeby chlazení při VMMS (typicky % k úspoře energie UPS) Moduly UPM jsou v režimu VMMS připraveny k redundanci A 220kVA A 220kVA A 220kVA B 220kVA B 220kVA B 220kVA 2014 Eaton Corporation. All rights reserved. 16

17 Energy Saver System Účinnost 99% účinnost v celém pracovním rozsahu Inteligence Detekuje kvalitu příchozí elektrické energie a v případě potřeby přepíná moduly v čase < 2ms Spolehlivost Osvědčená Eaton technologie zajišťuje spolehlivé a kontinuální napájení zátěže Energy Saver System (ESS) umožňuje uživatelům UPS dosáhnout maximální energetické účinnosti bez kompromisu při ochraně napájených zařízení Eaton Corporation. All rights reserved. 17

18 Energy Saver System Energy Saver System přepíná moduly podle kvality vstupního napájení Kvalita Kvalita vstupního napájení napájení mimo v je toleranci v Aktivní moduly toleranci usměrňovače zátěže +10% 45Hz 47Hz + 10% -10% 53Hz 55Hz % Při jmenovitém napětí 400V/50Hz Špičková technologie detekce a komunikace 2014 Eaton Corporation. All rights reserved. 18

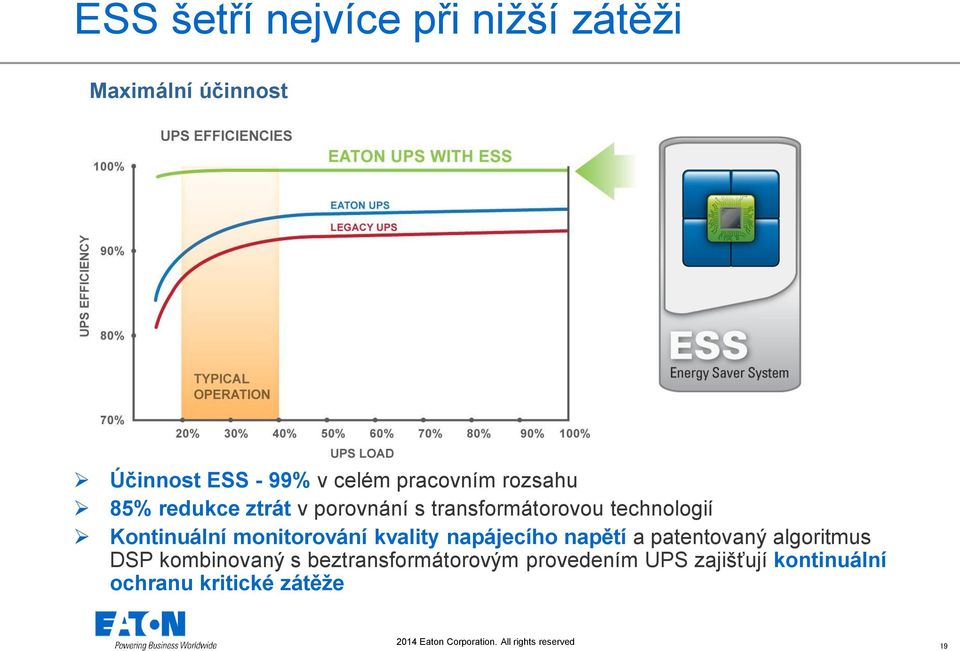

19 ESS šetří nejvíce při nižší zátěži Maximální účinnost Účinnost ESS - 99% v celém pracovním rozsahu 85% redukce ztrát v porovnání s transformátorovou technologií Kontinuální monitorování kvality napájecího napětí a patentovaný algoritmus DSP kombinovaný s beztransformátorovým provedením UPS zajišťují kontinuální ochranu kritické zátěže 2014 Eaton Corporation. All rights reserved. 19

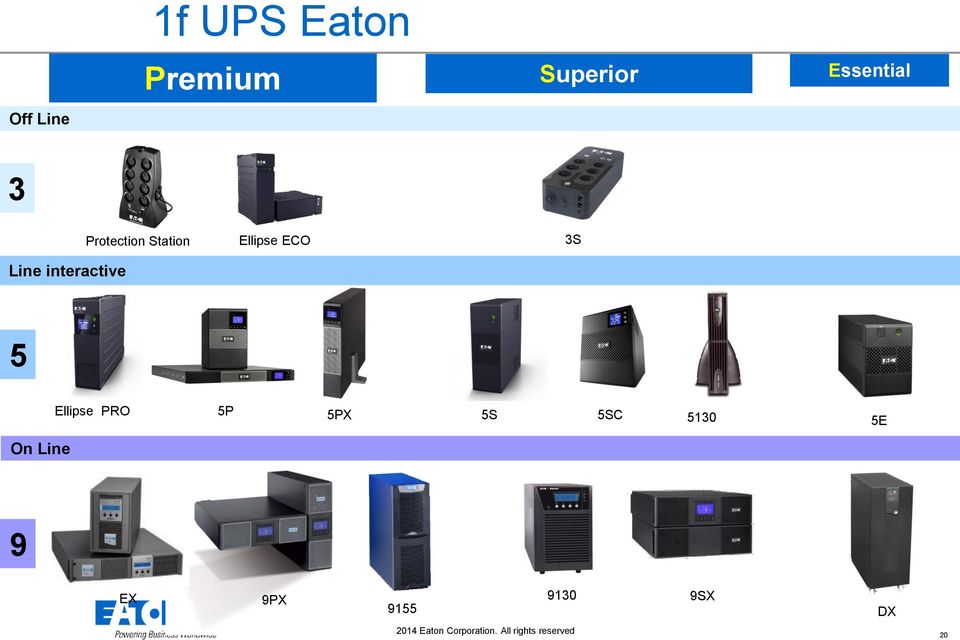

20 1f UPS Eaton Premium Superior Essential Off Line 3 Line interactive Protection Station Ellipse ECO 3S 5 On Line Ellipse PRO 5P 5PX 5S 5SC E 9 EX 9PX SX 9155 DX 2014 Eaton Corporation. All rights reserved. 20

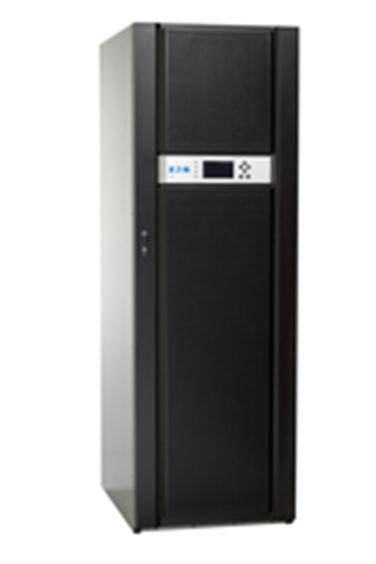

23 UPS Eaton 93PM Nejnižší TCO Nejvyšší energetická účinnost na trhu (97% v režimu dvojité konverze, 99% v režimu ESS) Extrémně kompaktní podlahová plocha 0,5m 2 Škálovatelnost a spolehlivost Centralizovaný bypass pro optimální selektivitu a flexibilitu Modulární systém - Plať jak rosteš Snadné nasazení Tepelný management Snadný servis plně přístupný zepředu Snadné řízení Stavové informace a záznamy událostí na velkém LCD rozhraní Plně vybaven pro správu napájení a možnost připojení Umožňuje připojení do hlavních virtualizačních systému pro správu napájení 2014 Eaton Corporation. All rights reserved. 23

24 Eaton 93PM 30-50kW Pohled z blízka Komunikace & konektivita Tři MiniSloty pro rozšiřující komunikační karty USB hostitel a USB zařízení Pět vestavěných alarmových vstupů a speciální EPO Reléový výstup (více jako doplňkové příslušenství) Vstupní jistič usměrňovače Umožňuje snadnou izolaci UPM Jistič baterií Ochrana interních baterií Přepínač údržbového bypassu (MBS) Interní MBS snižuje potřebu drahých externích spínacích zařízení Umožňuje servis UPS bez nutnosti odpojení zátěže od přívodu elektrické energie Připojovací svorky vstupu, výstupu a baterií Dojitý přívod zvyšuje dostupnost systému Usměrňovač a bypass (dvojitý přívod!!) Snadné připojení externí bateriové skříně/racku 2014 Eaton Corporation. All rights reserved. 25

25 Přehled epdu Základní (Basic) Monitorované (Monitored) In-line monitorované (retro-fit) Pokročile monitorované (Advanced Monitored) Spínané (Switched) Řízené (Managed) 2014 Eaton Corporation. All rights reserved. 26

26 Rozšiřující karty Mini Slot jednotné řešení komunikace UPS Eaton Network Card - MS ModBUS and Network Card - MS Relay Card - MS X Slot Connect UPS Power Xpert Gateway EMP Enviromental Monitor Probe 2014 Eaton Corporation. All rights reserved. 27

27 Správa napájení Výhody Spolehlivé odstavení (shutdown) systému Zachována integrita dat i systému Automatický restart Zachování služeb Upozorní uživatele na vypnutí počítače Informuje pomocí zpráv na obrazovce Možnosti Eaton UPS Companion Intelligent Power Protector Intelligent Power Manager NUT Network UPS Tools Eaton Corporation. All rights reserved

31 Základní prvky správy napájení Připojení Síťová Proxy Monitorované/ spínané/řízené epdu Komunikační karta uvnitř UPS Ethernet Instalován samostatně nebo jako součást virtuálního prostředí Software pro řízení a administraci Instalován na chráněném zařízení Shutdown Agent 2014 Eaton Corporation. All rights reserved

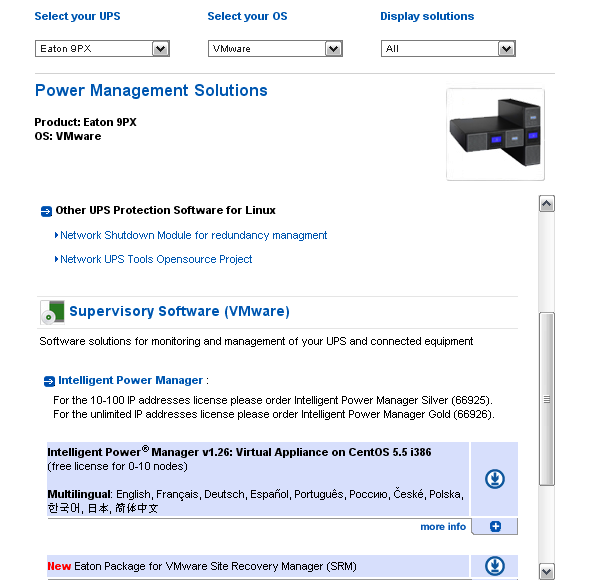

32 Intelligent Power Software Intelligent Power Protector : Shutdown software Kompatibilní s Windows, Linux, IBM AIX, HP-UX, Solaris,VMware s ESX, ESXi a Microsoft s Hyper-V Intelligent Power Manager : Ovládací & monitorovací software Kompatibilní s počítači a servery Windows, Linux Red Hat, Debian, VMware s vcenter, Microsoft s SCVMM a CISCO UCS manager UPS & epdus Monitoring, NetApp Jakékoli zařízení - SNMP 2014 Eaton Corporation. All rights reserved

33 Intelligent Power Protector Poskytuje automatické, regulérní odstavení počítačů a virtuálních strojů/serverů při výpadku napájecího napětí, které je delší než dostupná kapacita baterií Zamezuje ztrátě dat a havarijním stavům (Zařízení, které mají být vypnuta musí být napájena z UPS Eaton) Monitoruje UPS a v případě poruchy upozorňuje uživatele/správce IT K dispozici zdarma 2014 Eaton Corporation. All rights reserved

34 Intelligent Power Protector Jednoduché webové grafické rozhraní Podporuje různé jazyky Podobný na všech platformách Stejný design jako IPM Komunikace prostřednictvím sítě, USB, nebo RS-232 Lze vzdáleně spravovat a aktualizovat pomocí Intelligent Power Manageru 2014 Eaton Corporation. All rights reserved

35 IPP komunikace Přímé spojení s UPS Sériové rozhraní RS-232 s automatickou detekcí USB rozhraní bez nutnosti instalování ovladače Přistupuje k UPS pomocí webového rozhraní Umožňuje komunikaci UPS s IPM Shutdown Controller/member (= proxy) Počítač s nainstalovaným IPP slouží jako řídicí jednotka (shutdown controller) pro ostatní počítače připojené do sítě Ostatní počítače (shutdown member) mohou být tímto počítačem ovládány Připojení UPS pomocí komunikační karty do sítě LAN Network-MS ConnectUPS NMC 2014 Eaton Corporation. All rights reserved

36 Možnosti vypnutí IPP Lze načasovat v závislosti na celkové/zbývající době zálohy baterií Druhy odstavení: Odstavení (shutdown) Vypnutí Hibernace Skript Lze vzdáleně prohlížet a konfigurovat pomocí IPM 2014 Eaton Corporation. All rights reserved

39 Intelligent Power Manager Poskytuje celkový pohled na napájecí zařízení (UPS, epdu) v síti z libovolného počítače s internetovým prohlížečem Poskytuje jednoduché, webové rozhraní pro vzdálené monitorování a ovládání pro UPS Eaton UPS ostatních výrobců epdu Monitorování dalších zařízení Poskytuje modul pro virtualizovaná prostředí 2014 Eaton Corporation. All rights reserved

40 Vlastnosti a výhody IPM Sleduje a řídí napájecí zařízení a senzory prostředí a různých místech z jakéhokoli PC připojeného k síti Včetně UPS ostatních dodavatelů Uživatelské obrazovky vyberte, které informace chcete vidět na první pohled Upozorňuje na problémy s napájením Automatické prohledání automatická detekce zařízení připojených do sítě Hromadný upgrade automaticky vyhledá dostupný upgrade firmwaru Umožňuje provést statistiku spotřeby energie Poskytuje pohledy do historie (trendy, analýzy, ) Z libovolného PC vidí všechna zařízení připojená do sítě 2014 Eaton Corporation. All rights reserved. Eviduje události s přesným uvedením data a času 42 42

41 IPM základní obrazovka Uživatelsky definované sloupce: IP, umístění, % zatížení, uživatelské jméno, atd. Uživatelsky definovaná stromová struktura Uživatelské panely, Detailní informace vybraného zařízení Celkový stav zařízení Hypertextový odkaz na web vybraného zařízení 2014 Eaton Corporation. All rights reserved

42 IPM hromadný upgrade/konfigurace Hromadný upgrade Pomáhá udržovat firmware připojených zařízení (automaticky vyhledává nové verze) Zjednodušuje upgrade není třeba speciální software Hromadná konfigurace Šetří čas administrace Umožňuje změnit jednu nebo více hodnot na libovolném počtu komunikačních karet během jedné operace Chráněna heslem Menší pravděpodobnost chyby obsluhy Symbol upozorňující na nutnost upgradu Automatický hromadný upgrade 2014 Eaton Corporation. All rights reserved

43 IPM správa zařízení Automatické prohledání Nalezne všechny UPS v síti Editovatelné poznámky Pro udržování aktuálních informací Lze využít jako klíčové slovo pro vyhledávání/třídění Automatické prohledání Uživatelem definované poznámky pro každé spravované zařízení 2014 Eaton Corporation. All rights reserved

44 IPM Pokročilé funkce Uživatelské ovladače JavaScript var status = UserFunctions.getNodeData( xxx.xxx.xxx.xxx"); for(var object in status) { var value = status[object]; UserFunctions.fileAppend("c:\\Test\\test.txt", object + " " + value + "\r\n"); } if(status && status["ups.powersummary.presentstatus.acpresent"]!= 1 &&!UserData.ACLost) 2014 Eaton Corporation. All rights reserved

45 Typická instalace před virtualizací Jedna UPS napájí několik fyzických serverů v datovém rozváděči UPS je připojena k síti pomocí SNMP komunikační karty 1 fyzický server = 1 operační systém Pro zajištění integrity dat a bezpěčné odstavení serverů je na každém OS/serveru nainstalován Intelligent Power Protector (IPP) LAN 2014 Eaton Corporation. All rights reserved

46 Typická instalace několika UPS napájejících několik fyzických serverů Několik serverů je napájeno několika UPS ve stejné síti: monitorování a správa pomocí Intelligent Power Manager (IPM) pokud je na každém serveru nainstalován Intelligent Power Protector (IPP) Výběr UPS Zobrazení serverů chráněných pomocí UPS 2014 Eaton Corporation. All rights reserved

47 Eaton řešení pro prostředí VMware Jeden hypervisor Vícenásobný hypervisor Intelligent Power Manager je instalován na virtuálním stroji Intelligent Power Manager je spojen s vcenter pro ochranu všech ESXi a spuštění vmotion Jeden software pro ochranu všech VMware prostředí: Intelligent Power Manager 2014 Eaton Corporation. All rights reserved

50 Klíčová výhoda: IPM spouští vmotion / Live Migration / XenMotion! V případě kritických událostí v obvodu napájení se tradiční shutdown software postará o vypnutí systému EATON Intelligent Power Software spouští migracie, který transparentně přesune virtuální stroje ze serveru zasaženého výpadkem proudu na jiný dostupný server na síti, čímž je zaručena integrita a dostupnost dat s nulovými prostoji! Power Off 2014 Eaton Corporation. All rights reserved

51 IPM: Virtual Appliance (VA) Stáhnout VA ze stránek PQ Software Nahrát VA pomocí vsphere klienta na ESXi server ESXi Server Virtuální stroj s vestavěným Intelligent Power Manager => snadná manipulace 2014 Eaton Corporation. All rights reserved

52 Virtualizace: klíčové body Kompatibilita Spuštění migrace VM Bezpečné vypnutí Podporováno všemi významnými virtualizačními systémy (VMware; HyperV, Xen Citrix, KVM ) Intelligent Power Manager v případě potřeby spouští migraci VM z důvodu zajištění služeb Virtual Machine & Hypervisor jsou plně chráněny Vysoká dostupnost (HA) Virtual Appliance Integrace Kompatibilní s VMware HA režimem Virtuální stroj s vestavěným Intelligent Power Manager => snadná manipulace Plně integrováno s vcenter & Xen Center Přizpůsobivost IPM může být instalován vně/uvnitř virtuálního prostředí 2014 Eaton Corporation. All rights reserved
