2 Důležité info rmace DŮLEŽITÉ INFORMACE Bezpečnostní opatření Před používáním vašeho projektoru NEC LT1800 si tento manuál pečlivě prostudujte. Manuál uschovejte pro pozdější možné použití. Výrobní číslo vašeho projektoru je uvedeno na štítku na spodní straně přístroje. Číslo si poznamenejte zde: Laserové ukazovátko POZOR Nedívejte se do laserového paprsku integrovanéhol laserového ukazovátka. Nemiřte ukazovátekm na osoby či zvířata. Nebezpečí poškození očí!! POZOR Po vypnutí přístroje odpojte přístroj od elektrické sítě. Protože tento projektor je zařízení připojované k elektrické síti, měla by se zásuvka nacházet blízko přístroje a měla by být lehce dostupná. POZOR Aby se snížilo riziko úrazu elektrickým proudem, nesnímejte kryt přístroje. Nenacházejí se zde žádné části opravitelné uživatelem. Obraťte se na autorizovaný servis NEC. Tato nálepka je nalepena na spodní části dálkového ovladače. Symbol varuje uživatele před přítomností neizolovaného nebezpečného napětí ve vnitřní části výrobku, které může být dostatečně vysoké, aby došlo k úderu elektrickým proudem. Symbol upozorňuje uživatele na důležité provozní či servisní pokyny (pokyny o údržbě) v podkladech, které přístroj doprovázejí. VAROVÁNÍ ABY NEDOŠLO KE VZNIKU POŽÁRU NEBO K ÚDERU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍ- ZENÍ DEŠTI NEBO VLHKOSTI. NEPOUŽÍVEJTE ZÁSTRČKU TOHOTO PŘÍSTROJE S TAKOVÝM PRODLUŽOVACÍM KABELEM ČI ZÁSUVKOU, DO KTERÉ SE NEDÁ VIDLICE ZÁSTRČKY PLNĚ ZASTRČIT. PŘÍSTROJ NEOTEVÍREJTE, UVNITŘ SE NACHÁZEJÍ SOU- ČÁSTKY POD VYSOKÝM NAPĚTÍM. VEŠKERÝ SERVIS PŘENECHEJTE AUTORIZOVANÉMU SERVISU NEC. Důležitá bezpečnostní upozornění Instalace 1. Pro optimální výkon přístroj instalujte v zatemněné místnosti. 2. Projektor postavte na pevný, rovný podklad na suchém místě daleko od prachu a vlhkosti. Přístroj nenaklápějte o víc než Projektor neinstalujte na přímém slunečním světle, v blízkosti větrání či topení. 4. Vystavování přímému slunečnímu světlu, kouři nebo páře může poškodit vnitřní komponenty přístroje. 5. Zacházejte s projektorem opatrně. Pád nebo rána může přístroj poškodit. 6. Na projektor nepokládejte těžké předměty. 7. Pokud si přejete instalaci projektoru pod strop: a) nikdy neprovádějte instalaci sami. b) strop musí být dostatečně pevný aby projektor unesl a instalace musí být v souladu s místními předpisy. c) projektor musí být instalován kvalifikovaným personálem. d) pro další informace kontaktujte svého prodejce. 2 Návod k obsluze Projektory NEC LT245/265

3 Prevence vzniku požáru a el. úderu 1. Ujistěte se, že je zajištěno příslušné odvětrávání a že větrací průduchy přístroje nejsou zakryté. Mezi stěnou a projektorem nechejte prostor nejméně 10 cm. 2. Zabraňte, aby dovnitř projektoru zapadly cizí předměty. Pokud se tak stane, nepokoušejte se je sami vyjmout. Do projektoru nevsunujte žádné kovové předměty jako např. šroubováky nebo drátky. Spadne-li vám něco do přístroje, projektor odpojte od sítě a kontaktujte autorizovaný servis NEC. 3. Na projektor nestavte žádné tekutiny. 4. Nikdy se nedívejte do objektivu, pokud je přístroj zapnutý. Mohlo by dojít k poškození zraku. 5. Do světelného paprsku nevkládejte předměty jako lupy či zrcadla. Mohlo by dojít k odražení světla a poškození zraku či ke vzniku požáru. 6. Je-li projektor zapnutý, nezakrývejte objektiv. Světlo na výstupu objektivu je velmi horké, hrozí nebezpečí spálení. 7. Do bezprostřední blízkosti přístroje nestavte hořlavé předměty či tekutiny. Mohlo by dojít k jejich vznícení. 8. Projektor je konstruován pro práci se zdrojem V 50/60 Hz. Překontrolujte zda tyto parametry souhlasí s napětím vaší sítě. 9. Chraňte síťový kabel před poškozením. Poškozený kabel může způsobit požár nebo elektrický úder. S kabelem nemanipulujte pokud máte vlhké ruce ani během bouřky. 10. Nepoužíváte-li projektor delší dobu, síťový kabel odpojte. Důležité info rmace 6. Pokud projektor omylem náhodou vypnete tím, že odpojíte síťový kabel od el. sítě nebo vypnete hlavní vypínač za chodu přístroje nebo když ještě větrá, vyčkejte 10 minut a poté projektor opět zapněte a řádně vypněte. Chráníte tím lampu. Výměna lampy Lampu vyjměte dle popisu na str Lampu vyměňte jakmile se objeví hlášení ( Lampa dosáhla konce životnosti. Prosím vyměňte lampu ). Používání lampy po dosažení konce životnosti může vést k výbuchu lampy a poškození přístroje. V takovém případě kontaktujte autorizovaný servis NEC nebo svého prodejce. Po vypnutí čekejte alespoň 90 vteřin. Poté odpojte síťový kabel a před vlastní výměnou nechejte přístroj alespoň 60 minut vychladnout. POZOR 1. Je-li projektor zapnutý, nedotýkejte se výstupu větráků. Vystupující vzduch je horký, nebezpečí spálení. 2. Nastavovací nožičky používejte pouze pro daný účel. Chytání či věšení projektoru za ně může projektor poškodit. Před uložení projektoru do tašky nožičky zašroubujte 3. Ponesete-li projektor ubezpečte se: - zda jsou odpojeny všechny kabely - zda je objektiv zakrytý víčkem 4. V případě dlouhodobého používání přístroje zapněte režim vyššího výkonu větrání. 5. Přístroj v žádném případě neodpojujte od sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * dokud je projektor zapnutý * dokud pracuje větrák (větrák pracuje ještě 60 vteřin poté, co projektor vypnete). * dokud svítí indikátor PC-karty Projektory NEC LT245/265 Návod k obsluze 3

4 Obsah DŮLEŽITÉ INFORMACE... 2 Důležitá bezpečnostní upozornění...2 ÚVOD Co tvoří objem dodávky? Úvodní informace Názvy částí...9 Přenášení projektoru...9 Vrchní strana...11 Panel s konektory Dálkový ovladač a jeho části...14 INSTALACE A PŘIPOJENÍ Volba umístění Nastavení projektoru a projekční plochy...18 Projekční vzdálenost a velikost projekční plochy Připojování...21 Přepnutí na externí monitor u notebooku...21 Připojení počítače PC nebo Macintosh...21 Připojení výstupu SCART (RGB)...22 Připojení externího monitoru...23 Připojení DVD přehrávače s komponentním výstupem...24 Připojení k síťovému rozhraní...26 Zasouvání a vysouvání PC-karty...28 Připojení kabelu k el. síti...29 PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) Zapnutí projektoru Výběr zdroje signálu Nastavení velikosti a polohy obrazu Korekce lichoběžníkového zkreslení Automatická optimalizace obrazu RGB Ovládání hlasitosti Používání laserového ukazovátka Vypnutí projektoru Po použití...40 PRAKTICKÉ FUNKCE Vypnutí obrazu a zvuku Zmrazení obrazu Použití ukazovátka Zvětšení a pohyb obrazu Help (nápověda) Použití USB myši Použití dálkového ovládání myši...45 Přijímač dálkového ovládání...45 Při použití USB-portu...45 Počítač Čidlo přijímače dálkového ovládání...45 K USB portu počítače Korekce horizontálního a vertikálního zkreslení (rohové zkreslení) Kreslení do promítaného obrazu (funkce ChalkBoard) Ukládání snímků zobrazených projektorem na PC-kartu nebo USB-paměť (sejmout) Prevence neautorizovného použití projektoru Použití USB-paměti nebo čtečky USB-karet Provoz s použitím prohlížeče HTTP Ovládání počítače připojeného k síti projektorem (Desktop Control Utility 1.0) Návod k obsluze Projektory NEC LT245/265

5 Obsah POUŽÍVÁNÍ PROHLÍŽEČE Jak funkci prohlížeče co nejlépe využít Ovládání funkce prohlížeče (Viewer) z projektoru (playback) Změna loga pozadí...73 MENU Používání menu Struktura menu Prvky menu Popis & funkce menu [Zdroj] Popis & funkce menu [Přizpůsobit] Popis & funkce menu [Nastavení] Popis & funkce menu [Informace] Popis & funkce menu [Resetovat] ÚDRŽBA Čištění přístroje Čištění optiky Výměna lampy DODATEK Řešení problémů Technická data Rozměry Použití softwarové klávesnice Projektory NEC LT245/265 Návod k obsluze 5

6 Úvod 1 ÚVOD 1. Co tvoří objem dodávky? Úvodní informace Názvy částí... 9 Přenášení projektoru... 9 Vrchní strana Panel s konektory Dálkový ovladač a jeho části Instalace baterií do dálk. ovladače Operační dosah Pokyny k dálkovému ovladači Návod k obsluze Projektory NEC LT245/265

7 Úvod 1. Co tvoří objem dodávky? Překontrolujte, zda balení obsahuje všechny díly. Budete-li něco postrádat, kontaktujte svého prodejce. Originální balení uschovejte pro event. další použití. Projektor Taška Krytka objektivu Dálkový ovladač Baterie (AAA x 2) Přijímač pro bezdrátovou myš Síťový kabel Signálový VGA/ RGB kabel CD ROM s návodem a User Supportware 2 Projektory NEC LT245/265 Návod k obsluze 7

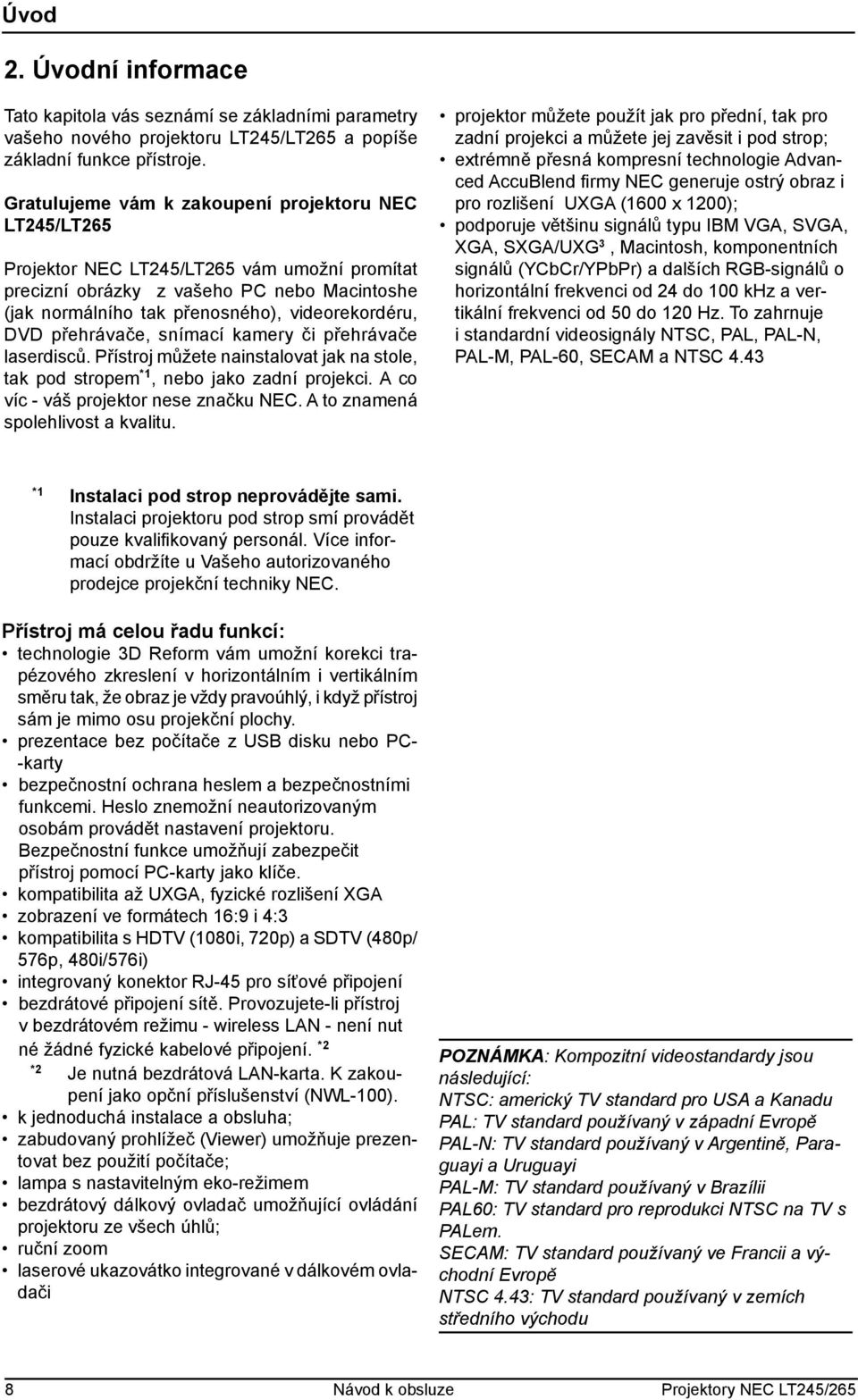

8 Úvod 2. Úvodní informace Tato kapitola vás seznámí se základními parametry vašeho nového projektoru LT245/LT265 a popíše základní funkce přístroje. Gratulujeme vám k zakoupení projektoru NEC LT245/LT265 Projektor NEC LT245/LT265 vám umožní promítat precizní obrázky z vašeho PC nebo Macintoshe (jak normálního tak přenosného), videorekordéru, DVD přehrávače, snímací kamery či přehrávače laserdisců. Přístroj můžete nainstalovat jak na stole, tak pod stropem *1, nebo jako zadní projekci. A co víc - váš projektor nese značku NEC. A to znamená spolehlivost a kvalitu. projektor můžete použít jak pro přední, tak pro zadní projekci a můžete jej zavěsit i pod strop; extrémně přesná kompresní technologie Advanced AccuBlend firmy NEC generuje ostrý obraz i pro rozlišení UXGA (1600 x 1200); podporuje většinu signálů typu IBM VGA, SVGA, XGA, SXGA/UXG 3, Macintosh, komponentních signálů (YCbCr/YPbPr) a dalších RGB-signálů o horizontální frekvenci od 24 do 100 khz a vertikální frekvenci od 50 do 120 Hz. To zahrnuje i standardní videosignály NTSC, PAL, PAL-N, PAL-M, PAL-60, SECAM a NTSC 4.43 *1 Instalaci pod strop neprovádějte sami. Instalaci projektoru pod strop smí provádět pouze kvalifikovaný personál. Více informací obdržíte u Vašeho autorizovaného prodejce projekční techniky NEC. Přístroj má celou řadu funkcí: technologie 3D Reform vám umožní korekci trapézového zkreslení v horizontálním i vertikálním směru tak, že obraz je vždy pravoúhlý, i když přístroj sám je mimo osu projekční plochy. prezentace bez počítače z USB disku nebo PC- -karty bezpečnostní ochrana heslem a bezpečnostními funkcemi. Heslo znemožní neautorizovaným osobám provádět nastavení projektoru. Bezpečnostní funkce umožňují zabezpečit přístroj pomocí PC-karty jako klíče. kompatibilita až UXGA, fyzické rozlišení XGA zobrazení ve formátech 16:9 i 4:3 kompatibilita s HDTV (1080i, 720p) a SDTV (480p/ 576p, 480i/576i) integrovaný konektor RJ-45 pro síťové připojení bezdrátové připojení sítě. Provozujete-li přístroj v bezdrátovém režimu - wireless LAN - není nut né žádné fyzické kabelové připojení. *2 *2 Je nutná bezdrátová LAN-karta. K zakoupení jako opční příslušenství (NWL-100). k jednoduchá instalace a obsluha; zabudovaný prohlížeč (Viewer) umožňuje prezentovat bez použití počítače; lampa s nastavitelným eko-režimem bezdrátový dálkový ovladač umožňující ovládání projektoru ze všech úhlů; ruční zoom laserové ukazovátko integrované v dálkovém ovladači POZNÁMKA: Kompozitní videostandardy jsou následující: NTSC: americký TV standard pro USA a Kanadu PAL: TV standard používaný v západní Evropě PAL-N: TV standard používaný v Argentině, Paraguayi a Uruguayi PAL-M: TV standard používaný v Brazílii PAL60: TV standard pro reprodukci NTSC na TV s PALem. SECAM: TV standard používaný ve Francii a východní Evropě NTSC 4.43: TV standard používaný v zemích středního východu 8 Návod k obsluze Projektory NEC LT245/265

9 Úvod 3. Názvy částí Kroužek ostření (viz. str. 35) Čidlo dálk. ovládání (viz. str. 16) Páčka zoomu (viz. str. 35) Ovládací tlačítka (viz. str. 11) Bezpečnostní zdířka* Větrání (výstup) Zde vystupuje horký vzduch Tlačítko stavitelné nožičky (viz. str. 34) Stavitelná nožička (viz. str. 34) Větrání (vstup) Držadlo Objektiv Krytka objektivu * Tato zdířka podporuje bezpečnostní systém MicroSaver. MicroSaver je registrovanou ochrannou známkou firmy Kensington Micro-ware Inc. Logo je ochrannou známkou a je majetkem firmy Kensington Microware Inc. Přenášení projektoru Projektor přenášejte vždy pouze za držadlo. Dbejte, aby kabely a konektory byly odpojené. Objektiv zakryjte víčkem, aby nedošlo k jeho poškození. Projektory NEC LT245/265 Návod k obsluze 9

10 Úvod Tlačítko vysunutí PC-karty Slot PC-karty Reproduktor (mono, 2W) Kryt lampy (viz. str. 122) Čidlo dálk. ovládání (viz. str. 16) Zadní nožička Větrání (výstup) Šroub krytu lampy Konektor el. přívodu Zde připojte dodávaný el. kabel (viz. str. 29) Zadní nožička Otáčením nastavujte výšku (viz. str. 34) Hlavní vypínač Po zasunutí kabelu do el. sítě zapnete tímto tlačítkem projektor. Indikátor POWER se rozsvítí oranžově a přístroj je v režimu stand-by (viz. str. 31) 10 Návod k obsluze Projektory NEC LT245/265

11 Úvod Vrchní strana 1. Tlačítko Power (ON / STAND BY) Zapíná/vypíná projektor je-li projektor zapnutý hlavním vypínačem a je-li v režimu standby. POZNÁMKA: Pro zapnutí projektoru tlačítko stiskněte a držte jej stlačené po dobu min. 2 vteřin. Pro vypnutí stiskněte tlačítko dvakrát. 2. Indikátor STATUS (stav) Rychlým červeným blikáním indikuje chybu, nesprávně nainstalovaný kryt výbojky nebo přehřátí projektoru. Svítí-li nepřetržitě oranžově indikuje, že jste stiskli tlačítko na přístroji při zapnutém zámku tlačítek. Viz. str Indikátor POWER Svítí-li indikátor zeleně, je projektor zapnutý; svítí-li oranžově, je v režimu standby (připravenost). Viz. str Tlačítko SOURCE (zdroj) Tlačítko použijte pro volbu zdroje signálu - PC, video nebo DVD. Rychý stisk zobrazí přehled zdrojů (Source List). Při každém stisku tlačítka na min. JEDNU vteři nu se vstupní zdroj přepne v pořadí: Počítač 1 Počítač 2 Video S-video Prohlížeč Počítač Není-li na vstupu signál, přeskočí se. 5. Tlačítko AUTO ADJUST (automatické nastavení) Tlačítko stiskněte pro nastavení H/V-polohy a taktu/fáze pro optimální obraz. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. Viz. str Indikátor přístupu PC-karty Při přístupu k PC-kartě svítí. 7. Tlačítko ENTER Provede váš výběr. 8. Tlačítko EXIT Slouží pro opuštění menu. Jste-li v režimu nastavování, stlačením se vrátíte na předchozí hodnoty. 9. Tlačítka Select (+)(-) / Hlasitost : pro výběr položky, kterou chcete nastavovat. : pro změnu úrovně zvolené položky. Stisk tlačítka vykoná výběr. Neobje ví-li se menu, tlačítka fungují jako ovlá dání hlasitosti. Je-li zobrazeno ukazovátko, pohybují tlačítka ukazovátkem. 10. Tlačítko MENU Zobrazí nabídku (menu) v obraze. 11. Indikátor LAMP Bliká-li rychle červeně, znamená to varování, že výbojka překročila provozní dobu 2000 hod. (v režimu Eco až 4000 hod.) Doporučujeme vyměnit výbojku co nejdříve (viz. str. 122). Svítí-li zeleně, indikuje, že výbojka je v režimu eko. Viz. str Tlačítko 3D REFORM Zapíná funkci 3D Reform, která umožňuje korekci trapézového skreslení. Projektory NEC LT245/265 Návod k obsluze 11

12 Úvod Panel s konektory 1. COMPUTER 1 IN/komponentní vstupní konektor (mini D-sub 15 pin) Připojte váš PC nebo jiné RGB zařízení. Pro připojení použijte dodávaný signálový VGA kabel. Funguje rovněž jako komponentní vstup pro připojení komponentních videovýstupů komponentního zařízení jako např. DVDpřehrávačů. Konektor rovněž podporuje výstupní signál SCART. Další podrobnosti na str COMPUTER 2 IN/komponentní vstupní konektor (mini D-sub 15 pin) Má stejnou funkci jako konektor COMPUTER 1 IN. POZNÁMKA: COMPUTER 2 IN nepodporuje výstupní signál SCART a Plug & Play. 3. COMPUTER AUDIO IN mini-jack (stereo mini) Zde můžete připojit zvukový výstup z vašeho počítače nebo DVD přehrávače. Potřebujete běžný audio kabel. 4. MONITOR OUT konektor (mini D-sub 15 pin) Tento konektor můžete použít pro připojení externího počítačového monitoru. Analogový signál nastavený na OUT Terminal je na výstupu i v režimu standby. Další podrobnosti na str. 23 a str AUDIO OUT mini-jack (stereo mini) Zde můžete připojit externí reproduktory pro poslech zvuku ze vstupu pro počítač, video nebo S-video. - výstupní úroveň lze nastavit v souladu s úrovní zvuku interních reproduktorů. - reproduktor projektoru nefunguje, je-li připoje né zvukové zařízení. - konektor nelze použít pro připojení sluchátek. 6. S-VIDEO IN konektor (mini DIN 4 pin) Zde můžete připojit vstup S-video z externího zdroje, např. videorekordéru. POZNÁMKA: S-video poskytuje ostřejší barvy a vyšší rozlišení než běžný kompozitní videoformát. 7. VIDEO IN konektor (cinch) Zde můžete připojit video, přehrávač DVD či laserdisků nebo snímací kameru a promítat video. 8. VIDEO AUDIO IN jacky (cinch) L: toto je levý zvukový vstup pro stereo ze zdroje VIDEO. P: toto je pravý zvukový vstup pro stereo ze zdroje VIDEO. 9. PC CONTROL Port (mini DIN 8 pin) Přes tento port můžete pomocí vašeho počítače ovládat projektor prostřednictvím sériového komunikačního protokolu. Pro použití potřebujete opční sériový kabel. Ovládat projektor můžete i pomocí PC Control Utility 3.0, která je na dodávaném CD-ROMu. Nejprve nainstalujte PC Control Utility 3.0, na svůj počítač. Používáte-li vlastní program, typické ovládací příkazy naleznete na str. 131 originálního manuálu. 10. USB port (typ A) Připojte bežně dostupnou myš USB. Pak můžete ovládat menu nebo prohlížeč pomocí této myši. Tento port nepřipojujte k počítači. Mohou existovat některé typy USB myší, které projektor nepodporuje. 11. LAN port (RJ-45) Tento port se typicky používá pro UTP ether net/rychlý ethernet. Použijte jej pro ovládání projektoru přes LAN. Viz. str Návod k obsluze Projektory NEC LT245/265

13 Úvod 12. Tlačítko vysunutí PC-karty Stiskněte pro částečné vysunutí PC-karty. 13. Slot PC-karty (PC CARD) Vložte PC-kartu, běžně dostupnou LAN-kartu nebo opční bezdrátovou LAN kartu NEC. Projektory NEC LT245/265 Návod k obsluze 13

14 Úvod 4. Dálkový ovladač a jeho části 1. Infračervený vysílač/laserové ukazovátko Pro ovládání namiřte dálkový ovladač na čidlo projektoru. Je-li stisknuto tlačítko LASER, emituje laserový paprsek. 2. LED Bliká, je-li stisknuto nějaké tlačítko. POZOR: nedívejte se do laserového paprsku nemiřte paprskem na osoby či zvířata 3. Tlačítko POWER ON (zapnuto) Zapíná projektor, je-li zapnutý hlavní vypínač. POZNÁMKA: Pro zapnutí projektoru stiskněte tlačítko POWER ON a držte jej stlačené po dobu min. 2 vteřin. 4. Tlačítko POWER OFF (vypnuto) POZNÁMKA: Pro vypnutí projektoru stiskněte tlačítko POWER OFF dvakrát. 5. Tlačítko MAGNIFY +/- (zvětšení) Pro zvětšení obrazu až na 400%. Viz. str Tlačítko LASER Stiskněte a držte jej pro aktivaci laserového ukazovátka. 7. Tlačítko POINTER (ukazovátko) Tlačítko použijte pro zobrazení ukazovátka projektoru. Pomocí tlačítek Select můžete ukazovátkem pohybovat v obraze. Viz. str Tlačítka PAGE UP/DOWN Tlačítka použijte pro ovládání počítače pomocí dodávaného myšového přijímače. Tlačítka můžete použít pro posuv obrazu nebo pro posuv na příští nebo předchozí snímek v PowerPoin tu. 9. Tlačítko MENU Zobrazí menu. 14 Návod k obsluze Projektory NEC LT245/265

15 Úvod 10. Tlačítko Select Tlačítko se používá pro výběr položky menu a pro pohybování se zvětšeným obrazem. Pokud je dodávaný myšový přijímač propojen s počítačem pracuje tlačítko rovněž jako myšové ovládání. Viz. str Tlačítko ENTER Potvrzuje vaší volbu v menu, provádí vybraný úkon. 12. Tlačítko EXIT Návrat k předchozímu menu. Jste-li v hlavním menu, stlačení menu zavře. 13. Tlačítko R-CLICK Pokud je dodávaný myšový přijímač propojen s počítačem pracuje jako pravé myšové tlačítko 14. Tlačítko L-CLICK Pokud je dodávaný myšový přijímač propojen s počítačem pracuje jako levé myšové tlačítko 15. Tlačítko VIDEO Tlačítkem zvolíte zdroj video, přehrávač DVD či laserdisků nebo snímací kameru 16. Tlačítko S-VIDEO Tlačítkem zvolíte zdroj S-video, přehrávač DVD či laserdisků nebo snímací kameru 23. Tlačítko FREEZE (zastavení obrazu) Krátkodobé zastavení obrazu. Viz. str Tlačítko HELP (nápověda) Informuje o nastavení, signálu a stavu projektoru. Viz. str Tlačítko ASPECT (poměr) Tlačítko použijte pro zobrazení okna nastavení poměru stran obrazu. Viz. str Tlačítko VIEWER (prohlížeč) Stlačení zvolíte jako zdroj signálu prohlížeč. Viz. str Tlačítko SLIDE +/- (snímek) Stlačením (+) zvolíte následující složku nebo snímek, stlačením (-) předchozí. 28. Tlačítko PICTURE Tlačítko použijte pro zobrazení okna nastavení obrazových parametrů. Při každém stisku tla čítka se parametr přepne v pořadí Jas Kontrast Barva Odstín Ostrost Barva zdi. Viz. str. 82 a str Tlačítko 3D REFORM Tlačítko použijte aktivaci funkce 3D Reform umožňující korekci trapézového zkreslení. Viz. str. 36. a str Tlačítko COMPUTER 1 Tlačítkem zvolíte vstup COMPUTER Tlačítko COMPUTER 2 Tlačítkem zvolíte vstup COMPUTER Tlačítko AUTO ADJ (aut. nastavení) Tlačítko stiskněte pro nastavení optimálního obrazu ze zdroje RGB (COMPUTER 1 nebo 2). Viz. str Tlačítko LAN Tlačítkem zvolíte spojení se sítí LAN. 21. Tlačítko PIC-MUTE (vypnutí obrazu) Krátkodobé vypnutí obrazu a zvuku. Viz. str Tlačítka VOLUME +/- (hlasitost) Zvýšení hlasitosti (+), snížení hlasitosti (-). Viz. str. 38. Projektory NEC LT245/265 Návod k obsluze 15

16 Úvod Instalace baterií do dálkového ovladače 1 Opatrně, ne silou, otevřete a sejměte kryt baterií. 2 Vyjměte staré baterie a nainstalujte nové (velikost AAA). Dbejte na správnou polaritu (+ na +, - na -). 3 Vraťte kryt baterií na místo.nekombinujte staré a nové baterie. Operační dosah Dálkový ovladač Čidla na projektoru Infračervený dálkový ovladač funguje na vzdálenost přes 7 m v přímé viditelnosti mezi projektorem a ovladačem a v úhlu 60 od čidla na projektoru. Jsou-li mezi projektorem a ovladačem překážky (předměty), nemusí projektor reagovat resp. může reagovat nesprávně. Stejně tak, pokud na čidlo dopadá silné světlo. Řádnou funkčnost ovladače mohou ovlivnit i slabé baterie. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. Použité baterie patří do sběrny. 16 Návod k obsluze Projektory NEC LT245/265

17 2 INSTALACE A PŘIPOJENÍ 1. Nastavení projektoru a projekční plochy Volba umístění Projekční vzdálenost a velikost projekční plochy Připojování Připojení počítače PC nebo Macintosh Připojení výstupu SCART (RGB) Připojení externího monitoru Připojení DVD přephrávače s komponentním výstupem Připojení videa/přehrávače laserdisků Připojerní k síťovému rozhraní Zasouvání a vysouvání PC-karty Připojení kabelu k el. síti Projektory NEC LT245/265 Návod k obsluze 17

18 Instalace a připojení Tato kapitola popisuje jak nastavit projektor a jak připojit zdroje audio a video. Nastavení a provoz projektoru jsou jednoduché. Před tím než projektor zapnete ale musíte: 1. Nastavit projekční plochu a projektor. 2. Připojit k projektoru počítač nebo video. Viz. str Připojit dodávaný síťový kabel. Viz. str. 29. K zásuvce POZNÁMKA: Než budete projektor někam přenášet, ujistěte se, že kabely jsou odpojeny. Pokud přístroj nepoužíváte, zakryjte objektiv víčkem. 1. Nastavení projektoru a projekční plochy Volba umístění Čím dál je projektor od projekční plochy či zdi, tím větší je obraz. Minimální obraz má úhlopříčku asi 0,8 m a to při vzdálenosti projektoru asi 1,3 m od projekční plochy. Největší možný obraz má úhlopříčně asi 12,7 m při vzdálenosti asi 24,6 m. Podrobnosti úvádí graf. POZNÁMKA: Údaje v závorkách platí pro LT245. Uvedené velikosti projekčních ploch jsou středními hodnotami mezi tele a zoom Nenaklápějte projektor o víc než 7, mohlo by to mít negativní vliv na lampu 18 Návod k obsluze Projektory NEC LT245/265

19 Instalace a připojení Projekční vzdálenost a velikost projekční plochy Graf ukazuje příslušné vzdálenosti mezi projektorem a projekční plochou. Pro určení polohy projektoru při jeho instalaci použijte tabulku. Šířka projekční plochy Výška projekční plochy Úhlopříčka Střed projekční plochy Graf vzdáleností B = vertikální vzdálenost mezi středem objektivu a středem projekční plochy C = projekční vzdálenost D = vertikální vzdálenost mezi středem objektivu a spodní částí projekční plochy α = projekční úhel Střed objektivu Projekční úhel (α) Spodní hrana projekční plochy Projekční vzdálenost (C) POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5%). LT265 Projektory NEC LT245/265 Návod k obsluze 19

20 Instalace a připojení LT245 VAROVÁNÍ Instalaci projektoru pod strop smí provádět pouze kvalifikovaná osoba. Kontaktujte svého prodejce projekční techniky NEC. * Nepokoušejte se projektor instalovat sami. Projektor používejte pouze na pevném, rovném podkladu. V případě pádu projektoru na zem může dojít k jeho poškození či zničení. Nepoužívejte projektor v prostředí, kde jsou velké rozdíly teplot. Projektor provozujte v teplotním rozmezí od 5 C do 35 C. Nevystavujte projektor vlhkosti, prachu nebo kouři. Zajistěte dostatečnou cirkulaci vzduchu kolem projektoru. Nezakrývejte ventilační otvory na straně a přední části přístroje, aby nedošlo k přehřátí projektoru. Promítání pomocí zrcadla Zrcadlo vám umožní získat větší obraz, zejména v případě zabudování projektoru do boxu pro zadní projekci. Konzultujte svého prodejce projekční techniky NEC. Promítáte-li přes zrcadlo a potřebujete inverzní obraz, použijte tlačítka MENU a SELECT na přístroji nebo na tlačítka na dálkovém ovladači pro nastavení správné orientace. Viz. str Návod k obsluze Projektory NEC LT245/265

21 2. Připojování Instalace a připojení POZNÁMKA: Používáte-li notebook, propojte projektor s notebookem před tím, než notebook zapnete. Ve většině případů nelze přepnout na externí RGB-výstup, pokud není notebook zapnutý až po jeho propojení s projektorem. * Vypne-li obrazovka když používáte dálkový ovladač může to být důsledek spořiče obrazovky nebo možností napájení počítače. Přepnutí na externí monitor u notebooku Je-li na displeji notebooku obraz, neznamená to automaticky, že je obraz i na výstupu na externí monitor notebooku. Tento výstup se zpravidla zapíná/vypíná kombinací funkčních kláves tzn. Fn plus některá klávesa. Např. notebooky NEC mají nastavenou kombinaci Fn+F3, Dell Fn+F8 apod. Informaci naleznete v návodu k vašemu notebooku. Připojení počítače PC nebo Macintosh POZNÁMKA: Konektor COMPUTER 1 IN podporuje Plug&Play (DDC2). POZNÁMKA: Pro starší typy Macintoshů použijte pro připojení videoportu komerčně dostupný pin adaptér. Signálový kabel (v dodávce) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. Kabel audio (není v objemu dodávky) IBM nebo kompatibilní (desktop) nebo Macintosh (desktop) IBM VGA nebo kompatibilní (notebook) nebo Macintosh (notebook) Připojení vašeho počítače PC nebo Macintosh vám umožní promítat počítačová data. Připojení je jednoduché: 1. Vypněte projektor i počítač. 2. Pro připojení vašeho PC nebo Macintoshe použijte dodávaný signálový kabel. 3. Zapněte projektor a počítač. 4. Pokud se po určité době nečinnosti projektor vypne, může to být způsobeno spořičem obrazovky, který máte nainstalovaný na vašem počítači připojeném k projektoru. Projektory NEC LT245/265 Návod k obsluze 21

22 Instalace a připojení POZNÁMKA: LT245/LT265 není kompatibilní s video-dekodovanými výstupy přepínače NEC ISS-6020 a ISS POZNÁMKA: Je-li zdroj video nebo s-video přehráván přes komerčně dostupný scan-konvertor, nemusí být obraz korektní. Důvodem je, že projektor zpracuje videosignál v základním nastavení jako signál počítačový. V takovém případě proveďte následující * Je-li snímek promítán s černým okrajem nahoře nebo dole nebo není-li tmavý snímek zobrazován korektně: promítněte snímek pro vyplnění obrazu a poté stiskněte AUTO ADJ na dálkovém ovladači nebo AUTO ADJUST na přístroji * Objeví-li se rušení po straně obrazu: Použijte funkci Overscan. Před použitím AUTO ADJ nastavte hodnotu overscan na 0%. Připojení výstupu SCART (RGB) Projektor Videozařízení jako např. přehrávač DVD Samice Běžně dostupný SCART kabel ADP-SC1 Před připojením: Pro toto připojení je zapotřebí speciální SCART adaptér (ADP-SC1) a běžně dostupný SCART kabel. POZNÁMKA: Pro toto připojení není audio signál dostupný. 1. Vypněte projektor a videozařízení. 2. Pro připojení vstupu RGB projektoru a SCART-výstupu vašeho videozařízení použijte NEC ADP-SC1 SCART adaptér a běžně dostupný SCART kabel. 3. Zapněte projektor a videozařízení. 4. Použijte tlačítko COMPUTER 1 na dálkovém ovladači a zvolte vstup COMPUTER 1 IN. 5. Stiskněte tlačítko MENU na dálkovém ovladači. Zobrazí se menu. 6. Z menu zvolte [Nastavení] [Možnosti] [Výběr signálu] [Počítač 1] [Scart]. SCART je standardním evropským audio-vizuálním konektorem pro televize, videorekordéry a DVDpřehrávače. Je známý též jako Euro-SCART. POZNÁMKA: AdaptérADP-SC1 SCART obdržíte u vašeho prodejce proječkní techniky NEC. 22 Návod k obsluze Projektory NEC LT245/265
