Seminární práce. Předmět: Biokompatibilní materiály. Kniha: Bioceramics: Properties, Characterizations, and Applications
|
|
- Jindřiška Pavlíková
- před 8 lety
- Počet zobrazení:
Transkript

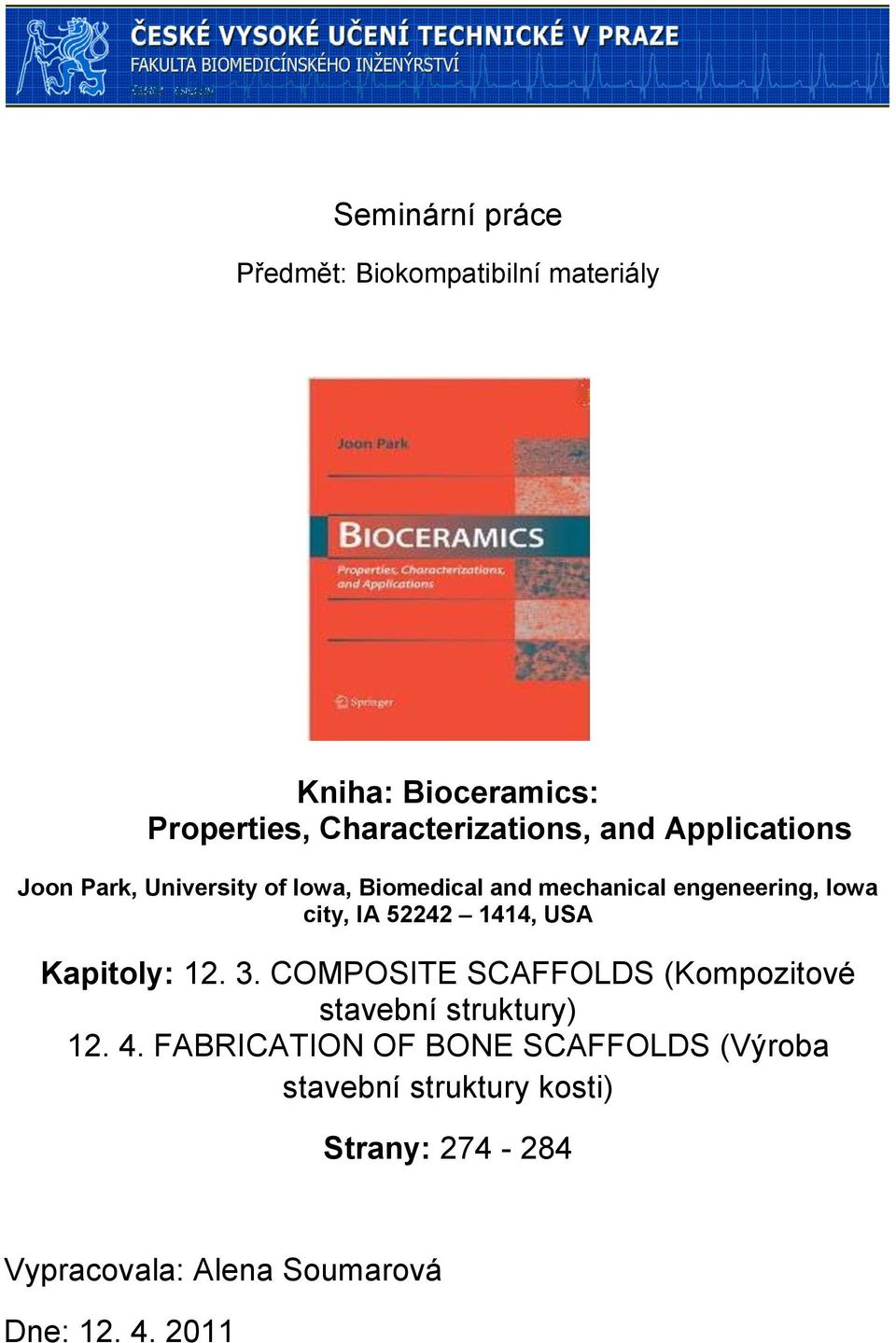

1 Seminární práce Předmět: Biokompatibilní materiály Kniha: Bioceramics: Properties, Characterizations, and Applications Joon Park, University of Iowa, Biomedical and mechanical engeneering, Iowa city, IA , USA Kapitoly: COMPOSITE SCAFFOLDS (Kompozitové stavební struktury) FABRICATION OF BONE SCAFFOLDS (Výroba stavební struktury kosti) Strany: Vypracovala: Alena Soumarová Dne:

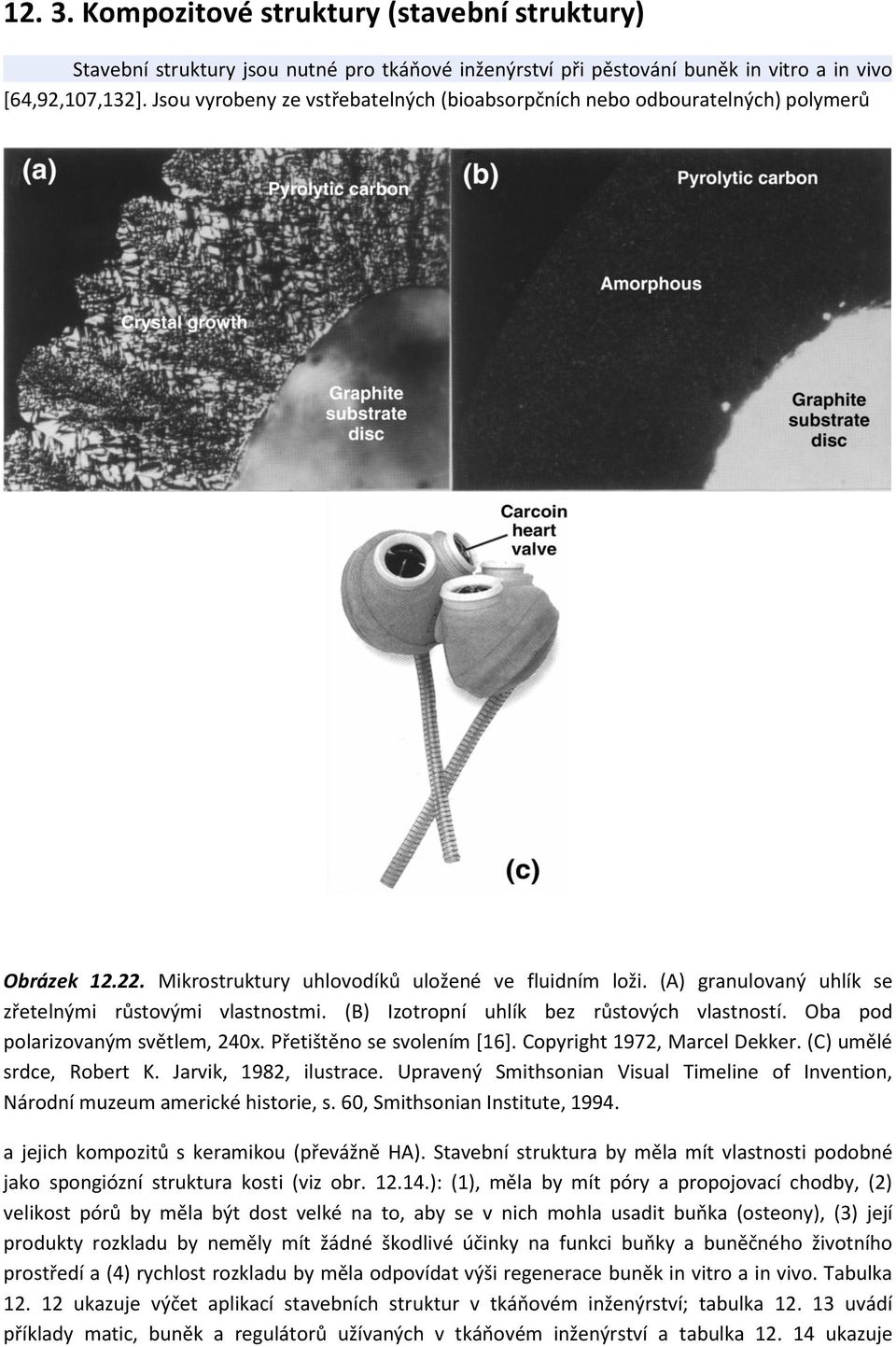

2 Kompozitové struktury (stavební struktury) Stavební struktury jsou nutné pro tkáňové inženýrství při pěstování buněk in vitro a in vivo [64,92,107,132]. Jsou vyrobeny ze vstřebatelných (bioabsorpčních nebo odbouratelných) polymerů Obrázek Mikrostruktury uhlovodíků uložené ve fluidním loži. (A) granulovaný uhlík se zřetelnými růstovými vlastnostmi. (B) Izotropní uhlík bez růstových vlastností. Oba pod polarizovaným světlem, 240x. Přetištěno se svolením [16]. Copyright 1972, Marcel Dekker. (C) umělé srdce, Robert K. Jarvik, 1982, ilustrace. Upravený Smithsonian Visual Timeline of Invention, Národní muzeum americké historie, s. 60, Smithsonian Institute, a jejich kompozitů s keramikou (převážně HA). Stavební struktura by měla mít vlastnosti podobné jako spongiózní struktura kosti (viz obr ): (1), měla by mít póry a propojovací chodby, (2) velikost pórů by měla být dost velké na to, aby se v nich mohla usadit buňka (osteony), (3) její produkty rozkladu by neměly mít žádné škodlivé účinky na funkci buňky a buněčného životního prostředí a (4) rychlost rozkladu by měla odpovídat výši regenerace buněk in vitro a in vivo. Tabulka ukazuje výčet aplikací stavebních struktur v tkáňovém inženýrství; tabulka uvádí příklady matic, buněk a regulátorů užívaných v tkáňovém inženýrství a tabulka ukazuje

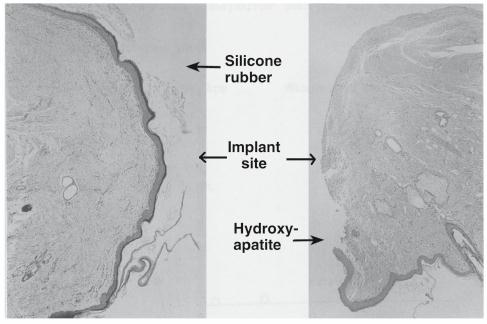

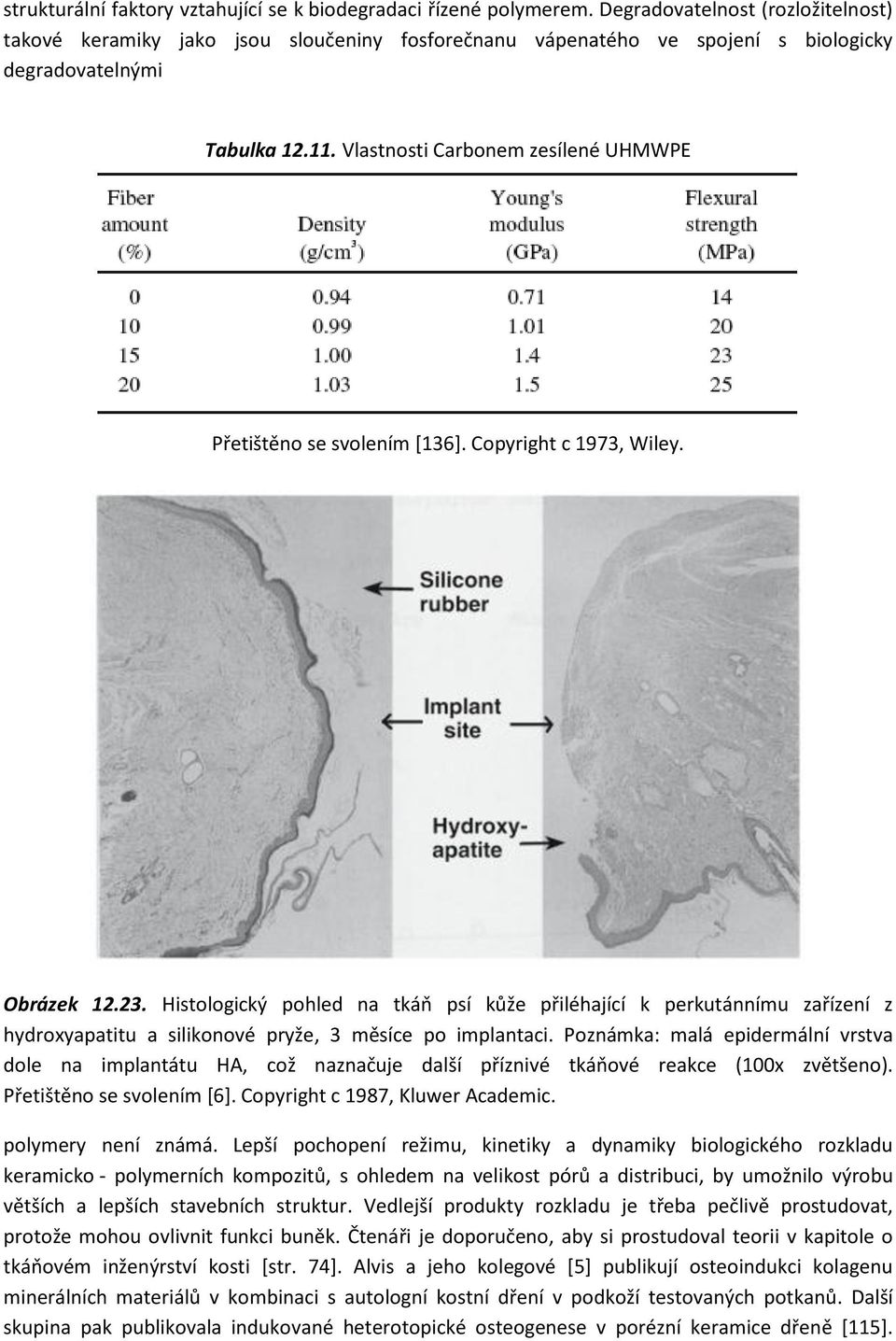

3 strukturální faktory vztahující se k biodegradaci řízené polymerem. Degradovatelnost (rozložitelnost) takové keramiky jako jsou sloučeniny fosforečnanu vápenatého ve spojení s biologicky degradovatelnými Tabulka Vlastnosti Carbonem zesílené UHMWPE Přetištěno se svolením [136]. Copyright c 1973, Wiley. Obrázek Histologický pohled na tkáň psí kůže přiléhající k perkutánnímu zařízení z hydroxyapatitu a silikonové pryže, 3 měsíce po implantaci. Poznámka: malá epidermální vrstva dole na implantátu HA, což naznačuje další příznivé tkáňové reakce (100x zvětšeno). Přetištěno se svolením [6]. Copyright c 1987, Kluwer Academic. polymery není známá. Lepší pochopení režimu, kinetiky a dynamiky biologického rozkladu keramicko - polymerních kompozitů, s ohledem na velikost pórů a distribuci, by umožnilo výrobu větších a lepších stavebních struktur. Vedlejší produkty rozkladu je třeba pečlivě prostudovat, protože mohou ovlivnit funkci buněk. Čtenáři je doporučeno, aby si prostudoval teorii v kapitole o tkáňovém inženýrství kosti [str. 74]. Alvis a jeho kolegové *5+ publikují osteoindukci kolagenu minerálních materiálů v kombinaci s autologní kostní dření v podkoží testovaných potkanů. Další skupina pak publikovala indukované heterotopické osteogenese v porézní keramice dřeně *115+.

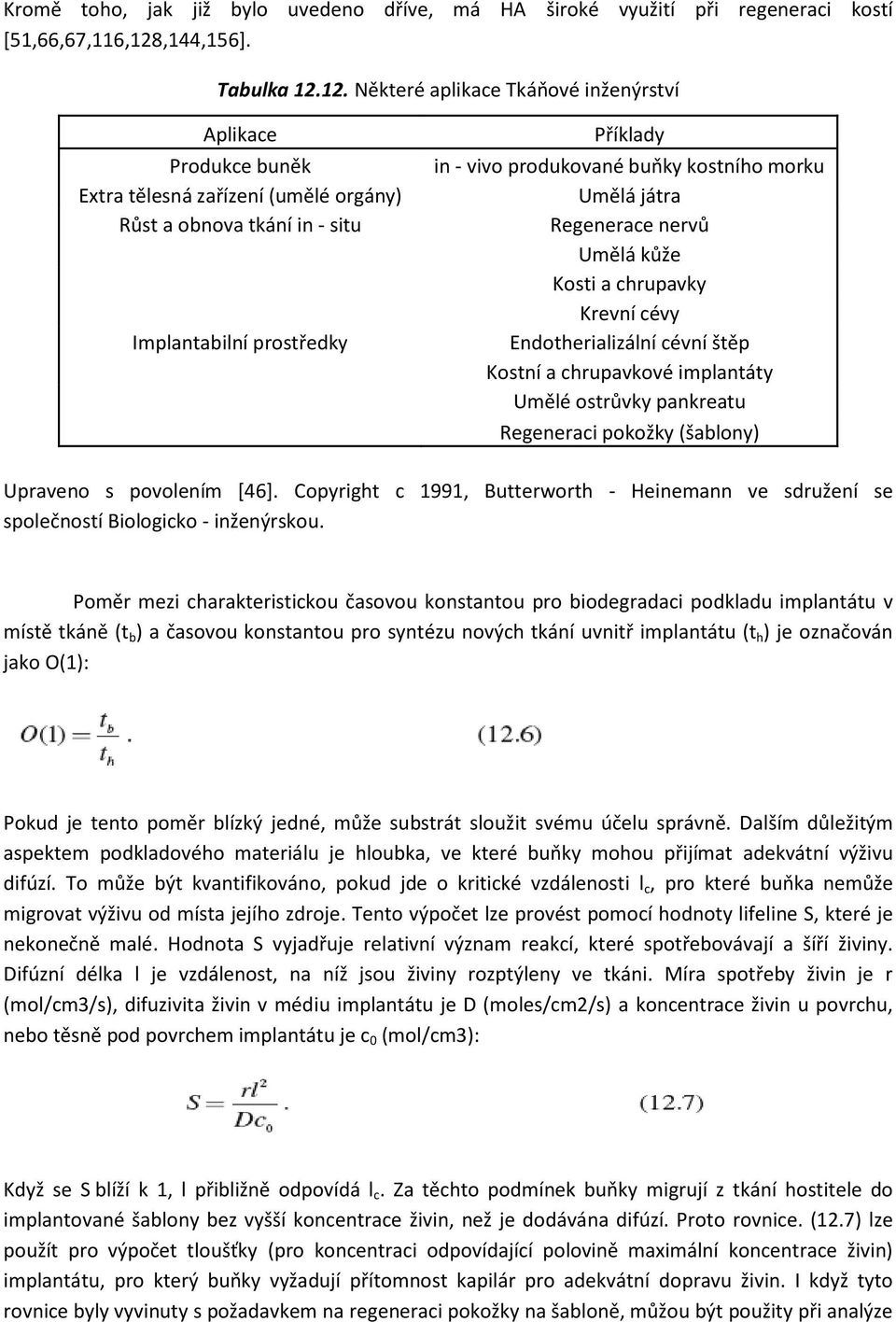

4 Kromě toho, jak již bylo uvedeno dříve, má HA široké využití při regeneraci kostí [51,66,67,116,128,144,156]. Tabulka Některé aplikace Tkáňové inženýrství Aplikace Produkce buněk Extra tělesná zařízení (umělé orgány) Růst a obnova tkání in - situ Implantabilní prostředky Příklady in - vivo produkované buňky kostního morku Umělá játra Regenerace nervů Umělá kůže Kosti a chrupavky Krevní cévy Endotherializální cévní štěp Kostní a chrupavkové implantáty Umělé ostrůvky pankreatu Regeneraci pokožky (šablony) Upraveno s povolením *46+. Copyright c 1991, Butterworth - Heinemann ve sdružení se společností Biologicko - inženýrskou. Poměr mezi charakteristickou časovou konstantou pro biodegradaci podkladu implantátu v místě tkáně (t b ) a časovou konstantou pro syntézu nových tkání uvnitř implantátu (t h ) je označován jako O(1): Pokud je tento poměr blízký jedné, může substrát sloužit svému účelu správně. Dalším důležitým aspektem podkladového materiálu je hloubka, ve které buňky mohou přijímat adekvátní výživu difúzí. To může být kvantifikováno, pokud jde o kritické vzdálenosti l c, pro které buňka nemůže migrovat výživu od místa jejího zdroje. Tento výpočet lze provést pomocí hodnoty lifeline S, které je nekonečně malé. Hodnota S vyjadřuje relativní význam reakcí, které spotřebovávají a šíří živiny. Difúzní délka l je vzdálenost, na níž jsou živiny rozptýleny ve tkáni. Míra spotřeby živin je r (mol/cm3/s), difuzivita živin v médiu implantátu je D (moles/cm2/s) a koncentrace živin u povrchu, nebo těsně pod povrchem implantátu je c 0 (mol/cm3): Když se S blíží k 1, l přibližně odpovídá l c. Za těchto podmínek buňky migrují z tkání hostitele do implantované šablony bez vyšší koncentrace živin, než je dodávána difúzí. Proto rovnice. (12.7) lze použít pro výpočet tloušťky (pro koncentraci odpovídající polovině maximální koncentrace živin) implantátu, pro který buňky vyžadují přítomnost kapilár pro adekvátní dopravu živin. I když tyto rovnice byly vyvinuty s požadavkem na regeneraci pokožky na šabloně, můžou být použity při analýze

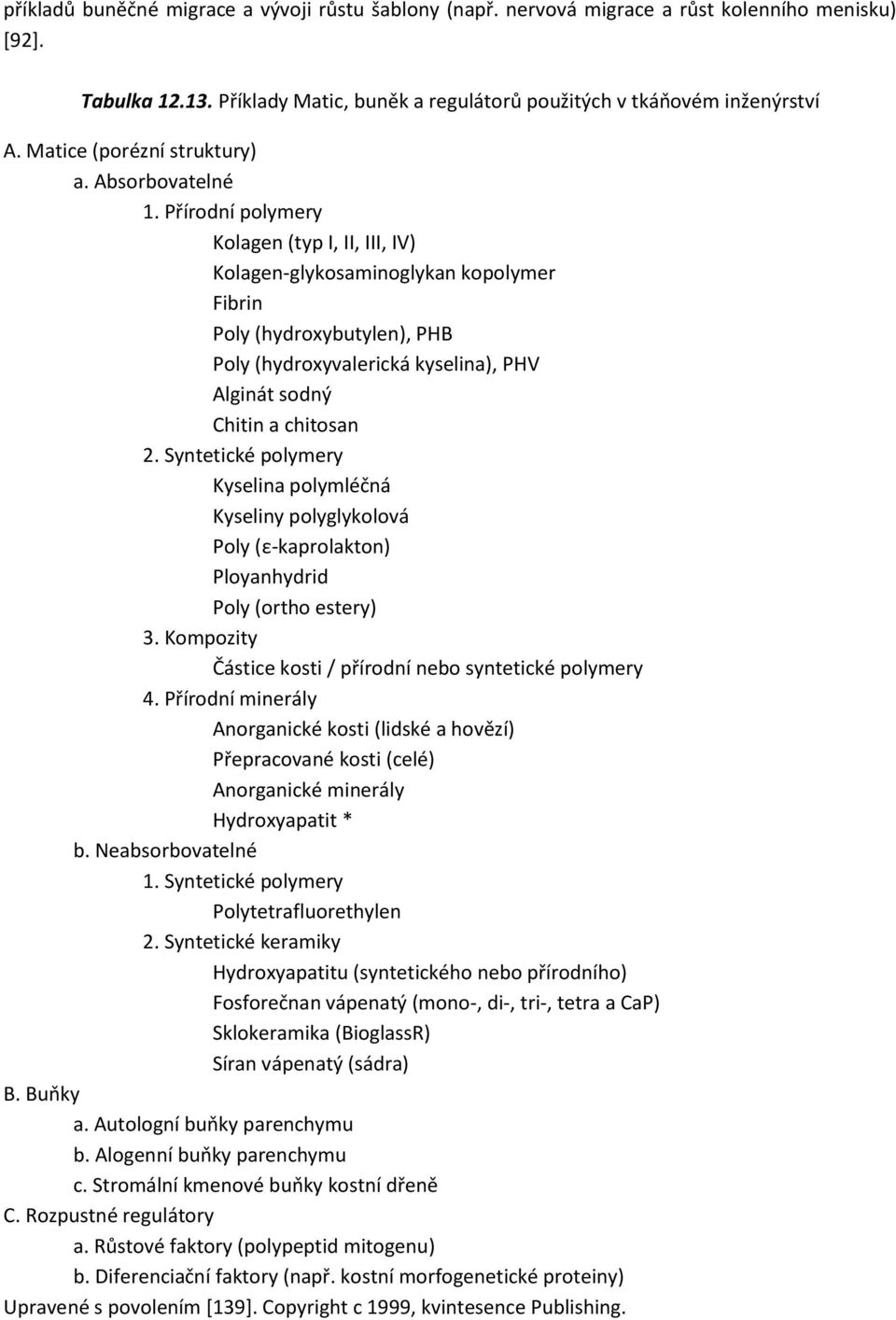

5 příkladů buněčné migrace a vývoji růstu šablony (např. nervová migrace a růst kolenního menisku) [92]. Tabulka Příklady Matic, buněk a regulátorů použitých v tkáňovém inženýrství A. Matice (porézní struktury) a. Absorbovatelné 1. Přírodní polymery Kolagen (typ I, II, III, IV) Kolagen-glykosaminoglykan kopolymer Fibrin Poly (hydroxybutylen), PHB Poly (hydroxyvalerická kyselina), PHV Alginát sodný Chitin a chitosan 2. Syntetické polymery Kyselina polymléčná Kyseliny polyglykolová Poly (ε-kaprolakton) Ployanhydrid Poly (ortho estery) 3. Kompozity Částice kosti / přírodní nebo syntetické polymery 4. Přírodní minerály Anorganické kosti (lidské a hovězí) Přepracované kosti (celé) Anorganické minerály Hydroxyapatit * b. Neabsorbovatelné 1. Syntetické polymery Polytetrafluorethylen 2. Syntetické keramiky Hydroxyapatitu (syntetického nebo přírodního) Fosforečnan vápenatý (mono-, di-, tri-, tetra a CaP) Sklokeramika (BioglassR) Síran vápenatý (sádra) B. Buňky a. Autologní buňky parenchymu b. Alogenní buňky parenchymu c. Stromální kmenové buňky kostní dřeně C. Rozpustné regulátory a. Růstové faktory (polypeptid mitogenu) b. Diferenciační faktory (např. kostní morfogenetické proteiny) Upravené s povolením [139]. Copyright c 1999, kvintesence Publishing.

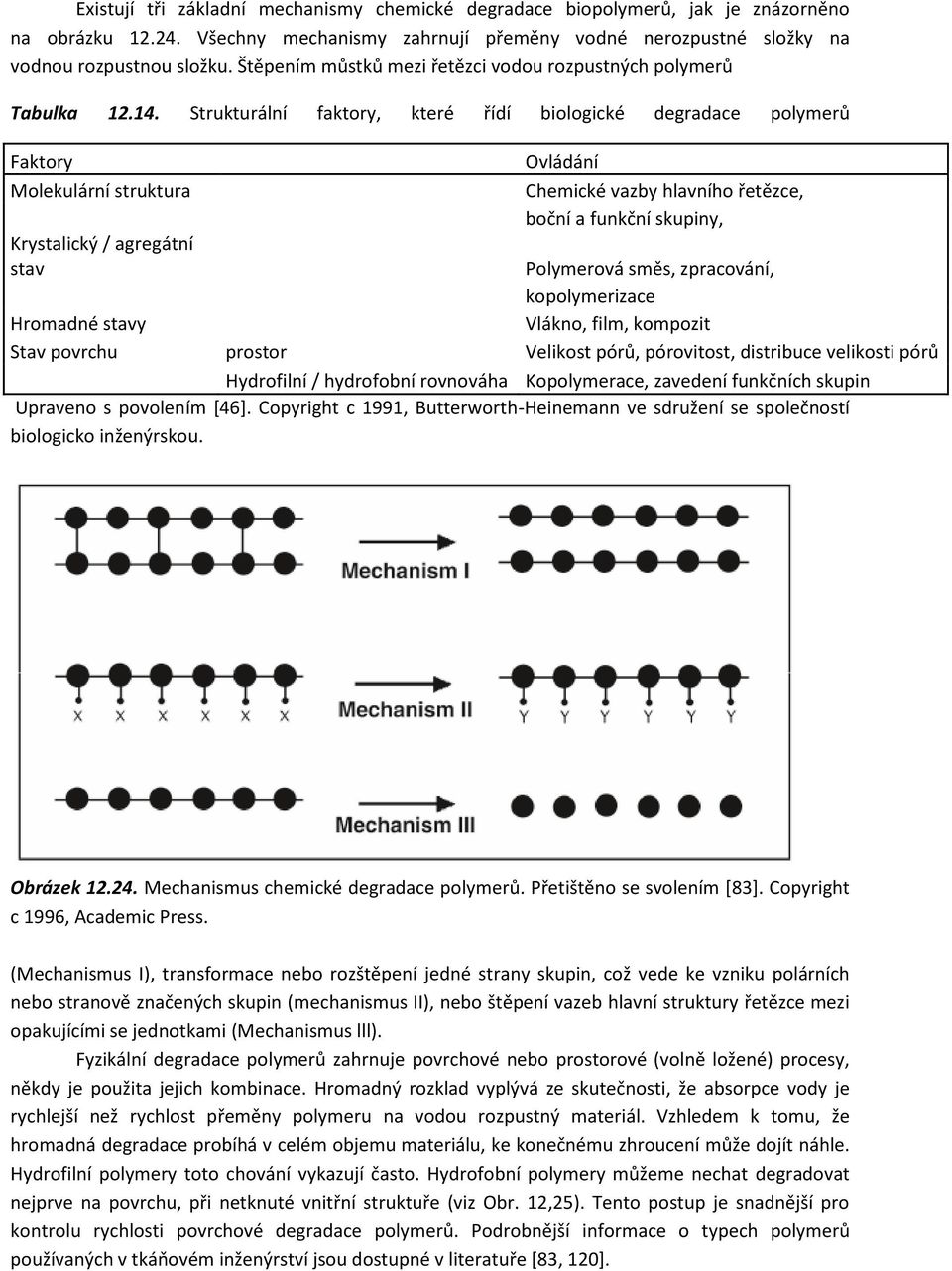

6 Existují tři základní mechanismy chemické degradace biopolymerů, jak je znázorněno na obrázku Všechny mechanismy zahrnují přeměny vodné nerozpustné složky na vodnou rozpustnou složku. Štěpením můstků mezi řetězci vodou rozpustných polymerů Tabulka Strukturální faktory, které řídí biologické degradace polymerů Faktory Molekulární struktura Krystalický / agregátní stav Ovládání Chemické vazby hlavního řetězce, boční a funkční skupiny, Polymerová směs, zpracování, kopolymerizace Hromadné stavy Vlákno, film, kompozit Stav povrchu prostor Velikost pórů, pórovitost, distribuce velikosti pórů Hydrofilní / hydrofobní rovnováha Kopolymerace, zavedení funkčních skupin Upraveno s povolením *46+. Copyright c 1991, Butterworth-Heinemann ve sdružení se společností biologicko inženýrskou. Obrázek Mechanismus chemické degradace polymerů. Přetištěno se svolením [83]. Copyright c 1996, Academic Press. (Mechanismus I), transformace nebo rozštěpení jedné strany skupin, což vede ke vzniku polárních nebo stranově značených skupin (mechanismus II), nebo štěpení vazeb hlavní struktury řetězce mezi opakujícími se jednotkami (Mechanismus lll). Fyzikální degradace polymerů zahrnuje povrchové nebo prostorové (volně ložené) procesy, někdy je použita jejich kombinace. Hromadný rozklad vyplývá ze skutečnosti, že absorpce vody je rychlejší než rychlost přeměny polymeru na vodou rozpustný materiál. Vzhledem k tomu, že hromadná degradace probíhá v celém objemu materiálu, ke konečnému zhroucení může dojít náhle. Hydrofilní polymery toto chování vykazují často. Hydrofobní polymery můžeme nechat degradovat nejprve na povrchu, při netknuté vnitřní struktuře (viz Obr. 12,25). Tento postup je snadnější pro kontrolu rychlosti povrchové degradace polymerů. Podrobnější informace o typech polymerů používaných v tkáňovém inženýrství jsou dostupné v literatuře *83, 120].

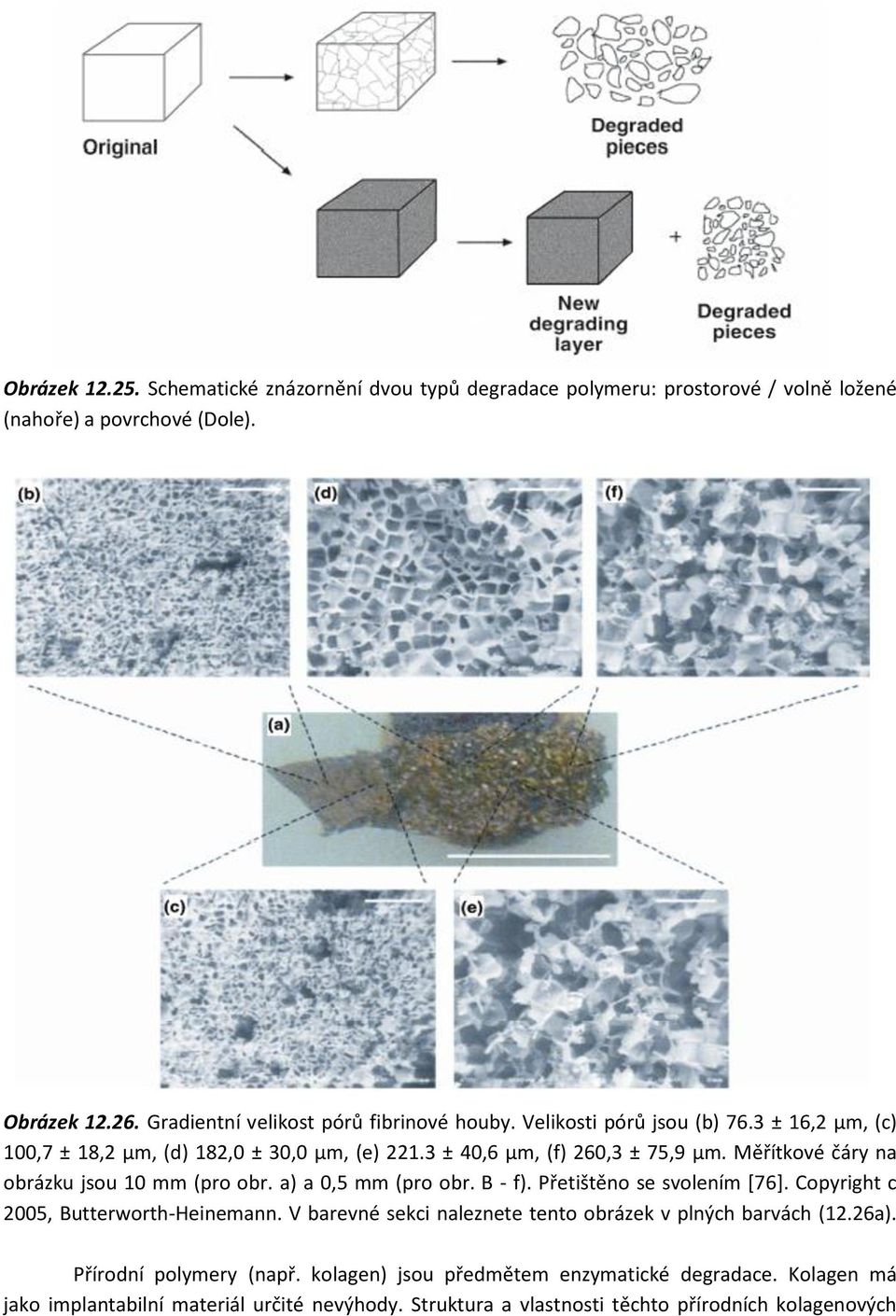

7 Obrázek Schematické znázornění dvou typů degradace polymeru: prostorové / volně ložené (nahoře) a povrchové (Dole). Obrázek Gradientní velikost pórů fibrinové houby. Velikosti pórů jsou (b) 76.3 ± 16,2 μm, (c) 100,7 ± 18,2 μm, (d) 182,0 ± 30,0 μm, (e) ± 40,6 μm, (f) 260,3 ± 75,9 μm. Měřítkové čáry na obrázku jsou 10 mm (pro obr. a) a 0,5 mm (pro obr. B - f). Přetištěno se svolením *76]. Copyright c 2005, Butterworth-Heinemann. V barevné sekci naleznete tento obrázek v plných barvách (12.26a). Přírodní polymery (např. kolagen) jsou předmětem enzymatické degradace. Kolagen má jako implantabilní materiál určité nevýhody. Struktura a vlastnosti těchto přírodních kolagenových

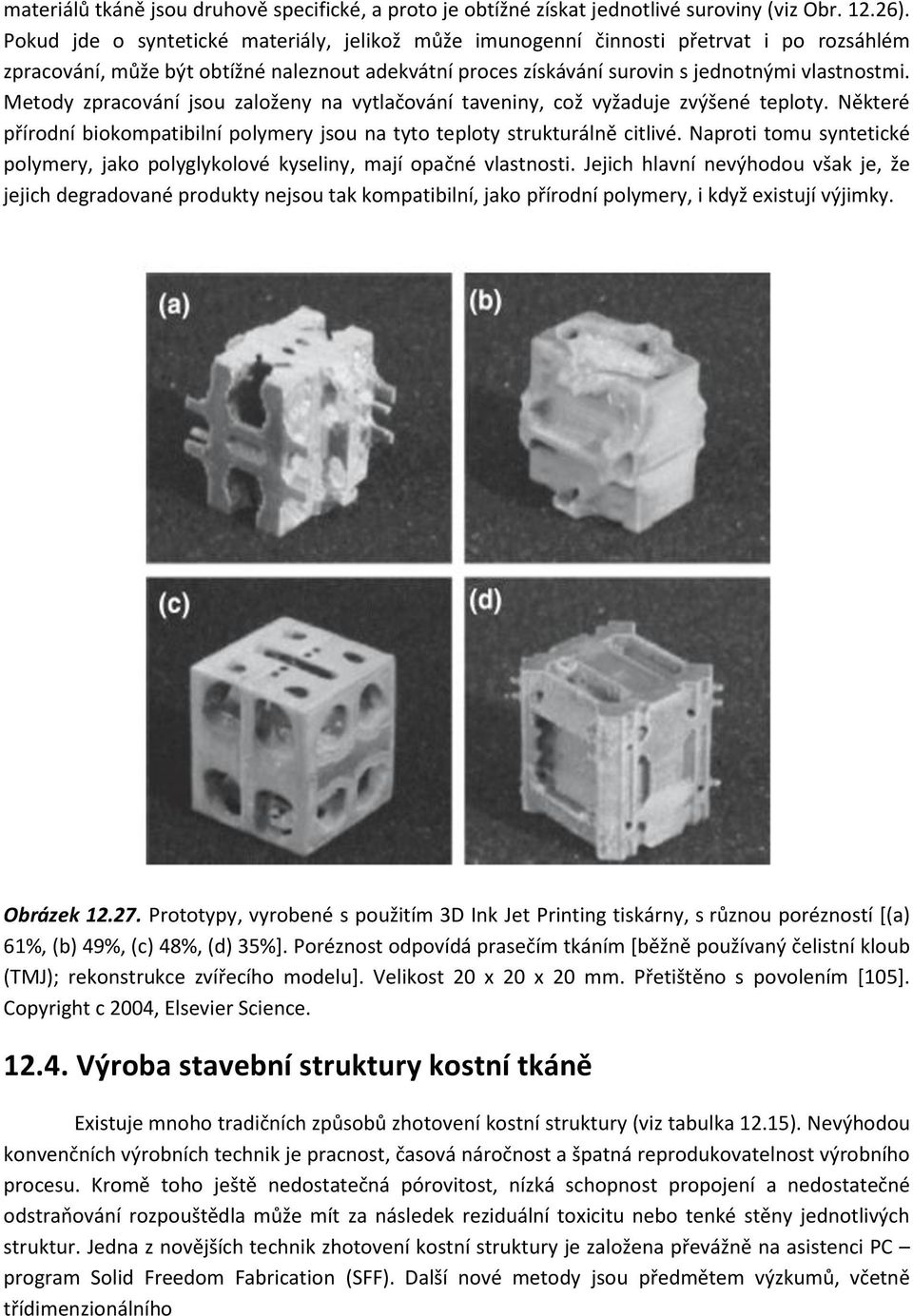

8 materiálů tkáně jsou druhově specifické, a proto je obtížné získat jednotlivé suroviny (viz Obr ). Pokud jde o syntetické materiály, jelikož může imunogenní činnosti přetrvat i po rozsáhlém zpracování, může být obtížné naleznout adekvátní proces získávání surovin s jednotnými vlastnostmi. Metody zpracování jsou založeny na vytlačování taveniny, což vyžaduje zvýšené teploty. Některé přírodní biokompatibilní polymery jsou na tyto teploty strukturálně citlivé. Naproti tomu syntetické polymery, jako polyglykolové kyseliny, mají opačné vlastnosti. Jejich hlavní nevýhodou však je, že jejich degradované produkty nejsou tak kompatibilní, jako přírodní polymery, i když existují výjimky. Obrázek Prototypy, vyrobené s použitím 3D Ink Jet Printing tiskárny, s různou porézností [(a) 61%, (b) 49%, (c) 48%, (d) 35%]. Poréznost odpovídá prasečím tkáním *běžně používaný čelistní kloub (TMJ); rekonstrukce zvířecího modelu]. Velikost 20 x 20 x 20 mm. Přetištěno s povolením [105]. Copyright c 2004, Elsevier Science Výroba stavební struktury kostní tkáně Existuje mnoho tradičních způsobů zhotovení kostní struktury (viz tabulka 12.15). Nevýhodou konvenčních výrobních technik je pracnost, časová náročnost a špatná reprodukovatelnost výrobního procesu. Kromě toho ještě nedostatečná pórovitost, nízká schopnost propojení a nedostatečné odstraňování rozpouštědla může mít za následek reziduální toxicitu nebo tenké stěny jednotlivých struktur. Jedna z novějších technik zhotovení kostní struktury je založena převážně na asistenci PC program Solid Freedom Fabrication (SFF). Další nové metody jsou předmětem výzkumů, včetně třídimenzionálního

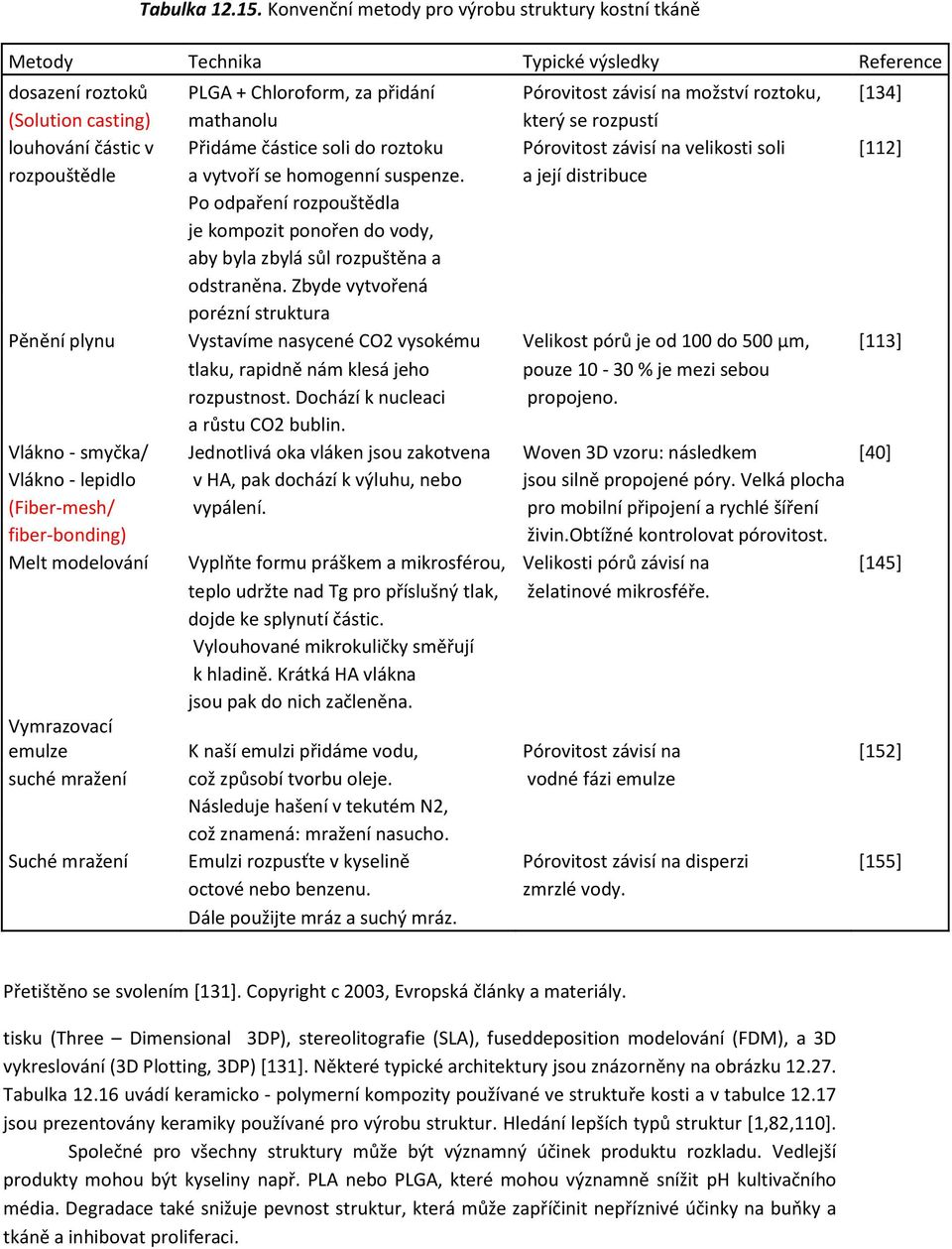

9 Tabulka Konvenční metody pro výrobu struktury kostní tkáně Metody Technika Typické výsledky Reference dosazení roztoků PLGA + Chloroform, za přidání Pórovitost závisí na možství roztoku, [134] (Solution casting) mathanolu který se rozpustí louhování částic v Přidáme částice soli do roztoku Pórovitost závisí na velikosti soli [112] rozpouštědle a vytvoří se homogenní suspenze. a její distribuce Po odpaření rozpouštědla je kompozit ponořen do vody, aby byla zbylá sůl rozpuštěna a odstraněna. Zbyde vytvořená porézní struktura Pěnění plynu Vystavíme nasycené CO2 vysokému Velikost pórů je od 100 do 500 μm, [113] tlaku, rapidně nám klesá jeho pouze % je mezi sebou rozpustnost. Dochází k nucleaci propojeno. a růstu CO2 bublin. Vlákno - smyčka/ Jednotlivá oka vláken jsou zakotvena Woven 3D vzoru: následkem [40] Vlákno - lepidlo v HA, pak dochází k výluhu, nebo jsou silně propojené póry. Velká plocha (Fiber-mesh/ vypálení. pro mobilní připojení a rychlé šíření fiber-bonding) živin.obtížné kontrolovat pórovitost. Melt modelování Vyplňte formu práškem a mikrosférou, Velikosti pórů závisí na [145] teplo udržte nad Tg pro příslušný tlak, želatinové mikrosféře. dojde ke splynutí částic. Vylouhované mikrokuličky směřují k hladině. Krátká HA vlákna jsou pak do nich začleněna. Vymrazovací emulze K naší emulzi přidáme vodu, Pórovitost závisí na [152] suché mražení což způsobí tvorbu oleje. vodné fázi emulze Následuje hašení v tekutém N2, což znamená: mražení nasucho. Suché mražení Emulzi rozpusťte v kyselině Pórovitost závisí na disperzi [155] octové nebo benzenu. zmrzlé vody. Dále použijte mráz a suchý mráz. Přetištěno se svolením [131]. Copyright c 2003, Evropská články a materiály. tisku (Three Dimensional 3DP), stereolitografie (SLA), fuseddeposition modelování (FDM), a 3D vykreslování (3D Plotting, 3DP) [131]. Některé typické architektury jsou znázorněny na obrázku Tabulka uvádí keramicko - polymerní kompozity používané ve struktuře kosti a v tabulce jsou prezentovány keramiky používané pro výrobu struktur. Hledání lepších typů struktur [1,82,110]. Společné pro všechny struktury může být významný účinek produktu rozkladu. Vedlejší produkty mohou být kyseliny např. PLA nebo PLGA, které mohou významně snížit ph kultivačního média. Degradace také snižuje pevnost struktur, která může zapříčinit nepříznivé účinky na buňky a tkáně a inhibovat proliferaci.

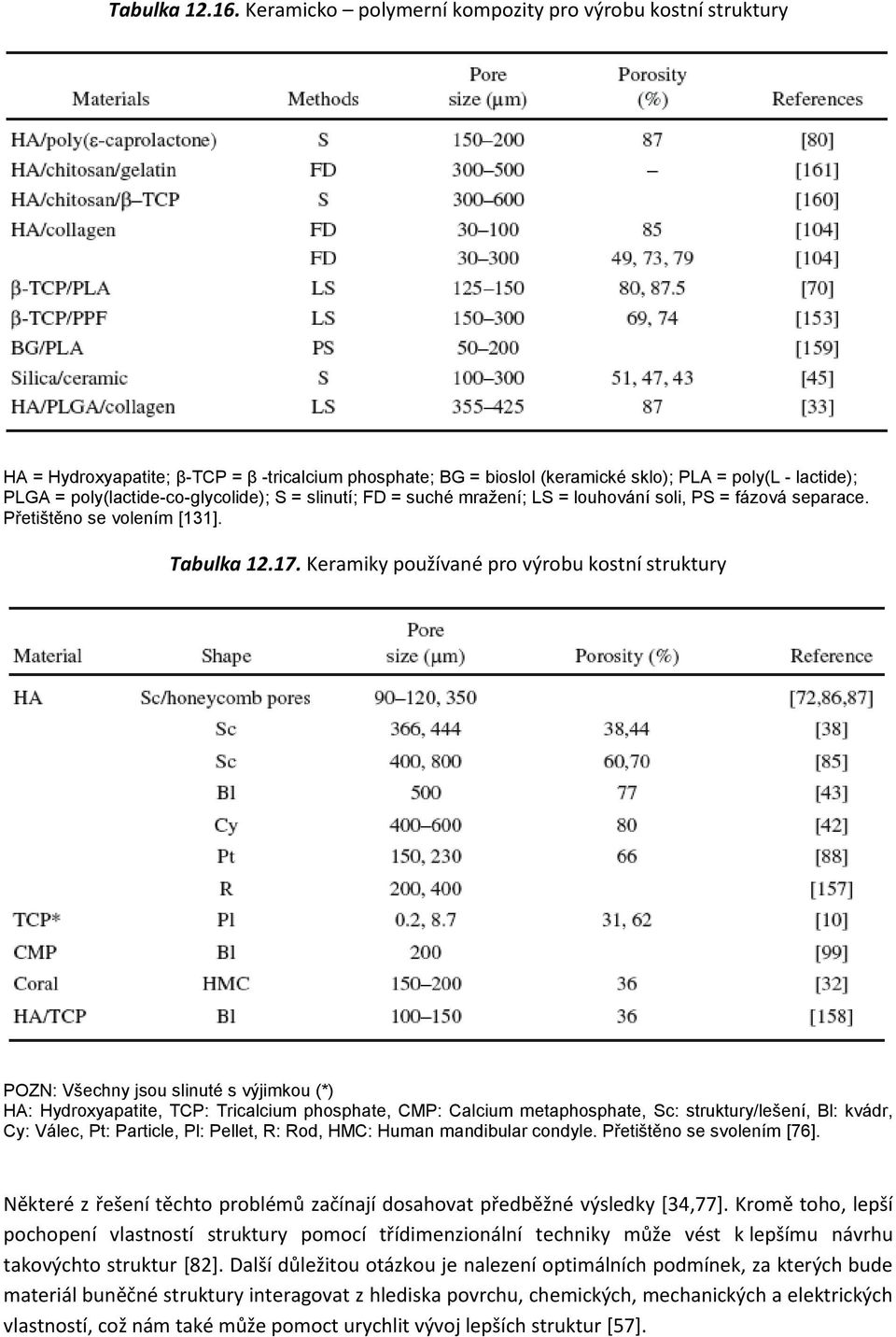

10 Tabulka Keramicko polymerní kompozity pro výrobu kostní struktury HA = Hydroxyapatite; β-tcp = β -tricalcium phosphate; BG = bioslol (keramické sklo); PLA = poly(l - lactide); PLGA = poly(lactide-co-glycolide); S = slinutí; FD = suché mražení; LS = louhování soli, PS = fázová separace. Přetištěno se volením [131]. Tabulka Keramiky používané pro výrobu kostní struktury POZN: Všechny jsou slinuté s výjimkou (*) HA: Hydroxyapatite, TCP: Tricalcium phosphate, CMP: Calcium metaphosphate, Sc: struktury/lešení, Bl: kvádr, Cy: Válec, Pt: Particle, Pl: Pellet, R: Rod, HMC: Human mandibular condyle. Přetištěno se svolením [76]. Některé z řešení těchto problémů začínají dosahovat předběžné výsledky *34,77+. Kromě toho, lepší pochopení vlastností struktury pomocí třídimenzionální techniky může vést k lepšímu návrhu takovýchto struktur [82]. Další důležitou otázkou je nalezení optimálních podmínek, za kterých bude materiál buněčné struktury interagovat z hlediska povrchu, chemických, mechanických a elektrických vlastností, což nám také může pomoct urychlit vývoj lepších struktur [57].

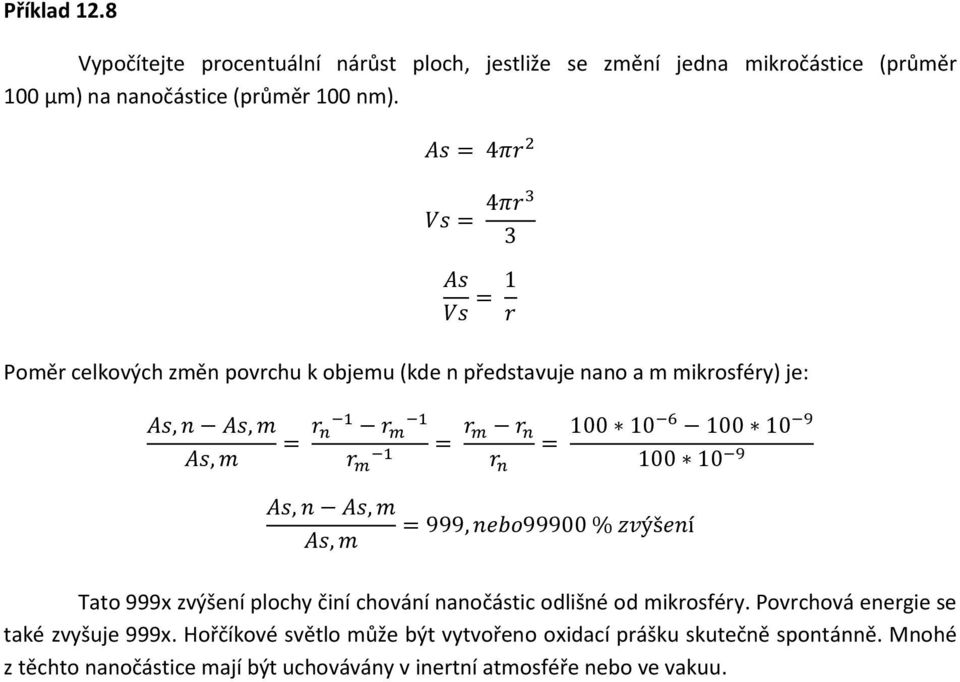

11 Příklad 12.8 Vypočítejte procentuální nárůst ploch, jestliže se změní jedna mikročástice (průměr 100 µm) na nanočástice (průměr 100 nm). Poměr celkových změn povrchu k objemu (kde n představuje nano a m mikrosféry) je: Tato 999x zvýšení plochy činí chování nanočástic odlišné od mikrosféry. Povrchová energie se také zvyšuje 999x. Hořčíkové světlo může být vytvořeno oxidací prášku skutečně spontánně. Mnohé z těchto nanočástice mají být uchovávány v inertní atmosféře nebo ve vakuu.
Potravinářské aplikace
Potravinářské aplikace Nanodisperze a nanokapsle Funkční složky (např. léky, vitaminy, antimikrobiální prostředky, antioxidanty, aromatizující látky, barviva a konzervační prostředky) jsou základními složkami
VíceNetkané textilie. Materiály 2
Materiály 2 1 Pojiva pro výrobu netkaných textilií Pojivo je jednou ze dvou základních složek pojených textilií. Forma pojiva a jeho vlastnosti předurčují technologii a podmínky procesu pojení způsob rozmístění
VíceKosmetika a kosmetologie Přednáška 8 Funkční látky péče o kůži II
Kosmetika a kosmetologie Přednáška 8 Funkční látky péče o kůži II Přednáška byla připravena v rámci projektu Evropského sociálního fondu, operačního programu Vzdělávání pro konkurenceschopnost s názvem
VíceROZTOK. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: Ročník: osmý. Vzdělávací oblast: Člověk a příroda / Chemie / Směsi
Autor: Mgr. Stanislava Bubíková ROZTOK Datum (období) tvorby: 12. 4. 2012 Ročník: osmý Vzdělávací oblast: Člověk a příroda / Chemie / Směsi 1 Anotace: Žáci se seznámí s pojmy roztok, stejnorodá směs. V
VíceZÁKLADNÍ MODELY TOKU PORÉZNÍ MEMBRÁNOU
ZÁKLADNÍ MODELY TOKU PORÉZNÍ MEMBRÁNOU Znázornění odporů způsobujících snižování průtoku permeátu nástřik porézní membrána Druhy odporů R p blokování pórů R p R a R m R a R m R g R cp adsorbce membrána
VíceSložky potravy a vitamíny
Složky potravy a vitamíny Potrava musí být pestrá a vyvážená. Měla by obsahovat: základní živiny cukry (60%), tuky (25%) a bílkoviny (15%) vodu, minerální látky, vitaminy. Metabolismus: souhrn chemických
VíceRoztok je homogenní (stejnorodá) směs dvou a více látek. Částice, které tvoří roztok, jsou dokonale rozptýleny a vzájemně nereagují.
ROZTOKY Roztok je homogenní (stejnorodá) směs dvou a více látek. Částice, které tvoří roztok, jsou dokonale rozptýleny a vzájemně nereagují. Roztoky podle skupenství dělíme na: a) plynné (čistý vzduch)
VíceZdroj: Bioceramics: Propertie s, Characterization, and applications (Biokeramika: Vlastnosti, charakterizace a aplikace) Překlad: Václav Petrák
Zdroj: Bioceramics: Properties, Characterization, and applications (Biokeramika: Vlastnosti, charakterizace a aplikace) Překlad: Václav Petrák Kapitola 8., strany: 167-177 8. Sklokeramika (a) Nádoby Corning
VíceBiodegradabilní plasty: současnost a perspektivy
Biodegradabilní plasty: současnost a perspektivy Biodegradabilní plasty V průběhu minulého století nárůst využívání polymerů Biodegradabilní plasty Problémy s odpadovým hospodářstvím Vznik několika strategií,
VíceToxikologické vlastnosti nanotrubiček a nanovláken
Toxikologické vlastnosti nanotrubiček a nanovláken J. Mráz Státní zdravotní ústav, Praha 1 Nanočástice, nanotrubičky (NT), nanovlákna (NF) Objekty s alespoň jedním rozměrem 100 nm Původ: přírodní vedlejší
VíceOBSAH 1 ÚVOD... 7. 1.1 Výrobek a materiál... 7 1.2 Přehled a klasifikace materiálů pro výrobu... 8 2 ZDROJE DŘEVA... 13
OBSAH 1 ÚVOD................................................. 7 1.1 Výrobek a materiál........................................ 7 1.2 Přehled a klasifikace materiálů pro výrobu..................... 8 2
VíceSuperkritická fluidní extrakce (SFE) Superkritická fluidní extrakce
Superkritická fluidní extrakce (zkráceně SFE, z angl. Supercritical Fluid Extraction) = extrakce, kde extrakčním činidlem je tekutina v superkritickém stavu, tzv. superkritická (nadkritická) tekutina (zkráceně
VícePevné lékové formy. Vlastnosti pevných látek. Charakterizace pevných látek ke zlepšení vlastností je vhodné využít materiálové inženýrství
Pevné lékové formy Vlastnosti pevných látek stabilita Vlastnosti léčiva rozpustnost krystalinita ke zlepšení vlastností je vhodné využít materiálové inženýrství Charakterizace pevných látek difraktometrie
VíceKloubní výživa Ecce Vita s hydrolizovaným Kolagenem
Kloubní výživa Ecce Vita s hydrolizovaným Kolagenem Tento produkt byl vyvinut ve spolupráci Mudr. Davida Freje, Ing. Ivety Jecmik Skuherské a odborníků z Japonska. Funkční a dobře vstřebatelná kombinace
VíceRozpustnost s. Rozpouštění = opakem krystalizace Veličina udávající hmotnost rozpuštěné látky v daném objemu popř. v hmotnosti nasyceného roztoku.
Rozpustnost 1 Rozpustnost s Rozpouštění = opakem krystalizace Veličina udávající hmotnost rozpuštěné látky v daném objemu popř. v hmotnosti nasyceného roztoku. NASYCENÝ = při určité t a p se již více látky
VíceCALCIUM CARBONATE PARTICLES AND THEIR APPLICATIONS VÁPENATÉHO A JEJICH APLIKACE
SYNTHESIS OF MICRO AND NANO-SIZED CALCIUM CARBONATE PARTICLES AND THEIR APPLICATIONS SYNTÉZA MIKRO A NANOČÁSTIC UHLIČITANU VÁPENATÉHO A JEJICH APLIKACE Autoři článku: Yash Boyjoo, Vishnu K. Pareek Jian
VíceVíme, co vám nabízíme
PDF vygenerováno: 30.12.2016 5:20: Katalog / Laboratorní pomůcky / ace / Nástavce a filtrační špičky na injekční stříkačky Nástavec filtrační na injekční stříkačky MACHEREY-NAGEL Jednoúčelové nástavce
VíceModelování a aproximace v biomechanice
Modelování a aproximace v biomechanice Během většiny lidské aktivity působí v jednom okamžiku víc než jedna skupina svalů. Je-li úkolem analyzovat síly působící v kloubech a svalech během určité lidské
VíceIn vivo příklady biomateriálů [Ratner, 2005] Biomateriály
Bioaktivní materiály in vivo, in vitro Aleš Helebrant Ústav skla a keramiky Fakulta chemické technologie VŠCHT Praha OBSAH Úvod definice biomateriálu, biomateriály v lidském těle bioaktivní x bioinertní
VíceTUKY. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 15. 3. 2013. Ročník: devátý
TUKY Autor: Mgr. Stanislava Bubíková Datum (období) tvorby: 15. 3. 2013 Ročník: devátý Vzdělávací oblast: Člověk a příroda / Chemie / Organické sloučeniny 1 Anotace: Žáci se seznámí s lipidy. V rámci tohoto
VíceVýznam STH a β-agonistů na růst a jatečnou hodnotu požadavky
Význam STH a agonistů. Pig Nutr., 21/2 Význam STH a β-agonistů na růst a jatečnou hodnotu požadavky Somatotropin Somatotropin je přírodní protein přibližně 191 aminokyselinových zbytků, které jsou syntetizovány
VíceDentální sádry a zatmelovací hmoty
Dentální sádry a zatmelovací hmoty Pavel Bradna 1. lékařská fakulta, Karlova Universita, Praha, Česká republika Výzkumnýústav stomatologický bradna@vus.cz Dentální sádry Hlavní oblast použití: zhotovení
VíceJE MĚŘENÍ NÁBOJE PŘI VÝROBĚ PAPÍRU STÁLE MAGIÍ A ZÁHADOU?
JE MĚŘENÍ NÁBOJE PŘI VÝROBĚ PAPÍRU STÁLE MAGIÍ A ZÁHADOU? Wolfgang Falkenberg Od samého počátku byla výroba papíru zaměřena na produkci homogenní struktury archu z velkých objemů vody, obsahujících malá
Vícewww.pkrealizace.cz PK REALIZACE s.r.o., Zvolská 789/11, 142 00 Praha 4- Kamýk
PK REALIZACE s.r.o., Zvolská 789/11, 142 00 Praha 4- Kamýk Krátce o Nanoprotech výrobcích: Nanoprotech spreje fungují na bázi nejnovějších nanotechnologií. Vyžadují minimální přípravu povrchu. Lehce pronikají
VíceDiagram Fe N a nitridy
Nitridace Diagram Fe N a nitridy Nitrid Fe 4 N s KPC mřížkou také γ fáze. Tvrdost 450 až 500 HV. Přítomnost uhlíku v oceli jeho výskyt silně omezuje. Nitrid Fe 2-3 N s HTU mřížkou, také εε fáze. Je stabilní
VíceVÍTÁM VÁS NA PŘEDNÁŠCE Z PŘEDMĚTU TCT
VÍTÁM VÁS NA PŘEDNÁŠCE Z PŘEDMĚTU TCT opakování Jeden směr křížem Cros - cros náhodně náhodně náhodně NT ze staplových vláken vlákna pojená pod tryskou Suchá technologie Mokrá technologie vlákna Metody
VícePříprava vrstev metodou sol - gel
VYSOKÁ ŠKOLA CHEMICKO-TECHNOLOGICKÁ Ústav skla a keramiky Příprava vrstev metodou sol - gel Základní pojmy Sol - koloidní suspenze, ve které jsou homogenně dispergované pevné částice s koloidními rozměry
VíceAdhezní síly v kompozitních materiálech
Adhezní síly v kompozitních materiálech Obsah přednášky Adhezní síly, jejich původ a velikost. Adheze a smáčivost. Metoty určování adhezních sil. Adhezní síly na rozhraní Mezi fázemi v kompozitu jsou rozhraní
VíceTřífázové trubkové reaktory se zkrápěným ložem katalyzátoru. Předmět: Vícefázové reaktory Jméno: Veronika Sedláková
Třífázové trubkové reaktory se zkrápěným ložem katalyzátoru Předmět: Vícefázové reaktory Jméno: Veronika Sedláková 3-fázové reakce Autoklávy (diskontinuální) Trubkové reaktory (kontinuální) Probublávané
VíceAdhezní síly v kompozitech
Adhezní síly v kompozitech Nanokompozity Pro 5. ročník nanomateriály Fakulta mechatroniky Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2010 Vazby na rozhraní
VíceUrychlení úpravy krvetvorby poškozené cytostatickou terapií (5-fluorouracil a cisplatina) p.o. aplikací IMUNORu
Urychlení úpravy krvetvorby poškozené cytostatickou terapií (5-fluorouracil a cisplatina) p.o. aplikací IMUNORu Úvod Myelosuprese (poškození krvetvorby) patří mezi nejčastější vedlejší účinky chemoterapie.
VíceElektrická dvojvrstva
1 Elektrická dvojvrstva o povrchový náboj (především hydrofobních) částic vyrovnáván ekvivalentním množstvím opačně nabitých iontů (protiiontů) o náboj koloidní částice + obal protiiontů = tzv. elektrická
VíceV organismu se bílkoviny nedají nahradit žádnými jinými sloučeninami, jen jako zdroj energie je mohou nahradit sacharidy a lipidy.
BÍLKOVINY Bílkoviny jsou biomakromolekulární látky, které se skládají z velkého počtu aminokyselinových zbytků. Vytvářejí látkový základ života všech organismů. V tkáních vyšších organismů a člověka je
VíceVlákna a textilie na bázi hyaluronanu
CETRUM TRANSFERU BIOMEDICÍNSKÝCH TECHNOLOGIÍ HK CZ.1.05/3.1.00/10.0213 Vlákna a textilie na bázi hyaluronanu Seminář JAK VÝZKUMNĚ SPOLUPRACOVAT S FIRMOU CONTIPRO? CENTRUM TRANSFERU BIOMEDICÍNSKÝCH TECHNOLOGIÍ
VíceMIKROORGANISMY EDÍ. Ústav inženýrstv. enýrství ochrany ŽP FT UTB ve Zlíně
MIKROORGANISMY A OCHRANA ŽIVOTNÍHO PROSTŘED EDÍ Ústav inženýrstv enýrství ochrany ŽP FT UTB ve Zlíně Důvody využívání mikroorganismů v procesech ochrany životního prostřed edí jsou prakticky všudypřítomné
VíceFyziologie rostlin - maturitní otázka z biologie (3)
Otázka: Fyziologie rostlin Předmět: Biologie Přidal(a): Isabelllka FOTOSYNTÉZA A DÝCHANÍ, VODNÍ REŽIM ROSTLINY, POHYBY ROSTLIN, VÝŽIVA ROSTLIN (BIOGENNÍ PRVKY, AUTOTROFIE, HETEROTROFIE) A)VODNÍ REŽIM VODA
VíceKARTOGRAFIE II (08) Prostorová kartografická díla
KARTOGRAFIE II (08) Prostorová kartografická díla RNDr. Ladislav Plánka, CSc. Institut geodézie a důlního měřictví, Hornicko-geologická fakulta, Vysoká škola báňská Technická univerzita Ostrava Podkladové
VíceNauka o materiálu. Přednáška č.2 Poruchy krystalické mřížky
Nauka o materiálu Přednáška č.2 Poruchy krystalické mřížky Opakování z minula Materiál Degradační procesy Vnitřní stavba atomy, vazby Krystalické, amorfní, semikrystalické Vlastnosti materiálů chemické,
VíceAnalýza magnetických mikročástic mikroskopií atomárních sil
Analýza magnetických mikročástic mikroskopií atomárních sil Zapletalová 1 H., Tvrdíková 2 J., Kolářová 1 H. 1 Ústav lékařské biofyziky, LF UP Olomouc 2 Ústav chemie potravin a biotechnologií, CHF VUT Brno
VíceNauka o materiálu. Přednáška č.12 Keramické materiály a anorganická nekovová skla
Nauka o materiálu Přednáška č.12 Keramické materiály a anorganická nekovová skla Úvod Keramika a nekovová skla jsou ve srovnání s kovy velmi křehké. Jejich pevnost v tahu je nízká a finálnímu lomu nepředchází
VíceChemické speciality. Chemické speciality přednáška I
Chemické speciality 1. Povrchově aktivní látky 2. Organická barviva a pigmenty 3. Biologicky aktivní látky: léčiva, regulátory růstu rostlin, pesticidy 4. Vonné a chuťové látky 5. Přísady pro polymery
VíceTavení skel proces na míru?
Laboratoř anorganických materiálů Společné pracoviště Ústavu anorganické chemie AVČR, v.v.i a Vysoké školy chemicko-technologick technologické v Praze Technická 5, 166 28 Praha 6, Česká Republika Tavení
VíceAutokláv reaktor pro promíchávané vícefázové reakce
Vysoká škola chemicko technologická v Praze Ústav organické technologie (111) Autokláv reaktor pro promíchávané vícefázové reakce Vypracoval : Bc. Tomáš Sommer Předmět: Vícefázové reaktory (prof. Ing.
VíceAdhezní síly. Technická univerzita v Liberci Kompozitní materiály, 5. MI Doc. Ing. Karel Daďourek 2008
Adhezní síly Technická univerzita v Liberci Kompozitní materiály, 5. MI Doc. Ing. Karel Daďourek 2008 Vazby na rozhraní Mezi fázemi v kompozitu jsou rozhraní mezifázové povrchy. Možné vazby na rozhraní
VíceVliv kulinární úpravy potravin na jejich nutriční hodnotu
Vliv kulinární úpravy potravin na jejich nutriční hodnotu rychle se kazící potraviny, zejména živočišného původu (maso, mléko a výrobky z nich, různé lahůdkářské a cukrářské výrobky a další), konzumovány
VíceVODNÍ REŽIM ROSTLIN. Mgr. Alena Výborná Gymnázium, SOŠ a VOŠ Ledeč nad Sázavou VY_32_INOVACE_01_1_06_BI1
VODNÍ REŽIM ROSTLIN Mgr. Alena Výborná Gymnázium, SOŠ a VOŠ Ledeč nad Sázavou VY_32_INOVACE_01_1_06_BI1 Význam vody pro rostlinu: Rozpouštědlo, transport látek. Účastní se fotosyntézy a dýchání. Termoregulační
VícePrvek Značka Z - protonové číslo Elektronegativita Dusík N 7 3,0 Fosfor P 15 2,2 Arsen As 33 2,1 Antimon Sb 51 2,0 Bismut Bi 83 2,0
Otázka: Prvky V. A skupiny Předmět: Chemie Přidal(a): kevina.h Prvek Značka Z - protonové číslo Elektronegativita Dusík N 7 3,0 Fosfor P 15 2,2 Arsen As 33 2,1 Antimon Sb 51 2,0 Bismut Bi 83 2,0 valenční
VíceNávrhování experimentů pro biomedicínský výzkum pomocí metod DOE
Návrhování experimentů pro biomedicínský výzkum pomocí metod DOE Libor Beránek, Rudolf Dvořák, Lucie Bačáková Abstrakt V minulých desetiletích se v medicíně rozšířilo použití umělých materiálů, ať už v
VícePřehled pracovišť pro trainee
Přehled pracovišť pro trainee Trainee program v Contipru je na období jednoho až jednoho a půl roku. Každý trainee má možnost vybrat si preferované pracoviště, ke kterému nabídneme další pracoviště, která
VíceSeparace plynů a par. Karel Friess. Ústav fyzikální chemie, VŠCHT Praha. Seminář 10. 5. 2012 Praha
Separace plynů a par Karel Friess Ústav fyzikální chemie, VŠCHT Praha Seminář 10. 5. 2012 Praha Membránové separace SEPARAČNÍ MEMBRÁNA pasivní nebo aktivní bariéra průchodu částic mezi dvěma fázemi Pro
VíceNERO. ZPOŤ SE! MÁKNI! DOBIJ SE!
Pot je dobrý. Pot je společníkem dříčů, pro které není první krůpěj důvodem přestat, ale důkazem, že jsme ze sebe něco vydali a blahodárným povzbuzením. Povzbuzením, jenž se stalo tělesnou rozkoší, která
VíceEU peníze středním školám digitální učební materiál
EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/34.0515 III/2 Inovace a zkvalitnění výuky
VíceRIZIKA PŘI PŘÍPRAVĚ PARENTERÁLNÍ VÝŽIVY
Všeobecná fakultní nemocnice v Praze PharmDr. Michal Janů, Ph.D. RIZIKA PŘI PŘÍPRAVĚ PARENTERÁLNÍ VÝŽIVY Rizika při přípravě parenterální výživy ZÁKON Č. 378/2007 SB. ZÁKON O LÉČIVECH A O ZMĚNÁCH NĚKTERÝCH
VíceNauka o materiálu. Přednáška č.14 Kompozity
Nauka o materiálu Úvod Technické materiály, které jsou určeny k dalšímu technologickému zpracování zahrnují širokou škálu možného chemického složení, různou vnitřní stavbu a různé vlastnosti. Je nutno
VíceStanovení kvality humusu spektrofotometricky
Stanovení kvality humusu spektrofotometricky Definice humusu Synonymum k půdní organické hmotě Odumřelá organická hmota v různém stupni rozkladu a syntézy, jejíž část je vázána na minerální podíl Rozdělení
VíceLékařská chemie a biochemie modelový vstupní test ke zkoušce
Lékařská chemie a biochemie modelový vstupní test ke zkoušce 1. Máte pufr připravený smísením 150 ml CH3COOH o c = 0,2 mol/l a 100 ml CH3COONa o c = 0,25 mol/l. Jaké bude ph pufru, pokud přidáme 10 ml
VíceNanotechnologie. Autor: Mgr. Stanislava Bubíková. Datum (období) tvorby: 29. 5. 2013. Ročník: devátý
Nanotechnologie Autor: Mgr. Stanislava Bubíková Datum (období) tvorby: 29. 5. 2013 Ročník: devátý Vzdělávací oblast: Člověk a příroda / Chemie / Chemie a společnost 1 Anotace: Žáci se seznámí s nanotechnologiemi.
VíceZŠ ÚnO, Bratří Čapků 1332
Úvodní obrazovka Menu (vlevo nahoře) Návrat na hlavní stránku Obsah Výsledky Poznámky Záložky edunet Konec Chemie 1 (pro 12-16 let) LangMaster Obsah (střední část) výběr tématu - dvojklikem v seznamu témat
VíceKrevní oběh. Helena Uhrová
Krevní oběh Helena Uhrová Z hydrodynamického hlediska uzavřený systém, složený ze: srdce motorický orgán, zdroj mechanické energie cév rozvodný systém, tvořený elastickými roztažitelnými a kontraktilními
VíceChemie životního prostředí III Hydrosféra (03) Sedimenty
Centre of Excellence Chemie životního prostředí III Hydrosféra (03) Sedimenty Ivan Holoubek RECETOX, Masaryk University, Brno, CR holoubek@recetox. recetox.muni.cz; http://recetox.muni muni.cz Koloidní
VíceTřífázové trubkové reaktory se zkrápěným ložem katalyzátoru. Roman Snop
Třífázové trubkové reaktory se zkrápěným ložem katalyzátoru Roman Snop Charakteristika Zkrápěné reaktory jsou nejvhodněji aplikovatelné na provoz heterogenně katalyzovaných reakcí. Nacházejí uplatnění
VíceManganový zeolit MZ 10
Manganový zeolit MZ 10 SPECIFIKACE POPIS PRODUKTU PUROLITE MZ 10 je manganový zeolit, oxidační a filtrační prostředek, který je připraven z glaukonitu, přírodního produktu, lépe známého jako greensand.
VíceDUM č. 4 v sadě. 24. Ch-2 Anorganická chemie
projekt GML Brno Docens DUM č. 4 v sadě 24. Ch-2 Anorganická chemie Autor: Aleš Mareček Datum: 26.09.2014 Ročník: 2A Anotace DUMu: Materiál je určen pro druhý ročník čtyřletého a šestý ročník víceletého
VíceMETODY ČIŠTĚNÍ ORGANICKÝCH LÁTEK
METODY ČIŠTĚNÍ ORGANICKÝCH LÁTEK Chemické sloučeniny se připravují z jiných chemických sloučenin. Tento děj se nazývá chemická reakce, kdy z výchozích látek (reaktantů) vznikají nové látky (produkty).
VíceVYUŽITÍ AKTIVÁTORŮ ABSORPCE MIKROVLNNÉHO ZÁŘENÍ PŘI TERMICKÉ DESORPCI
VYUŽITÍ AKTIVÁTORŮ ABSORPCE MIKROVLNNÉHO ZÁŘENÍ PŘI TERMICKÉ DESORPCI Pavel Mašín - Dekonta, a.s Jiří Hendrych, Jiří Kroužek, VŠCHT Praha Martin Kubal Jiří Sobek - ÚCHP AV ČR Inovativní sanační technologie
VíceKARBOXYLOVÉ KYSELINY
LABORATORNÍ PRÁCE Č. 28 KARBOXYLOVÉ KYSELINY PRINCIP Karboxylové kyseliny jsou látky, které ve své molekule obsahují jednu nebo více karboxylových skupin. Odvozují se od nich dva typy derivátů, substituční
VíceČVUT v Praze Fakulta biomedicínského inženýrství. Katedra přírodovědných oborů. Biokompatibilní materiály
ČVUT v Praze Fakulta biomedicínského inženýrství Katedra přírodovědných oborů Biokompatibilní materiály Překlad kapitoly 12.2. Aplikace kompozitů, strany 253-264 Věra Brandysová 12.2 Aplikace kompozitů
VíceFOTOKATALYTICKÁ OXIDACE BIOLOGICKY OBTÍŽNĚ ODBOURATELNÝCH ORGANICKÝCH LÁTEK OBSAŽENÝCH V NADBILANČNÍCH VODÁCH ZE SKLÁDEK KOMUNÁLNÍHO ODPADU
FOTOKATALYTICKÁ OXIDACE BIOLOGICKY OBTÍŽNĚ ODBOURATELNÝCH ORGANICKÝCH LÁTEK OBSAŽENÝCH V NADBILANČNÍCH VODÁCH ZE SKLÁDEK KOMUNÁLNÍHO ODPADU Marek Smolný, Michal Kulhavý, Jiří Palarčík, Jiří Cakl Ústav
VíceVlastnosti látek-ovlivnění účinku a osudu látky v prostředí. Chemické faktory ovlivňující toxicitu. Faktory ovlivňující toxicitu
Vlastnosti látek-ovlivnění účinku a osudu látky v prostředí Je velice důležité rozumět chemickým (hydrolýza, oxidace, fotolýza, atd.), fyzikálním (struktura molekul, rozpustnost, těkavost, sorpce, atd)
VíceZpráva o postupu projektu TA03010189
Zpráva o postupu projektu TA03010189 Efektivní separace Laktoferinu z kravského mléka Vypracovalo: Regionální centrum pokročilých technologií a materiálů, 2014 V rámci spolupráce s Regionálním centrem
VíceŽelatina, příprava FSCV. Černobílá fotografie. Želatina, příprava FSCV. Želatina, příprava FSCV. Želatina, příprava FSCV
Černobílá fotografie e - redukce oxidace rozpuštění Kovové stříbro obrazové stříbro zpětné získávání bělení vyvolávání O 3 snadno rozp. srážení Cl, Br, I nerozpustné ustalování [(S 2 O 3 ) n ] (2n-1)-
VíceNauka o materiálu. Přednáška č.10 Difuze v tuhých látkách, fáze a fázové přeměny
Nauka o materiálu Přednáška č.10 Difuze v tuhých látkách, fáze a fázové přeměny Difuze v tuhých látkách Difuzí nazýváme přesun atomů nebo iontů na vzdálenost větší než je meziatomová vzdálenost. Hnací
Více-v místě zlomeniny vzniká nejprve fibrózní tkáň, která je nahrazena spongiózní kostní tkání a nakonec kostí lamelární
Bioceramics: Properties, characterizations and applications 5. 3. HARD TISSUE HEALING AND REMODELING Hojení a opravné procesy kosti jsou podobně jako hojení kůže regenerativní. Jedinou další tkání s regenerativní
VícePotravinářské a biochemické technologie
Potravinářské a biochemické technologie část Technologie cukru P.Kadlec, E. Šárka - PTB-cukr 1 P.Kadlec, E. Šárka - PTB-cukr 2 VÝROBA CUKRU V ČR A VE SVĚTĚ Počátky průmyslové výroby cukru u nás - rok 1831
VíceSada Životní prostředí UW400 Kat. číslo Stanovení obsahu kyslíku, nasycení kyslíkem a hodnoty BSK5
Sada Životní prostředí UW400 Kat. číslo 100.3720 Stanovení obsahu kyslíku, nasycení kyslíkem a hodnoty BSK5 Teorie a hodnocení Obsah kyslíku ve vodě má pro přežití organismů nesmírný význam. Podle něho
VíceAlexandra Kloužková 1 Martina Mrázová 2 Martina Kohoutková 2 Vladimír Šatava 2
Syntéza leucitové suroviny pro dentální kompozity 1 Ústav skla a keramiky VŠCHT Praha VYSOKÁ ŠKOLA CHEMICKO- TECHNOLOGICKÁ V PRAZE Alexandra Kloužková 1 Martina Mrázová 2 Martina Kohoutková 2 Vladimír
VíceJČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK)
JČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK) JČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK) Ing. Jan Závitkovský e-mail: jan.zavitkovsky@centrum.cz
VíceSměsi, roztoky. Disperzní soustavy, roztoky, koncentrace
Směsi, roztoky Disperzní soustavy, roztoky, koncentrace 1 Směsi Směs je soustava, která obsahuje dvě nebo více chemických látek. Mezi složkami směsi nedochází k chemickým reakcím. Fyzikální vlastnosti
VíceÚvod do elektrostatického zvlákňování. Eva Košťáková KNT, FT, TUL
Úvod do elektrostatického zvlákňování Eva Košťáková KNT, FT, TUL Lidský vlas Bavlněné vlákno Jednou v podstatě velmi jednoduchou metodou výroby nanovláken je tak zvané Elektrostatické zvlákňování (anglicky
Více3. FILTRACE. Obecný princip filtrace. Náčrt. vstup. suspenze. filtrační koláč. výstup
3. FILTRACE Filtrace je jednou ze základních technologických operací, je to jedna ze základních jednotkových operací. Touto operací se oddělují pevné částice od tekutiny ( směs tekutiny a pevných částic
VíceRoztoky - elektrolyty
Roztoky - elektrolyty Roztoky - vodné roztoky prakticky vždy vedou elektrický proud Elektrolyty látky, které se štěpí disociují na elektricky nabité částice ionty Původně se předpokládalo, že k disociaci
VíceFiltrace 18.9.2008 1
Výpočtový ý seminář z Procesního inženýrství podzim 2008 Filtrace 18.9.2008 1 Tématické okruhy principy a instrumentace bilance filtru kalolis filtrace za konstantní rychlosti filtrace za konstantního
VíceNázev odpadu. 010307 N Jiné odpady z fyzikálního a chemického zpracování rudných nerostů obsahující nebezpečné látky x
5. Stabilizace CELIO a.s. Název odpadu 010304 N Hlušina ze zpracování sulfidické rudy obsahující kyseliny nebo kyselinotvorné látky x 010305 N Jiná hlušina obsahující nebezpečné látky x 010307 N Jiné odpady
VíceSměsi a čisté látky, metody dělení
Směsi a čisté látky, metody dělení LÁTKY Chemicky čisté látky Sloučeniny Chemické prvky Homogenní Roztoky pevné kapalné plynné Směsi Heterogenní Suspenze Emulze Pěna Aerosol Chemicky čisté látky: prvky
VíceJméno autora: Mgr. Ladislav Kažimír Datum vytvoření: Číslo DUMu: VY_32_INOVACE_10_Ch_OB Ročník: I. Vzdělávací oblast: Přírodovědné
Jméno autora: Mgr. Ladislav Kažimír Datum vytvoření: 12.02.2013 Číslo DUMu: VY_32_INOVACE_10_Ch_OB Ročník: I. Vzdělávací oblast: Přírodovědné vzdělávání Vzdělávací obor: Chemie Tematický okruh: Obecná
VíceTLAKOVÉ MEMBRÁNOVÉ PROCESY A JEJICH VYUŽITÍ V OBLASTI LIKVIDACE ODPADNÍCH VOD
TLAKOVÉ MEMBRÁNOVÉ PROCESY A JEJICH VYUŽITÍ V OBLASTI LIKVIDACE ODPADNÍCH VOD Petr Mikulášek Univerzita Pardubice Fakulta chemicko-technologická Ústav environmentálního a chemického inženýrství petr.mikulasek@upce.cz
VíceVyužití technologie Ink-jet printing pro přípravu mikro a nanostruktur II.
Ústav fyziky a měřicí techniky Vysoká škola chemicko-technologická v Praze Využití technologie Ink-jet printing pro přípravu mikro a nanostruktur II. Výrobci, specializované technologie a aplikace Obsah
VíceNEKONVENČNÍ ZPŮSOBY VÝROBY TEPELNÉ A ELEKTRICKÉ ENERGIE. Ing. Stanislav HONUS
NEKONVENČNÍ ZPŮSOBY VÝROBY TEPELNÉ A ELEKTRICKÉ ENERGIE Ing. Stanislav HONUS ORGANICKÝ MATERIÁL Spalování Chemické přeměny Chem. přeměny ve vodním prostředí Pyrolýza Zplyňování Chemické Biologické Teplo
VíceVLASTNOSTI VLÁKEN. 3. Tepelné vlastnosti vláken
VLASNOSI VLÁKEN 3. epelné vlastnosti vláken 3.. Úvod epelné vlastnosti vláken jsou velice důležité, neboť jsou rozhodující pro volbu vhodných parametrů zpracování i použití vláken. Závisí na chemickém
VíceCHEMICKÉ TECHNOLOGIE PRO PROCESNÍ INŽENÝRSTVÍ N REAKTIVNÍ EXTRAKCE
CHEMICKÉ TECHNOLOGIE PRO PROCESNÍ INŽENÝRSTVÍ N409059 Obecné principy Procesní aspekty Chemismus Činidla Zařízení Příklady použití Výroba uranu Výroba kobaltu Zdroje informací Obecné principy Většina průmyslových
VíceSPE je metoda vhodná pro rychlou přípravu vzorků, která užívá
Extrakce na pevné fázi (SPE) Příprava předmětu byla podpořena projektem OPPA č. CZ.2.17/3.1.00/33253 Extrakce na pevné fázi (SPE) (Solid Phase Extraction) SPE je metoda vhodná pro rychlou přípravu vzorků,
VíceChemie povrchů verze 2013
Chemie povrchů verze 2013 Definice povrchu složitá, protože v nanoměřítku (na úrovni velikosti atomů) je elektronový obal atomů difúzní většinou definován fyzikální adsorpcí nereaktivních plynů Vlastnosti
VíceBiologické čištění odpadních vod - anaerobní procesy
Biologické čištění odpadních vod - anaerobní procesy Martin Pivokonský, Jana Načeradská 7. přednáška, kurz Znečišťování a ochrana vod Ústav pro životní prostředí PřF UK Ústav pro hydrodynamiku AV ČR, v.
VíceVstup látek do organismu
Vstup látek do organismu Toxikologie Ing. Lucie Kochánková, Ph.D. 2 podmínky musí dojít ke kontaktu musí být v těle aktivní Působení jedů KONTAKT - látka účinkuje přímo nebo po přeměně (biotransformaci)
VíceTypy molekul, látek a jejich vazeb v organismech
Typy molekul, látek a jejich vazeb v organismech Typy molekul, látek a jejich vazeb v organismech Organismy se skládají z molekul rozličných látek Jednotlivé látky si organismus vytváří sám z jiných látek,
Víceztuhnutím pyrosolu taveniny, v níž je dispergován plyn, kapalina nebo tuhá látka fotochemickým rozkladem krystalů některých solí
a pevným kapalným plynným disperzním podílem chovají se jako pevné látky i když přítomnost částic disperzního podílu v pevné látce obvykle značně mění její vlastnosti, zvláště mechanické a optické Stabilita
VíceFlashspinnig, Elecrospinnig, Force spinning
Vítám vás na dnešní přednášce Flashspinnig, Elecrospinnig, Force spinning a další možné metody výroby vláken Flash-spinning process and solution Bleskové-zvlákňování Číslo publikace US 6638470B2, datum
VíceVÝUKOVÝ MODUL MEMBRÁNOVÝCH PROCESŮ TÉMATA PŘEDNÁŠEK
VÝUKOVÝ MODUL MEMBRÁNOVÝCH PROCESŮ TÉMATA PŘEDNÁŠEK TRANSPORT LÁTEK MEMBRÁNAMI Transport látek porézními membránami - Plouživý tok nestlačitelných tekutin vrstvou částic - Plouživý tok stlačitelných tekutin
VíceTvrdost pitné vody. Potřebujete-li rychle zjistit, jak tvrdá voda je ve vaší obci, klikněte ZDE.
Tvrdost pitné vody Potřebujete-li rychle zjistit, jak tvrdá voda je ve vaší obci, klikněte ZDE. Tvrdostí vody se rozumí suma koncentrace vápníku a hořčíku ve vodě. Pro hodnocení vody z technického hlediska
Více
