Materiál zemních konstrukcí

Transkript

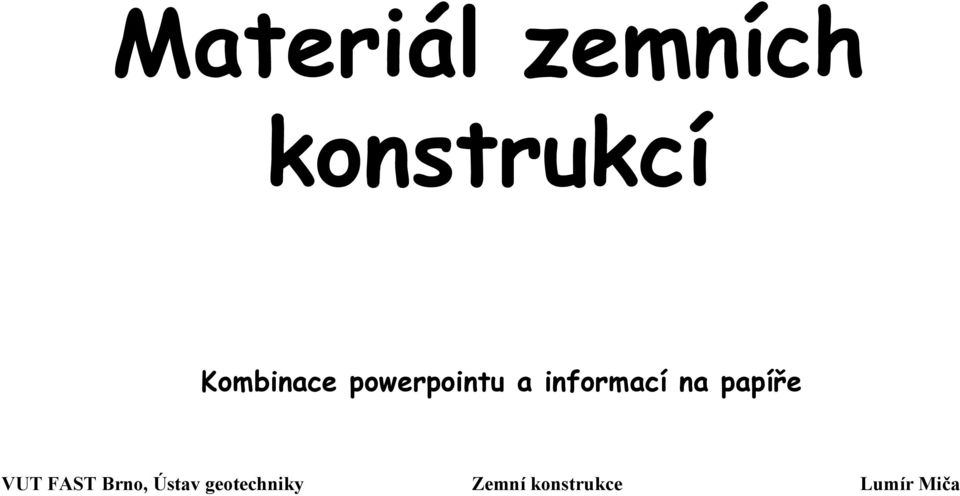

1 Materiál zemních konstrukcí Kombinace powerpointu a informací na papíře

2 Materiál zemních konstrukcí: zemina kamenitá sypanina druhotné suroviny lehké materiály ostatní materiály

3 Materiál zemních konstrukcí: Nezlepšená zemina je využito vlastností materiálu bez jeho dalších úprav. Dle ČSN se jedná o tzv. velmi vhodné či vhodné zeminy. Zlepšená zemina vlastnosti zeminy pro použití v zemní konstrukci jsou nedostačující, proto je musíme upravit. Dle ČSN se jedná o tzv. nevhodné či málo vhodné zeminy. Kamenitá sypanina jedná se o materiál vytvořený z měkkých resp. tvrdých skalních hornin. Druhotné suroviny materiál vzniklý jako sekundární produkt při výrobě či těžbě primárního produktu. Dle ČSN popílek/popel, hlušinová sypanina, recyklát a vysokopecní struska. Lehké materiály materiál, který má výrazně nižší objemovou hmotnost než zemina/hornina (např. keramzit, polystyren apod.) Ostatní materiály materiály požívající se pro zlepšení vlastností zeminy/horniny. Můžeme sem zařadit geosyntetika, kovové výztužné prvky (pásky, hřebíky, síťoviny atd.)

4 Zemina - klasifikace: 1. Klasifikace: Pro rozdělení zemin se vychází z normy ČSN (1993) Klasifikace zemin pro dopravní stavby Klasifikace zemin dle této normy vychází z ČSN třída symbol Název Obsah f (%) Mez tekutosti w L (%) F3 MS 1 MS 2 Hlína písčitá I Hlína písčitá II > 60 F4 CS 1 CS 2 Jíl písčitý I Jíl písčitý II > 60

5 Zemina klasifikace: Dle této normy jsou zeminy zařazeny dle: vhodnosti zhutnitelnosti

6 Zemina klasifikace: namrzavé přechod vhod mal.vh voda 40%pevn. namr. až neb. namr. namr. až neb. namr. voda rozbř. namr. až neb. namr odstranit nadno zhutnitelné Stabilizace (C) mírně namrzavé stabilizace (C,V) vibrace stabilizace (C) propustné přechod dobré prům

7 Zemina klasifikace: Zařazen azení dle zhutnitelnosti: Týká se zpracovatelnosti zemin do násypu nebo dohutnění podloží a závisí na: Rozděluje zeminu (dle D 400 a D 95 ) na: Výborně zhutnitelnou sk. 1 Dobře zhutnitelnou sk.2 Vyhovující zhutnitelnost sk.3 Nevyhovující zhutnitelnost sk.4 Podrobnější zařazení je v tabulce 2 normy ČSN

8 Zemina - klasifikace: ČSN (1993) Klasifikace zemin pro dopravní stavby vychází z ČSN ČSN EN

9 Základní termíny a definice nesoudržná zemina (F1-F8), F8), soudržná (ostatní druhy zemin) spraš jemnozrnná zemina eolického původu (převážně křemitá zrna fr mm), prosedavost sprašov ová hlína vlastnostmi podobná spraši (vznikla odlišným vývojem) vátý písek p stejnozrnný, eolický, kulovitá zrna kamenitá sypanina rozrušením skalních hornin hlušinov inová sypanina odpad při ražbě důlních děl zlepšen ená zemina x nezlepšen ená zemina nevhodná x vhodná

10 Zemina vlastnosti: Fyzikálně indexové: Vlhkost Hustota pevných částic Objemová hmotnost Konzistenční meze Zrnitost Mechanické vlastnosti: Pevnost Stlačitelnost Hydraulické vlastnosti: Propustnost Chemické vlastnosti: Voda Obsah Ca, CO 2, Cl -, SO 4-2 Technologické: PS/PM CBR

11 Základní termíny a definice nesoudržná zemina (F1-F8) F8) soudržná (ostatní druhy zemin) spraš jemnozrnná zemina eolického původu (převážně křemitá zrna fr mm). prosedavost a) Metoda jedné křivky b) Metoda dvou křivek Křivky stlačitelnosti

12 Základní termíny a definice spraš prosedavost součinitel poměrné prosedavosti ε = i m 0.1 Stanovení prosedavosti dle Holtz-Hilf (1966)

13 Kamenitá sypanina kamenitá sypanina: z tvrdých skalních hornin (převážně R1, R2) obsah zrn < 2 mm do 25% zrn < 0.06 mm do 5% z měkkých skalních hornin (nepřevládají R1, R2; lze použít i navětralé, zvětralé horniny) obsah zrn < 2 mm do 25% zrn < 0.06 mm do 5% (15%)

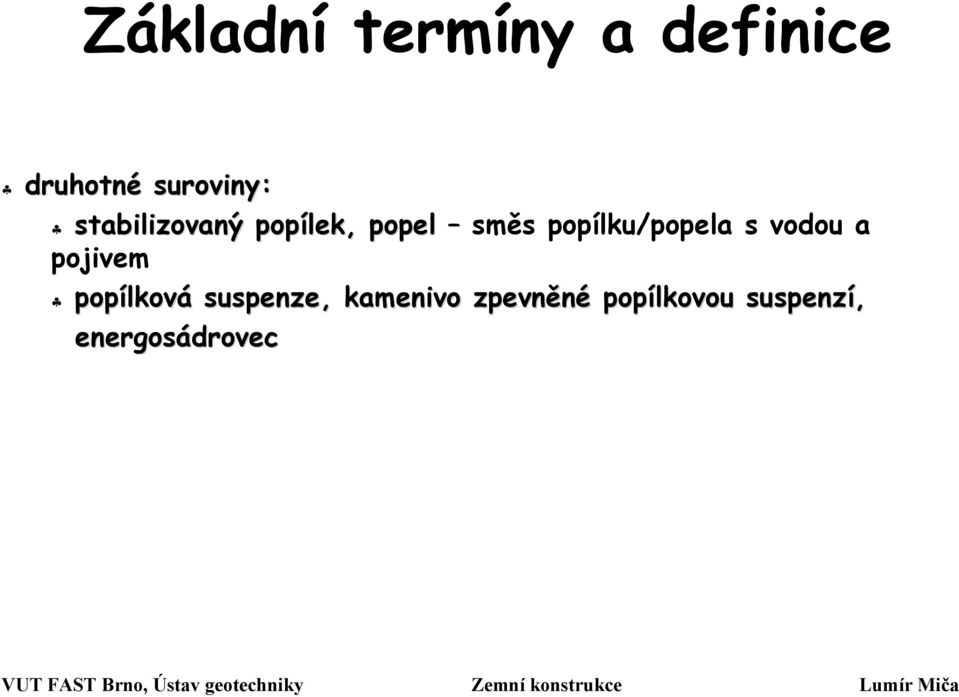

14 Základní termíny a definice druhotné suroviny: stabilizovaný popílek, popel směs popílku/popela s vodou a pojivem popílkov lková suspenze, kamenivo zpevněné popílkovou suspenzí, energosádrovec

15 Druhotné suroviny sypanina z druhotných surovin: hlušinov inová sypanina (frakce mm): Popis: o sypanina z rozličných zemin při p i těžt ěžbě o charakter nesoudržné zem. s malou příměsíp hlin.. a jíl. j částic o lze na pohlížet jako na kamenitou sypaninu o nesmí poškozovat zdraví certifikát o prostý i vrstevnatý násypn Typy: rudná nerudná uhelná - povrchová, hlubinná - (nejnáročnější na použití): nelze použít do aktivní zóny. Do ostatních částí zemní konstrukce dle kritérií v ČSN Nejdůležitější kritérium je obsah spalitelných látek.

16 Druhotné suroviny sypanina z druhotných surovin: hlušinov inová sypanina (frakce mm): rudná nerudná uhelná (nejnáročnější na použití): z hlubinných dolů (pískovce, prachovce, jílovce) /obvyklé vlastnosti: ϕ = 28-40, c = 0 10 kpa, ρ d = kgm -3 / z povrchových dolů (vysoce plastické jíly, jílovce /obvyklé vlastnosti: ϕ = 16, c = 0 10 kpa, ρ d = kgm -3 / uhelná sypanina - nelze použít do aktivní zóny. Do ostatních částí zemní konstrukce dle kritérií v ČSN Nejdůležitější kritérium je obsah spalitelných látek.

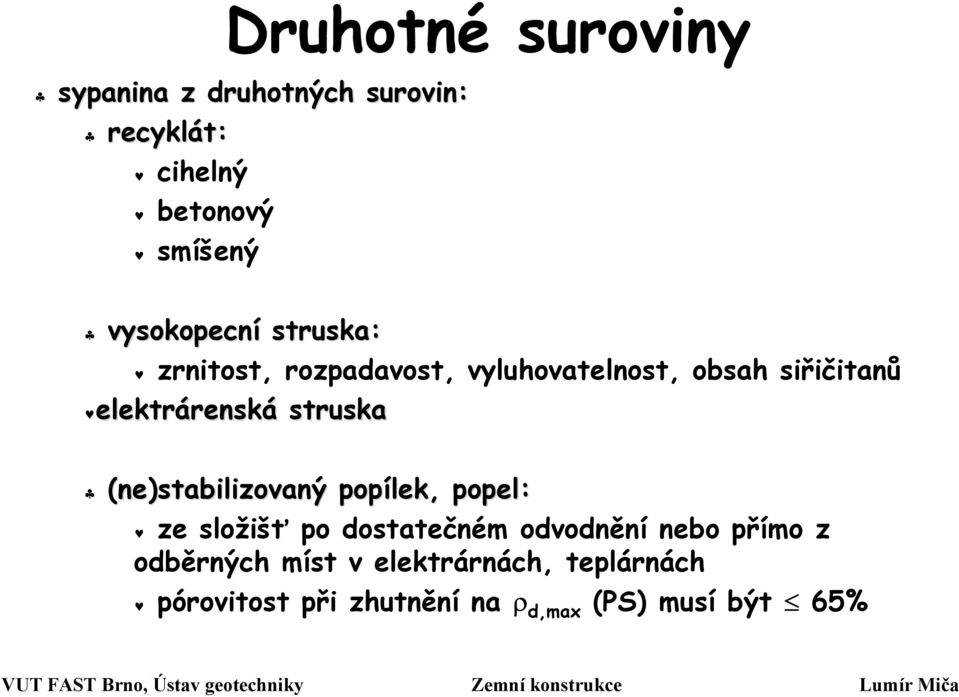

17 Druhotné suroviny sypanina z druhotných surovin: recyklát: cihelný betonový smíšený vysokopecní struska: zrnitost, rozpadavost, vyluhovatelnost, obsah siřičitanů elektrárenská struska (ne)stabilizovaný popílek, popel: ze složišť po dostatečném odvodnění nebo přímo z odběrných míst v elektrárnách, teplárnách pórovitost při zhutnění na ρ d,max (PS) musí být 65%

18 Druhotné suroviny popílek: pojivo:

19 Druhotné suroviny popílek: vliv vlhkosti:

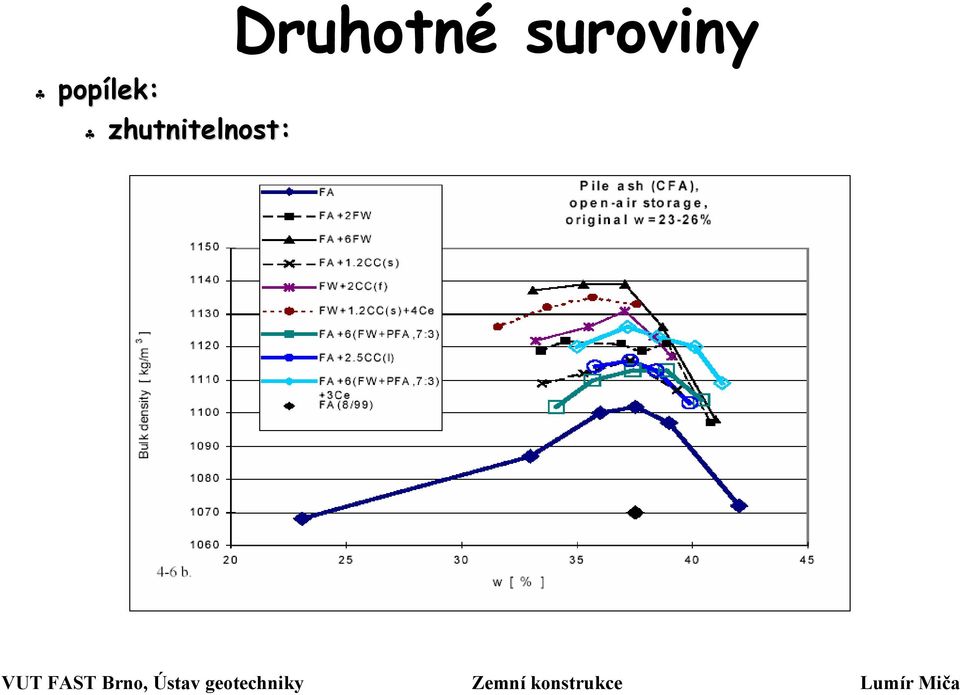

20 Druhotné suroviny popílek: zhutnitelnost:

21 Druhotné suroviny popílek: vločkový: vlastnosti: lehký dobré defor. Vlastnosti relativně dobře únosný nepropustný mrazuvzdorný lehce zpracovatelný
