1 KNIPEX Quality Made in Germany Váś prodejce KNIPEX-Werk C. Gustav Putsch KG Oberkamper Strasse Wuppertal (Německo) L /01/06.10/2.000/CZ Tel.: +49 (0) Fax: +49 (0) Vytištěno v Německu

2 Novinky 2010 Cobra 180: Nyní zcela nová generace Alligator 300: Vylepšená klasika. Novinky Nová generace mm s vylepšeným jemným nastavením, větším rozevřením čelistí, štíhlejším tvarem hlavy. velké rozevření čelistí s rezervou pro uchopení až po rozměr 36 mm jemné nastavení s 18 polohami pro optimální přizpůsobení nejrůznějším rozměrům obrobků a příjemné nastavení rukojeti štíhlý tvar hlavy kvůli lepší přístupnosti obrobku samosvorná geometrie čelistí pro bezpečné uchopení plochých, kulatých a vícestranných profilů osvědčené nastavení tlačítkem přímo na obrobku bezpečné zapadnutí kloubového čepu: žádné neúmyslné přestavení Rozšířený úchop a snadnější ovládání. 9stupňové aretační nastavení s rozšířením úchopu o 30 % a ergonomickým nastavením rukojeti lepší přístupnost obrobku díky štíhlejšímu tvaru hlavy tvar hlavy a kloubu samosvorná geometrie čelistí pro bezpečné uchopení plochých, kulatých a vícestranných profilů; nehrozí klouzání po obrobku, úspora sil při práci robustní konstrukce, necitlivá na znečištění; vhodná zvláště pro práci ve venkovním prostředí více výkonu a komfortu ve srovnání s běžnými kleštěmi pro vodní čerpadla stejné délky o 35 % nižší hmotnost než trubkové kleště 1 ; úchop v rozsahu trubkových kleští 1½ Samosvorný efekt: nehrozí klouzání po obrobku a úspora sil při práci mm Ø palce Ø mm mm Cobra Nastavitelných pozic kleště šedě / fosfátované atramentolem, 250 leštěná hlava, rukojeti / / ALT + 30 % kleště černě fosfátované atramentolem, leštěná hlava, rukojeti potažené umělou hmotou bránící sklouznutí kleště černě fosfátované atramentolem, leštěná hlava, rukojeti s pochromované kleště, rukojeti potažené umělou hmotou bránící sklouznutí pochromované kleště, rukojeti izolované ponorem v lázni, certifikace VDE NEU mm Ø palce Ø mm nastavitelných pozic / / / / Alligator 300 s rezervou pro uchopení trubek až do 2 3/4 a rozměrů 60 mm; to odpovídá úchopové kapacitě trubkových kleští 1 1/2, které jsou podstatně větší a těžší. Alligator

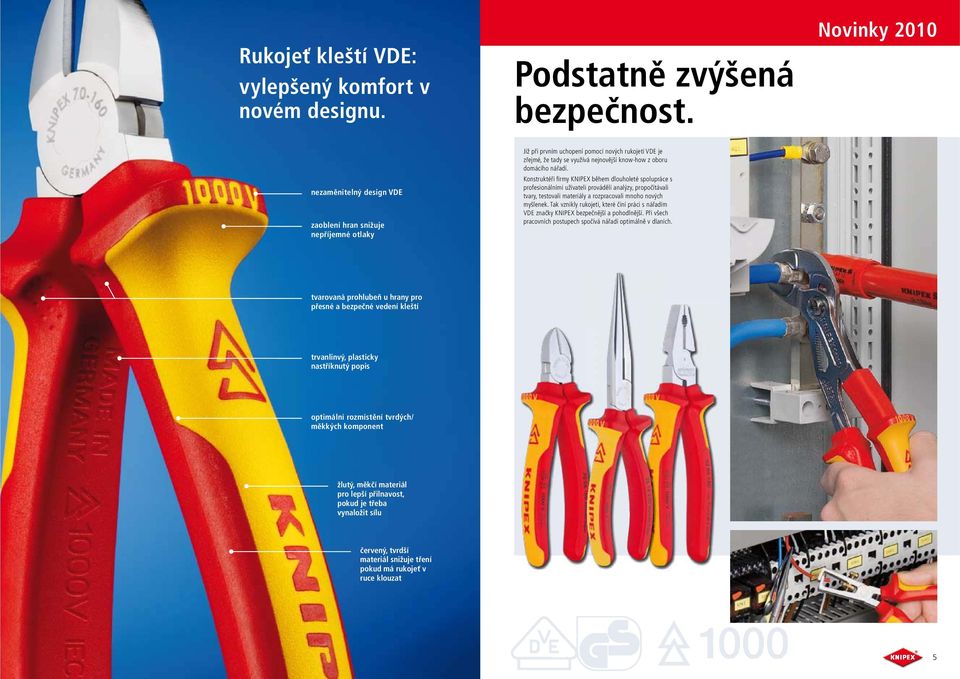

3 Rukojeť kleští VDE: vylepšený komfort v novém designu. Podstatně zvýšená bezpečnost. Novinky 2010 nezaměnitelný design VDE zaoblení hran snižuje nepříjemné otlaky Již při prvním uchopení pomocí nových rukojetí VDE je zřejmé, že tady se využívá nejnovější know-how z oboru domácího nářadí. Konstruktéři firmy KNIPEX během dlouholeté spolupráce s profesionálními uživateli prováděli analýzy, propočítávali tvary, testovali materiály a rozpracovali mnoho nových myšlenek. Tak vznikly rukojeti, které činí práci s nářadím VDE značky KNIPEX bezpečnější a pohodlnější. Při všech pracovních postupech spočívá nářadí optimálně v dlaních. tvarovaná prohlubeň u hrany pro přesné a bezpečné vedení kleští trvanlinvý, plasticky nastříknutý popis optimální rozmístění tvrdých/ měkkých komponent žlutý, měkčí materiál pro lepší přilnavost, pokud je třeba vynaložit sílu červený, tvrdší materiál snižuje tření pokud má rukojeť v ruce klouzat 4 5

4 Novinky 2010 Novinky 2010 Ty už nedáte z ruky. KNIPEX Cobra VDE Silové armovací kleště s novou modelovou délkou: silné a skladné. vyšší výkon oproti běžným armovacím kleštím 280 mm: snadnější práce díky silnému převodu štíhlý konstrukční tvar, nízká hmotnost, vyvážené rozložení hmotnosti silné tlumení úderu po přeštípnutí: úleva pro šlachy a svalstvo zvláště vhodné pro práci na obtížně přístupných místech kleště černě fosfátované atramentolem, leštěná hlava kleště černě fosfátované atramentolem, leštěná hlava, rukojeti potažené mm Ø mm Ø mm Šířka hlavy mm niklované kleště středně tvrdý drát tvrdý drát Silové armovací kleště 250: silnější převod, štíhlejší konstrukce a nižší hmotnost než běžné armovací kleště stejné délky. nové potahy rukojetí VDE Rychlé nastavení na obrobku i bez stisku tlačítka! Pro práci na elektrických zařízeních. bezpečné nastavení na obrobku pouhým posunutím bez stisku tlačítka rozevírání mimo obrobek osvědčenou funkcí stisku tlačítka samosvorná geometrie čelistí pro bezpečné uchopení plochých, kulatých a vícestranných profilů průvlečný kloub: vysoká stabilita díky dvojitému vedení úchopové plochy se speciálně tvrzenými zuby: bezpečné uchopení díky vysoké odolnosti proti opotřebení pochromované kleště, rukojeti izolované vícesložkovými obaly, certifikace VDE nastavitelných mm Ø palce Ø mm mm pozic Připravené pro tenké kabely. Kleště na odstranění izolace pro elektroniku: čisté přeštípnutí, přesné odizolování. příruční kleště pro elektroniku a jemnou mechaniku pro veškeré práce s tenkými kabely a samostatnými vodiči při odstraňování stínění plynule nastavitelné odizolovací prizma do 1,0 mm² zdvojená pružina s lehkým chodem pro pomalé a rovnoměrné rozevírání Přesné odizolovací prizma Ergonomické a ostré. Kleště na drátěná lana s dvojí funkcí: čisté přeštípnutí, přesné zalisování. přeštípnou všechna drátěná lana, i provedení s vysokou pevností (Piano), a to čistě a bez roztřepení s dvěma lisovacími profily pro koncové krytky bowdenů a koncovky tažných lanek Kované! komfortní práce díky ergonomické, štíhlé konstrukci a otvírací pružině umístěné uvnitř šroubový kloub pro precizní vedení nože, nastavitelný silný převod pro úsporu sil při štípání chromvanadová elektroocel, kovaná, kalená v oleji strana leštěná hlava, rukojeti s vícesložkovými Hodnoty odizolování mm Ø mm 130 0,03-1,0 měděné + hliníkové kabely měděné kabely středně tvrdý drát tvrzený pružinový drát vícežilové vodiče s jedním a jednožilové 6 více dráty vodiče s jemný dráty 7 mm Ø mm Ø mm Ø mm Ø mm leštěná hlava, rukojeti potažené umělou hmotou leštěná hlava, rukojeti s vícesložkovými

5 Novinky 2010 Promyšlené zalomení. Kabelové nůžky s nastavitelnými a výkyvnými teleskopickými rukojeťmi. Při stříhání kabelů v zúžených prostorech dosud elektroinstalatéři potřebovali mnoho síly a zručnosti. Nové kabelové nůžky KNIPEX nyní tyto práce usnadní a zpříjemní. Díky výkyvným teleskopickým rukojetím lze individuálně nastavit rozestup ramen. Díky tomu je přenos síly optimální. Kdo musí zapojovat kabely v celé budově, ocení princip rohatky se západkou, který šetří síly. výkyvné rukojeti pro nastavení optimálního rozestupu ramen při průměru kabelů až 38 mm; zejména vhodné pro práci v zúženém prostoru pohodlná práce díky principu rohatky se západkou a nízké hmotnosti teleskopické rukojeti pro vysoké zatížení z hliníkové oválné trubky; výsuvné až na 700 mm pro maximální páku u velkých průměrů kabelů; lze zasunout na 550 mm pro minimální nároky na místo při přepravě výměnná řezná hlava velký rozsah řezů do max. Ø 38 mm (např. 4x70 mm² NYY) u měděných a hliníkových kabelů s jedním i více vodiči snadný, čistý řez díky optimální geometrii břitů nastavitelný šroubový kloub Novinky 2010 Minimální délka rukojetí pro snadnou přepravu maximální délka pro dosažení velké páky mm Ø mm mm 2 MCM leštěná hlava, rukojeti s vícesložkovými měděné + hliníkové kabely vícežilové vodiče s jedním a více dráty Individuální nastavení délky rukojetí a princip rohatky se západkou usnadňují práci, a to zejména v zúžených prostorech mm 600 mm 650 mm Nastavte požadovaný rozestup ramen. Po prvním dílčím řezu rozevřete ramena pomocí rohatky. Opakujte řez a rozevření, až je kabel přeštípnutý. 700 mm 8 9

6 Novinky 2009 Originál v kapesním formátu. Novinky Měřítko zobrazení 1:1 Kleště siko 150. výkonné, malé profesionální nářadí pro drobné práce spojené se šroubováním kvalitativní a funkční parametry jako u velkých kleští siko plynulé uchopení všech rozměrů klíčů až do 27 mm 14 poloh nastavení pro pohodlné uchopení rukou nehrozí poškození hran u citlivých povrchů díky celoplošnému těsnému dosednutí souběžných čelistí zdvih úchopových čelistí umožňuje rychlé utažení a povolení šroubových spojů na principu rohatky se západkou Pro použití: v průmyslu i řemeslné výrobě např. šroubování, ohýbání, lisování, přidržování při sportu a ve volném čase např. palubní nářadí/člun, potápění, jízdní kola pro hobby a domácí dílnu např. modelářství, lepení, uzavírání článků řetězů v domě a zahradě např. armatury, montáž nábytku, zahradní náčiní, stěhování niklované kleště, rukojeti potažené niklované kleště, rukojeti s nastavitelných mm palce mm pozic Malé profesionální nářadí s kvalitativními a funkčními parametry jako u velkých kleští siko. Snadná, bezpečná a efektivní práce: 14 možností nastavení ergonomické polohy rukojeti a různých velikostí obrobků. Univerzální kleště siko mini k šroubování, ohýbání, lisování a přidržování

7 Novinky 2009 Minimální velikost. Maximální kvalita. Novinky Měřítko zobrazení 1:1 Cobra 125: Profesionální kvalita v nejmenším formátu. profesionální nástroj pro jemné mechanické aplikace kvalitativní a funkční parametry jako u velkého nářadí Cobra 13 poloh nastavení pro pohodlné uchopení rukou lepší přístupnost při velmi stísněných prostorových podmínkách malý rozměr, velký rozsah uchopení až 27 mm pro použití: v průmyslu, např. elektropneumatická zařízení, jemná mechanika v řemeslné výrobě, např. montáž nábytku a kování pro hobby, např. pro modeláře a kutily při sportu a ve volném čase, např. jízdní kolo v domě a zahradě kleště šedě fosfátované atramentolem, leštěná hlava, rukojeti potažené umělou hmotou bránící sklouznutí mm Ø palce Ø mm mm Posiciones de ajuste Kleště pro všechny případy: Kleště Cobra 125 se vejdou do každé kapsy a jsou univerzálně použitelné. Délka 125 mm a hmotnost pouze 85 g: Nejmenší kleště Cobra jsou profesionální nářadí pro jemné aplikace v průmyslu i řemeslné výrobě, při zálibách i ve volném čase. Minimální velikost maximální výkon: Cobra 125 nabízí kvalitativní a funkční parametry jako velké nářadí Cobra

8 Novinky 2009 Pro vícebřité nástroje + 30 % Novinky 2009 Osvědčená klasika ještě lepší. Alligator s rozsahem uchopení zvětšeným o 30 % optimalizovaný přestavovací mechanismus nyní s 9 polohami nastavení lepší přístup k obrobku díky štíhlejšímu tvaru hlavy ergonomicky optimalizované rukojeti pro lepší manipulaci nynější rozsah: rozměr klíče až 46 mm, průměr trubek až 2 Alligator Kabelové nůžky s rozvírací pružinou. pro snadné řezání kabelů z Cu a Al citelné odlehčení svalů paže kalené ostří s přesným výbrusem řeže hladce a čistě, bez deformace kabelu nastavitelný, samosvorný závitový kloub kleště černě fosfátované atramentolem, leštěná hlava, rukojeti potažené umělou hmotou bránící sklouznutí kleště černě fosfátované atramentolem, leštěná hlava, rukojeti s vícesložkovými povlak pochromované kleště, rukojeti potažené bránící sklouznutí mm Ø palce Ø mm mm nastavitelných pozic mm Ø mm mm 2 AWG brunýrované nářadí, rukojeti potažené brunýrované nářadí, rukojeti s / /0 měděné + hliníkové kabely vícežilové vodiče s jedním a více dráty pochromované kleště, rukojeti potažené bránící sklouznutí pochromované kleště, rukojeti izolované vícesložkovými obaly, certifikace VDE pochromované kleště, rukojeti izolované ponorem v lázni, certifikace VDE Krátké a přesné. Rovný a čistý řez nůžkami na řezání hadic a ochranných trubek. na řezání tenkostěnných plastových trubek (např. plastových korugovaných trubek) do Ø 25 mm a hadic, a to i vyztužených tkaninou (např. pneumatických), z plastů a pryže stříhají rovně a čistě, bez deformací Chráněné. Uspořádané. Na dosah. Sada kleští ve dvoubarevné podložce z pěnové hmoty. kleště jsou přehledně uspořádané a dobře chráněné způsob uspořádání vhodný pro všechny běžné pojízdné dílny a zámečnické stoly na výběr jsou tři sady: Basic, kleště na pojistné kroužky a na vodní čerpadla V chromované, z tuhé umělé hmoty vyztužené optickými vlákny Náhradní nůž pro Řezné hodnoty mm Ø mm Contenido V Sada kleští Basic 4 kleště v pěnové vložce , , , V Sada kleští na pojistné kroužky 6 kleště v pěnové vložce J1, J2, J21, A1, A2, A V Sada kleští instalatérské 3 kleště v pěnové vložce , ,

9 Novinky 2008 Novinky 2008 KNIPEX-CoBolt Kompaktní pákové kleště 60 mm Pákové kleště mm nová konstrukce kloubů a naklonění hlavy o 20 umožňují přesné stříhání velmi tenký dvousložkový potah umožníuchopení kleští CoBolt tak, aby neklouzaly v ruce integrovaná rozvírací pružina výrazně zmenšuje sílu potřebnou pro udržení kleští břity z odolné chromvanadové oceli štípají vysoce pevnou předpínací ocel a dráty ze zušlechtěné oceli až do 48 HRC optimalizovaná geometrie břitů pro minimální námahu vysoká zatížitelnost a dlouhá životnost elastomerová vložka v přikovaném dorazu pohodlně tlumí náraz při řezu rukojeti z oválné trubkové oceli pro maximální tuhost v ohybu robustní vícesložkové potahy rukojetí zabraňující klouzání nožová hlava nastavitelná ve 12 polohách, vyměnitelná mm Ø mm Ø mm Ø mm Ø mm kleště černě fosfátované atramentolem, rukojeti s tenkými kleště černě fosfátované atramentolem, rukojeti potažené kleště černě fosfátované atramentolem, rukojeti s tenkými HRC 19 HRC 40 HRC 48 mm Ø mm Ø mm Ø mm hlava šedě fosfátovaná atramentolem, rukojeti s vícesložkovými kleště černě fosfátované atramentolem, rukojeti potažené Pákové kleště na pletivo měkký drátalambre středně tvrdý drát tvrdý drát tvrzený pružinový drát hlava šedě fosfátovaná atramentolem, Bezpečné blokování pomocí snadno rukojeti s ovladatelné pružinové svorky HRC 19 HRC 40 HRC 48 mm Ø mm Ø mm Ø mm

10 Novinky 2008 KNIPEX-Cobra Novinky 2008 KNIPEX-MultiCrimp se 3 výměnnými nástavci + 30 % se 5 výměnnými nástavci rozsah uchopení zvětšený o 30 % výhodná poloha rukou díky optimalizovanému jemnému nastavení lepší přístupnost obrobku díky štíhlejšímu konstrukčnímu tvaru osvědčená, patentovaná technika nastavení stisknutím tlačítka mm Ø palce Ø mm mm nastavitelných pozic kleště šedě fosfátované atramentolem, leštěná hlava, rukojeti potažené umělou / hmotou bránící sklouznutí kleště šedě fosfátované atramentolem, leštěná hlava, rukojeti s vícesložkovými / pochromované kleště, rukojeti potažené bránící sklouznutí / pochromované kleště, rukojeti s / Kapacita AWG Použití mm mm 2 Neizolované otevřené konektory, 250 0,5-6, lisování stáčením Izolovaná kabelová oka + 0,5-6, konektory Dutinky 0,25-6, kalené kleště, rukojeti s vícesložkovými kalené kleště, rukojeti s vícesložkovými Neizolované otevřené konektory, 250 0,5-6, lisování stáčením Izolovaná kabelová oka + 0,5-6, konektory Dutinky 0,25-6, lehké, vysoce kvalitní krimpovací kleště pro profesionální uživatele nářadí pro nejrůznější potřeby v terénu snadná výměna krimpovacích zápustek z praktického rychlovýměnného zásobníku bez dalšího nářadí Kleště na pojistné kroužky se zahnutím 45 kleště na pojistné kroužky se špicemi zahnutými o 45 umožňují přístup k zakrytým pojistným kroužkům také tam, kde překáží jiná konstrukční součást výborná viditelnost špicí mm Ø mm J kleště černě J fosfátované atramentolem, J leštěná hlava, rukojeti potažené J J J A22 mm Ø mm A kleště černě A fosfátované atramentolem, A leštěná hlava, rukojeti potažené A A Kolíkový klíč na rozvodné skříně s bezkontaktním vyhledávacím zařízením na střídavý proud Hz pro běžné skříňové rozvaděče a uzavírací systémy čtyři různé profily klíčů mm mm mm mm / Neisolovaná kabelová oka + 0,5-10, konektory Neizolované kabelové spojky 1,5-10,
