1 SOLÁRNÍ OHŘÍVAČ VODY Návod k použití 100% ekologický produkt, chrání životní prostředí a šetří energii

2 PRINCIP FUNKCE POPIS SOLÁRNÍHO OHŘÍVAČE AVENBERG 4 Horká voda Studená voda Nádrž na vodu Směr slunečního záření Vakuová trubice Netlakový solární ohřívač vody pracuje na principu přirozené cirkulace vody mezi solárními kolektory a vodní nádrží. Jakmile se voda ve vakuových trubicích zahřeje, přirozeně vystoupá do nádrže, zatím co studená voda v nádrži proudí směrem dolů do vakuových trubic, čímž se zajistí cirkulace vody v celém systému. V trubicích dochází k přímému ohřevu vody, která stoupá nahoru do zásobníku. Tento proces se neustále opakuje a pokud jsou trubice osvícené sluncem, proces ohřevu je ještě intenzivnější. Vakuové trubice dokáží využít i tzv. difúzní záření, tedy ohřívají vodu i když je slunce za mraky. Systém nevyžaduje téměř žádnou údržbu. 1. Vnější nádrž 2. Vrstva tepelné izolace 3. Vnitřní nádrž 4. Přetlakový otvor 5. Boční kryt 6. Výpusť teplé vody 7. Otvor pro připojení 8. Přívod studené vody přídavného elektrického 9. Vakuové trubice ohřívače (variantně) 10. Stojan 11. Silikonový těsnící kroužek 12. Příčný nosník podpěry 13. Podpěra trubic 14. Ochranné (kruhové) těsnění 1

3 ZÁKLADNÍ TECHNICKÉ ÚDAJE POZNÁMKA K INSTALACI Nádrž: Vnitřní nádrž: SUS 304-2B Nerezová ocel (potravinářská jakost) Vacuum Tube Gross Capacity(Ta Vnější Model nádrž: Galvanická ocel D x L Number Absorption nk+tubes) Izolace: Polyuretanová ( mm ) pěna ( pcs ) ( m2 ) (L) 47/ x Uchování tepla teplé vody: až 72 hodin 47/ x Vakuové solární trubice 47/ x Materiál: extrémně odolné borosilikátové sklo 47/ x / x Průměr trubic: 58 mm 58/ x Délka: 1800 mm 58/ x Odolnost proti krupobití: až 25 mm 58/ x / x Tloušťka: 1,8 mm 58/ x Stojan: 70/ x Materiál: galvanická ocel Dodatečné příslušenství: elektrický ohřívač, řídící jednotka, plováková komora ASISTENT, hořčíková tyč, reflektor, apod. 1. V případě, že se rozhodnete pro instalaci solárního ohřívače vody na střeše což vyžaduje práci ve výšce, dbejte prosím zvýšené opatrnosti při montáži. Doporučujeme kontrolu krovu v místě instalace a montáž svěřit autorizované firmě. 2. Pečlivě se seznamte s tímto manuálem před tím, než začnete ohřívač instalovat. Instalace systému je zvládnutelná uživatelsky, vyžaduje však určitou technickou zdatnost. Instalaci systému doporučujeme svěřit odborné instalatérské firmě nebo kvalifikovanému montérovi 3. Buď nádržemi a reflektory, neboť jsou velmi křehké.aterial: Galvanized steel Optional Accessories: Electric Heater, Controller, Assitant Tank, Magnesium Stick, Reflector and so on. POZNÁMKA K INSTALACI 1. Protože instalace solárního ohřívače vody vyžaduje práci ve výšce, dbejte prosím zvýšené opatrnosti při montáži. 2. Pečlivě se seznamte s tímto manuálem před tím, než začnete ohřívač instalovat. dně provedena kvalifikovaným montérem. 3. Buďte velmi opatrní při manipulaci s vakuovými trubicemi, nádržemi a reflektory, neboť jsou velmi křehké. 3

4 PODPĚRY (1) PODPĚRY (2) Obrázek Položka Název části Obrázek Položka Název části A Díly přední podpěry F Přední šikmé podpěry B Držáky nádrže G Zadní šikmé podpěry C Díly zadní podpěry H Příčný nosník D Postranní šikmé podpěry I Základové patky E Přední (1 ks) a zadní (2 ks) příčná vzpěra J Podpěra základního rámu (pokud je součástí) 5

5 MONTÁŽ ( 1 ) MONTÁŽ ( 2 ) Spojte A s C dále připojte B přimontujte E (přední a zadní příčná vzpěra) přimontujte G (4 ks, do výše uvedené pozice) dále připojte D Zopakujte výše uvedené kroky; pomocí E spojte obě části přimontujte H přimontujte J (pokud je součástí balení) přimontujte I (4ks) Na podpěry nasaďte nádrž do B a čtyřmi šrouby přimontujte přimontujte E (přední příčná vzpěra) přimontujte F ( 2ks) Po dokončení výše uvedených kroků, dotáhněte podpěry pomocí šroubů. 7

6 MONTÁŽ ( 3 ) POSTUP INSTALACE ( 1 ) 1. Jak efektivně předejít zásahu bleskem? Solární systém lze instalovat volně na zem, např. v případě použití pro solární ohřev bazénu, nebo na střechu v případě použití pro solární ohřev TUV. Před instalací solárního ohřívače vody na střechu se Držák trubic vložte do J (pokud je součástí balení) Opatrně nasaďte trubice do nádrže a lehce s nimi otočte aby dosedly správně těsnící kroužky Ochranné těsnění a trubice namočte mýdlovou vodou nebo saponátem pro snazší montáž Trubice upevněte do držáku ujistěte, zda nepřesahuje nad úroveň stávajícího hromosvodu. V takovém případě byste měli stávající hromosvod posunout tak, aby byl namontovaný minimálně 50 cm nad úrovní solárního ohřívače vody. Tyto kroky konzultujte s odbornou firmou a zajistěte si potřebnou revizi hromosvodu. Solární ohřívač vody nesmí být napojen přímo na hromosvod. Pamatujte, že může dojít ke škodám na zdraví nebo majetku! Pokud je to nezbytně nutné, solární ohřívač vody izolujte. 2. Typy pro instalaci výběr místa Při přepravě a instalaci manipulujte se zařízením velmi opatrně a svědomitě. Pečlivě vyberte vhodné místo. Pro optimální výkon solárního systému je nutné aby byl vystaven přímému slunečnímu záření a místo nebylo zastíněno okolními budovami nebo stromy. Systém by měl být umístěn co nejblíže k místu spotřeby aby nedocházelo k tepelným ztrátám. Nejlepších výsledků dosáhnete umístěním na střechu se sklonem 8 30 Zkontrolujte, zda těsnící kroužky na nádrži dobře těsní. 9

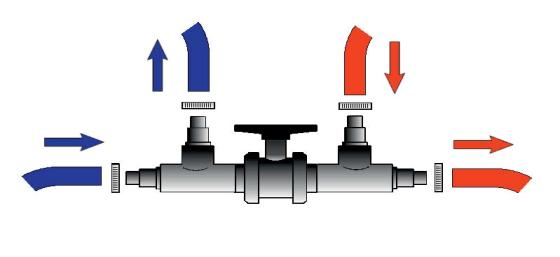

7 SCHÉMA INSTALACE OHŘEV BAZÉNU SCHÉMA INSTALACE - OHŘEV TUV Studená voda proudící z bazénu do solárního systému Regulační ventil (škrtící ventil) pro regulaci průtoku solárním systémem Ohřátá voda proudící ze solárního systému do bazénu Ventilační otvor musí zůstat bezpodmínečně otevřen! Slouží jako pojistka v případě přehřátí systému jinak hrozí poškození! V případě, že by došlo k vysokému ohřátí vody slouží jako otvor pro únik vody nebo vodní páry! Doporučujeme namontovat trubku v úhlu 90 (tvar sifonu) Elektrický ohřívač vody (variantně) Potrubí na horkou vodu Potrubí na studenou vodu Potrubí ventilace Nádrž na vodu Vakuové trubice Střecha Místo pro instalaci vyberte tak, aby měl solární článek dostatek přímého slunečního svitu místo v zahradě nebo v blízkosti bazénu. Tím zajistíte optimální fungování solárního ohřevu. Solární systém je možné instalovat na střechu domu příp. zahradní stavby. Optimální orientace solárních článků je na jih, jihozápad nebo jihovýchod. Vezměte v úvahu i okolní provoz zahradních strojů, např. travních sekaček, aby nedošlo k mechanickému poškození článků odletujícími kameny. Solární články nainstalujte podle "schématu instalace" ke zpětné větvi filtrace Vašeho bazénu. Doporučujeme použití pískové filtrace, čerpadlo filtrace by mělo mít dostatečný výkon pro instalaci a provoz solárního ohřevu v blízkosti bazénu. V případě, kdy bude panel instalován ve větší vzdálenosti od bazénu nebo vysoko nad vodní hladinou bazénu, je nutno instalaci konzultovat s odborníkem. Ke správné instalaci d o p o r u č u j e m e p o u ž í t ruční regulaci průtoku tvořenou 2 T-kusy s kulovým ventilem a dostatečnou délkou potrubí z PE, PP Ventil studené vody Ventil horké vody Než začnete vodu využívat (např. ke sprchování nebo koupání), nejprve rukou otestujte její teplotu. Tím zabráníte případnému opaření Solární systém připojte do zpětné větve bazénové filtrace schéma instalace. Po rozpojení zpětné větve zapojte ruční regulaci průtoku tak, aby hadice nebo trubka napojená na odbočku prvního T kusu ruční regulace průtoku směřovala do přívodu vody solárního systému. Odbočku druhého T kusu ruční regulace průtoku propojte s trubkou výpustě vody ze solárního systému. Zkontrolujte zapojení systému a dotáhněte potrubí. Slunce předává tepelnou energii chladné vodě proudící do solárního systému. Ruční regulace průtoku umožňuje zajištění průtoku vody solárním systémem, ale i regulaci teploty vody která se vrací zpět do bazénu. Otevřením kulového ventilu lze zcela vyřadit solární systém z provozu. Vźdy zajistěte, aby byl solární systém naplněn vodou a nedošlo k jeho poškození! 11 Vodovodní kohoutek

8 NÁVOD K OBSLUZE (1 ) NÁVOD K OBSLUZE ( 2 ) 1. Napuště ní st ude né vody Otevřete ventil pro napuštění studené vody. Napouštějte nádrž, dokud voda nezačne vytékat z ventilačních průduchů, což značí, že je nádrž plná studené vody.. Poté ventil zavřete. Ventilační otvor musí zůstat vždy otevřen, doporučujeme instalaci trubky, která zajistí dostatečnou výšku hladiny zásobníku a zároveň zajistí přetlakový otvor v případě, že dojde k přehřátí vody v zásobníku možnost úniku vodních par. Pozor! V případě zaslepení tohoto otvoru může dojít k poškození systému! Vždy zajistěte, aby zásobník byl naplněn vodou a nedošlo tak k poškození systému nebo vakuových trubic. 2. Uchování tepla Během vystavení slunečnímu záření, vysoce efektivní solární ohřívač vody automaticky absorbuje solární energii a ohřívá vodu. Následně je nádrž schopna uchovat horkou vodu po dobu 72 hodin, čímž umožní dlouhodobé užívání teplé vody. Při teplotách pod -10 C je doporučeno vypustit všechnu vodu ze solárního systému, aby nedošlo k poškození vlivem mrazu 3. Při používání Otevřete ventil horké vody za účelem vypuštění nádrže a zkontrolujte, zda není příliš horká (může dojít k opaření). Pokud je voda příliš horká, nařeďte ji částečně se studenou pro získání optimální teploty tekoucí vody. V létě nebo slunných dnech zajistěte vždy doplňování vody v případě, že byla spotřebována (to neplatí při použití při průtoku při ohřevu bazénu), aby nedošlo k odpaření vody ze zásobníku a trubic a poškození systému!!! 4. V případě použití systému pro ohřev TUV, doporučujeme zakoupení TANK ASISTENTU, který funguje na principu plovákové komory a sám zajistí vždy automatické doplnění zásobníku v případě spotřebování teplé vody resp. objemu zásobníku. Tím zajistíte neustálé doplňování vody. 5. Pokud je spotřeba ohřáté vody v letních měsících nízká, nebo v případě Vaší nepřítomnosti hrozí přehřátí systému a odpaření vody doporučujeme systém zakrýt povrch solárního kolektoru např. tkaninou. 6. Nikdy nedoplňujte systém studenou vodou, pokud byl před naplněním prázdný a byl vystaven solárnímu záření! Solární trubice se ohřívají na teplotu až kolem 240 C a v případě následného naplnění studenou vodou hrozí jejich poškození-popraskání!!! V takovém případě nelze uplatnit záruku!!! 7. Přídavný elektrický ohřívač vody (variantně) Vzhledem ke změnám klimatu, např. při nedostatečném slunečním záření, můžete k solárnímu ohřívači, v případě, že je nádrž plná vody, připojit přídavný elektrický ohřívač. Při instalaci přídavného elektrického ohřívače, bez řídící jednotky, se prosím ujistěte, že je tento ohřívač vybaven jističem proti zkratu, což přispěje k bezpečnějšímu použití. Nezapomeňte přídavný elektrický ohřívač vypnout před tím, než začnete čerpat vodu (např. pro sprchování). 8. Systém nesmí být připojen na přívod tlakové vody bez plovákové komory s omezovacím ventilem, ani jinak tlakován. 9. V případě, že se v oblasti použití vyskytuje větší prašnost, je vhodné vakuové trubice otřít, nebo opláchnout vodu. 13

9 ÚDRŽBA ( 1 ) ÚDRŽBA ( 2 ) 1. Co dělat v případě výskytu vodního kamene? 3. Kdy je nejlepší doba na napuštění solárního ohřívače vodou? Stabilní teplota ve vakuových trubicích může dosáhnout až Vodní kámen se běžně vyskytuje při teplotách vyšších než 70 o C. Nejlepší doba na odstraňování vodního kamene je na konci podzimu nebo na začátku zimního období poté, kdy bylo zařízení používáno po dobu dvou letních sezón. Také záleží na kvalitě vody v místě používání zařízení. K čistění vodního kamene je vhodné použít speciální kartáč a zředěnou kyselinu chlorovodíkovou. Vodní kámen pravidelně odstraňujte, zejména ze solárních trubic, jinak může dojít ke snižování účinnosti 2. Co dělat, když v trubicích přes zimu zamrzne voda? Voda v trubicích může zamrznout ze dvou důvodů. Prvním důvodem mohou být trubice. Druhým důvodem je kvalita potrubí. Nevhodný výběr izolace potrubí může způsobit jeho zamrznutí. Kvalitní hliníkovéplastové potrubí je odolné vůči vysokým i nízkým teplotám. Jediný způsob, jak předejít tomuto problému je nepřetržitě udržovat cirkulaci vody v potrubí. Při teplotách pod 10 C doporučujeme vypuštění systému 240 o C. Pokud při takové teplotě napustíte do trubic studenou vodu, trubice mohou explodovat. Abyste prodloužili životnost vakuových trubic, nejlepší doba na naplnění vodou je během noci nebo následující ráno, nebo v okamžiku kdy nejsou vystaveny solárnímu záření. 4. Co znamená běžná údržba? a. Vakuové trubice by měly být vyměněny v případě, že je s nimi něco v nepořádku. b. Nádrž by měla být vyměněna, pokud netěsní (uniká z ní voda) nebo v případě poškození těsnících kroužků jejich výměna. c. Jakékoli poškozené příslušenství a součástky by měly být okamžitě vyměněny. d. Pokud se objeví závady, které nejste schopni odstranit, obraťte se na kvalifikovaného opraváře. 15
