Zakládání staveb. 06. Vlastnosti hornin, vytýčení objektu

Transkript

1 S třední škola stavební Jihlava Zakládání staveb 06. Vlastnosti hornin, vytýčení objektu Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Objemová hmotnost ( v kg/m 3 ) Pórovitost Úhel přirozeného sklonu Těžitelnost- rozpojitelnost ( mírou těžitelnosti je množství práce za daných podmínek ) Těžitelnost- rozpojitelnost Rozpojitelnost závisí na soudržnosti zeminy, objemové hmotnosti, velikosti zrn Dle vlastností rozdělujeme do sedmi tříd dle stupně rozpojitelnosti

3 Tř charakteristika příkladně Obj.hmotn. sypké rypné kopné drobivé lehce trhatelné těžce trhatelné těžce trhatelné 1. Soudržné měkké konzistence, neulehlé rypné nesoudržné, štěrková zrna do 5cm 2. Lehce rozpojitelné, soudržné, nesoudržné středně ulehlé do zrn 10cm 3. Středně rozpojitelné soudržné,nesudr.ulehlé s kameny max.25mm 4. Těžko rozpoj.soudržné převážně tvrdé konz., nesoudržné, silně rozpukané a zvětralé, kašovité konzistence až tekoucí 5. Lehce trhatelné, silně rozpukané a zvětralé, nesoudržné s kameny do objemu 0,1m 3 6. Dtto 5.třída, mohutné vrstvy, dále horniny ze sedmé třídy popraskané s trhlinami 7. Horniny velmi těžko trhatelné Ornice, hlína, písčitá hlína, hlinitý písek, písek, suť 1610 kg/m 3 Dtto, spraš 1610 kg/m 3 Jílovitá hlína, písčitý štěrk,silně zvětralé břidlice a sklalní horn. Tuhý jíl, písčitý jíl, jílovitá hlína, hrubý štěrk, kameny nad 25mm, naplaveniny Skalní a poloskalní horniny s vrstvami do tloušťky do 15cm, hrubý štěrk s kameny,opuka,zmrzlá zemina Dolomit, vápenec, pórovitý čedič, křemitá břidlice, rula s trhlinami Slepence s křemičitým tmelem, křemence, rohovce, žula, čedič, andezit, rula, granulit 1770 kg/m kg/m kg/m kg/m kg/m 3

4 Druh horniny Velikost zrn v mm jíly a slíny Pod 0,1 písek 0,1 0,5 štěrk 0,5-125 kámen Nad 125

5 Pozor na nutnost použití koeficientu nakypření KN 1,2 1,3 Objem zeminy v pevném stavu násobíme koeficientem nakypření pro objem zeminy k odvozu Pozor na uvedené objemové hmotnosti vztahují se k rostlému stavu

6 Práce na suchu Nad volnou nebo sníženou hladinou podzemní vody se zeminami přirozené vlhkosti Práce v mokru Se zeminami silně rozmáčenými spodními, povrchovými nebo srážkovými vodami Práce ve vodě Pod hladinou vody, vykopávky při hladině vody snížené soustavným čerpáním

7 Povrchové Povrchové Podzemní či gravitační Kapilární Pevné - led

8 Odporem proti rozpojování síla, kterou musí pracovní nástroj překonat při rozpojení rostlé zeminy Vrstevnatost ovlivní vnikání zubů nástroje Lepivost prodlužuje vyprazdňování pracovního nástroje, zbylá zemina zmenšuje užitečný obsah Kypřivost zeminy vliv na výkon strojů, kde je uváděn v m 3 za časovou jednotku Úhel přirozené sklonitosti úhel, kdy zemina v přirozeném svahování nesjíždí, ovlivněno vlhkostí

9 Předání dokladů Stavební povolení Schválená projektová dokumentace Vyznačení hranice staveniště Řešení připojení inženýrských sítí Podzemní vedení na území ZS Základní vytyčení stavby

10 a) kolík c) dvojitý kříž b) laťový kříž d) rohová lavička e) profilová lavička

11 Vytýčení obvodu budovy pomocí lavičky a vytyčovacího kolíku Vytýčení základů přenesením z hřebíků na lavičče Roh domu přenesený na teren označený hřebíkem, provázek nebo drát vyznačuje vnější strany budoucího zdiva

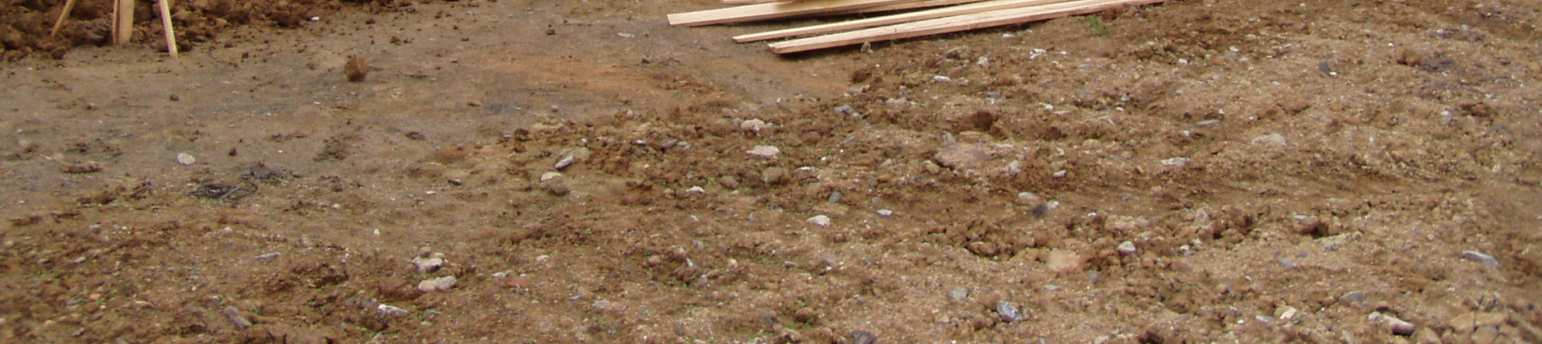

12 Vytvoření pláně na které se bude stavět Povrchové odvodnění stavební jámy

13 Vytyčení a vyznačení výkopu

14

15

16

17

18

19

20
