Ostrava. Olomouc. Jihlava. Zlín. Brno. České Budějovice. Plzeň PRAHA Vlastějovice Litice. Horní LIBEREC Řasnice Libochovany Dubnice Bezděčín

Transkript

1

2

3 Horní LIBEREC Řasnice Libochovany Dubnice Bezděčín Tachov Dolánky Ústí n.l. Chlum Chraberce Smrčí Úhošťany Košťálov Straškov Královec Děpoltovice Rvenice Hradec Králové Karlovy Vary Velká Černoc Pamětník H.Tašovice Bystřec Plaňany Pňovany Těškov Pardubice Plzeň PRAHA Vlastějovice Litice Mítov Olomouc Ostrava Svrčovec Jihlava Brno Zlín České Budějovice

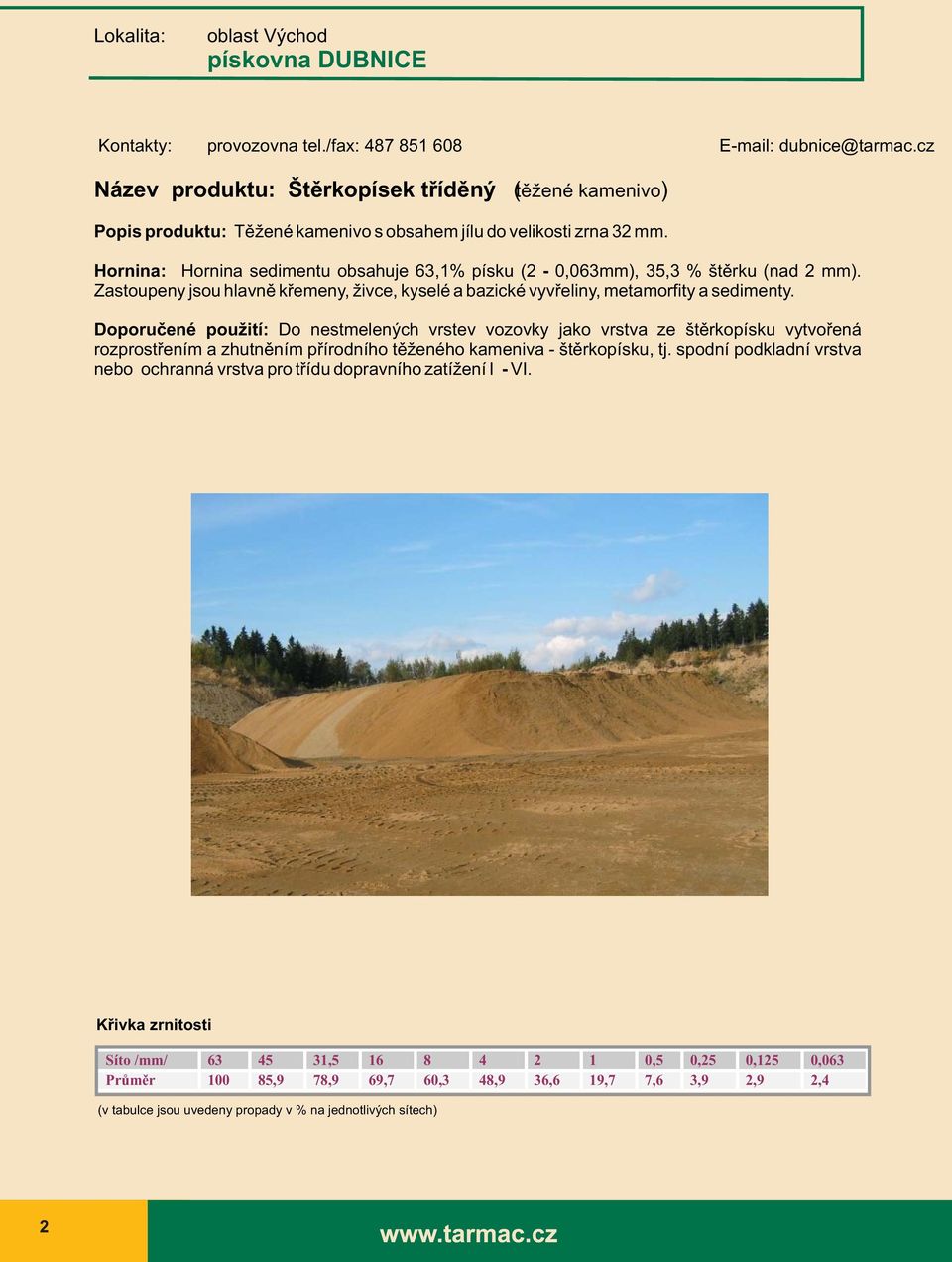

4 oblast Východ pískovna DUBNICE Kontakty: provozovna tel./fax: Název produktu: Štěrkopísek tříděný (těžené kamenivo) Popis produktu: Těžené kamenivo s obsahem jílu do velikosti zrna 32 mm. Hornina: Hornina sedimentu obsahuje 63,1% písku (2-0,063mm), 35,3 % štěrku (nad 2 mm). Zastoupeny jsou hlavně křemeny, živce, kyselé a bazické vyvřeliny, metamorfity a sedimenty. Doporučené použití: Do nestmelených vrstev vozovky jako vrstva ze štěrkopísku vytvořená rozprostřením a zhutněním přírodního těženého kameniva - štěrkopísku, tj. spodní podkladní vrstva nebo ochranná vrstva pro třídu dopravního zatížení I - VI. Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr ,9 78,9 69,7 60,3 48,9 36,6 19,7 7,6 3,9 2,9 2,4

5 oblast Východ pískovna DUBNICE Kontakty: provozovna tel./fax: Název produktu: Štěrkopísek 0/32 (těžené kamenivo) Popis produktu: Těžené kamenivo vytříděné na technologické lince do velikosti zrna 32 mm. Hornina: Hornina sedimentu obsahuje 63,1% písku (2-0,063mm), 35,3 % štěrku (nad 2 mm). Zastoupeny jsou hlavně křemeny, živce, kyselé a bazické vyvřeliny, metamorfity a sedimenty. Doporučené použití: Do nestmelených vrstev vozovky jako vrstva ze štěrkopísku vytvořená rozprostřením a zhutněním přírodního těženého kameniva - štěrkopísku, t.j. spodní podkladní vrstva pro třídu dopravního zatížení I - VI. Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr ,9 65,6 37, ,4 6,6 3,6 2,5 2,1 Min odchylka ,9 13 9,3 8,8 7,2 4,4 2,2 1,3 1 Max odchylka ,8 90,1 73,5 51,8 26,7 11,6 6,7 5,4 5

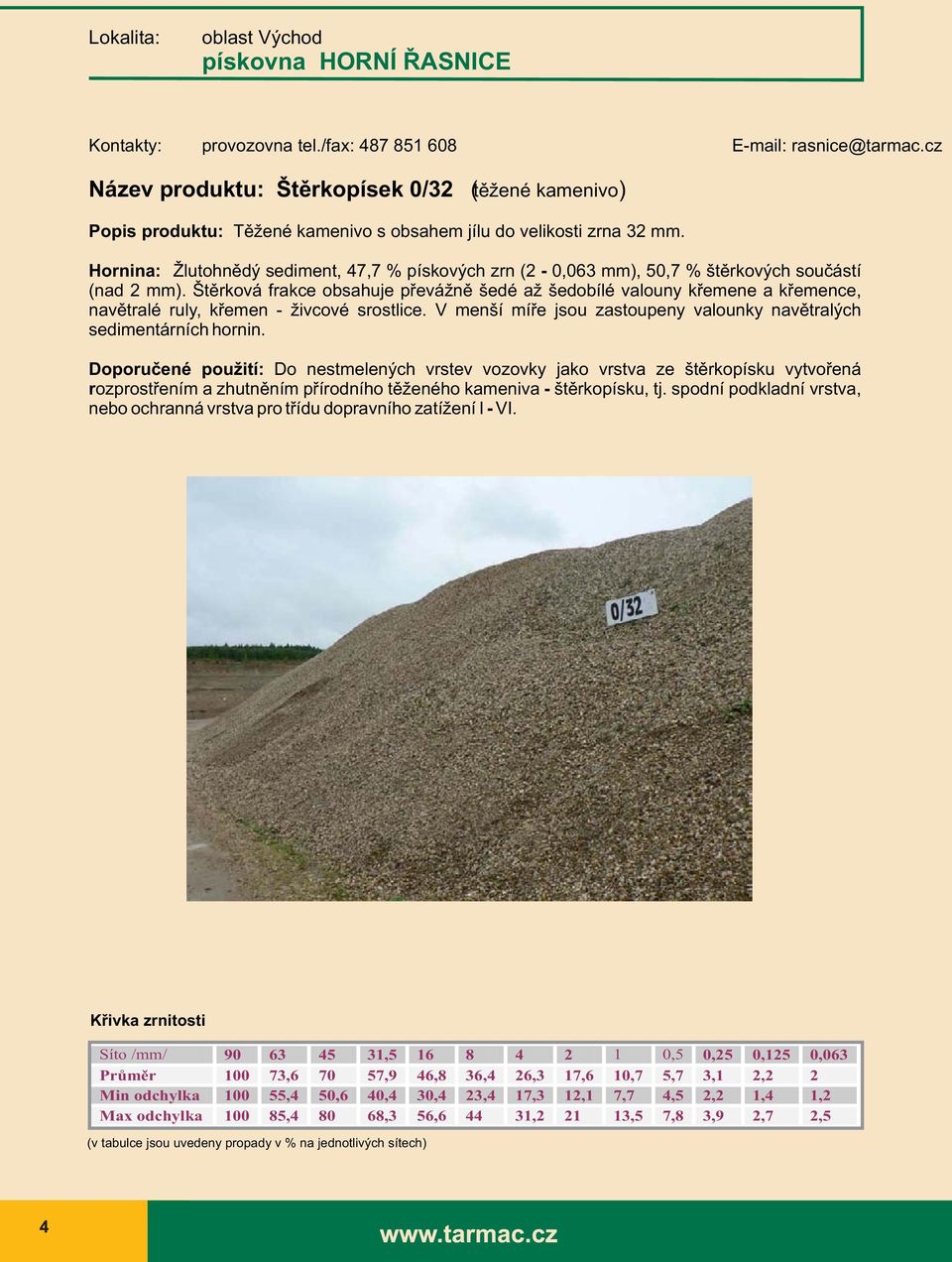

6 oblast Východ pískovna HORNÍ ŘASNICE Kontakty: provozovna tel./fax: Název produktu: Štěrkopísek 0/32 (těžené kamenivo) Popis produktu: Těžené kamenivo s obsahem jílu do velikosti zrna 32 mm. Hornina: Žlutohnědý sediment, 47,7 % pískových zrn (2-0,063 mm), 50,7 % štěrkových součástí (nad 2 mm). Štěrková frakce obsahuje převážně šedé až šedobílé valouny křemene a křemence, navětralé ruly, křemen - živcové srostlice. V menší míře jsou zastoupeny valounky navětralých sedimentárních hornin. Doporučené použití: Do nestmelených vrstev vozovky jako vrstva ze štěrkopísku vytvořená rozprostřením a zhutněním přírodního těženého kameniva - štěrkopísku, tj. spodní podkladní vrstva, nebo ochranná vrstva pro třídu dopravního zatížení I - VI. Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr , ,9 46,8 36,4 26,3 17,6 10,7 5,7 3,1 2,2 2 Min odchylka ,4 50,6,4,4 23,4 17,3 12,1 7,7 4,5 2,2 1,4 1,2 Max odchylka , ,3 56, , ,5 7,8 3,9 2,7 2,5

7 oblast Východ pískovna HORNÍ ŘASNICE Kontakty: provozovna tel./fax: Název produktu: Přepad (těžené kamenivo) Popis produktu: Přepad je výrobek, který vzniká odtříděním nadměrných podílů ze suroviny na třídiči Powerscreen Commander 8. Obsahuje křemenné valouny většinou kulovitého tvaru velikosti od 32 do 125 mm. Hornina: Žlutohnědý sediment, 47,7 % pískových zrn (2-0,063 mm), 50,7 % štěrkových součástí (nad 2 mm). Štěrková frakce obsahuje převážně šedé až šedobílé valouny křemene a křemence, navětralé ruly, křemen-živcové srostlice. V menší míře jsou zastoupeny valounky navětralých sedimentárních hornin. Doporučené použití: Do podloží cest, jednotlivé valouny lze použít jako dekorativní prvky v zahradní architektuře apod. Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr 94,6 77,9 52,2 25,8 9,7 2 1,6 1 0,8 0,6 0,4 0,5 Min odchylka 83,9 44,8 20,3 13,7 5,1 1,1 0,7 0,5 0,4 0,3 0,2 0,2 Max odchylka ,2 38,4 12,5 3 2,6 1,8 1,5 1,1 0,8 0,7

8 oblast Východ kamenolom BEZDĚČÍN Kontakty: provozovna tel./fax: Název produktu: 0/32 (drcené kamenivo) Popis produktu: Štěrkodrť je produktem, který vzniká v technologické lince se zrny od 0 mm do 32 mm. Hornina: Andezit (melafyr) na ložisku se vyskytují rezavě červené až zelenošedé tholeity (obecně melafyry), středně zrnité až masivní, s mandlovou texturou. Četné dutinky jsou sekundárně vyplněné různými odrůdami křemene a kalcitem. Vlastní ložisková výplň je značně postižena nestejnorodou hydrotermální přeměnou (alterací), která má nepříznivý vliv na kvalitu těžené suroviny. Melafyr vykazuje menší pevnost a je méně odolný proti nepříznivým klimatickým podmínkám. Doporučené použití: Materiál vhodný do násypů nebo do aktivní zóny, na sanace, pro podkladní vrstvy nemotoristických komunikací či jiných účelových komunikací (cyklostezky, lesní a polní cesty, přeložky silnic), jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál). Křivka zrnitosti Síto /mm/ ,5 22, ,5 0,25 0,125 0,063 Průměr ,7 36,7 12,9 6,8 5 4,1 3,5 3 2,3 2,1 2 Min odchylka ,4 11,7 2,1 1, ,9 0,7 0,5 0,3 Max odchylka ,1 26,1 14,7 12 9,6 8,1 6,5 5,2 4,9 4,7

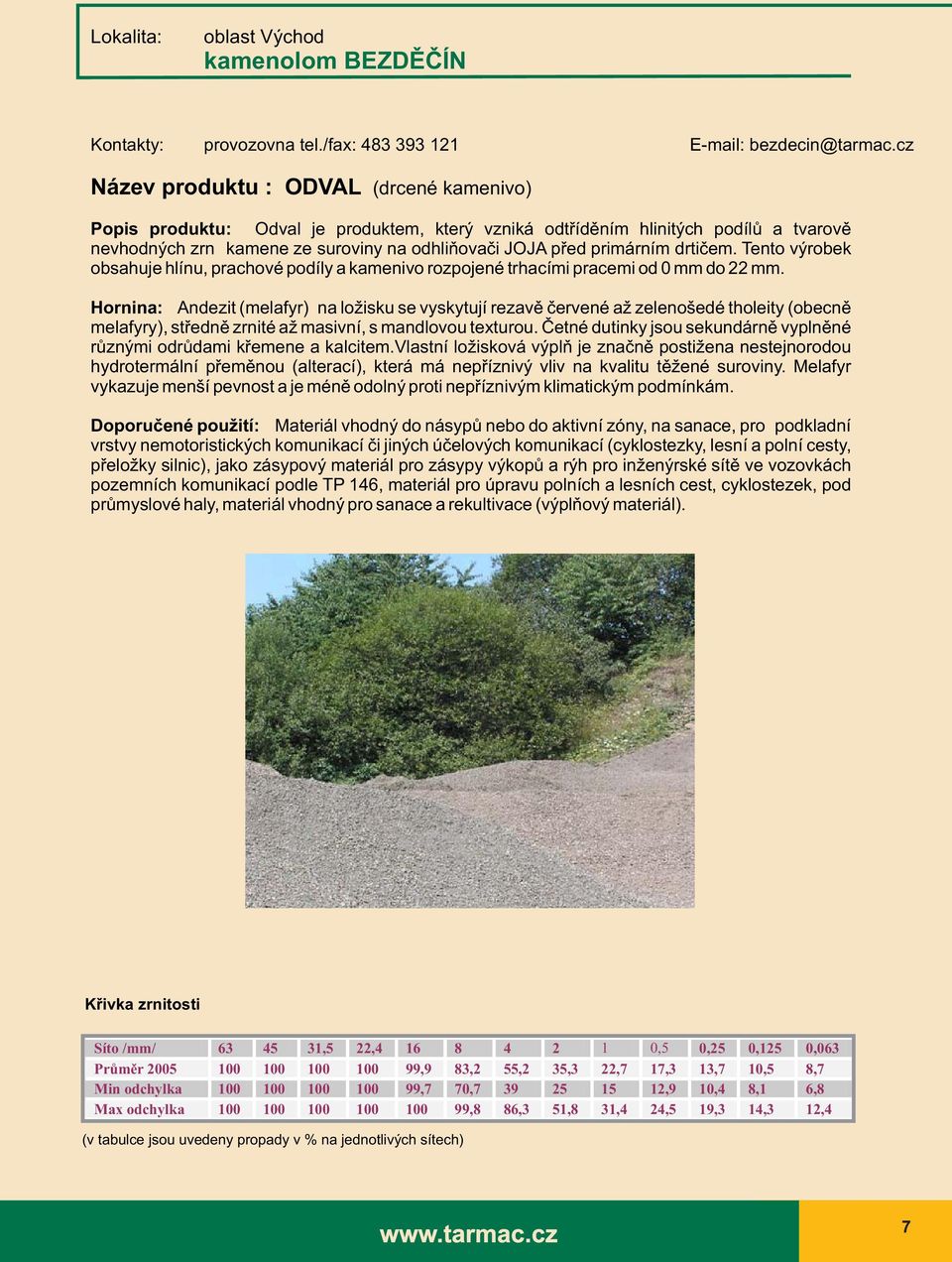

9 oblast Východ kamenolom BEZDĚČÍN Kontakty: provozovna tel./fax: Název produktu : ODVAL (drcené kamenivo) Popis produktu: Odval je produktem, který vzniká odtříděním hlinitých podílů a tvarově nevhodných zrn kamene ze suroviny na odhliňovači JOJA před primárním drtičem. Tento výrobek obsahuje hlínu, prachové podíly a kamenivo rozpojené trhacími pracemi od 0 mm do 22 mm. Hornina: Andezit (melafyr) na ložisku se vyskytují rezavě červené až zelenošedé tholeity (obecně melafyry), středně zrnité až masivní, s mandlovou texturou. Četné dutinky jsou sekundárně vyplněné různými odrůdami křemene a kalcitem.vlastní ložisková výplň je značně postižena nestejnorodou hydrotermální přeměnou (alterací), která má nepříznivý vliv na kvalitu těžené suroviny. Melafyr vykazuje menší pevnost a je méně odolný proti nepříznivým klimatickým podmínkám. Doporučené použití: Materiál vhodný do násypů nebo do aktivní zóny, na sanace, pro podkladní vrstvy nemotoristických komunikací či jiných účelových komunikací (cyklostezky, lesní a polní cesty, přeložky silnic), jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál). Křivka zrnitosti Síto /mm/ ,5 22, ,5 0,25 0,125 0,063 Průměr ,9 83,2 55,2 35,3 22,7 17,3 13,7 10,5 8,7 Min odchylka ,7 70, ,9 10,4 8,1 6,8 Max odchylka ,8 86,3 51,8 31,4 24,5 19,3 14,3 12,4

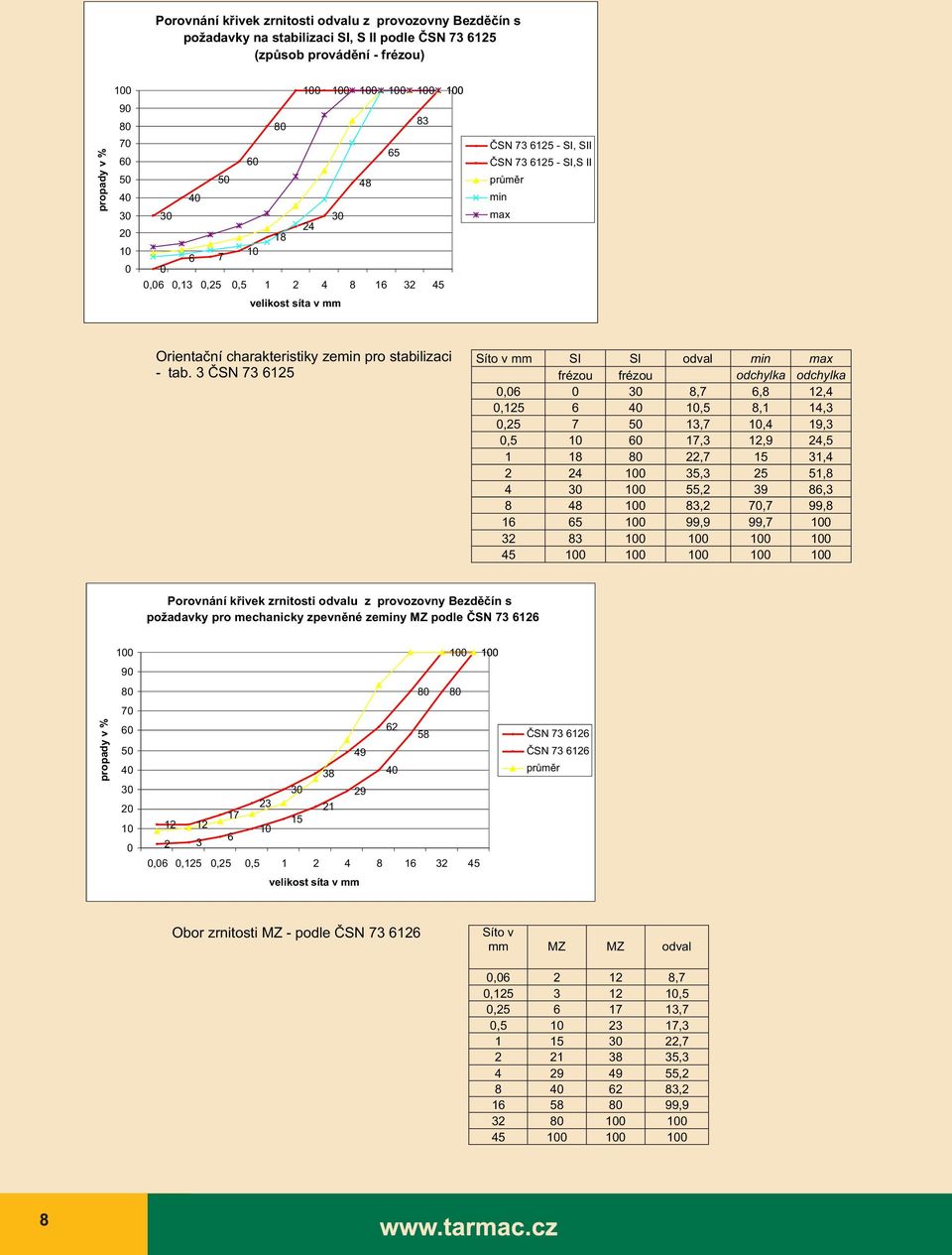

10 Porovnání křivek zrnitosti odvalu z provozovny Bezděčín s požadavky na stabilizaci SI, S II podle ČSN (způsob provádění - frézou) propady v % ,06 0,13 0,25 0, velikost síta v mm ČSN SI, SII ČSN SI,S II průměr min max Orientační charakteristiky zemin pro stabilizaci - tab. 3 ČSN Síto v mm SI SI odval min max frézou frézou odchylka odchylka 0,06 0 8,7 6,8 12,4 0, ,5 8,1 14,3 0, ,7 10,4 19,3 0, ,3 12,9 24, , , , , , , ,2 70,7 99, ,9 99, Porovnání křivek zrnitosti odvalu z provozovny Bezděčín s požadavky pro mechanicky zpevněné zeminy MZ podle ČSN propady v % ,06 0,125 0,25 0, velikost síta v mm ČSN ČSN průměr Obor zrnitosti MZ - podle ČSN Síto v mm MZ MZ odval 0, ,7 0, ,5 0, ,7 0, , , , , , ,

11 oblast Východ kamenolom CHLUM Kontakty: provozovna tel./fax: Název produktu: 0/2 (drcené kamenivo) Popis produktu: Frakce 0/2 je finálním výrobkem, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 2 mm. Hornina: Znělec (nefelinicko-analcimický fonolit s hauynem) - je světle šedé barvy, s mírným modravým, jindy hnědavým nádechem. Je velmi jemnozrnná, obsahuje pyroxeny, živce, hornina je čerstvá, lomové hrany ostré. Mechanické a fyzikální vlastnosti uspokojivé. Výsledky kvality jemných částic v drobném kamenivu uspokojivé z hlediska metylenové modři i výsledků ztráty sušením. Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do hutněných asfaltových vrstev a jako kamenivo do nestmelených a stmelených vrstev. Objemová hmotnost (ČSN EN ): 2,434 Mg/m 3 Kvalita jemných částic methylenovou modří (ČSN EN 933-9): 7,67

12 Křivka zrnitosti Síto /mm/ 4 2, ,5 0,25 0,125 0,09 0,063 Průměr ,1 89,9 51,6 31,1 18,9 12,2 10,1 8,9 Min odchylka ,6 22,6 11,8 7,1 5,8 5,1 Max odchylka ,9 97,4 69,4 44,8 29,7 20, ,1

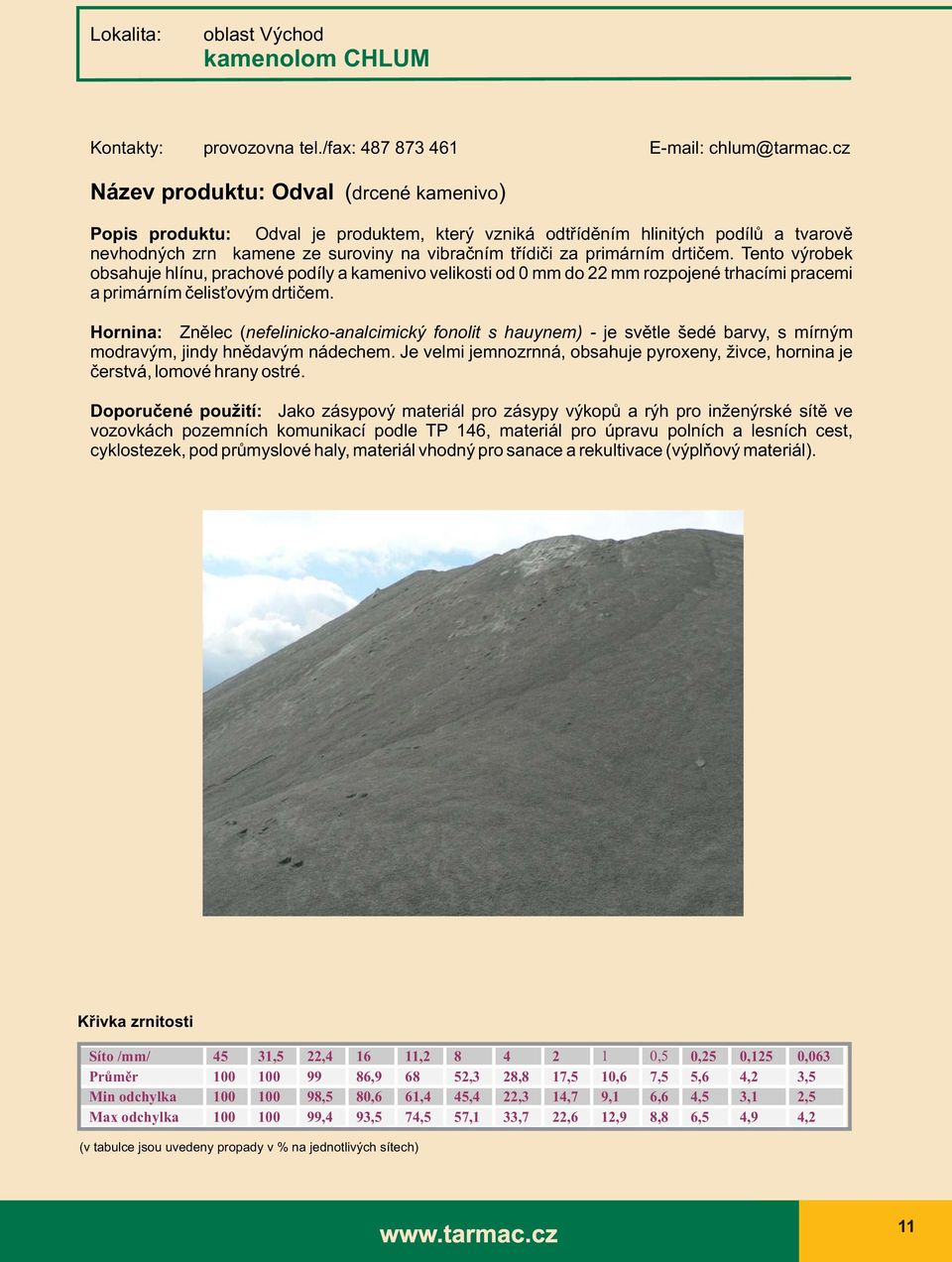

13 oblast Východ kamenolom CHLUM Kontakty: provozovna tel./fax: Název produktu: Odval (drcené kamenivo) Popis produktu: Odval je produktem, který vzniká odtříděním hlinitých podílů a tvarově nevhodných zrn kamene ze suroviny na vibračním třídiči za primárním drtičem. Tento výrobek obsahuje hlínu, prachové podíly a kamenivo velikosti od 0 mm do 22 mm rozpojené trhacími pracemi a primárním čelisťovým drtičem. Hornina: Znělec (nefelinicko-analcimický fonolit s hauynem) - je světle šedé barvy, s mírným modravým, jindy hnědavým nádechem. Je velmi jemnozrnná, obsahuje pyroxeny, živce, hornina je čerstvá, lomové hrany ostré. Doporučené použití: Jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál). Křivka zrnitosti Síto /mm/ 45 31,5 22, , ,5 0,25 0,125 0,063 Průměr , ,3 28,8 17,5 10,6 7,5 5,6 4,2 3,5 Min odchylka ,5 80,6 61,4 45,4 22,3 14,7 9,1 6,6 4,5 3,1 2,5 Max odchylka ,4 93,5 74,5 57,1 33,7 22,6 12,9 8,8 6,5 4,9 4,2

14 Porovnání křivek zrnitosti odvalu z provozovny Chlum s požadavky na stabilizaci SI, S II podle ČSN (způsob provádění - v centru) propady v % ,06 0,13 0,25 0, velikost síta v mm ČSN SI, SII ČSN SI,S II průměr min max Orientační charakteristiky zemin pro stabilizaci tab. 3 ČSN Síto v mm SI SI odval min max frézou frézou odchylka odchylka 0, ,5 2,5 4,2 0, ,2 3,1 4,9 0, ,6 4,5 6,5 0,5 10 7,5 6,6 8, ,6 9,1 12, ,5 14,7 22, ,8 22,3 33, ,3 45,4 57, ,9 80,6 93, Porovnání křivek zrnitosti odvalu z provozovny Chlum s požadavky pro mechanicky zpevněné zeminy MZ podle ČSN propady v % ,06 0,125 0,25 0, velikost síta v mm 58 ČSN ČSN průměr Obor zrnitosti MZ - podle ČSN Síto v mm MZ MZ odval 0, ,5 0, ,2 0, ,6 0, , , , , , ,

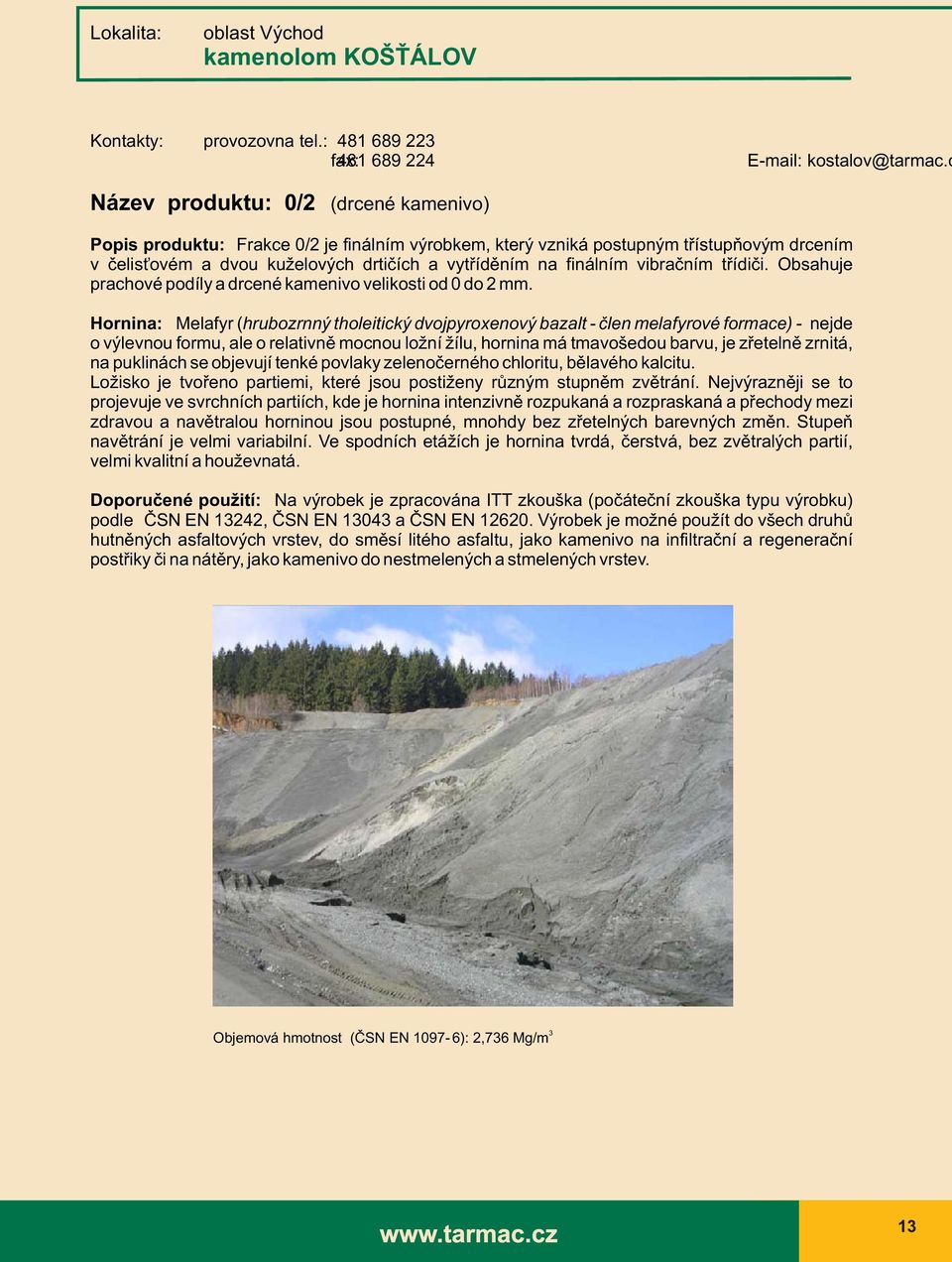

15 oblast Východ kamenolom KOŠŤÁLOV Kontakty: provozovna tel.: fax: Název produktu: 0/2 (drcené kamenivo) Popis produktu: Frakce 0/2 je finálním výrobkem, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 2 mm. Hornina: Melafyr (hrubozrnný tholeitický dvojpyroxenový bazalt - člen melafyrové formace) - nejde o výlevnou formu, ale o relativně mocnou ložní žílu, hornina má tmavošedou barvu, je zřetelně zrnitá, na puklinách se objevují tenké povlaky zelenočerného chloritu, bělavého kalcitu. Ložisko je tvořeno partiemi, které jsou postiženy různým stupněm zvětrání. Nejvýrazněji se to projevuje ve svrchních partiích, kde je hornina intenzivně rozpukaná a rozpraskaná a přechody mezi zdravou a navětralou horninou jsou postupné, mnohdy bez zřetelných barevných změn. Stupeň navětrání je velmi variabilní. Ve spodních etážích je hornina tvrdá, čerstvá, bez zvětralých partií, velmi kvalitní a houževnatá. Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do všech druhů hutněných asfaltových vrstev, do směsí litého asfaltu, jako kamenivo na infiltrační a regenerační postřiky či na nátěry, jako kamenivo do nestmelených a stmelených vrstev. Objemová hmotnost (ČSN EN ): 2,736 Mg/m 3

16 Křivka zrnitosti Síto /mm/ 4 2, ,5 0,25 0,125 0,09 0,063 Průměr ,2 68,7 51, ,2 16,3 15,8 Min ,6 76,7 54,4 36,5 22,5 12,1 13,2 7,4 Max ,5 78,4 57,9 43, ,4

17 oblast Východ kamenolom KOŠŤÁLOV Kontakty: provozovna tel.: fax: Název produktu: 0/4 (drcené kamenivo) Popis produktu: Frakce 0/4 je finálním výrobkem, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 4 mm. Hornina: Melafyr (hrubozrnný tholeitický dvojpyroxenový bazalt - člen melafyrové formace) - nejde o výlevnou formu, ale o relativně mocnou ložní žílu, hornina má tmavošedou barvu, je zřetelně zrnitá, na puklinách se objevují tenké povlaky zelenočerného chloritu, bělavého kalcitu. Ložisko je tvořeno partiemi, které jsou postiženy různým stupněm zvětrání. Nejvýrazněji se to projevuje ve svrchních partiích, kde je hornina intenzivně rozpukaná a rozpraskaná a přechody mezi zdravou a navětralou horninou jsou postupné, mnohdy bez zřetelných barevných změn. Stupeň navětrání je velmi variabilní. Ve spodních etážích je hornina tvrdá, čerstvá, bez zvětralých partií, velmi kvalitní a houževnatá. Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do všech druhů hutněných asfaltových vrstev, do směsí litého asfaltu, jako kamenivo na infiltrační a regenerační postřiky či na nátěry, jako kamenivo do nestmelených a stmelených vrstev. Objemová hmotnost (ČSN EN ): 2,761 Mg/m 3

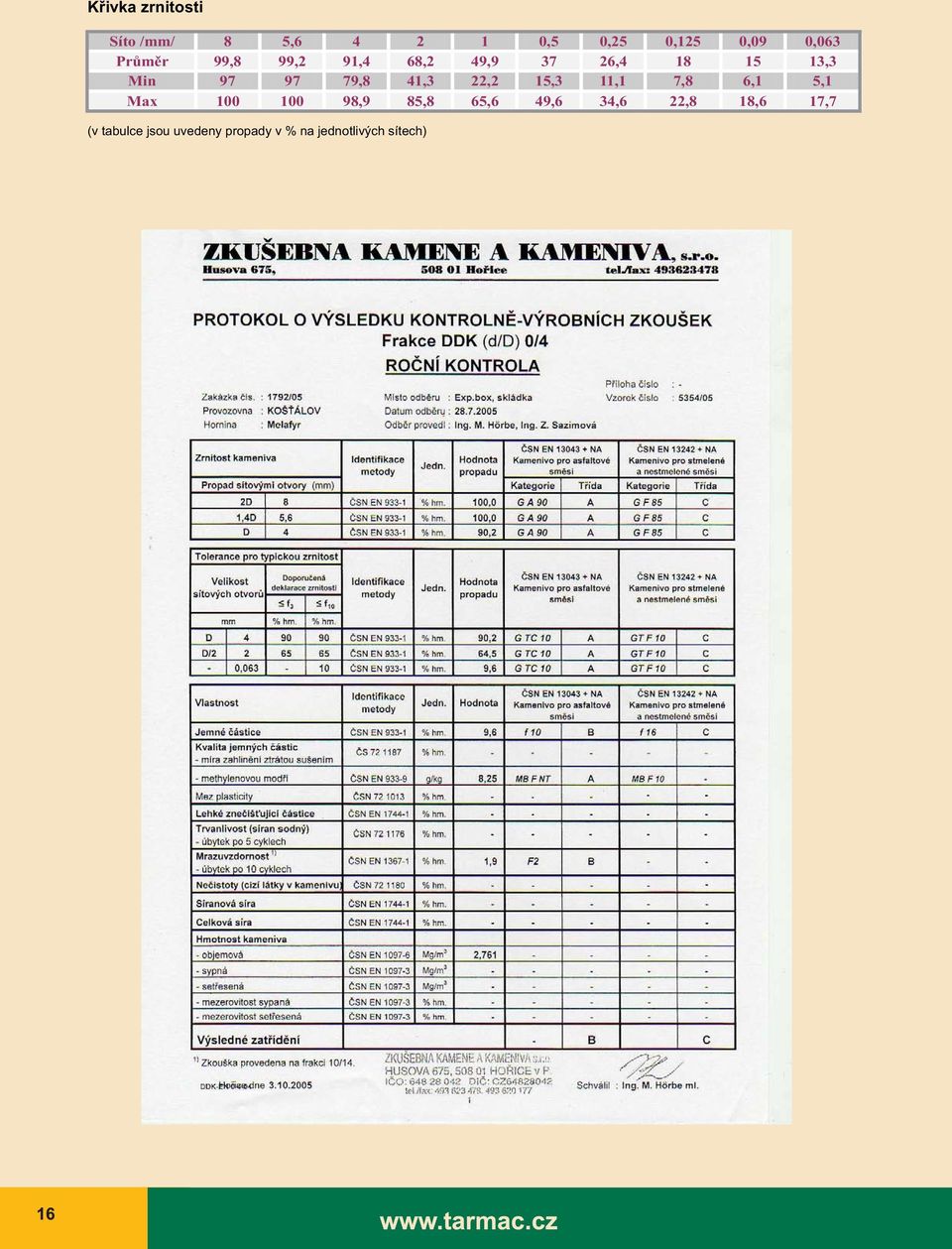

18 Křivka zrnitosti Síto /mm/ 8 5, ,5 0,25 0,125 0,09 0,063 Průměr 99,8 99,2 91,4 68,2 49, , ,3 Min ,8 41,3 22,2 15,3 11,1 7,8 6,1 5,1 Max ,9 85,8 65,6 49,6 34,6 22,8 18,6 17,7

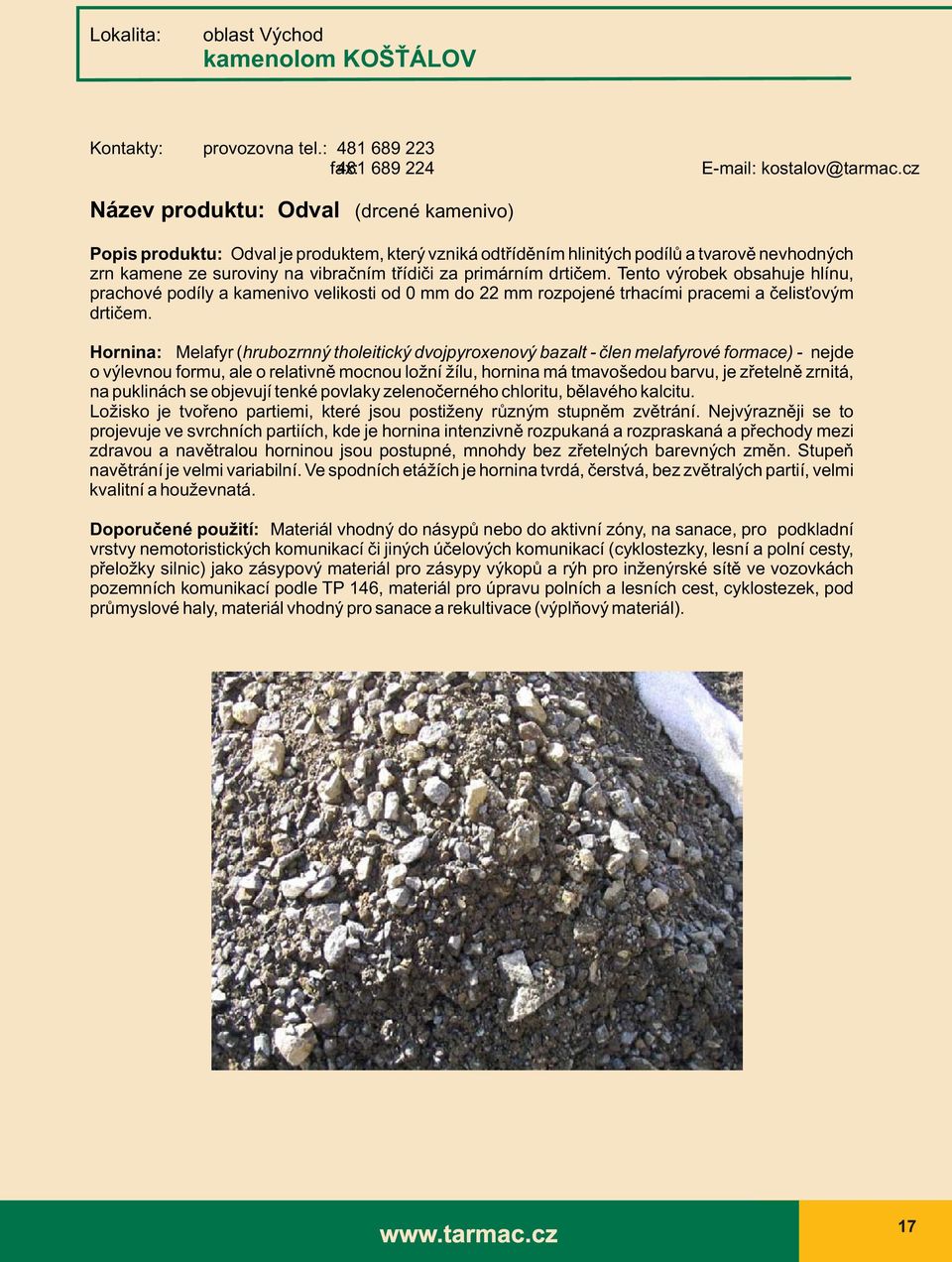

19 oblast Východ kamenolom KOŠŤÁLOV Kontakty: provozovna tel.: fax: Název produktu: Odval (drcené kamenivo) Popis produktu: Odval je produktem, který vzniká odtříděním hlinitých podílů a tvarově nevhodných zrn kamene ze suroviny na vibračním třídiči za primárním drtičem. Tento výrobek obsahuje hlínu, prachové podíly a kamenivo velikosti od 0 mm do 22 mm rozpojené trhacími pracemi a čelisťovým drtičem. Hornina: Melafyr (hrubozrnný tholeitický dvojpyroxenový bazalt - člen melafyrové formace) - nejde o výlevnou formu, ale o relativně mocnou ložní žílu, hornina má tmavošedou barvu, je zřetelně zrnitá, na puklinách se objevují tenké povlaky zelenočerného chloritu, bělavého kalcitu. Ložisko je tvořeno partiemi, které jsou postiženy různým stupněm zvětrání. Nejvýrazněji se to projevuje ve svrchních partiích, kde je hornina intenzivně rozpukaná a rozpraskaná a přechody mezi zdravou a navětralou horninou jsou postupné, mnohdy bez zřetelných barevných změn. Stupeň navětrání je velmi variabilní. Ve spodních etážích je hornina tvrdá, čerstvá, bez zvětralých partií, velmi kvalitní a houževnatá. Doporučené použití: Materiál vhodný do násypů nebo do aktivní zóny, na sanace, pro podkladní vrstvy nemotoristických komunikací či jiných účelových komunikací (cyklostezky, lesní a polní cesty, přeložky silnic) jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál).

20 Křivka zrnitosti Síto /mm/ 45 31,5 22, ,5 0,25 0,125 0,063 Průměr ,6 80,1 59,1 46,3 33,2 24,5 18,8 14,5 8,7 7,7 Min odchylka ,8 64,5 35,2 20,2 14,6 10,9 8,9 6,9 5,1 4 Max odchylka ,4 95, ,3 51,7 38,1 28, ,2 11,3

21 oblast Východ kamenolom KOŠŤÁLOV Kontakty: provozovna tel.: fax: Název produktu: Odval 63 (drcené kamenivo) Popis produktu: Jedná se o odhlinění vytříděné ze suroviny na vibračním třídiči za primárním čelisťovým drtičem. Produkt obsahuje hlinité a prachové podíly a drcené kamenivo převážně do velikosti zrna 63 mm (velice ojedinělý výskyt zrn kolem 125 mm, pouze při patě skládkovaného materiálu). Skládkovaný materiál je homogenní, stejnorodý, zahliněný. Hornina: Melafyr (hrubozrnný tholeitický dvojpyroxenový bazalt - člen melafyrové formace) - nejde o výlevnou formu, ale o relativně mocnou ložní žílu, hornina má tmavošedou barvu, je zřetelně zrnitá, na puklinách se objevují tenké povlaky zelenočerného chloritu, bělavého kalcitu. Doporučené použití: Materiál vhodný do násypů nebo do aktivní zóny, na sanace, pro podkladní vrstvy nemotoristických komunikací či jiných účelových komunikací (cyklostezky, lesní a polní cesty, přeložky silnic).

22 Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr ,4 78,1 54,8,9 22,8 17,4 13,6 10,6 8,5 6,5 4,9 4 Min odchylka ,4 55,4 39,7 7,4 3,4 2,7 2 1,7 1,7 1,4 1,2 0,9 Max odchylka ,7 44,3 37,2 31,7 26,6 21,1 16,2 12,3 9 6,9

23 oblast Východ kamenolom Plaňany Kontakty: provozovna tel./fax: Název produktu: 0/2 (drcené kamenivo) Popis produktu: Frakce 0/2 je finálním výrobkem, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 2 mm. Hornina: Migmatit (petrografické označení je slabě migmatizovaná biotitická pararula s podružným silimanitem.) Po barevné stránce charakterizuje horninu šeď střední tmavosti. V detailu je patrná bělavá a hnědavě černá skvrnitost daná kombinací světlých křemenů a biotitových lupínků. Minerální složení: živce, křemen, biotit, silimanit. Z petrografického hlediska je převážná část ložiska tvořena migmatity přecházejícími do pararul. Čím je stupeň migmatizace vyšší, je hornina kompaktnější a lépe odolává vlivům povětrnosti. Hornina vykazuje příznivé hodnoty trvanlivosti (max. do 3 %), nasákavosti (kolem 1 %) a odolnosti proti mrazu (do 1 %). Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do všech druhů hutněných asfaltových vrstev, do směsí litého asfaltu, jako kamenivo na infiltrační a regenerační postřiky či na nátěry, jako kamenivo do nestmelených a stmelených vrstev.

24 Křivka zrnitosti Síto /mm/ 4 2, ,5 0,25 0,125 0,09 0,063 Průměr , ,7 41,4 27,6 17,8 14,8 12,4 Min ,9 75,8 39,4 23,6 10,2 5,5 4,2 2,8 Max ,9 96,6 74, ,4 23, ,1

25 oblast Východ kamenolom Plaňany Kontakty: provozovna tel./fax: Název produktu: 0/4 (drcené kamenivo) Popis produktu: Frakce 0/4 je finálním výrobkem, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 4 mm. Hornina: Migmatit (petrografické označení je - slabě migmatizovaná biotitická pararula s podružným silimanitem). Po barevné stránce charakterizuje horninu šeď střední tmavosti. V detailu je patrná bělavá a hnědavě černá skvrnitost daná kombinací světlých křemenů a biotitových lupínků. Minerální složení: živce, křemen, biotit, silimanit. Z petrografického hlediska je převážná část ložiska tvořena migmatity přecházejícími do pararul. Čím je stupeň migmatizace vyšší, je hornina kompaktnější a lépe odolává vlivům povětrnosti. Hornina vykazuje příznivé hodnoty trvanlivosti (max. do 3 %), nasákavosti (kolem 1 %) a odolnosti proti mrazu (do 1 %). Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do všech druhů hutněných asfaltových vrstev, do směsí litého asfaltu, jako kamenivo na infiltrační a regenerační postřiky či na nátěry, jako kamenivo do nestmelených a stmelených vrstev.

26 Křivka zrnitosti Síto /mm/ 8 5, ,5 0,25 0,125 0,09 0,063 Průměr ,8 93,6 65,8 47,3 34,2 23,6 15, Min , ,5 31,9 22,1 16,1 11,6 9,7 8,2 Max ,6 86,8 60,9 45,4 22, ,2

27 oblast Východ kamenolom Plaňany Kontakty: provozovna tel./fax: Název produktu: Nestandard II Popis produktu: Skrývkový materiál, zahliněný, ojedinělý výskyt větších kamenů. Doporučené použití: Jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál).

28 oblast Východ kamenolom VLASTĚJOVICE Kontakty: provozovna tel./fax: Název produktu: 0/2 (drcené kamenivo) Popis produktu: Frakce 0/2 je finální výrobek, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 2 mm. Hornina: Skarn - 4. etáž skarnové horniny vlastějovického ložiska jsou těžké a houževnaté horniny velmi kolísavého složení, barva se pohybuje od tmavě šedých, černošedých typů, přes tmavozelené po načervenalé až červenohnědé. Některé partie jsou zrudnělé černým magnetitem. Ortorula masivní světle žlutohnědá, místy načervenalá hornina, značně proměnlivá co do složení, textury a velikosti zrna. Přítomnost slíd, křemene a živců. Hornina je pevná a převážně nenavětralá. Těžená surovina vykazuje vyšší hodnoty PSV (54), výborné hodnoty nasákavosti, trvanlivosti a odolnosti proti mrazu. Kamenivo má poněkud vyšší objemovou hmotnost (přes 00 kg/t). Doporučené použití: Jako zásypový materiál na zásypy kabelů, do štěrkodrtí. Křivka zrnitosti Síto /mm/ 8 4 2, ,5 0,25 0,125 0,09 0,063 Průměr ,5 95, ,9 25, ,7 10,6 Min odchylka ,5 90,8 73,8 20,1 10,1 5,8 4,4 3,5 Max odchylka ,3 90, ,3 37, ,4 18,4

29 oblast Východ kamenolom VLASTĚJOVICE Kontakty: provozovna tel./fax: Název produktu: 0/4 (drcené kamenivo) Popis produktu: Frakce 0/4 je finální výrobek, který vzniká postupným třístupňovým drcením v čelisťovém a dvou kuželových drtičích a vytříděním na finálním vibračním třídiči. Obsahuje prachové podíly a drcené kamenivo velikosti od 0 do 4 mm. Hornina: Skarn - 4. etáž - skarnové horniny vlastějovického ložiska jsou těžké a houževnaté horniny velmi kolísavého složení, barva se pohybuje od tmavě šedých, černošedých typů, přes tmavozelené po načervenalé až červenohnědé. Některé partie jsou zrudnělé černým magnetitem. Ortorula masivní světle žlutohnědá, místy načervenalá hornina, značně proměnlivá co do složení, textury a velikosti zrna. Přítomnost slíd, křemene a živců. Hornina je pevná a převážně nenavětralá. Těžená surovina vykazuje vyšší hodnoty PSV (54), výborné hodnoty nasákavosti, trvanlivosti a odolnosti proti mrazu. Kamenivo má poněkud vyšší objemovou hmotnost (přes 00 kg/t). Doporučené použití: Na výrobek je zpracována ITT zkouška (počáteční zkouška typu výrobku) podle ČSN EN 13242, ČSN EN 143 a ČSN EN Výrobek je možné použít do všech druhů hutněných asfaltových vrstev, do směsí litého asfaltu, jako kamenivo na infiltrační a regenerační postřiky či na nátěry, jako kamenivo do nestmelených a stmelených vrstev.

30 Křivka zrnitosti Síto /mm/ 8 5, ,5 0,25 0,125 0,09 0,063 Průměr , ,2 38,7 26,3 17,8 10,7 8,4 6,8 Min odchylka ,2 79,3 34,3 17,6 11,1 7,3 4,8 3,9 3,1 Max odchylka ,8 93,7 72,7 53,7 37,4 24,2 14,7 11,6 9,7

31 oblast Východ kamenolom VLASTĚJOVICE Kontakty: provozovna tel./fax: Název produktu: 0/63 NS (drcené kamenivo) Popis produktu: Frakce 0/63 vzniká drcením v čelisťovém a následně kuželovém drtiči. Na vibračním třídiči jsou z ní odtříděny podíly větší než 63 mm. Výrobek obsahuje prachové podíly a drcené kamenivo od 0 do 63 mm. Hornina: Skarn - 4. etáž - skarnové horniny vlastějovického ložiska jsou těžké a houževnaté horniny velmi kolísavého složení, barva se pohybuje od tmavě šedých, černošedých typů, přes tmavozelené po načervenalé až červenohnědé. Některé partie jsou zrudnělé černým magnetitem. Ortorula masivní světle žlutohnědá, místy načervenalá hornina, značně proměnlivá co do složení, textury a velikosti zrna. Přítomnost slíd, křemene a živců. Hornina je pevná a převážně nenavětralá. Těžená surovina vykazuje vyšší hodnoty PSV (54), výborné hodnoty nasákavosti, trvanlivosti a odolnosti proti mrazu. Kamenivo má poněkud vyšší objemovou hmotnost (přes 00 kg/t). Doporučené použití: Jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál). Křivka zrnitosti Síto /mm/ , ,5 0,25 0,125 0,063 Průměr ,3 78,3 64,1 51,7 38, ,6 13,2 10,1 7 4,9 4,1 Min odchylka ,2 75,9 55,8 38,1 23,4 13,7 9,6 7,5 6,1 4,6 3,1 2,6 Max odchylka ,1 75,4 68,4 54, ,8 17,2 12,7 8,4 6 5,2

32 Porovnání křivek zrnitosti 0/63 NS z provozovny Vlastějovice s požadavky na stabilizaci SI, S II podle ČSN (způsob provádění - v centru) propady v % ,06 0,13 0,25 0, velikost síta v mm ČSN SI, SII ČSN SI,S II průměr min max Orientační charakteristiky zemin pro stabilizaci - tab. 3 ČSN Síto v mm SI frézou SI frézou 0/63 NS min odchylka max odchylka 0, ,1 2,6 5,2 0, ,9 3,1 6 0, ,6 8,4 0, ,1 6,1 12, ,2 7,5 17, ,6 9,6 21, , ,4 23,4 54, ,7 38,1 68, ,1 55,8 75, ,3 75,9 83,1 Porovnání křivek zrnitosti 0/63 NS z provozovny Vlastějovice s požadavky pro mechanicky zpevněné zeminy MZ podle ČSN propady v % ,06 0,125 0,25 0, velikost síta v mm ČSN ČSN průměr Obor zrnitosti MZ - podle ČSN Síto v mm MZ MZ 0/63 NS 0, ,1 0, ,9 0, , , , , , , , ,3

33 oblast Východ kamenolom VLASTĚJOVICE Kontakty: provozovna tel./fax: Název produktu: Odval (drcené kamenivo) Popis produktu: Odval je produktem, který vzniká odtříděním hlinitých podílů a tvarově nevhodných zrn kamene ze suroviny na článkovém podavači před primárním drtičem. Tento výrobek obsahuje hlínu, prachové podíly a kamenivo rozpojené trhacími pracemi od 0 mm do 22 mm. Hornina: Skarn - 4. etáž - skarnové horniny vlastějovického ložiska jsou těžké a houževnaté horniny velmi kolísavého složení, barva se pohybuje od tmavě šedých, černošedých typů, přes tmavozelené po načervenalé až červenohnědé. Některé partie jsou zrudnělé černým magnetitem. Ortorula masivní světle žlutohnědá, místy načervenalá hornina, značně proměnlivá co do složení, textury a velikosti zrna. Přítomnost slíd, křemene a živců. Hornina je pevná a převážně nenavětralá Těžená surovina vykazuje vyšší hodnoty PSV (54), výborné hodnoty nasákavosti, trvanlivosti a odolnosti proti mrazu. Kamenivo má poněkud vyšší objemovou hmotnost (přes 00 kg/t). Doporučené použití: Jako zásypový materiál pro zásypy výkopů a rýh pro inženýrské sítě ve vozovkách pozemních komunikací podle TP 146, materiál pro úpravu polních a lesních cest, cyklostezek, pod průmyslové haly, materiál vhodný pro sanace a rekultivace (výplňový materiál). Křivka zrnitosti Síto /mm/ ,5 22, ,5 0,25 0,125 0,063 Průměr ,3 86, ,2 60,6 42,3 28,6 19,9 15,4 11,4 8,1 6,8 Min odchylka ,5 58,1 48,1,2 18,5 11,9 9,1 6,7 5,3 3,7 2,6 2 Max odchylka ,8 95,2 86,4 61,3 42,2 29,2 22,7 18,9 14,2 11,8

34 oblast Východ kamenolom SMRČÍ Kontakty: provozovna tel.: fax: Název produktu: 0/4 (drcené kamenivo) Popis produktu: Drcené kamenivo frakce 0/4. Jedná se o běžně vyráběnou frakci 0/4 na technologické lince. Na výrobek je provedena počáteční zkouška typu výrobku (ITT). Skládkovaný materiál je stejnoměrné kvality bez výskytu druhotných příměsí s obsahem jemných částic kolem %. Hornina: Čedič (nefelinický bazanit bohatý olivínem) - různá čerstvost, čerstvá hornina se vyznačuje modravě černošedou barvou, navětralá světlejším šedým odstínem až hnědavým nádechem. Velké množství vyrostlic olivínu, pyroxenu, živců, nefelinu a apatitu. Doporučené použití: Do hutněných asfaltových vrstev podle ČSN EN 143, do nestmelených a stmelených vrstev podle ČSN EN 13242, do štěrkodrtí, do MZK, na zásypy inženýrských sítí (kanalizace, plyn, vodovod apod.). Kvalita jemných částic methylenovou modří (ČSN EN 933-9): 6,27 Nasákavost: 2,8 % Mrazuvzdornost úbytek po 10 cyklech: 1,2 % Objemová hmotnost (ČSN EN ): 2,923 Mg/m 3
