1 Přednášející : Ing. Petr Haberzettl Zápočet : práce na doma hlavně umět vysvětlit Ze 120 lidí udělá maximálně 25 :D Literatura : Frištacký - Logické systémy Číselné soustavy: Nevyužíváme 10 Druhy soustav: Binární (2) Oktanová (8) Desítková (10) Hexadecimální (16) Máme stejný počet čar v každé soustavě vyjádříme jinak 16(10) -> 20(8) -> 100(4) Boolova algebra řídí počítání ve dvojkové soustavě, sestavil George Bool 19. st, zakladatel logiky. Počítání ve dvojkové soustavě: a) sčítání = = =1 0+0=0 b) odčítání = = =0 0-1=1 (1)

2 c) násobení při násobení se postupuje tak, že 1. činitel vynásobím 2. činitelem zprava doleva a výsledky pak sečtu s fázovým posunem Převody z jedné číselné soustavy do soustavy jiné Převod z a do desítkové soustavy (váhové kódy) 5492 = Převod z dvojkové do desítkové soustavy = 89 Provádíme jednotlivé součty součinů a výsledkem je číslo v desítkové soustavě. Převod z dvojkové do osmičkové soustavy 8 = odzadu rozdělíme na trojice, pokud je třeba, dopíšeme na začátek nuly , ( ) 2 = (131) 8 Převod z dvojkové do šestnáctkové soustavy 16 = odzadu rozdělíme na čtveřice, pokud je třeba, dopíšeme na začátek nuly ,

3 5 9 0 E ( ) 2 = (59) 16 Převod z desítkové do osmičkové soustavy 130 : 8 = 16 : 8 = 2 : 8 = Směr čtení je opět pozpátku, začíná se tedy nulou, která stojí na pravé straně rovnice (ta se však podle úmluv na začátek čísla nepíše) a pak se pokračuje s připisováním zbytků po dělení zprava doleva, z čehož plyne: (130) 10 = (202) 8 Převod z osmičkové do desítkové soustavy (202) 8 = = (130) 10 Převod na římská čísla a naopak I když se s Římskými číslicemi v počítači setkáváme minimálně, je dobré se seznámit i s jejich převodem do desítkové soustavy (s převodem na Arabská čísla) a naopak. To ukazuje následující tabulka. římské desítkové I 1 V 5 X 10 L 50 C 100 D 500 M Znaky se skládají psaním od nejvyšší hodnoty k nejnižší. Menší hodnota před větší znamená odečet (Př. IV = 4). Takto se odečítá jen jediná číslice. (1975) 10 = MCMLXXV Převod z desítkové do dvojkové soustavy (postupné dělení) 130 : 2 = 65 : 2 = 32 : 2 = 16 : 2 = 8 : 2 = 4 : 2 = 2 : 2 = 1 : 2 = Směr čtení je pozpátku, začíná se nulou, která stojí na pravé straně rovnice (ta se však podle úmluv na začátek čísla nepíše) a pak se pokračuje s připisováním zbytků po dělení zprava doleva, z čehož plyne: (130) 10 = ( ) 2

4 Převádět lze též i desetinná čísla. Pro tento převod se používá metoda postupného násobení. Ta spočívá v tom, že číslo násobíme dvěmi tak dlouho, dokud není výsledek větší než jedna. Poté jedničku odřízneme a počítáme s číslem opět menším než jedna podle předchozího postupu. To opakujeme do té doby, než se nám začnou násobená čísla opakovat nebo již dále nemáme po odříznutí jedničky co s čím násobit. 0,3 2 = 0,6 2 = 1,2 0,2 2 = 0,4 2 = 0,8 2 = 1,6 0,6 2 = 1, (0,3) 10 = (0,01001) 2... číslo 1001 je periodické Převod ze šestnáctkové do desítkové soustavy (D7) 16 = = = (215) 10 Následující tabulka může sloužit jako jednoduchá pomůcka pro převod z desítkové do šestnáctkové soustavy (i naopak). Např. desítkově číslo 215 je v šestnáctkové soustavě vyjádřeno jako D7 (tam, kde se protnou řádky a sloupce je výsledek) A B C D E F 0_ _ _ _ _ _ _ _ _ _ A_ B_ C_ D_ E_ F_ d) celá záporná čísla Celé kladné číslo je uloženo v RAM jako 16 bitů. Zobrazení záporných čísel: přímé a nepřímé. Přímé Když je 15 bit 0 jde o číslo kladné, když je 1 je záporné.

5 Nepřímé Nepřímé lze provádět pomocí dvou variant: Inverzní kód nevýhodou je, že 0 může mít hodnotu +0 nebo 0, tuto eventualitu řeší kódování za pomoci doplňkového kódu Doplňkový kód Ke kódu inverznímu přičteme jedničku HČ bez přímé inverzní doplňkový kód BČ znaménka A B C D E F Necelá čísla Lze použít dvě metody: Uložení s pevnou řádovou čárkou Číslo se vždy převede na tvar 0,.. 15 bit značí znaménko. 14 bit 2-1 = 0,5 13 bit 2-2 = 0,25 12 bit 2-3 = 0,125...

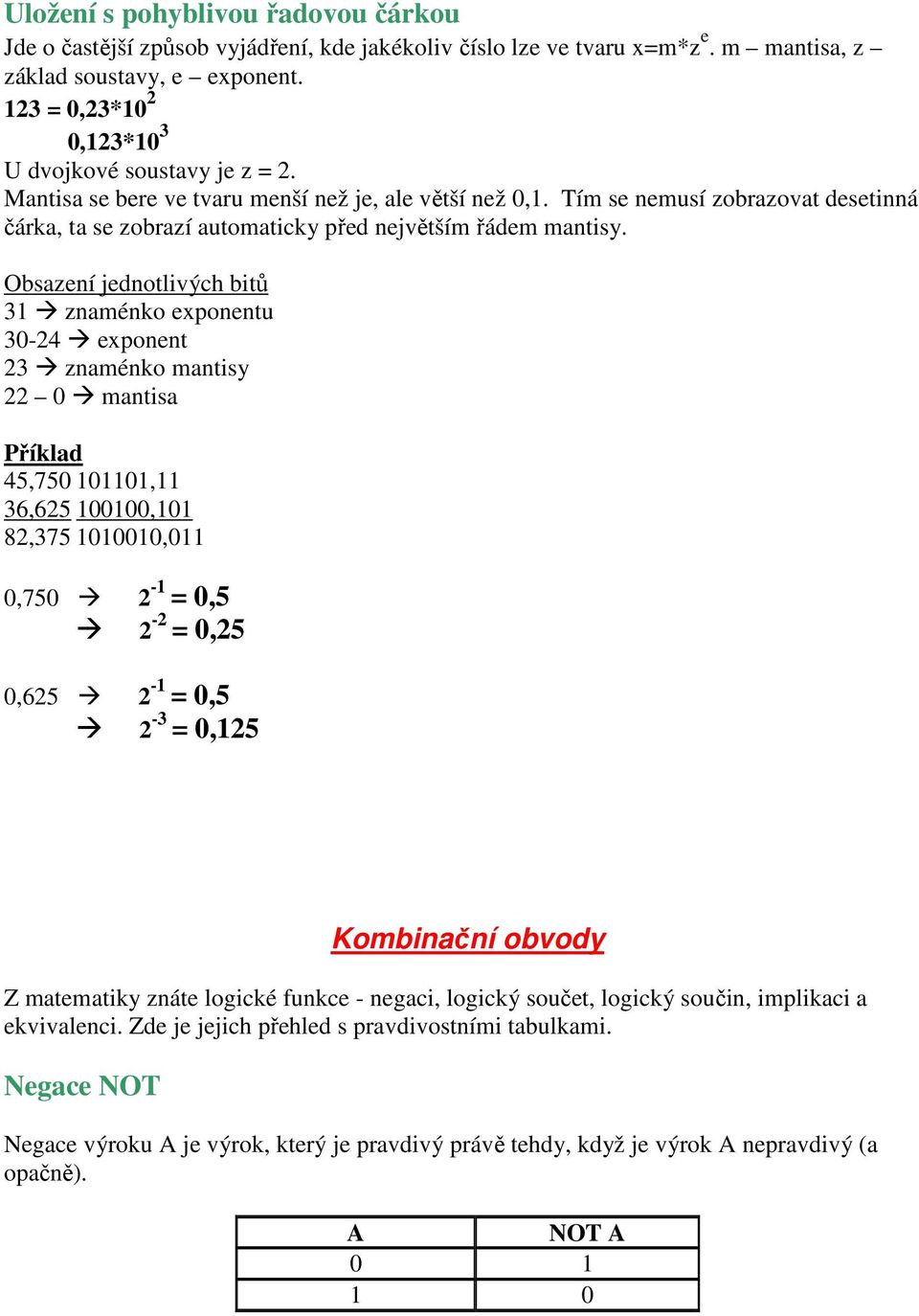

6 Uložení s pohyblivou řadovou čárkou Jde o častější způsob vyjádření, kde jakékoliv číslo lze ve tvaru x=m*z e. m mantisa, z základ soustavy, e exponent. 123 = 0,23*10 2 0,123*10 3 U dvojkové soustavy je z = 2. Mantisa se bere ve tvaru menší než je, ale větší než 0,1. Tím se nemusí zobrazovat desetinná čárka, ta se zobrazí automaticky před největším řádem mantisy. Obsazení jednotlivých bitů 31 znaménko exponentu exponent 23 znaménko mantisy 22 0 mantisa Příklad 45, ,11 36, ,101 82, ,011 0, = 0,5 2-2 = 0,25 0, = 0,5 2-3 = 0,125 Kombinační obvody Z matematiky znáte logické funkce - negaci, logický součet, logický součin, implikaci a ekvivalenci. Zde je jejich přehled s pravdivostními tabulkami. Negace NOT Negace výroku A je výrok, který je pravdivý právě tehdy, když je výrok A nepravdivý (a opačně). A NOT A

7 Logický součet OR (+, ) Výrok A AND B je pravdivý právě tehdy, když je alespoň jeden z výroků A, B pravdivý. Logický součin AND (., ) A B A OR B (A + B) Výrok A OR B je pravdivý právě tehdy, když jsou oba výroky A, B pravdivé. Implikace => A B A OR B Výrok A=>B je NEPRAVDIVÝ právě tehdy, když A je nepravdivý a B je pravdivý. V ostatních případech je výrok A=>B pravdivý. Ekvivalence <=> A B A => B Výrok A<=>B je pravdivý právě tehdy, když jsou oba výroky A, B pravdivé nebo oba nepravdivé. A B A <=> B Prakticky se používají i další logické funkce: NOR, NAND a EXCLUSIVE-OR.

8 NOR Výrok A NOR B je pravdivý právě tehdy když je výrok A OR B nepravdivý ( NOR je negace logického součtu OR ). NAND A B A NOR B Výrok A NAND B je pravdivý právě tehdy když je výrok A AND B nepravdivý ( NAND je negace logického součinu AND ). EXCLUSIVE-OR (neekvivalence) A B A NOR B Výrok A EXCLUSIVE-OR B je pravdivý právě tehdy když je právě jeden z výroků A, B pravdivý ( EXCLUSIVE-OR je negace ekvivalence ). A B A NOR B Libovolnou logickou funkci je možné vyjádřit pomocí operace negace a kombinací logického součtu nebo logického součinu. Vyjádření implikace: výrok A=>B je totéž jako výrok (NOT A) OR B. Vyjádření ekvivalence: výrok A<=>B je totéž jako {(NOT A) AND (NOT B)} OR {A AND B} Vyjádření NOR: výrok A NOR B je totéž jako NOT(A OR B) Vyjádření NAND: výrok A NAND B je totéž jako NOT(A AND B) Vyjádření neekvivalence: výrok A EXCLUSIVE-OR B je totéž jako {(NOT A) AND B} OR {A AND (NOT B)} Chceme-li tedy sestrojit obvod, který by modeloval nějakou zadanou logickou funkci, musíme mít k dispozici obvody, které generují tyto základní logické funkce (NOT, AND, OR).

9 Elektronické obvody pro generaci uvedených funkcí nazýváme po řadě: invertor, hradlo AND a hradlo OR. Vezměme nejjednodušší možnou realizaci uvedených obvodů tzv. diodovou logiku. Používá se pozitivní logika i negativní logika. Přiřazení logických stavů 0 a 1 napěťovým úrovním je totiž zcela libovolné a záleží na tom kterém přístroji, jakého přiřazení používá. Pakliže stav logické 0 odpovídá nižšímu napětí na výstupu logického členu nežli stav logické 1, hovoříme o tzv. pozitivní logice. Je-li tomu naopak, tj. logické 0 odpovídá vyšší napětí nežli logické 1, pak se jedná o negativní logiku. Přitom je třeba zdůraznit, že nezáleží na velikosti napětí, obě mohou být kladná nebo obě záporná nebo jedno kladné a druhé záporné; pakliže logická 1 odpovídá kladnějšímu napětí, jedná se o pozitivní logiku, jinak je to logika negativní. Stejným způsobem se označuje logika tzv. dynamická (na rozdíl od právě popsané statické, neboli úrovňové logiky), kdy ovšem příslušné úrovně jsou na vstupech logických členů pouze po velmi krátkou dobu, tedy ve formě napěťových impulsů. Vzhledem k tomu, že parametry reálného logického členu se různí kus od kusu (užívají se odpory s určitou tolerancí, tranzistory a diody, které mohou mít různé parametry), není možné stanovit přesnou hodnotu napětí odpovídající logické 0 resp. 1 v té které logické síti. Místo toho se logické členy konstruují tak, aby nebyly citlivé na změnu napětí vstupních parametrů pokud tyto leží v určitém intervalu napětí. Viz obr.1. obr. 1 Například pro hradla TTL (transistor-transistor-logic) jsou příslušné intervaly následující: U vst (0) = max. 0,8 V U vst (1) = min. 2 V neboli pro logickou 0 je povolený interval vstupních napětí 0-0.8V pro logickou V. Hradlo samo má zaručovaná výstupní napětí:

10 U výst (1) = min. 2,4 V U výst (0) = max. 0,4 V tj. hluboce v povolené toleranci napětí vstupních. Napájecí napětí je (5± 0,25) V. Uvedené hodnoty jsou typické pro tzv. tranzistorovou logiku a byly implementovány u celé řady výrobců logických obvodů. Zdaleka to však nejsou jediné napěťové úrovně u logických obvodů používané. Hradla s tranzistory řízenými elektrickým polem mají logické úrovně okolo 0 V a 9 V a existuje i tzv. logika s vysokou šumovou imunitou HLL (high-level-logic), kde napěťová úroveň logické 1 je řádu V. S takovými napěťovými logickými úrovněmi pracují řídicí systémy v provozech, kde je zvýšená úroveň elektromagnetického rušení. Na druhé straně pro speciální přístroje s nízkým napájecím napětím (náramkové hodinky) byly vyvinuty obvody, kde jsou logické úrovně mezi 0 V a 3 V i níže. Nadále se budeme zabývat pouze pozitivní logikou. Logická hradla Hradlo OR Hradlo tohoto typu je vybaveno (na jeho výstupu je úroveň logické 1), je-li alespoň jeden z jeho vstupů vybaven. X Y X+Y obr. 2 Jestliže předpokládáme ideální diody (tj. nekonečný odpor v závěrném směru a nulový v propustném směru), je funkce obvodu následující: Pro vstupní napětí U x > u nebo U y > u je odpovídající dioda otevřena a výstupní napětí kombinace je rovno U x nebo U y (předpokládáme-li, že zdroje napětí U x a U y i zdroj napětí u mají vnitřní odpor nulový). Je-li

11 např. napětí U x na vstupu X, pak dioda D y je uzavřená, pokud napětí na vstupu U y není větší než U x. Pak se naopak zavře dioda D x, vede D y a výstup kopíruje napětí na vstupu Y. Pokud používáme reálné diody a reálné zdroje napětí logických úrovní X a Y, musíme počítat s jejich vnitřním odporem r i, odporem diod v propustném směru a se zbytkovým napětím na diodách U D (u germaniových diod 0,2V, u křemíkových 0,7V). Zbytkové napětí na diodách má tu výhodu, že není třeba používat zdroj napětí, který nám předtím vytvářel oblast napětí pro úroveň logické 0 (logická 0 byla od 0V do u V), neboť diody se neotevřou, pokud vstupní napětí nepřekročí U D. Zahrneme-li odpor diod v propustném směru do vnitřních odporů zdrojů logických úrovní, bude při aplikaci napětí U x = U v napětí na výstupu rovno Jsou-li oba vstupy na úrovni E, bude výstupní napětí Zkuste si tyto vztahy odvodit. Hradlo AND Hradlo tohoto typu je vybaveno (na jeho výstupu je úroveň logické 1), jsou-li všechny jeho vstupy vybaveny. X Y XY obr. 3

12 Hradlo NOT (invertor) obr. 4 Je ho možno vytvořit transistorovým zesilovačem, pracujícím ovšem ne v lineárním, ale ve spínacím režimu. Je zřejmé, že zapojíme-li tranzistor do obvodu podle obr. 4 a budeme-li zvětšovat proud do jeho báze, bude napětí mezi kolektorem a emitorem klesat. Od určitého proudu báze však zjistíme, že napětí U KE se prakticky nesnižuje - transistor je ve stavu nasycení. Je to stav, kdy jak emitorový přechod, tak kolektorový jsou pólovány v propustném směru, a napětí mezi kolektorem s emitorem je v podstatě dáno rozdílem napětí na přechodu báze-emitor a na přechodu báze - kolektor. Prakticky u křemíkového tranzistoru je toto tzv. saturační napětí U sat asi 0,2 V a u germaniového tranzistoru asi 0,1 V. Báze je při tom nasycena minoritními nosiči náboje a veškerý přírůstek proudu báze jde na úkor přírůstku proudu emitoru. Přestaneme-li dodávat proud do báze tranzistoru, uzavřou se obě diody (BE, BK) a přebytek minoritních nosičů v bázi je opět odsáván el. polem v oblasti kolektorového přechodu. Je zřejmé, že čím více minoritních nosičů bylo v bázi před vypnutím, tím déle bude trvat, než kolektor odsaje všechny minoritní nosiče v bázi a kolektorový proud klesne na nulu. Proto je vhodné zabezpečit, aby tranzistor v sepnutém stavu pracoval na okraji oblasti nasycení: toho lze dosáhnout např. použitím tzv. desaturačních diod, zapojených mezi bázi a kolektor. Kondenzátor C B napomáhá urychlení přechodového procesu odstranění minoritních nosičů z báze, když měníme napětí vstupu z 1 na 0. Funkce obvodu na obr. 4 je tedy následující: při aplikaci napětí o logické úrovni 1 na vstup X invertoru zvětšíme proud báze natolik, že tranzistor uvedeme do saturace. Na výstupu NOT X je tedy napětí U, které je obvykle ¼ až 1/3 povoleného rozsahu napětí pro logickou 0. Přivedeme-li na vstup zařízení napětí o logické úrovni 0, je tranzistor vypnut a na jeho

13 kolektoru (tedy na výstupu invertoru) je plné napájecí napětí volené tak, aby odpovídalo úrovni logické 1. Obvod tedy plní logickou funkci negace. De Morganovy zákony: de Morganovy zákony určují vztah mezi sjednocením, průnikem a doplňkem množiny. Mějme množiny A,B a nechť označuje doplněk dané množiny. Potom platí vztahy De Morganovy zákony se uplatňují především v Booleově algebře. Karnaughova mapa umožňuje: zápis disjunkční funkce nebo pravdivostní tabulky. její minimalizaci nebo jiné logické úpravy, příkladem možných úprav je rozvoj funkce až do úrovně UDNT. inverzi funkce. určení duální funkce, vzhledem k zápisu zpravidla v konjunkčním tvaru. Vidíme, že díky mapě můžeme realizovat prakticky všechny operace, jimiž jsme se doposud zabývali na základě Booleovy algebry. Z toho vyplývá, že mezi algebraickým vyjádřením funkce, pravdivostní tabulkou a Karnaughovou mapou musí existovat systém vzájemného přiřazení jednotlivých proměnných a logických operátorů. Je zajištěn na úrovni elementárních konjunkcí UDNT, které jsou v mapě topologicky seřazeny v definovaném pořadí podle principu sousedních mintermu. Jednotlivá políčka mapy, se ve všech směrech (nahoru, dolů, doleva a doprava) mohou a musí odlišovat od druhého pouze inverzí jedné jediné proměnné. Tím je zcela zaručen definovaný souřadnicový systém mapy. Aby byla zajištěna vzájemná kompatibilita, orientace ve všech mapách různého původu a nakonec také přehlednost vlastní práce, dodržuje se zásada umisťování mintermu se všemi proměnnými v inverzním tvary /A /B /C /D do levého horního rohu mapy. Tím je definována jednotná struktura mapy pro libovolný počet proměnných.
