1 ZOBRAZOVÁNÍ ROVINNÝM ZRCADLEM

2 Pozorně se podívejte na obrázky. Kterou rukou si nevěsta maluje rty? Na které straně cesty je automobil ve zpětném zrcátku?

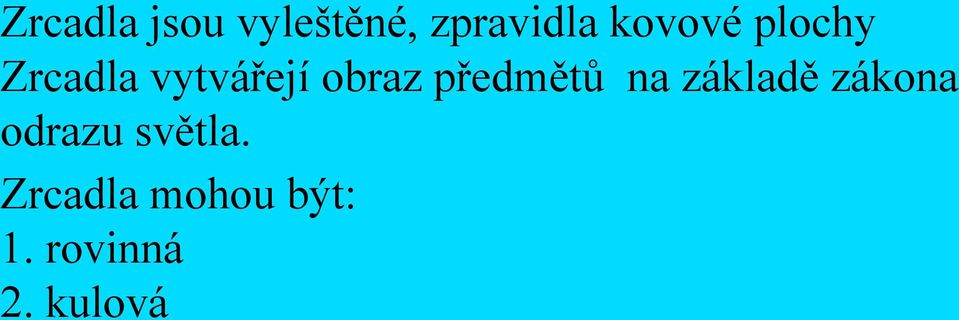

3 Zrcadla jsou vyleštěné, zpravidla kovové plochy Zrcadla vytvářejí obraz předmětů na základě zákona odrazu světla. Zrcadla mohou být: 1. rovinná 2. kulová

4 Zobrazení rovinným zrcadlem Obraz vytvořený rovinným zrcadlem je neskutečný. P P Paprsky vycházející z předmětu se na zrcadle odráží podle zákonu odrazu. Po odrazu jsou rozbíhavé, protínají se za zrcadlem.

5 Zobrazení rovinným zrcadlem Obraz vytvořený rovinným zrcadlem je neskutečný. P a a P a a a - předmětová vzdálenost a - obrazová vzdálenost Obrazová vzdálenost a je stejně velká jako předmětová vzdálenost a.

6 Obraz vytvořený rovinným zrcadlem je neskutečný. Obraz je: - přímý, - stejně velký jako předmět, - souměrný s předmětem podle roviny zrcadla.

7 ODRAZ SVĚTLA NA KULOVÝCH ZRCADLECH

8 Světlo se odráží také od povrchu zakřiveného tělesa. S Ze zakřiveného povrchu koule je možno zhotovit duté nebo vypuklé zrcadlo.

9 Duté a vypuklé kulové zrcadlo duté zrcadlo vypuklé zrcadlo S Duté odráží světlo na vnitřní straně kulové plochy. Vypuklé odráží světlo na vnější straně kulové plochy.

10 Duté a vypuklé kulové zrcadlo duté zrcadlo vypuklé zrcadlo o V S V r S - střed křivosti zrcadla, r - poloměr křivosti zrcadla o - optická osa zrcadla V - vrchol zrcadla r

11 PaedDr. Jozef Beňuška ZOBRAZOVÁNÍ KULOVÝMI ZRCADLY

12 Duté kulové zrcadlo o S V Paprsky procházející středem křivosti S zrcadla - dopadají na plochu zrcadla kolmo, odráží se zpět do středu křivosti zrcadla S.

13 Duté kulové zrcadlo o S V Paprsky rovnoběžné s optickou osou - se po odrazu protínají v bodě na optické ose. Tento bod se nazývá ohnisko.

14 Duté kulové zrcadlo o S V Paprsky procházející ohniskem - po odrazu se šíří rovnoběžně s optickou osou.

15 Ohnisková vzdálenost kulového zrcadla f - je vzdálenost ohniska od vrcholu zrcadla V. r o f S r 2 f V Ohnisková vzdálenost kulového zrcadla f se rovná polovině vzdálenosti středu S a vrcholu zrcadla V.

16 Duté kulové zrcadlo Geometrická konstrukce obrazu předmětu y o S y V Je-li předmět za středem křivosti S, pak vlastnosti obrazu předmětu jsou: - je převrácený, zmenšený, skutečný.

17 Duté kulové zrcadlo Geometrická konstrukce obrazu předmětu y o S y V Je-li předmět ve středu křivosti S, pak vlastnosti obrazu předmětu jsou: - je převrácený, stejně velký jako předmět, skutečný.

18 Duté kulové zrcadlo Geometrická konstrukce obrazu předmětu y o y S V Je-li předmět mezi středem křivosti S a ohniskem, pak vlastnosti obrazu předmětu jsou: - je převrácený, zvětšený, skutečný.

19 Duté kulové zrcadlo Geometrická konstrukce obrazu předmětu o S y V y Je-li předmět mezi ohniskem a vrcholem zrcadla V, pak vlastnosti obrazu předmětu jsou: - je přímý, zvětšený, neskutečný.

20 Vlastnosti obrazu Vlastnosti obrazu utvořeného v dutém kulovém zrcadle závisí na poloze předmětu před zrcadlem.

21 Vypuklé kulové zrcadlo o V S Paprsky směřující do středu optické plochy S - po odrazu se šíří v opačném směru.

22 Vypuklé kulové zrcadlo o V S Paprsky rovnoběžné s optickou osou - po odrazu se po prodloužení v opačném směru protínají v bodě na optické ose. Bod je ohnisko.

23 Vypuklé kulové zrcadlo o V S Paprsky směřující do ohniska - po odrazu se šíří rovnoběžně s optickou osou.

24 Vypuklé kulové zrcadlo Geometrická konstrukce obrazu předmětu y y o V C Obraz předmětu utvořený ve vypuklém kulovém zrcadle je vždy neskutečný (nachází se za zrcadlem), zmenšený a vzpřímený.

25 Rozdíly mezi odrazem paprsků dutým a vypuklým kulovým zrcadlem Paprsky odražené od dutého zrcadla jsou sbíhavé. Paprsky odražené od vypuklého zrcadla jsou rozbíhavé.

26 Rozdíly mezi odrazem paprsků dutým a vypuklým kulovým zrcadlem skutečné ohnisko Ohnisko dutého zrcadla je skutečné; světelné paprsky jím skutečně prochází (nachází se v něm světelná energie).

27 Rozdíly mezi odrazem paprsků dutým a vypuklým kulovým zrcadlem skutečné ohnisko neskutečné ohnisko Ohnisko vypuklého zrcadla je neskutečné; neprochází ním skutečné paprsky, ale pouze jejich prodloužení za zrcadlo (světelná energie se v něm nachází).

28 ČOČKY

29 Spojné čočky (spojky) Druhy spojných čoček: dvojvypuklá dutovypuklá značka tenké spojky ploskovypuklá Soustřeďují sluneční paprsky do jednoho bodu. Spojky jsou v středu silnější než na okrajích.

30 Rozptylné čočky (rozptylky) Druhy rozptylných čoček: dvojdutá vypuklodutá značka tenké rozptylky ploskodutá Rozptylky rozptylují sluneční paprsky. Rozptylky jsou silnější na okrajích než uprostřed.

31 Spojné čočky (spojky) Základní pojmy r1 r2 o S V 2 O V 1 1 S2 S 1, S 2 - středy optických ploch o - optická osa čočky V 1, V 2 - vrcholy čočky O - střed čočky

32 Rozptylné čočky (rozptylky) Základní pojmy r1 r2 o O S1 V1 2 S2 V S 1, S 2 - středy optických ploch o - optická osa čočky V 1, V 2 - vrcholy čočky O - střed čočky

33 Ohnisko čočky spojka rozptylka O O - skutečné obrazové ohnisko spojky Paprsky rovnoběžné s optickou osou se za spojkou protínají na optické ose - ve skutečném obrazovém ohnisku spojky.

34 Ohnisko čočky spojka rozptylka O O - skutečné obrazové ohnisko spojky - neskutečné obrazové ohnisko rozptylky Paprsky rovnoběžné s optickou osou se za rozptylkou rozbíhají, zdánlivě vycházejí z bodu na optické ose před ní. Tento bod je neskutečné obrazové ohnisko rozptylky.

35 Ohnisko čočky spojka rozptylka O O - skutečné obrazové ohnisko spojky - předmětové ohnisko spojky - neskutečné obrazové ohnisko rozptylky - předmětové ohnisko rozptylky Každá čočka má dvě ohniska - předmětové a obrazové.

36 Ohnisková vzdálenost čočky f spojka rozptylka O O f f f f Vzdálenost předmětového a obrazového ohniska čočky od optického středu čočky O je pro tenkou čočku stejná, nazývá se ohnisková vzdálenost čočky f.

37 Význačné směry paprsků spojka rozptylka O O Paprsky procházející optickým středem čočky nemění po lomu svůj směr.

38 Význačné směry paprsků spojka rozptylka O O Paprsky procházející rovnoběžně s optickou osou: - spojky po lomu směřují do ohniska, - rozptylky se lámou tak, jakoby vycházely z ohniska.

39 Význačné směry paprsků spojka rozptylka O O Paprsky procházející ohniskem: - spojky jsou po lomu rovnoběžné s optickou osou, - rozptylky (směřující do něho) po lomu jsou rovnoběžné s optickou osou.

40 Víte, jakou čočkou a jak se dá zapálit papír?

41 ZOBRAZOVÁNÍ PŘEDMĚTU ČOČKAMI

42 Spojná čočka Geometrická konstrukce obrazu předmětu a > 2f y O f y Poloha předmětu: - před čočkou ve větší vzdálenosti než 2f. Vlastnosti obrazu: skutečný, převrácený, zmenšený.

43 Spojná čočka Geometrická konstrukce obrazu předmětu a = 2f y O y Poloha předmětu: - před čočkou ve vzdálenosti 2f. Vlastnosti obrazu: skutečný, převrácený, stejně velký.

44 Spojná čočka Geometrická konstrukce obrazu předmětu y O a 2f ; y f Poloha předmětu: - před čočkou ve vzdálenosti mezi 2f a f. Vlastnosti obrazu: skutečný, převrácený, zvětšený.

45 Spojná čočka Geometrická konstrukce obrazu předmětu y a = f O Poloha předmětu: - před čočkou ve vzdálenosti f. Vlastnosti obrazu: obraz se ztratí, není na stínítku.

46 Spojná čočka Geometrická konstrukce obrazu předmětu y y a < f O Poloha předmětu: - před čočkou ve vzdálenosti menší než f. Vlastnosti obrazu: neskutečný, přímý, zvětšený.

47 Rozptylná čočka Geometrická konstrukce obrazu předmětu y y O Poloha předmětu: - před čočkou v jakékoli vzdálenosti. Vlastnosti obrazu: neskutečný, přímý, zmenšený.
