Profilový systém S 7000 IQ pro komfortní bydlení. Komfort Estetika Bezpečnost Design Rozmanitost S 7000 IQ

Transkript

1 Profilový systém S 7000 IQ pro komfortní bydlení Komfort Estetika Bezpečnost Design Rozmanitost S 7000 IQ

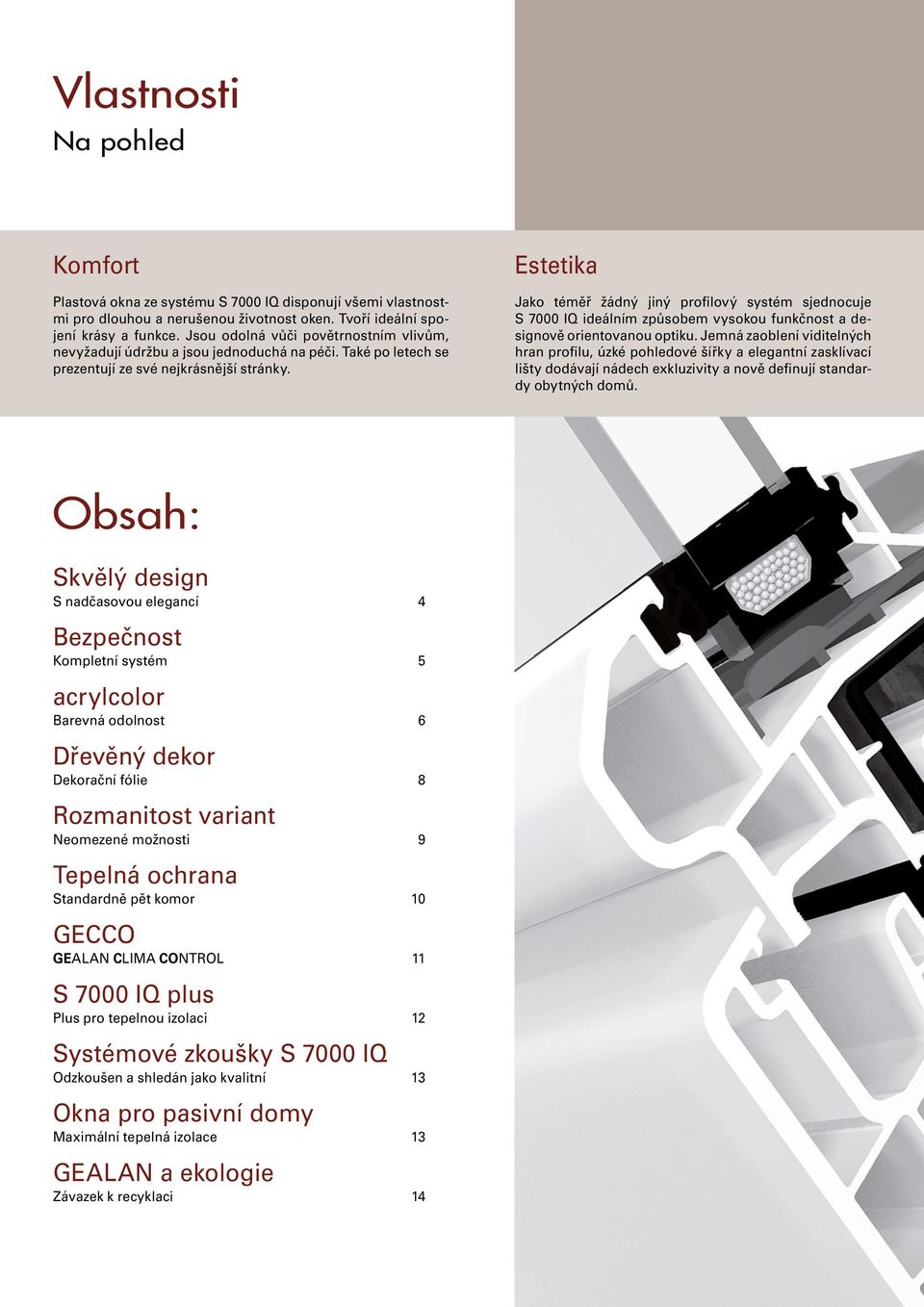

2 Vlastnosti Na pohled Komfort Plastová okna ze systému S 7000 IQ disponují všemi vlastnostmi pro dlouhou a nerušenou životnost oken. Tvoří ideální spojení krásy a funkce. Jsou odolná vůči povětrnostním vlivům, nevyžadují údržbu a jsou jednoduchá na péči. Také po letech se prezentují ze své nejkrásnější stránky. Estetika Jako téměř žádný jiný profilový systém sjednocuje S 7000 IQ ideálním způsobem vysokou funkčnost a designově orientovanou optiku. Jemná zaoblení viditelných hran profilu, úzké pohledové šířky a elegantní zasklívací lišty dodávají nádech exkluzivity a nově definují standardy obytných domů. Obsah: Skvělý design S nadčasovou elegancí 4 Bezpečnost Kompletní systém 5 acrylcolor Barevná odolnost 6 Dřevěný dekor Dekorační fólie 8 Rozmanitost variant Neomezené možnosti 9 Tepelná ochrana Standardně pět komor 10 GECCO GEALAN CLIMA CONTROL 11 S 7000 IQ plus Plus pro tepelnou izolaci 12 Systémové zkoušky S 7000 IQ Odzkoušen a shledán jako kvalitní 13 Okna pro pasivní domy Maximální tepelná izolace 13 GEALAN a ekologie Závazek k recyklaci 14

3 Bezpečnost Ochrana a bezpečnost jsou základní potřeby člověka. Přitom nejde jen o materiální hodnoty, nýbrž také o bezpečný pocit mezi vlastními čtyřmi stěnami. Okenní profilový systém S 7000 IQ splňuje veškeré požadavky na spolehlivou ochranu proti vloupání. Rozmanitost Profilový systém S 7000 IQ umožňuje neomezenou kreativitu pro projektanty a architekty. Všechny profily lze dodat ve velkém počtu acrylcolorových barev, dřevěných dekorů a barevných fólií. Stavebně-technicky lze standardně realizovat křídla pro okna splňující požadavek protihlukové ochrany třídy 5. Doplňkové a spojovací profily umožňují výrobu prvků větších rozměrů. Profilový systém S 7000 IQ 3

4 Skvělý design S nadčasovou elegancí Harmonické spojení vzhledu fasád a oken otevírá dalekosáhlé projekční perspektivy a neklade téměř žádné hranice při kreativitě projektanta a investora. Moderní okna jsou více než branou pro vstup denního světla, splňují vyšší nároky než je větrání místností. V současné době se staly architektonickými prvky a určují svou velikostí, tvarem a umístěním výraz fasád a atmosféru ve vnitřních prostorech. Okna jsou výrazem individuality Klasika Design a životního stylu. Avšak každé okno je hezké jen do té míry, do jaké to umožňuje profilový systém, z něhož je vyrobeno. Proto jsme opatřili náš exkluzivní profil S 7000 IQ zvláštními vlastnostmi, které umožní splnit jakékoliv požadavky na design: harmonické proporce, jemná zaoblení, úzké pohledové šířky a brilantní hladký povrch. Takto systém S 7000 IQ zaručuje estetiku a hodnotu pro okna se stylem a nadčasovou elegancí. Úzké pohledové šířky Křídlo / štulp 7093 / 7303 Plošně odsazené křídlo Plošně poloodsazené křídlo Klasická optika Optika designově orientovaná Zasklívací lišta z vnitřní strany je tím pravým zakončením perfektního okna. Rozmanitost variant umožňuje splnit jakákoliv přání. Zvláštní štulpový profil pro velmi velké štulpové prvky, který splňuje nejvyšší statické požadavky. 138 mm Křídlo / štulp 7066/7300 Velmi úzká kombinace štulpu se symetrickým vnitřním a vnějším vzhledem. Oliva madla je usazena uprostřed na vnitřním profilu štulpu. 122 mm 4

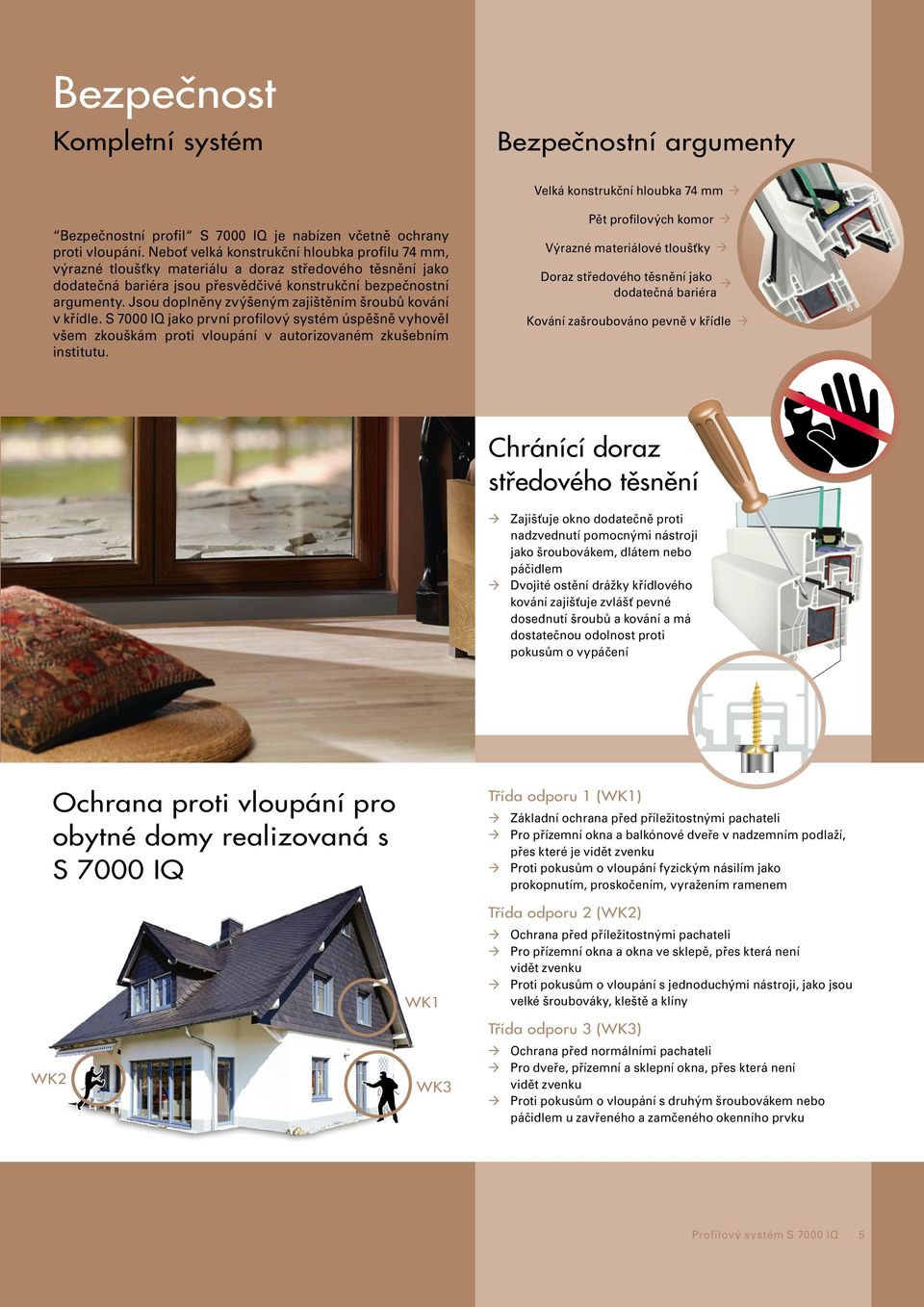

5 Bezpečnost Kompletní systém Bezpečnostní argumenty Velká konstrukční hloubka 74 mm Bezpečnostní profil S 7000 IQ je nabízen včetně ochrany proti vloupání. Neboť velká konstrukční hloubka profilu 74 mm, výrazné tloušťky materiálu a doraz středového těsnění jako dodatečná bariéra jsou přesvědčivé konstrukční bezpečnostní argumenty. Jsou doplněny zvýšeným zajištěním šroubů kování v křídle. S 7000 IQ jako první profilový systém úspěšně vyhověl všem zkouškám proti vloupání v autorizovaném zkušebním institutu. Pět profilových komor Výrazné materiálové tloušťky Doraz středového těsnění jako dodatečná bariéra Kování zašroubováno pevně v křídle Chránící doraz středového těsnění ÆÆ Zajišťuje okno dodatečně proti nadzvednutí pomocnými nástroji jako šroubovákem, dlátem nebo páčidlem ÆÆ Dvojité ostění drážky křídlového kování zajišťuje zvlášť pevné dosednutí šroubů a kování a má dostatečnou odolnost proti pokusům o vypáčení WK2 Ochrana proti vloupání pro obytné domy realizovaná s S 7000 IQ WK1 WK3 Třída odporu 1 (WK1) Základní ochrana před příležitostnými pachateli Pro přízemní okna a balkónové dveře v nadzemním podlaží, přes které je vidět zvenku Proti pokusům o vloupání fyzickým násilím jako prokopnutím, proskočením, vyražením ramenem Třída odporu 2 (WK2) Ochrana před příležitostnými pachateli Pro přízemní okna a okna ve sklepě, přes která není vidět zvenku Proti pokusům o vloupání s jednoduchými nástroji, jako jsou velké šroubováky, kleště a klíny Třída odporu 3 (WK3) Ochrana před normálními pachateli Pro dveře, přízemní a sklepní okna, přes která není vidět zvenku Proti pokusům o vloupání s druhým šroubovákem nebo páčidlem u zavřeného a zamčeného okenního prvku Profilový systém S 7000 IQ 5

6 acrylcolor Barevná odolnost Estetika v architektuře vzniká perfektním sladěním barvy, tvaru a materiálu. Přitom nehraje žádnou roli, zda se jedná o historické budovy, moderní obytné domy nebo prestižní průmyslové budovy. Barevná acrylcolorová okna dostávají při utváření fasády zvláštní význam. Vytvářejí rozhodující akcenty. Budovy se stávají půvabnými na pohled a dostávají svou nezaměnitelnou vizitku. Okna jako součást fasády jsou vystavena slunečnímu záření, povětrnostním vlivům a vlivům životního prostředí, jakož i mechanickému působení. Zde se velmi rychle ukazuje, že není barevný profil jako barevný profil. Acrylcolorová okna mají směrem dovnitř budovy bílý profil z PVC a na vnější straně barevné akrylátové sklo. To je činí zvláště odolnými proti všem povětrnostním vlivům, jako je slunce, vítr, déšť, chlad a kolísání teplot. A dokonce ani při postupné výměně oken nejsou rozeznatelné žádné barevné rozdíly. acrylcolor-standardní barvy Zvláštní vlastnosti Žádný barevný lak Tloušťka o cca 0,5 mm větší než jakákoliv vrstva laku Odolný proti poškrábání a nechoulostivý 1 krémově bílá / RAL černohnědá 02 / podobná RAL achátově šedá / RAL hnědočervená / RAL okenní šedá / RAL ultramarínově modrá / RAL břidlicová šedá / RAL mechově zelená / RAL sépiově hnědá / RAL stříbrná Další BARVY A INFORMACE K TÉMATU acrylcolor Pevně spojený s profilem Chráněný před odlupováním a odprýskáváním Extrémně jednoduchá péče NALEZNETE NA: SAMI VIDÍTE ROZDÍL... 6

7 acrylcolor osvědčená kvalita Vysoká reflexe Již téměř 30 let vyrábí GEALAN barevné acrylcolorové profily metodou koextruze. Tato inovativní technika se zcela podstatně odlišuje od jinak běžných metod určování barev. U koextruze se barevná akrylátová vrstva neoddělitelně spojí s plastovým profilem. Z toho vzniká barevná vrstva s dlouhou životností a odolná proti světlu. Bílá základní vrstva pod infračerveně průhlednou akrylátovou skleněnou vrstvou silně odráží sluneční záření. Tím je výrazně minimalizováno zahřívání profilu. Teplotní rozdíly, které vznikají mezi bílými a barevnými profily, jsou přitom pozoruhodně malé. Acryl-hmota Odražené záření PVC-hmota Barevné akrylátové sklo acrylcolor-profil Nástroj Absorbované záření Bílý PVC profil Profilový systém S 7000 IQ 7

8 Dřevěný dekor Dekorační fólie Pro všechny, kteří kladou důraz na přirozený vzhled, aniž by se chtěli zříci výhod moderní okenní techniky, existují plastová okna v optice dřevěného dekoru. To je správná volba. Nezáleží na tom, zda-li pro renovaci starších domů anebo pro plánovanou novou výstavbu okna s dřevěným dekorem GEALAN přesvědčí z optického i funkčního hlediska. Doporučují se jako klasický stylový prvek při renovaci starých domů, jakož i při zasazení stavby do krajiny. Okna s dřevěnými dekory mají veškeré kladné vlastnosti moderních plastových oken a přitom vypadají jako ze dřeva. Standardní dřevěné dekory Nestandardní fólie Oregon IV 4 Mahagon 2 Zlatý dub 5 Bahenní dub 3 Dub 6 Ořech 1 Krémově bílá 6 Douglasie 11 Dub světlý 2 Stříbřitě šedá 7 Horská borovice 12 Čokoládově hnědá 3 Antracitově šedá 8 Ořech přírodní 13 Siena PN Noce 4 Jedlově zelená 9 Vlašský ořech 14 Siena PR Rosso 5 Ocelově modrá 10 Třešeň 8

9 Rozmanitost variant Neomezené možnosti Díky nové kašírovací technologii je GEALAN schopen dodávat téměř všechny libovolné barevné kombinace. Je možná téměř jakákoliv varianta z acrylcoloru, dřevěného dekoru nebo barevné fólie. A přitom nehraje žádnou roli, zda profily mají úkosy nebo zaoblení. Neomezená rozmanitost dekorů Kombinační možnosti acrylcolor + dřevěný dekor 4 Rychlá výměna dekoračních fólií a profilových geometrií ve výrobě. Otevírá se téměř neomezený počet kombinačních možností. Různé dekory na vnější a vnitřní straně. Vnější strana oken ladící k fasádě uvnitř se okno řídí stylem zařízení. Vynikajících vlastností acrylcoloru se nemusíte zříci ani tehdy, pokud chcete utvářet vnitřní stranu oken pomocí dekorační fólie. Profilový systém S 7000 IQ 9

10 Tepelná ochrana Sériově 5 komor Energetické náklady se stávají v důsledku rostoucích pořizovacích cen, a to nejen v soukromé bytové oblasti, stále větší nákladovou položkou. Nároky na tepelnou izolaci oken dodatečně zvyšují zákonné požadavky na životní prostředí. Profilový systém S 7000 IQ byl proto vybaven konstrukční hloubkou 74 mm. Vnitřní chování pěti komor promyšlené až do detailu zabrání vzniku tepelných mostů a optimalizuje tak schopnost tepelné izolace. Doraz středového těsnění je navíc vybaven dutými komorami. Takto má profilový průřez také v oblasti falce pět komor. Odzkoušená U-hodnota U f = 1,1 W/m 2 K* profilové kombinace včetně standardní ocelové výztuže je extrémně nízká. (*viz zkušební zpráva č /1/00 HFB Engineering GmbH, Lipsko) JEDNODUŠE SI SPOČÍTEJTE VAŠI OSOBNÍ ÚSPORU ENERGIÍ. NA INTERNETU K TOMU NALEZNETE UŽITEČNÉ INFORMACE A NÁSTROJE. Air Watch I když se stará patentovaný větrací systém GECCO o řízené základní větrání, nemůžete se zříci pravidelného větrání. Vzduch v místnosti musí být proto čas od času kompletně vyměněn. Ukazuje, zda je ještě v pořádku obsah vlhkosti v místnosti Jednoduchá montáž 10

11 GECCO GEALAN CLIMA CONTROL Je malá, neviditelná a pracuje skrytě. Malá klapka s velkým účinkem dělá z normálních oken klimatizovaná okna. Automatický větrací systém GECCO 2 (GEALAN CLIMA CONTROL) zabraňuje tvorbě plísní v ostění. V klidové poloze je klapka otevřená. Vzduch může bez překážek proudit do prostoru, při vyšší rychlosti větru klapka uzavírá vzduchový kanál. Takto se větrací systém stará o regulovanou výměnu mezi venkovním a vnitřním vzduchem. GECCO 4 představuje nejnovější systémovou variantu. Dodatečně disponuje prachovým a pylovým filtrem, ochrannou síťkou proti hmyzu a ochranou proti dešti. Výhody systému GECCO: Optimální výměna vzduchu při normálních tlacích vzduchu Nejnižší energetické ztráty Stálé základní větrání Patentovaná, plně automatická regulace větrání Žádný výskyt průvanu při vysoké rychlosti větru Automatickým fungováním je vyloučena jakákoliv chybná obsluha Vysoká tepelná a zvuková ochrana Žádné hvízdavé zvuky z průvanu Nákladově příznivý Zabránění vzniku plísní GECCO 2 Vnější přívod vzduchu GECCO 4 Vnější přívod vzduchu GECCO 4 zavřená Pro extrémní požadavky Vstupující vzduch GECCO 2 otevřená Vstupující vzduch GECCO 2 zavřená GECCO 4 otevřená Profilový systém S 7000 IQ 11

12 S 7000 IQ plus Plus u tepelné izolace Novým systémem S 7000 IQ plus dává GEALAN jasnou odpověď na požadavky úspory energií a zlepšení tepelné izolace budov. Aby se tyto požadavky spnily, disponuje nový systém středového těsnění 6-komorovou úpravou a konstrukční hloubkou 83 mm. Tak mohou zpracovatelé GEALANu reagovat ještě pružněji na zadání investorů nebo architektů a zúčastnit se výběrových řízení, která vyžadují hloubky profilu 80 mm a více. Nový systém S 7000 IQ plus je se všemi vlastnostmi integrován do systému S 7000 IQ. Tak nejsou ve výrobě potřebné žádné dodatečné nástroje na zpracování. Výhody S 7000 IQ plus: Vynikající vlastnosti prostupu tepla a hluku (U f = 0,98 W/m 2 K možné) Vynikající stabilita Tvarově dokonalé vedení linií Estetický design K výběru jsou různé varianty křídel Vysoká rozmanitost variant Synergické efekty v udržování skladu a logistice Profilový systém S 7000 IQ 12

13 Systémová kontrola S 7000 IQ Odzkoušen a shledán jako kvalitní Kritéria Výsledek Poznámky Vhodnost podle RAL-RG 716/1 Odstavec III Průvzdušnost podle ČSN EN až třída 4 Vodotěsnost podle ČSN EN až třída 9A Odolnost proti zatížení větrem podle DIN EN do třídy C5/B5 Odzkoušeno s různými kombinacemi rámů / křídel Vhodnost pro větrací okna Průvzdušnost podle ČSN třída 3 Vodotěsnost podle ČSN EN třída 9A Okna s GECCO Zvuková izolace Od 34 db do 47 db Odzkoušeno s různými kombinacemi rámů / křídel / skel Zvuková izolace pro větrací okna Od 34 db do 44 db Okna s GECCO Zabránění vloupání Třídy odporu 1, 2 a 3 Odzkoušeno s různými kombinacemi rámů/křídel Tepelná izolace Okna pro pasivní domy Koeficient prostupu tepla (U-hodnota) U f až 1,1 W/m 2 K (v závislosti na příslušné kombinaci profilu a použité výztuži) Koeficient prostupu tepla (U-hodnota) U W = 0,84 W/m 2 K (viz certifikát pasivní dům Institut Dr. Wolfganga Feista, Darmstadt) Vypočteno pro kombinace 7008/7066 a 7008/7093 Odzkoušeno pro nevestavěné okno ze součástí plošně odsazeného profilu S 7000 IQ, trojskla 42 mm, U g = 0,70 W/m 2 K, tepelně dělené oceli, hliníkového opláštění(aluclip) a vlepené izolační výplně Okna pro pasivní domy Maximální tepelná izolace U pasivního domu je snahou docílit snížení energetické potřeby vytápění tak, aby nemusela být provedena instalace tradičního vytápění. To není ovšem možné jen tak a vyžaduje to použití optimalizovaných součástí, k nimž na prvním místě patří okna. Pro okno ze systému S 7000 IQ pasivní dům zjistil institut dr. Feista v Darmstadtu, zabývající se pasivními domy v Německu, U w -hodnotu von 0,84 W/m 2 K. Tato hodnota byla dosažena kombinací plošně odsazeného profilu S 7000 IQ, trojsklem 42 mm s U g = 0,70 W/m 2 K, tepelně dělenou ocelí, hliníkovým opláštěním (Aluclip) a vlepenou izolační výplní. Oknem S 7000 IQ pasivní dům může zpracovatel GEALANu doplnit svou výrobkovou paletu a má současně díky práškově nanášenému vnějšímu povrchu výběr z velkého počtu barev. S 7000 IQ okna pro pasivní domy Vysoce izolující okenní systém, díky předsazenému hliníkovému opláštění s izolační výplní se dosáhne U W -Wert hodnota 0,84 W/m 2 K erreicht. Variabilní možnosti: doplňkové profily S 7000 IQ mohou být kombinovány s okny pasivních domů. Mimo normální okna jsou možná také sloupková a štulpová řešení. Velká barevná rozmanitost: díky potahovanému vnějšímu opláštění může být vybíráno z rozsáhlé barevné palety. Elegantní optika: Přidáním rámu obepínajícího okenní křídlo působí profil moderněji než mnoho jiných oken pasivních domů. Je zde viditelná optická blízkost k plošně polopřesazenému křídlu č. Art Vynikající těsnost: čtyřmi obíhajícími těsnicími rovinami se dosáhne optimální vzduchotěsnosti a vodotěsnosti. Profilový systém S 7000 IQ 13

14 GEALAN a ekologie Závazek k recyklaci Naše ekologické zapojení Již před nabytím účinnosti zákona o odpadech a recyklaci nabídla firma GEALAN svým zákazníkům recyklaci ve formě ekologické dohody GEALAN. Výrobci profilů a výrobci oken sjednali v této dohodě opětovné zhodnocení starých plastových oken a zbytků profilů vznikajících při výrobě oken. Cílem je přivést tyto materiály při zákazu skladování do uzavřené materiálové recyklace PVC. Protože jakostní výrobek PVC termoplastický materiál se získává z přírodních surovin ropy nebo zemního plynu a kuchyňské soli, je příliš drahý na to, aby skončil v odpadu nebo v zařízení na spalování odpadu. Se svou 100% schopností recyklace se přímo nabízí k opětovnému zpracování. Také staré vymontované okno z PVC může být granulováno a upraveno. Takto se stává PVC jedním z nejvíce recyklovaných materiálů. Recyklační koloběh plastových oken Vrácení materiálu do výroby profilů Recyklace starých oken Extruze (recyklovaných) profilů Vymontování a rozebrání starých oken Výroba a montáž okna Doba životnosti okna (cca 40 let) Bez použití impregnací, laků a lazurových barev, zatěžujících životní prostředí. Minimální náklady na údržbu. Technické změny a tiskově technické odchylky barev vyhrazeny. Váš partner GEALAN Vám ochotně poradí: / 2/2009
