GENEVENEW EXKLUZIVNÍ BEZRÁMOVÉ ZÁSTĚNY

Transkript

1 GENEVENEW EXKLUZIVNÍ BEZRÁMOVÉ ZÁTĚNY

2 Technické parametry a design Vlastnosti 6 mm bezpečnostní sklo plňuje normu na sprchové zástěny EN 14428: nadnější čištění díky integrovaným pantům Čiré sklo tandardní výška 2000 mm Barva profilů aluchrom ntiplaková úprava quaperle do 1200 mm Design 1. Rohové vzpěry z pochromované mosazi pro optimální stabilitu pevných stěn 1 2. Designová madla z pochromované mosazi 3. Kompaktní vyrovnávací profil pro snadnou montáž Panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla. Jsou vyrobeny z pochromované mosazi a mají otvírání pouze ven 4 2

3 Technické přednosti Panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla Zdvihový mechanismus usnadňuje otvírání dveří Zdvihový mechanismus snižuje opotřebení těsnění na dveřích Hladká plocha zakrytých zapuštěných pantů usnadňuje čištění Vyrovnávací profil Umožňuje 20 mm přestavitelnost pevných stěn Chromované krytky Těsnost 1. tandardní provedení bez prahové lišty 2. Volitelně dodávaná prahová lišta pro lepší těsnost Možnost dodávky atypických rozměrů na objednávku. Zaměření atypu zdarma. 3

4 y jednokřídlé dveře levé s pevnou stěnou v rovině (GE13L) + boční stěna (GET) aluchrom, čiré sklo jednokřídlé dveře levé s pevnou stěnou v rovině (GE13L) + nástěnný profil pro dveře do niky (V.GEN.50) aluchrom, čiré sklo 6 mm bezpečnostní sklo ntiplaková úprava quaperle Čiré sklo plňuje normu na sprchové zzástěny EN 14428: tandardní výška 2000 mm nadnější čištění díky integrovaným pantům Maximální šířka 1200 mm 4

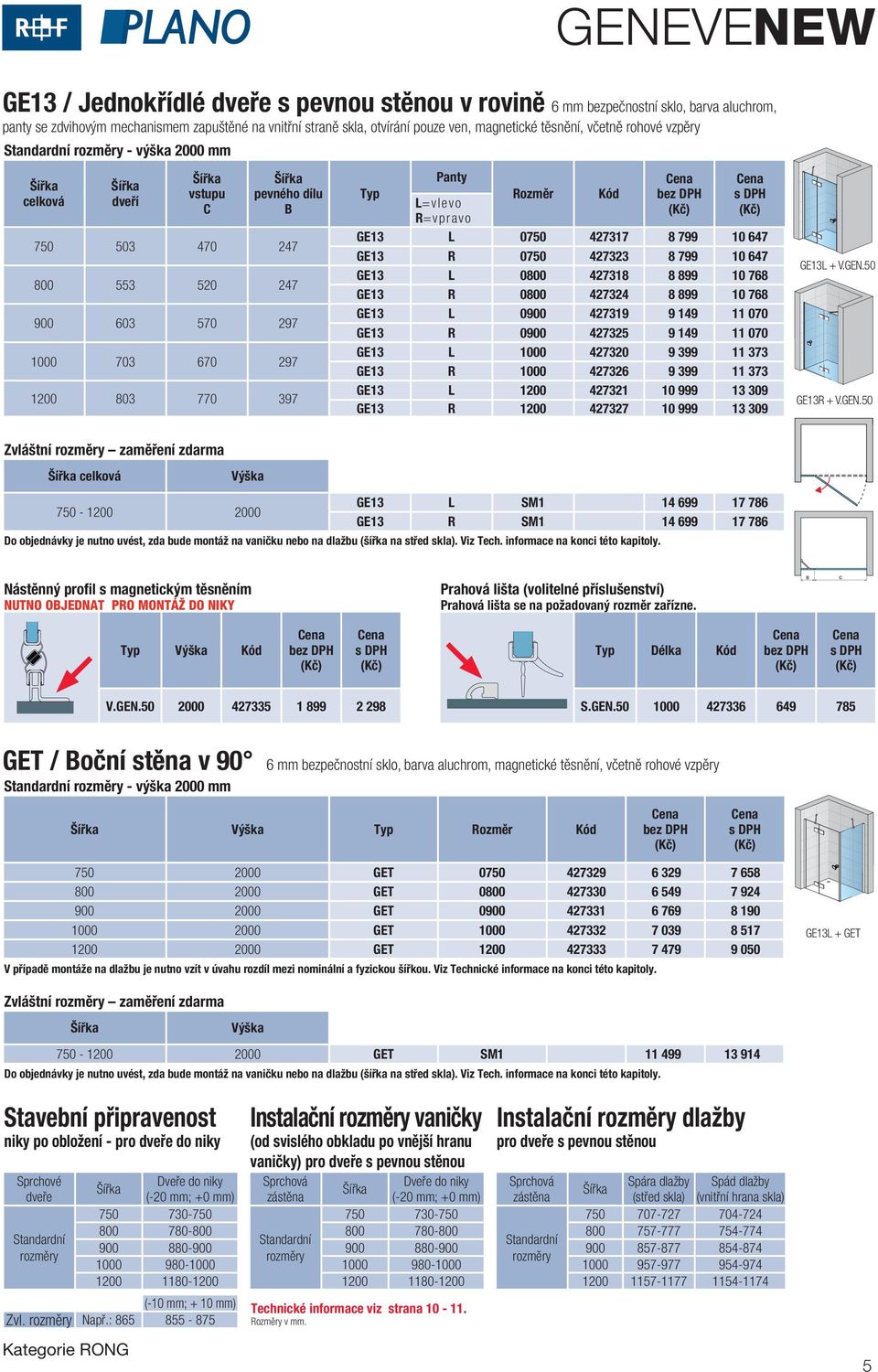

5 GE13 / Jednokřídlé dveře s pevnou stěnou v rovině 6 mm bezpečnostní sklo, barva aluchrom, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, včetně rohové vzpěry tandardní - výška 2000 mm celková dveří vstupu C pevného dílu B Typ Panty Rozměr Kód L=vlevo R=vpravo GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R GE13L + V.GEN.50 GE13R + V.GEN.50 Zvláštní zaměření zdarma celková Výška GE13 L M GE13 R M Do objednávky je nutno uvést, zda bude montáž na vaničku nebo na dlažbu (šířka na střed skla). Viz Tech. informace na konci této kapitoly. Nástěnný profil s magnetickým těsněním NUTNO OBJEDNT PRO MONTÁŽ DO NIKY Prahová lišta (volitelné příslušenství) Prahová lišta se na požadovaný rozměr zařízne. Typ Výška Kód Typ Délka Kód V.GEN GEN GET / Boční stěna v 90 6 mm bezpečnostní sklo, barva aluchrom, magnetické těsnění, včetně rohové vzpěry tandardní - výška 2000 mm Výška Typ Rozměr Kód GET GET GET GET GET V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na konci této kapitoly. GE13L + GET Zvláštní zaměření zdarma Výška GET M Do objednávky je nutno uvést, zda bude montáž na vaničku nebo na dlažbu (šířka na střed skla). Viz Tech. informace na konci této kapitoly. tavební připravenost niky po obložení - pro dveře do niky prchové dveře tandardní Dveře do niky (-20 mm; +0 mm) (-10 mm; + 10 mm) Zvl. Např.: Instalační vaničky (od svislého obkladu po vnější hranu vaničky) pro dveře s pevnou stěnou prchová Dveře do niky zástěna (-20 mm; +0 mm) tandardní Technické informace viz strana Rozměry v mm. Instalační dlažby pro dveře s pevnou stěnou prchová zástěna tandardní pára dlažby pád dlažby (střed skla) (vnitřní hrana skla)

6 jednokřídlé dveře levé s pevnou stěnou v rovině (GE13L) + jednokřídlé dveře pravé s pevnou stěnou v rovině (GE13R) aluchrom, čiré sklo 6 mm bezpečnostní sklo Čiré sklo tandardní výška 2000 mm Maximální šířka 1200 mm ntiplaková úprava quaperle plňuje normu na sprchové zástěny EN 14428: nadnější čištění díky integrovaným pantům 6

7 GE13 R+L / Rohový vstup s dvoudílnými křídlovými dveřmi 6 mm bezpečnostní sklo, barva aluchrom, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, 2 rohové vzpěry Pro sestavení obdélníkového půdorysu lze kombinovat různé L + R. tandardní - výška 2000 mm celková dveří pevných dílů B vstupu C Typ Díl Rozměr Kód L=levý R=pravý GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R GE13 L GE13 R V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na konci této kapitoly. GE13L + GE13R Zvláštní zaměření zdarma Výška GE13 L M GE13 R M Do objednávky je nutno uvést, zda bude montáž na vaničku nebo na dlažbu (šířka na střed skla). Viz Tech. informace na konci této kapitoly. Prahová lišta, pro rohový vstup je třeba objednat 2 ks (volitelné příslušenství) Prahová lišta se na požadovaný rozměr zařízne. Typ Délka Kód.GEN Instalační vaničky (od svislého obkladu po vnější hranu vaničky) pro rohový vstup prchová Rohový vstup zástěna (-20 mm; +0 mm) tandardní Instalační dlažby pro rohový vstup prchová zástěna tandardní pára dlažby pád dlažby (střed skla) (vnitřní hrana skla) Technické informace viz strana Rozměry v mm. 7

8 y Čtvrtkruh s dvoukřídlými dveřmi (GER) aluchrom, čiré sklo 6 mm bezpečnostní sklo ntiplaková úprava quaperle Čiré sklo plňuje normu na sprchové zástěny EN 14428: tandardní výška 2000 mm nadnější čištění díky integrovaným pantům Maximální šířka 1200 mm 8

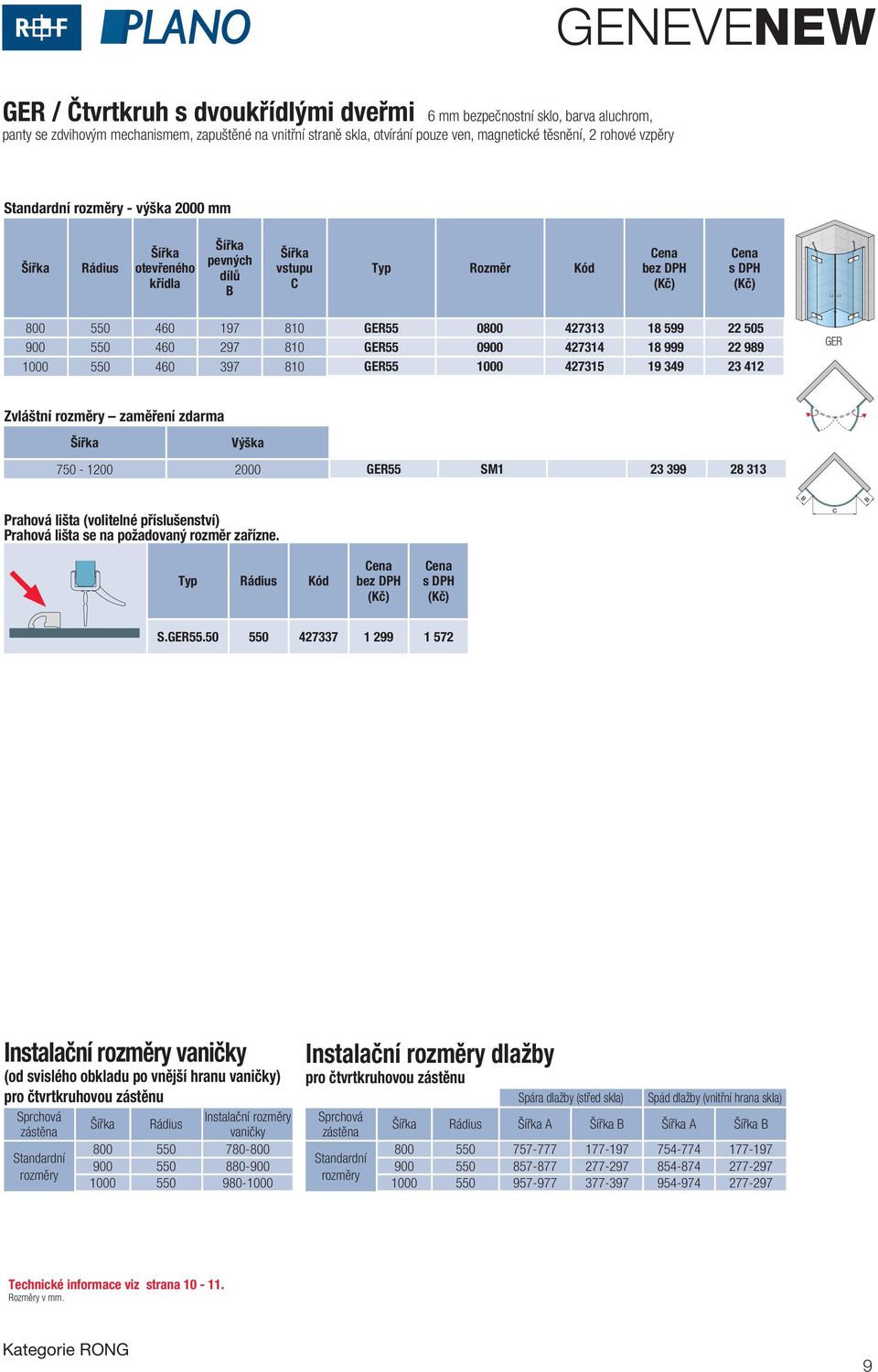

9 GER / Čtvrtkruh s dvoukřídlými dveřmi 6 mm bezpečnostní sklo, barva aluchrom, panty se zdvihovým mechanismem, zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, 2 rohové vzpěry tandardní - výška 2000 mm Rádius otevřeného křídla pevných dílů B vstupu C Typ Rozměr Kód GER GER GER GER Zvláštní zaměření zdarma Výška GER55 M Prahová lišta (volitelné příslušenství) Prahová lišta se na požadovaný rozměr zařízne. Typ Rádius Kód.GER Instalační vaničky (od svislého obkladu po vnější hranu vaničky) pro čtvrtkruhovou zástěnu prchová zástěna tandardní Rádius Instalační vaničky Instalační dlažby pro čtvrtkruhovou zástěnu prchová zástěna tandardní pára dlažby (střed skla) pád dlažby (vnitřní hrana skla) Rádius B B Technické informace viz strana Rozměry v mm. 9

10 Technické informace Dveře s boční stěnou, rohový vstup - montáž na vaničku změřený rozměr od zdi k vnějšímu okraji vaničky Obr. 1: Při montáži na vaničku je odsazení 23 mm stejné pro všechny typy řady GENEVE NEW. Dveře s boční stěnou - montáž na dlažbu tavební připravenost dlažby pro zástěnu standardních rozměrů - změřený rozměr od zdi na osu skla tandardní šířka = střed skla kutečná šířka standardní zástěny odpovídá šířce. Obr. 2 Čtvrtkruh - montáž na dlažbu tavební připravenost dlažby pro zástěnu standardních rozměrů R B - změřený rozměr od zdi na osu skla U dlažby je nutné zohlednit rádius R528 (viz tabulka vpravo). kutečná šířka standardní zástěny odpovídá šířce. Čtvrtkruh s rádiusem 550 tandardní šířka = střed skla B pro rádius R R528: Rádius na střed skla čtvrtkruhu s nominálním rádiusem 550 B Obr. 3 tandardní je možné použít pouze v případě, že odpovídají šířce v tabulce vpravo, jinak je nutný zvláštní rozměr. Rozměry v mm. 10

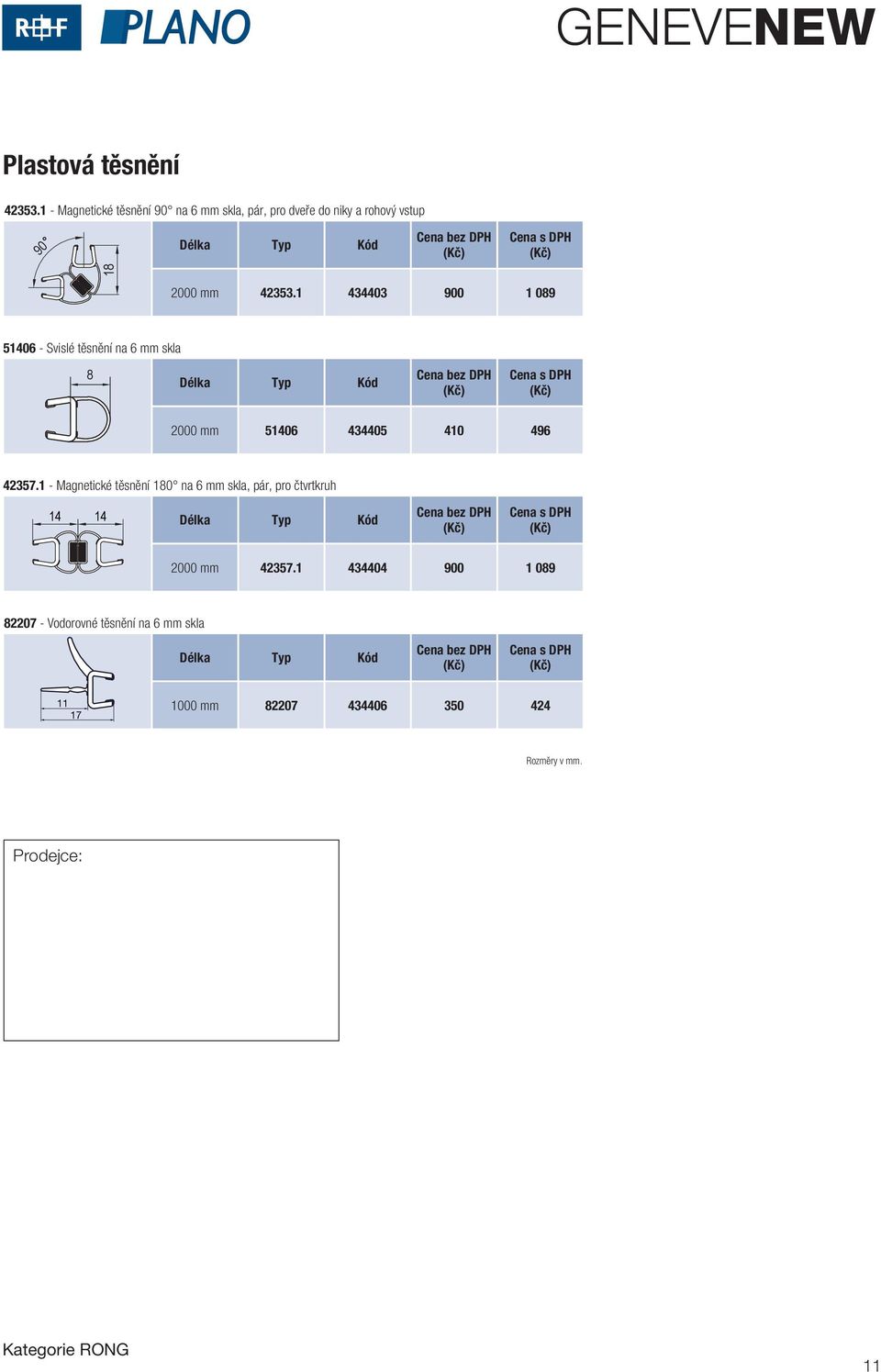

11 Plastová těsnění Magnetické těsnění 90 na 6 mm skla, pár, pro dveře do niky a rohový vstup 90 Délka Typ Kód mm vislé těsnění na 6 mm skla 8 Délka Typ Kód 2000 mm Magnetické těsnění 180 na 6 mm skla, pár, pro čtvrtkruh Délka Typ Kód 2000 mm Vodorovné těsnění na 6 mm skla Délka Typ Kód mm Rozměry v mm. Prodejce: 11

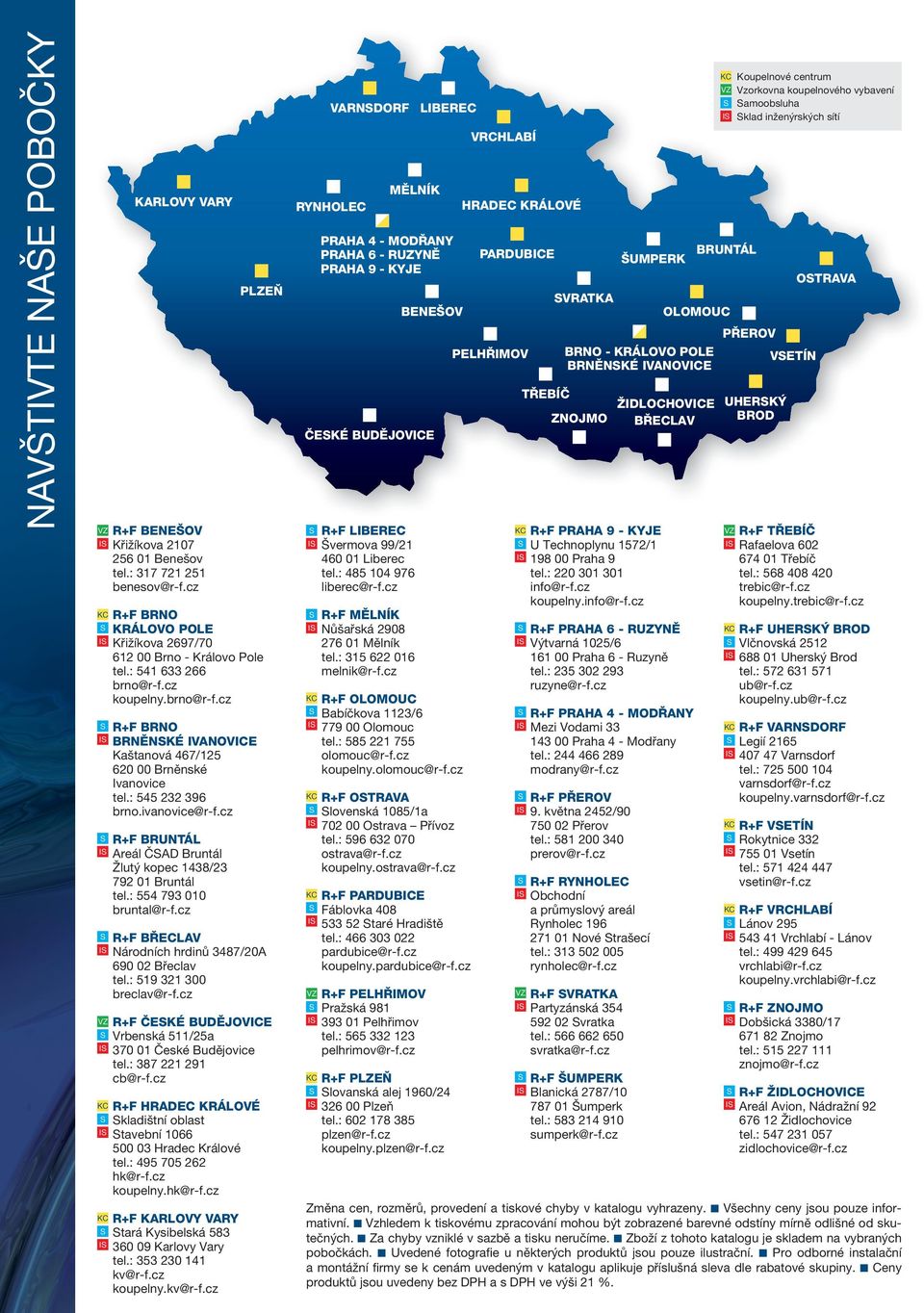

12 NVŠTIVTE NŠE POBOČKY VZ VZ KRLOVY VRY R+F BENEŠOV Křižíkova Benešov tel.: PLZEŇ R+F BRNO KRÁLOVO POLE Křižíkova 2697/ Brno - Královo Pole tel.: brno@r-f.cz koupelny.brno@r-f.cz R+F BRNO BRNĚNKÉ IVNOVICE Kaštanová 467/ Brněnské Ivanovice tel.: brno.ivanovice@r-f.cz R+F BRUNTÁL reál ČD Bruntál Žlutý kopec 1438/ Bruntál tel.: bruntal@r-f.cz R+F BŘECLV Národních hrdinů 3487/ Břeclav tel.: breclav@r-f.cz R+F ČEKÉ BUDĚJOVICE Vrbenská 511/25a České Budějovice tel.: cb@r-f.cz R+F HRDEC KRÁLOVÉ kladištní oblast tavební Hradec Králové tel.: hk@r-f.cz koupelny.hk@r-f.cz R+F KRLOVY VRY tará Kysibelská Karlovy Vary tel.: kv@r-f.cz koupelny.kv@r-f.cz VRNDORF RYNHOLEC MĚLNÍK ČEKÉ BUDĚJOVICE VZ LIBEREC VRCHLBÍ HRDEC KRÁLOVÉ PRH 4 - MODŘNY PRH 6 - RUZYNĚ PRDUBICE BRUNTÁL ŠUMPERK PRH 9 - KYJE OTRV VRTK BENEŠOV OLOMOUC PŘEROV PELHŘIMOV BRNO - KRÁLOVO POLE VETÍN BRNĚNKÉ IVNOVICE R+F LIBEREC Švermova 99/ Liberec tel.: liberec@r-f.cz R+F MĚLNÍK Nůšařská Mělník tel.: melnik@r-f.cz R+F OLOMOUC Babíčkova 1123/ Olomouc tel.: olomouc@r-f.cz koupelny.olomouc@r-f.cz R+F OTRV lovenská 1085/1a Ostrava Přívoz tel.: ostrava@r-f.cz koupelny.ostrava@r-f.cz R+F PRDUBICE Fáblovka taré Hradiště tel.: pardubice@r-f.cz koupelny.pardubice@r-f.cz R+F PELHŘIMOV Pražská Pelhřimov tel.: pelhrimov@r-f.cz R+F PLZEŇ lovanská alej 1960/ Plzeň tel.: plzen@r-f.cz koupelny.plzen@r-f.cz VZ TŘEBÍČ ZNOJMO R+F PRH 9 - KYJE U Technoplynu 1572/ Praha 9 tel.: info@r-f.cz koupelny.info@r-f.cz ŽIDLOCHOVICE BŘECLV R+F PRH 6 - RUZYNĚ Výtvarná 1025/ Praha 6 - Ruzyně tel.: ruzyne@r-f.cz R+F PRH 4 - MODŘNY Mezi Vodami Praha 4 - Modřany tel.: modrany@r-f.cz R+F PŘEROV 9. května 2452/ Přerov tel.: prerov@r-f.cz R+F RYNHOLEC Obchodní a průmyslový areál Rynholec Nové trašecí tel.: rynholec@r-f.cz R+F VRTK Partyzánská vratka tel.: svratka@r-f.cz R+F ŠUMPERK Blanická 2787/ Šumperk tel.: sumperk@r-f.cz VZ UHERKÝ BROD VZ Koupelnové centrum Vzorkovna koupelnového vybavení amoobsluha klad inženýrských sítí R+F TŘEBÍČ Rafaelova Třebíč tel.: trebic@r-f.cz koupelny.trebic@r-f.cz R+F UHERKÝ BROD Vlčnovská Uherský Brod tel.: ub@r-f.cz koupelny.ub@r-f.cz R+F VRNDORF Legií Varnsdorf tel.: varnsdorf@r-f.cz koupelny.varnsdorf@r-f.cz R+F VETÍN Rokytnice Vsetín tel.: vsetin@r-f.cz R+F VRCHLBÍ Lánov Vrchlabí - Lánov tel.: vrchlabi@r-f.cz koupelny.vrchlabi@r-f.cz R+F ZNOJMO Dobšická 3380/ Znojmo tel.: znojmo@r-f.cz R+F ŽIDLOCHOVICE reál vion, Nádražní Židlochovice tel.: zidlochovice@r-f.cz Změna cen, rozměrů, provedení a tiskové chyby v katalogu vyhrazeny. Všechny ceny jsou pouze informativní. Vzhledem k tiskovému zpracování mohou být zobrazené barevné odstíny mírně odlišné od skutečných. Za chyby vzniklé v sazbě a tisku neručíme. Zboží z tohoto katalogu je skladem na vybraných pobočkách. Uvedené fotografie u některých produktů jsou pouze ilustrační. Pro odborné instalační a montážní firmy se k cenám uvedeným v katalogu aplikuje příslušná sleva dle rabatové skupiny. Ceny produktů jsou uvedeny a ve výši 21 %.
