vedení do přípojkové skříně SP_D01 v areálu OLÚ Paseka k.ú. Paseka

Transkript

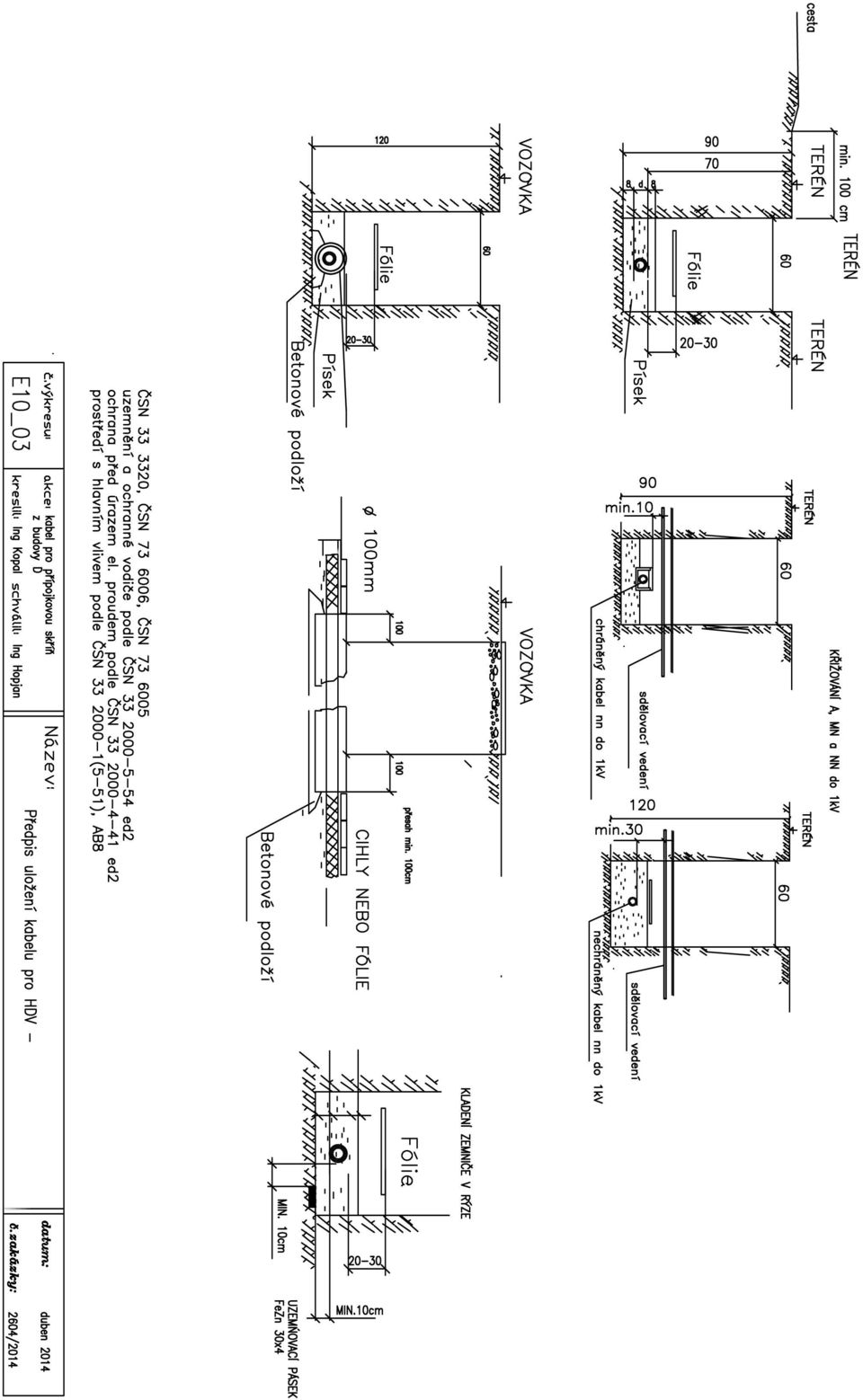

1 Objekt: hlavní vedení, do přípojkové skříně SP_D01 v areálu OLÚ v Pasece akce: obor: předmět: elektro projekt Elektro-silnoproud provedení přívodů NN vedení do přípojkové skříně SP_D01 v areálu OLÚ Paseka k.ú. Paseka Seznam : 1. Technická zpráva, vč. kap. nakládání s odpady a ochrana životního prostředí 2. Elektro- přípojka z rozvodny v budově D do přípojkové skříně č.v. ES1_ uložení v budově č.v. ES1_02 4. Předpis uložení kabelu pro č.v. E10_03 5. vyjádření k sítím - elektronicky Schválil: Vypracoval: Ing. Svatopluk Hopjan Ing. Jiří Kopal Datum: V Olomouci, červen 2014 Zak. číslo: 2604/2014 1

2 1. ZÁKLADNÍ ÚDAJE 1.1. Popis Je proveden návrh nového připojení do stávající přípojkové skříně, z důvodů navýšení požadovaného příkonu pro stávající a následné připojení odběrů z této přípojkové skříně. Odbočení je provedeno ze stávajícího rozvaděče v rozvodně v budově D. Do rozvaděče bude vložen nový pojistkový odpojovač a proveden vývod kabelem. Uložení bude v budově ve stávajícím kabelovém žlabu a stoupacím vedením ze suterénu do přízemí nově uložen v drátěném kabelovém žlabu a přes okenní výklenek chráněným přechodem na zemní kabelové vedení v chráničce a v chráničce přechodem přes místní komunikaci do přípojkové skříně, kabelové vedení dle předpisu označeno folií Podklady Požadavky provozovatele 1.3. Rozsah Projekt řeší odbočení z hlavního rozvaděče v budově D Rozvodná soustava: 3 + PEN TN-C 400/230V 50 Hz 1.5. Ochrana před úrazem elektrickým proudem : izolací, krytím pro případ poruchy samočinným odpojením od zdroje doplněná pospojováním ČSN ed Druh prostředí vnitřní normální a venkovní s hlavním vlivem podle char. ČSN , AB8, a AB4(pod přístřeškem) 2. PŘÍPOJKA 2.1. Výpočty, přípojka Přípojka je provedena odbočením z hlavního rozvaděče. Parametry přípojky jsou kontrolovány výpočtem podle ČSN , Uzemnění Využít výkopy k uložení zemnících pásků FeZn 30x4. Dále v objektu v místě přechodu na síť TN-S bude provedeno zemnění (spojit s ochranným uzemněním) podle ČSN ed 2 čl a provedeno podle ČSN ed 2, čl PROVOZNÍ PODMÍNKY 3.1. Provedení Musí se dodržet Podmínky distribuční společnosti, k podzemnímu zařízení". Musí se dodržet Podmínky dalších provozovatelů inženýrských sítí., pro provádění zemních prací v jejich blízkosti. Při provádění prací je nutné dodržovat příslušná ustanovení o bezpečnosti práce. 2

3 4. NAKLÁDÁNÍ S ODPADY Pro nakládání s odpady, jejich klasifikaci a řádnou likvidaci je nutné respektovat Vyhlášku č. 337/1997 Sb. (včetně změn 381/2001, 503/2004 Sb a 168/2007 Sb.) Katalog odpadů. Při realizaci stavby budou produkovány běžné odpady související se stavební činností. V následující tabulce je uveden jejich přehled, zařazení dle Katalogu odpadů a způsob nakládání s nimi. Stavební a demoliční odpady budou likvidovány skládkováním na skládce tříděných odpadů. Evidenci veškerých odpadů povede dodavatel v průběhu výstavby předmětné akce. Ze stavebního odpadu vytříděné kovové části technologie a rozebrané kovové konstrukce budou nabídnuty Sběrným surovinám. Zatřídění odpadů dle Katalogu odpadů - vyhláška č.381/2001 Sb. - Stavební a demoliční odpady (včetně vytěžené zeminy z kontaminovaných míst) 17 - Odpady ze zařízení na zpracování (využívání a odstraňování) odpadu, z čistíren odpadních vod pro čištění těchto vod mimo jejich vzniku a z výroby vody pro spotřebu lidí a vody pro průmyslové účely 19 - Komunální odpady (odpady z domácností a podobné živnostenské, průmyslové odpady a odpady z úřadů) včetně složek z odděleného sběru 20 Odpady, které jsou považovány za stavební a demoliční odpady vhodné k úpravě (recyklaci) beton cihly tašky a keramické výrobky směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků neuvedené pod číslem sklo asfaltové směsi neuvedené pod číslem zemina a kamení neuvedené pod číslem stavební materiály na bázi sádry neuvedené pod číslem směsné stavební a demoliční odpady neuvedené pod čísly , a uliční smetky Likvidace odpadů Stavební a demoliční odpady vhodné k úpravě (recyklaci) budou převezeny do recyklačního Vytěžená zemina bude z části využita pro zpětný zásyp, přebytečná bude odvezena na skládky. Evidence odpadů Evidenci odpadů povede dodavatel v průběhu výstavby předmětné akce. 3

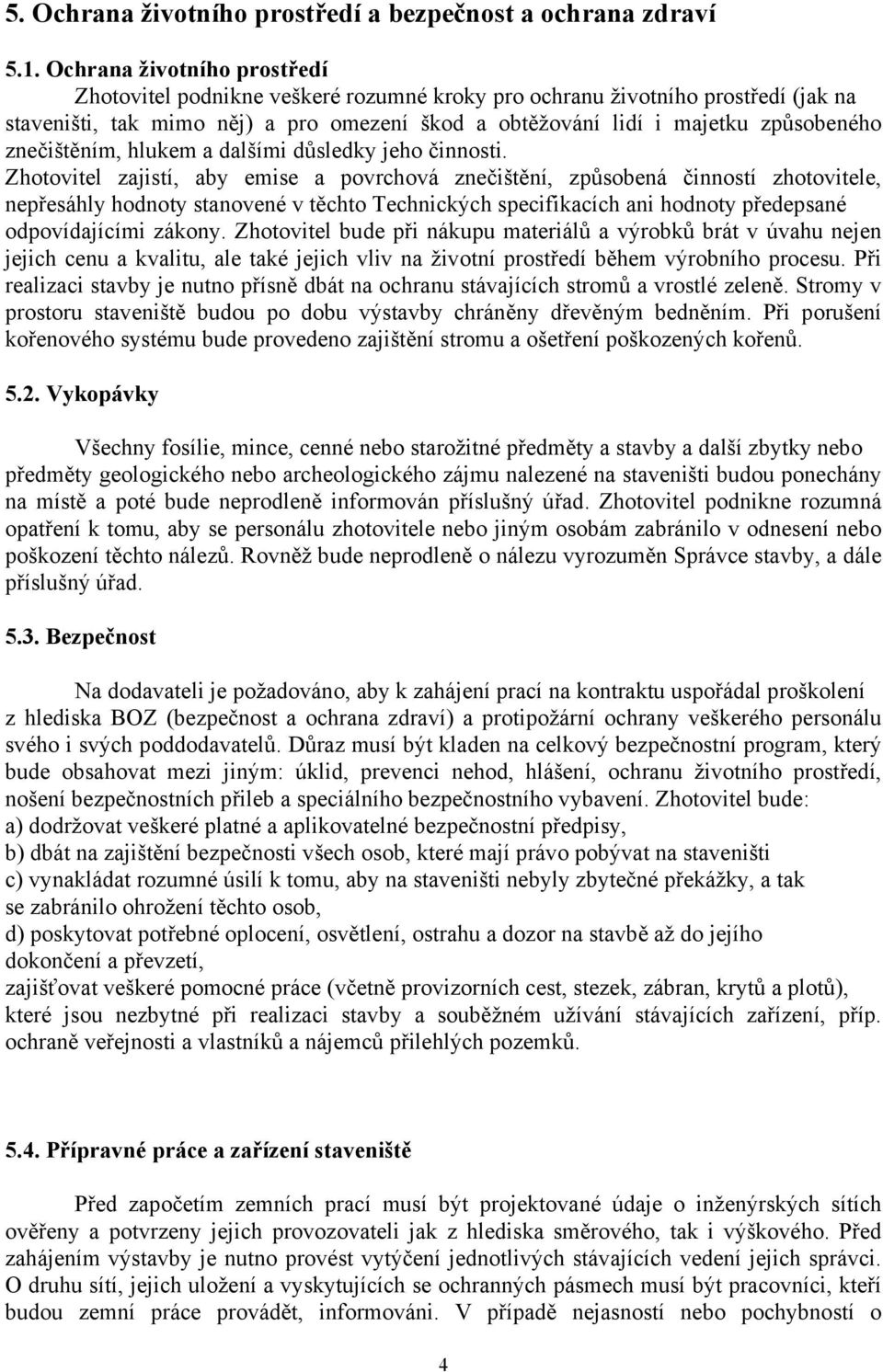

4 5. Ochrana životního prostředí a bezpečnost a ochrana zdraví 5.1. Ochrana životního prostředí Zhotovitel podnikne veškeré rozumné kroky pro ochranu životního prostředí (jak na staveništi, tak mimo něj) a pro omezení škod a obtěžování lidí i majetku způsobeného znečištěním, hlukem a dalšími důsledky jeho činnosti. Zhotovitel zajistí, aby emise a povrchová znečištění, způsobená činností zhotovitele, nepřesáhly hodnoty stanovené v těchto Technických specifikacích ani hodnoty předepsané odpovídajícími zákony. Zhotovitel bude při nákupu materiálů a výrobků brát v úvahu nejen jejich cenu a kvalitu, ale také jejich vliv na životní prostředí během výrobního procesu. Při realizaci stavby je nutno přísně dbát na ochranu stávajících stromů a vrostlé zeleně. Stromy v prostoru staveniště budou po dobu výstavby chráněny dřevěným bedněním. Při porušení kořenového systému bude provedeno zajištění stromu a ošetření poškozených kořenů Vykopávky Všechny fosílie, mince, cenné nebo starožitné předměty a stavby a další zbytky nebo předměty geologického nebo archeologického zájmu nalezené na staveništi budou ponechány na místě a poté bude neprodleně informován příslušný úřad. Zhotovitel podnikne rozumná opatření k tomu, aby se personálu zhotovitele nebo jiným osobám zabránilo v odnesení nebo poškození těchto nálezů. Rovněž bude neprodleně o nálezu vyrozuměn Správce stavby, a dále příslušný úřad Bezpečnost Na dodavateli je požadováno, aby k zahájení prací na kontraktu uspořádal proškolení z hlediska BOZ (bezpečnost a ochrana zdraví) a protipožární ochrany veškerého personálu svého i svých poddodavatelů. Důraz musí být kladen na celkový bezpečnostní program, který bude obsahovat mezi jiným: úklid, prevenci nehod, hlášení, ochranu životního prostředí, nošení bezpečnostních přileb a speciálního bezpečnostního vybavení. Zhotovitel bude: a) dodržovat veškeré platné a aplikovatelné bezpečnostní předpisy, b) dbát na zajištění bezpečnosti všech osob, které mají právo pobývat na staveništi c) vynakládat rozumné úsilí k tomu, aby na staveništi nebyly zbytečné překážky, a tak se zabránilo ohrožení těchto osob, d) poskytovat potřebné oplocení, osvětlení, ostrahu a dozor na stavbě až do jejího dokončení a převzetí, zajišťovat veškeré pomocné práce (včetně provizorních cest, stezek, zábran, krytů a plotů), které jsou nezbytné při realizaci stavby a souběžném užívání stávajících zařízení, příp. ochraně veřejnosti a vlastníků a nájemců přilehlých pozemků Přípravné práce a zařízení staveniště Před započetím zemních prací musí být projektované údaje o inženýrských sítích ověřeny a potvrzeny jejich provozovateli jak z hlediska směrového, tak i výškového. Před zahájením výstavby je nutno provést vytýčení jednotlivých stávajících vedení jejich správci. O druhu sítí, jejich uložení a vyskytujících se ochranných pásmech musí být pracovníci, kteří budou zemní práce provádět, informováni. V případě nejasností nebo pochybností o 4

5 vytyčených inženýrských sítí je nutno tyto sítě ověřit ručně kopanými sondami. V případě, že skutečnost je odlišná od předpokladů uvedených v technické dokumentaci, je třeba změnu projednat s projektantem, správcem stavby, investorem a správcem dotčených inženýrských sítí a odlišnosti vůči technické dokumentaci odsouhlasit Zemní práce Definice výkopových prací Výkopy zahrnují rozpojení hornin, odebrání výkopku, naložení a dopravu do potřebné vzdálenosti. Výklad pojmů uvádí ČSN Výkopovými pracemi nesmí dojít k poškození stávajících konstrukcí, inženýrských sítí a zařízení, které nejsou určeny k odstranění. Za stabilitu výkopu odpovídá zhotovitel. Při křížení inženýrských sítí je nutno postupovat tak, aby nenastalo vzájemné rušení funkce jednotlivých vedení. Do nezajištěného výkopu nesmí pracovníci vstupovat, podkopávání svahů je zakázáno. Otevřený výkop rýhy. Pod pojmem otevřeným výkopem rýhy se rozumí výkop rýhy bez pažení se svahovanými stěnami vč. všech dále popsaných úkonů. Zajištění stavební jámy Výkopy u přilehlých komunikací musí být opatřeny dopravním značením a výstražným osvětlením. Přes výkopy musí být v místech přístupných veřejnosti bezpečný přechod o šířce 1,5 m, na stavbách a zdůvodnitelných přechodech v obcích postačí šířka 0,75 m. Okraje výkopu nesmí být zatěžovány výkopkem či okolním provozem, nutno ponechávat minimálně 50 cm volný pruh se zajištěním proti případnému pádu uvolněné zeminy. Před vstupem pracovníků do výkopu musí být ze stěn odstraněny uvolněné kusy a případné závady na konstrukci pažení. Zpětný zához a zhutnění se provádí podle příslušných ustanovení norem Podloží a spodní část stavby musí být zhutněny tak, aby byl zaručen předepsaný stupeň zhutnění a přetvárný modul. Zhutňování se provádí pomocí vhodných nástrojů ve vrstvách max. 30 cm vysokých. Bednění a jiné pomocné zařízení musí být před zpětným zásypem a hutněním odstraněno. Uvedení povrchů do původního stavu Plochy mimo komunikace bude upraven v souladu s původním stavem. Plochy mimo komunikace dotčené stavbou budou urovnány. V Olomouci červen 2014 Vypracoval Ing. Jiří Kopal 5

6

7

8

9
