NÁVOD K POUŽITÍ. Dekorativní odsavač

Transkript

1 CS NÁVOD K POUŽITÍ Dekorativní odsavač

2 CS 02 Vážená zákaznice, vážený zákazníku, objevovat výrobky De Dietrich znamená zakoušet jedinečné emoce, které mohou být vyvolány pouze hodnotnými předměty. Okouzlení přijde hned po prvním pohledu. Kvalita designu se projevuje nadčasovou estetikou a propracovanou stylovostí, které udělují každému předmětu elegantní a rafinovaný vzhled v dokonalé vzájemné harmonii. Následně přichází neodolatelná touha dotknout se. Design De Dietrich se opírá o robustní a prestižní materiály, upřednostňována je autentičnost. Spojením nejmodernějších technologií s ušlechtilými materiály zajišťuje De Dietrich realizaci výrobků vysoké úrovně pro kulinářské umění, vášeň sdílenou všemi příznivci dobrého jídla. Přejeme Vám maximální spokojenost při používání tohoto nového přístroje a bude nám potěšením přijímat Vaše podněty a odpovídat na Vaše dotazy. Obracejte se s nimi prosím na naše zákaznické oddělení nebo internetové stránky. Zaregistrujte si prosím svůj výrobek na stránkách abyste mohli plně požívat výhod značky. Děkujeme Vám za důvěru. De Dietrich Veškeré informace o značce naleznete na stránkách Zveme Vás k návštěvě Galerie De Dietrich v ulici Pépiniere č. 6 v 8. pařížském obvodu. Otevřeno od úterý do soboty od 10h do 19h. Oddělení péče o zákazníky

3 OBSAH CS 1 / PRO UŽIVATELE Bezpečnostní pokyny 04 Ochrana životního prostředí 05 Popis přístroje 06 2 / INSTALACE PŘÍSTROJE Použití v režimu recirkulace 07 Elektrické připojení 08 Montáž odsavače 09 3 / POUŽITÍ PŘÍSTROJE Popis ovládání 11 4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO SPOTŘEBIČE Čištění filtru a lapače tuku 13 Výměna filtru s aktivním uhlím 13 Čištění vnějšího povrchu 13 Výměna žárovky 13 5 / PROVOZNÍ ANOMÁLIE 14 6 / SERVIS 15 3

4 CS 1 / PRO UŽIVATELE Důležité Tento návod k použití uchovávejte s přístrojem. Pokud byste přístroj chtěli prodat nebo darovat, zkontrolujte, zda je k němu přiložen tento návod. Před instalací a použitím Vašeho přístroje si přečtete tyto rady. Uvádíme je pro bezpečnost Vaši a Vašeho okolí. BEZPEČNOSTNÍ POKYNY - Tento přístroj je určen pro použití v domácnosti. - Přístroj nesmí být používán osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi ani osobami bez zkušeností či znalostí přístroje, jedině pokud by nad nimi osoba zodpovědná za jejich bezpečnost prováděla dozor nebo jim podala předběžné pokyny ohledně používání přístroje. Dávejte pozor, aby si s přístrojem nehrály děti. - Při převzetí přístroje jej ihned vybalte nebo nechte vybalit. Zkontrolujte jeho celkový vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte. - Přístroj je určen pro běžné domácí použití. Nepoužívejte jej pro obchodní, průmyslové nebo jiné účely, než ke kterým je určen. - Neměňte nebo nepokoušejte se měnit vlastnosti přístroje. Bylo by to pro vás nebezpečné. - Opravy smí provádět výhradně akreditovaný odborník. -Před čištěním a údržbou přístroj vždy odpojte. -Při současném použití odsavače a dalších přístrojů napájených z jiných zdrojů než elektrickou energií místnost dostatečně větrejte. Důvodem je, aby odsavač nenasával plyny ze spalování. - Je zakázáno pod odsavačem flambovat pokrmy nebo nechávat puštěný plynový sporák bez varných nádob (nasávané plameny by mohly přístroj poškodit). - Na pokrmy smažené pod přístrojem je nutno neustále dohlížet. Oleje a tuky Pokud je kuchyně vytápěná přístrojem zapojeným do komína (např.: kamny), je nutno instalovat odsavač v režimu recirkulace. Nepoužívejte odsavač bez kazetových filtrů. Při současném použití odsavače a dalších přístrojů napájených z jiných zdrojů než elektrickou energií místnost dostatečně větrejte. zahřívané na velmi vysokou teplotu se mohou vznítit. - Dodržujte intervaly čištění a výměny filtrů. Nahromadění nánosu tuku může způsobit požár. - Použití přístroje nad kamny na tuhá paliva (dřevo, uhlí ) není povoleno. - Na čištění přístroje nikdy nepoužívejte parní nebo vysokotlaké přístroje (požadavky na elektrickou bezpečnost). - Ve snaze neustále zdokonalovat naše výrobky si vyhrazujeme právo provádět změny jejich technických, funkčních a estetických vlastností související s jejich vývojem. - Abyste v budoucnu snadno našli čísla Vašeho přístroje, doporučujeme Vám poznamenat si je na stránku Servis a zákaznické služby. (Tato stránka Vám rovněž vysvětlí, kde tyto údaje na přístroji nalézt). 4

5 1 / PRO UŽIVATELE CS OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Obalové materiály tohoto zařízení jsou recyklovatelné. Podílejte se na jejich recyklaci a přispějte tak k ochraně životního prostředí Likvidujte je v kontejnerech s komunálním odpadem určených k tomu účelu. Také Váš přístroj obsahuje mnoho recyklovatelných materiálů. Je tedy označen tímto logem, které Vám sděluje, že se vyřazené přístroje nemají mísit s jiným typem odpadů. Recirkulace přístrojů, kterou zajišťuje výrobce, se tak provádí za nejlepších podmínek podle evropské směrnice 2002/96/ES o odpadech pocházejících z elektrických a elektronických zařízení. Informujte se na obecním úřadě v místě bydliště nebo u svého prodejce, kde se nacházejí sběrná místa pro použité spotřebiče nejblíže vašemu bydlišti. Děkujeme Vám za Váš příspěvek k ochraně životního prostředí. Instalaci smí provádět výhradně kvalifikovaný odborník. Před prvním použitím filtru s aktivním uhlím odstraňte ochrannou fólii. Přístupné části tohoto přístroje mohou být horké, když je používán s přístroji pro vaření. 5

6 CS 1 / PRO UŽIVATELE POPIS SPOTŘEBIČE 370 Mřížka Dvířka Ovládání 6

7 2 / INSTALACE PŘÍSTROJE CS - Při instalaci a případné opravě musí být přístroj odpojen. - Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému na štítku uvnitř odsavače. - Vyžaduje-li elektroinstalace Vaší domácnosti úpravu pro připojení přístroje, zavolejte kvalifikovaného elektrikáře. - Tento odsavač se používá ve verzi recirkulace s filtrem s aktivním uhlím, který pohlcuje pachy (viz kapitolu 4: výměna filtru s aktivním uhlím), může být rovněž použit ve verzi s odsáváním s přidáním volitelných krytů. 7

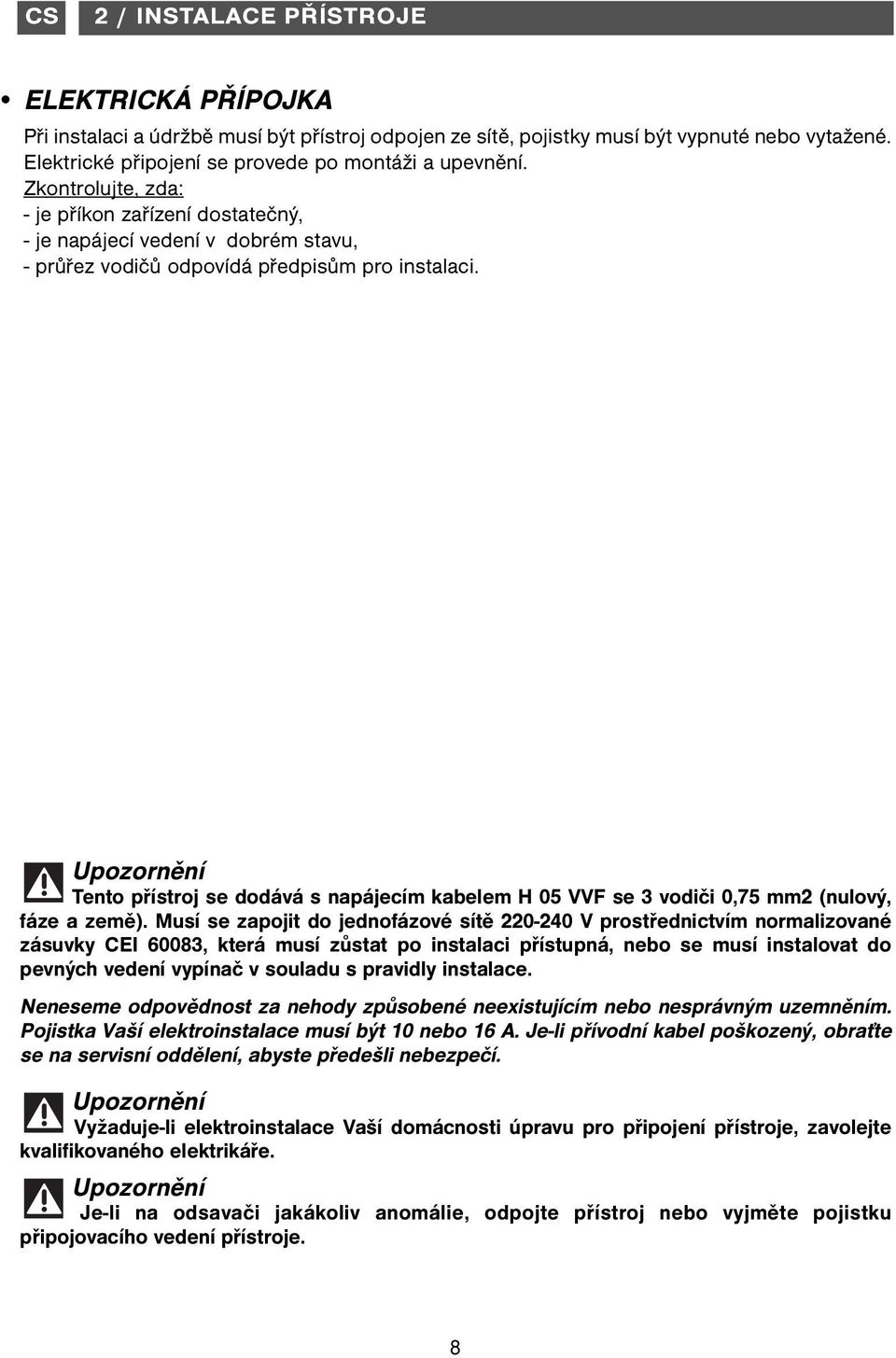

8 CS 2 / INSTALACE PŘÍSTROJE ELEKTRICKÁ PŘÍPOJKA Při instalaci a údržbě musí být přístroj odpojen ze sítě, pojistky musí být vypnuté nebo vytažené. Elektrické připojení se provede po montáži a upevnění. Zkontrolujte, zda: - je příkon zařízení dostatečný, - je napájecí vedení v dobrém stavu, - průřez vodičů odpovídá předpisům pro instalaci. Tento přístroj se dodává s napájecím kabelem H 05 VVF se 3 vodiči 0,75 mm2 (nulový, fáze a země). Musí se zapojit do jednofázové sítě V prostřednictvím normalizované zásuvky CEI 60083, která musí zůstat po instalaci přístupná, nebo se musí instalovat do pevných vedení vypínač v souladu s pravidly instalace. Neneseme odpovědnost za nehody způsobené neexistujícím nebo nesprávným uzemněním. Pojistka Vaší elektroinstalace musí být 10 nebo 16 A. Je-li přívodní kabel poškozený, obraťte se na servisní oddělení, abyste předešli nebezpečí. Vyžaduje-li elektroinstalace Vaší domácnosti úpravu pro připojení přístroje, zavolejte kvalifikovaného elektrikáře. Je-li na odsavači jakákoliv anomálie, odpojte přístroj nebo vyjměte pojistku připojovacího vedení přístroje. 8

9 2 / INSTALACE PŘÍSTROJE CS MONTÁŽ ODSAVAČE Instalace musí splňovat platné předpisy pro ventilaci prostor. Ve Francii jsou předpisy uvedeny v DTU 61.1 CSTB. Odváděný vzduch nesmí být vypouštěn do potrubí používaných pro odvod kouře z plynových přístrojů nebo přístrojů na jiná paliva. Použití potrubí sloužícíh k jiným účelům musí podléhat souhlasu kompetentního odborníka. Vzdálenost mezi varnou deskou a nejnižší částí odsavače musí být v rozmezí 50 až 65 cm (použijte šablonu dodanou s přístrojem). - Vyznačte vodorovnou čáru na požadované výšce. - Umístěte vrtací šablonu proti stěně, použijte hmoždinky a šrouby vhodné pro daný typ stěny. - Vyvrtejte otvory. Zasuňte hmoždinky. - Přišroubujte upevňovací lištu na stěnu. - Zcela odšroubujte šrouby č. 2, aby byl na maximum vysunut háček. - Umístěte přístroj na lištu. - Zašroubujte zpět šroub č. 2, aby přípravek dosednul proti stěně. - Šroub č. 1 umožňuje seřídit vodorovnost odsavače. - Otevřete dvířka odsavače, odstraňte kazetový filtr a namontujte šroub proti nadzvednutí (3). - Instalujte filtr s aktivním uhlím na kazetový filtr prostřednictvím 2 kovových úchytů (viz odstavec týkající se výměny filtru s aktivním uhlím). - Upevněte mřížku (4) pomocí 2 dodaných šroubů

10 CS 3 / POUŽITÍ PŘÍSTROJE Eolýza Osvětlení Časový spínač Boost Rychlost 3 Rychlost 2 Zapnutí/vypnutí - Rychlost 1 Rada Tento návod na instalaci a použití platí pro více modelů. U Vašeho spotřebiče mohou být drobné rozdíly oproti tomuto popisu. 10

11 3 / POUŽITÍ PŘÍSTROJE CS POPIS OVLÁDÁNÍ Zapnutí/vypnutí Stisknutí tlačítka umožní spustit odsavač na rychlost 1, tlačítko je rozsvíceno. Udržované stisknutí tlačítka umožní odsavač vypnout. Zanesení kazetového filtru Tlačítko bliká (1 krátké bliknutí) po dobu 2 minut po vypnutí odsavače, aby signalizovalo, že kazetové filtry musí být vyčištěny (viz kapitolu Čištění kazetového filtru ). Dlouze stiskněte (>2 s) pro deaktivaci funkce zanesení. Zanesení filtru s aktivním uhlím Tlačítko bliká (2 krátká bliknutí) po dobu 2 minut po vypnutí odsavače, aby signalizovalo, že filtry s aktivním uhlím musí být vyměněny (viz kapitolu Výměna filtru s aktivním uhlím ). Dlouze stiskněte (>2 s) pro deaktivaci funkce zanesení. Změna rychlosti Po spuštění odsavače můžete měnit rychlost odsávání stisknutím pro rychlost 2 ( je rozsvíceno), nebo pro rychlost 3 ( je rozsvíceno). Funkce umožní, aby odsavač zůstal 10 minut na maximální rychlosti 4 a následně přešel na rychlost 2. Konfigurace na režim recirkulace (nebo volitelně odsávání) Dlouhé stisknutí (>2s) tlačítek a Vám umožní zvolit režim Odsávání nebo Recirkulace. Tlačítka a jsou rozsvícena a tlačítka nebo blikají. Krátké stisknutí tlačítka umožňuje zvolit režim recirkulace (tlačítko bliká a tlačítko je zhasnuto). Krátké stisknutí tlačítka umožňuje zvolit režim odsávání (tlačítko bliká a tlačítko je zhasnuto). Krátké stisknutí potvrdí konfiguraci (nebo potvrzení po uplynutí 10 s). Ve výchozím stavu je odsavač v režimu odsávání. 11

12 CS 3 / POUŽITÍ PŘÍSTROJE Odložené vypnutí Na konci vaření můžete zvolit tlačítko pro vypnutí odsavače. Tato funkce umožní udržovat odsávání po dobu 10 minut na zvolenou rychlost, bliká a výkon je rozsvícen. Pro zrušení odloženého vypnutí stiskněte stejné tlačítko, odložené vypnutí je deaktivováno. Osvětlení Krátké stisknutí tlačítka vypnout. umožní zapnout halogenové osvětlení odsavače nebo je Funkce Eolýza Funkci aktivuje krátké stisknutí tlačítka. Po dobu 1 hodiny odsavač střídá rychlost 1 na 5 minut a následně zastavení na 10 minut., tlačítko je rozsvíceno, kontrolka bliká. Po uplynutí této doby se odsavač sám zastaví, pro přerušení této funkce znovu stiskněte. Programování funkce Eolýza Dlouhé stisknutí tlačítka aktivuje programování. Tlačítko bliká střídavě s tlačítkem, což indikuje začátek programování. Každé krátké stisknutí tlačítka umožní prodloužit dobu trvání funkce Eolýza o 1 hodinu (od 1 h na maximálně 9 h a po 9 přechod zpět na 1 h). Tlačítko bliká střídavě s tlačítkem (počet bliknutí za sebou je roven zvolenému počtu hodin). Potvrzení programování se provede automaticky po 25 s nebo krátkým stisknutím (tlačítko bliká střídavě s tlačítkem ). Programování je potvrzeno stisknutím tlačítka, pro jeho zrušení je třeba jej stisknout podruhé. Automatické zastavení ventilátoru Zapomenete-li odsavač vypnout, vypne se sám po 9 hodinách chodu. Automatické zhasnutí Zapomenete-li zhasnout osvětlení odsavače, zhasne se samo po 9 hodinách svícení. 12

13 4 / ÚDRŽBA A ČIŠTĚNÍ SPOTŘEBIČE CS Před prováděním údržby a čištění přístroje jej odpojte (vytažením ze zásuvky nebo vypnutím jističe). Pravidelná údržba přístroje je zárukou bezproblémového provozu, dobrého výkonu a dlouhé životnosti. Nedodržení pokynů pro čištění přístroje a filtrů může způsobit vznik požáru. Striktně dodržujte pokyny pro údržbu. ČIŠTĚNÍ FILTRU (1) A LAPAČE TUKU (2). Tento filtr zadržuje mastné výpary, musí se čistit každých cca 30 hodin provozu nebo nejméně jednou za měsíc. Používejte jemný kartáček, teplou vodu a šetrný mycí přípravek. Před vrácením na místo jej pečlivě opláchněte a usušte. - Nadzvedněte a přidržte dvířka. - Odepněte kazetový filtr (1) směrem dolů. - Vyjměte lapač tuku (2), přičemž jej nadzvedněte nahoru. VÝMĚNA FILTRU S AKTIVNÍM UHLÍM (3) Tento filtr zadržuje pachy, musí být vyměněn přibližně po každých 120 hodinách používání. Objednejte tyto filtry u svého prodejce. - Demontujte kazetový filtr. - Odstraňte 2 kovové úchyty (4) - Sejměte filtr s aktivním uhlím z kazetového filtru. - Umístěte nový filtr na kazetový filtr. - Umístěte zpět 2 úchyty. - Vraťte kazetový filtr na místo. ČIŠTĚNÍ VNĚJŠÍHO POVRCHU Pro čištění vnějšího povrchu odsavače používejte vodu s čisticím prostředkem, opláchněte jej čistou vodou a utřete jemnou utěrkou (nepoužívejte však tekutý prášek ani drátěnku). VÝMĚNA ŽÁROVKY Model s halogenovou žárovkou (4) Odstraňte krycí sklo. Vyměňte halogenovou žárovku G4-20W-12V. Vše vraťte zpět opačným postupem. Model s LED svítidlem Kontaktujte servis

14 CS 5 / PROVOZNÍ ANOMÁLIE PROJEVY Odsavač nefunguje... Odsavač má nedostatečný výkon... ŘEŠENÍ Zkontrolujte, zda: nedošlo k výpadku proudu. jste správně zvolili rychlost. Zkontrolujte, zda: zvolená rychlost motoru je dostatečná pro uvolňované množství kouře a výparů. je kuchyně dostatečně větraná, aby byla zajištěna výměna vzduchu. filtr s aktivním uhlím není opotřeben (odsavač v režimu recirkulace) Odsavač se při provozu náhle zastaví. Zkontrolujte, zda: nedošlo k výpadku proudu. se neaktivoval jistič. Pro ochranu Vašeho spotřebiče vám doporučujeme používat čistící prostředky Clearit. Zkušenosti odborníků ve službách zákazníků Clearit Vám nabízí specializované výrobky a vhodná řešení pro každodenní údržbu Vašich elektrospotřebičů a kuchyní. Zakoupit je můžete u Vašeho obvyklého prodejce společně s celou řadou příslušenství a spotřebního zboží. 14

15 6 / POPRODEJNÍ SERVIS CS Případné opravy na vašem přístroji musí provádět kvalifikovaný personál spolupracující s výrobcem. Při telefonickém objednání zásahu uveďte kompletní údaje o Vašem spotřebiči (model, typ, sériové číslo). Všechny tyto informace naleznete na výrobním štítku (viz obr. 1). ORIGINÁLNÍ NÁHRADNÍ DÍLY Při zákroku v rámci údržby požadujte používání výlučně původních certifikovaných náhradních dílů. BRANDT APPLIANCES SAS 7 rue Henri Becquerel RUEIL MALMAISON MADE IN FRANCE 230V ~ 50 Hz CZ _02-06/12 15
