LABORATORNÍ ZDROJ - NÁVOD K OBSLUZE - OBSAH SEKCE 1. ÚVOD 1 2. SPECIFIKACE 2 Obecně 2 Provozní módy 2 Mód konstantního napětí 3 Mód konstantního

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "LABORATORNÍ ZDROJ - NÁVOD K OBSLUZE - OBSAH SEKCE 1. ÚVOD 1 2. SPECIFIKACE 2 Obecně 2 Provozní módy 2 Mód konstantního napětí 3 Mód konstantního"

Transkript

1 LABORATORNÍ ZDROJ - NÁVOD K OBSLUZE - OBSAH SEKCE 1. ÚVOD 1 2. SPECIFIKACE 2 Obecně 2 Provozní módy 2 Mód konstantního napětí 3 Mód konstantního proudu 3 Tracking Mód 3 Měření 4 Specifikace Výstupu 5V 4 Izolace 4 3. Ovládání a Indikátory 5 Čelní panel 7 Zadní panel 8 4. provozní Instrukce 9 Doporučení 9 Nastavení proudového Limitu 9 Charakteristika konstantního proudu/konstantního Napětí 9 Provozní mód 10 Nezávislý provoz 10 Provoz v sérii 11 Paralelní provoz 12 Provoz s pevně nastaveným napětím 5V Údržba 14 Výměna Pojistky 14 Nastavení napájecího napětí Nastavení 15 Nezávislé nastavení 15 Nastavení v zapojení v sérii 16 Nastavení v paralelním zapojení 17 Nastavení s pevně nastaveným napětím 5V 18

2 ÚVOD Napájecí zdroje MPS-SERIES DC jsou navrženy k použití v aplikacích, kde je potřeba přivést napájecí napětí pro operační zesilovač, zásuvné moduly, logické obvody a definované systémy, kde je vyžadováno napájení plus a mínus a to s ne příliš velkou odchylkou. Také v aplikacích, kde se v jednom zařízení mohou vyskytnout až tři různé úrovně napájení. Přístroj sestává ze dvou nezávisle nastavitelných jednotek a jedné jednotky pevně nastaveného napětí 5V.Přepínači na předním panelu je možno volit mezi jedním ze tří různých provozních módů. Nezávislý, sériový a paralelní. V nezávislém módu jsou výstupní proud a výstupní napětí ovládány zvlášť v každé jednotce. Každá jednotka je izolována až do napětí 300V od šasi přístroje nebo od výstupu druhé jednotky. V tracking módu jsou oba výstupy podle zvoleného módu propojeny buď paralelně nebo v sérii a ovládání levé jednotky nastavuje napájecí napětí obou zdrojů a to jak napětí záporné tak napětí kladné. Vzhledem k tomu, že jsou výstupy obou jednotek propojeny je třeba počítat s tím, že jakékoliv změny v jedné jednotce mohou způsobit změny na výstupu obou jednotek. Každá napájecí jednotka je zcela osazena tranzistory, jsou snadno ovladatelné, dodávka konstantního proudu nebo napětí pokryje plný rozsah výstupního napětí nebo výstupního proudu. A může být nastaven v průběžně v celém rozsahu výstupu. Ovladači nastavení výstupního proudu na čelním panelu je možno nastavit proudový limit (přetížení nebo zkrat) pokud je přepnuto do módu konstantního napětí (nezávislý nebo tracking mód). Také ovladači výstupního napětí je možno nastavit napěťový limit a to v případě, že je zdroj používán jako zdroj konstantního proud (jen v nezávislém módu). Zdroj automaticky přepne ze zdroje konstantního napětí do módu konstantního proudu (nebo do módu omezení proudu v tracking módu) a to následné v těch případech pokud zdroj překračuje natavené limity. Každý zdroj má na čelním panelu vlastní ukazatel nastavené hodnoty a měří výstupní napětí nebo proud. Celá napájecí jednotka může současně sloužit jako jeden hlavní napájecí zdroj a jako jeden pomocný zdroj s různě vysokými hodnotami napětí nebo proudu dodávaného systému. Pokud je ovládání na čelním panelu přepnuto do módu tracking,pak se přístroj vnitřně nastaví na auto-tracking konfiguraci.

3 2. SPECIFIKACE 2.1 Obecné Napájecí napětí: 110V AC±5% / 220V AC ±10%, 50/60Hz Provozní teplota a vlhkost 0C až 40C, <80% Skladovací teplota a vlhkost -10C až 70C, <70% Příslušenství Napájecí kabel 1 Návod k použití. 1 Rozsahy Model MPS-3002L-3 MPS3003L-3 MPS-3005L-3 Specifikace MPS-3003D-3 MPS-30005D-3 Výstupní napětí 2X0-30V 2X0-30V 2X0-30V Výstupní proud 2X0-2A 2X0-3A 2X0-5A Fixní výstup 5V/3A 5V/3A 5V/3A Poznámka: Přípona L znamená LED display, Přípona D znamená LCD display Rozměry: 245 (šířka) x 140 (výška) x 345 (délka) mm Váha: 8kg

4 2-2 Provozní Módy (1) Nezávislý: Dva nezávislé výstupy a jeden 5V fixní výstup Výstup od 0 až po možný nap ěťový a proudový rozsah (2) Série: Výstup od 0 až po rozsah voltů a ampérů z každého rozsahu Výstup od nula až po dvojnásobek rozsahu voltů a ampérů jen jednoho rozsahu. (3) Paralelní: Výstup od 0 až dvojnásobek rozsahu ampérů v rozsahu voltů. 2-3 Pracovní mód konstantního napětí (1) Výstupní proudový rozsah 0 rozsah voltů průběžně nastavitelný (2) Regulace Regulace napájení 0.01%+3mV Regulace zátěže 0.01%+3mV (rozsah proudu 3A) Regulace zátěže 0.02%+5mV (rozsah proudu >3A) (3) Čas zotavení 100µs (4) Zvlnění a šum 1mV rms. (5hz-1Mhz) (5) Teplotní koeficient 300PPM/C 2-4 Pracovní mód konstantního proudu (1) Výstupní proudový rozsah 0 až proudový rozsah průběžně nastavitelný (2) Regulace regulace napájení 0.2/+3mA regulace zátěže (3) Proudové zvlnění 3mA rms. 2-5 Provozní mód Tracking (1) Paralelní provoz Regulace 0.2%+3mA regulace zátěže 0.01%+3mV regulace zátěže 0.01/+3mV (rozsah proudu 3A) 0.02%+5mV(rozsah proudu >3A)

5 (2) Sériový provozní mód Regulace Regulace napájení 0.01%+5mV Regulace zátěže 300mV A. Kladná a Záporná větev napájení (Obr.4-4) Chyba pomocného napájení 0.5%+10mV hlavního zdroje (Bez zátěže, se zátěží a regulací zátěže 300mV) B. Jednoduché napájení (Obr.4-3) 2-6 Měřící přístroj A. Display: 3-1/2 Panelový ukazatel B. Přesnost: (±1% rdg +1 číslo) C. Voltmetr: 199.9V plného rozsahu D. AmMetr: 19.99A plného rozsahu 2-7 Specifikace výstupu 5V (1) Regulace Regulace napájení 5mV, Regulace Zátěže 10mV (2) Zvlnění a Šum 2mV rms. (3) Přesnost napětí 5V ±0.25V (4) Výstupní proud 3A 2-8 Izolace Mezi šasi a výstupním terminálem 20MΩ nebo více (DC500V) Mezi šasi a AC přívodním kabelem 30MΩ nebo více (DC 500V)

6

7

8 3-1 Čelní Panel 1) V LED Display: Indikuje napětí hlavního výstupu 2) A LED Display: Indikuje proud hlavního výstupu 3) V LED Display: Indikuje napětí pomocného zdroje 4) A LED Display: Indikuje proud pomocného zdroje 5) Ovladač napětí: Nastavení výstupního napětí hlavního zdroje Také slouží k nastavení napětí pomocného zdroje při propojení zdrojů v paralelním nebo sériovém tracking módu. 6) Ovládání proudu: Nastavení výstupního proudu hlavního zdroje Také slouží k nastavení maximálního napětí pomocného zdroje při propojení zdrojů v paralelním nebo sériovém tracking módu 7) Ovládání napětí Nastavení výstupního napětí při zapojení v nezávislém provozním módu. 8) Ovládání proudu Pro nastavení výstupního proudu pomocného zdroje. 9) Indikátor přetížení: Pokud je zátěž na výstupu 5V příliš vysoká, rozsvítí, se kontrolka. 10) C.V. Indikátor: Kontrolka svítí pokud je napětí hlavního nebo pomocného nastaveno do režimu konstantního výstupního napětí. A nezáleží jestli je zvolen paralelní nebo sériový tracking mód. 11) C.C. Indikátor: Kontrolka svítí pokud je hlavní zdroj nastaven do režimu konstantního proudu. 12) C.V. Indikátor Kontrolka svítí pokud je pomocný zdroj nastaven do režimu konstantního napětí. 13) C.C. Indikátor: Kontrolka svítí pokud je pomocný zdroj nastaven do režimu konstantního proudu. Také svítí a indikuje pokud je zvolen paralelní tracking mód. 14) 15) Přepínače Tracking Módu Dva tlačítkové přepínače umožňují volbu Nezávislého módu, Sériového módu nebo paralelního módu podle následujícího uspořádání:

9 a. Pokud první a druhý přepínač nejsou stisknuty pak je zdroj nastaven do nezávislého módu. Hlavní a pomocný zdroj jsou na sobě zcela nezávislé. b. Pokud je levé tlačítko stlačeno a pravé tlačítko není stlačeno, pak je zdroj přepnut do sériového tracking módu. V tomto módu je maximální napětí obou zdrojů ovládáno ovladačem napětí hlavního zdroje (výstupní napětí pomocného zdroje sleduje výstupní napětí hlavního zdroje. Tomto módu je kladný pól pomocného zdroje spojen se záporným pólem hlavního zdroje. Toto zapojení je možno použít jako zdroj symetrického napětí se zemním potenciálem uprostřed nebo dvojnásobnou hodnotou výstupního napětí. c. Pokud jsou obě tlačítka stlačena, pak je zdroj nastaven do paralelního tracking módu. V tomto módu jsou oba zdroje, hlavní a pomocný, propojeny paralelně. Maximální výstupní napětí a maximální výstupní proud se nastavují ovladači hlavního zdroje. Hlavní a pomocný zdroj je možno využít jako dva nezávislé zdroje avšak ovládané společně prvky hlavního zdroje a v rozsahu napětí hlavního zdroje a dvojnásobném rozsahu proudu hlavního zdroje. 16) + výstupní svorka: Výstupní svorka kladné polarity hlavního zdroje 17) 20) GND svorka: Zem a zemnění šasi. 18) - Výstupní svorka: Výstupní svorka záporné polarity hlavního zdroje 19) + Výstupní svorka: Výstupní svorka kladné polarity pomocného zdroje 21) - Výstupní svorka: Výstupní svorka záporné polarity pomocného zdroje 22) Síťový spínač: ON / OFF Síťový spínač napájecího napětí 23) + Výstupní svorka: Výstupní svorka kladné polarity zdroje konstantního napětí 5V. 24) - Výstupní svorka: Výstupní svorka záporné polarity zdroje konstantního napětí 5V. 3-2 Zadní panel 25) Držák pojistek 26) Síťový přívod 27) volič napájecího napětí 28) Ventilátor

10 4. Provozní Instrukce 4-1 Opatření (1) AC Vstup AC Vstup by měl být v rozsahu napájecího napětí 220V ±10%, 110V ±5% 50/60Hz (2) Instalace Nepoužívejte přístroj na místech kde teplota okolí přesahuje 40C. Teplotní cladič umístěný na straně zadního panelu musí mít prostoru pro proudění vzduchu. (3) Napěťový překmit Při zapnutí zdroje může na krátký okamžik dojít ke zvýšení napětí přes hodnotu nastavenou na ovládacím prvku. 4-2 Nastavení proudového Limitu (1) Určete si maximální bezpečný proud pro zařízení, které se připojovat ke zdroji. (2) na krátkou dobu zkratujte testovací přívodní vodiče vedoucí od zdroje proudu. (3) Natočte ovládací prvek napětí dostatečně od nulové hodnoty směrem k indikátoru CC až se indikátor CC rozsvítí a Indikátor CV zhasne. (4) Nastavte ovládání konstantního proudu CC na požadovaný proudový limit. Hodnotu proudu odečtěte na A metru. (6) Proudový limit (ochrana proti přetížení) je nyní nastavena. Po tomto nastavení již neměň te nastavení Ovládání peoudu. (8) Ukončete zkrat mezi výstupními svorkami a připojte je jako normální zdroj napětí. 4-3 Konstantní napětí / Charakteristika konstantního proudu. Pracovní charakteristika této série napájecích zdrojů je označován jako automatický typ konstantní napětí/konstantní proud. Toto zapojení umožňuje přechod z módu konstantního proudu do módu konstantního napětí vzhledem ke změnám zátěže. Průsečík konstantního napětí a módu konstantního proudu se nazývá bodem křížení. Obr.4-1 zobrazuje vztah mezi tímto průsečíkem a zátěží. Například, pokud je zátěž v rozsahu, že zdroj pracuje v módu konstantního napětí pak je výstupní napětí regulováno napájecím zdrojem. Výstupní napětí zůstává konstantní až do doby kdy zvyšující se zátěž dosáhne bodu křížení kde je nastavený proudový limit. Od tohoto bodu bude výstupní proud konstantní a výstupní napětí poklesne poměrně vzhledem ke zvyšující se zátěži. Dosažení tohoto bodu křížení je indikováno LED indikátory na čelním panelu.

11 Bodu křížení je dosaženo když Indikátor konstantního napětí zhasíná a indikátor konstantního proudu se rozsvítí. Podobně křížení mezi konstantním proudem a konstantním napětím nastává automaticky při snižující se zátěži. Dobrým příkladem je nabíjení 12V baterie. Na začátku je napětí bez zátěže nastaveno na 13.8V. Vybitá baterie bude pro zdroj představovat velkou zátěž a zdroj bude dodávat nastavený konstantní proud například nabíjecí proud 1A. Jak se baterie postupně nabíjí a napětí se blíží 13.8 voltů, její zátěž již nepředstavuje potřebných 1A. V tomto bodě přechází zdroj do režimu konstantního napětí. 4-4 Provozní Mód (1) Nezávislý provoz Hlavní a pomocný zdroj pracují každý samostatně v rozsahu možných napěí a v rozsahu možných proudů. Tento provozní mód je umožněn jen pokud napájení z hlavního a pomocného zdroje je na sobě zcela nezávislé. Při použití nezávislého módu jsou ovládací prvky obou zdrojů na sobě zcela nezávislé. A oba zdroje mohou být použity samostatně a mohou pracovat současně. A. Při nesepnutých přepínačích Tracking módu (oba přepínače nesepnuty) se zdroj nachází v nezávislém provozním módu. B. Nastavte ovládání napětí a ovládání výstupního proudu na požadované hodnoty. C. Zapněte napájecí zdroj a připojte zdroj napětí ke přístroji který chcete napájet napětím. D. Připojte + kladnou polaritu napájeného přístroje na červenou svorku napájecího zdroje. E. Připojte zápornou polaritu napájeného přístroje na černou svorku napájecího zdroje. F. Obr. 4-2 znázorňuje postup propojení

12 (2) Sériový Tracking mód Pokud je zvolen Sériový tracking mód, pak kladná (červená) svorka pomocného zdroje je interně propojena se zápornou (černou) svorkou hlavního zdroje. V sériovém módu je maximální výstupní napětí obou zdrojů řízeno jedním ovládacím prvkem hlavního zdroje. Maximální napětí pomocného zdroje je automaticky nastaveno na stejnou velikost jako napětí hlavního zdroje, které se ovládá ovládacím prvkem hlavního zdroje. A. Nastavení zdrojů do sériového tracking módu se provede stisknutím levého Tracking přepínače a uvolněním pravého Tracking přepínače. V tomto případě, výstupní napětí (dva zdroje propojené do série) má dvojnásobnou hodnotu než aktuálně zobrazovanou na displeji. Například, pokud je display hlavního zdroje nastaven na měření napětí a display pomocného zdroje na měření proudu, pak napětí mezi červenou svorkou hlavního zdroje a černou svorkou pomocného zdroje bude mít dvojnásobnou hodnotu. Proud protékající oběma zdroji bude mít hodnotu pro oba zdroje stejnou a bude zobrazena na displeji pomocného zdroje. B. Nastavte ovladač proudu pomocného zdroje zcela doprava ve směru hodinových ručiček. Maximální proud protékající oběma zdroji se nastaví ovladačem proudu hlavního zdroje. Dále postupujte podle instrukcí pro nastavení proudu jako v nezávislém módu avšak používejte pouze ovládání proudu hlavního zdroje.

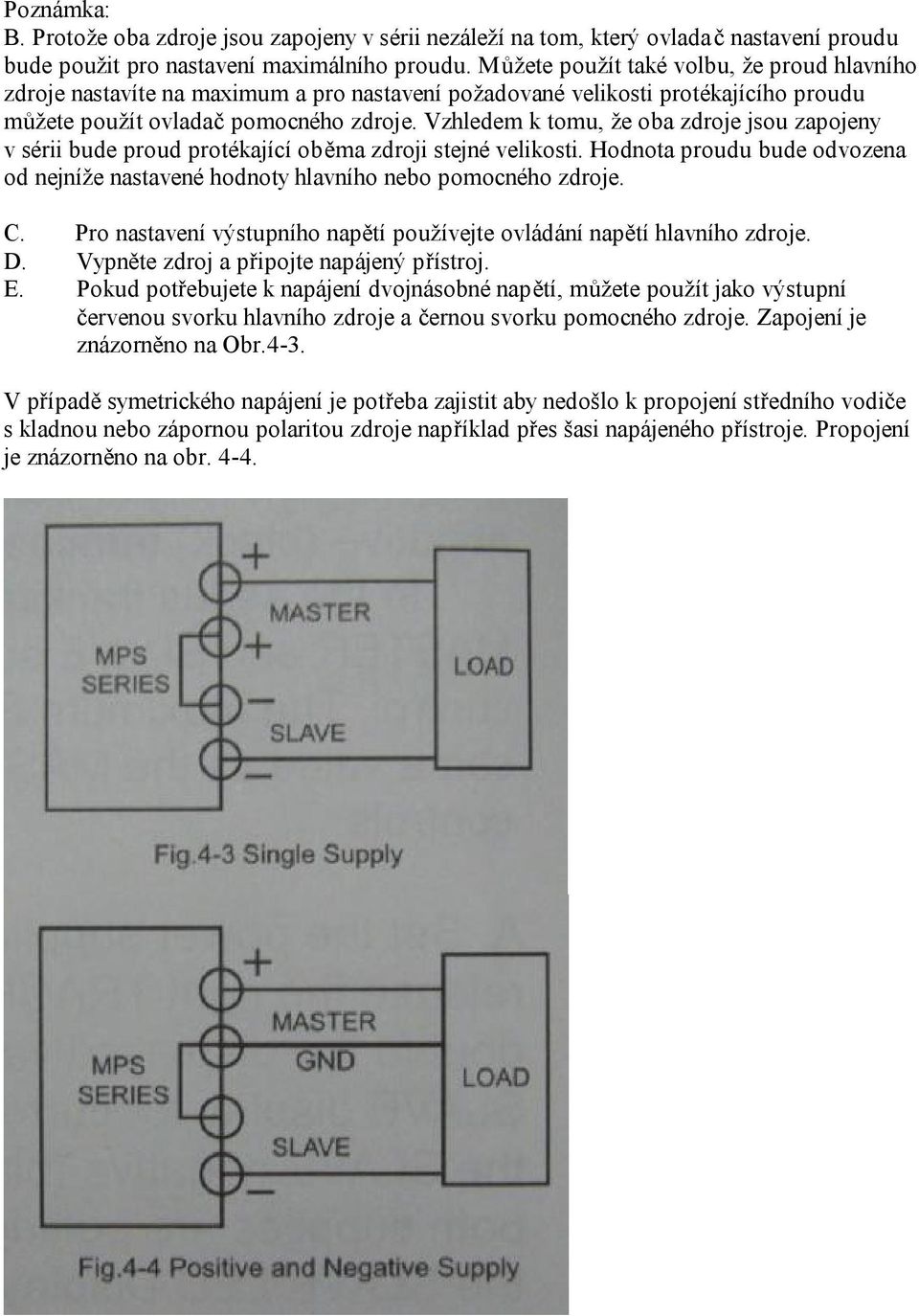

13 Poznámka: B. Protože oba zdroje jsou zapojeny v sérii nezáleží na tom, který ovladač nastavení proudu bude použit pro nastavení maximálního proudu. Můžete použít také volbu, že proud hlavního zdroje nastavíte na maximum a pro nastavení požadované velikosti protékajícího proudu můžete použít ovladač pomocného zdroje. Vzhledem k tomu, že oba zdroje jsou zapojeny v sérii bude proud protékající oběma zdroji stejné velikosti. Hodnota proudu bude odvozena od nejníže nastavené hodnoty hlavního nebo pomocného zdroje. C. Pro nastavení výstupního napětí používejte ovládání napětí hlavního zdroje. D. Vypněte zdroj a připojte napájený přístroj. E. Pokud potřebujete k napájení dvojnásobné napětí, můžete použít jako výstupní červenou svorku hlavního zdroje a černou svorku pomocného zdroje. Zapojení je znázorněno na Obr.4-3. V případě symetrického napájení je potřeba zajistit aby nedošlo k propojení středního vodiče s kladnou nebo zápornou polaritou zdroje například přes šasi napájeného přístroje. Propojení je znázorněno na obr. 4-4.

14 (3) paralelní tracking mód V paralelním tracking módu jsou oba zdroje interně propojeny paralelně. Toto propojení umožňuje dosáhnout při stejném výstupním napětí dvojnásobné hodnoty protékajícího proudu. Při paralelním módu se používá napětí na výstupních svorkách HLAVNÍHO zdroje. V paralelním tracking módu je napětí a proud pomocného zdroje odvozeno od nastavených hodnot hlavního zdroje. A. Nastavení zdroje do paralelního módu se provede stisknutím obou tracking tlačítek. B. Protože napětí a proud pomocného zdroje sleduje nastavení napětí a proudu hlavního zdroje, maximální proud a napětí se nastavují ovladači na hlavním zdroji. Pro nastavení proudového limitu (viz. Sekce 4-2) použijte výstupní svorky hlavního zdroje. Pamatujte na to že maximální prou protékající zátěží má dvojnásobnou hodnotu než jakou zobrazuje ukazatel proudu na pomocném zdroji. C. Nastavte výstupní hodnotu napětí pomocí ovladače výstupného napětí na hlavním zdroji. D. Vypněte zdroj a připojte napájené zařízení. E. Připojte kladnou polaritu napájeného přístroje na červenou (+) výstupní svorku hlavního zdroje. F. Připojte zápornou polaritu napájeného přístroje na černou (-) výstupní svorku hlavního zdroje. Propojení je zobrazeno na Obr Při paralelním provozu důrazně doporučujeme používat vnější propojovací kabely ke spojení hlavního a pomocného zdroje. Jak je zobrazeno na Obr.4-5 (4) Napájení pevným napětím 5V. 5V napěťový výstup poskytuje fixní napětí 5V s proudovou kapacitou 3A. Napájecí napětí tohoto zdroje je ideální pro napájení TTL obdodů A. Vypněte zdroj a připojte napájené zařízení. B. Připojte kladnou polaritu napájeného zařízení na červenou výstupní svorku plus (+) zdroje napětí 5V. C. Připojte zápornou polaritu napájeného zařízení na černou výstupní svorku mínus (-) zdroje napětí 5V. D. pokud dojde k rozsvícení červené kontrolky přetížení, znamená to že na zdroj je připojena příliš velká zátěž. Toto způsobí pokles napětí a proudu a napájecí zdroj správně nepracuje. K nápravě této situace je potřeba snížit zátěž zdroje tak aby odebíraný proud poklesl pod hodnotu 3 Ampéry.

15 5. ÚDRŽBA Upozornění Následující instrukce jsou určeny pouze kvalifikovaným technikům. Aby jste odvrátili nebezpečí úrazu elektrickým proudem neprovádějte jiné servisní práce než ty které jsou popsány v tomto návodu a také pokud nejste kvalifikovaný technik. 5-1 Výměna Pojistky Pokud se přepálí pojistka, přestane svítit kontrolka CV nebo kontrolka CC a napájecí zdroj nebude pracovat. Pojistka by se neměla za normálních okolností přerušit, jedině že nastal nějaký problém uvnitř napájecího zdroje. Pokuste se určit a napravit příčinu přepálené pojistky.. Pojistku nahraďte vždy odpovídajícím typem pro daný rozsah napětí a proudu. Pojistka je umístěna na straně zadního panelu. (Viz. Obr. 3-2). Pojistka je umístěna na straně zadního panelu (Viz.Obr. 3-2) Pokud měníte hodnotu na voliči napětí, vyměňte pojistku podle typu v následující tabulce. Napájecí napětí Rozsah Pojistka T 6A/250V T 3A/250V 5-2 Volič napájecího napětí Napájecí transformátor je navržen tak aby byl schopen pracovat v rozsahu napájecího nap ětí 110V nebo 220V AC, 50/60Hz. Volbu mezi jedním nebo druhým napájecím napětím je možné provést pomocí voliče napájecího napětí jak je zobrazeno na obr. 3-2.

16 Na straně zadního panelu nevidět hodnota napájecího napětí, která byla zvolena jako tovární nastavení. Pro změnu napájecího napětí na jinou hodnotu proveďte následující kroky. (1) Ujistěte se, že je odpojen kabel napájení ze sítě. (2) Změňte hodnotu voliče do požadované pozice. (3) Změna napájecího napětí vyžaduje rovněž záměnu pojistky za typ odpovídající zvolenému napájecímu napětí. Namístěte odpovídající typ pojistky jak je doporučeno na zadním panelu. 6. Seřízení Jednotka zdroje byla přesně seřízena již při výrobě před zabalením přístroje. Opětovné seřízení je nutné jen pokud byl přístroj opavován v obvodu, který má vliv na přesnost přístroje nebo pokud máte důvod se domnívat, že přístroj není správně seřízen. Avšak seřízení by mělo být provedeno jen pokud máte k dispozici multimetr s přesností ±0.1% dcv nebo lepší. Pokud je zapotřebí opětovné seřízení použijte následující postup seřízovacími prvky jejichž umístění je na Obr.6-1 až Seřízení pro nezávislý provozní mód A. Uvolněte oba tracking přepínače a nyní se zdroj nachází v nezávislém provozním módu. B. Připojte přesný (±0.1%) externí4-1/2digit multimetr pro měření DC napětí ny výstupních svorkách hlavního a vedlejšího zdroje. C. Nastavte ovládání napětí hlavního a vedlejšího zdroje na minimum. Zcela protisměru hodinových ručiček D. Seřiďte trimr VR102 (hlavní zdroj) a trimr VR302 (pomocný zdroj) v rozsahu -15mV až 0mV. E. Nastavte ovládání napětí hlavního a vedlejšího zdroje na maximum. Zcela ve směru hodinových ručiček. F. Seřiďte trimr VR101 (hlavní zdroj) a VR301 (pomocný zdroj) co nejblíže hodnoty vyznačené na ovládacím prvku hodnoty napětí x 1.05 (na multimetru)

17 G. Seřiďte trimr VR2, VR4 tak, aby napětí na panelových měřidlech hlavního a vedlejšího zdroje bylo co nejblíže hodnoty vyznačené na ovládacím prvku hodnoty napětí x 1.05 (na multimetru) H. Připojte multimetr napříč výstupu hlavního nebo vedlejšího zdroje aby bylo možno odečíst hodnotu protékajícího proudu (multimetr tvoří zkratovací můstek výstupních svorek zdroje. Nastavte na ovladači výstupního proudu nějakou hodnotu, tak aby byla čitelná na multimetru. I. Seřiďte VR1, VR3 tak, aby panelový přístroj hlavního nebo pomocného zdroje ukazoval nějakou hodnotu. J. Vytočte ovladač nastavení proudu na hlavním nebo vedlejším zdroji zcela ve směru hodinových ručiček. K. Seřiďte VR103, VR303 na takovou hodnotu aby jste obdrželi proud, který odpovídá rozsahu ampérů x 1.05 (odečteno na panelovém měřidle nebo LED displeji) 6-2 Seřízení Sériového provozního módu A. Nastavte zdroj do sériového tracking módu stisknutím levého tracking přepínače a uvolněním pravého tracking přepínače. B. Nastavte ovladač proudu pomocného zdroje do střední polohy a nastavte ovladač napětí hlavního zdroje do polohy minimum (plně proti směru hodinových ručiček) C. Multimetr připojte na výstupní zdířky hlavního zdroje a měřte napětí. D. Seřiďte trimr VR306 na desce plošných spojů tak, aby jste na výstupu pomocného zdroje stejné napětí jaké je na výstupu hlavního zdroje. (například: jestliže minimální napětí na výstupu hlavního zdroje činí -10mV, nastavte VR202 tak aby jste na výstupu pomocného zdroje obdrželi rovněž -10mV. E. Nastavte ovládání proudu pomocného zdroje do střední polohy a nastavte ovladač napětí hlavního zdroje na maximum. (zcela doprava ve směru hodinových ručiček).

18 F. Za pomoci multimetru změřte napětí hlavního zdroje a napětí pomocného zdroje. G. Seřiďte VR501 do polohy kdy je napětí na výstupu pomocného zdroje totožné s nastaveným napětím hlavního zdroje. Přemístěte multimetr na výstup hlavního zdroje a ověřte, že velikost výstupního napětí hlavního zdroje je identická s napětím pomocného zdroje. Pokud tomu tak není. Opakujte tento postup. 6-3 Seřízení paralelního tracking módu. A. Vypněte oba tracking přepínače. Zdroj se nachází v nezávislém pracovním módu. B. Nastavte ovladač napětí a ovladač proudu hlavního zdroje na minimum (zcela proti směru hodinových ručiček). C. Připojte multimetr do série s výstupem hlavního zdroje a změřte výstupní proud. D. Nastavte ovladač napětí hlavního zdroje do střední polohy a nastavte ovladač proudu hlavního zdroje do polohy kdy začne protékat proud nastaveného rozsahu. Po tomto kroku již neměňte nastavení ovladač proudu na hlavním zdroji. E. Sepněte oba přepínače tracking módu, takže zdroj se nachází v paralelním tracking módu. F. Nastavte ovládání proudu pomocného zdroje na maximum (zcela doprava ve směru hodinových ručiček) a nastavte ovladač napětí do střední polohy. G. Seřiďte trimr VR502 na desce plošných spojů tak aby jste na multimetru obdrželi výstupní proud jako dvojnásobek nastavené hodnoty.

19 6-4 Seřízení pevného napětí 5V A. Připojte multimetr na výstup zdroje pevného napětí 5V a nastavte trimr VR401 do takové polohy aby jste na výstupu obdrželi napětí přesně 5V. B. Vytočte trimry VR403 a VR402 na hlavní desce plošného spoje zcela doprava proti směru hodinových ručiček. C. Připojte na výstup variabilní zátěž (zátěž musí být dimenzována alespoň na 30W) a připojte do série se zátěží multimetr aby bylo možno odečítat hodnotu odebíraného proudu. Poté nastavte takovou zátěž aby multimetr ukazoval odebíraný proud 3.25A. D. Pomalu otáčejte VR403 ve směru hodinových ručiček až odběr proudu na multimetru poklesne na hodnotu A. E. Upravte zátěž tak, aby multimetr ukazoval proudový odběr více než 3.1A. F. Seřiďte VR402 až se rozsvítí LED indikátoru 3A OVERLOAD. Pak o kousek vraťte nastavení VR402 až LED 3A OVERLOAD zhasne.

20

21
