PŘEPOČÍTÁVAČ MNOŽSTVÍ PLYNU ELCOR-2

Transkript

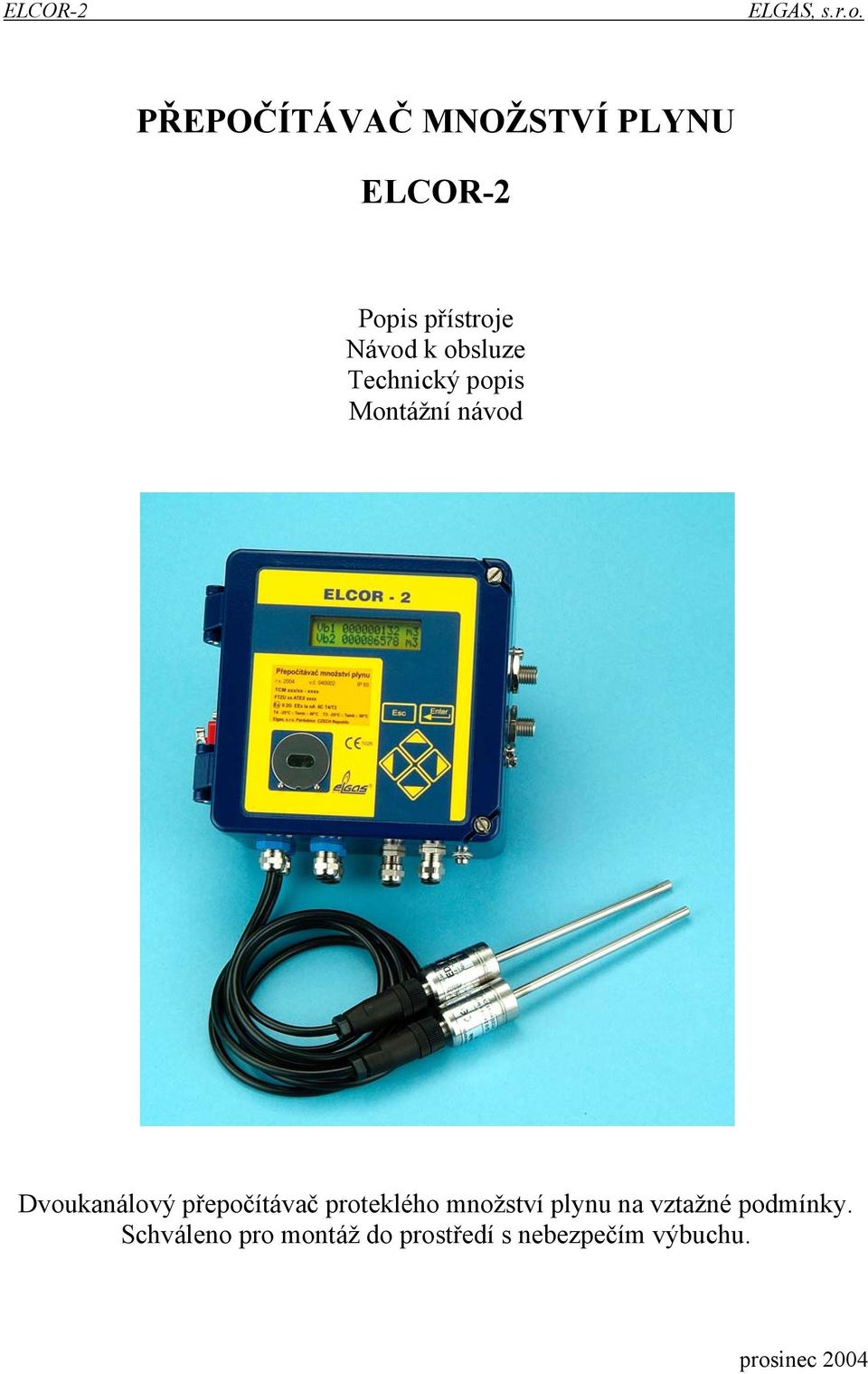

1 ELCOR-2 ELGAS, s.r.o. PŘEPOČÍTÁVAČ MNOŽSTVÍ PLYNU ELCOR-2 Popis přístroje Návod k obsluze Technický popis Montážní návod Dvoukanálový přepočítávač proteklého množství plynu na vztažné podmínky. Schváleno pro montáž do prostředí s nebezpečím výbuchu. prosinec 2004

2 ELCOR-2 ELGAS, s.r.o. Uživatelská příručka přepočítávače množství plynu ELCOR-2 je určena k seznámení uživatele s přístrojem ELCOR-2 a slouží též jako stručný průvodce při jeho instalaci a údržbě. Při instalaci, manipulaci a provozu přístroje ELCOR-2 je nutné řídit se pokyny uvedenými v této příručce nebo v literatuře související s touto příručkou. Jednání, které by bylo v rozporu s uvedenými pokyny, může vést k chybné funkci nebo ke zničení přístroje, případně i připojených zařízení. Výrobce za takovéto jednání nepřebírá žádnou odpovědnost a zákazníkovi tím rovněž zaniká právo na reklamaci. Bezpečnostní opatření Toto měřicí zařízení může obsluhovat pouze zaškolený personál v souladu s technickými podmínkami, bezpečnostními předpisy a normami ČSN. K tomu je nutné brát v úvahu další právní a bezpečnostní předpisy určené pro speciální případy použití. Podobné opatření platí i pro speciální případy použití. Obdobné opatření platí i pro používání příslušenství. Školení obsluhy musí být v souladu s vyhláškou 50/1978Sb. Údaje v této příručce nemají váhu právního závazku ze strany firmy ELGAS, s.r.o. Firma ELGAS, s.r.o. si vyhrazuje právo změn. Změny v příručce nebo na samotném výrobku mohou být prováděny kdykoliv bez předchozího upozornění s cílem zdokonalení přístroje nebo opravy typografických či technických chyb.

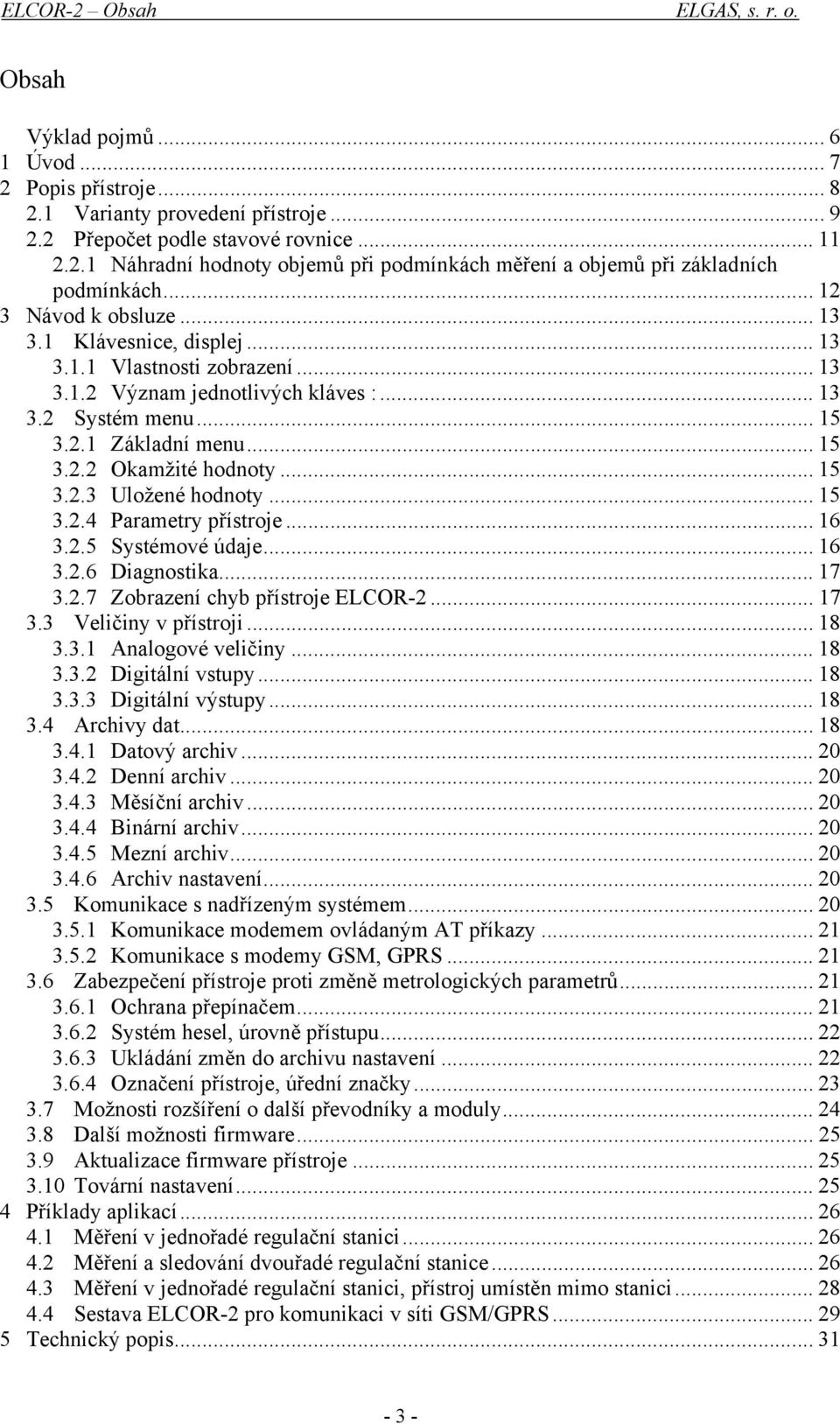

3 ELCOR-2 Obsah ELGAS, s. r. o. Obsah Výklad pojmů Úvod Popis přístroje Varianty provedení přístroje Přepočet podle stavové rovnice Náhradní hodnoty objemů při podmínkách měření a objemů při základních podmínkách Návod k obsluze Klávesnice, displej Vlastnosti zobrazení Význam jednotlivých kláves : Systém menu Základní menu Okamžité hodnoty Uložené hodnoty Parametry přístroje Systémové údaje Diagnostika Zobrazení chyb přístroje ELCOR Veličiny v přístroji Analogové veličiny Digitální vstupy Digitální výstupy Archivy dat Datový archiv Denní archiv Měsíční archiv Binární archiv Mezní archiv Archiv nastavení Komunikace s nadřízeným systémem Komunikace modemem ovládaným AT příkazy Komunikace s modemy GSM, GPRS Zabezpečení přístroje proti změně metrologických parametrů Ochrana přepínačem Systém hesel, úrovně přístupu Ukládání změn do archivu nastavení Označení přístroje, úřední značky Možnosti rozšíření o další převodníky a moduly Další možnosti firmware Aktualizace firmware přístroje Tovární nastavení Příklady aplikací Měření v jednořadé regulační stanici Měření a sledování dvouřadé regulační stanice Měření v jednořadé regulační stanici, přístroj umístěn mimo stanici Sestava ELCOR-2 pro komunikaci v síti GSM/GPRS Technický popis

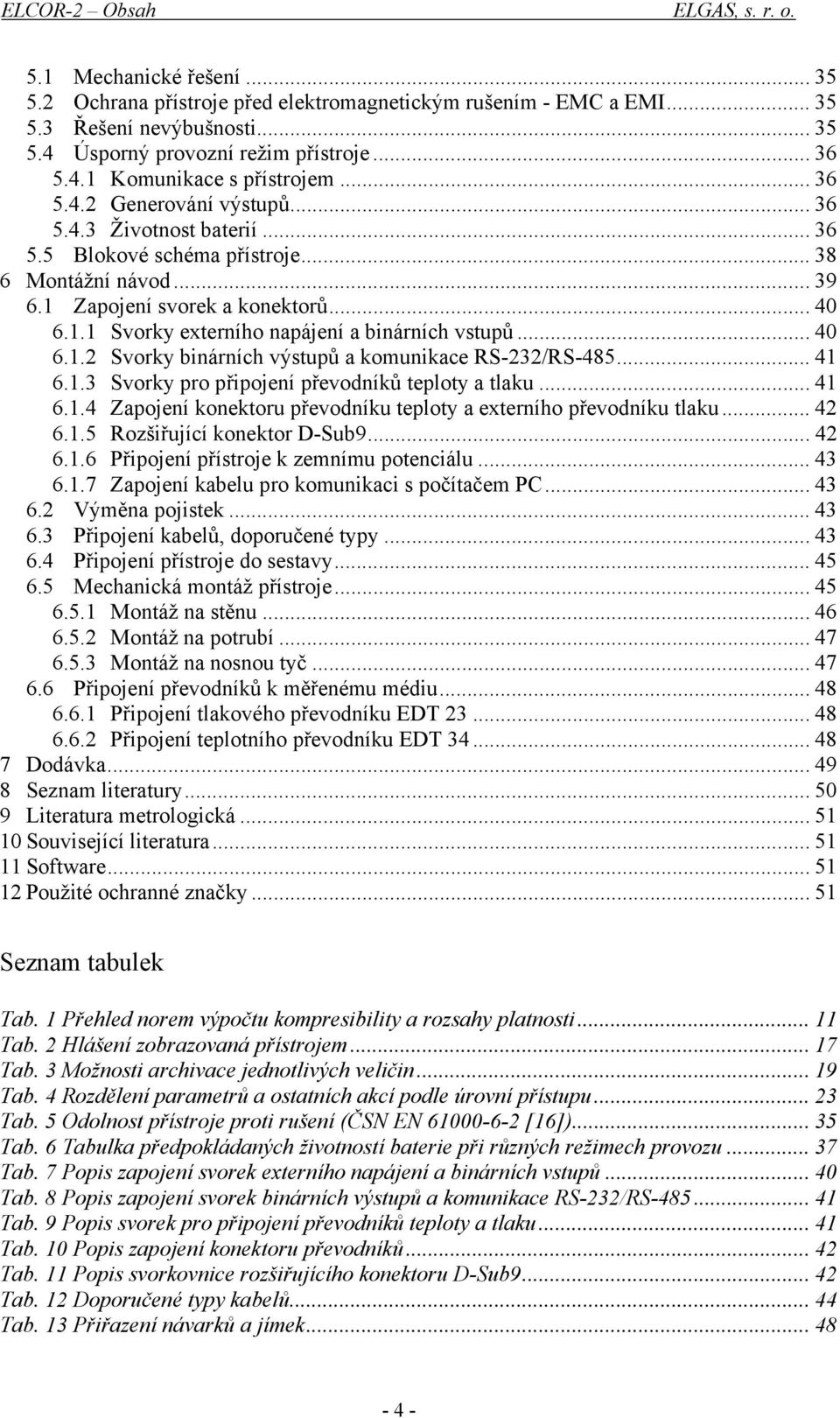

4 ELCOR-2 Obsah ELGAS, s. r. o. 5.1 Mechanické řešení Ochrana přístroje před elektromagnetickým rušením - EMC a EMI Řešení nevýbušnosti Úsporný provozní režim přístroje Komunikace s přístrojem Generování výstupů Životnost baterií Blokové schéma přístroje Montážní návod Zapojení svorek a konektorů Svorky externího napájení a binárních vstupů Svorky binárních výstupů a komunikace RS-232/RS Svorky pro připojení převodníků teploty a tlaku Zapojení konektoru převodníku teploty a externího převodníku tlaku Rozšiřující konektor D-Sub Připojení přístroje k zemnímu potenciálu Zapojení kabelu pro komunikaci s počítačem PC Výměna pojistek Připojení kabelů, doporučené typy Připojení přístroje do sestavy Mechanická montáž přístroje Montáž na stěnu Montáž na potrubí Montáž na nosnou tyč Připojení převodníků k měřenému médiu Připojení tlakového převodníku EDT Připojení teplotního převodníku EDT Dodávka Seznam literatury Literatura metrologická Související literatura Software Použité ochranné značky Seznam tabulek Tab. 1 Přehled norem výpočtu kompresibility a rozsahy platnosti Tab. 2 Hlášení zobrazovaná přístrojem Tab. 3 Možnosti archivace jednotlivých veličin Tab. 4 Rozdělení parametrů a ostatních akcí podle úrovní přístupu Tab. 5 Odolnost přístroje proti rušení (ČSN EN [16]) Tab. 6 Tabulka předpokládaných životností baterie při různých režimech provozu Tab. 7 Popis zapojení svorek externího napájení a binárních vstupů Tab. 8 Popis zapojení svorek binárních výstupů a komunikace RS-232/RS Tab. 9 Popis svorek pro připojení převodníků teploty a tlaku Tab. 10 Popis zapojení konektoru převodníků Tab. 11 Popis svorkovnice rozšiřujícího konektoru D-Sub Tab. 12 Doporučené typy kabelů Tab. 13 Přiřazení návarků a jímek

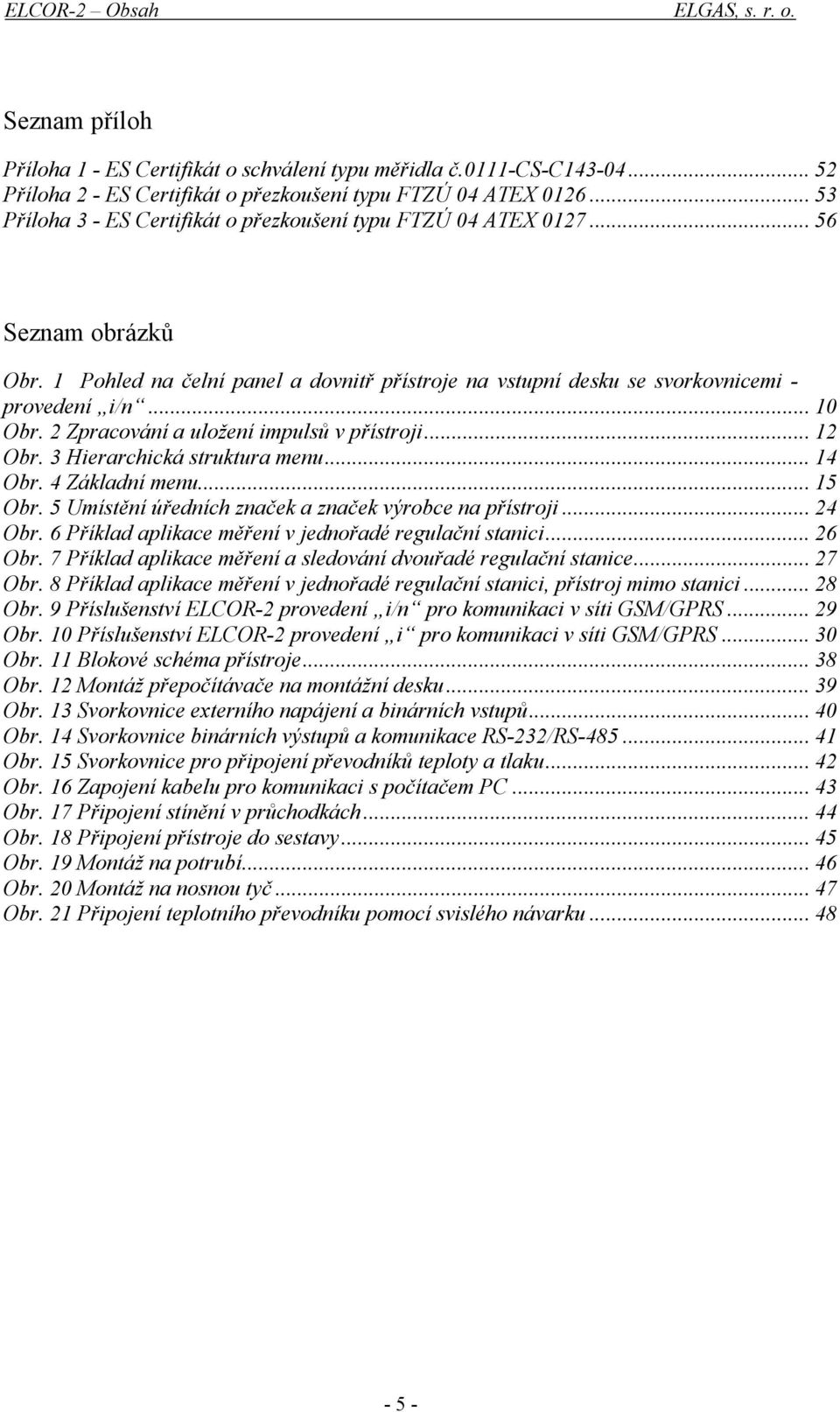

5 ELCOR-2 Obsah ELGAS, s. r. o. Seznam příloh Příloha 1 - ES Certifikát o schválení typu měřidla č.0111-cs-c Příloha 2 - ES Certifikát o přezkoušení typu FTZÚ 04 ATEX Příloha 3 - ES Certifikát o přezkoušení typu FTZÚ 04 ATEX Seznam obrázků Obr. 1 Pohled na čelní panel a dovnitř přístroje na vstupní desku se svorkovnicemi - provedení i/n Obr. 2 Zpracování a uložení impulsů v přístroji Obr. 3 Hierarchická struktura menu Obr. 4 Základní menu Obr. 5 Umístění úředních značek a značek výrobce na přístroji Obr. 6 Příklad aplikace měření v jednořadé regulační stanici Obr. 7 Příklad aplikace měření a sledování dvouřadé regulační stanice Obr. 8 Příklad aplikace měření v jednořadé regulační stanici, přístroj mimo stanici Obr. 9 Příslušenství ELCOR-2 provedení i/n pro komunikaci v síti GSM/GPRS Obr. 10 Příslušenství ELCOR-2 provedení i pro komunikaci v síti GSM/GPRS Obr. 11 Blokové schéma přístroje Obr. 12 Montáž přepočítávače na montážní desku Obr. 13 Svorkovnice externího napájení a binárních vstupů Obr. 14 Svorkovnice binárních výstupů a komunikace RS-232/RS Obr. 15 Svorkovnice pro připojení převodníků teploty a tlaku Obr. 16 Zapojení kabelu pro komunikaci s počítačem PC Obr. 17 Připojení stínění v průchodkách Obr. 18 Připojení přístroje do sestavy Obr. 19 Montáž na potrubí...46 Obr. 20 Montáž na nosnou tyč Obr. 21 Připojení teplotního převodníku pomocí svislého návarku

6 ELCOR-2 Úvod ELGAS, s. r. o. Výklad pojmů Symbol Význam Jednotka jednokanálový přístroj... pro účely tohoto manuálu se pod tímto pojmem rozumí přístroj s jedním souborem veličin nutných pro kompletní realizaci přepočtu (veličiny tlak, teplota, objem, přepočítávací číslo, náhradní počitadla..) dvoukanálový přístroj... zde se nachází dva soubory veličin (viz. výklad výše), tj. přístroj může nezávisle provádět měření a výpočet ze dvou souborů veličin, některé měřené veličiny mohou být společné pro oba soubory AGA NX metoda výpočtu stupně kompresibility plynu, blíže viz. [21] AGA NX metoda výpočtu stupně kompresibility plynu, blíže viz. [22] mod CRC... kontrolní součet použit pro ochranu dat DATCOM-Kx... některý z výrobků řady DATCOM-K (DATCOM-K1, DAT- COM-K2) DC... stejnosměrné napětí EMC... elektromagnetická kompatibilita a odolnost EMI... elektromagnetické vyzařování firmware... programové vybavení nahrané v přístroji Modbus... komunikační protokol navržený firmou Modicon [19] QMD... komunik. protokol navržený firmou Proteco Systems s.r.o. SGERG metoda výpočtu stupně kompresibility plynu, blíže viz. [23] SW... software program pro počítač PC C... přepočítávací číslo K... stupeň kompresibility plynu ( Z/Z b ) k p... konstanta plynoměru (počet m 3 na 1 impuls) m 3 /imp N... počet impulsů imp p... absolutní tlak při podmínkách měření bar p b... absolutní tlak při základních podmínkách bar T... absolutní teplota při podmínkách měření (T = t + 273,15) K t... teplota plynu C T b... absolutní teplota při základních podmínkách K V... objem při podmínkách měření (dále též provozní objem) m 3 V b... objem při základních podmínkách (dále též normovaný objem) m 3 V bs... náhradní objem při základních podmínkách (dále též náhradní m 3 normovaný objem) V s... náhradní objem při podmínkách měření (dále též náhradní m 3 provozní objem) Z... kompresibilitní faktor plynu při podmínkách měření Z b... kompresibilitní faktor plynu při základních podmínkách - 6 -

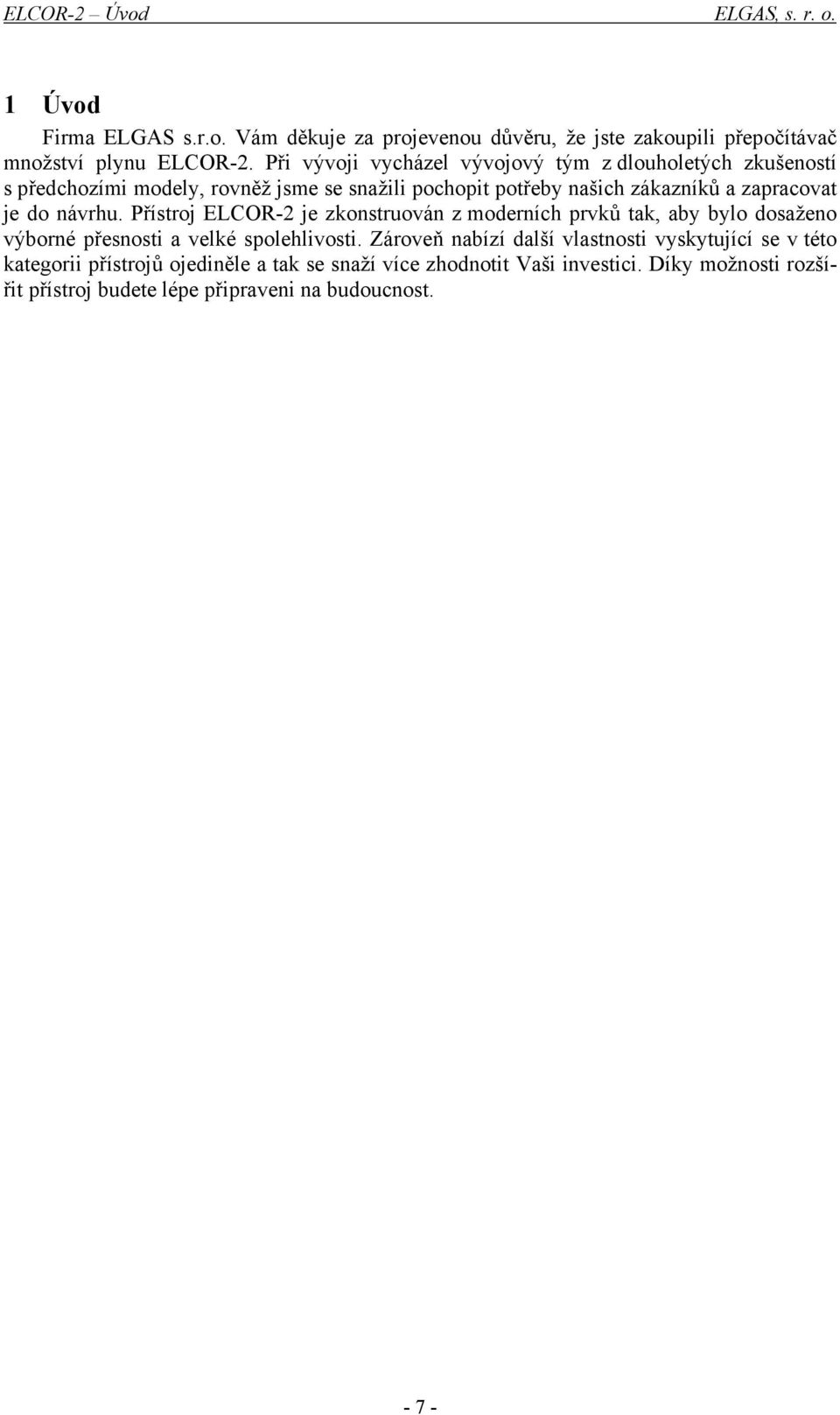

7 ELCOR-2 Úvod ELGAS, s. r. o. 1 Úvod Firma ELGAS s.r.o. Vám děkuje za projevenou důvěru, že jste zakoupili přepočítávač množství plynu ELCOR-2. Při vývoji vycházel vývojový tým z dlouholetých zkušeností s předchozími modely, rovněž jsme se snažili pochopit potřeby našich zákazníků a zapracovat je do návrhu. Přístroj ELCOR-2 je zkonstruován z moderních prvků tak, aby bylo dosaženo výborné přesnosti a velké spolehlivosti. Zároveň nabízí další vlastnosti vyskytující se v této kategorii přístrojů ojediněle a tak se snaží více zhodnotit Vaši investici. Díky možnosti rozšířit přístroj budete lépe připraveni na budoucnost

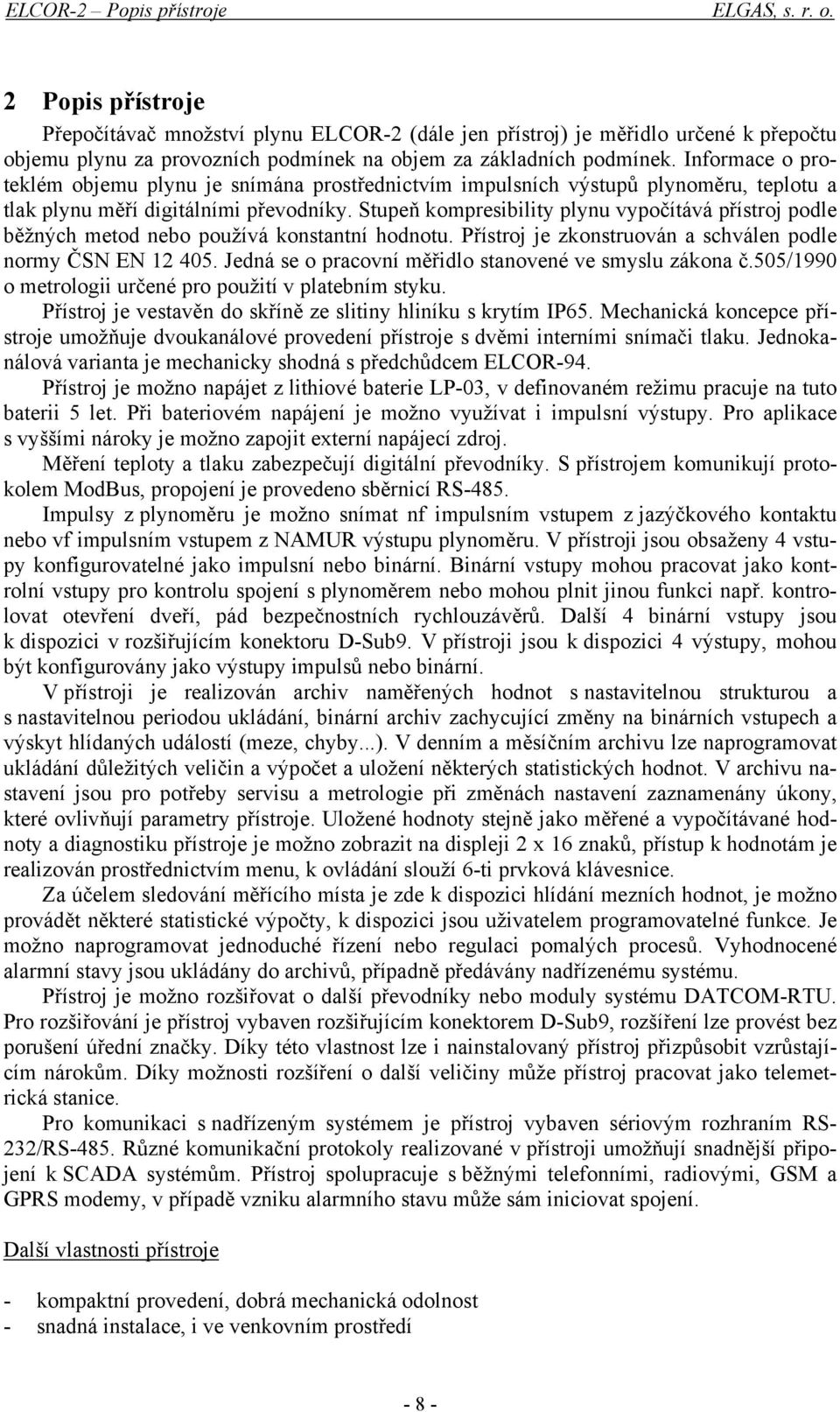

8 ELCOR-2 Popis přístroje ELGAS, s. r. o. 2 Popis přístroje Přepočítávač množství plynu ELCOR-2 (dále jen přístroj) je měřidlo určené k přepočtu objemu plynu za provozních podmínek na objem za základních podmínek. Informace o proteklém objemu plynu je snímána prostřednictvím impulsních výstupů plynoměru, teplotu a tlak plynu měří digitálními převodníky. Stupeň kompresibility plynu vypočítává přístroj podle běžných metod nebo používá konstantní hodnotu. Přístroj je zkonstruován a schválen podle normy ČSN EN Jedná se o pracovní měřidlo stanovené ve smyslu zákona č.505/1990 o metrologii určené pro použití v platebním styku. Přístroj je vestavěn do skříně ze slitiny hliníku s krytím IP65. Mechanická koncepce přístroje umožňuje dvoukanálové provedení přístroje s dvěmi interními snímači tlaku. Jednokanálová varianta je mechanicky shodná s předchůdcem ELCOR-94. Přístroj je možno napájet z lithiové baterie LP-03, v definovaném režimu pracuje na tuto baterii 5 let. Při bateriovém napájení je možno využívat i impulsní výstupy. Pro aplikace s vyššími nároky je možno zapojit externí napájecí zdroj. Měření teploty a tlaku zabezpečují digitální převodníky. S přístrojem komunikují protokolem ModBus, propojení je provedeno sběrnicí RS-485. Impulsy z plynoměru je možno snímat nf impulsním vstupem z jazýčkového kontaktu nebo vf impulsním vstupem z NAMUR výstupu plynoměru. V přístroji jsou obsaženy 4 vstupy konfigurovatelné jako impulsní nebo binární. Binární vstupy mohou pracovat jako kontrolní vstupy pro kontrolu spojení s plynoměrem nebo mohou plnit jinou funkci např. kontrolovat otevření dveří, pád bezpečnostních rychlouzávěrů. Další 4 binární vstupy jsou k dispozici v rozšiřujícím konektoru D-Sub9. V přístroji jsou k dispozici 4 výstupy, mohou být konfigurovány jako výstupy impulsů nebo binární. V přístroji je realizován archiv naměřených hodnot s nastavitelnou strukturou a s nastavitelnou periodou ukládání, binární archiv zachycující změny na binárních vstupech a výskyt hlídaných událostí (meze, chyby...). V denním a měsíčním archivu lze naprogramovat ukládání důležitých veličin a výpočet a uložení některých statistických hodnot. V archivu nastavení jsou pro potřeby servisu a metrologie při změnách nastavení zaznamenány úkony, které ovlivňují parametry přístroje. Uložené hodnoty stejně jako měřené a vypočítávané hodnoty a diagnostiku přístroje je možno zobrazit na displeji 2 x 16 znaků, přístup k hodnotám je realizován prostřednictvím menu, k ovládání slouží 6-ti prvková klávesnice. Za účelem sledování měřícího místa je zde k dispozici hlídání mezních hodnot, je možno provádět některé statistické výpočty, k dispozici jsou uživatelem programovatelné funkce. Je možno naprogramovat jednoduché řízení nebo regulaci pomalých procesů. Vyhodnocené alarmní stavy jsou ukládány do archivů, případně předávány nadřízenému systému. Přístroj je možno rozšiřovat o další převodníky nebo moduly systému DATCOM-RTU. Pro rozšiřování je přístroj vybaven rozšiřujícím konektorem D-Sub9, rozšíření lze provést bez porušení úřední značky. Díky této vlastnost lze i nainstalovaný přístroj přizpůsobit vzrůstajícím nárokům. Díky možnosti rozšíření o další veličiny může přístroj pracovat jako telemetrická stanice. Pro komunikaci s nadřízeným systémem je přístroj vybaven sériovým rozhraním RS- 232/RS-485. Různé komunikační protokoly realizované v přístroji umožňují snadnější připojení k SCADA systémům. Přístroj spolupracuje s běžnými telefonními, radiovými, GSM a GPRS modemy, v případě vzniku alarmního stavu může sám iniciovat spojení. Další vlastnosti přístroje - kompaktní provedení, dobrá mechanická odolnost - snadná instalace, i ve venkovním prostředí - 8 -

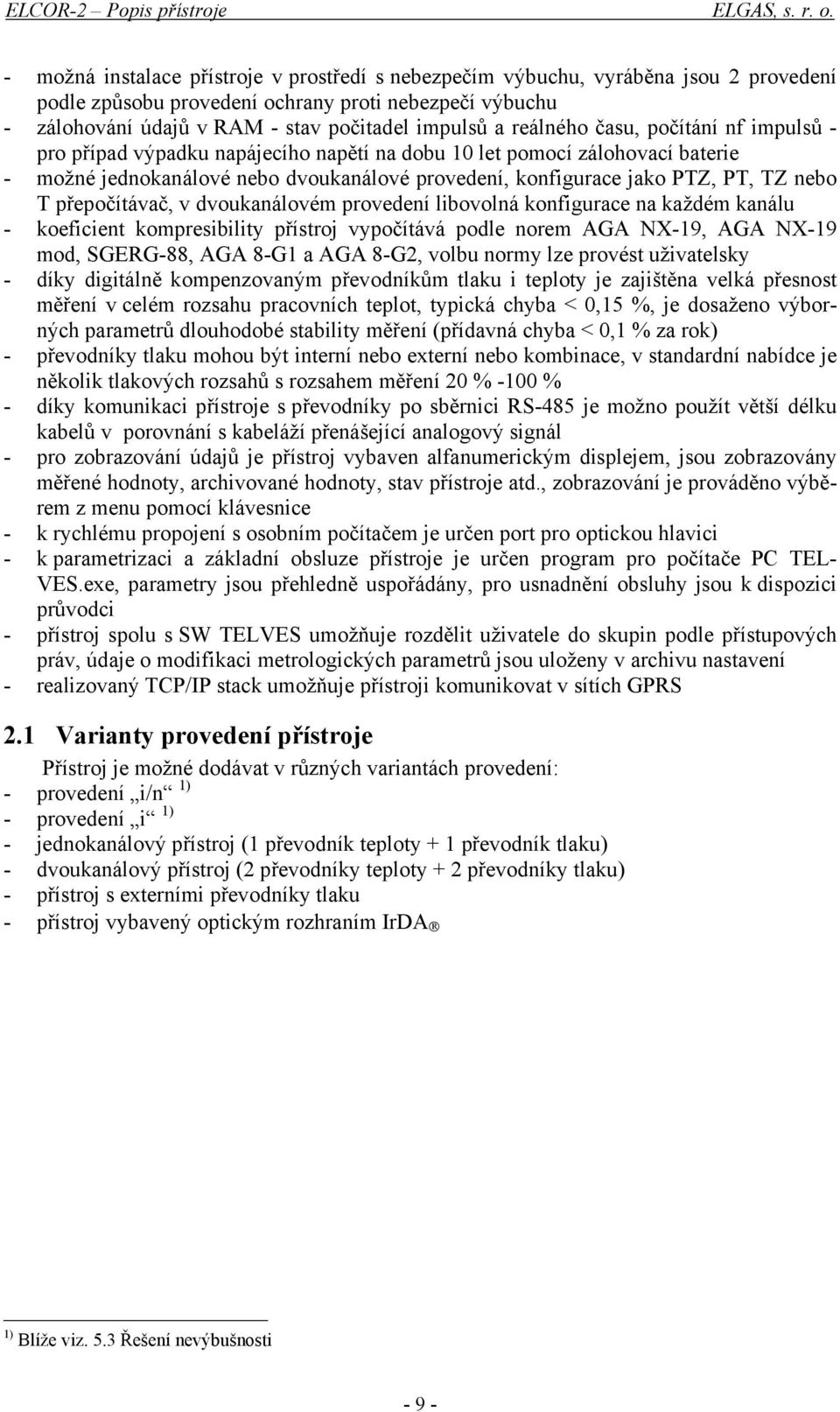

9 ELCOR-2 Popis přístroje ELGAS, s. r. o. - možná instalace přístroje v prostředí s nebezpečím výbuchu, vyráběna jsou 2 provedení podle způsobu provedení ochrany proti nebezpečí výbuchu - zálohování údajů v RAM - stav počitadel impulsů a reálného času, počítání nf impulsů - pro případ výpadku napájecího napětí na dobu 10 let pomocí zálohovací baterie - možné jednokanálové nebo dvoukanálové provedení, konfigurace jako PTZ, PT, TZ nebo T přepočítávač, v dvoukanálovém provedení libovolná konfigurace na každém kanálu - koeficient kompresibility přístroj vypočítává podle norem AGA NX-19, AGA NX-19 mod, SGERG-88, AGA 8-G1 a AGA 8-G2, volbu normy lze provést uživatelsky - díky digitálně kompenzovaným převodníkům tlaku i teploty je zajištěna velká přesnost měření v celém rozsahu pracovních teplot, typická chyba < 0,15 %, je dosaženo výborných parametrů dlouhodobé stability měření (přídavná chyba < 0,1 % za rok) - převodníky tlaku mohou být interní nebo externí nebo kombinace, v standardní nabídce je několik tlakových rozsahů s rozsahem měření 20 % -100 % - díky komunikaci přístroje s převodníky po sběrnici RS-485 je možno použít větší délku kabelů v porovnání s kabeláží přenášející analogový signál - pro zobrazování údajů je přístroj vybaven alfanumerickým displejem, jsou zobrazovány měřené hodnoty, archivované hodnoty, stav přístroje atd., zobrazování je prováděno výběrem z menu pomocí klávesnice - k rychlému propojení s osobním počítačem je určen port pro optickou hlavici - k parametrizaci a základní obsluze přístroje je určen program pro počítače PC TEL- VES.exe, parametry jsou přehledně uspořádány, pro usnadnění obsluhy jsou k dispozici průvodci - přístroj spolu s SW TELVES umožňuje rozdělit uživatele do skupin podle přístupových práv, údaje o modifikaci metrologických parametrů jsou uloženy v archivu nastavení - realizovaný TCP/IP stack umožňuje přístroji komunikovat v sítích GPRS 2.1 Varianty provedení přístroje Přístroj je možné dodávat v různých variantách provedení: - provedení i/n 1) - provedení i 1) - jednokanálový přístroj (1 převodník teploty + 1 převodník tlaku) - dvoukanálový přístroj (2 převodníky teploty + 2 převodníky tlaku) - přístroj s externími převodníky tlaku - přístroj vybavený optickým rozhraním IrDA 1) Blíže viz. 5.3 Řešení nevýbušnosti - 9 -

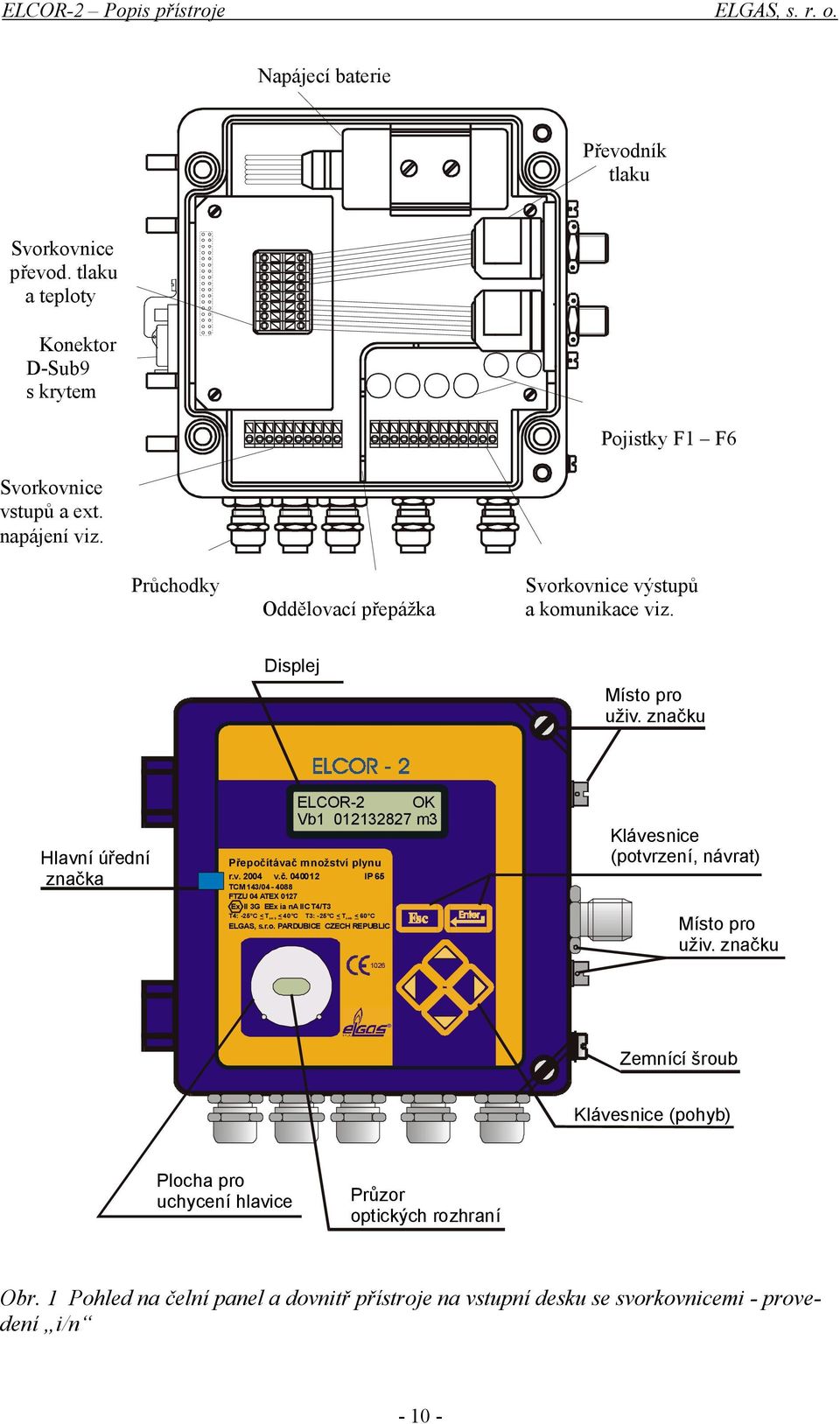

10 ELCOR-2 Popis přístroje ELGAS, s. r. o. Napájecí baterie Převodník tlaku Svorkovnice převod. tlaku a teploty Konektor D-Sub9 s krytem Svorkovnice vstupů a ext. napájení viz. Pojistky F1 F6 Průchodky Oddělovací přepážka Svorkovnice výstupů a komunikace viz. Displej Místo pro uživ. značku Hlavní úřední značka ELCOR-2 OK Vb m3 Přepočítávač množství plynu r.v v.č IP 65 TCM 143/ FTZU 04 ATEX 0127 Ex II 3G EEx ia na IIC T4/T3 < < T4: -25 C T am b 40 C T3: -25 C < < T amb 60 C ELGAS, s.r.o. PARDUBICE CZECH REPUBLIC 1026 Klávesnice (potvrzení, návrat) Místo pro uživ. značku Zemnící šroub Klávesnice (pohyb) Plocha pro uchycení hlavice Průzor optických rozhraní Obr. 1 Pohled na čelní panel a dovnitř přístroje na vstupní desku se svorkovnicemi - provedení i/n

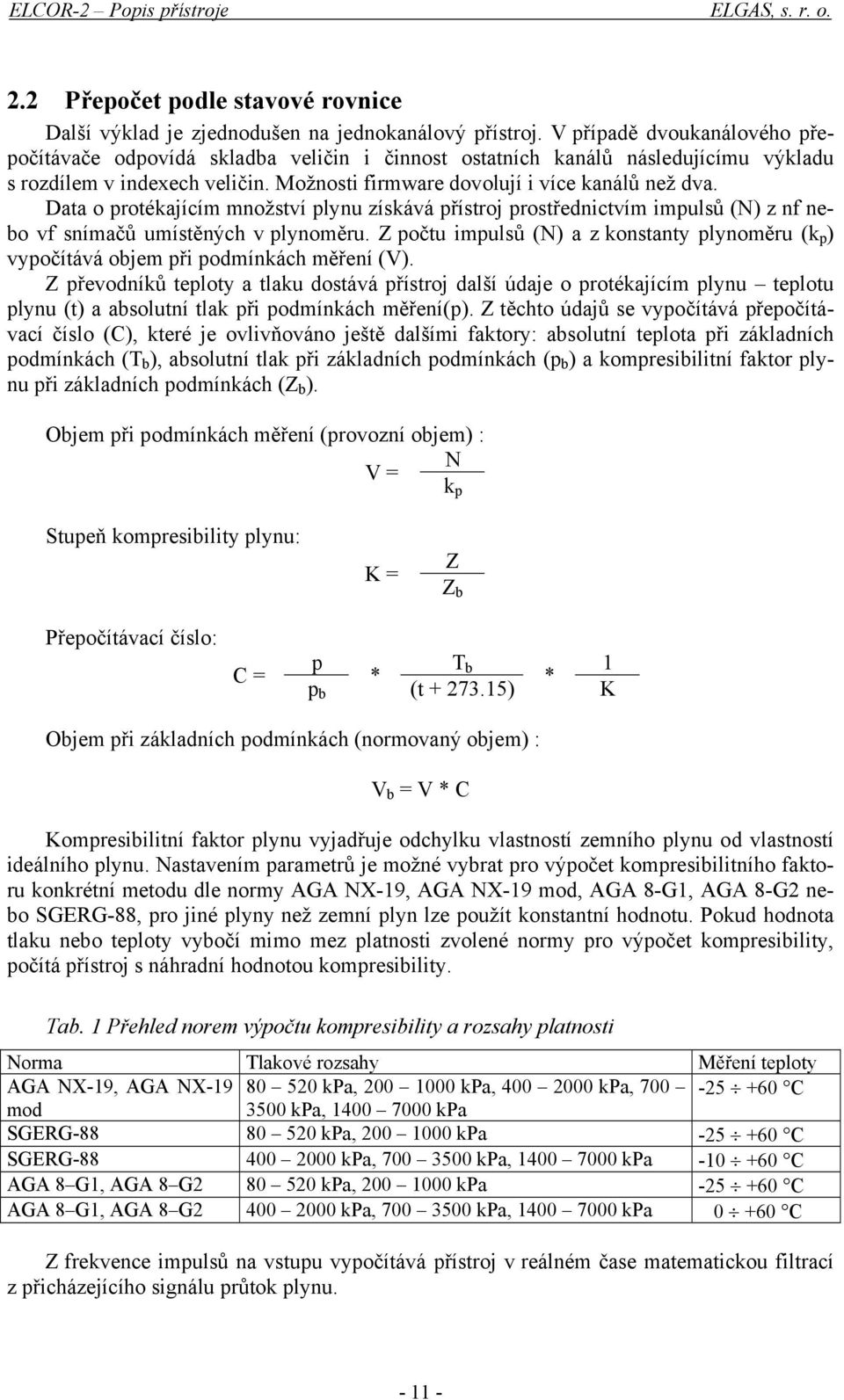

11 ELCOR-2 Popis přístroje ELGAS, s. r. o. 2.2 Přepočet podle stavové rovnice Další výklad je zjednodušen na jednokanálový přístroj. V případě dvoukanálového přepočítávače odpovídá skladba veličin i činnost ostatních kanálů následujícímu výkladu s rozdílem v indexech veličin. Možnosti firmware dovolují i více kanálů než dva. Data o protékajícím množství plynu získává přístroj prostřednictvím impulsů (N) z nf nebo vf snímačů umístěných v plynoměru. Z počtu impulsů (N) a z konstanty plynoměru (k p ) vypočítává objem při podmínkách měření (V). Z převodníků teploty a tlaku dostává přístroj další údaje o protékajícím plynu teplotu plynu (t) a absolutní tlak při podmínkách měření(p). Z těchto údajů se vypočítává přepočítávací číslo (C), které je ovlivňováno ještě dalšími faktory: absolutní teplota při základních podmínkách (T b ), absolutní tlak při základních podmínkách (p b ) a kompresibilitní faktor plynu při základních podmínkách (Z b ). Objem při podmínkách měření (provozní objem) : N V = k p Stupeň kompresibility plynu: K = Z Z b Přepočítávací číslo: C = p T b 1 * * p b (t ) K Objem při základních podmínkách (normovaný objem) : V b = V * C Kompresibilitní faktor plynu vyjadřuje odchylku vlastností zemního plynu od vlastností ideálního plynu. Nastavením parametrů je možné vybrat pro výpočet kompresibilitního faktoru konkrétní metodu dle normy AGA NX-19, AGA NX-19 mod, AGA 8-G1, AGA 8-G2 nebo SGERG-88, pro jiné plyny než zemní plyn lze použít konstantní hodnotu. Pokud hodnota tlaku nebo teploty vybočí mimo mez platnosti zvolené normy pro výpočet kompresibility, počítá přístroj s náhradní hodnotou kompresibility. Tab. 1 Přehled norem výpočtu kompresibility a rozsahy platnosti Norma Tlakové rozsahy Měření teploty AGA NX-19, AGA NX kpa, kpa, kpa, C mod 3500 kpa, kpa SGERG kpa, kpa C SGERG kpa, kpa, kpa C AGA 8 G1, AGA 8 G kpa, kpa C AGA 8 G1, AGA 8 G kpa, kpa, kpa C Z frekvence impulsů na vstupu vypočítává přístroj v reálném čase matematickou filtrací z přicházejícího signálu průtok plynu

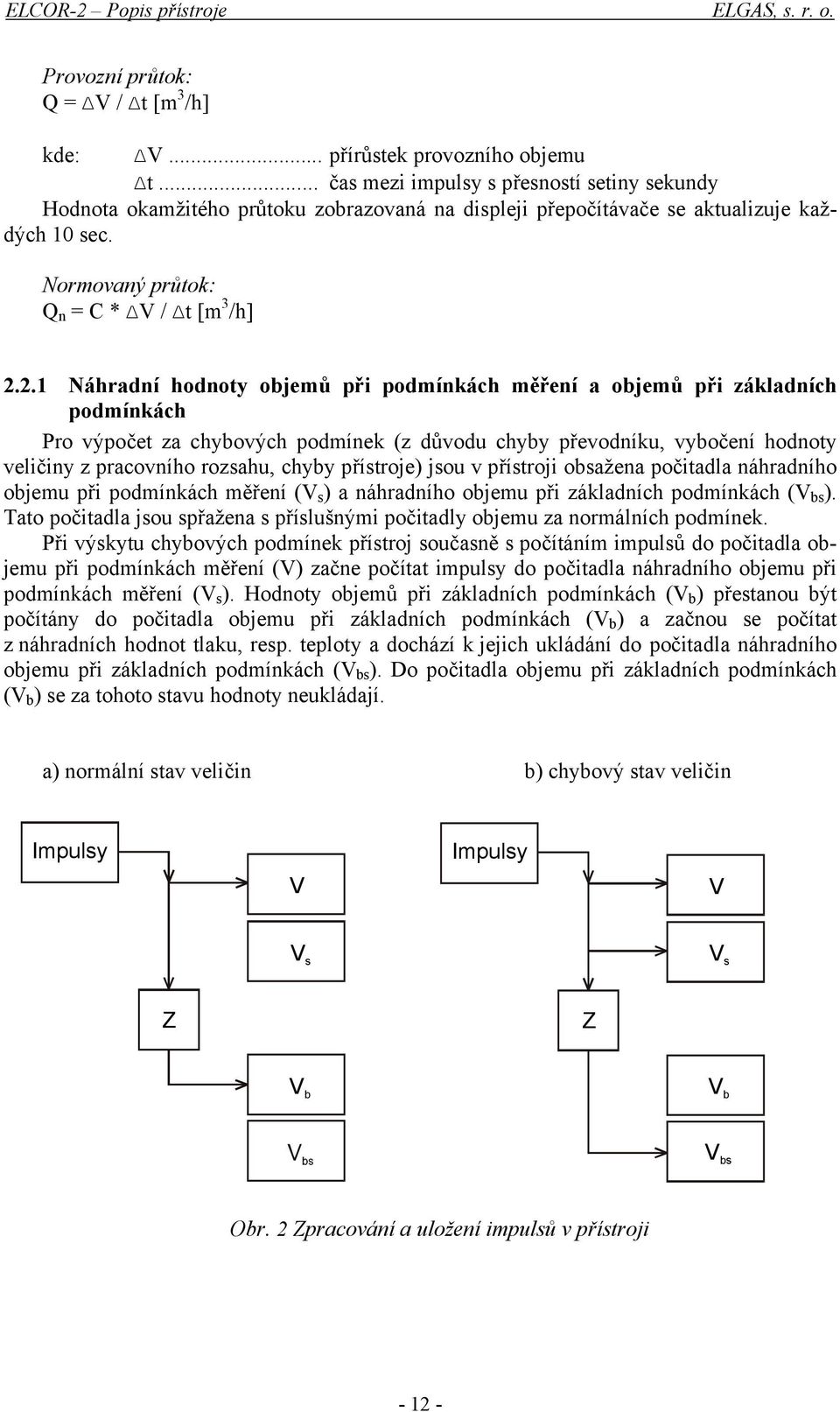

12 ELCOR-2 Popis přístroje ELGAS, s. r. o. Provozní průtok: Q = V / t [m 3 /h] kde: V... přírůstek provozního objemu t... čas mezi impulsy s přesností setiny sekundy Hodnota okamžitého průtoku zobrazovaná na displeji přepočítávače se aktualizuje každých 10 sec. Normovaný průtok: Q n = C * V / t [m 3 /h] Náhradní hodnoty objemů při podmínkách měření a objemů při základních podmínkách Pro výpočet za chybových podmínek (z důvodu chyby převodníku, vybočení hodnoty veličiny z pracovního rozsahu, chyby přístroje) jsou v přístroji obsažena počitadla náhradního objemu při podmínkách měření (V s ) a náhradního objemu při základních podmínkách (V bs ). Tato počitadla jsou spřažena s příslušnými počitadly objemu za normálních podmínek. Při výskytu chybových podmínek přístroj současně s počítáním impulsů do počitadla objemu při podmínkách měření (V) začne počítat impulsy do počitadla náhradního objemu při podmínkách měření (V s ). Hodnoty objemů při základních podmínkách (V b ) přestanou být počítány do počitadla objemu při základních podmínkách (V b ) a začnou se počítat z náhradních hodnot tlaku, resp. teploty a dochází k jejich ukládání do počitadla náhradního objemu při základních podmínkách (V bs ). Do počitadla objemu při základních podmínkách (V b ) se za tohoto stavu hodnoty neukládají. a) normální stav veličin b) chybový stav veličin Impulsy V Impulsy V V s V s Z Z V b V b V bs Obr. 2 Zpracování a uložení impulsů v přístroji

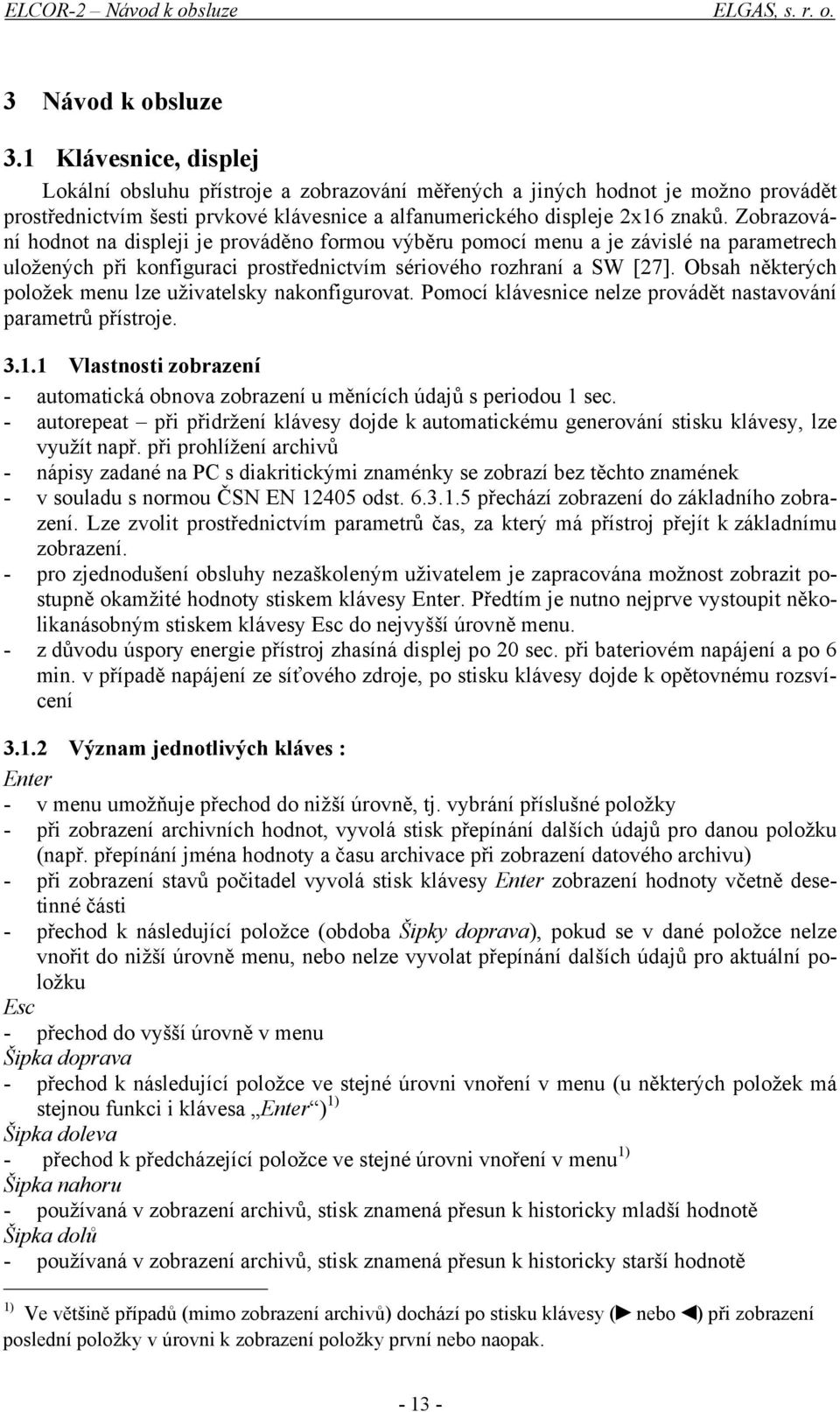

13 ELCOR-2 Návod k obsluze ELGAS, s. r. o. 3 Návod k obsluze 3.1 Klávesnice, displej Lokální obsluhu přístroje a zobrazování měřených a jiných hodnot je možno provádět prostřednictvím šesti prvkové klávesnice a alfanumerického displeje 2x16 znaků. Zobrazování hodnot na displeji je prováděno formou výběru pomocí menu a je závislé na parametrech uložených při konfiguraci prostřednictvím sériového rozhraní a SW [27]. Obsah některých položek menu lze uživatelsky nakonfigurovat. Pomocí klávesnice nelze provádět nastavování parametrů přístroje Vlastnosti zobrazení - automatická obnova zobrazení u měnících údajů s periodou 1 sec. - autorepeat při přidržení klávesy dojde k automatickému generování stisku klávesy, lze využít např. při prohlížení archivů - nápisy zadané na PC s diakritickými znaménky se zobrazí bez těchto znamének - v souladu s normou ČSN EN odst přechází zobrazení do základního zobrazení. Lze zvolit prostřednictvím parametrů čas, za který má přístroj přejít k základnímu zobrazení. - pro zjednodušení obsluhy nezaškoleným uživatelem je zapracována možnost zobrazit postupně okamžité hodnoty stiskem klávesy Enter. Předtím je nutno nejprve vystoupit několikanásobným stiskem klávesy Esc do nejvyšší úrovně menu. - z důvodu úspory energie přístroj zhasíná displej po 20 sec. při bateriovém napájení a po 6 min. v případě napájení ze síťového zdroje, po stisku klávesy dojde k opětovnému rozsvícení Význam jednotlivých kláves : Enter - v menu umožňuje přechod do nižší úrovně, tj. vybrání příslušné položky - při zobrazení archivních hodnot, vyvolá stisk přepínání dalších údajů pro danou položku (např. přepínání jména hodnoty a času archivace při zobrazení datového archivu) - při zobrazení stavů počitadel vyvolá stisk klávesy Enter zobrazení hodnoty včetně desetinné části - přechod k následující položce (obdoba Šipky doprava), pokud se v dané položce nelze vnořit do nižší úrovně menu, nebo nelze vyvolat přepínání dalších údajů pro aktuální položku Esc - přechod do vyšší úrovně v menu Šipka doprava - přechod k následující položce ve stejné úrovni vnoření v menu (u některých položek má stejnou funkci i klávesa Enter ) 1) Šipka doleva - přechod k předcházející položce ve stejné úrovni vnoření v menu 1) Šipka nahoru - používaná v zobrazení archivů, stisk znamená přesun k historicky mladší hodnotě Šipka dolů - používaná v zobrazení archivů, stisk znamená přesun k historicky starší hodnotě 1) Ve většině případů (mimo zobrazení archivů) dochází po stisku klávesy ( nebo ) při zobrazení poslední položky v úrovni k zobrazení položky první nebo naopak

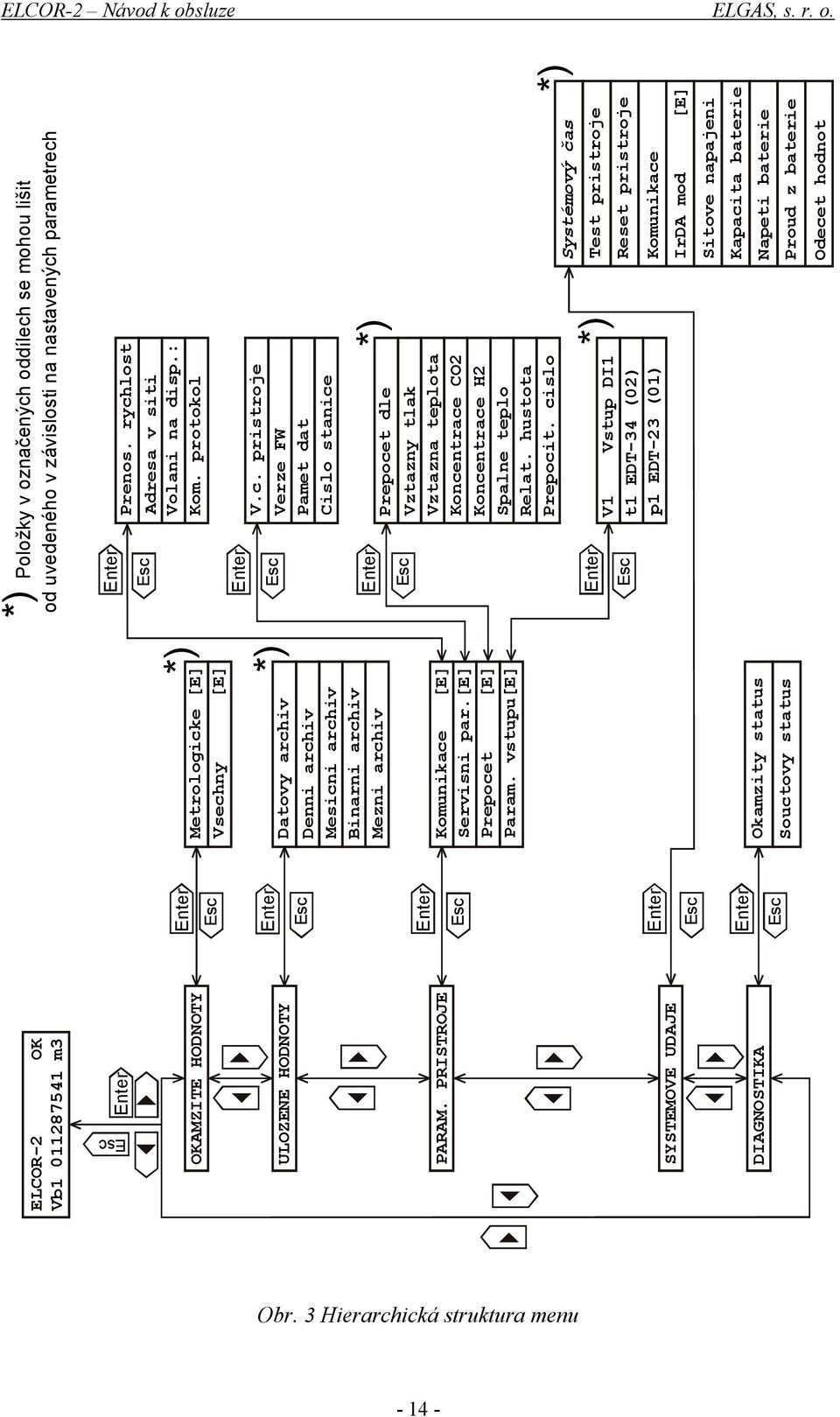

14 ELCOR-2 Návod k obsluze ELGAS, s. r. o. ELCOR-2 OK Vb m3 Enter OKAMZITE HODNOTY ULOZENE HODNOTY PARAM. PRISTROJE SYSTEMOVE UDAJE DIAGNOSTIKA Enter Esc Enter Esc Enter Esc Enter Esc Enter Esc Metrologicke [E] Vsechny [E] Datovy archiv Denni archiv Mesicni archiv Binarni archiv Mezni archiv *) *) Komunikace [E] Servisni par.[e] Prepocet [E] Param. vstupu[e] Okamzity status Souctovy status *) Položky v označených oddílech se mohou lišit od uvedeného v závislosti na nastavených parametrech Enter Esc Prenos. rychlost Adresa v siti Volani na disp.: Kom. protokol Enter Esc Enter Esc Enter Esc V.c. pristroje Verze FW Pamet dat Cislo stanice Prepocet dle Vztazny tlak Vztazna teplota Koncentrace CO2 Koncentrace H2 Spalne teplo Relat. hustota Prepocit. cislo V1 Vstup DI1 t1 EDT-34 (02) p1 EDT-23 (01) *) *) Systémový čas Test pristroje Reset pristroje Komunikace IrDA mod [E] Sitove napajeni Kapacita baterie Napeti baterie Proud z baterie Odecet hodnot *) Esc Obr. 3 Hierarchická struktura menu

15 ELCOR-2 Návod k obsluze ELGAS, s. r. o. 3.2 Systém menu Menu je organizováno v hierarchické struktuře, pro účely dalšího výkladu nazýváme nejvyššími základní položky menu, vnořením do těchto položek přecházíme k nižším úrovním menu. Struktura menu je patrná z Obr. 3 Hierarchická struktura menu Základní menu Pro jednokanálový přístroj je na prvním řádku zobrazen stavový řádek přístroje, v druhém řádku je zobrazen normovaný objem. V dvoukanálovém provedení jsou zobrazeny oba normované objemy. Stavový řádek přístroje se objevuje na prvním řádku při průchodu nejvyšší úrovní menu. o... odblokováno t... timeout na odchod a... alarm Kontrola vstupu: z... zabezpečeno ELCOR-2 z OK Vb m3 Diagnostika přístroje: Jednotka veličiny Hodnota veličiny OK Wrn Err Zkratka veličiny s indexem Obr. 4 Základní menu Okamžité hodnoty Pro zobrazování hodnot veličin v sekci Okamžité hodnoty je možné zvolit, zda chceme zobrazovat pouze veličiny metrologické nebo veličiny všechny. U zobrazovaných veličin lze uživatelsky nastavit počet zobrazovaných míst, jednotky a zobrazovaný název. Pokud je měřená veličina v chybovém stavu, je tento stav indikován zobrazením hvězdičky na poslední pozici horního řádku displeje. Pokud nelze hodnotu zobrazit (špatný počet desetinných míst vzhledem k ostatním prvkům zobrazení a hodnotě veličiny) může dojít k omezení počtu desetinných míst, případně se hodnota veličiny na displeji nezobrazí Uložené hodnoty Hodnoty jsou v archivech uspořádány do časových řezů, součástí jednoho časového řezu je časový údaj řezu a soubor veličin podle parametrizace. Zde jsou zobrazovány údaje obsažené v jednotlivých typech archivů (struktura veličin archivu a jeho existence dle nastavení parametrů). Archiv nastavení se nezobrazuje, je možno ho zobrazit pouze prostřednictvím PC. Veličiny ostatních archivů je možno v rámci jednoho časového řezu přepínat šipkami doprava, doleva. Pohyb v čase (výběr jiného časového řezu)

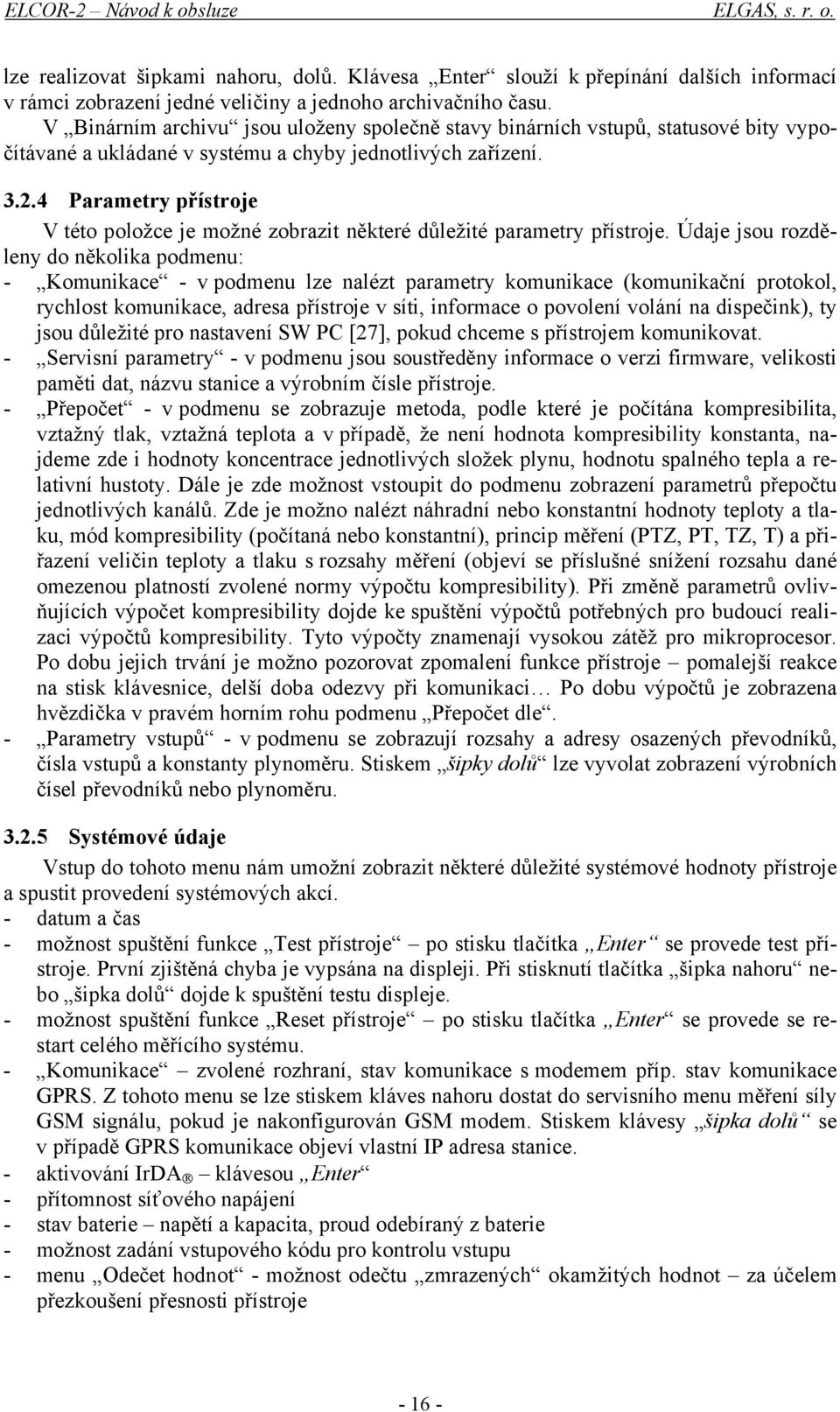

16 ELCOR-2 Návod k obsluze ELGAS, s. r. o. lze realizovat šipkami nahoru, dolů. Klávesa Enter slouží k přepínání dalších informací v rámci zobrazení jedné veličiny a jednoho archivačního času. V Binárním archivu jsou uloženy společně stavy binárních vstupů, statusové bity vypočítávané a ukládané v systému a chyby jednotlivých zařízení Parametry přístroje V této položce je možné zobrazit některé důležité parametry přístroje. Údaje jsou rozděleny do několika podmenu: - Komunikace - v podmenu lze nalézt parametry komunikace (komunikační protokol, rychlost komunikace, adresa přístroje v síti, informace o povolení volání na dispečink), ty jsou důležité pro nastavení SW PC [27], pokud chceme s přístrojem komunikovat. - Servisní parametry - v podmenu jsou soustředěny informace o verzi firmware, velikosti paměti dat, názvu stanice a výrobním čísle přístroje. - Přepočet - v podmenu se zobrazuje metoda, podle které je počítána kompresibilita, vztažný tlak, vztažná teplota a v případě, že není hodnota kompresibility konstanta, najdeme zde i hodnoty koncentrace jednotlivých složek plynu, hodnotu spalného tepla a relativní hustoty. Dále je zde možnost vstoupit do podmenu zobrazení parametrů přepočtu jednotlivých kanálů. Zde je možno nalézt náhradní nebo konstantní hodnoty teploty a tlaku, mód kompresibility (počítaná nebo konstantní), princip měření (PTZ, PT, TZ, T) a přiřazení veličin teploty a tlaku s rozsahy měření (objeví se příslušné snížení rozsahu dané omezenou platností zvolené normy výpočtu kompresibility). Při změně parametrů ovlivňujících výpočet kompresibility dojde ke spuštění výpočtů potřebných pro budoucí realizaci výpočtů kompresibility. Tyto výpočty znamenají vysokou zátěž pro mikroprocesor. Po dobu jejich trvání je možno pozorovat zpomalení funkce přístroje pomalejší reakce na stisk klávesnice, delší doba odezvy při komunikaci Po dobu výpočtů je zobrazena hvězdička v pravém horním rohu podmenu Přepočet dle. - Parametry vstupů - v podmenu se zobrazují rozsahy a adresy osazených převodníků, čísla vstupů a konstanty plynoměru. Stiskem šipky dolů lze vyvolat zobrazení výrobních čísel převodníků nebo plynoměru Systémové údaje Vstup do tohoto menu nám umožní zobrazit některé důležité systémové hodnoty přístroje a spustit provedení systémových akcí. - datum a čas - možnost spuštění funkce Test přístroje po stisku tlačítka Enter se provede test přístroje. První zjištěná chyba je vypsána na displeji. Při stisknutí tlačítka šipka nahoru nebo šipka dolů dojde k spuštění testu displeje. - možnost spuštění funkce Reset přístroje po stisku tlačítka Enter se provede se restart celého měřícího systému. - Komunikace zvolené rozhraní, stav komunikace s modemem příp. stav komunikace GPRS. Z tohoto menu se lze stiskem kláves nahoru dostat do servisního menu měření síly GSM signálu, pokud je nakonfigurován GSM modem. Stiskem klávesy šipka dolů se v případě GPRS komunikace objeví vlastní IP adresa stanice. - aktivování IrDA klávesou Enter - přítomnost síťového napájení - stav baterie napětí a kapacita, proud odebíraný z baterie - možnost zadání vstupového kódu pro kontrolu vstupu - menu Odečet hodnot - možnost odečtu zmrazených okamžitých hodnot za účelem přezkoušení přesnosti přístroje

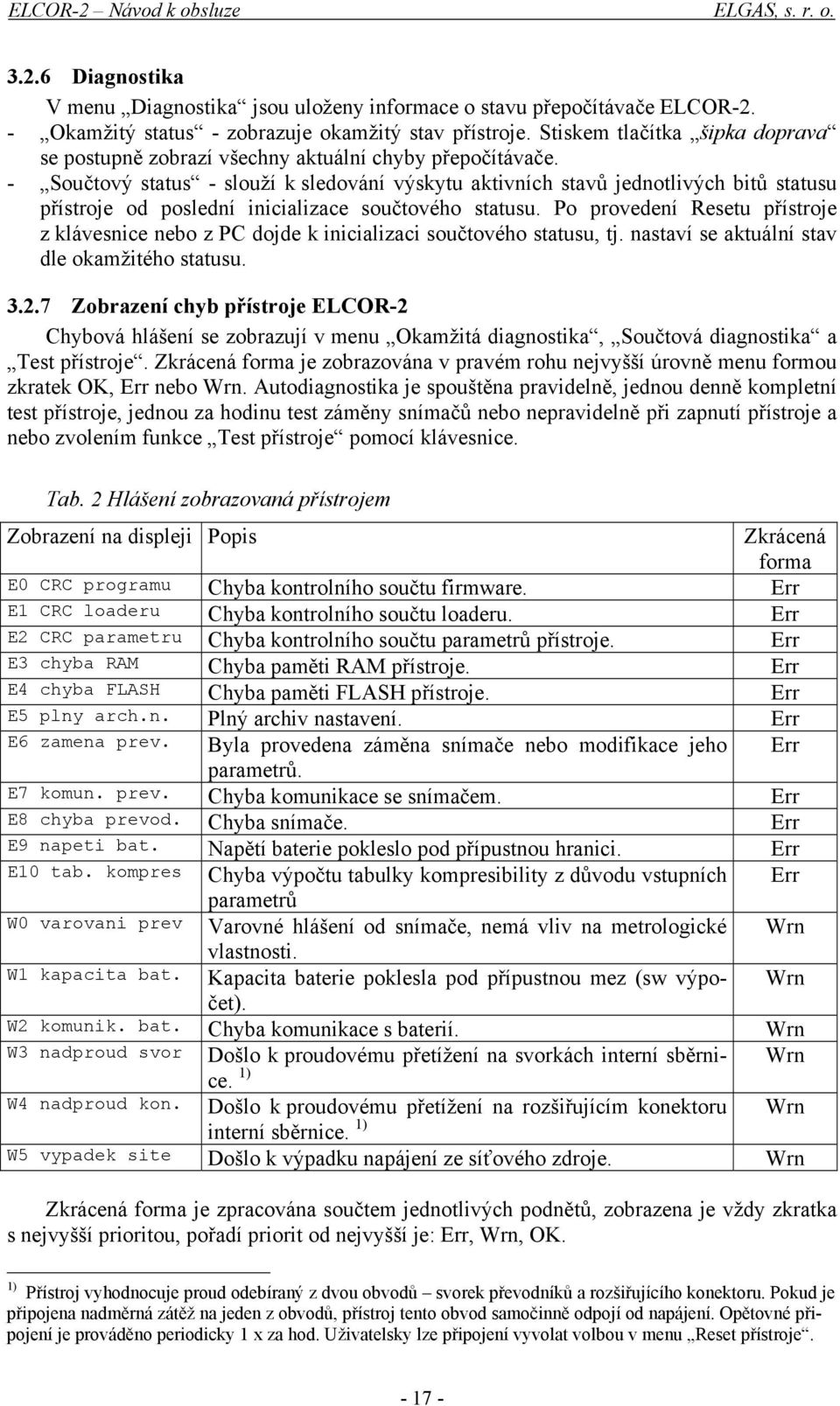

17 ELCOR-2 Návod k obsluze ELGAS, s. r. o Diagnostika V menu Diagnostika jsou uloženy informace o stavu přepočítávače ELCOR-2. - Okamžitý status - zobrazuje okamžitý stav přístroje. Stiskem tlačítka šipka doprava se postupně zobrazí všechny aktuální chyby přepočítávače. - Součtový status - slouží k sledování výskytu aktivních stavů jednotlivých bitů statusu přístroje od poslední inicializace součtového statusu. Po provedení Resetu přístroje z klávesnice nebo z PC dojde k inicializaci součtového statusu, tj. nastaví se aktuální stav dle okamžitého statusu Zobrazení chyb přístroje ELCOR-2 Chybová hlášení se zobrazují v menu Okamžitá diagnostika, Součtová diagnostika a Test přístroje. Zkrácená forma je zobrazována v pravém rohu nejvyšší úrovně menu formou zkratek OK, Err nebo Wrn. Autodiagnostika je spouštěna pravidelně, jednou denně kompletní test přístroje, jednou za hodinu test záměny snímačů nebo nepravidelně při zapnutí přístroje a nebo zvolením funkce Test přístroje pomocí klávesnice. Tab. 2 Hlášení zobrazovaná přístrojem Zobrazení na displeji Popis Zkrácená forma E0 CRC programu Chyba kontrolního součtu firmware. Err E1 CRC loaderu Chyba kontrolního součtu loaderu. Err E2 CRC parametru Chyba kontrolního součtu parametrů přístroje. Err E3 chyba RAM Chyba paměti RAM přístroje. Err E4 chyba FLASH Chyba paměti FLASH přístroje. Err E5 plny arch.n. Plný archiv nastavení. Err E6 zamena prev. Byla provedena záměna snímače nebo modifikace jeho Err parametrů. E7 komun. prev. Chyba komunikace se snímačem. Err E8 chyba prevod. Chyba snímače. Err E9 napeti bat. Napětí baterie pokleslo pod přípustnou hranici. Err E10 tab. kompres Chyba výpočtu tabulky kompresibility z důvodu vstupních Err parametrů W0 varovani prev Varovné hlášení od snímače, nemá vliv na metrologické Wrn vlastnosti. W1 kapacita bat. Kapacita baterie poklesla pod přípustnou mez (sw výpočet). Wrn W2 komunik. bat. Chyba komunikace s baterií. Wrn W3 nadproud svor Došlo k proudovému přetížení na svorkách interní sběrnice. Wrn 1) W4 nadproud kon. Došlo k proudovému přetížení na rozšiřujícím konektoru Wrn interní sběrnice. 1) W5 vypadek site Došlo k výpadku napájení ze síťového zdroje. Wrn Zkrácená forma je zpracována součtem jednotlivých podnětů, zobrazena je vždy zkratka s nejvyšší prioritou, pořadí priorit od nejvyšší je: Err, Wrn, OK. 1) Přístroj vyhodnocuje proud odebíraný z dvou obvodů svorek převodníků a rozšiřujícího konektoru. Pokud je připojena nadměrná zátěž na jeden z obvodů, přístroj tento obvod samočinně odpojí od napájení. Opětovné připojení je prováděno periodicky 1 x za hod. Uživatelsky lze připojení vyvolat volbou v menu Reset přístroje

18 ELCOR-2 Návod k obsluze ELGAS, s. r. o. 3.3 Veličiny v přístroji Veličiny se v přístroji rozdělují na metrologické a ostatní. Metrologické veličiny slouží pro účely obchodního měření, jsou v přístroji nastaveny během výroby a chráněny úřední značkou. Možnost jejich parametrizace je omezená. Ostatní veličiny lze vkládat a libovolně modifikovat. Nastavení přístroje se provádí pomocí servisního software [27] nadefinováním proměnných ve volbě Parametry. Zde je možné z nabídky vybrat definici sledovaných veličin a nastavení parametrů jejich měření, archivování, atd Analogové veličiny Teplota a tlak jsou měřeny digitálními převodníky tlaku EDT 23 [25] a digitálními převodníky teploty EDT 34 [26]. Ostatní analogové veličiny snímá hardware přístroje. Měření dalších analogových signálů lze zabezpečit externím zařízením, např. modulem AI-7 systému DATCOM-RTU. Lze nastavit periodu měření analogových veličin, pro metrologické veličiny v rozmezí 1 30 sec. Lze nastavit jednotku veličiny, pro metrologické veličiny z nabízeného výčtu Digitální vstupy V přístroji je celkem 8 digitálních vstupů. Vstupy DI1 DI4 jsou vyvedeny na svorkovnicích a je možno je nastavit jako nf, vf impulsní vstup nebo binární vstup. Vstupy DI5 DI8 jsou vyvedeny na rozšiřujícím konektoru D-Sub9, lze je využít jako binární vstupy. Pro impulsní vstup lze zvolit funkci měření průtoku. Zálohovací baterie zajišťuje uchování stavů počitadel a čítání impulsů nf vstupů v případě vybití nebo odpojení napájecí baterie. Po zapojení napájecí baterie jsou impulsy načítané během výpadku napětí napájecí baterie načteny do náhradních počitadel. Změna jednotek, nastavení konstanty plynoměru Jednotky impulsních vstupů lze měnit pomocí servisního SW [27]. Samozřejmostí je i nastavení převodních konstant podle konstanty plynoměru. Pro nastavování těchto změn se předpokládají pouze desítkové násobky nebo zlomky v rozsahu od 0, Binární vstupy Těmito vstupy jsou snímány vstupní signály s možností vyhodnocení stavu 0 nebo 1. Nastavením parametrů může uživatel zvolit zobrazování okamžitých hodnot na displeji, ukládání změn těchto vstupů do archivu, zobrazovaný nápis pro 0 nebo 1, aktivní úroveň signálu Digitální výstupy V přístroji se nalézají 4 digitální výstupy, které lze konfigurovat jako binární výstup nebo jako impulsní výstup s nastavitelnou šířkou a periodou impulsu. Výstupy lze ovládat přístrojem pomocí nastavených výpočetních rovnic (např. generace výstupů podle proteklého objemu plynu, indikace alarmního stavu), nastavením z nadřízeného systému apod. Pro funkci digitálních výstupů je nutné připojení napájecího napětí ke svorkám U2+, GND Archivy dat Archivy jsou uloženy v paměti FLASH. Slouží k archivaci středních hodnot i jiných vypočtených hodnot jednotlivých veličin. Struktury i jiné vlastnosti archivů jsou modifikovatelné prostřednictvím nastavení parametrů. Dostupná paměť je obsazena archivy s pevným počtem záznamů (denní, měsíční, binární) a do zbývající paměti je umístěn datový archiv. Výčet

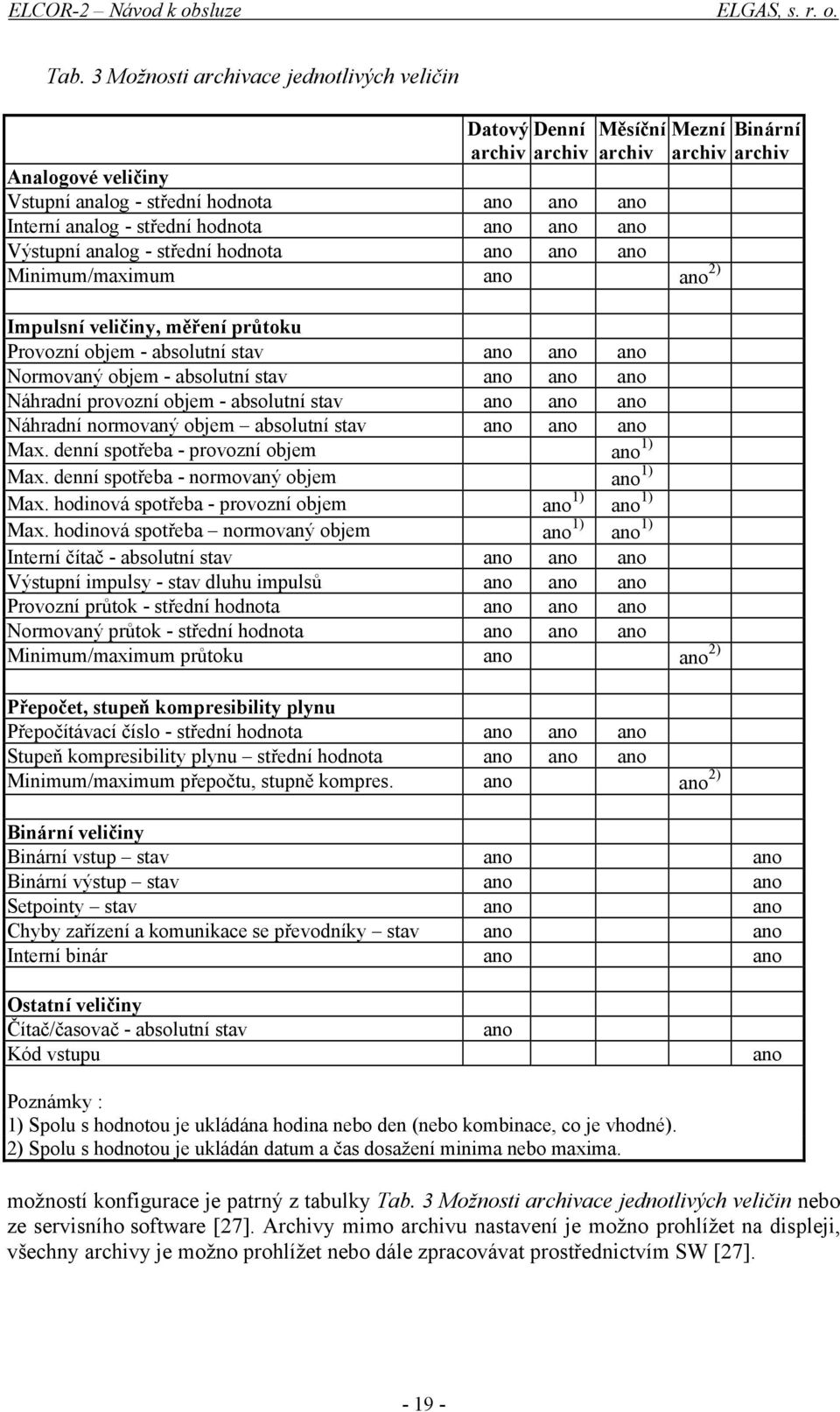

19 ELCOR-2 Návod k obsluze ELGAS, s. r. o. Tab. 3 Možnosti archivace jednotlivých veličin Datový Denní archiv archiv Měsíční archiv Analogové veličiny Vstupní analog - střední hodnota ano ano ano Interní analog - střední hodnota ano ano ano Výstupní analog - střední hodnota ano ano ano Minimum/maximum ano ano 2) Impulsní veličiny, měření průtoku Provozní objem - absolutní stav ano ano ano Normovaný objem - absolutní stav ano ano ano Náhradní provozní objem - absolutní stav ano ano ano Náhradní normovaný objem absolutní stav ano ano ano Max. denní spotřeba - provozní objem ano 1) Max. denní spotřeba - normovaný objem ano 1) Max. hodinová spotřeba - provozní objem ano 1) ano 1) Max. hodinová spotřeba normovaný objem ano 1) ano 1) Interní čítač - absolutní stav ano ano ano Výstupní impulsy - stav dluhu impulsů ano ano ano Provozní průtok - střední hodnota ano ano ano Normovaný průtok - střední hodnota ano ano ano Minimum/maximum průtoku ano ano 2) Přepočet, stupeň kompresibility plynu Přepočítávací číslo - střední hodnota ano ano ano Stupeň kompresibility plynu střední hodnota ano ano ano Minimum/maximum přepočtu, stupně kompres. ano ano 2) Mezní Binární archiv archiv Binární veličiny Binární vstup stav ano ano Binární výstup stav ano ano Setpointy stav ano ano Chyby zařízení a komunikace se převodníky stav ano ano Interní binár ano ano Ostatní veličiny Čítač/časovač - absolutní stav Kód vstupu ano ano Poznámky : 1) Spolu s hodnotou je ukládána hodina nebo den (nebo kombinace, co je vhodné). 2) Spolu s hodnotou je ukládán datum a čas dosažení minima nebo maxima. možností konfigurace je patrný z tabulky Tab. 3 Možnosti archivace jednotlivých veličin nebo ze servisního software [27]. Archivy mimo archivu nastavení je možno prohlížet na displeji, všechny archivy je možno prohlížet nebo dále zpracovávat prostřednictvím SW [27]

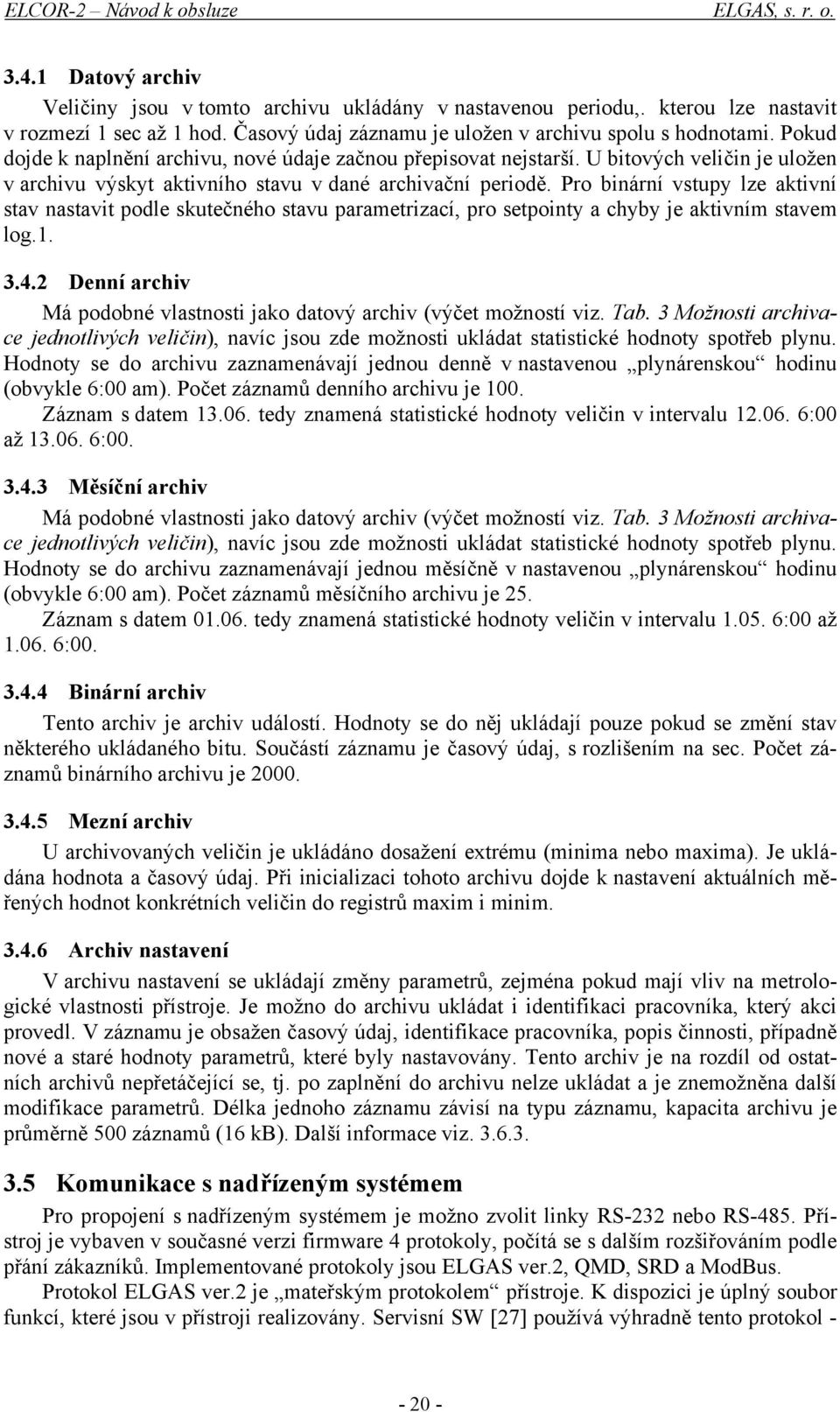

20 ELCOR-2 Návod k obsluze ELGAS, s. r. o Datový archiv Veličiny jsou v tomto archivu ukládány v nastavenou periodu,. kterou lze nastavit v rozmezí 1 sec až 1 hod. Časový údaj záznamu je uložen v archivu spolu s hodnotami. Pokud dojde k naplnění archivu, nové údaje začnou přepisovat nejstarší. U bitových veličin je uložen v archivu výskyt aktivního stavu v dané archivační periodě. Pro binární vstupy lze aktivní stav nastavit podle skutečného stavu parametrizací, pro setpointy a chyby je aktivním stavem log Denní archiv Má podobné vlastnosti jako datový archiv (výčet možností viz. Tab. 3 Možnosti archivace jednotlivých veličin), navíc jsou zde možnosti ukládat statistické hodnoty spotřeb plynu. Hodnoty se do archivu zaznamenávají jednou denně v nastavenou plynárenskou hodinu (obvykle 6:00 am). Počet záznamů denního archivu je 100. Záznam s datem tedy znamená statistické hodnoty veličin v intervalu :00 až : Měsíční archiv Má podobné vlastnosti jako datový archiv (výčet možností viz. Tab. 3 Možnosti archivace jednotlivých veličin), navíc jsou zde možnosti ukládat statistické hodnoty spotřeb plynu. Hodnoty se do archivu zaznamenávají jednou měsíčně v nastavenou plynárenskou hodinu (obvykle 6:00 am). Počet záznamů měsíčního archivu je 25. Záznam s datem tedy znamená statistické hodnoty veličin v intervalu :00 až : Binární archiv Tento archiv je archiv událostí. Hodnoty se do něj ukládají pouze pokud se změní stav některého ukládaného bitu. Součástí záznamu je časový údaj, s rozlišením na sec. Počet záznamů binárního archivu je Mezní archiv U archivovaných veličin je ukládáno dosažení extrému (minima nebo maxima). Je ukládána hodnota a časový údaj. Při inicializaci tohoto archivu dojde k nastavení aktuálních měřených hodnot konkrétních veličin do registrů maxim i minim Archiv nastavení V archivu nastavení se ukládají změny parametrů, zejména pokud mají vliv na metrologické vlastnosti přístroje. Je možno do archivu ukládat i identifikaci pracovníka, který akci provedl. V záznamu je obsažen časový údaj, identifikace pracovníka, popis činnosti, případně nové a staré hodnoty parametrů, které byly nastavovány. Tento archiv je na rozdíl od ostatních archivů nepřetáčející se, tj. po zaplnění do archivu nelze ukládat a je znemožněna další modifikace parametrů. Délka jednoho záznamu závisí na typu záznamu, kapacita archivu je průměrně 500 záznamů (16 kb). Další informace viz Komunikace s nadřízeným systémem Pro propojení s nadřízeným systémem je možno zvolit linky RS-232 nebo RS-485. Přístroj je vybaven v současné verzi firmware 4 protokoly, počítá se s dalším rozšiřováním podle přání zákazníků. Implementované protokoly jsou ELGAS ver.2, QMD, SRD a ModBus. Protokol ELGAS ver.2 je mateřským protokolem přístroje. K dispozici je úplný soubor funkcí, které jsou v přístroji realizovány. Servisní SW [27] používá výhradně tento protokol

21 ELCOR-2 Návod k obsluze ELGAS, s. r. o. pokud je nutné přepnutí do jiné linkové vrstvy, je protokol ELGAS ver.2 pouze zabalen do jiné linkové vrstvy (tzv. tunel). Protokol ELGAS ver.2 je využíván jako jediný k nahrávání firmware a k realizaci ochrany přístroje systémem hesel. Protokol QMD fy PROTECO systems s.r.o. je realizován především pro použití s telefonními modemy. Protokol SRD fy PROTECO systems s.r.o. je realizován pro použití s radiovými modemy. Oba tyto protokoly obsahují možnosti čtení okamžitých dat, datového archivu a binárního archivu. Rovněž je možno nastavovat výstupní veličiny a setpointy. Protokol ModBus je díky své známosti a univerzálnosti určen především k propojení s cizími řídícími systémy a vizualizačními softwary po přímých linkách, nevylučuje se ani použití jiných komunikačních médií Komunikace modemem ovládaným AT příkazy Základní rysy nastavení modemu pro správnou spolupráci s ELCOR-2 : - odesílání odpovědí (Q0) - dlouhý formát odesílaných odpovědí (V1) - echo vypnuto (E0) - automatické vyzvedávání Podrobnější informace je nutno nalézt v příručce použitého modemu Komunikace s modemy GSM, GPRS Pro účely diagnostiky při instalaci modemů je v přístroji realizována možnost zobrazení informací z modemu o přítomnosti a připojení k GSM síti, dále informace o síle signálu, změřená modemem, v případě připojení GPRS je možno zobrazit vlastní IP adresu. Pro správnou funkci je nutná kompatibilita s modemem Siemens MC35, MC39 v AT příkazech AT+CREG?, AT+CSQ?, AT+CGDCONT a AT^SGAUTH+CGDCONT. 3.6 Zabezpečení přístroje proti změně metrologických parametrů Jelikož se jedná o stanovené měřidlo, musí být přístroj chráněn proti neoprávněné manipulaci zejména s údaji, které ovlivňují metrologické vlastnosti přístroje. Pro splnění této úlohy je přístroj vybaven následujícími prostředky: metrologickým a servisním přepínačem, systémem hesel a archivem nastavení Ochrana přepínačem Uvnitř přístroje jsou umístěny dva přepínače, metrologický a servisní. Metrologický přepínač je plombován úřední značkou, servisní je možno chránit uživatelskou plombou bránící přístup dovnitř přístroje viz. Obr. 5 Umístění úředních značek a značek výrobce na přístroji a Obr. 12 Montáž přepočítávače na montážní desku. Po přepnutí metrologického přepínače do polohy ON je možno modifikovat parametry, které mají přímý vliv na metrologické vlastnosti. Jelikož je metrologický přepínač chráněný úřední značkou, je nutno po provedení změn parametrů provést ověření přístroje. Úloha servisního přepínače je závislá na parametrech nastavených při výrobě. Aktuální nastavení je možno zjistit pomocí servisního software [27]. Jsou možná tři nastavení nastavení provádět po přepnutí servisního přepínače do polohy ON nastavení provádět s přepínačem do polohy OFF (ochrana přepínačem potlačena) modifikaci metrologických parametrů provádět s přepínačem přepnutým do polohy ON. Tato variabilita je v přístroji zabudována především pro možnost různého přístupu jednotlivých zákazníků k práci s přístrojem (např. nastavování parametrů na dálku...)

22 ELCOR-2 Návod k obsluze ELGAS, s. r. o Systém hesel, úrovně přístupu Přístroj je vybaven systémem hesel, jejichž znalost je nutná pro provádění operací s přístrojem. Podle znalosti příslušného hesla nebo vlastnictví hardwarového klíče je uživateli přiřazena úroveň přístupu. V některých úrovních je systém hesel spřažen s nutností přepnout metrologický přepínač do polohy ON, úloha servisního přepínače je variabilní a je popsána výše. Uživatelé jsou rozděleni dle úrovní přístupu do následujících kategorií : a) tovární úroveň b) pracovník akreditovaného servisního střediska (dále ASS) c) uživatel s možností modifikace i metrologických parametrů d) uživatel s možností modifikace nemetrologických parametrů e) uživatel s možností čtení dat Ve výčtu jsou úrovně seřazeny podle možnosti práce s přístrojem od největších po nejmenší. Pracovník pracující s vyšší úrovní má vždy k dispozici práva všech nižších úrovní plus některá další. Práce s přístrojem dle kategorií (ad c) ad d) ) je možná pouze se znalostí Hesla pro úplný přístup. Kategorie dle ad c) a ad d) mohou splynout v závislosti na nastavení funkce servisního přepínače. Pro práci dle kategorie ad e) postačuje znalost Hesla pro čtení. Obě hesla mohou být anulována, tím mohou zaniknout poslední tři kategorie. Pro práci s přístrojem v nejvyšších kategoriích (ad a) ad b) ) je nutný servisní software [27] a hardwarový klíč Ukládání změn do archivu nastavení Změny v parametrech i některé jiné akce jsou zaznamenávané do archivu nastavení. Archiv je nepřetáčející se, lze ho smazat pouze v rámci přístupu v tovární úrovni. Pokud dojde k zaplnění archivu, není možno provádět další změny nebo spouštět akce, které se ukládají do archivu nastavení. Ukládání informací o nastavení parametrů se odlišuje podle druhu nastavovaných parametrů. Pokud se jedná o nastavení parametrů s vlivem na metrologické vlastnosti je do záznamu uložena informace o druhu nastavovaného parametru, jeho nová a stará hodnota, čas provedení změny a stav objemů v době provedení změny. Pokud se nejedná o metrologickou veličinu, do archivu se zaznamená pouze čas a informace, že byla prováděna modifikace parametrů. Dále se do archivu ukládají informace o provedení nulování jednotlivých archivů, modifikace hesel, nahrání firmware a modifikace reálného času přístroje. Ta se ovšem do archivu ukládá pouze pokud byla provedena změna času o více než 10 minut. Záznam v archivu nastavení obsahuje vždy datum a čas provedení operace, v případě použití hw klíče identifikační číslo pracovníka uložené v klíči. Dále obsahuje různé typy zápisů podle provedené operace

23 ELCOR-2 Návod k obsluze ELGAS, s. r. o. Tab. 4 Rozdělení parametrů a ostatních akcí podle úrovní přístupu ad a) tovární ad b) ASS ad c) metrologické modifikace ad d) nemetrologické modifikace ad e) čtení dat zápis do archivu nastavení nastavení výrobních údajů ano ano 1) modifikace funkce servisního přepínače ano ano ano ano 1) nahrání firmware ano ano ano 2) nastavení vztažné teploty a tlaku ano ano ano 3) nastavení veličiny jako základní ano ano ano 3) výměna převodníku, dostavení ano ano ano 1) nastavení normovaných a náhradních normovaných objemů ano ano ano 2) nastavení provozních a náhradních provozních objemů ano ano ano ano 2) nastavení parametrů plynu ano ano ano ano 2) způsob výpočtu kompresibility ano ano ano ano 3) základní veličiny - nastavení jednotek, konstant... ano ano ano ano 3) veličiny - nastavení archivace, periody měření... ano ano ano ano ano 1) změna hesel ano ano ano ano ano 1) nulování archivů ano ano ano ano ano 2) nulování archivu nastavení ano ano 2) nastavení reálného času přístroje ano ano ano ano ano 4) čtení hodnot, archivů, parametrů ano ano ano ano ano 1) Je zaznamenána pouze informace o provedení akce. 2) Je zaznamenána informace o provedení akce, původní hodnota a nastavená hodnota. 3) Je zaznamenána informace o provedení akce, jméno přestavovaného parametru, původní hodnota a nastavená hodnota. Rovněž jsou uloženy stavy počitadel objemů, normovaných objemů, náhradních objemů a normovaných náhradních objemů. 4) V případě nastavení reálného času přístroje se uloží záznam formátu ad 2) v případě, že časová korekce přesáhne 10 minut Označení přístroje, úřední značky Výrobní štítek přístroje je umístěn na čelním panelu přístroje uvnitř fóliové klávesnice. Informativní štítek s uvedením rozsahů převodníků je umístěn v horní části pravého boku přístroje. Na převodnících teploty a tlaku jsou umístěny výrobní štítky převodníků. Poblíž tlakových převodníků v případě interního provedení nebo na štítku externích převodníků teploty nebo tlaku jsou umístěny symboly P1, P2, T1, T2 vyjadřující příslušnost převodníku k danému měřenému kanálu. Po ověření je přístroj zabezpečen proti neoprávněné manipulaci s metrologickými parametry 4 úředními značkami ve formě nálepek viz. Obr. 5 Umístění úředních značek a značek výrobce na přístroji

24 ELCOR-2 Návod k obsluze ELGAS, s. r. o. Servisní přepínač Metrolog. přepínač Značka výrobce Úřední značka Hlavní úřední značka ELCOR-2 OK Vb m3 Přepočítávač množství plynu amb amb r.v v.č IP 65 TCM 143/ FTZU 04 ATEX 0127 Ex II 3(2)G EEx na [ia] IIC T4/T3 T4: -25 C < T < 40 C T3: -25 C < T < 60 C ELGAS, s.r.o. PARDUBICE CZECH REPUBLIC 1026 Výrobní štítek převodníku tlaku Značka výrobce Obr. 5 Umístění úředních značek a značek výrobce na přístroji 3.7 Možnosti rozšíření o další převodníky a moduly Ke komunikaci s převodníky slouží interní sběrnice RS-485, na které je použit komunikační protokol ModBus. Na stejnou linku lze zapojit moduly systému DATCOM-RTU a tak rozšířit vlastnosti přístroje ELCOR-2. Je ovšem nutno vzít v úvahu otázky napájení, zálohování napájení a otázku zachování nevýbušnosti. Pro připojení je možno použít rozšiřujícího konektoru D-Sub 9, kde je interní sběrnice RS-485 vyvedena. Na tento konektor lze zapojit rozbočovací krabici DATCOM-R a snadno provést instalaci. Zapojení rozšiřovacího konektoru D-Sub 9 je uvedeno v Rozšiřující konektor D-Sub

25 ELCOR-2 Návod k obsluze ELGAS, s. r. o. 3.8 Další možnosti firmware Dále je uveden pouze stručný výčet dle možností aktuálního firmware. Soubor možností je podrobně popsán v příručce TELVES Popis software. Uživatelská příručka. Elgas, s.r.o. [24]. Poznámka : Pokud jsou pro účely výpočtů použity binární signály, do výpočtu vstupuje aktivní stav daného signálu, nikoliv jeho logická hodnota. Veličina Setpoint - pro možnost kontroly limitních stavů analogových veličin je možno nastavit setpointy. Ty mohou být uloženy v archivu, odeslány na dispečink. Funkční blok Rovnice zde je možno jednoduchou syntaxí zapsat rovnici a tak svázat veličiny sytému v rámci zapsaného výrazu s výstupními nebo interními veličinami. Je možno provádět aritmetické, logické i bitové operace. Takto lze realizovat jednoduché regulace, spouštět pravidelné akce Funkční blok Kontrola vstupu slouží k jednoduchému sledování vstupů do objektu. Je zde možno zapojit binární signály snímačů zpožděné smyčky, nezpožděné smyčky. Odblokování se provádí zadáním vstupového kódu nebo sepnutím spínače (např. klíčkem). Výstupem jsou binární signály Narušení a Zapnutí zabezpečení. Veličina Kód vstupu slouží k zadávání vstupového kódu pro odblokování zabezpečení objektu. Kód je možno zadat z klávesnice. Při zadávání kódu vstupu je možno použít zkráceného přístupu k volbě po stisku kláves šipka nahoru nebo dolů ze základního menu. Interní veličiny je možno zadat veličiny typu analog, binár nebo čítač. Slouží pro uložení mezivýpočtů a jejich následné použití nebo zobrazení a přenos. Veličina Timer zastává v systému funkci čítače nebo časovače. V prvním případě pracuje s binárním signálem, v druhém se systémovým časem. Může být zvolen mód přičítání nebo odečítání, spouštění binárním signálem. Využití této veličiny je např. na periodické spouštění, odepínání modemu po určité době od výpadku napájecí sítě, čítání počtu sepnutí 3.9 Aktualizace firmware přístroje Firmware všech procesorů je umístěn v paměti FLASH. Aktualizace procesoru TOSHI- BA a TI lze provádět sériovou linkou protokolem ELGAS ver.2. Je ovšem nutno přepnout Metrologický přepínač do polohy ON. Aktualizace firmware v převodníkách tlaku a teploty je možno provést pouze ve výrobní firmě Tovární nastavení Nastavené parametry : - měření všech veličin po 10 sec - ukládání průměrů měřených a vypočtených hodnot do datového archivu s periodou 1 hod, do denního archivu a do měsíčního archivu - ukládání chyb přístroje a připojených převodníků do binárního a datového archivu - heslo pro úplný přístup a heslo pro čtení vypnuto, servisní přepínač nastaven tak, že veškerá nastavení lze provádět pouze po přepnutí servisního přepínače do polohy ON - není označen bit výpadku externího napájení - komunikační rychlost Bd, protokol ELGAS ver.2 - doba archivace datového archivu pro jednokanálovou variantu 19,5 měsíce, pro dvoukanálovou variantu 10 měsíců
