1 NEWARE Uživatelský manuál Uživatelská příručka pro program verze 3.00 ve spojení se zabezpečovacím systémem DGP 96 nebo EVO96 strana 1

2 Uživatelský manuál NEWARE strana 2

3 NEWARE Uživatelský manuál Demo programu NEWARE uživateli umožňuje: UŽIVATELÉ Vytváření a konfiguraci 5ti uživatelských kódů Tisk nastavení uživatelských kódů Export nastavení uživatelských kódů ve formátu *.QRP, *.CSV, *.PDF, *.TXT, *.HTM, *.XLS, *.RTF. POPISY Vytvářet popisy na LCD klávesnicích Vytvářet půdorysy a popisy na klávesnici GRAFICA HISTORIE Není možné stahovat historii PŘÍSTUP Konfigurace 5ti uživatelů pro přístup Přiřazování karet jednotlivým uživatelům Vytváření časových skupin a skupin dveří pro přístup Plná verze programu NEWARE security a NEWARE access uživateli umožňuje: UŽIVATELÉ Vytváření a konfiguraci uživatelských kódů Tisk nastavení uživatelských kódů Export nastavení uživatelských kódů ve formátu *.QRP, *.CSV, *.PDF, *.TXT, *.HTM, *.XLS, *.RTF. POPISY Vytvářet popisy na LCD klávesnicích Vytvářet půdorysy a popisy na klávesnici GRAFICA HISTORIE Stahovat a ukládat historii z ústředny Nastavovat filtr pro třídění a vyhledávání v historii Tisk historie Export historie ve formátu *.QRP, *.CSV, *.PDF, *.TXT, *.HTM, *.XLS, *.RTF. Verze programu NEWARE access má navíc PŘÍSTUP Konfigurace uživatelů pro přístup Přiřazování karet jednotlivým uživatelům Vytváření časových skupin a skupin dveří pro přístup Možnost stahovat, filtrovat a exportovat historii strana 3

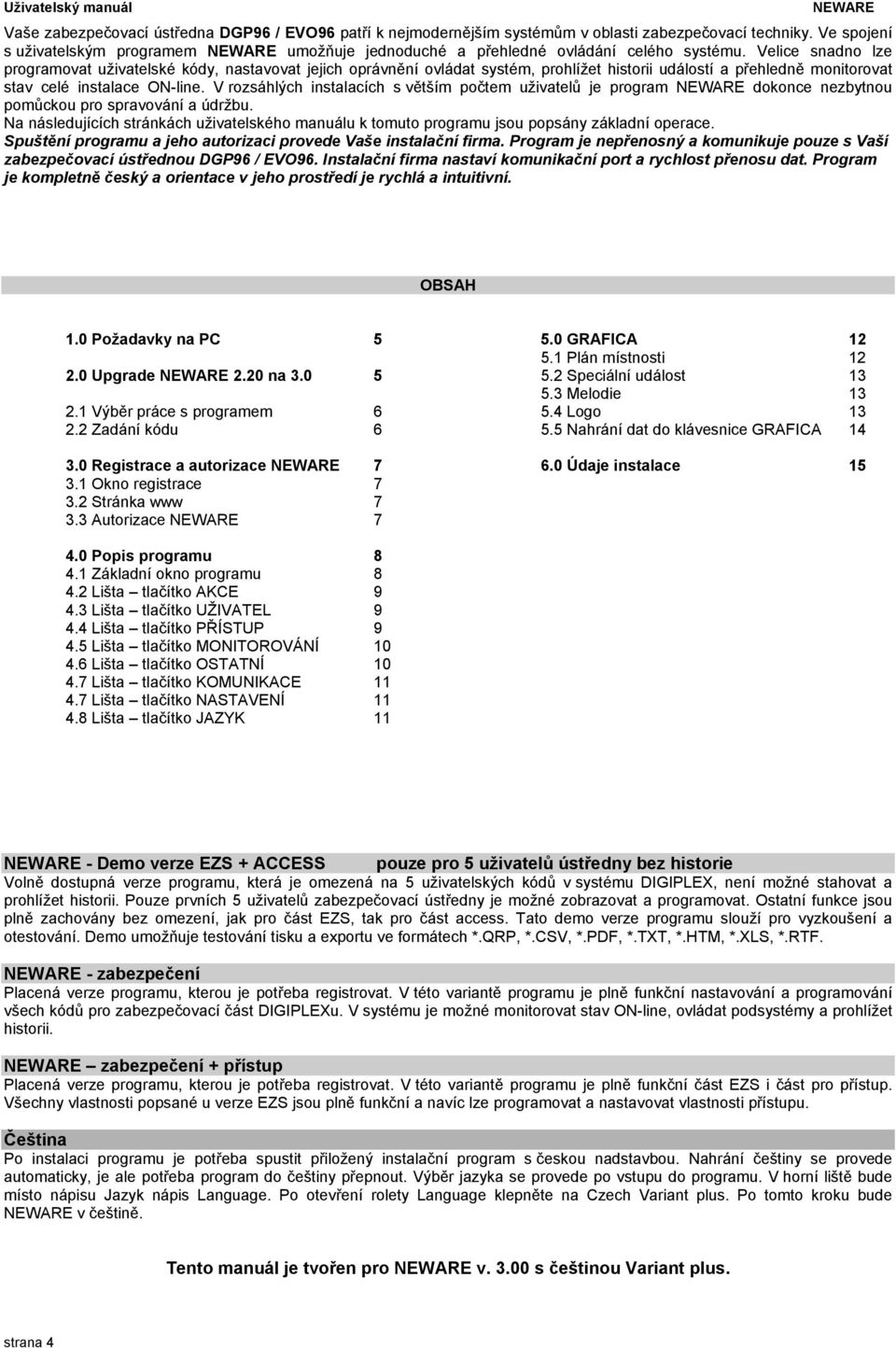

4 Uživatelský manuál NEWARE Vaše zabezpečovací ústředna DGP96 / EVO96 patří k nejmodernějším systémům v oblasti zabezpečovací techniky. Ve spojení s uživatelským programem NEWARE umožňuje jednoduché a přehledné ovládání celého systému. Velice snadno lze programovat uživatelské kódy, nastavovat jejich oprávnění ovládat systém, prohlížet historii událostí a přehledně monitorovat stav celé instalace ON-line. V rozsáhlých instalacích s větším počtem uživatelů je program NEWARE dokonce nezbytnou pomůckou pro spravování a údržbu. Na následujících stránkách uživatelského manuálu k tomuto programu jsou popsány základní operace. Spuštění programu a jeho autorizaci provede Vaše instalační firma. Program je nepřenosný a komunikuje pouze s Vaší zabezpečovací ústřednou DGP96 / EVO96. Instalační firma nastaví komunikační port a rychlost přenosu dat. Program je kompletně český a orientace v jeho prostředí je rychlá a intuitivní. OBSAH 1.0 Požadavky na PC Upgrade NEWARE 2.20 na Výběr práce s programem Zadání kódu Registrace a autorizace NEWARE Okno registrace Stránka www Autorizace NEWARE GRAFICA Plán místnosti Speciální událost Melodie Logo Nahrání dat do klávesnice GRAFICA Údaje instalace Popis programu Základní okno programu Lišta tlačítko AKCE Lišta tlačítko UŽIVATEL Lišta tlačítko PŘÍSTUP Lišta tlačítko MONITOROVÁNÍ Lišta tlačítko OSTATNÍ Lišta tlačítko KOMUNIKACE Lišta tlačítko NASTAVENÍ Lišta tlačítko JAZYK 11 NEWARE - Demo verze EZS + ACCESS pouze pro 5 uživatelů ústředny bez historie Volně dostupná verze programu, která je omezená na 5 uživatelských kódů v systému DIGIPLEX, není možné stahovat a prohlížet historii. Pouze prvních 5 uživatelů zabezpečovací ústředny je možné zobrazovat a programovat. Ostatní funkce jsou plně zachovány bez omezení, jak pro část EZS, tak pro část access. Tato demo verze programu slouží pro vyzkoušení a otestování. Demo umožňuje testování tisku a exportu ve formátech *.QRP, *.CSV, *.PDF, *.TXT, *.HTM, *.XLS, *.RTF. NEWARE - zabezpečení Placená verze programu, kterou je potřeba registrovat. V této variantě programu je plně funkční nastavování a programování všech kódů pro zabezpečovací část DIGIPLEXu. V systému je možné monitorovat stav ON-line, ovládat podsystémy a prohlížet historii. NEWARE zabezpečení + přístup Placená verze programu, kterou je potřeba registrovat. V této variantě programu je plně funkční část EZS i část pro přístup. Všechny vlastnosti popsané u verze EZS jsou plně funkční a navíc lze programovat a nastavovat vlastnosti přístupu. Čeština Po instalaci programu je potřeba spustit přiložený instalační program s českou nadstavbou. Nahrání češtiny se provede automaticky, je ale potřeba program do češtiny přepnout. Výběr jazyka se provede po vstupu do programu. V horní liště bude místo nápisu Jazyk nápis Language. Po otevření rolety Language klepněte na Czech Variant plus. Po tomto kroku bude NEWARE v češtině. Tento manuál je tvořen pro NEWARE v s češtinou Variant plus. strana 4

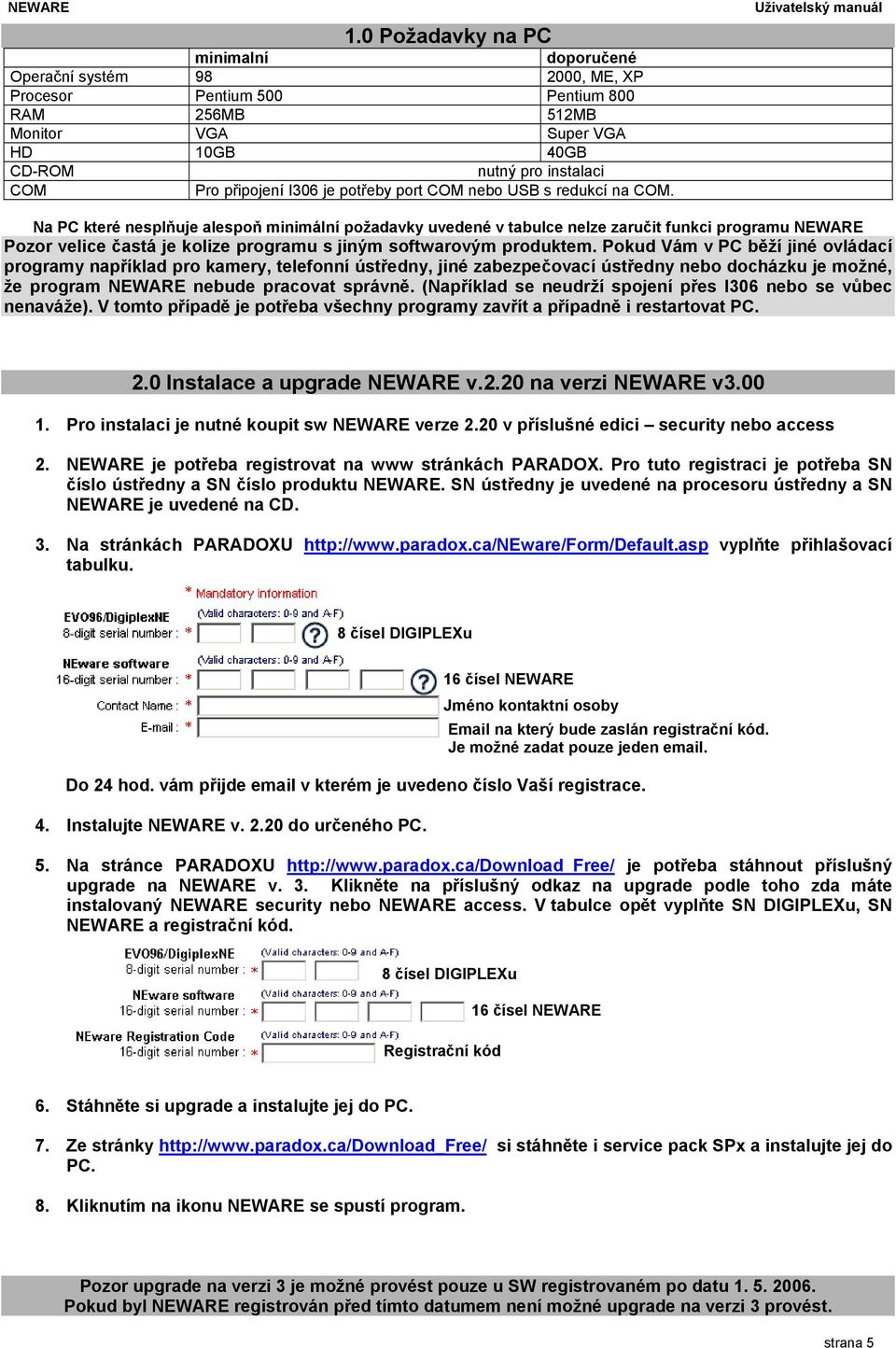

5 NEWARE 1.0 Požadavky na PC minimalní doporučené Operační systém , ME, XP Procesor Pentium 500 Pentium 800 RAM 256MB 512MB Monitor VGA Super VGA HD 10GB 40GB CD-ROM nutný pro instalaci COM Pro připojení I306 je potřeby port COM nebo USB s redukcí na COM. Uživatelský manuál Na PC které nesplňuje alespoň minimální požadavky uvedené v tabulce nelze zaručit funkci programu NEWARE Pozor velice častá je kolize programu s jiným softwarovým produktem. Pokud Vám v PC běží jiné ovládací programy například pro kamery, telefonní ústředny, jiné zabezpečovací ústředny nebo docházku je možné, že program NEWARE nebude pracovat správně. (Například se neudrží spojení přes I306 nebo se vůbec nenaváže). V tomto případě je potřeba všechny programy zavřít a případně i restartovat PC. 2.0 Instalace a upgrade NEWARE v.2.20 na verzi NEWARE v Pro instalaci je nutné koupit sw NEWARE verze 2.20 v příslušné edici security nebo access 2. NEWARE je potřeba registrovat na www stránkách PARADOX. Pro tuto registraci je potřeba SN číslo ústředny a SN číslo produktu NEWARE. SN ústředny je uvedené na procesoru ústředny a SN NEWARE je uvedené na CD. 3. Na stránkách PARADOXU vyplňte přihlašovací tabulku. 8 čísel DIGIPLEXu Do 24 hod. vám přijde v kterém je uvedeno číslo Vaší registrace. 4. Instalujte NEWARE v do určeného PC. 16 čísel NEWARE Jméno kontaktní osoby na který bude zaslán registrační kód. Je možné zadat pouze jeden Na stránce PARADOXU je potřeba stáhnout příslušný upgrade na NEWARE v. 3. Klikněte na příslušný odkaz na upgrade podle toho zda máte instalovaný NEWARE security nebo NEWARE access. V tabulce opět vyplňte SN DIGIPLEXu, SN NEWARE a registrační kód. 8 čísel DIGIPLEXu Registrační kód 16 čísel NEWARE 6. Stáhněte si upgrade a instalujte jej do PC. 7. Ze stránky si stáhněte i service pack SPx a instalujte jej do PC. 8. Kliknutím na ikonu NEWARE se spustí program. Pozor upgrade na verzi 3 je možné provést pouze u SW registrovaném po datu Pokud byl NEWARE registrován před tímto datumem není možné upgrade na verzi 3 provést. strana 5

6 Uživatelský manuál 2.1 Výběr práce s programem Spusťte program NEWARE. Jako první krok je potřeba zvolit způsob práce ON-line nebo OFF-line NEWARE Práce ON-line Digiplex a PC musí být propojeny přes I306. Po zvolení této možnosti je navázána komunikace ONline s ústřednou. Uživatel dle svých práv a přístupů může přímo měnit uživatelské kódy, měnit uživatelská nastavení a sledovat stav ústředny. Práce OFF-line Spojení s ústřednou se nenaváže. Uživatel může dle svých práv prohlížet poslední nastavení ústředny a záznamy. V případě změn lze kdykoliv navázat s ústřednou spojení i po vstupu do programu. 2 3 Nastavení komunikace Nastavení může provádět pouze poučená osoba. Vyberte COM PC do kterého je připojen I Registrace NEWARE Slouží pro registraci NEWARE, kterou provedete přímo u výrobce PARADOX v Kanadě. Tato registrace probíhá po internetu a potřebujete znát sériové číslo ústředny DIGIPLEX a sériové číslo programu NEWARE. Postup je rozepsán v následujících krocích. 2.2 Zadání kódu Zadejte kód pro vstup do programu Pro vstup do programu zadává uživatel ten samý kód jako pro ovládání ústředny. Přístup do podsystémů a oprávnění master nastavovat ostatní uživatelské kódy jsou shodná s nastavením kódu v ústředně. Při práci OFF-line Jsou platné kódy, které má NEWARE uložen ve své databázi uživatelů. Pokud ještě nedošlo ke spojení s ústřednou je v programu uložen hlavní Master kód 1234, který může vše a má přístup všude. Pokud již došlo ke spojení s ústřednou a k změně kódů používejte tu hodnotu kódu, která byla při posledním spojení uložena v NEWARE. Při práci ON-line Jsou platné kódy, které má uložena v paměti ústředna. Při spojení dojde k porovnání zadaného kódu s kódy v ústředně. strana 6

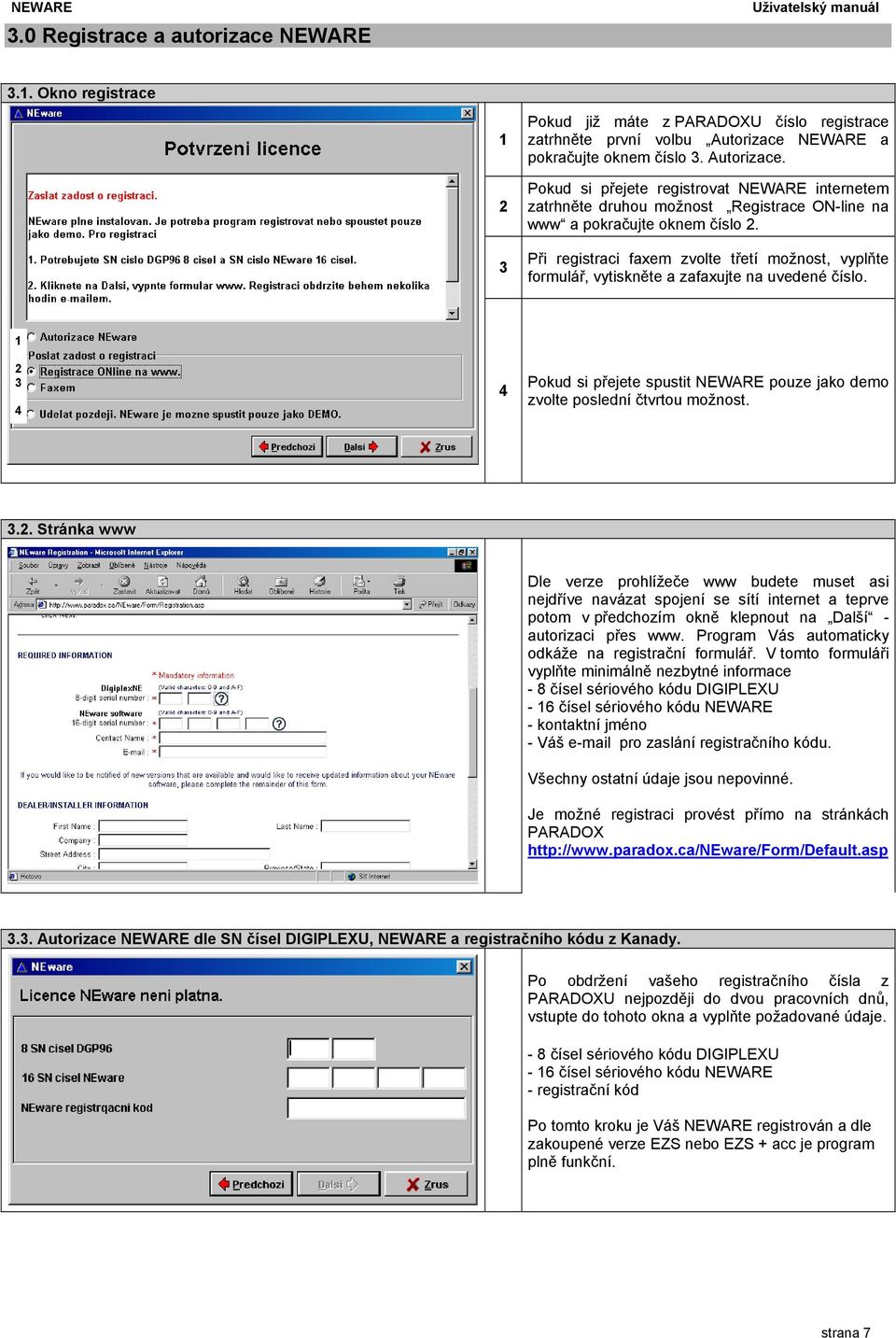

7 NEWARE 3.0 Registrace a autorizace NEWARE Uživatelský manuál 3.1. Okno registrace Pokud již máte z PARADOXU číslo registrace zatrhněte první volbu Autorizace NEWARE a pokračujte oknem číslo 3. Autorizace. Pokud si přejete registrovat NEWARE internetem zatrhněte druhou možnost Registrace ON-line na www a pokračujte oknem číslo 2. Při registraci faxem zvolte třetí možnost, vyplňte formulář, vytiskněte a zafaxujte na uvedené číslo Pokud si přejete spustit NEWARE pouze jako demo zvolte poslední čtvrtou možnost Stránka www Dle verze prohlížeče www budete muset asi nejdříve navázat spojení se sítí internet a teprve potom v předchozím okně klepnout na Další - autorizaci přes www. Program Vás automaticky odkáže na registrační formulář. V tomto formuláři vyplňte minimálně nezbytné informace - 8 čísel sériového kódu DIGIPLEXU - 16 čísel sériového kódu NEWARE - kontaktní jméno - Váš pro zaslání registračního kódu. Všechny ostatní údaje jsou nepovinné. Je možné registraci provést přímo na stránkách PARADOX Autorizace NEWARE dle SN čísel DIGIPLEXU, NEWARE a registračního kódu z Kanady. Po obdržení vašeho registračního čísla z PARADOXU nejpozději do dvou pracovních dnů, vstupte do tohoto okna a vyplňte požadované údaje. - 8 čísel sériového kódu DIGIPLEXU - 16 čísel sériového kódu NEWARE - registrační kód Po tomto kroku je Váš NEWARE registrován a dle zakoupené verze EZS nebo EZS + acc je program plně funkční. strana 7

8 Uživatelský manuál 4.0 Popis programu NEWARE 4.1 Základní okno programu V dalším popisu se budeme věnovat převážně liště, která je zvýrazněna černým obdélníkem, pomocí této lišty lze program plně ovládat. Ikony označené černou elipsou jsou obsaženy v liště a jsou zde samostatně umístěny z důvodu rychlejšího ovládání. Navázání komunikace s ústřednou Konfigurace klávesnic GARFICA Monitorování ústředny ON-line Vytváření popisů Programování přístupu Programování uživatelů Filtr pro třídění událostí Možnost vytvoření vlastního filtru Stažení událostí Mazání událostí Tisk / Export Koš událostí událostí HISTORIE Pro tisk vybraných událostí nejdříve proveďte filtraci událostí a potom tisk. strana 8

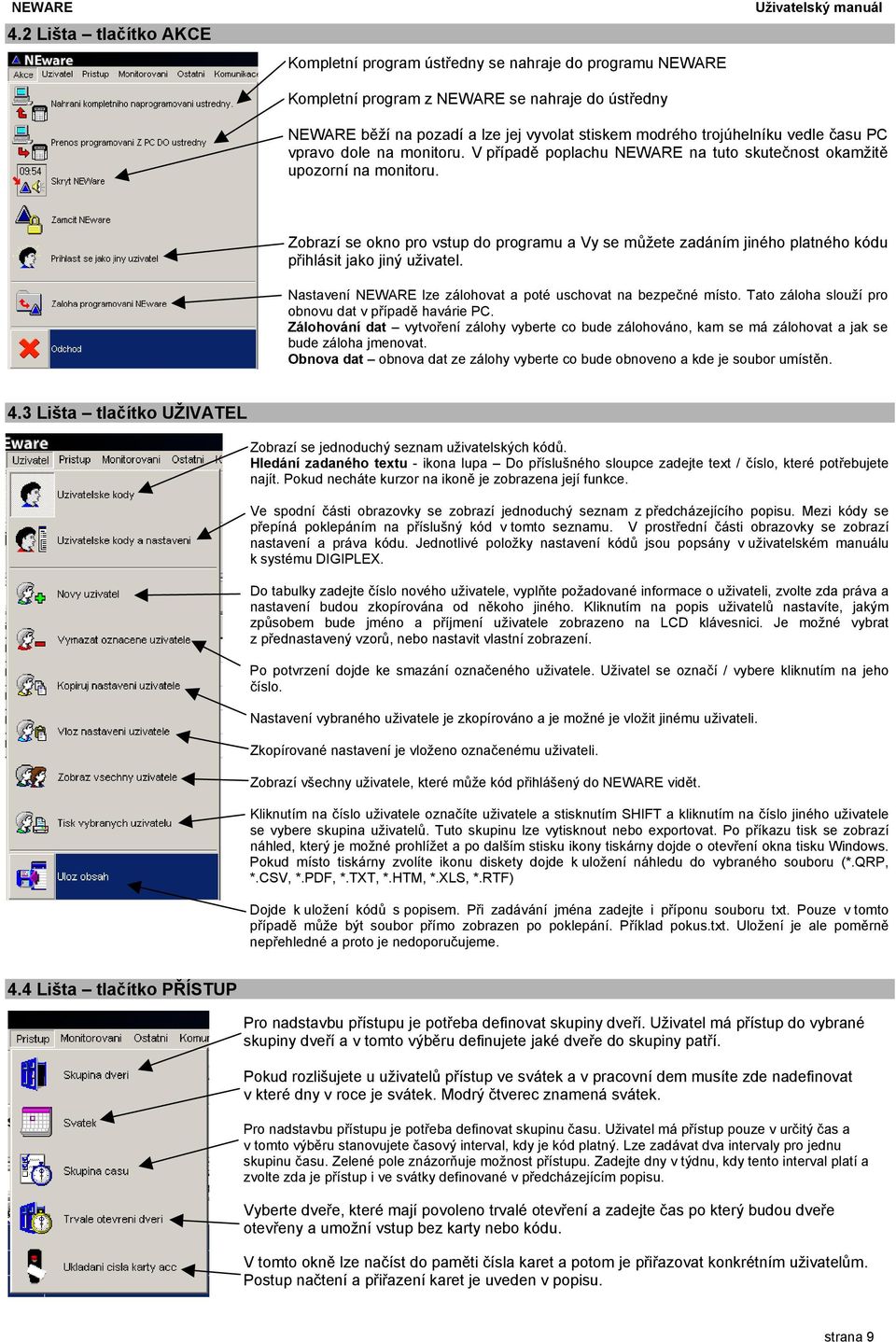

9 NEWARE 4.2 Lišta tlačítko AKCE Kompletní program ústředny se nahraje do programu NEWARE Kompletní program z NEWARE se nahraje do ústředny Uživatelský manuál NEWARE běží na pozadí a lze jej vyvolat stiskem modrého trojúhelníku vedle času PC vpravo dole na monitoru. V případě poplachu NEWARE na tuto skutečnost okamžitě upozorní na monitoru. Zobrazí se okno pro vstup do programu a Vy se můžete zadáním jiného platného kódu přihlásit jako jiný uživatel. Nastavení NEWARE lze zálohovat a poté uschovat na bezpečné místo. Tato záloha slouží pro obnovu dat v případě havárie PC. Zálohování dat vytvoření zálohy vyberte co bude zálohováno, kam se má zálohovat a jak se bude záloha jmenovat. Obnova dat obnova dat ze zálohy vyberte co bude obnoveno a kde je soubor umístěn. 4.3 Lišta tlačítko UŽIVATEL Zobrazí se jednoduchý seznam uživatelských kódů. Hledání zadaného textu - ikona lupa Do příslušného sloupce zadejte text / číslo, které potřebujete najít. Pokud necháte kurzor na ikoně je zobrazena její funkce. Ve spodní části obrazovky se zobrazí jednoduchý seznam z předcházejícího popisu. Mezi kódy se přepíná poklepáním na příslušný kód v tomto seznamu. V prostřední části obrazovky se zobrazí nastavení a práva kódu. Jednotlivé položky nastavení kódů jsou popsány v uživatelském manuálu k systému DIGIPLEX. Do tabulky zadejte číslo nového uživatele, vyplňte požadované informace o uživateli, zvolte zda práva a nastavení budou zkopírována od někoho jiného. Kliknutím na popis uživatelů nastavíte, jakým způsobem bude jméno a příjmení uživatele zobrazeno na LCD klávesnici. Je možné vybrat z přednastavený vzorů, nebo nastavit vlastní zobrazení. Po potvrzení dojde ke smazání označeného uživatele. Uživatel se označí / vybere kliknutím na jeho číslo. Nastavení vybraného uživatele je zkopírováno a je možné je vložit jinému uživateli. Zkopírované nastavení je vloženo označenému uživateli. Zobrazí všechny uživatele, které může kód přihlášený do NEWARE vidět. Kliknutím na číslo uživatele označíte uživatele a stisknutím SHIFT a kliknutím na číslo jiného uživatele se vybere skupina uživatelů. Tuto skupinu lze vytisknout nebo exportovat. Po příkazu tisk se zobrazí náhled, který je možné prohlížet a po dalším stisku ikony tiskárny dojde o otevření okna tisku Windows. Pokud místo tiskárny zvolíte ikonu diskety dojde k uložení náhledu do vybraného souboru (*.QRP, *.CSV, *.PDF, *.TXT, *.HTM, *.XLS, *.RTF) Dojde k uložení kódů s popisem. Při zadávání jména zadejte i příponu souboru txt. Pouze v tomto případě může být soubor přímo zobrazen po poklepání. Příklad pokus.txt. Uložení je ale poměrně nepřehledné a proto je nedoporučujeme. 4.4 Lišta tlačítko PŘÍSTUP Pro nadstavbu přístupu je potřeba definovat skupiny dveří. Uživatel má přístup do vybrané skupiny dveří a v tomto výběru definujete jaké dveře do skupiny patří. Pokud rozlišujete u uživatelů přístup ve svátek a v pracovní dem musíte zde nadefinovat v které dny v roce je svátek. Modrý čtverec znamená svátek. Pro nadstavbu přístupu je potřeba definovat skupinu času. Uživatel má přístup pouze v určitý čas a v tomto výběru stanovujete časový interval, kdy je kód platný. Lze zadávat dva intervaly pro jednu skupinu času. Zelené pole znázorňuje možnost přístupu. Zadejte dny v týdnu, kdy tento interval platí a zvolte zda je přístup i ve svátky definované v předcházejícím popisu. Vyberte dveře, které mají povoleno trvalé otevření a zadejte čas po který budou dveře otevřeny a umožní vstup bez karty nebo kódu. V tomto okně lze načíst do paměti čísla karet a potom je přiřazovat konkrétním uživatelům. Postup načtení a přiřazení karet je uveden v popisu. strana 9

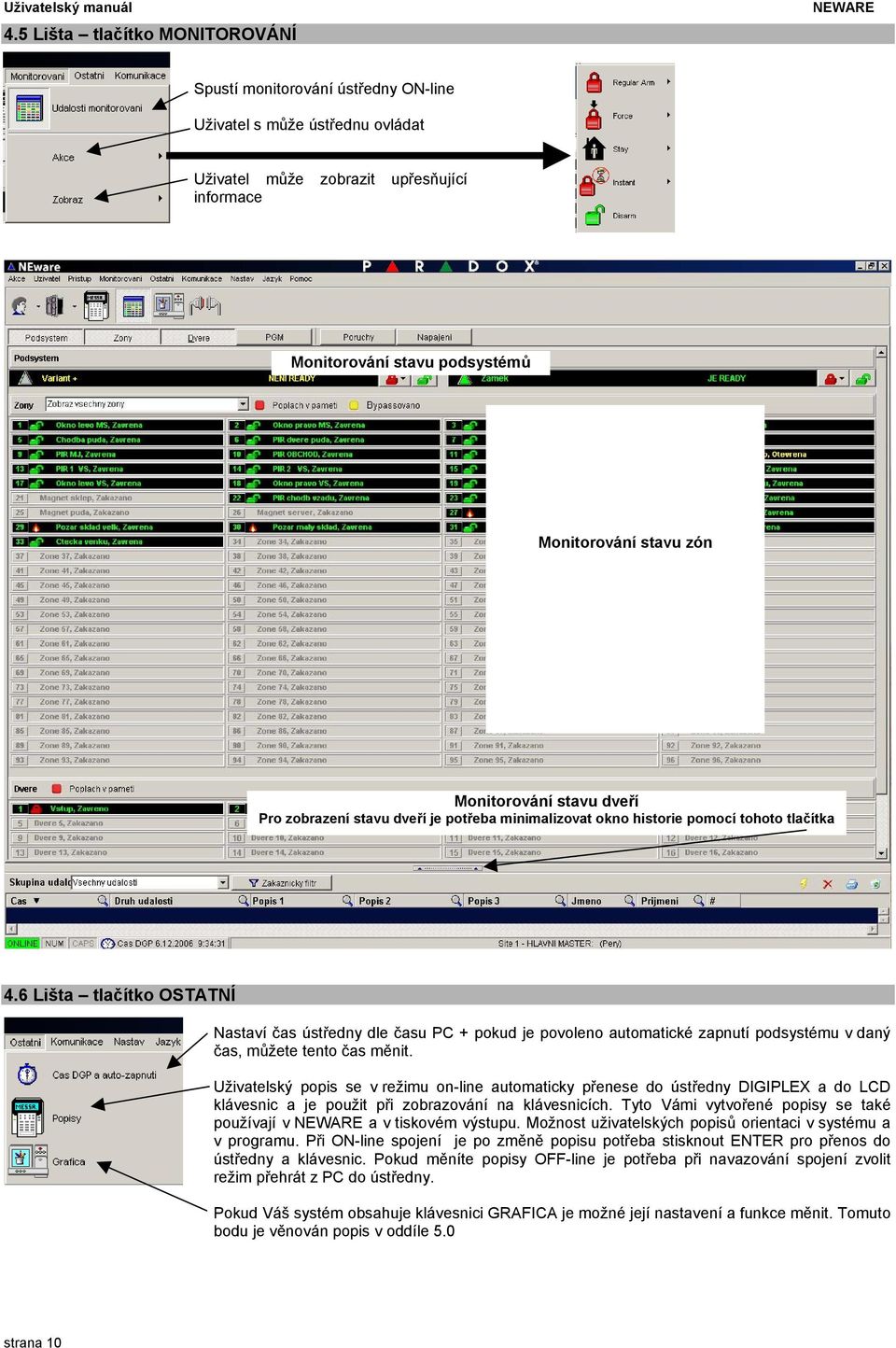

10 Uživatelský manuál 4.5 Lišta tlačítko MONITOROVÁNÍ NEWARE Spustí monitorování ústředny ON-line Uživatel s může ústřednu ovládat Uživatel může zobrazit upřesňující informace Monitorování stavu podsystémů Monitorování stavu zón Monitorování stavu dveří Pro zobrazení stavu dveří je potřeba minimalizovat okno historie pomocí tohoto tlačítka 4.6 Lišta tlačítko OSTATNÍ Nastaví čas ústředny dle času PC + pokud je povoleno automatické zapnutí podsystému v daný čas, můžete tento čas měnit. Uživatelský popis se v režimu on-line automaticky přenese do ústředny DIGIPLEX a do LCD klávesnic a je použit při zobrazování na klávesnicích. Tyto Vámi vytvořené popisy se také používají v NEWARE a v tiskovém výstupu. Možnost uživatelských popisů orientaci v systému a v programu. Při ON-line spojení je po změně popisu potřeba stisknout ENTER pro přenos do ústředny a klávesnic. Pokud měníte popisy OFF-line je potřeba při navazování spojení zvolit režim přehrát z PC do ústředny. Pokud Váš systém obsahuje klávesnici GRAFICA je možné její nastavení a funkce měnit. Tomuto bodu je věnován popis v oddíle 5.0 strana 10

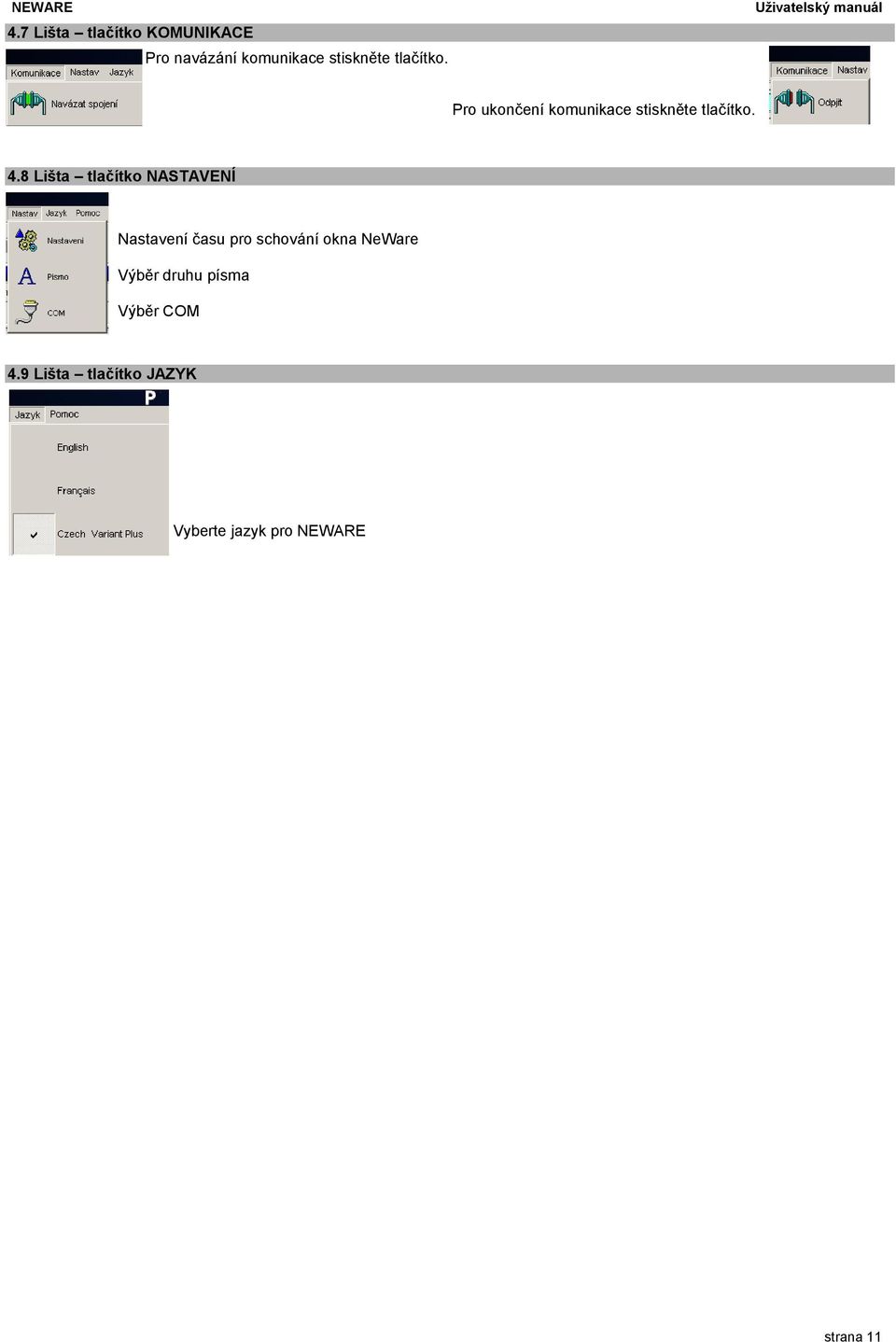

11 NEWARE 4.7 Lišta tlačítko KOMUNIKACE Pro navázání komunikace stiskněte tlačítko. Uživatelský manuál Pro ukončení komunikace stiskněte tlačítko. 4.8 Lišta tlačítko NASTAVENÍ Nastavení času pro schování okna NeWare Výběr druhu písma Výběr COM 4.9 Lišta tlačítko JAZYK Vyberte jazyk pro NEWARE strana 11

12 Uživatelský manuál NEWARE 5.0 GRAFICA Pokud je na Vaši ústřednu připojena klávesnice GRAFICA je možné tuto klávesnici nastavovat. Na klávesnici je možné vytvářet jednoduché půdorysy objektu s osazením zón. Tyto plánky podstatně zjednodušují orientaci v systému. Pokud například zapínáte systém je možné v půdorysech velice přesně a jednoduše získat přehled o otevřených zónách. Následující popis Vás seznámí s částí programu určeného pro GRAFICu. Programování GRAFICy je členěno do následujících částí 5.1 Plán místnosti V této části je možné vytvořit až 32 plánků. Jedná se pouze o jednoduché půdorysy, které ulehčují uživateli orientaci v objektu. Po vytvoření plánku je potřeba do něj vložit příslušné zóny. Plánek lze zobrazit, pokud jsou zóny narušeny. Uživatel si nalistuje otevřenou zónu a otevře si plán na kterém je zóna umístěna. Tento postup velice ulehčí orientaci v rozsáhlých objektech. GRAFICA může obsahovat až 32 plánků. Zóna může být umístěna pouze do jednoho plánku. Po vložení objektu do plánku je objekt ohraničen červenými čtverečky. Pouze ihned po vložení lze objekt tažením čtverečku měnit a po kliknutí pravým tlačítkem myši rotovat. Pokud kliknete myší mimo objekt zmizí červené čtverečky v rozích objektu a ten je uzamčen. S takto uzamčeným objektem již nelze nic z výše uvedených operací provádět. Je možné pouze objekt označit pomocí ikony s přerušovaným čtvercem (1) a potom smazat. Rotace vloženého objektu Překlopení vloženého objektu Nástroje a geometrické tvary použitelné pro kreslení. Možnost označit již zakotvený objekt a smazat jej. Pokud Vám mazání nejde klikněte na symbol šipky a potom opět na tento symbol. Zde se automaticky zobrazí Váš plánek přibližně ve velikosti 1:1. Vkládání textu. Lze volit styl a výšku písma. Plocha pro kreslení Vložení objektu. Po najetí šipkou na ikonu se napíše co daný obrázek má znázorňovat. Po vložení na kreslící plochu lze u objektu upravit velikost a rotaci. Po kliknutí pravým tlačítkem myši dojde k zakotvení. Vložení zóny. Zobrazí se seznam zón z kterých je možno vybírat. Zónu do plánku umístíte uchycením a tažením. Zóna může být použita pouze v jednom plánku. Pokud kliknete na ikonu diskety vlevo nahoře dojde k uložení plánku do tohoto prostoru. Posuvníkem vpravo listujete plány a šipkou můžete vybraný plán vložit do kreslící plochy. Pokud potřebujete založit nový plánek nalistujte zde jeho pořadové číslo a klikněte na šipku. Po úpravě klikněte na disketu pro uložení. strana 12

13 NEWARE Uživatelský manuál 5.2 Speciální událost Pro některé významné události je možné na GRAFICe nastavit v režimu Spaciální události vzhled a nápisy na LCD. Tyto nápisy se zobrazí na grafice ve zvolený den a při stisku tlačítka s popisem Tony zahraje vybranou melodii. Při práci s GRAFICou se LCD přepne do běžného režimu a po chvíli klidu se opět zobrazí Speciální událost. Editace vlastního obrázku, nebo úprava přednastavených obrázků pro speciální událost. Zde se automaticky zobrazí Váš obrázek přibližně ve velikosti 1:1. Nástroje a geometrické tvary použitelné pro kreslení. Po nastavení požadovaného vzhledu musíte zaškrtnout, že událost je aktivní a přehrát ji do GRAFICy. Náhled konečného zobrazení na LCD včetně popisů Databáze předdefinovaných obrázků. Listuje se posuvníkem a vložení se provede červenou šipkou. 5.3 Melodie U uvedených akcí systému lze vybrat libovolnou melodii dle nabídky. Melodii lze přiřazovat pro události Příchodové zpoždění, Odchodové zpoždění, Poplach a Požární poplach. 5.4 Logo Pomocí nástrojů lze vytvořit LOGO dle představ zákazníka a možností GRAFICy. strana 13

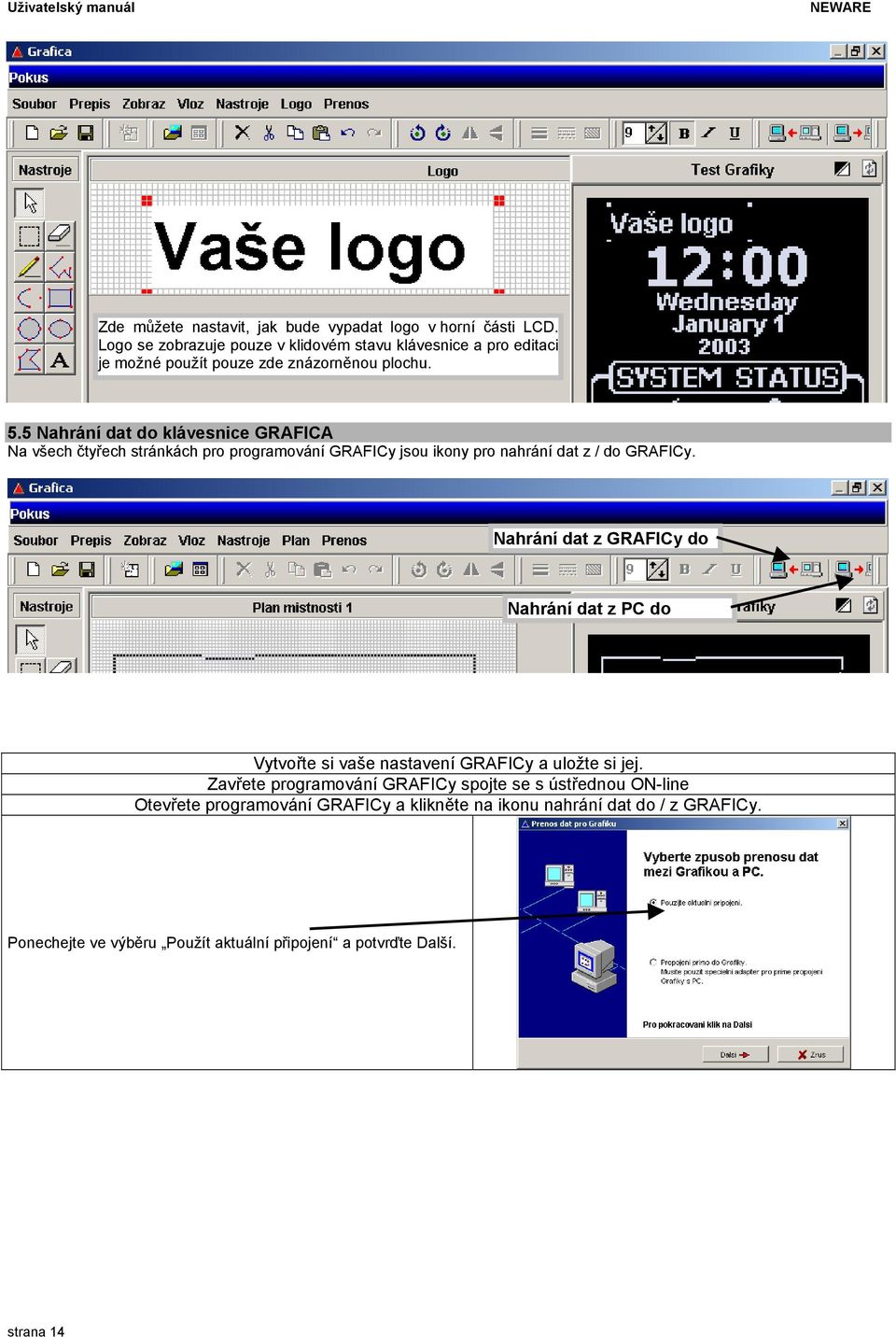

14 Uživatelský manuál NEWARE Zde můžete nastavit, jak bude vypadat logo v horní části LCD. Logo se zobrazuje pouze v klidovém stavu klávesnice a pro editaci je možné použít pouze zde znázorněnou plochu. 5.5 Nahrání dat do klávesnice GRAFICA Na všech čtyřech stránkách pro programování GRAFICy jsou ikony pro nahrání dat z / do GRAFICy. Nahrání dat z GRAFICy do Nahrání dat z PC do Vytvořte si vaše nastavení GRAFICy a uložte si jej. Zavřete programování GRAFICy spojte se s ústřednou ON-line Otevřete programování GRAFICy a klikněte na ikonu nahrání dat do / z GRAFICy. Ponechejte ve výběru Použít aktuální připojení a potvrďte Další. strana 14

15 NEWARE Uživatelský manuál Do / z klávesnice je přeneseno kompletní nastavení z grafického editoru. Do / z klávesnice jsou přenesena pouze vybraná data. Co si přejete do klávesnice přenést zaškrtněte. Jednoduchý náhled plánku, který vyberete. Vyberte do / z které GRAFICy se mají data přenést. Pokud máte v systému více GRAFIC doporučujeme pro každou klávesnici provést nahrání zvlášť a zde označit pouze jednu GRAFICu. Pro nahrání dat do / z další klávesnice zopakujte celý postup znovu. Při našich testech se nám tento postup osvědčil nejvíce. 6.0 Údaje instalace Instalovaný program NEWARE Demo EZS EZS + acc verze SN číslo DIGIPLEXu SN číslo NEWARE Registrační kód strana 15

16 Uživatelský manuál NEWARE strana 16
