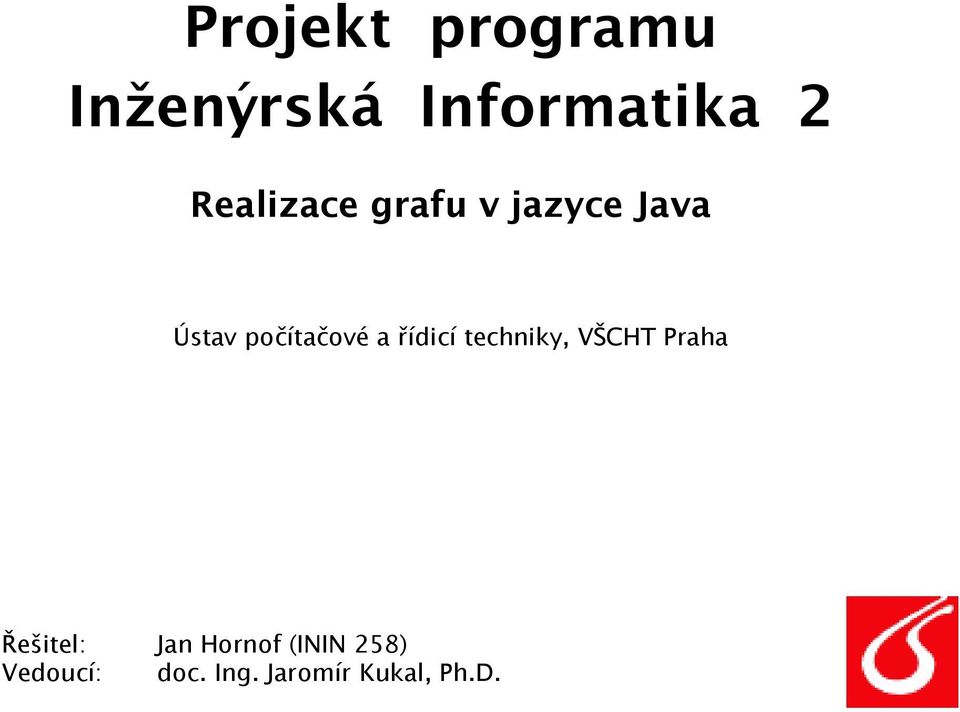

1 Projekt programu Inženýrská Informatika 2 Realizace grafu v jazyce Java Ústav počítačové a řídicí techniky, VŠCHT Praha Řešitel: Jan Hornof (ININ 258) Vedoucí: doc. Ing. Jaromír Kukal, Ph.D.

2 1. Obsah 1. Obsah Zadání Teorie grafů Neorientovaný graf Orientovaný graf Souvislý graf Adjacenční matice Incidenční matice Úplný graf Eulerův cyklus Eulerova cesta Nejkratší cesta v grafu Dijkstrův algoritmus Způsob řešení Reprezentace matic Použití vlastních typů výjimek Třídy Cache D Vizualizace Závěr Zhodnocení Zajímavá rozšíření Literatura Přílohy 1. JavaDoc 2. Zdrojový kód 2 / 14

3 2. Zadání Návrh datové struktury pro realizaci grafu Vybrané operace s grafem 2D vizualizace grafu Realizace knihovny v Javě Testování knihovny 3 / 14

4 3. Teorie grafů Teorie grafů zkoumá vlastnosti struktur, zvaných grafy [3]. Ty jsou tvořeny vrcholy, které jsou vzájemně spojené hranami. Znázorňuje se obvykle jako množina bodů spojených čarami. Formálně je graf uspořádanou dvojicí množiny vrcholů V a množiny hran E: G = (V, E) Pomocí grafů lze reprezentovat struktury a úlohy z nejrůznějších oborů. Taktéž mnoho problémů praktického života může být formulováno jako úloha teorie grafů - například železniční síť v Evropě je graf, kde vrcholy jsou jednotlivá nádraží a hrany jsou koleje mezi nimi. Struktura grafu může být rozšířena o ohodnocení hran (také označováno jako váha). Výsledkem je model reálné sítě. V našem příkladě je váha hrany např. počet kilometrů kolejí. Zde je vysvětlení vybraných pojmů z teorie grafů, které jsou v projektu použity a implementovány. Všechny zde použitá zobrazení grafu jsou vytvořena programem tohoto projektu Neorientovaný graf Neorientovaný graf G je uspořádaná dvojice G = (V, H), kde V je neprázdná konečná množina vrcholů grafu a H je množina neuspořádaných dvojic typu {u, v}, kde u v, nazývaných hrany grafu. Obrázek 1: Neorientovaný graf 3.2. Orientovaný graf Neorientovaný graf G je uspořádaná dvojice G = (V, H), kde V je neprázdná konečná množina vrcholů grafu a H je množina neuspořádaných dvojic typu {u, v}, kde u v, nazývaných hrany grafu. Obrázek 2: Orientovaný graf 4 / 14

5 3.3. Souvislý graf Souvislý graf je takový graf, kde je možné po hranách dojít z libovolného vrcholu do všech ostatních přes libovolné množství vrcholů Adjacenční matice Adjacenční matice je booleovská matice, jejíž sloupce i řádky jsou označeny vrcholy. Pokud je mezi dvěma danými vrcholy hrana, je na průsečiku tohoto sloupce a řádku jednička. Pro neorientovaný graf je tato matice symetrická Obrázek 3: Neorientovaný graf a jeho adjacenční matice 3.5. Incidenční matice Incidenční matice je booleovská matice, která reprezentuje graf, má pro každý vrchol jeden řádek a pro každou hranu jeded sloupec. Tvrzení, že (v, e) = 1 platí jen a pouze tehdy, když vrchol v je incidenční s hranou e. Z tohoto plyne, že v každém sloupci mohlou být nejvýše dvě jedničky Obrázek 4: Neorientovaný graf a jeho incidenční matice 5 / 14

6 3.6. Úplný graf Úplný graf je takový graf, kde se lze dostat jednou cestou z libovolného vrcholu do všech ostatních. Obrázek 5: Úplný graf 3.7. Eulerův cyklus Eulerova cesta v grafu je cesta, která propojuje dva vrcholy a zároveň prochází všechny hrany právě jednou. V grafu existuje Eulerův cyklus právě tehdy, když je souvislý a všechny jeho uzly jsou sudého stupně (počet hran incidentních k danému uzlu se musí rovnat dvojnásobku počtu návštěv daného uzlu) Eulerova cesta Eulerův cyklus je cesta, která prochází všechny hrany právě jednou a začíná i končí ve stejném vrcholu. V grafu existuje Eulerova cesta právě tehdy, když je souvislý a právě dva uzly jsou lichého stupně. Pro nalezení eulerovy cesty lze použít algoritmus rušení cyklů: Procházíme cyklickou 6 / 14

7 cestou, odstraňujeme navštívené hrany a koncové uzly těchto hran ukládáme do zásobníku. Pokud narazíme na uzel ze kterého už nelze jít dále, vracíme se zpět a odstraňujeme dané uzly ze zásobníku dokud nenarazíme na uzel ze kterého vedou další hrany. Odstraněné uzly ze zásobníku tvoří hledanou cestu. Dále pokračujeme hranou z daného uzlu. Časová složitost nalezení Eulerova cyklu pomocí algoritmu odstraňování cyklů je lineární Nejkratší cesta v grafu Dijkstrův algoritmus Dijkstrův algoritmus [4] je algoritmus sloužící k nalezení nejkratší cesty v grafu. Je konečný (pro jakýkoliv konečný vstup algoritmus skončí), protože v každém průchodu cyklu se do množiny navštívených uzlů přidá právě jeden uzel, průchodů cyklem je tedy nejvýše tolik, kolik má graf vrcholů. Funguje nad hranově kladně ohodnoceným grafem (neohodnocený graf lze na ohodnocený snadno převést tak, že se každě hraně přiřadí váha 1). Algoritmus poprvé popsal nizozemský informatik Edsger Dijkstra. Mějme graf G, v němž hledáme nejkratší cestu. Řekněme, že V je množina všech vrcholů grafu G a množina E obsahuje všechny hrany grafu G. Algoritmus pracuje tak, že si pro každý vrchol v z V pamatuje délku nejkratší cesty, kterou se k němu dá dostat. Označme tuto hodnotu jako d[v]. Na začátku mají všechny vrcholy v hodnotu d[v] =, kromě počátečního vrcholu s, který má d[s] = 0. Nekonečno symbolizuje, že neznáme cestu k vrcholu. Dále si algoritmus udržuje množiny Z a N, kde Z obsahuje už navštívené vrcholy a N dosud nenavštívené. Algoritmus pracuje v cyklu tak dlouho, dokud N není prázdná. V každém průchodu cyklu se přidá jeden vrchol vmin z N do Z, a to takový, který má nejmenší hodnotu d[v] ze všech vrcholů v z N. Pro každý vrchol u, do kterého vede hrana (označme její délku jako l(v min, u)) z v min, se provede následující operace: pokud (d[v min ] + l(v min, u)) < d[u], pak do d[u] přiřaď hodnotu d[v min ] + l(v min, u), jinak neprováděj nic. Až algoritmus skončí, potom pro každý vrchol v z V je délka jeho nejkratší cesty od počátečního vrcholu s uložena v d[v]. 7 / 14

8 4. Způsob řešení Celý projekt byl realizován ve vývojovém prostředí NetBeans od firmy Sun Microsystems TM na platformě Java Reprezentace matic Pro reprezentaci matic byla použita knihovna JAMA: A Java Matrix Package [5]. Tento balík umožňuje jednoduché používání některých funkcí pro práci z maticemi, které jsou nativně implementovány např. v jazyce MATLAB. Před použitím knihovny je třeba jí naimportovat standardním způsobem (položka Libraries v IDE NetBeans): import Jama.Matrix; a poté se s ní dá pracovat následujícím způsobem: Matrix a, b; Matrix product = a.times(b); // násobení matic Matrix sum = a.plus(b); // sčítání matic 4.2. Použití vlastních typů výjimek V balíku graphs.exceptions jsou definovány prázdné třídy výjimek, jež dědí všechny metody z třídy Exception. Důvod pro použití těchto nových tříd je především přehlednost chybových hlášek v kódu. Samotný jazyk Java je navržen tak, aby uživatele nutil k jejich používání tímto způsobem. Použité objekty výjimek jsou následující (viz balík graph.exceptions): EdgeAlreadyPresentException hrana s danými koncovými vrcholy již v grafu existuje EdgeNotFoundException hrana nenalezena GraphNotConnectedException graf není souvislý GraphNotEulerException v grafu není eulerova cesta GraphNotFullException graf není úplný LoopExcepion počáteční a koncový vrchol hrany jsou totožné MatrixNotAdjException matice není adjacenční maticí MatrixNotIncException matice není incodenční maticí PathsNotConnectedException cesty neobsahují společný vrchol VertexAlreadyPresentException vrchol se zvoleným ID již v grafu existuje VertexNotFoundException vrchol nenalezen 8 / 14

9 4.3. Třídy Zde je stručný popis jednotlivých tříd s jejich základními vlastnostmi a metodami. Kompletní specifikace všech metod a vlastností naleznete v příloze 1. class Constants konstanty v projektu DEBUG pokud je true, vypisují se ladící informace class Edge reprezentuje hranu start počáteční vrchol hrany end - koncový vrchol hrany weight váha hrany incmatrixindex index hrany v incidenční matici class Vertex reprezentuje vrchol degree stupeň vrcholu indegree počet hran směřujících do vrcholu outdegree - počet hran vycházejících z vrcholu neighbours list sousedních vrcholů matrixindex - index vrcholu v adjacenční nebo incidenční matici posx pozice na ose X (pro vizualizaci) posy pozice na ose Y (pro vizualizaci) class Path reprezentuje cestu addvertex() - přidání vrcholu getcost() - cena cesty mergewithpath() - spojení dvou cest do jedné clone() - klonování cesty (java interface Cloneable) abstract class Graph reprezentuje graf addedge() - přidá hranu addvertex() - přidá vrchol getconnectionmatrix() matice souslednosti getincmatrix() - incidenční matice getadjmatrix() adjacenční matice isconnected() - je souvislý 9 / 14

10 tosvg() - generovani SVG savesvgtofile() - zapsani SVG do souboru copy() vytvoření kopie grafu getshortestpath() nejkratší cesta v grafu podle počtu vrcholů getshortestpathfw() nejkratší cesta v grafu podle váhy hran class Ugraph extends Graph - reprezentuje neorientovaný graf class DiGraph extends Graph - reprezentuje orientovaný graf class GraphFactory vytváří grafy z matic digraphfromadjmatrix vytvoří orientovaný graf z adjacenční matice digraphfromincmatrix vytvoří orientovaný graf z incidenční matice ugraphfromadjmatrix vytvoří neorientovaný graf z adjacenční matice ugraphfromincmatrix vytvoří neorientovaný graf z incidenční matice class GraphTest testovací třida s příklady 4.4. Cache Ve třídě Graph se používa cache, ve které je uložena incidenční, adjacenční matice a nejkratší cesta, aby se zamezio počítání těchto dat několikrát, když se matice nezmění. Pokud se graf změní, je třeba vyprázdnit cache metodou Graph.resetCache(), což se děje automaticky při změně struktury matice metodami addvertex() nebo addedge(). Jakmile se potom zavolá některá z funkcí vracející chacheovatelná data, cache se naplní novými údaji D Vizualizace Pro 2D vizualizaci grafu byl použit formát Scalable Vector Graphics (SVG) [6]. Jedná se o v současné době nejrozšířenější formát pro vektorovou grafiku a lze zobrazovat například v jakémkoli moderním webovém prohlížeči. Tento formát je založen na specifikaci jazyka XML. Pro reprezentaci grafu byly použity následující elementy: <circle /> pro vrchol <line /> pro hranu, váha hrany je vizualizována pomocí atributu stroke-width <text /> pro názvy a popisky 10 / 14

11 Vlastní generování SVG kódu obstarává metoda Graph.toSvg() a metoda Graph.saveSvgToFile() jej ukládá do souboru (viz JavaDoc v příloze 1). Příklad grafu v SVG: Obrázek 6: P íklad vygenerovaného grafu s r znými ř ů vahami hran Zdrojový kód SVG: <?xml version="1.0" encoding="utf-8"?> <svg width="100%" height="100%" version="1.1" xmlns=" <!-- vertices --> <circle id="v1" cx="200" cy="100" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="190" y="106">v1</text> <circle id="v2" cx="300" cy="100" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="290" y="106">v2</text> <circle id="v3" cx="400" cy="200" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="390" y="206">v3</text> <circle id="v4" cx="400" cy="300" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="390" y="306">v4</text> <circle id="v5" cx="300" cy="400" r="30" fill="yellow" stroke="black" stroke-width="1" /> 11 / 14

12 <text x="290" y="406">v5</text> <circle id="v6" cx="200" cy="400" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="190" y="406">v6</text> <circle id="v7" cx="100" cy="300" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="90" y="306">v7</text> <circle id="v8" cx="100" cy="200" r="30" fill="yellow" stroke="black" stroke-width="1" /> <text x="90" y="206">v8</text> <!-- /vertices --> <!-- edges --> <line x1="230" y1="100" x2="270" y2="100" stroke="blue" stroke-width="1" /> <line x1="321" y1="121" x2="379" y2="179" stroke="blue" stroke-width="3" /> <line x1="400" y1="230" x2="400" y2="270" stroke="blue" stroke-width="5" /> <line x1="379" y1="321" x2="321" y2="379" stroke="blue" stroke-width="7" /> <line x1="270" y1="400" x2="230" y2="400" stroke="blue" stroke-width="1" /> <line x1="179" y1="379" x2="121" y2="321" stroke="blue" stroke-width="3" /> <line x1="100" y1="270" x2="100" y2="230" stroke="blue" stroke-width="5" /> <line x1="121" y1="179" x2="179" y2="121" stroke="blue" stroke-width="7" /> <!-- /edges --> </svg> 12 / 14

13 5. Závěr 5.1. Zhodnocení Pří řešení se ukázalo velmi výhodné použít již hotovou knihovnu JaMa. Vhodným rozdělením kódu projektu do tříd bylo docíleno přehlednosti a umožněno velmi pohodlné pracování s napsanými metodami v dalším kódu např. v testovací třídě. Projekt umožňuje kromě konstruování grafu také jeho 2D zobrazování a provádění některých operací výše popsanými algoritmy Zajímavá rozšíření Bylo by zajímavé z kódu vytvořit servlet a z něj interaktivní aplikaci pro generování a zobrazování grafů s importem některého z popsaných typů matic z CSV nebo XML; zjednodušeně řečeno WYSIWYG editor grafů. Ve všech moderních prohlížečích je již možné se SVG aktivně manipulovat pomocí JavaScriptu, takže by bylo možné, aby zobrazovací engine byl schopen obsluhovat události a dynamicky měnit vzhled SVG. Změny by se přenášely ve formátu JSON pomocí AJAX requestů na server, který by byl schopen vygenerovat zpět upravené SVG, popř. jiné XML nebo matici v CSV. 13 / 14

14 6. Literatura [1] Reference Resources for Java. [online]. [cit ]. < [2] Wikipedia Matrix. [online]. [cit ]. < %28mathematics%29>. [3] Wikipedia Graph. [online]. [cit ]. < %28mathematics%29>. [4] Dijkstrův algoritmus. [online]. [cit ] < [5] JAMA: A Java Matrix Package. [online]. [cit ]. < [6] Scalable Vector Graphics. [online]. [cit ] < [7] Graph Theory. [online]. [cit ]. < 14 / 14
