1 Nové techniky měření sítí FTTx Pavel Kosour 1 Standardní metody 2 Inteligentní OTDR iolm OTDR 3 Inteligentní OTDR iolm přímá metoda 4 Node iolm pro aktivace/akceptace/servis/monitoring info@profber.eu Copyright PROFiber Networking s.r.o. 1

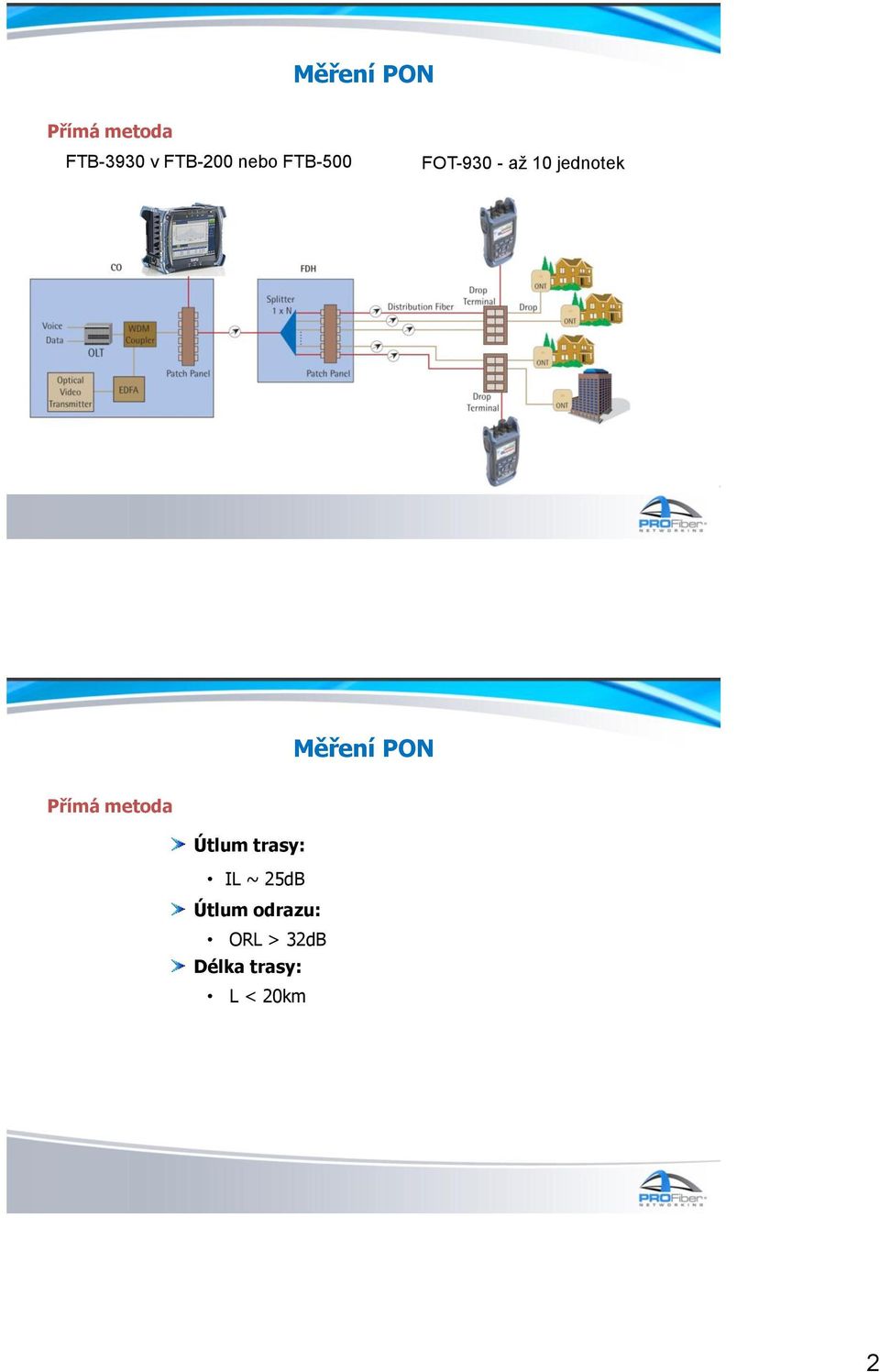

2 Měření PON Přímá metoda FTB-3930 v FTB-200 nebo FTB-500 FOT až 10 jednotek Měření PON Přímá metoda Útlum trasy: IL ~ 25dB Útlum odrazu: ORL > 32dB Délka trasy: L < 20km 2

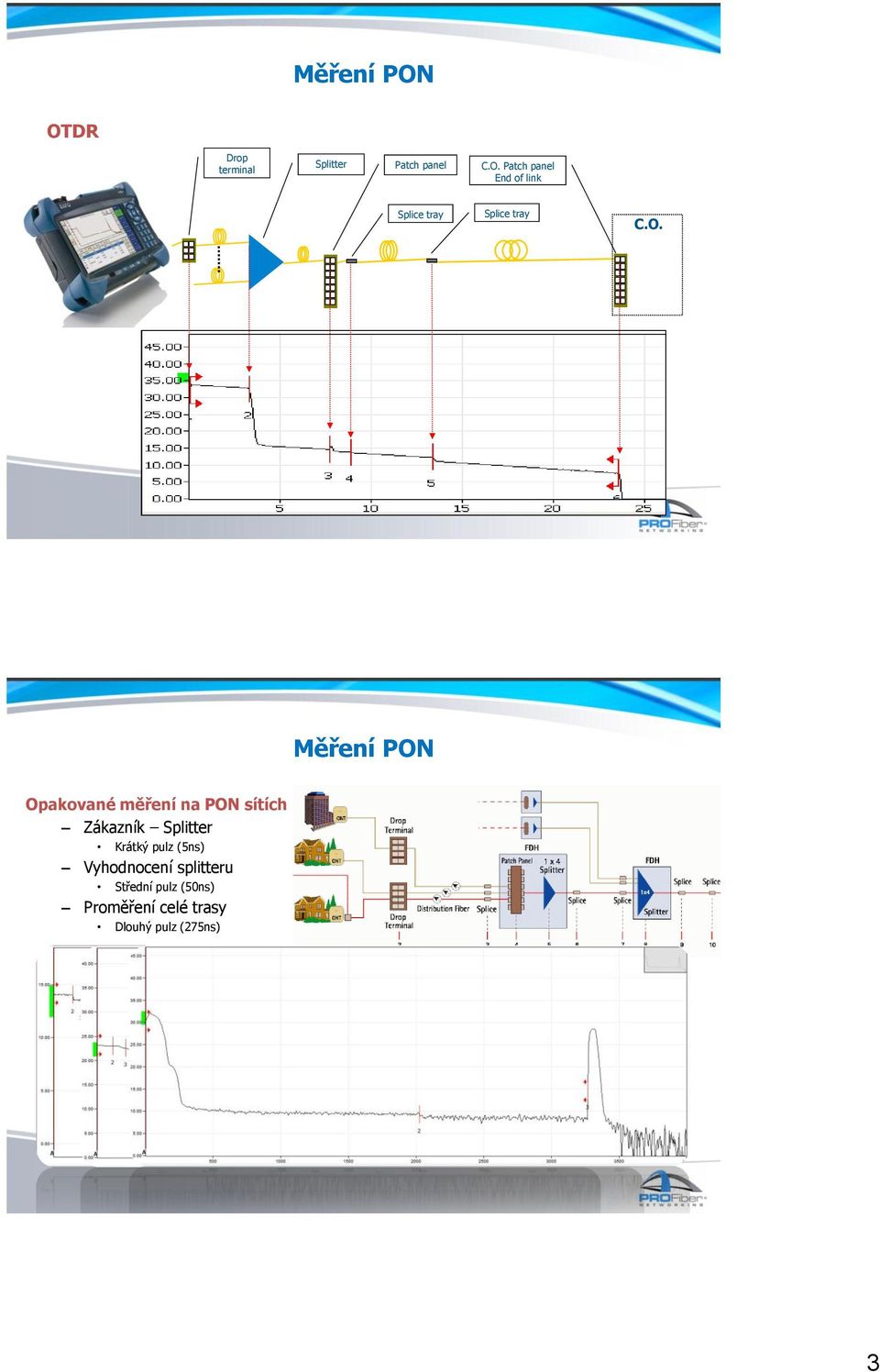

3 Měření PON OTDR Drop terminal Splitter Patch panel C.O. Patch panel End of link Splice tray Splice tray C.O. Měření PON Opakované měření na PON sítích Zákazník Splitter Krátký pulz (5ns) Vyhodnocení splitteru Střední pulz (50ns) Proměření celé trasy Dlouhý pulz (275ns) 3

4 Inteligentní OTDR iolm iolm inteligent Optical Link Mapper Opakované měření na PON Standardní OTDR Více měření s různými pulzy -> více výstupů Jakým způsobem reportovat? Celková doba měření 5 až 10min iolm (HW + SW) Automatické měření více pulzy Konsolidace měření různých vlnových délek Měření jedním tlačítkem Jednoznačné zobrazení jednoznačný report Celková doba měření do 2min Žádné opakované měření Efektivita práce 4

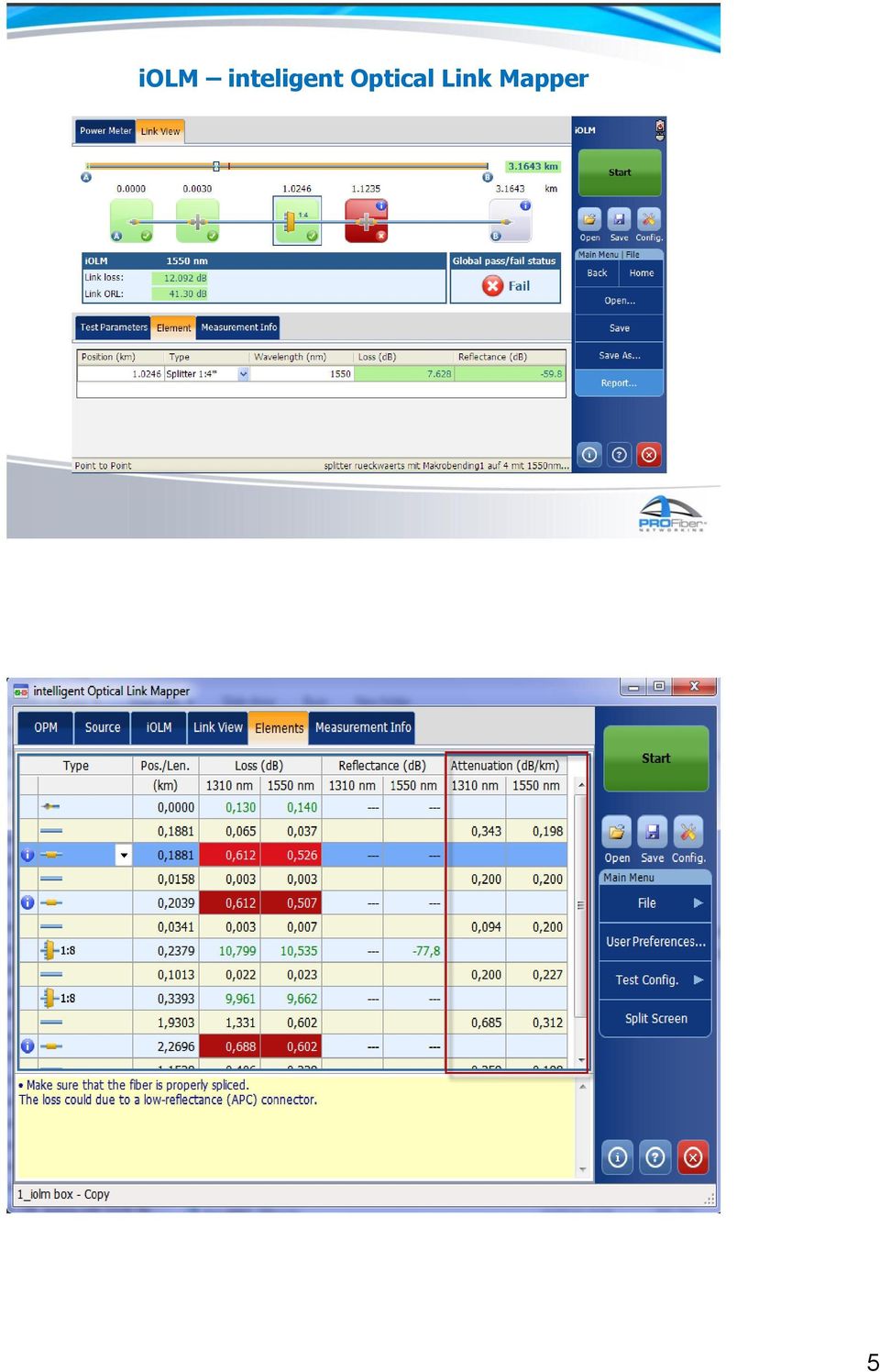

5 iolm inteligent Optical Link Mapper iolm inteligent Optical Link Mapper 5

6 iolm a živá síť Měření na živé síti Lokalizace poruch za provozu PON sítě Nedostupná místa sítí Bod-Bod Figure: In-Service PON troubleshooting using 1625nm iolm a živá síť Měření úrovně výkonu Separované vlnové délky pro PON sítě 1490nm 1550nm Širokopásmový detektor pro sítě Bod-Bod 6

7 Inteligentní OTDR iolm - přímá metoda info@profiber.eu Lze pomocí OTDR měřit přímou metodu? ANO Přepnout OTDR do režimu kontinuálního vysílání Udělat referenci na externí měřidlo výkonu Druhý technik převeze měřidlo výkonu na konec trasy Nic nového Tento způsob měření využívá mnoho menších ISP Stále se jedná o klasické měření přímou metodou vysílač - přijímač 7

8 Lze pomocí OTDR měřit přímou metodu? NE OTDR je nepřímé měření Vliv různých MFD nelze zanedbat větší zdánlivý útlum Směr A - B menší zdánlivý útlum Směr B - A iolm OTDR přímá metoda ANO Využít zařadné vlákno se stejným MFD (popřípadě započíst korekci) Aplikace iolm zajistí vyhodnocení PSB PSB 8

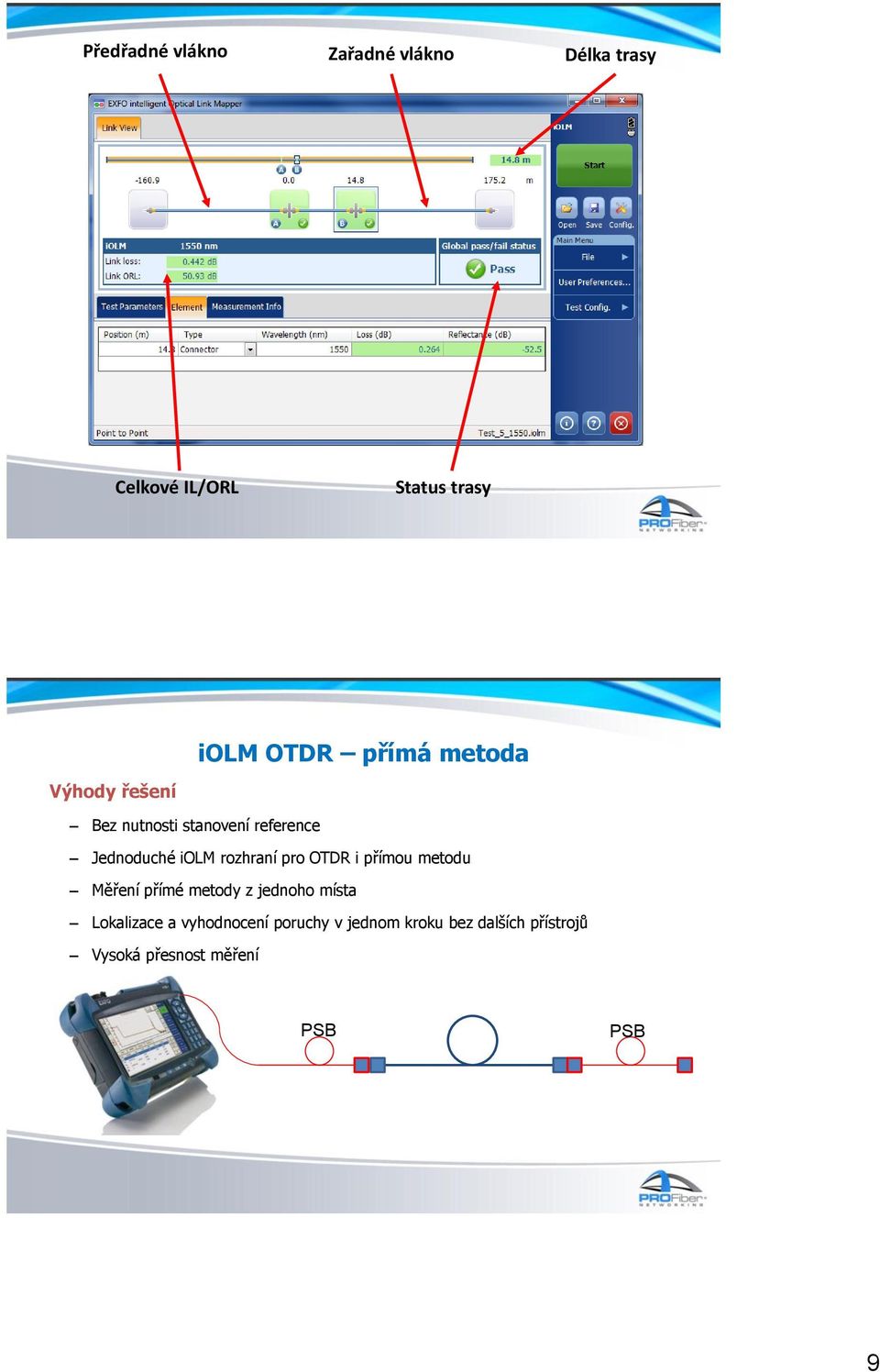

9 Předřadné vlákno Zařadné vlákno Délka trasy Celkové IL/ORL Status trasy iolm OTDR přímá metoda Výhody řešení Bez nutnosti stanovení reference Jednoduché iolm rozhraní pro OTDR i přímou metodu Měření přímé metody z jednoho místa Lokalizace a vyhodnocení poruchy v jednom kroku bez dalších přístrojů Vysoká přesnost měření PSB PSB 9

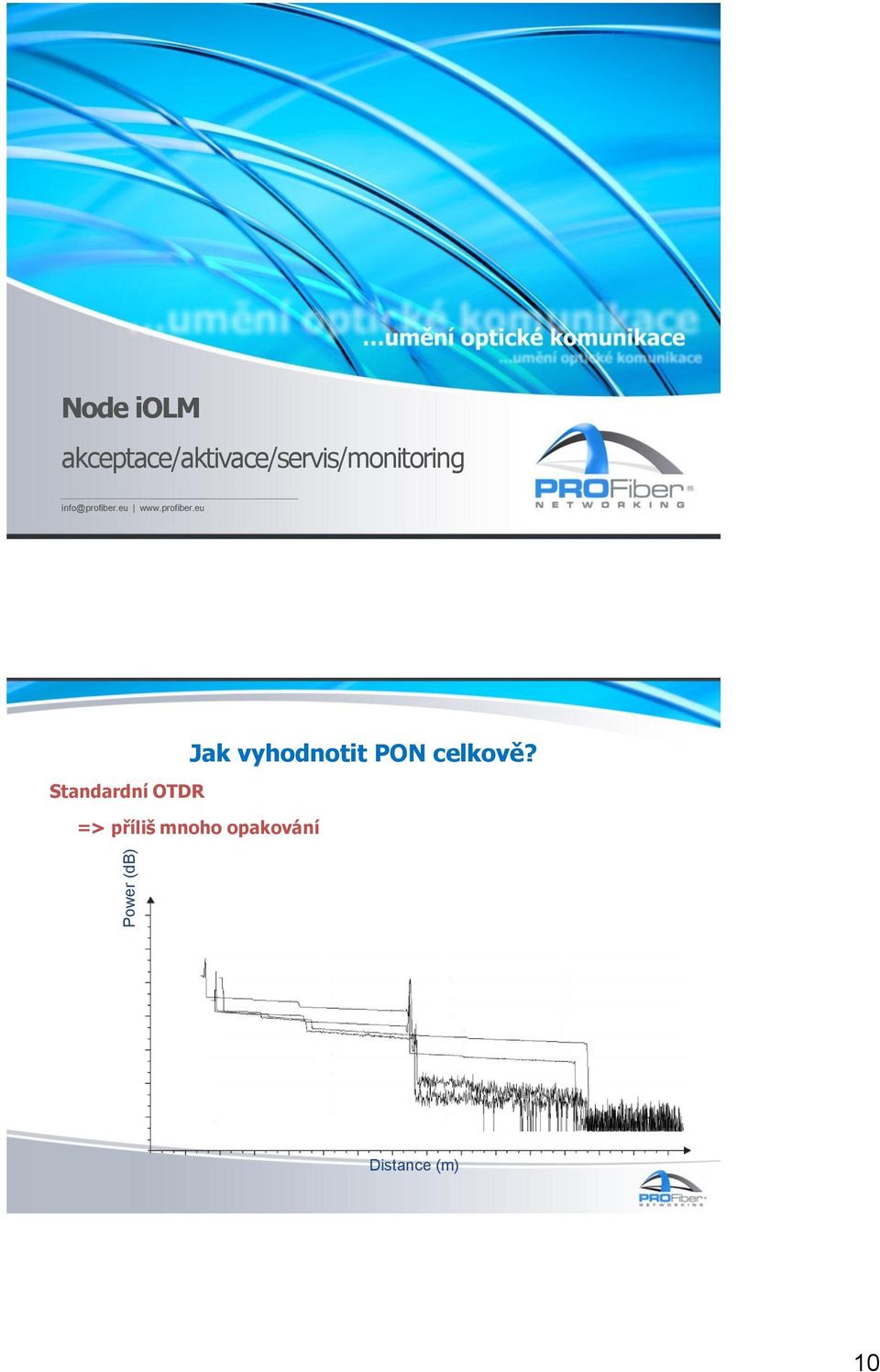

10 Power (db) Node iolm akceptace/aktivace/servis/monitoring Standardní OTDR Jak vyhodnotit PON celkově? => příliš mnoho opakování Distance (m) 10

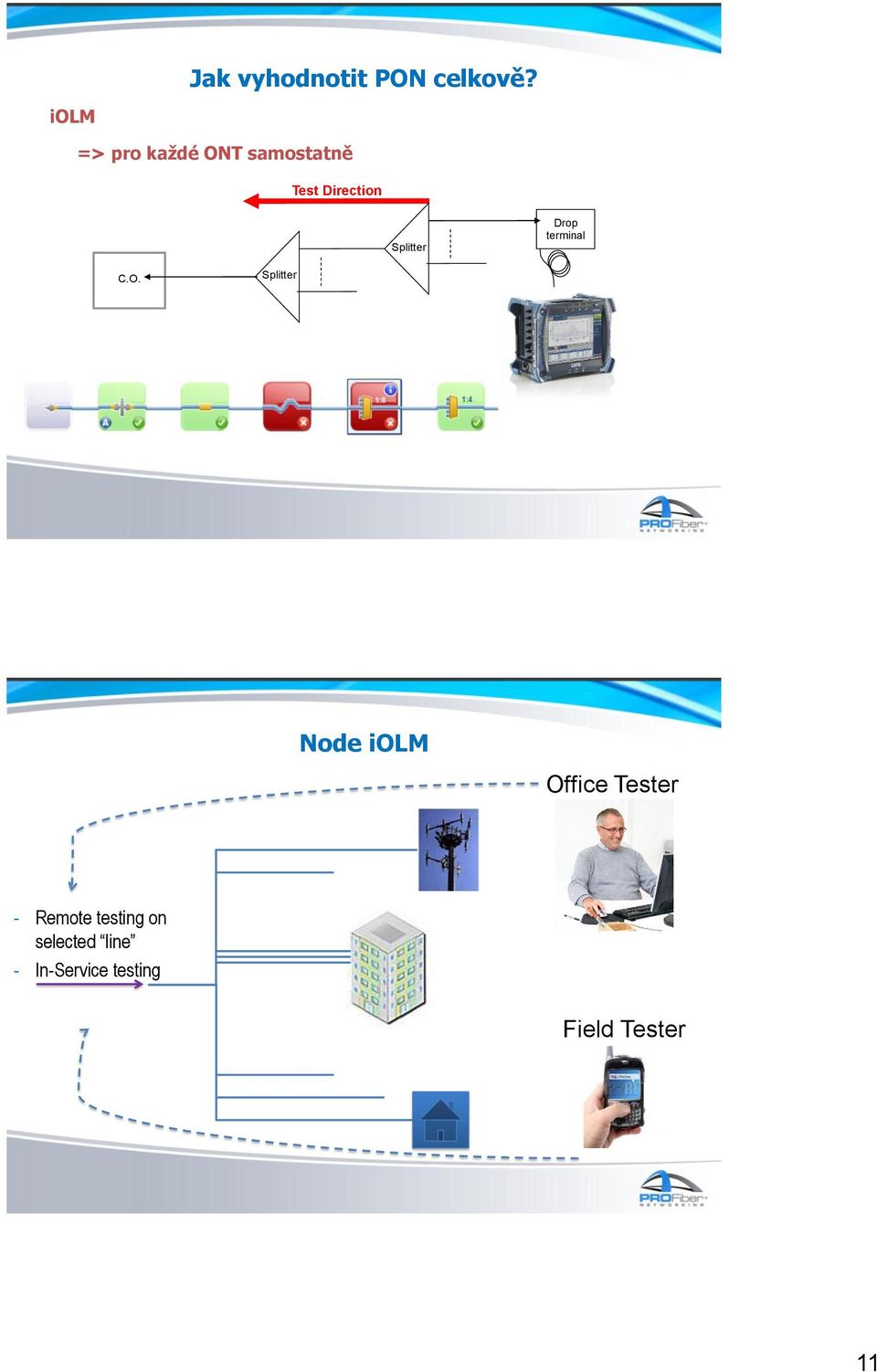

11 Jak vyhodnotit PON celkově? iolm => pro každé ONT samostatně Test Direction Splitter Drop terminal C.O. Splitter Node iolm Office Tester - Remote testing on selected line - In-Service testing Field Tester 11

12 PON pro monitoring Splitter ONT-1 ONT-2 ONT-3 ONT-4 ONT PON pro monitoring Splitter Porucha port-3 ONT-1 ONT-2 ONT-3 ONT-4 ONT-5 12

13 2. Měření Node iolm 3. Zpracování a zobrazení výsledků testu a topologie 1.Init. 1min.. Stejný princip jako iolm + multi-port + WEB service 13

14 Node iolm Schéma zapojení OLT OTDR TAM OS 10km 1 4 Splitter 240m 1 8 Splitter HRD: high-reflectance demarcation filter 22m 26m 30m 34m 38m 42m 46m HRD ONU Node iolm Verifikace - Kontrola útlumu end-to-end loss - Kontrola kontinuity - Aktivace testu přímo z terénu bez zásahu z OLT - Vysoká přesnost (dual-lambda) - Jednodušší než přímá metoda test, test.. 14

15 Demarkační bod FDT Izolace poruchy - Nutná návštěva zákazníka? - Který kabel/vlákno je opravdu zasažen? - Kdo je zodpovědný? HRD v budově/podlaží - Rozlišení 50-cm - Přehled všech zakončení DĚKUJEME ZA POZORNOST Pavel Kosour info@profiber.eu 15
