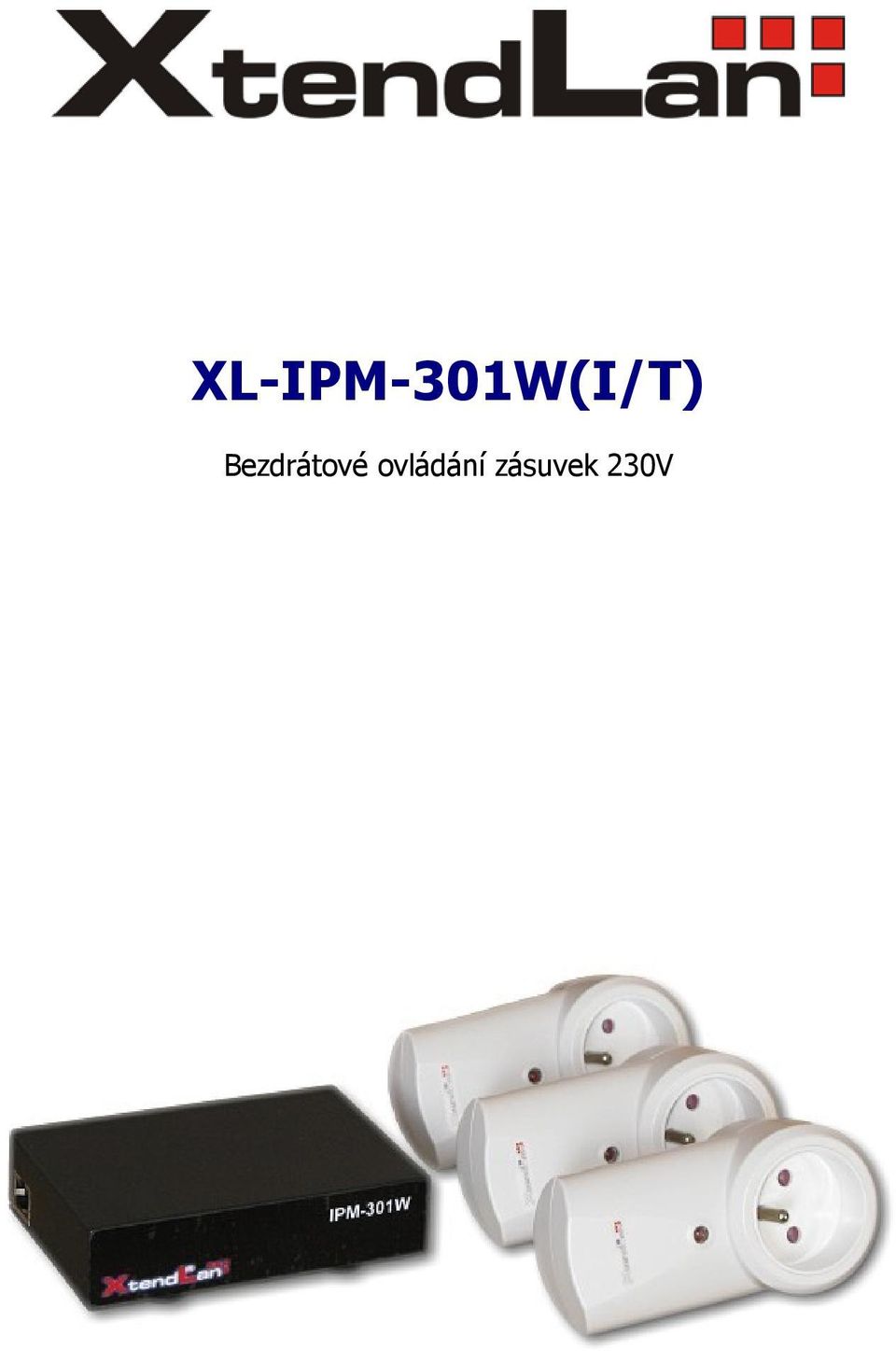

1 XL-IPM-301W(I/T) Bezdrátové ovládání zásuvek 230V

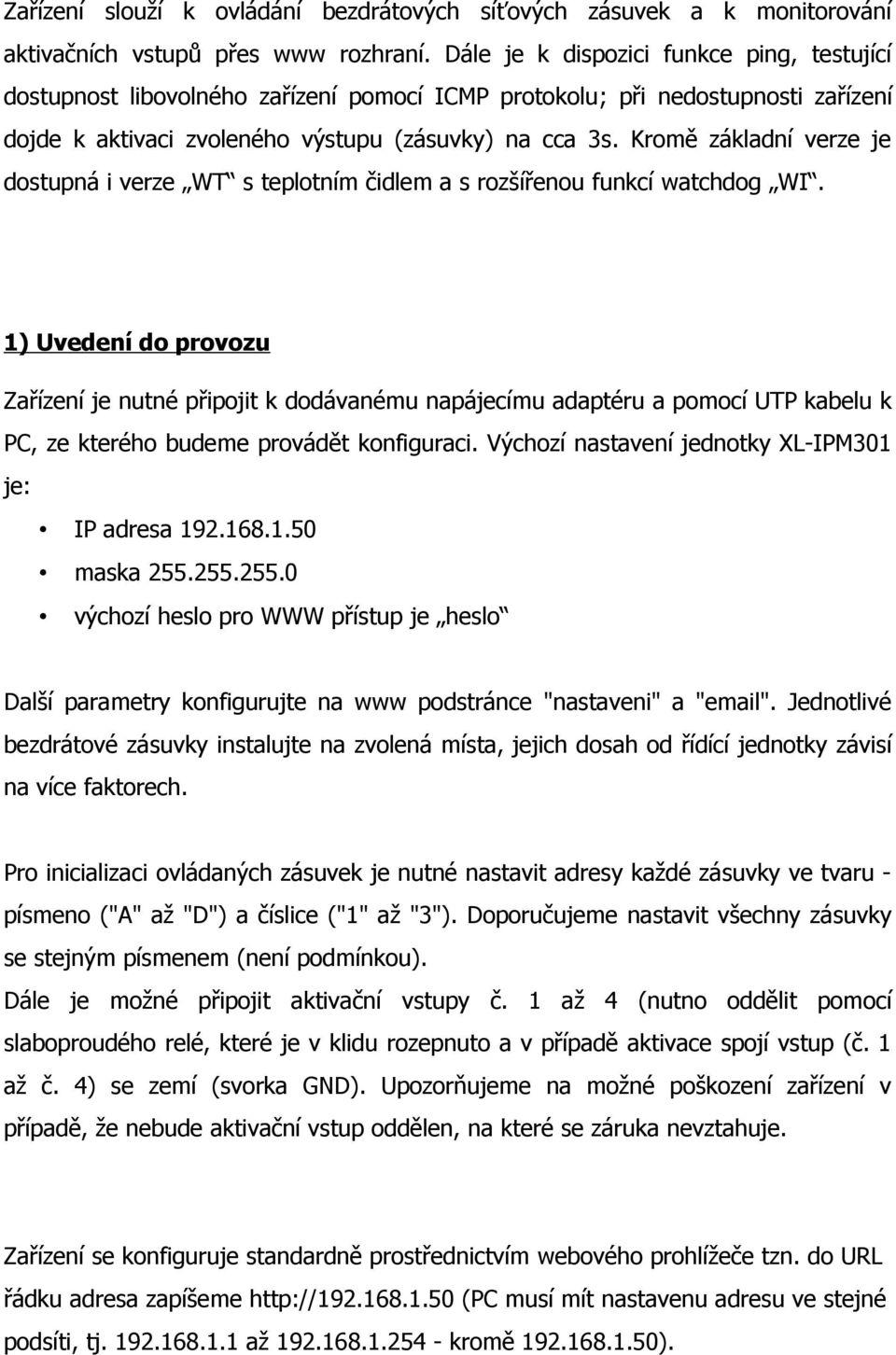

2 Zařízení slouží k ovládání bezdrátových síťových zásuvek a k monitorování aktivačních vstupů přes www rozhraní. Dále je k dispozici funkce ping, testující dostupnost libovolného zařízení pomocí ICMP protokolu; při nedostupnosti zařízení dojde k aktivaci zvoleného výstupu (zásuvky) na cca 3s. Kromě základní verze je dostupná i verze WT s teplotním čidlem a s rozšířenou funkcí watchdog WI. 1) Uvedení do provozu Zařízení je nutné připojit k dodávanému napájecímu adaptéru a pomocí UTP kabelu k PC, ze kterého budeme provádět konfiguraci. Výchozí nastavení jednotky XL-IPM301 je: IP adresa maska výchozí heslo pro WWW přístup je heslo Další parametry konfigurujte na www podstránce "nastaveni" a " ". Jednotlivé bezdrátové zásuvky instalujte na zvolená místa, jejich dosah od řídící jednotky závisí na více faktorech. Pro inicializaci ovládaných zásuvek je nutné nastavit adresy každé zásuvky ve tvaru - písmeno ("A" až "D") a číslice ("1" až "3"). Doporučujeme nastavit všechny zásuvky se stejným písmenem (není podmínkou). Dále je možné připojit aktivační vstupy č. 1 až 4 (nutno oddělit pomocí slaboproudého relé, které je v klidu rozepnuto a v případě aktivace spojí vstup (č. 1 až č. 4) se zemí (svorka GND). Upozorňujeme na možné poškození zařízení v případě, že nebude aktivační vstup oddělen, na které se záruka nevztahuje. Zařízení se konfiguruje standardně prostřednictvím webového prohlížeče tzn. do URL řádku adresa zapíšeme (PC musí mít nastavenu adresu ve stejné podsíti, tj až kromě ).

Kromě základní verze je dostupná i verze WT s teplotním čidlem a s rozšířenou funkcí watchdog WI.

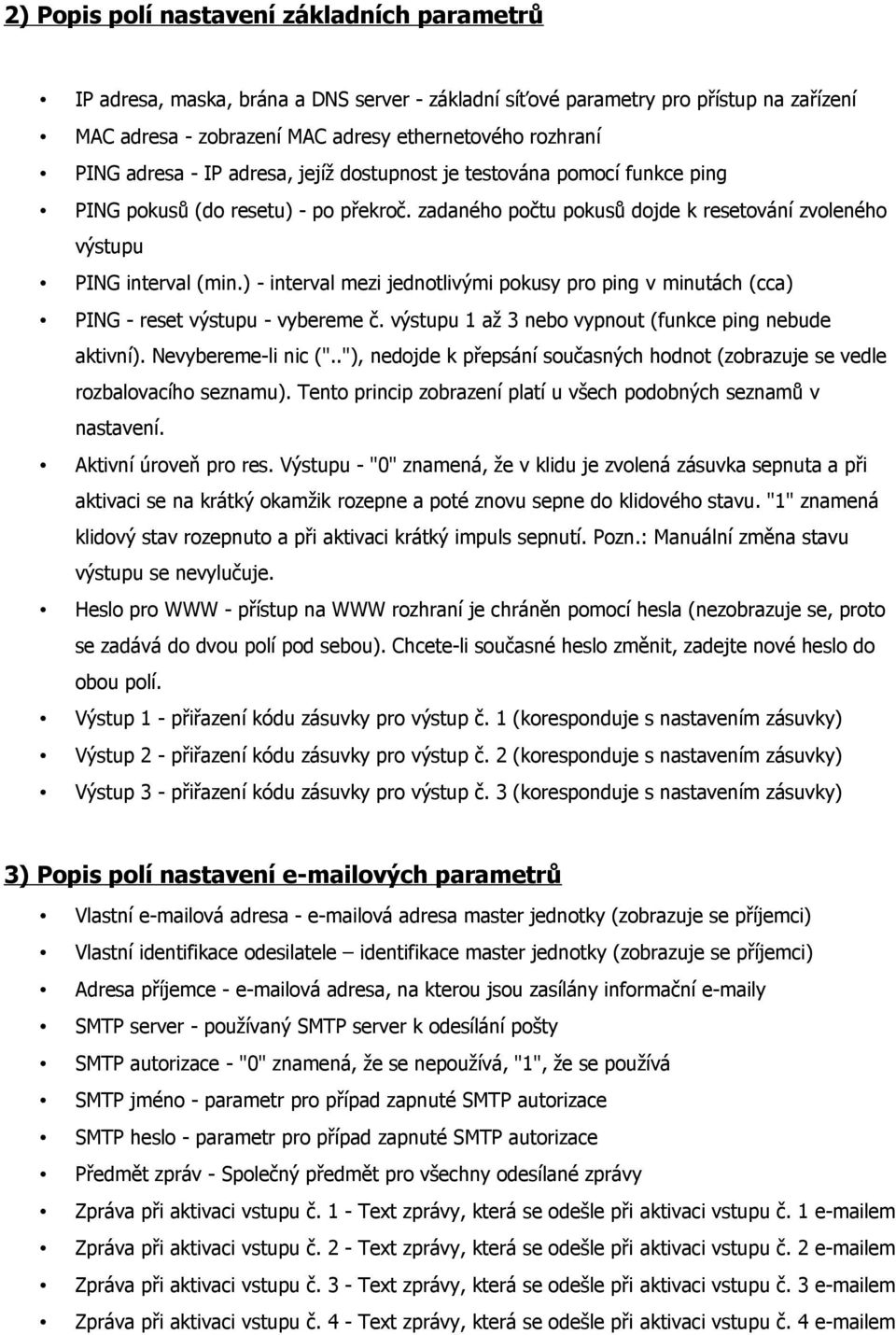

3 2) Popis polí nastavení základních parametrů IP adresa, maska, brána a DNS server - základní síťové parametry pro přístup na zařízení MAC adresa - zobrazení MAC adresy ethernetového rozhraní PING adresa - IP adresa, jejíž dostupnost je testována pomocí funkce ping PING pokusů (do resetu) - po překroč. zadaného počtu pokusů dojde k resetování zvoleného výstupu PING interval (min.) - interval mezi jednotlivými pokusy pro ping v minutách (cca) PING - reset výstupu - vybereme č. výstupu 1 až 3 nebo vypnout (funkce ping nebude aktivní). Nevybereme-li nic (".."), nedojde k přepsání současných hodnot (zobrazuje se vedle rozbalovacího seznamu). Tento princip zobrazení platí u všech podobných seznamů v nastavení. Aktivní úroveň pro res. Výstupu - "0" znamená, že v klidu je zvolená zásuvka sepnuta a při aktivaci se na krátký okamžik rozepne a poté znovu sepne do klidového stavu. "1" znamená klidový stav rozepnuto a při aktivaci krátký impuls sepnutí. Pozn.: Manuální změna stavu výstupu se nevylučuje. Heslo pro WWW - přístup na WWW rozhraní je chráněn pomocí hesla (nezobrazuje se, proto se zadává do dvou polí pod sebou). Chcete-li současné heslo změnit, zadejte nové heslo do obou polí. Výstup 1 - přiřazení kódu zásuvky pro výstup č. 1 (koresponduje s nastavením zásuvky) Výstup 2 - přiřazení kódu zásuvky pro výstup č. 2 (koresponduje s nastavením zásuvky) Výstup 3 - přiřazení kódu zásuvky pro výstup č. 3 (koresponduje s nastavením zásuvky) 3) Popis polí nastavení ových parametrů Vlastní ová adresa - ová adresa master jednotky (zobrazuje se příjemci) Vlastní identifikace odesilatele identifikace master jednotky (zobrazuje se příjemci) Adresa příjemce - ová adresa, na kterou jsou zasílány informační y SMTP server - používaný SMTP server k odesílání pošty SMTP autorizace - "0" znamená, že se nepoužívá, "1", že se používá SMTP jméno - parametr pro případ zapnuté SMTP autorizace SMTP heslo - parametr pro případ zapnuté SMTP autorizace Předmět zpráv - Společný předmět pro všechny odesílané zprávy Zpráva při aktivaci vstupu č. 1 - Text zprávy, která se odešle při aktivaci vstupu č. 1 em Zpráva při aktivaci vstupu č. 2 - Text zprávy, která se odešle při aktivaci vstupu č. 2 em Zpráva při aktivaci vstupu č. 3 - Text zprávy, která se odešle při aktivaci vstupu č. 3 em Zpráva při aktivaci vstupu č. 4 - Text zprávy, která se odešle při aktivaci vstupu č. 4 em

) - interval mezi jednotlivými pokusy pro ping v minutách (cca) PING - reset výstupu - vybereme č. výstupu 1 až 3 nebo vypnout (funkce ping nebude aktivní). Nevybereme-li nic (".

4 Pozn.k odesílání ů pokud je určitý vstup aktivován (spojen se svorkou GND), dojde k odeslání u (při chybě SMTP serveru se stále pokouší o opakované doručení), další při aktivaci téhož vstupu bude zaslán, pokud mezitím došlo k jeho deaktivaci. 4) Reset zařízení na výchozí hodnoty nastavení Při zapnutí napájení současně držíme resetovací tlačítko po dobu větší než 3s, pak jej pustíme a necháme ještě alespoň 10s připojené napájení. Po novém připojení napájení je možné Xl-IPM-301 konfigurovat jako v případě prvního uvedení do provozu na výchozích hodnotách nastavení. 5) Další poznámky k funkci Na hlavní stránce "index" je možné stisknout aktivační tlačítka pro zapnutí / vypnutí příslušných výstupů (je nutné nejprve přiřadit kód zásuvky - viz výše). Potvrzení o stavu výstupu se indikuje zaškrtnutím příslušného pole mezi tlačítky (odezva trvá v řádu sekund). Stav vstupů se indikuje rovněž zaškrtnutím příslušného pole (zaškrtnuté pole = aktivovaný vstup = spojení vstupu se svorkou GND). Zde se rovněž projevuje zpoždění v řádu sekund. Po odeslání tlačítkem "Uložit a odeslat" v nastavovacích podstránkách trvá cca 30 s, než se zařízení restartuje s novými hodnotami parametrů. Samotný náběh zařízení po připojení napájení trvá cca 20 s. 6) Fyzická rozhraní LED - indikuje přítomnost napájecího napětí z adaptéru K1 - souosý napájecí konektor (+ pól uvnitř) K2 - ethernet konektor S1, S2 - jack 3,5 stereo konektory pro připojení aktivačních signálů každý z nich má na plášti zapojen signál GND a zbylé signálové piny jsou připojeny vždy na dva aktivační signály

4) Reset zařízení na výchozí hodnoty nastavení Při zapnutí napájení současně držíme resetovací tlačítko po dobu větší než 3s, pak jej pustíme a necháme ještě alespoň 10s připojené napájení.

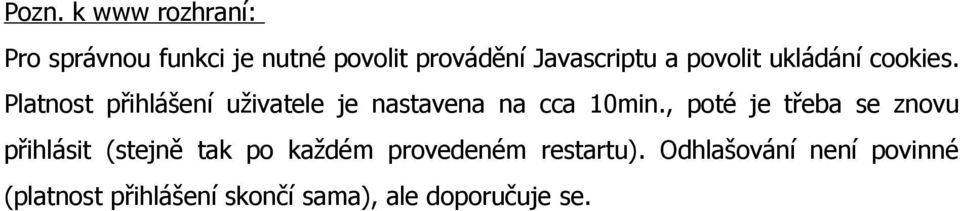

5 Pozn. k www rozhraní: Pro správnou funkci je nutné povolit provádění Javascriptu a povolit ukládání cookies. Platnost přihlášení uživatele je nastavena na cca 10min., poté je třeba se znovu přihlásit (stejně tak po každém provedeném restartu). Odhlašování není povinné (platnost přihlášení skončí sama), ale doporučuje se.

Platnost přihlášení uživatele je nastavena na cca 10min.
