1 easytrack GPS/GPRS monitorovací systém (bez registrace na server) návod na použití verze v1.46 a víc

2 OBSAH 1. HLAVNÍ FUNKCE SYSTÉMU EASYTRACK Hlavní funkce výrobku 1.3 Postup spuštìní systému do provozu 2. INSTALAÈNÍ NASTAVENÍ Nastavení pomocí USB pøipojení 2.2 Další nastavení Kontrola stavu modulu Nastavení parametrù Nastavení parametrù GPRS / GPS nastavení Nastavení telefonních èísel Nastavení poplachu Nastavení Relé výstupu Správa napájení Zmìna hesla modulu 2.7 Ètení událostí Verze modulu 2.9 Programování modulu pomocí sms zpráv 3. VENKOVNÍ PRVKY A JEJICH FUNKCE V MODULU EASY TRACK Umístìní SIM karty 3.2 Signalizaèní LED dioda na modulu 3.3 Zvuková signalizace 3.4 Signalizace LED diody na GPS pøijímaèi 3.5 Schéma zapojení 3.6 RESET tlaèítko 5. ØEŠENÍ PROBLÉMÙ Popis poruchy LED dioda na modulu a na GPS pøijímaèi jsou trvale vypnuté Není GSM signál nebo jeho intenzita je nízká Není GPS signál nebo jeho intenzita je nízká Relé výstup se neaktivuje 6. TECHNICKÉ INFORMACE 6.1 Technické parametry modulu Možné pøíèiny poruchy V pøípadì, že se modul nachází v úsporném režimu, LED diody jsou vypnuté. Modul pøepnete do normálního režimu zapnutím zapalování nebo vyvoláním poplachu. Pokud je modul v normálním režimu a LED diody nesvietia, zkontrolujte napájení nebo polaritu napájení. Zkontrolujte, zda je SIM karta správnì vložena do modulu. Zkontrolujte pøipojení a umístìní GSM antény. Zkontrolujte, zda pøi instalaci nedošlo k poškození pøívodního kabelu k anténì. Po pøipojení napájení modulu se pøijímaè mùže inicializovat až 5 minut. Zkontrolujte pøipojení a umístìní GSM antény. Zkontrolujte, zda pøi instalaci nedošlo k poškození pøívodního kabelu k anténì. Zkontrolujte nastavení výstupu a jeho pøipojení - napájecí napìtí: VDC - proudový odbìr v normálním režimu: 120mA - proudový odbìr v úsporném režimu: 20mA -- 12V, 12mA -- 24V - maximální proudový odbìr: 500mA V, 250mA --24V - relé výstup: 5A -- 24V - provozní teplota: - 20 C C - pøenosová frekvence: GSM 850/900/1800/1900MHz - rozmìry modulu: 84x72x32 mm - rozmìry GPS pøijímaèe: 65x42x18 mm - váha modulu: 200g 4. POPIS INSTALACE Montáž 4.2 Uvedení modulu do provozu 4.3 Test funkènosti modulu 5. ØEŠENÍ PROBLÉMÙ TECHNICKÉ INFORMACE Technické parametry modulu 2 17

3 3.6 RESET tlaèítko Zdemontujte plastový kryt modulu. RESET tlaèítko je umístìné na plošném spoji na stranì USB konektoru. Funkce RESET tlaèítka: -- krátkým zmáèknutím tlaèítka (do 1sec.) zastavíte pøenos všech aktuálních poplachových volání a posílání SMS zpráv -- dlouhé zmáèknutí tlaèítka zastaví pøenos všech aktuálních poplachových volání a posílání SMS zpráv a nastaví heslo modulu na pùvodní nastavení (1111). Tlaèítko držte zmáèknuté minimálnì 4 vteøiny, dokud se LED dioda nerozbliká støídavì na zeleno a èerveno. Bìhem blikání pusśte tlaèítko. Pokud budete tlaèítko držet zmáèknuté déle než 6 vteøin, heslo modulu se nenastaví na pùvodní. 4. POPIS INSTALACE 4.1 Montáž - nemontujte modul do míst, kde mùže být rušený silným elektromagnetickým pólem (napø. u elektromotorù) - nemontujte modul do mokrých a vlhkých míst vozidla - pøipojení GSM antény: anténu pøipojte do FME-M konektoru. Pøipojujte jen GSM anténu dodávanou v balení. Anténu umístìte tak, aby nebyla stínìná velkými kovovými plochami. Upozornìní: v pøípadì, že je ve vozidle nainstalovaný autoalarm s ultrazvukovými snímaèi, anténu umístìte tak, aby nebyla v jejich blízkosti, protože mùže narušovat jejich provoz a zpùsobovat falešné poplachy. - GPS pøijímaè: umístìte tak, aby nebyl na viditelném místì a nebyl stínìný kovovými èástmi vozidla. Pro nejlepší pøíjem satelitního signálu umístìte GPS pøijímaè tak, aby mìl pøímou viditelnost na oblohu a jeho poloha by mìla být vodorovná. Magnetická èást pøijímaèe by mìla být na spodní stranì pøijímaèe. - na napájecí vodiè doporuèujeme zapojit 5A pojistku nìkde na skryté místo, aby byla v pøípadì potøeby dostupná. 4.2 Uvedení modulu do provozu Aktivujte SIM kartu a ujistìte se, že je funkèní. Vypnìte PIN kód a odkazové služby na SIM kartì. Ujistìte se, že SIM karta je umístìná v modulu správnì. Ujistìte se, že GSM anténa je správnì pøipojená do modulu. Ujistìte se, že vodièe jsou pøipojené podle schématu zapojení. Ujistìte se, že místo, kde jste pøipojení na napájení, je možné proudovì zatížit pøipojením modulu. Klidový odbìr modulu je 120mA. Pøipojte napájení modulu. 4.3 Test funkènosti modulu Po instalaci pøezkoušejte funkènost modulu podle následovného postupu: Zkontrolujte informace o intenzitì GSM signálu a poètu pøístupných satelitù. V pøípadì propojení s alarmem nebo pøipojením nouzového PANIC tlaèítka pøezkoušejte vyvolat poplachy a zkon trolujte posílání SMS zpráv a volání na zadaná telefonní èísla a zkontrolujte souøadnice v pøijaté SMS s pozicí vozidla. V pøípadì zapojení relé výstupu pøezkoušejte jeho funkènost. Nejjednodušší zpùsob, jak ho otestujete je, že odpojíte jeden vodiè z GPS pøijímaèe nebo ho zastíníte (po 1 minutì od vypnutí zapalování) nebo pošlete aktivaèní SMS zprávu. Pokud všechny testované funkce fungují správnì, zaøízení je pøipravené na používání. 1. HLAVNÉ FUNKCE SYSTÉMU EASYTRACK EasyTRACK je GPS a GPRS monitorovací systém, který pøi aktivování poplachu podle nastavení uskuteèòuje volání na nastavená uživatelská telefonní èísla nebo telefonní èísla pultu centrální ochrany a posílá SMS zprávy o poplachu. Upozornìní: Pøed instalací si pozornì pøeètìte instrukce a doporuèení uvedené v návodu. Zaøízení musí být nainstalované a používané v souladu s tímto návodem. Zaøízení je urèené pro montáž do všech motorových vozidel s 12 a 24 voltovým elektrickým systémem. Zaøízení musí být pøipojené na +12 nebo +24V a ukostøené záporným pólem. Výrobce ani prodejce nezodpovídají za pøípadné škody vyplývající z nesprávné instalace, používání, provozování èi ovládání výrobku odlišnì od návodu na používání. Neodborným zásahem do zaøízení, nebo jeho úpravou, hrozí riziko poškození samotného zaøízení nebo elektrické sítì automobilu a ztráta záruky. Pro správnou a bezchybnou èinnost výrobku doporuèujeme instalaci svìøit odbornému servisu. 1.1 HLAVNÍ FUNKCE VÝROBKU Pro provoz hlavních funkcí systému EasyTrack je potøebná GSM SIM karta vhodná pro hlasová volání, posílání SMS zpráv a je potøebné, aby byla aktivovaná služba CLIP. Hlavní funkce: pøi aktivování poplachu z autoalarmu nebo panic poplachu modul uskuteèní hovor nebo pošle SMS zprávu s GPS souøadnicemi polohy vozidla na nastavená uživatelská telefonní èísla nebo na èísla pultu centrální ochrany. aktivování poplachu zmìnou GPS polohy vozidla pøi vypnutém zapalování. Modul uskuteèní hovor nebo pošle SMS zprávu s GPS souøadnicemi polohy vozidla na nastavená uživatelská telefonní èísla nebo na èísla pultu centrální ochrany. po prozvonìní z telefonního èísla (musí být povolená funkce), modul pošle SMS zprávu s aktuální polohou, rychlostí vozidla, info o zapnutí zapalování, poèet satelitù v dosahu, síla GSM signálu a GPRS spojení. pøi náhlé ztrátì GSM a GPS signálu pøi vypnutém zapalování je vyvolaný poplach a aktivovaný výstup, který je možné pøipojit na sirénu. 1.2 POSTUP SPUŠTÌNÍ SYSTÉMU DO PROVOZU Po zakoupení systému postupujte podle následovných krokù pro uvedení systému do provozu: 1. Zakupte si SIM kartu a aktivujte si vhodný balík služeb 2. Nainstalujte systém do vozidla. 3. Vykonejte test funkènosti (pøezkoušejte uskuteènìní volání a posílání SMS zpráv pøi aktivování poplachu z autoalarmu nebo panic poplach) 4. Zmìòte si heslo modulu pro pøipojení pomocí USB kabelu kvùli ochranì nastavení jednotky. 5. Spusśte systém do provozu 2. INSTALAÈNÍ NASTAVENÍ Instalaèní nastavení by mìli provádìt pouze autorizované servisy. V pøípadì potøeby odborné pomoci kontaktujte svého distributora. Pøi programování v programu easytrack programmer si mùžete nastavit jazyk, který Vám vyhovuje, v pravém dolním rohu programovacího okna, kde jsou ikony vlajek s podporovanými jazyky. 2.1 NASTAVENÍ POMOCÍ USB PØIPOJENÍ Pøipojte øídící jednotku na napájení Spusśte program EasyTrack Programmer Vyberte zpùsob pøipojení (Modul je pøipojený k poèítaèi pøes USB kabel) Propojte modul pomocí USB kabelu s PC Modul má z výroby nastavené pøístupové heslo Pokud toto heslo nebylo zmìnìné, Easy Track Programer se automaticky spojí s modulem. Pokud jste heslo modulu zmìnili, zobrazí se Vám okno pro zadání hesla ke vstupu do modulu. Zadejte pøístupové heslo. Pokud jste zadali správné heslo, Easy Track Programer se spojí s modulem a mùžete pokraèovat v nastavování funkcí Po nastavení modulu jsou k dispozici funkce sledování atd. 16 3

4 3. VENKOVNÍ PRVKY A JEJICH FUNKCE V MODULU EASY TRACK 3.1 Umístìní SIM karty Otevøete kryt na modulu pod LED diodou a vložte SIM kartu do modulu. Kryt opìt zavøerte. 3.2 Signalizaèní LED dioda na modulu LED dioda svítí trvale èervenì LED dioda pomalu bliká støídavì na èerveno na zeleno LED dioda bliká rychle na èerveno modul pøipojen na napájení, probíhající reset modulu, bez GSM nebo GPRS signálu probíhá odesílání dat do øídící jednotky probíhá posílání SMS nebo volání po vyvolaném poplachu 3.4 Signalizace LED diody na GPS pøijímaèi LED dioda bliká èervenì LED dioda svítí trvale èervenì vyhledávání satelitù pozice zamìøena 3.5 Schéma zapojení 2.2 Další nastavení Po úspìšném pøipojení k modulu máte k dispozici další možnosti nastavení modulu v menu Stav modulu a Nastavení parametrù. Bez spojení záložní baterie +12/24V relé výstup ( -- ) volitelný reproduktor vstup z alarmu tísòové tlaèítko PANIK zapalování (+12/24V) zelený kostra vozidla žlutý GPS prijímaè èerný baterie vozidla UPOZORNÌNÍ: Napájení modulu mùže být 12V nebo 24V. V pøípadì použití záložního akumulátoru je potøebné dodržet stejné napìtí jako je napájení vozidla! Poznámka: tísòové tlaèítko PANIC, volitelný reproduktor a záložní akumulátor nejsou souèástí balení. UPOZORNÌNÍ: pøi instalaci záložního akumulátoru vìnujte zvýšenou pozornost jeho umístìní, aby nedošlo ke zkratu kontaktù a následnému pøehøátí akumulátoru, pøípadnì až k požáru vozidla. Nesprávným zapojením GPS pøijímaèe mùže dojít k jeho poškození a ztrátì záruky na zaøízení! 4 15

5 TEXT Pøíkazové SMS NASTAVENÍ FUNKCE SMS ODPOVÌÏ NA PROVEDENÍ PØÍKAZU *RA=DD# vypnutý roaming & data neukládá ROAM:DIS,COLL:DIS *RA=DE# vypnutý roaming & dáta ukládá ROAM:DIS,COLL:EN *RA=EE# zapnutý roaming & dáta ukládá ROAM:EN,COLL:EN nastavení uživatelských tel. èísel Kontrola stavu modulu *T1=tel.èíslo,xx# *T2=tel.èíslo,xx# *T3=tel.èíslo,xx# *T4=tel.èíslo,xx# napøíklad: *T1= ,ED# *C1=tel.èíslo# *C2=tel.èíslo# *S1=tel.èíslo# *S2=tel.èíslo# namísto xx napište: EE: po prezvonení pošle SMS o pozici a akceptuje povelové SMS ED: po prezvonení pošle SMS o pozici a neakceptuje povelové SMS DE: po prezvonení nepošle SMS o pozici a akceptuje povelové SMS DD: po prezvonení nepošle SMS o pozici a neakcep - tuje povelové SMS Nastavení prvního a druhého tel. èísla, na pult centrální ochrany Nastavení prvního a druhého tel. èísla na které prepošle pøijaté SMS zprávy PHONE NR. CHANGED CENTRAL PHONE NR. CHANGED SMS FORWARD NR CHANGED *ALEN# Relé výstup povolen (v pøípadì zarušení signálù) Alarm: ON. *ALDIS# Relé výstup zakázán (v pøípadì zarušení signálù) Alarm: OFF. *ON# Aktivace relé výstupu Relay ON *OFF# Deaktivace relé výstupu Relay OFF *ON1-999# Aktivace relé výstupu na zadaný èas (1-999) Relay ON (1-999 sec.) *INFO# Zaslání SMS zprávy o aktuální poloze Pokud po odeslání pøíkazové SMS dostanete odpovìï a pøijatá SMS obsahuje text podle výše uvedené tabulky, úprava funkce nebo aktivace výstupu probìhla úspìšnì. Pokud pøijatá SMS obsahuje jednu z následujících zpráv, úprava funkce byla neúspìšná. Pokud odpovìï SMS obsahuje jednu z následujúcich zpráv, je úprava neúspìšná. Dùvod(y) a chybná èást(i) v pøíkazové SMS je uvedená v závorkách: TEXT PØIJETÉ SMS VYSVÌTLIVKY ERROR: MISSING PARAMETER (...) v textu povelové SMS chybí parametr = SYNTAX ERROR (...) INDEX ERROR (...) povel nebo znak povelu byl zadán chybnì èíslo nebo znak povelu byl zadán chybnì ERROR: INVALID PARAM (...) povelový parametr je chybný za = Upozornìní: Je dùležité, aby každá pøíkazová zpráva zaèínala znakem * a musí konèit znakem #! V jedné pøíkazové SMS zprávì je možné poslat i více pøíkazù naraz. Zaèátek a konec pøíkazu musí obsahovat výše uvedené znaky. Maximální délka SMS zprávy je 160 znakù. Pokud bude obsahovat více znakù, modul bude akceptovat jen prvních 160 znakù. Zapalování: aktuální stav zapalování (zapnuté / vypnuté) Vstup z alarmu: aktuální stav vstupu pøipojeného k autoalarmu (bez signálu / poplach) - vstup není povinné pøipojovat. Podrobnosti najdete v èásti Nastavení poplachu Panic tlaèítko: aktuální stav vstupu na pøipojení panic tlaèítka (bez signálu / panic alarm) GPRS: Pøipojená domovská síś/ bez spojení domovská síś (pøipojené bude jen pøi pøipojení na server!) GPS signálu: stav GPS satelitního signálu a poèet zjištìných satelitù. (OK (x) / Bez signálu), (x) znamená poèet satelitù, které zjistí GPS pøijímaè (minimální poèet satelitù pro pøesný výpoèet GSP souøadnic je 6) GSM signál: hodnota GSM signálu (zobrazená v grafické podobì od 0-31). Popis tabulky událostí o Datum/èas: dátum a èas události o Události: popis událostí o Contact ID kód: události Kontakt-ID kód (pro signalizaci na pult centrální ochrany) o G: GPRS signalizace stavu o T1-T4: signalizace na telefonní èísla 1-4 o S1-S4: SMS zprávy na telefonní èísla 1-4 o C1-C2: signalizace na pult centrální ochrany prostøednictvím hlasového hovoru o Stav: stav událostí (Zpracované, Odložené, Zastavené, Dokonèené) 14 5

6 Zobrazené znaky ve sloupcích T1-T4, S1-S4 a C1-C2: o? - probíhá zpracování signálu o * - signalizace úspìšného hovoru nebo odeslání SMS zprávy o R - signalizace už jiným zpùsobem, a proto další signalizace není nutná o! - Signalizace selhala o S - poplach byl zastavený, proto signalizace už není potøebná o T - signalizace timeout Pokud budete držet kurzor nad konkrétní událostí v tabulce, zobrazí se Vám detaily o události. Obnov seznam: po kliknutí na obnov seznam se aktualizuje seznam v tabulce událostí. Tento seznam se automaticky aktualizuje po každé nové události. Zrušení poplachu: Aktivovaný poplach deaktivujete kliknutím na Zrušení poplachu Restart modulu: V pøípadì potøeby mùžete modul restartovat kliknutím na Restart modulu Dlouhý výpis >>>: Kliknutím na Dlouhý výpis, se Vám v samostatném oknì zobrazí podrobný výpis událostí. Více informací najdete v kapitole 2.8 Zprávy o stavu modulu: V tomto oknì se zobrazují poslední zprávy z modulu seøazené podle èasu vzniku. Toto okno mùžete kdykoli vymazat kliknutím na Vymaž okno zprávy Detaily o spojení >>>: Kliknutím na Detaily o spojení otevøete okno, ve kterém se zobrazují podrobné infor mace o událostech, které se konají v rámci modulu (slouží jen na øešení problémù) Informace zobrazující se v pravé èásti okna je možné zastavit nebo spustit kliknutím na Start / Stop Z výroby je heslo modulu nastavené na Pokud toto heslo nezmìníte, modul nebude vyžadovat zadání hesla pøi pokusu o spojení s ním. Jakmile heslo zmìníte, pøi každém pokusu o spojení musíte zadat heslo. Aktuální heslo je možné zmìnit po kliknutí na ikonu, která se nachází v sekci Nastavení parametrù. Po kliknutí se zobrazí tabulka zmìny hesla. Do kolonky Staré heslo zadejte souèasné heslo (z výroby 1111). Do kolonky Nové heslo zadejte heslo, které chcete používat (heslo se skládá z èíslic od 0-9). Do kolonky Opakovat nové heslo zadejte znovu nové heslo pro jeho potvrzení a kliknìte na OK. Heslo je zmìnìné. Pokud se políèko OK nevysvítí, pravdìpodobnì nemáte stejné nové heslo ve druhé a tøetí kolonce nebo nemáte vyplnìné všechny kolonky. Pokud jste zapomnìli heslo modulu, je možné modul nastavit na pùvodní nastavení z výroby pomocí tlaèítka reset. Podrobnosti najdete v kapitole Tlaèítko reset. 2.7 Ètení událostí Po úspešném spojení s modulem je v sekci Stav modulu k dispozici Dlouhý výpis událostí pamìti modulu. Po kliknutí na dlouhý výpis se zobrazí tabulka s výpisem událostí. Požadovaná délka výpisu: tady si mùžete nastavit, kolik posledních událostí chcete zobrazit. Zobrazené budou od nejnovìjší události. Maximálnì se dá zobrazit posledních 200 událostí. Kliknutím na naèti výpis událostí se zobrazí události uložené v pamìti modulu. Popis jednotlivých událostí najdete v kapitole 2.4. Kontrola stavu modulu. Seznam zobrazených událostí je možné exportovat do souborù ve tøech formátech: o Excel: formát Microsoft Excel o CSV: textový soubor, ve sloupcích, oddìlených èárkou o TXT: textový soubor, ve sloupcích, oddìlených èárkou 2.8 Verze modulu Verze firmwaru modulu se automaticky zobrazí po úspešném pøipojení s modulem v pravé horní èásti hlavního okna. Co se z tìchto informací dozvíte: Typ modulu: EasyTrack Firmware verze: v Programování modulu pomocí SMS zpráv Telefonní èísla uložená v modulu, roamingové nastavení a aktivování poplachového relé výstupu je možné mìnit i prostøednictvím SMS zpráv poslaných z telefonních èísel uložených v modulu, u kterých byla tato funkce povolená. Text SMS pøíkazové zprávy a její popis je uvedený v následovné v tabulce: 6 13

7 REŽIM OVLÁDÁNÍ RELÉ (neplatí pøi pøíkazové SMS) Nepretržitá signalizace bìhem celé doby poplachu: po vyvolání poplachu je relé výstup zapnutý trvale na nastavenou délku. Prvních 30 vteøin krátce pøerušené signály, potom nepretržitý signál: po vyvolání poplachu je releový výstup prvních 30 vteøin pøerušovanì spínaný (2 impulzy za 10 sec.) a potom trvale zapnutý až do uplynutí nastavené délky poplachu. 2.4 Nastavení parametrù Kliknutím na Nastavení parametrù se v oknì zobrazí následovná tabulka: Správa napájení Vzhledem na to, že proudový odbìr modulu je pomìrnì vysoký (80-120mA v závislosti na kvalitì GSM signálu), mùže dojít v pøípadì delšího parkování vozidla k vybíjení akumulátoru vozidla. Proto je potøebné povolit automatický pøechod do úsporného režimu (zaškrtnutím políèka aktivujete funkci). Spotøeba modulu v úsporném režimu je pø i 12V - 20mA a pøi 24V - 12mA. Zpoždìní pøechodu do úsporného režimu po vypnutí zapalování (1-255 hodin): pokud je povolený automatický pøechod do úsporného režimu, je možné nastavit délku, pokud se modul pøepne do úsporného režimu od hodin. Z výroby je nastavená hodnota 48 hodin. GPRS testovací pøenos v úsporném režimu ( minut): GPRS testovací pøenos v úsporném režimu je možné nastavit od minut. Z výroby je nastavená hodnota 30 minut. Upozornìní: v úsporném režimu je GPS pøijímaè vypnutý, a proto se neaktivuje poplach Pohyb bez zapalování. Modul se automaticky pøepne do normálního režimu zapnutím zapalování. V úsporném režimu je poplachový vstup z alarmu a PANIC poplach plnì funkèní. Automatická ochrana autobaterie vozidla Modul je vybavený funkcí automatické ochrany baterie vozidla, která je nezávislá na automatickém pøechodu do úsporného režimu. Tato funkce se automaticky aktivuje, když napìtí baterie vozidla klesne pod nastavenou dobu (od 11,8(23,6) do 11(22)V), nejménì na dobu 5 minut. Modul potom pracuje stejnì jako pøi automatickém pøechodu do úsporného režimu. 2.6 Zmìna hesla modulu Popis funkcí jednotlivých ikon: naèti data se souboru ulož data do souboru naèti údaje z modulu zapiš údaje do modulu Pomocí tìchto ètyø ikon mùžete jednoduše ukládat, naèítat a archivovat nastavení z daného modulu. 2.5 Nastavení parametrù Jednotlivé parametry modulu upravíte kliknutím na menu, které chcete nastavit. Jednotlivé èásti menu jsou popsané v následovných kapitolách: 12 7

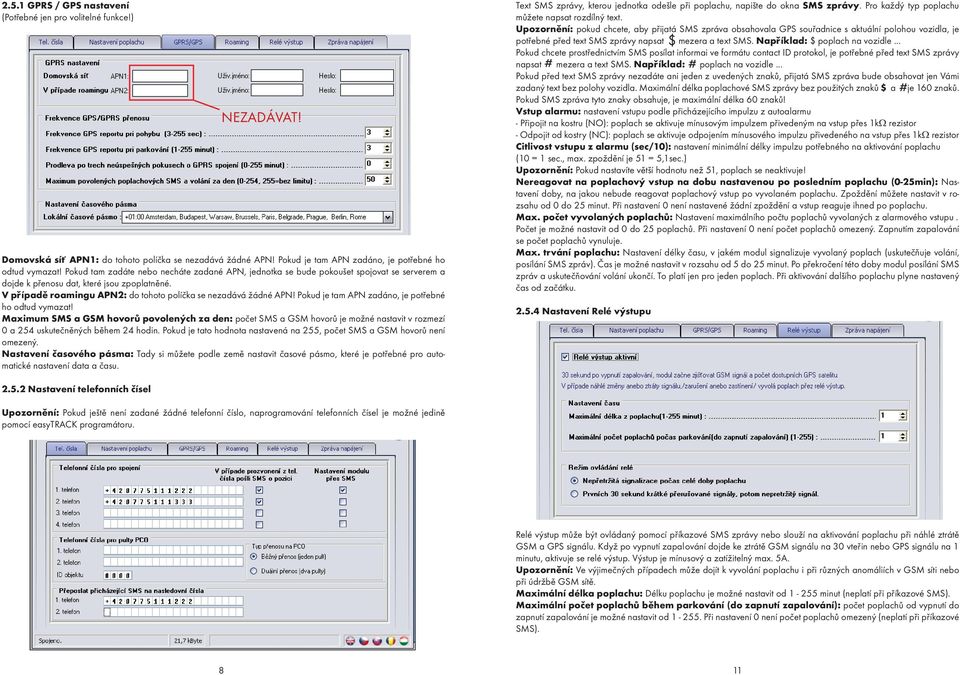

8 2.5.1 GPRS / GPS nastavení (Potøebné jen pro volitelné funkce!) NEZADÁVAT! Domovská síś APN1: do tohoto políèka se nezadává žádné APN! Pokud je tam APN zadáno, je potøebné ho odtud vymazat! Pokud tam zadáte nebo necháte zadané APN, jednotka se bude pokoušet spojovat se serverem a dojde k pøenosu dat, které jsou zpoplatnìné. V pøípadì roamingu APN2: do tohoto políèka se nezadává žádné APN! Pokud je tam APN zadáno, je potøebné ho odtud vymazat! Maximum SMS a GSM hovorù povolených za den: poèet SMS a GSM hovorù je možné nastavit v rozmezí 0 a 254 uskuteènìných bìhem 24 hodin. Pokud je tato hodnota nastavená na 255, poèet SMS a GSM hovorù není omezený. Nastavení èasového pásma: Tady si mùžete podle zemì nastavit èasové pásmo, které je potøebné pro automatické nastavení data a èasu. Text SMS zprávy, kterou jednotka odešle pøi poplachu, napište do okna SMS zprávy. Pro každý typ poplachu mùžete napsat rozdílný text. Upozornìní: pokud chcete, aby pøijatá SMS zpráva obsahovala GPS souøadnice s aktuální polohou vozidla, je potøebné pøed text SMS zprávy napsat S mezera a text SMS. Napøíklad: $ poplach na vozidle... Pokud chcete prostøednictvím SMS posílat informai ve formátu contact ID protokol, je potøebné pøed text SMS zprávy napsat mezera a text SMS. Napøíklad: poplach na vozidle... Pokud pøed text SMS zprávy nezadáte ani jeden z uvedených znakù, pøijatá SMS zpráva bude obsahovat jen Vámi zadaný text bez polohy vozidla. Maximální délka poplachové SMS zprávy bez použitých znakù $ a je 160 znakù. Pokud SMS zpráva tyto znaky obsahuje, je maximální délka 60 znakù! Vstup alarmu: nastavení vstupu podle pøicházejícího impulzu z autoalarmu - Pøipojit na kostru (NO): poplach se aktivuje mínusovým impulzem pøivedeným na vstup pøes 1kΩ rezistor - Odpojit od kostry (NC): poplach se aktivuje odpojením mínusového impulzu pøivedeného na vstup pøes 1kΩ rezistor Citlivost vstupu z alarmu (sec/10): nastavení minimální délky impulzu potøebného na aktivování poplachu (10 = 1 sec., max. zpoždìní je 51 = 5,1sec.) Upozornìní: Pokud nastavíte vìtší hodnotu než 51, poplach se neaktivuje! Nereagovat na poplachový vstup na dobu nastavenou po posledním poplachu (0-25min): Nastavení doby, na jakou nebude reagovat poplachový vstup po vyvolaném poplachu. Zpoždìní mùžete nastavit v rozsahu od 0 do 25 minut. Pøi nastavení 0 není nastavené žádní zpoždìní a vstup reaguje ihned po poplachu. Max. poèet vyvolaných poplachù: Nastavení maximálního poètu poplachù vyvolaných z alarmového vstupu. Poèet je možné nastavit od 0 do 25 poplachù. Pøi nastavení 0 není poèet poplachù omezený. Zapnutím zapalování se poèet poplachù vynuluje. Max. trvání poplachu: Nastavení délky èasu, v jakém modul signalizuje vyvolaný poplach (uskuteèòuje volání, posílání SMS zpráv). Èas je možné nastavit v rozsahu od 5 do 25 minut. Po pøekroèení této doby modul posílání SMS zpráv a uskuteèòování volání ukonèí. To platí jen pro jeden poplach. Pøi aktivování dalšího poplachu plyne nastavený èas od zaèátku Nastavení Relé výstupu Nastavení telefonních èísel Upozornìní: Pokud ještì není zadané žádné telefonní èíslo, naprogramování telefonních èísel je možné jedinì pomocí easytrack programátoru. Relé výstup mùže být ovládaný pomocí pøíkazové SMS zprávy nebo slouží na aktivování poplachu pøi náhlé ztrátì GSM a GPS signálu. Když po vypnutí zapalování dojde ke ztrátì GSM signálu na 30 vteøin nebo GPS signálu na 1 minutu, aktivuje se relé výstup. Výstup je mínusový a zatížitelný max. 5A. Upozornìní: Ve výjimeèných pøípadech mùže dojít k vyvolání poplachu i pøi rùzných anomáliích v GSM síti nebo pøi údržbì GSM sítì. Maximální délka poplachu: Délku poplachu je možné nastavit od minut (neplatí pøi pøíkazové SMS). Maximální poèet poplachù bìhem parkování (do zapnutí zapalování): poèet poplachù od vypnutí do zapnutí zapalování je možné nastavit od Pøi nastavení 0 není poèet poplachù omezený (neplatí pøi pøíkazové SMS). 8 11

9 NASTAVENÍ PARAMETRÙ POMOCÍ SMS ZPRÁVY: modul akceptuje pøíkazové SMS zprávy z telefonních èísel uložených v pamìti modulu a mají povolený tento parametr. (modul odešle SMS zprávu obsahující výsledek nastavení.) Telefonní èísla na pulty PCO: Tady mùžete nastavit telefonní èísla na pulty centrální ochrany (PCO) ID objektu: ètyømístné digitalní identifikaèní èíslo uživatele (složené z èísel , nebo znakù A, B, C, D, E, F), nevyhnutelné pro identifikaci objektu pultem centrální ochrany. Typ spojení s pultem PCO: bìžné hlášení (jeden pult centrální ochrany), duální pøenos (dva pulty centrální ochrany) Pøeposlat pøicházející SMS na následovná èísla: SMS zprávy pøijaté na telefonní èíslo SIM karty v modulu mohou být pøeposlané na dvì telefonní èísla. Pøeposlané SMS zprávy budou automaticky vymazané. Upozornìní: Nikdy nezadávejte na pøeposílání SMS zpráv telefonní èíslo SIM karty v modulu, aby nedošlo k nepøetržitému pøeposílání SMS zpráv, což zpùsobí zvýšené náklady na provoz Nastavení poplachu Telefonní èísla pro spojení: modul umožòuje naprogramovat nejvíce 4 telefonní èísla s délkou max.16 èíslic. Telefonní èíslo musí být v mezinárodním formátu (napr ). V pøípadì vyvolaného poplachu modul uskuteèní volání nebo pošle SMS na naprogramovaná telefonní èísla. Telefonní èíslo použité v modulu musí mít aktivovanou službu CLIP, aby modul umìl identifikovat pøicházející hovory z naprogramovaných telefonních èísel. Pošle SMS zprávu o pozici vozidla v pøípadì pøicházejícího hovoru: pøi volání z naprogramovaného telefonního èísla (musí být aktivovaná funkce Pošli info o pozici v SMS, v pøípadì pøicházejícího hovoru) nebo zaslání pøíkazové SMS zprávy na telefonní èíslo modulu, modul hovor odmítne a automaticky posílá SMS zprávu s posledními údaji o pozici vozidla a dalšími dùležitými údaji. Upozornìní: Údaje o pozici a èase zaslané v SMS zprávì jsou poslední namìøené informace pøed pøicházejícím hovorem nebo pøijetím SMS zprávy. Pokud èas v SMS je rozdílný než uskuteènìný hovor nebo zaslání SMS zprávy na vyžádání této SMS, mùže to být zpùsobené tím, že vozidlo se v této dobì nachází v místì, kde není GPS signál (napø. podzemní garáž) a pozice vozidla nemohla být zamìøená. Proto bude zaslaný èas a pozice posledního zamìøení vozidla. Údaje o zapnutí zapalování, poplach, panic poplach budou aktuální. Obsah SMS zprávy odeslané prostøednictvím modulu v pøípadì, že modul není registrovaný EasyTrack pozícia: Direction = XX Lat: 000,00000 IGN = (ON / OFF) Lng: 000,00000 GPRS = (ON / OFF) Èas: yyyy.mm.dd. hh: mm: ss. GSM signál: 00 Speed = 000 # SAT = 00 Údaje uvedené v závorkách nejsou ve všech pøípadech dostupné a proto v tìchto pøípadech nemusí být správné. Popis údajù v SMS zprávì: Lat, Lng: poslední zamìøení zemìpisné šíøky a délky Speed: aktuální rychlost vozidla Direction: smìr posledního zamìøení modulu (N, E, S, Z, NIE, SE, SW, SZ), Èas: datum a èas posledního zamìøení modulu IGN: stav zapalování v dobì pøijetí hovoru GPRS: stav GPRS v dané oblasti v dobì pøijetí hovoru GSM signál: GSM signál v okamžiku pøijetí hovoru # SAT: poèet satelitù v dobì posledního zamìøení modulu 01. Vstup z alarmu: v pøípadì, že je výstup z autoalarmu pøipojený k modulu na vstup IN pøes 1kΩ rezistor a autoalarm aktivuje tento vstup, modul vyvolá poplach a postupuje podle dalšího nastavení (uskuteèní volání na zvolená èísla, posílá SMS zprávy,...) 02. Panic Tlaèítko: nouzové tlaèítko je pøipojené na vstup modulu IN. Po zmáèknutí tohoto tlaèítka se aktivuje Panic poplach a modul vyvolá poplach a postupuje podle dalšího nastavení (uskuteèní volání na zvolená èísla, posílá SMS zprávy,...) 03. Pohyb bez zapal: tato událost nastane pøi pohybu vozidla pøi vypnutém zapalování (napø. odtah vozidla...) Upozornìní: V pøípadì, že se vozidlo nachází na místì, kde je GPS pøijímaè v dosahu malého poètu satelitù, mùže nastat situace, že v rozdílných èasech stejnou polohu vozidla vyhodnotí jako rozdílnou a modul mùže vyvolat falešný poplach. 04. Slabá baterie: Pokud klesne napìtí akumulátoru ve vozidle od 11,8 do 11V (23,6-22V) po dobu více než 30 vteøin, modul o tom informuje podle nastavení buï posláním SMS zprávy nebo voláním na nastavená telefonní èísla. Událost: trojmístný èíselný kód potøebný pro identifikaci poplachu na pultu centrální ochrany. T1-T4 Volání: tady mùžete nastavit u jednotlivých poplachù, na která telefonní èísla má modul uskuteènit volání pøi aktivování poplachu (telefonní èísla 1-4). Pokud po pøijetí hovoru nepotvrdíte poplach, modul uskuteèní 3 volání na jedno telefonní èíslo. Pokud hovor zrušíte a nepøijmete ho, modul bude uskuteèòovat volání, pokud hovor nepøijmete. S1-S4 SMS: tady mùžete nastavit u jednotlivých poplachù, na která telefoní èísla má modul poslat SMS zprávu pøi aktivování poplachu (telefonní èísla 1-4). Po aktivování poplachu modul odešle jednu SMS na nastavená telefonní èísla. 10 Zadání a zobrazení polohy vozidla na Pøíklad pøijatých souøadnic ve tvaru: Lat: Lng: Pøijaté souøadnice zadejte do Google Maps ve tvaru: N E. Po zadání se Vám na mapì zobrazí pozice vozidla. 9
