NEPTUNE 7 FA Operating Instructions

Transkript

1 Operating Instructions A

2 psi bar NEPTUNE 7 FA psi bar

3 Obsah 1 Důležitá bezpečnostní upozornění Pro Vaši bezpečnost Popis Účel použití stroje Ovládací prvky Před uvedením do provozu Přeprava/ustavení Nastavení pro spalování Aktivace brzdy Montáž kliky k bubnu pro navíjení hadice a kabelu Naplnění nádrží na čistící prostředek Naplnění zásobní nádrže na Nilfisk-ALTO Anti-Stone Systém Antiscale k omezení tvorby vodního kamene Naplnění palivové nádrže Připojení vysokotlaké hadice Připojení vodovodní hadice Zachycení nemrznoucí směsi Připojení vody Elektrická přípojka Obsluha / Provoz Provoz Přípojky Zapojení přístroje Regulace tlaku s nástavcem Tornado Použití čistících prostředků Oblasti aplikace a metody práce Obecné pokyny Typické aplikace Přeprava a skladování Přeprava Vypnutí čisticího stroje Odpojení přívodních vedení Navinutí elektrického přívodního kabelu a vysokotlaké hadice a uložení příslušenství Uschování (skladování se zajištěním proti mrazu) Údržba Pokyny k údržbě Harmonogram údržby Údržbářské práce Odstraňování poruch Indikace na displeji Indikace na ovládacím poli Další závady a poruchy Ostatní Odevzdání spotřebiče k recyklaci Záruka Prohlášení o shodě s předpisy ES Technické údaje

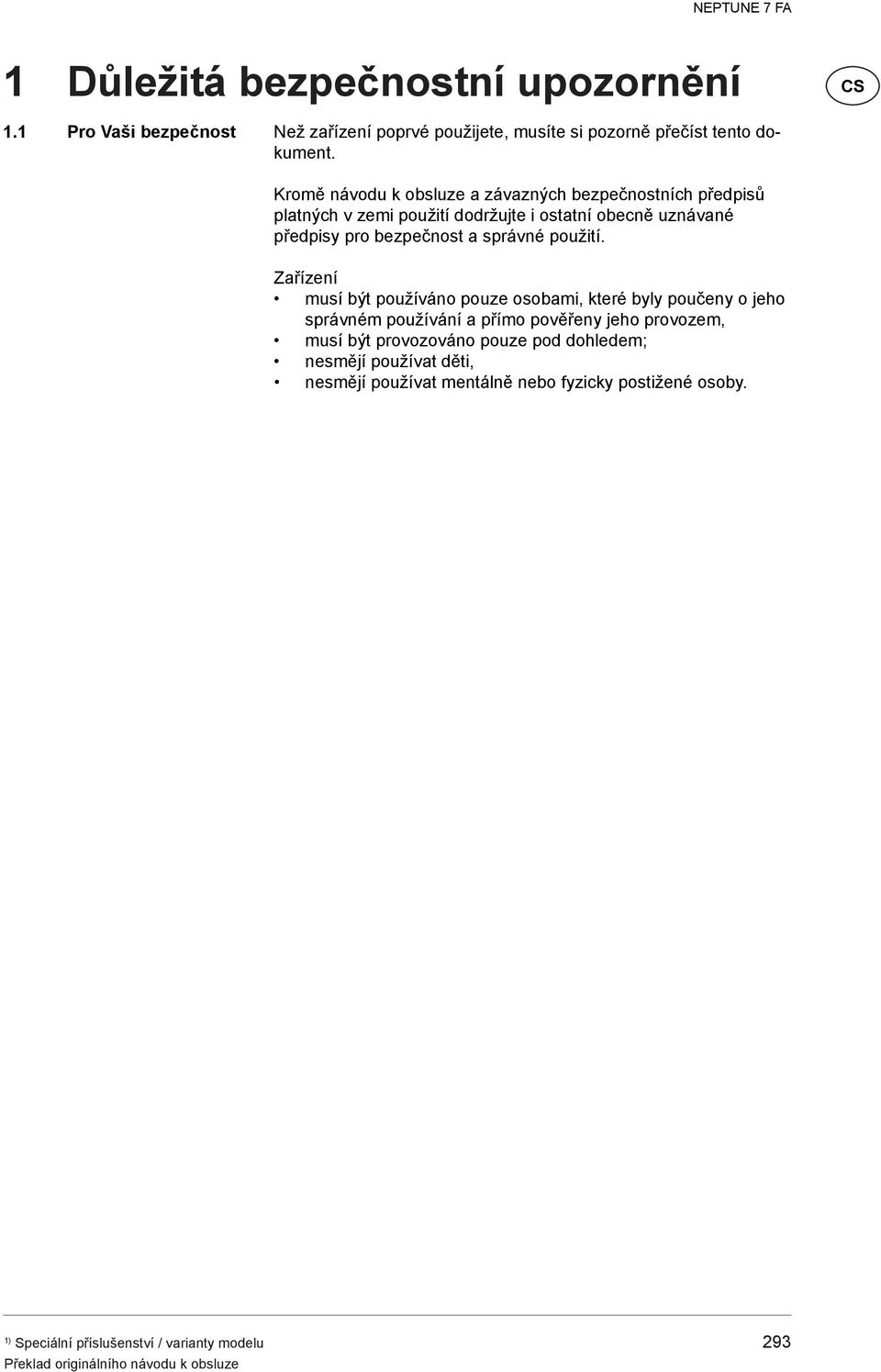

4 1 Důležitá bezpečnostní upozornění 1.1 Pro Vaši bezpečnost Než zařízení poprvé použijete, musíte si pozorně přečíst tento dokument. Kromě návodu k obsluze a závazných bezpečnostních předpisů platných v zemi použití dodržujte i ostatní obecně uznávané předpisy pro bezpečnost a správné použití. Zařízení musí být používáno pouze osobami, které byly poučeny o jeho správném používání a přímo pověřeny jeho provozem, musí být provozováno pouze pod dohledem; nesmějí používat děti, nesmějí používat mentálně nebo fyzicky postižené osoby. 293

5 VÝSTRAHA Vysokotlaké trysky mohou být nebezpečné. Nikdy tryskou nemiřte na osoby, zvířata, elektrická zařízení nebo stroj samotný. Buďte opatrní při čištění jemných částí z gumy, látky apod. vysokotlakým čističem. Udržujte dostatečnou vzdálenost mezi vysokotlakou tryskou a povrchem, abyste zabránili poškození povrchu. Nikdy nezkoušejte čistit oděvy nebo obuv na sobě nebo jiných osobách. Během provozu noste ochranné brýle. Operátor a kdokoli v bezprostřední blízkosti místa čištění musí podniknout opatření k tomu, aby se ochránil před zasažením drobnými úlomky vypuzenými během provozu. Stroj nikdy nepoužívejte v prostředí, kde hrozí nebezpečí výbuchu. Máte-li jakékoli pochybnosti, kontaktujte prosím místní úřady. Nebezpečí výbuchu Nepoužívejte čisticí přístroj k rozstřikování hořlavých kapalin. Není dovoleno čistit povrchy s obsahem azbestu vysokým tlakem. Zkontrolujte, že se během čištění nebudou z čištěné oblasti smývat nebezpečné látky (např. azbest, olej), které jsou škodlivé pro životní prostředí. Používejte pouze správné palivo dle specifikací. Použití nesprávného paliva může být velice nebezpečné. Ujistěte se, že zplodiny nejsou vyfukovány v blízkosti nasávání vzduchu. Kvůli vyfukovaným zplodinám, vzdušnému prachu a aerosolům, používejte řádné bezpečnostní vybavení, je-li to nutné. Neprovozujte čisticí stroj v nedostatečně větraných prostorách. Nedotýkejte se výfuku, nezakrývejte jej ani na něj nepokládejte hadici nebo kabel. Neuvazujte spouštěcí rukojeť v poloze otevřeno. Nepoužívejte žádné nebezpečné pracovní postupy. Nepoužívejte vysokotlakou hadici ke zvedání zátěží. Voda z vysokotlakého čističe se nikdy nesmí používat jako pitná voda pro zvířata nebo lidi. Provozujte čisticí stroj pouze v určené vzpřímené poloze. 294

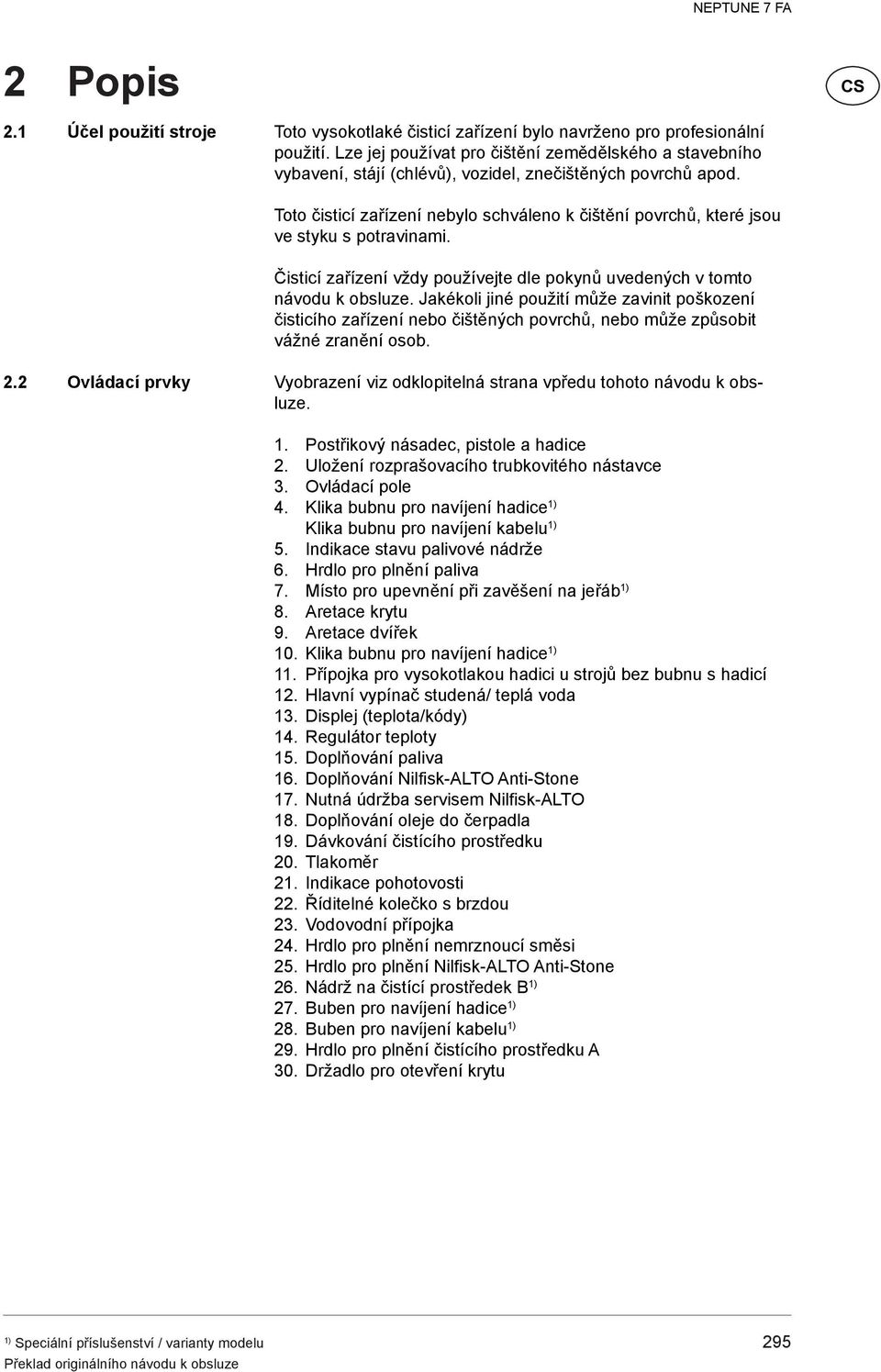

6 2 Popis 2.1 Účel použití stroje Toto vysokotlaké čisticí zařízení bylo navrženo pro profesionální použití. Lze jej používat pro čištění zemědělského a stavebního vybavení, stájí (chlévů), vozidel, znečištěných povrchů apod. Toto čisticí zařízení nebylo schváleno k čištění povrchů, které jsou ve styku s potravinami. Čisticí zařízení vždy používejte dle pokynů uvedených v tomto návodu k obsluze. Jakékoli jiné použití může zavinit poškození čisticího zařízení nebo čištěných povrchů, nebo může způsobit vážné zranění osob. 2.2 Ovládací prvky Vyobrazení viz odklopitelná strana vpředu tohoto návodu k obsluze. 1. Postřikový násadec, pistole a hadice 2. Uložení rozprašovacího trubkovitého nástavce 3. Ovládací pole 4. Klika bubnu pro navíjení hadice Klika bubnu pro navíjení kabelu 5. Indikace stavu palivové nádrže 6. Hrdlo pro plnění paliva 7. Místo pro upevnění při zavěšení na jeřáb 8. Aretace krytu 9. Aretace dvířek 10. Klika bubnu pro navíjení hadice 11. Přípojka pro vysokotlakou hadici u strojů bez bubnu s hadicí 12. Hlavní vypínač studená/ teplá voda 13. Displej (teplota/kódy) 14. Regulátor teploty 15. Doplňování paliva 16. Doplňování Nilfisk-ALTO Anti-Stone 17. Nutná údržba servisem Nilfisk-ALTO 18. Doplňování oleje do čerpadla 19. Dávkování čistícího prostředku 20. Tlakoměr 21. Indikace pohotovosti 22. Říditelné kolečko s brzdou 23. Vodovodní přípojka 24. Hrdlo pro plnění nemrznoucí směsi 25. Hrdlo pro plnění Nilfisk-ALTO Anti-Stone 26. Nádrž na čistící prostředek B 27. Buben pro navíjení hadice 28. Buben pro navíjení kabelu 29. Hrdlo pro plnění čistícího prostředku A 30. Držadlo pro otevření krytu 295

7 3 Před uvedením do provozu 3.1 Přeprava/ustavení 1. Nejjistější způsob zvednutí stroje je zvednutí s použitím vidlicového vozíku. Šipky na obrázku označují nejvhodnější místa pro zasunutí vidlice. 2. Stroj je možné s palety zvednout také ručně. Z důvodu hmotnosti stroje by však tento úkon měly provádět minimálně tři osoby. VÝSTRAHA Zvedaný stroj nedržte za umělohmotné nádrže, poněvadž by mohly vypadnout z rámu. Nejlepší místa pro uchopení stroje jsou: na rukojeti na rámu, mezi předními koly a řiditelnými kolečky 3.2 Nastavení pro spalování Vysokotlaký čistič byl výrobcem pečlivě testován a nastaven tak, aby bylo možno docílit maximální výkon. Výrobní závod leží cca 120 m (390 stop) nad mořem, nastavení olejového hořáku je tedy optimalizováno pro tuto nadmořskou výšku. V případě, že se místo použití přístroje nachází výše než 1200 m (3900 stop) nad mořem, je nutno nastavení olejového hořáku upravit tak, aby byl i v takové poloze zajištěný jeho bezporuchový provoz a hospodárnost. Obracejte se, prosím, v této věci na svého prodejce nebo na servis firmy Nilfisk-ALTO. 3.3 Aktivace brzdy 1. Před prvotním uvedením do provozu je nutno pečlivě zkontrolovat, zda přístroj nevykazuje nějaké závady nebo poškození, a v případě výskytu poškození je nutno nahlásit tyto neprodleně příslušnému prodejci firmy Nilfisk-ALTO. 2. Do provozu je dovoleno uvádět pouze přístroj v bezvadném stavu. 3. Aktivovat brzdu. 4. Je-li vysokotlaký čistič umístěn na svahu, nesmí jeho sklon přesáhnout 10 v žádném směru. 296

8 3.4 Montáž kliky k bubnu pro navíjení hadice a kabelu 1. Zajišťovací víčko kliky vytáhněte ve směru šipky. 2. Polohu zajišťovacích výstupků na klice vyrovnejte podle polohy vybrání v ose bubnu pro navíjení hadice/kabelu. 3. Kliku nasaďte na osu. 4. Stlačením zajišťovacího víčka kliku zaaretujte. 3.5 Naplnění nádrží na čistící prostředek Naplňte nádržky na čisticí prostředek (A) a (B) koncentrovaným čisticím prostředkem. A B 3.6 Naplnění zásobní nádrže na Nilfisk- ALTO Anti-Stone Pro plnění použijte přiloženou láhev. Koncentrát na ochranu proti tvorbě vodního kamene Nilfisk-ALTO Anti-Stone zamezuje usazování látek způsobujících tvrdost a působí současně jako ochrana proti korozi. Kvůli slučitelnosti používejte pouze testovaný prostředek Nilfisk-ALTO AntiStone (Anti- Scale), který je k dispozici jako: balení šesti lahví o objemu 1 litr: objednací číslo litrů: objednací číslo litrů: objednací číslo

9 3.7 Systém Antiscale k omezení tvorby vodního kamene Dávkovací systém Nilfisk Alto Antiscale je továrně nastaven. K úpravě tvrdosti vody doporučujeme provést odpovídající testy přiváděné vody. Použijte schéma k vyhledání správného dávkování prostředku proti tvorbě vodního kamene a vody a přilijte směs do nádrže na prostředek proti tvorbě vodního kamene. Průtok stroje l/h Objemový průtok čerpadla ml/h dh f e Dávkování , :1 = 17ml/h ,5-53, ,5 Pure = 35ml/h 3.8 Naplnění palivové nádrže Se strojem, který je studený, vypnutý a odpojený od přívodu energie: Do palivové nádrže naplňte palivo (topný olej extra lehký nebo olej pro naftové motory DIN ). POZNÁMKA Při teplotách nižších než 8 C začíná topný olej tuhnout (odštěpuje se parafín). Toto může vést ke vzniku potíží při spouštění hořáku. Proto před začátkem zimního období do topného oleje přimíchejte prostředek pro zlepšení bodu tuhnutí a kapalných vlastností (lze obdržet ve specializovaném obchodě s topnými oleji) nebo použijte zimní olej pro naftové motory. Používejte pouze čisté palivo bez vlhkosti a kontaminace. Kontaktujte svého prodejce a zeptejte se na zdroj paliva a doporučení k tomuto typu. 3.9 Připojení vysokotlaké hadice Přístroje s bubnem pro navíjení hadice A B C 1. Spojku (A) pro připojení vysokotlaké hadice nasaďte na šroubení uprostřed osy. 2. Hadici vložte do hadicového vedení (B) a přicvakněte horním dílem. 3. Povolte brzdu (C) bubnu pro navíjení hadice a naviňte vysokotlakou hadici. POZNÁMKA Vysokotlaké hadice, šroubení a spojky jsou důležité pro bezpečnost čisticího stroje. Používejte pouze vysokotlaké díly schválené firmou Nilfisk. 298

10 3.9.2 Přístroje bez bubnu pro navíjení hadice Vysokotlakou hadici připojte k příslušné vysokotlaké přípojce pomocí rychlouzavírací spojky Připojení vodovodní hadice 1. Na vodovodní hadici namontujte přiloženou hadicovou koncovku. 2. Vodovodní hadici před připojením k přístroji krátce propláchněte vodou, aby se do přístroje nedostal písek ani jiné nečistoty. 3. Vodovodní hadici připojte pomocí rychlouzavírací spojky k vodovodní přípojce. 4. Otevřete kohoutek pro přívod vody. POZNÁMKA Potřebné množství vody a potřebný tlak vody viz kapitola 9.4 Technické údaje. V případě špatné kvality vody (naplavený písek atd.) doporučujeme do přítoku vody namontovat jemný vodní filtr. Pro připojení přístroje doporučujeme použít vodovodní hadici ze zesílené tkaniny o jmenovité šířce minimálně 3/4 (19mm). VÝSTRAHA Čisticí stroj nikdy neprovozujte bez vody. Dokonce i krátkodobý nedostatek vody může vést k vážnému poškození těsnění čerpadla Zachycení nemrznoucí směsi Soustava hadic a vedení stroje byla ve výrobním závodě naplněna nemrznoucí směsí. Zpočátku vytékající kapalinu (prvních cca 5 l) zachyťte za účelem opětovného použití do vhodné nádoby. 299

11 3.12 Připojení vody Tento vysokotlaký mycí/čisticí přístroj lze připojovat pouze ke zdroji pitné vody po instalaci příslušné zpětné klapky, typ BA dle EN Nebude-li dodávka obsahovat zpětnou klapku, tuto můžete objednat u svého dealera. Jakmile voda proteče ventilem BA, již se více nepovažuje za pitnou. Délka hadice mezi zpětnou klapkou a vysokotlakým mycím zařízením musí činit alespoň 12 metrů (min. průměr 3/4 palce), aby zmírnila možná tlaková maxima. V případě špatné kvality vody (naplavený písek atd.) doporučujeme do přítoku vody namontovat jemný vodní filtr. Vodovodní hadici před připojením k přístroji krátce propláchněte vodou, aby se do přístroje nedostal písek ani jiné nečistoty. Sání (například z nádrže na dešťovou vodu) se provádí bez použití zpětné klapky. Obraťte se na svého dealera, který vám doporučí, jak nastavit sání Elektrická přípojka elektrických součástek přístroje. 230V 230V 400V 400V U přístrojů s přepínáním napětí je bezpodmínečně nutno dbát na to, aby bylo na přístroji, dříve než síťovou zástrčku zasunete do síťové zásuvky, nastavené správné síťové napětí. Jinak by mohlo dojít ke zničení Když připojujete vysokotlaký mycí stroj k elektroinstalaci, je nutné dodržovat následující pokyny: Připojujte stroj pouze k instalaci s uzemněním. Elektroinstalace musí být provedena oprávněným elektrikářem. V souladu s normou IEC se důrazně doporučuje, aby bylo elektrické napájení tohoto stroje vybaveno ochranou proti zbytkovému proudu (přerušovačem zemního obvodu). VÝSTRAHA Nesmíte poškodit hlavní přívod napájení, např. přejetím, tažením nebo skřípnutím. Napájecí kabel odpojujte pouze zatažením za zástrčku, netahejte za napájecí kabel Prodlužovací kabely Kabelové spoje musejí být udržovány v suchu a mimo podlahu. Kabely na bubnech musejí být vždy zcela odvinuté, aby se zabránilo přehřívání kabelů. Prodlužovací kabely musejí být vodotěsné a v souladu s níže uvedenými požadavky na délku a rozměry kabelu. Délka kabelu m Průřez <16 A <25 A do 20 m ø1.5mm² ø2.5mm² 20 do 50 m ø2.5mm² ø4.0mm² 300

12 4 Obsluha / Provoz 4.1 Provoz Vždy před spuštěním čisticí stroj pečlivě zkontrolujte, zda není vadný. Vždy zkontrolujte, zda je v něm dostatek paliva, oleje a prostředku AntiScale. Zkontrolujte také vysokotlakou hadici a pistoli. Izolace elektrického kabelu musí být bezvadná a bez jakýchkoli prasklin. POZNÁMKA Pro dosažení dlouhé životnosti a vyvarování se problémů s nečistotami v pistoli a násadci musí být spojka a vsuvka udržovány čisté. 4.2 Přípojky Připojení trubkovitého stříkacího nástavce ke stříkací pistoli B A C 1. Odtáhněte zpět modrou rukojeť (A) rychlospojky stříkací pistole. 2. Vložte vsuvku postřikového násadce (B) do spoje rychlospojky a uvolněním vraťte rukojeť zpět. 3. Tahem za postřikový násadec (nebo jiné příslušenství) zkontrolujte, zda je bezpečně připojen ke stříkací pistoli. POZNÁMKA Před spojením trubkovitého stříkacího nástavce se stříkací pistolí je nutno vždy očistit vsuvku od případných nečistot. 4.3 Zapojení přístroje Provoz se studenou / s horkou vodou (do 100 C) 1. Hlavní vypínač uveďte do polohy (studená voda). Řídící elektronika provede samočinný autodiagnostický test. Na displeji se po dobu cca 1s zobrazí ---. Spustí se motor. svítí. 2. Hlavní vypínač uveďte do polohy (horká voda). 3. Navolte teplotu. 4. Odblokujte stříkací pistoli a stiskněte spoušť. 5. Zapne se hořák. 6. Bezpečnostní západku používejte i při krátkodobém přerušení práce. 301

13 POZNÁMKA 20 vteřin po uzavření stříkací pistole se přístroj automaticky vypne. Stisknutím spouště je možno jej opět uvést do provozu Parní provoz (nad 100 C) regulačně bezpečnostním bloku otočte proti směru hodinových ručiček až na doraz. 3. Hlavní vypínač uveďte do polohy. 4. Navolte teplotu (nad 100 C). 1. Otevřete poklop a dvířka 2. Otočným knoflíkem na Pro speciální aplikace použijte proudovou trubici s parní tryskou (speciální příslušenství). VÝSTRAHA Při práci s párou dávejte pozor na výstup horké vody a páry o teplotě až 150 C. 4.4 Regulace tlaku s nástavcem Tornado 1. Točit otočným knoflíkem stříkacího zařízení: vysoký tlak = ve směru hodinových ručiček (+) nízký tlak = proti směru hodinových ručiček (-) 302

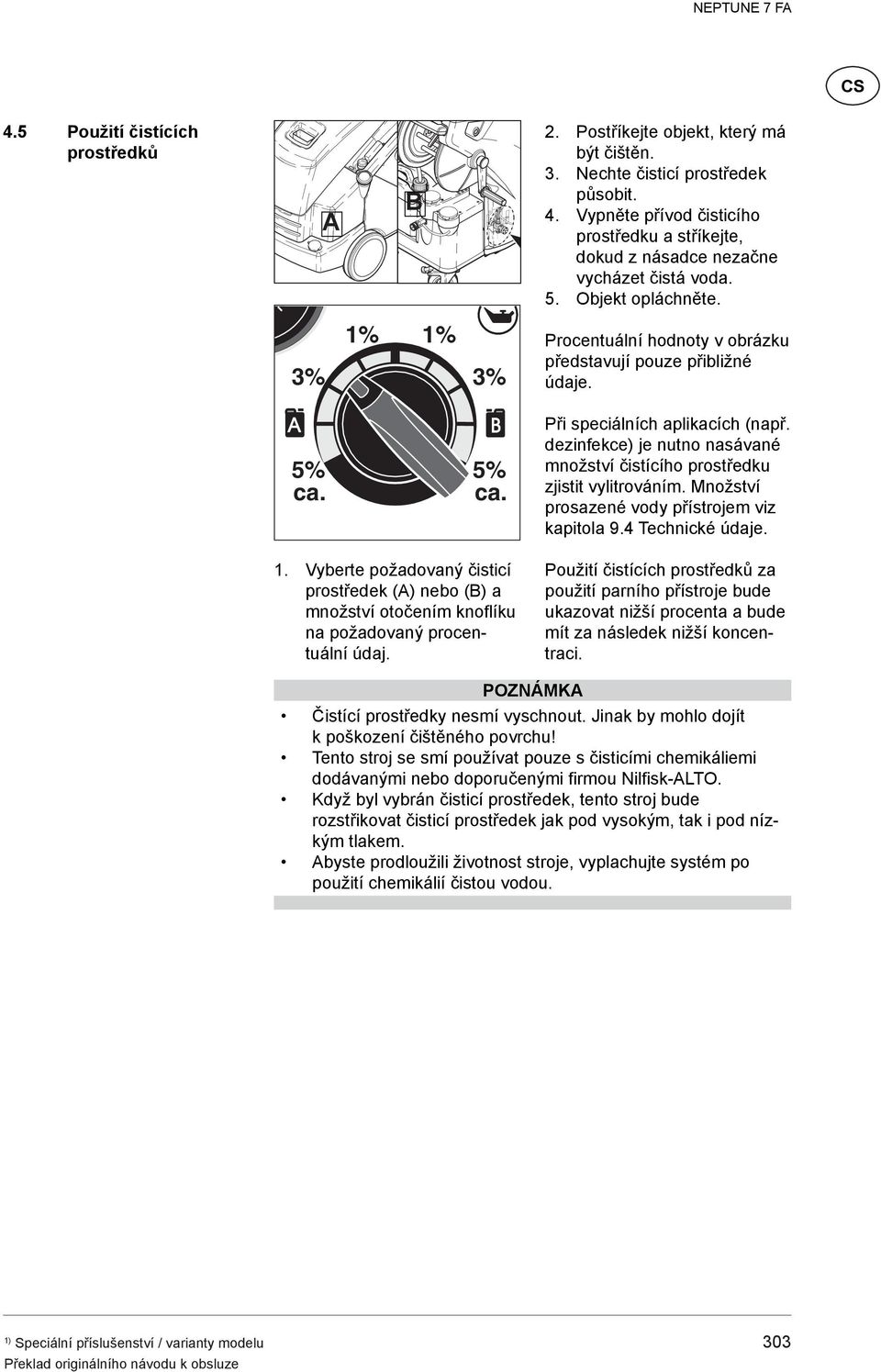

14 NEPTUNE 7 FA 4.5 Použití čistících prostředků A B 2. Postříkejte objekt, který má být čištěn. 3. Nechte čisticí prostředek působit. 4. Vypněte přívod čisticího prostředku a stříkejte, dokud z násadce nezačne vycházet čistá voda. 5. Objekt opláchněte. 3% 1% 1% 3% Procentuální hodnoty v obrázku představují pouze přibližné údaje. 5% ca. 5% ca. Při speciálních aplikacích (např. dezinfekce) je nutno nasávané množství čistícího prostředku zjistit vylitrováním. Množství prosazené vody přístrojem viz kapitola 9.4 Technické údaje. 1. Vyberte požadovaný čisticí prostředek (A) nebo (B) a množství otočením knoflíku na požadovaný procentuální údaj. Použití čistících prostředků za použití parního přístroje bude ukazovat nižší procenta a bude mít za následek nižší koncentraci. POZNÁMKA Čistící prostředky nesmí vyschnout. Jinak by mohlo dojít k poškození čištěného povrchu! Tento stroj se smí používat pouze s čisticími chemikáliemi dodávanými nebo doporučenými firmou Nilfisk-ALTO. Když byl vybrán čisticí prostředek, tento stroj bude rozstřikovat čisticí prostředek jak pod vysokým, tak i pod nízkým tlakem. Abyste prodloužili životnost stroje, vyplachujte systém po použití chemikálií čistou vodou. 303

15 5 Oblasti aplikace a metody práce 5.1 Obecné pokyny Namáčení Nanášení čistících prostředků a pěny Teplota Mechanické působení Velký výkon vody a vysoký tlak Efektivního čištění vysokým tlakem dosáhnete tak, že budete dodržovat několik málo zásadních pokynů, které zkombinujete s Vašimi vlastními zkušenostmi z příslušných speciálních oblastí. Příslušenstvím a čistícími prostředky je možné, při jejich správném používání, zesílit čistící účinek. Na tomto místě naleznete několik základních pokynů. Zaschlé a silné vrstvy nečistot lze oddělit od povrchu či změkčit, pokud je na nějakou dobu namočíte. Toto je ideální metoda zejména v zemědělství - např. ve vepřínech. Nejlepšího účinku dosáhnete použitím pěnových a zásaditých čistících prostředků. Na povrchovou plochu nastříkejte čistící roztok a nechte jej 30 minut působit. Poté je možné pomocí proudu vody o vysokém tlaku čistit podstatně rychleji. Čistící prostředky a pěna by se měly nanášet na suchý povrch, aby se čistící prostředek dostal do kontaktu s nečistotou bez dalšího zředění. Na kolmých plochách pracujte směrem zdola nahoru, abyste zabránili šmouhám po stékání čistícího prostředku. Před čištěním proudem média o vysokém tlaku nechte několik minut působit. Čistící prostředek nenechte zaschnout. Účinek čištění roste s vyššími teplotami. Zejména tuky a oleje se oddělují od povrchu snadněji a rychleji. Proteiny se od povrchu oddělují nejlépe při teplotách okolo 60 C, oleje a tuky při 70 C až 90 C. Pro rozpouštění silných vrstev nečistot je zapotřebí doplňkového mechanického působení. Speciální rozprašovací trubky a (rotující) mycí kartáče jsou při oddělování vrstvy nečistot od povrchu nejefektivnější. Vysoký tlak není vždy nejlepším řešením a příliš vysoký tlak může povrchovou plochu poškodit. Čistící účinek závisí také na výkonu vody. Tlak o velikosti 100 barů je pro čištění vozidel dostačující (ve spojení s teplou vodou). Větší výkon vody umožňuje oplachování a transport uvolněných nečistot. 304

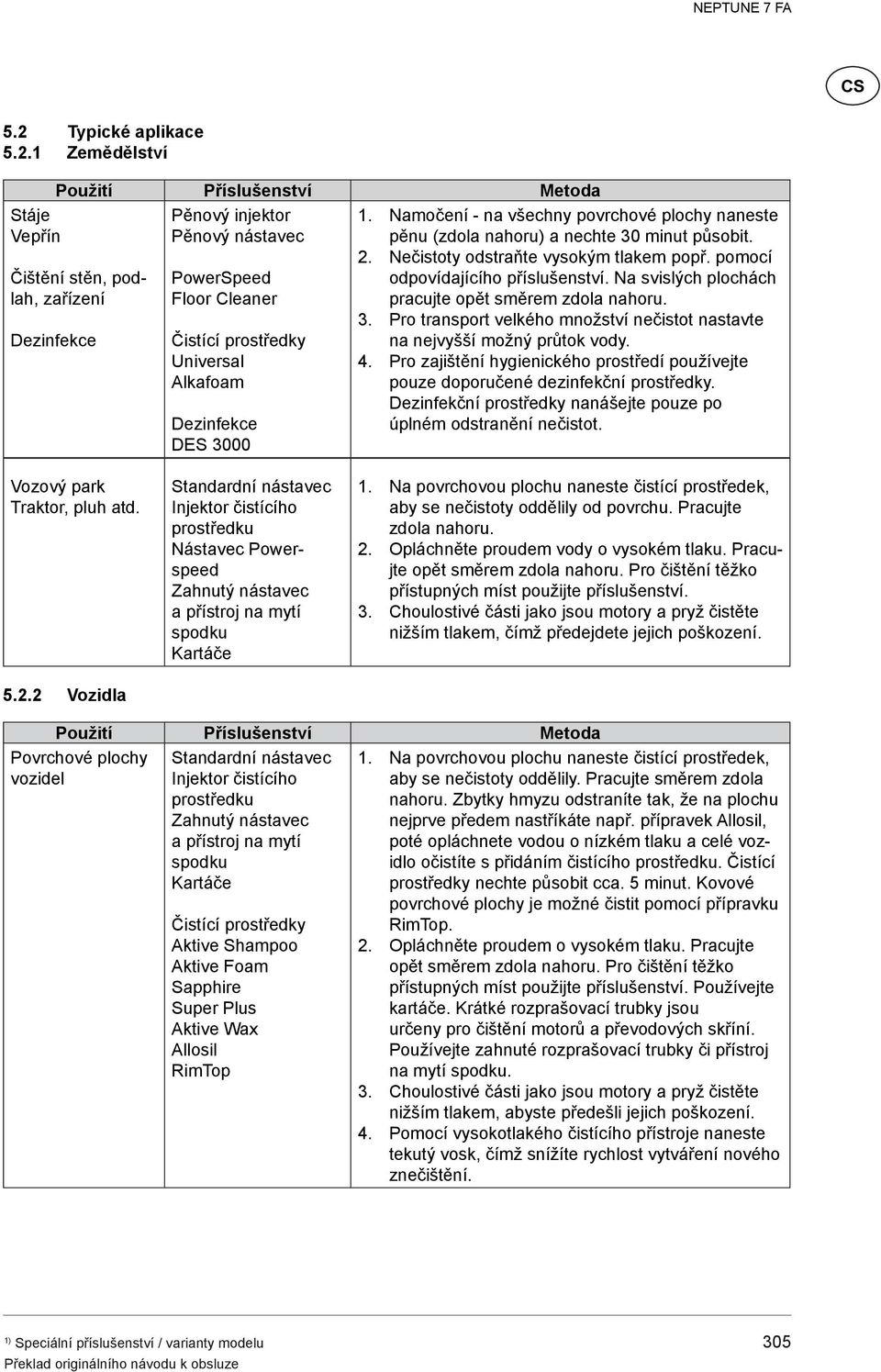

16 5.2 Typické aplikace Zemědělství Stáje Vepřín Použití Příslušenství Metoda Čištění stěn, podlah, zařízení Dezinfekce Pěnový injektor Pěnový nástavec PowerSpeed Floor Cleaner Čistící prostředky Universal Alkafoam Dezinfekce DES Namočení - na všechny povrchové plochy naneste pěnu (zdola nahoru) a nechte 30 minut působit. 2. Nečistoty odstraňte vysokým tlakem popř. pomocí odpovídajícího příslušenství. Na svislých plochách pracujte opět směrem zdola nahoru. 3. Pro transport velkého množství nečistot nastavte na nejvyšší možný průtok vody. 4. Pro zajištění hygienického prostředí používejte pouze doporučené dezinfekční prostředky. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot. Vozový park Traktor, pluh atd. Standardní nástavec Injektor čistícího prostředku Nástavec Powerspeed Zahnutý nástavec a přístroj na mytí spodku Kartáče 1. Na povrchovou plochu naneste čistící prostředek, aby se nečistoty oddělily od povrchu. Pracujte zdola nahoru. 2. Opláchněte proudem vody o vysokém tlaku. Pracujte opět směrem zdola nahoru. Pro čištění těžko přístupných míst použijte příslušenství. 3. Choulostivé části jako jsou motory a pryž čistěte nižším tlakem, čímž předejdete jejich poškození Vozidla Použití Příslušenství Metoda Povrchové plochy vozidel Standardní nástavec Injektor čistícího prostředku Zahnutý nástavec a přístroj na mytí spodku Kartáče Čistící prostředky Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop 1. Na povrchovou plochu naneste čistící prostředek, aby se nečistoty oddělily. Pracujte směrem zdola nahoru. Zbytky hmyzu odstraníte tak, že na plochu nejprve předem nastříkáte např. přípravek Allosil, poté opláchnete vodou o nízkém tlaku a celé vozidlo očistíte s přidáním čistícího prostředku. Čistící prostředky nechte působit cca. 5 minut. Kovové povrchové plochy je možné čistit pomocí přípravku RimTop. 2. Opláchněte proudem o vysokém tlaku. Pracujte opět směrem zdola nahoru. Pro čištění těžko přístupných míst použijte příslušenství. Používejte kartáče. Krátké rozprašovací trubky jsou určeny pro čištění motorů a převodových skříní. Používejte zahnuté rozprašovací trubky či přístroj na mytí spodku. 3. Choulostivé části jako jsou motory a pryž čistěte nižším tlakem, abyste předešli jejich poškození. 4. Pomocí vysokotlakého čistícího přístroje naneste tekutý vosk, čímž snížíte rychlost vytváření nového znečištění. 305

17 5.2.3 Stavebnictví a průmysl Použití Příslušenství Metoda Povrchové plochy Kovové předměty Pěnové vstřikovače, pěnové násadce, standardní násadce Zahnutý nástavec Hlava pro čištění nádrží Čistící prostředky Intensive J25 Multi Combi Aktive Alkafoam Dezinfekce DES Na suchý povrch naneste silnou vrstvu pěny. U svislých ploch pracujte směrem zdola nahoru. Pro dosažení optimálního účinku nechte pěnu cca. 30 minut působit. 2. Opláchněte proudem o vysokém tlaku. Použijte odpovídající příslušenství. Pro oddělení nečistot od povrchové plochy používejte vysoký tlak. Pro transport nečistot používejte nízký tlak a velké množství vody. 3. Dezinfekční prostředky nanášejte pouze po úplném odstranění nečistot. Silná znečištění, např. na jatkách, je možné transportovat pomocí velkého množství vody. Hlavy pro čištění nádrží slouží k čištění sudů, kádí, směšovacích tanků atd. Hlavy pro čištění nádrží jsou poháněné hydraulicky nebo elektricky a umožňují automatické čištění bez neustálého dozoru. Zkorodované, poškozené povrchové plochy před povrchovou úpravou Zařízení na otryskání za mokra 1. Zařízení na otryskání za mokra spojte s vysokotlakým čistícím přístrojem a sací hadici zasuňte do nádoby s pískem. 2. Při práci noste ochranné brýle a ochranný oděv. 3. Směsí vody a písku je možné odstranit korozi a lak. 4. Po opískování na plochu naneste uzavírací vrstvu na ochranu proti korozi (kov) či hnilobě (dřevo). To je pouze několik příkladů použití. Každý úkol spojený s čištěním je jiný. Nejlepší řešení pro Vaše práce v oblasti čištění Vám pomůže najít Váš prodejce výrobků Nilfisk-ALTO. 306

18 6 Přeprava a skladování 6.1 Přeprava Pro bezpečnou přepravu ve/na vozidlech doporučujeme zamezit možnému posunování a naklánění zařízení prostřednictvím upevnění pomocí pásů. Přeprava: Stroj nenaklánějte. Spusťte stroj, aby se vyprázdnila nádrž zamezující zpětnému toku a snižte tlak ve vysokotlaké hadici stisknutím spouštěče. Před přepravou za teploty okolo 0 C nebo nižší je třeba naplnit čerpadlo nemrznoucí směsí. 6.2 Vypnutí čisticího stroje 1. Vypněte hlavní vypínač, vypínač do polohy OFF. 2. Zavřete kohoutek přívodu vody. 3. Spoušť stříkací pistole stiskněte a podržte, dokud se přístroj nedostane do beztlakého stavu. 4. Stříkací pistoli zajistěte bezpečnostní západkou. 6.3 Odpojení přívodních vedení 1. Zavřete kohoutek přívodu vody. 2. Zapněte přístroj, stiskněte spoušť stříkací pistole a držte ji stisknutou tak dlouho, dokud nedojde k odbourání tlaku vody. 3. Stříkací pistoli zajistěte bezpečnostní západkou. 4. Přístroj vypněte. 5. Od přístroje odpojte vodovodní hadici. 6. Zástrčku přístroje vytáhněte ze zásuvky. 307

19 6.4 Navinutí elektrického přívodního kabelu a vysokotlaké hadice a uložení příslušenství 6.5 Uschování (skladování se zajištěním proti mrazu) A Skladujte čisticí stroj na suchém teplém místě, aby byl chráněn proti mrazu, nebo ho zajistěte podle následujících pokynů: 1. Zapněte čisticí stroj s hlavním spínačem v poloze. 2. Stiskněte spouštěč na Nebezpečí spouštění Abyste předešli nehodám, vždy pečlivě sviňte napájecí kabel. Stroje s navíjením hadice a kabelu: 1. Elektrické přívodní vedení naviňte způsobem zachyceným na obrázku. 2. Vysokotlakou hadici naviňte způsobem zachyceným na obrázku. 3. Trubkovitý stříkací nástavec a příslušenství vložte do příslušných držáků resp. úchytů. stříkací pistoli. 3. Vypněte přívod vody. Neodstraňujte hadici přívodu vody z čisticího stroje, jinak by se voda rozstříkla všude. 4. Postupně nalívejte nemrznoucí směs (asi 5 litrů) do nádrže na vodu (A). 5. Stroj je chráněn proti mrazu, když ze stříkací pistole začne stříkat nemrznoucí kapalina. 6. Uvolněte spouštěč na stříkací pistoli. 7. Vypněte čisticí stroj. 8. Až bude stroj opět uveden do provozu, nemrznoucí kapalina může být vypuštěna a uchována pro budoucí použití. VÝSTRAHA Nikdy nespouštějte zmrzlý čisticí stroj. Abyste se vyvarovali možného poškození, skladujte čisticí stroj dočasně v teplých prostorách, než ho znovu použijete. Poškození mrazem není kryto zárukou. 308

20 7 Údržba 7.1 Pokyny k údržbě Abyste se vyvarovali nebezpečí, poškozené díly musejí být vyměňovány buď vaším prodejcem Nilfisk-ALTO, autorizovaným zákaznickým servisem nebo podobně kvalifikovanou osobou. Zajistěte, aby byla pravidelně prováděna údržba stroje autorizovaným servisem Nilfisk-ALTO v souladu s plánem údržby. Není-li toto dodrženo, záruka pozbývá platnosti. Čisticí stroj musí být při čištění, údržbě, výměně dílů nebo přestavování na jinou funkci odpojen od zdroje energie. 7.2 Harmonogram údržby Týdně Po prvních 50 provozních hodinách Jednou za 6 měsíce nebo jednou za 500 provozních hodin Vyčištění vodního filtru Vyčištění olejového filtru Kontrola oleje v čerpadle Výměna oleje v čerpadle Vyprázdnění palivové nádrže Senzor plamene Podle potřeby 7.3 Údržbářské práce Vyčištění vodního filtru Na přítoku vody jsou namontovaná dvě síta, která zachytávají větší nečistoty tak, aby se tyto nedostaly do vysokotlakého čerpadla. 1. Odšroubujte spojku. 2. Pomocí vhodného nástroje vyjměte filtr a vyčistěte jej Vyčištění olejového filtru 1. Rozepněte hadicové spony 2. Vyměňte palivový filtr 3. Zapněte hadicové spony 4. Použitou kapalinu s čistícím prostředkem / defektní filtr je nutno zlikvidovat řádným způsobem. 309

21 7.3.3 Kontrola oleje v čerpadle 1. Zkontrolujte odstín barvy oleje v čerpadle. Jestliže má olej v čerpadle šedou nebo bílou barvu, proveďte výměnu oleje způsobem popsaným v kapitole V případě potřeby olej do čerpadla doplňte, stroj je přitom ve studeném stavu. Druh oleje viz kapitola 9.4 Technické údaje Výměna oleje v čerpadle 1. Otevřete šroub pro vypuštění oleje (A) na spodní straně tělesa čerpadla, vystupující olej zachyťte do vhodné nádoby a zlikvidujte v souladu s předpisy Zkontrolujte těsnění a vsaďte šroub opět zpátky Vlijte olej dovnitř a plnicí otvor zavřete zátkou. Druh a množství oleje viz kapitola 9.4 Techn. údaje Vyprázdnění palivové nádrže Senzor plamene 1. Připravte si vhodnou nádobu, která pojme celý obsah nádrže. 2. K uzavírací zátce palivové nádrže přiložte odtokový žlábek. 3. Uzavírací zátku vyjměte a nechte obsah nádrže odtéct do připravené nádoby. Přitom dávejte pozor na to, aby se palivo nerozlilo. 4. Zkontrolujte těsnění a nasaďte uzavírací zátku zase zpět. 5. Zkontrolujte, zda nádrž nevykazuje netěsnosti. 1. Senzor vyjměte a vyčistěte měkkým hadříkem. 2. Při montáži dbejte na správné, pevné usazení senzoru. 310

22 8 Odstraňování poruch 8.1 Indikace na displeji Indikace na displeji Příčina Odstranění FLF > Závada na průtokovém senzoru Kontaktujte servis fy. Nilfi sk-alto provoz za studena možný FLO > Zavřený kohoutek přívodu vody nebo příliš nízký přítok vody Požadavky viz kapitola 9.4 Technické údaje > Nádrž na čistící prostředek prázdná Naplňte nádrž na čistící prostředek nebo uveďte dávkovací ventil do polohy OFF > Regulace tlaku na bloku řízení bezpečnosti je nastavena na nižší objem vody > Přístroj je zanesený vodním kamenem Otočte rukojetí na bloku řízení bezpečnosti směrem k vyššímu tlaku/objemu vody Kontaktujte servis fy. Nilfi sk-alto FUE > Minimum paliva Doplňte palivo Provoz za studena možný HOP > Motor je přehřátý Hlavní vypínač uveďte do polohy OFF, přístroj nechte vychladnout Zástrčku zasuňte přímo do zásuvky (bez prodlužovacího vedení) Příp. výpadek fáze; nechte zkontrolovat elektrickou přípojku HOS > Přístroj je přehřátý Kontaktujte servis fy. Nilfi sk-alto LEA > Netěsné místo nebo nepřípustný provozní stav v důsledku krátkodobého provozu Po třikrát opakovaném krátkodobém provozu se přístroj vypne. Reset: hlavní vypínač uveďte do polohy OFF, poté znovu spusťte. Spoušť stříkací pistole podržte stisknutou po dobu delší než 3 vteřiny > Stříkací pistole je netěsná Zkontrolujte stříkací pistoli > Vysokotlaká hadice, vysokotlaké šroubení nebo trubkové vedení je netěsné > Nádrž na čistící prostředek je prázdná Dotáhněte šroubové spoje, vyměňte vysokotlakou hadici nebo trubkové vedení Naplňte nádrž na čistící prostředek nebo uveďte dávkovací ventil do polohy OFF > Filtr na přítoku vody je znečištěný Vyčistěte fi ltr > Vysokotlaké čerpadlo nasává vzduch Odstraňte netěsnosti LHE > Senzor plamene je zanesený sazemi Senzor plamene vyjměte a vyčistěte > Porucha v soustavě zapalování nebo palivové soustavě Kontaktujte servis fy. Nilfi sk-alto Provoz za studena možný LHL > Závada na hořáku Kontaktujte servis fy. Nilfi sk-alto Provoz za studena možný POL > Stav oleje v čerpadle příliš nízký Doplňte olej do čerpadla SEC > Defektní teplotní senzor Kontaktujte servis fy. Nilfi sk-alto Provoz za studena možný SEO > Defektní teplotní senzor Kontaktujte servis fy. Nilfi sk-alto Provoz za studena možný UPC > Ávada na mikroprocesoru Kontaktujte servis fy. Nilfi sk-alto 311

23 8.2 Indikace na ovládacím poli Indikace na ovládacím poli Příčina Odstranění bliká > Viz FLO Viz FLO svítí bliká svítí svítí 8.3 Další závady a poruchy > Minimum paliva Doplňte palivo Provoz za studena možný > Minimum Nilfisk-ALTO Anti- Stone Doplňte Nilfisk-ALTO Anti-Stone > Interval servisu: servis nutný Kontaktujte servis fy. Nilfiskza 20 hodin ALTO > Interval servisu uplynul Kontaktujte servis fy. Nilfisk- ALTO > Minimum oleje v čerpadle Doplňte olej do čerpadla Porucha Příčina Odstranění se nerozsvicuje > Síťová zástrčka není zapojená Zástrčku zasuňte do zásuvky Zkontrolujte, zda je pojistka dostatečná (viz kapitola 9.4 Technické údaje) Tlak je příliš nízký > Opotřebovaná vysokotlaká Vyměňte vysokotlakou trysku tryska > Regulace tlaku je nastavena na nízký tlak Otočte rukojetí na bloku řízení bezpečnosti po směru hodinových ručiček (+) Stroj běží s pulzujícím tlakem a ozývá se klepání Nedochází k aplikaci čistících prostředků > Čerpadlo nasálo vzduch kvůli prázdné nádrži na čisticí prostředek > Nádrž na čistící prostředek je prázdná > Nádrž na čistící prostředek je zakalená > Sací ventil hadice pro nasávání čistícího prostředku je znečistěný Zavřete ventil čisticího prostředku. Odpojte násadec od pistole. Spusťte stříkací pistoli a nechte stroj běžet, dokud se nevyprázdní vzduch z čerpadla a stroj znovu nepoběží normálně/tiše. Naplňte nádrž na čistící prostředek Vyčistěte nádrž na čistící prostředek Vymontujte a vyčistěte sací ventil Hořák čoudí > Palivo je znečistěné Kontaktujte servis fy. Nilfisk-ALTO > Hořák je znečistěný nebo nesprávně nastavený 312

24 9 Ostatní 9.1 Odevzdání spotřebiče k recyklaci Starý čisticí stroj vyřaďte z provozu. Vytáhněte síťovou zástrčku ze zásuvky a přestřihněte přívodní kabel. Elektrické spotřebiče nevyhazujte do domovního odpadu! Podle ustanovení směrnice EU 2002/96/EG o odpadech z elektrických a elektronických zařízení se použité elektrické spotřebiče musí sbírat odděleně a předat k ekologické recyklaci. S případnými dotazy se, prosím, obraťte na své obecní zastupitelství nebo na nejbližšího prodejce. 9.2 Záruka Naše všeobecné obchodní podmínky jsou platné ohledně záruky. Změny jsou vyhrazeny v důsledku technického pokroku. Záruka pozbývá platnosti, jestliže stroj nebyl provozován v souladu s těmito pokyny nebo s ním bylo jinak nesprávně zacházeno. Záruka pozbývá platnosti, jestliže nebyla prováděna popsaná údržba stroje. 313

25 9.3 Prohlášení o shodě s předpisy ES Výrobek High Pressure Cleaner Typ NEPTUNE 7 Popis 200 / 3~ / 50Hz 200 / 3~ / 60Hz 220V / 1~ / 60Hz 220/440V / 3~ / 60Hz 400V / 3~ / 50Hz 440/220 / 3~ / 60Hz Konstrukce přístroje odpovídá následujícím příslušným předpisům EC Machine Directive 98/37/EG, EC Low-voltage Directive 73/23/EG, EC EMV Directive 89/336/EG Aplikované harmonizované normy EN , EN , EN , EN , EN , EN Anton Sørensen General Manager EAPC Technical Operations Brøndby,

26 9.4 Technické údaje Neptune 7 FA 7-58 / 7-58X Voltage 200 / 3~ / 50Hz (JP) Voltage 200 / 3~ / 60Hz (JP) Voltage 220V / 1~ / 60Hz (US) Voltage 220/440V / 3~ / 60Hz (US) Voltage 400V / 3~ / 50Hz (EU) Voltage 440/220 / 3~ / 60Hz (KR) Fuse (slow) A Power rating kw Working pressure bar/mpa 159/ / / / /21.4 Permissible pressure bar/mpa 250/25 Volume flow max. l/h Volume flow Q IEC l/h T max o C T max steam o C Permissable temperature o C Max. water inlet temperature o C Max. water inlet pressure bar/mpa 10/1 Dimensions l x w x h mm 1190 x 702 x x 702 x x 702 x x 702 x x 702 x 1020 Weight Kg 217 / 220(X) Calculated sound pressure at a distance of 1 m EN L pa +/- K pa * db(a) /- 1, /- 1, /- 1, /- 1, /- 1,5 Sound power level L wa MAX including KwA = 1,5dB * db(a) Recoil forces N Fuel tank l 35 Detergent tank A/B l 15/10 Oil quantity l 1.0 Oil type Castrol AlphaSyn-T ISO
