RPEH5-16. Popis konstrukce a funkce HC / /2, 4/3 rozváděče s elektrohydraulickým ovládáním. Nahrazuje HC /2012

Rozměr: px
Začít zobrazení ze stránky:

Download "RPEH5-16. Popis konstrukce a funkce HC 4023 9/2014. 4/2, 4/3 rozváděče s elektrohydraulickým ovládáním. Nahrazuje HC 4023 6/2012"

Transkript

1 /, /3 rozváděče s elektrohydraulickým ovládáním RPEH5-16 HC 03 9/01 D n 16 p max 350 bar / 0 bar Q max 300 dm 3 min -1 Nahrazuje HC 03 6/01 Rozváděče s elektrohydraulickým ovládáním RPEH Rozváděče s hydraulickým ovládáním RPH Malý řídicí příkon Nouzové ruční ovládání (pouze u RPEH) Připojovací rozměry podle DIN 30 / ISO 01 / CETOP RP11-H Popis konstrukce a funkce Rozváděče RPEH s elektrohydraulickým ovládáním sestávají z rozváděče RPE3-06 s elektromagnetickým ovládáním (viz katalog HC 010), který řídí cestný rozváděč s hydraulickým ovládáním s připojovacími rozměry podle ISO 01. Řízení a odpad z řízení mohou být provedeny jako vnitřní nebo vnější, vložením nebo vyjmutím odpovídající zátky se závitem do tělesa hlavního rozváděče. Rozváděče se dodávají v různých provedeních a s různým propojením šoupátek: - cestný, 3 polohový rozváděč se dvěma elektromagnety, střední poloha šoupátka je zajištěna středicími pružinami. - cestný, polohový rozváděč s jedním elektromagnetem a jednou vratnou pružinou, nebo se dvěma ovládacími elektromagnety a aretací polohy šoupátka. V základní povrchové úpravě je těleso hlavního a řídicího rozváděče fosfátováno, povrch ovládacích elektromagnetů je zinkován. 1

2 HC 03 Typový klíč RP -16 / / / / Elektrohydraulicky ovládaný rozváděč Ovládání elektrohydraulické hydraulické Jmenovitá světlost EH H Stupeň inovace standard 350 bar 5 Vysokotlaké provedení 0 bar (není k dispozici šoupátko C11) 5H E1 E E5 Těsnění NBR FPM (Viton) V Nouzové ovládání standard N1 zakryté plnou maticí zakryté pryžovou krytkou N Provedení cívky elektromagnetu s vývodem pro konektorovou nástrčku* s vývodem pro konektorovou nástrčku* a integrovanou zháčecí diodou s vestavěným usměrňovačem a vývodem pro konektorovou nástrčku* Počet pracovních poloh dvoupolohové třípolohové 3 Propojení a nastavení výchozí polohy šoupátka - viz tabulka propojení *dle EN Jmenovité napětí elektromagnetů * (na svorkách cívky) V DC /,7 A 000 V DC / 1,9 A V AC / 0,35 A / 50 (60) Hz V AC / 0,17 A / 50 (60) Hz Cívky elektromagnetů AC jsou v provedení E5. * Další možnosti napětí na požádání. Řízení pohybu hlavního šoupátka není požadováno omezení zdvihu hlavního šoupátka C řízení přestavovných časů škrticím ventilem D řízení přestavných časů tryskou (0,8 mm) PF v kanálu P další informace o řídicím ventilu - viz. katalog RPE3-06, HC 010 Zpětný ventil v kanálu P bez zpětného ventilu C3 se zpětným ventilem (viz str. 7) Přívod řízení vnitřní přívod vnější přívod (viz poznámka níže) vnitřní přívod s redukčním ventilem (30 bar) E Z I Odpad z řízení vnější odpad vnitřní odpad Poznámka: Pro šoupátka H11 a C11 použijte generátor řídícího tlaku viz volba C3 na straně 7. Pro rozváděče s hydraulickým ovládáním typu RPH musí být vždy použito vnější řízení i odpad z řízení.

3 Základní parametry Typ RP*5-16 RP*5H-16 HC 03 Jmenovitá světlost mm 16 Max. průtok z kanálu P do A, B, T dm 3 min Max. provozní tlak Vývody P, A, B Vývod T Vývod T (provedení s vnějším odpadem) bar Min. řídicí tlak bar 1 1 Max. řídicí tlak bar 10* 350* Tlakové ztráty bar viz p-q charakteristiky Tlaková kapalina Minerální olej výkonových tříd( HL, HLP) dle DIN 515 Rozsah provozní teploty kapaliny (NBR / FPM) C / Teplota okolí max. C +50 Rozsah provozní viskozity mm /s Životnost rozváděče - počet cyklů přestavení 10 7 Stupeň elektrického krytí dle ČSN EN IP 65 Předepsaný stupeň čistoty kapaliny Min. třída 1/18/15 podle ČSN ISO 06 Hmotnost rozváděče - RPH RPEH RPEH5-163 *) pro vyšší tlak použít řízení Z Tabulka propojení kg 6,6 8, 8,8 Uvedené symboly odpovídají rozváděčům RPEH. Propojení rozváděčů RPH si ověřte podle schéma na str. 7. Třípolohové rozváděče se středěním pružinami Třípolohové rozváděče se středěním pružinami Z11 H11 Y11 C11 Dvoupolohové rozváděče s vratnou pružinou Dvoupolohové rozváděče s vratnou pružinou X51 R51 X5 R5 Dvoupolohové rozváděče s mechanickou aretací na řídicím rozváděči J17 J7 Kromě nejvíce používaných propojení jsou k dispozici jiná speciální propojení. Uspořádání, proveditelnost a provozní meze konzultujte s našim obchodním oddělením. 3

4 HC 03 p-q charakteristiky měřeno při = 3 mm s -1 Jednosměrný ventil - Tlaková ztráta p-q Typ šoupátka - Tlaková ztráta p-q Tlaková ztráta p [bar] Průtok Q [dm 3 min -1 ] Průtok Q [dm 3 min -1 ] Tento graf znázorňuje tlakovou ztrátu samotného zpětného ventilu (C3). Tuto ztrátu je třeba přičíst ke ztrátě vybraného šoupátka Typ šoupátka Poloha šoupátka P - A P - B A - T B - T P - T Křivky v grafu Z11 sepnuto H11 sepnuto 1 1 rozepnuto Y11 sepnuto 1 1 rozepnuto C11 sepnuto 5 rozepnuto R51, R X51, X5 1 1 J17, J Q charakteristiky měřeno při = 3 mm s -1 Oblast použití Typ šoupátka P - A P - B Křivky v grafu Z H Y C11 R51, R5 1 1 X51, X5 1 1 J17, J7 1 1 p [bar] Průtok Q [dm 3 min -1 ]

5 Řízení a odpad z řízení Rozváděče RPEH jsou k dispozici s vnitřním a vnějším odpadem z řízení. Provedení s vnějším odpadem umožňuje vyšší tlak na výstupu Typ rozváděče Montáž zátky RPEH5-16**/* Vnitřní řízení a vnější odpad NE ANO RPEH5-16**/*I Vnitřní řízení a vnitřní odpad NE NE RPEH5-16**/*E Vnější řízení a vnější odpad ANO ANO RPEH5-16**/*EI Vnější řízení a vnitřní odpad ANO NE X Y HC 03 C3 X: zátka M6 x 8 pro vnější řízení Y: zátka M6 x 8 pro vnější odpad Vždy bez zátky X Zpětný ventil v kanálu P: C3 Rozváděče RPEH je možné vybavit vestavěným zpětným ventilem v kanálu P. To je zvláště užitečné pro zajištění řídicího tlaku, jestliže má hlavní rozváděč ve střední poloze propojeny vývody P a T. Požadavek na toto provedení vyjádřete písmeny C3 v typovém klíči. Elektrické parametry Elektromagnety Ovládací elektromagnety jsou v provedení stejnosměrném. Pro napájení střídavým proudem jsou elektromagnety opatřeny integrovaným usměrňovačem uvnitř cívky. Konektory jsou otočné po 90. Po povolení matice lze cívky elektromagnetu otáčet nebo mohou být nahrazeny bez otevření hydraulického obvodu. V případě závady elektromagnetu, nebo při výpadku napájení, může být šoupátko řídicího rozváděče přestaveno ručně za předpokladu, že tlak v kanálu T nepřekročí 5 bar. DC elektromagnet AC elektromagnet Maximální přípustná tolerance napětí % Maximální hustota spínání 1/h Přestavný čas 10 % (dvoupolohový rozváděč) ms Vratný čas ±10 % (dvoupolohový rozváděč) ms Přestavný čas ±10 % (třípolohový rozváděč) ms Vratný čas ±10 % (třípolohový rozváděč) ms Zatěžovatel % 100 Stupeň elektrického krytí podle ČSN EN IP 65 Uvedené hodnoty jsou vztaženy na elektrohydraulický rozváděč s řídicím tlakem 100 bar, s minerálním olejem o viskozitě 3 mm s -1 a při propojení PA a BT. Přestavné časy odpovídají přestavení šoupátka. Vratné časy odpovídají změně tlaku v potrubí. 5

6 HC 03 Rozměrový náčrt rozměry v mm RPEH5-16, RPEH a 15 b [1.57] Připojovací rozměry 1 Montážní plocha s těsnicími kroužky Ruční ovládání 3 Prostor potřebný pro odejmutí cívky Konektorová nástrčka (nutno objednat samostatně) 5 Prostor potřebný pro odejmutí konektorové nástrčky Požadovaná jakost povrchu protikusu Upevnění samostatného rozváděče: x šrouby M10 x 60* x šrouby M6 x 50* * Šrouby nejsou součástí dodávky Utahovací moment šroubů: M10 x 60: - 0 Nm - šrouby A Nm - šrouby A 1.9 M6 x 50: - 8 Nm - šrouby A Nm - šrouby A 1.9 Hloubka připojovacích závitů: M6 x 1; M10 x 18 Těsnicí kroužky: x O-kroužky, x,6 x O-kroužky 10,8 x 1,78 6

7 Způsob ovládání Ovládání elektromagnety: RPEH Rozváděč je dodáván s řídicím elektromagnetickým rozváděčem typu RPE3-06. Hydraulické ovládání: RPH Rozváděč je dodáván s propojovací horní deskou. Pro hydraulické ovládání jsou použity přípoje X a Y. HC RPH5-163 RPH5-16R* 17 RPH5-16X* Řízení Řízení rychlosti přestavování hlavního šoupátka: D Zapojením dvojitého škrticího ventilu typu VS3-06 mezi řídicí elektromagnetický rozváděč a hydraulický rozváděč může být řízen řídicí průtok a tím i rychlost přestavování hlavního šoupátka. Požadavek na toto provedení vyjádřete písmenem D v typovém klíči. Nastavitelné dorazy hlavního šoupátka: C Tyto dorazy omezují průtok rozvaděčem. Redukční ventil řídícího tlaku - fixní nastavení 30 bar: Z Varianta Z může být zvolena místo varianty D nebo společně s ní. D( Z) D+Z Ruční nouzové ovládání Jestliže je elektromagnetický rozváděč vystaven atmosférickým vlivům nebo tropickým klimatickým podmínkám, je doporučeno použít zakryté nouzové ruční ovládání. Požadavek na toto provedení vyjádřete písmeny N1 nebo N v typovém klíči. Konektorová nástrčka Rozváděče nejsou dodávány s konektorovou nástrčkou. Konektorové nástrčky dle EN musí být objednány samostatně. 7

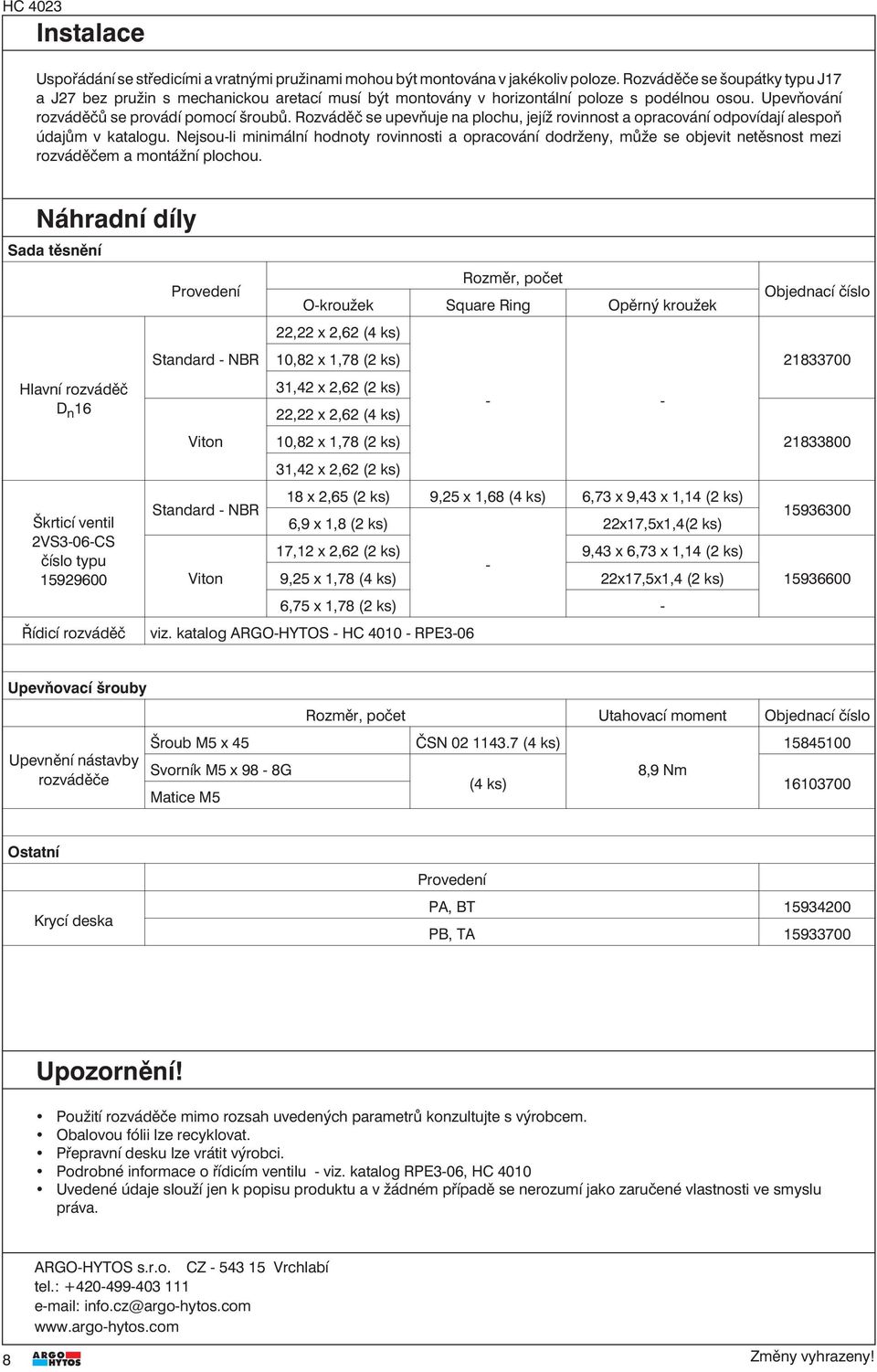

8 HC 03 Instalace Uspořádání se středicími a vratnými pružinami mohou být montována v jakékoliv poloze. Rozváděče se šoupátky typu J17 a J7 bez pružin s mechanickou aretací musí být montovány v horizontální poloze s podélnou osou. Upevňování rozváděčů se provádí pomocí šroubů. Rozváděč se upevňuje na plochu, jejíž rovinnost a opracování odpovídají alespoň údajům v katalogu. Nejsou-li minimální hodnoty rovinnosti a opracování dodrženy, může se objevit netěsnost mezi rozváděčem a montážní plochou. Náhradní díly Sada těsnění Hlavní rozváděč D n 16 Škrticí ventil VS3-06-CS číslo typu Řídicí rozváděč Rozměr, počet Provedení O-kroužek Square Ring Opěrný kroužek, x,6 ( ks) Standard - NBR 10,8 x 1,78 ( ks) 31, x,6 ( ks), x,6 ( ks) - - Viton 10,8 x 1,78 ( ks) 31, x,6 ( ks) Standard - NBR 18 x,65 ( ks) 9,5 x 1,68 ( ks) 6,73 x 9,3 x 1,1 ( ks) 6,9 x 1,8 ( ks) x17,5x1,( ks) 17,1 x,6 ( ks) 9,3 x 6,73 x 1,1 ( ks) - Viton 9,5 x 1,78 ( ks) x17,5x1, ( ks) 6,75 x 1,78 ( ks) - viz. katalog ARGO-HYTOS - HC RPE3-06 Objednací číslo Upevňovací šrouby Upevnění nástavby rozváděče Šroub M5 x 5 Svorník M5 x 98-8G Matice M5 Rozměr, počet Utahovací moment Objednací číslo ČSN ( ks) ,9 Nm ( ks) Ostatní Krycí deska Provedení PA, BT PB, TA Upozornění! Použití rozváděče mimo rozsah uvedených parametrů konzultujte s výrobcem. Obalovou fólii lze recyklovat. Přepravní desku lze vrátit výrobci. Podrobné informace o řídicím ventilu - viz. katalog RPE3-06, HC 010 Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. 8 ARGO-HYTOS s.r.o. CZ Vrchlabí tel.: Změny vyhrazeny!
