Převodník tlaku 3051S WirelessHART s bezdrátovým přenosem. Převodník průtoku 3051SF WirelessHART s bezdrátovým přenosem. Rosemount 3051S WirelessHART

Transkript

1 Návod na instalaci Převodník tlaku 3051S WirelessHART s bezdrátovým přenosem Převodník průtoku 3051SF WirelessHART s bezdrátovým přenosem Zahájení instalace Podmínky bezdrátové instalace Krok 1: Mechanická instalace Krok 2: Ověření funkčnosti Krok 3: Referenční informace Certifikace výrobku Ukončení instalace

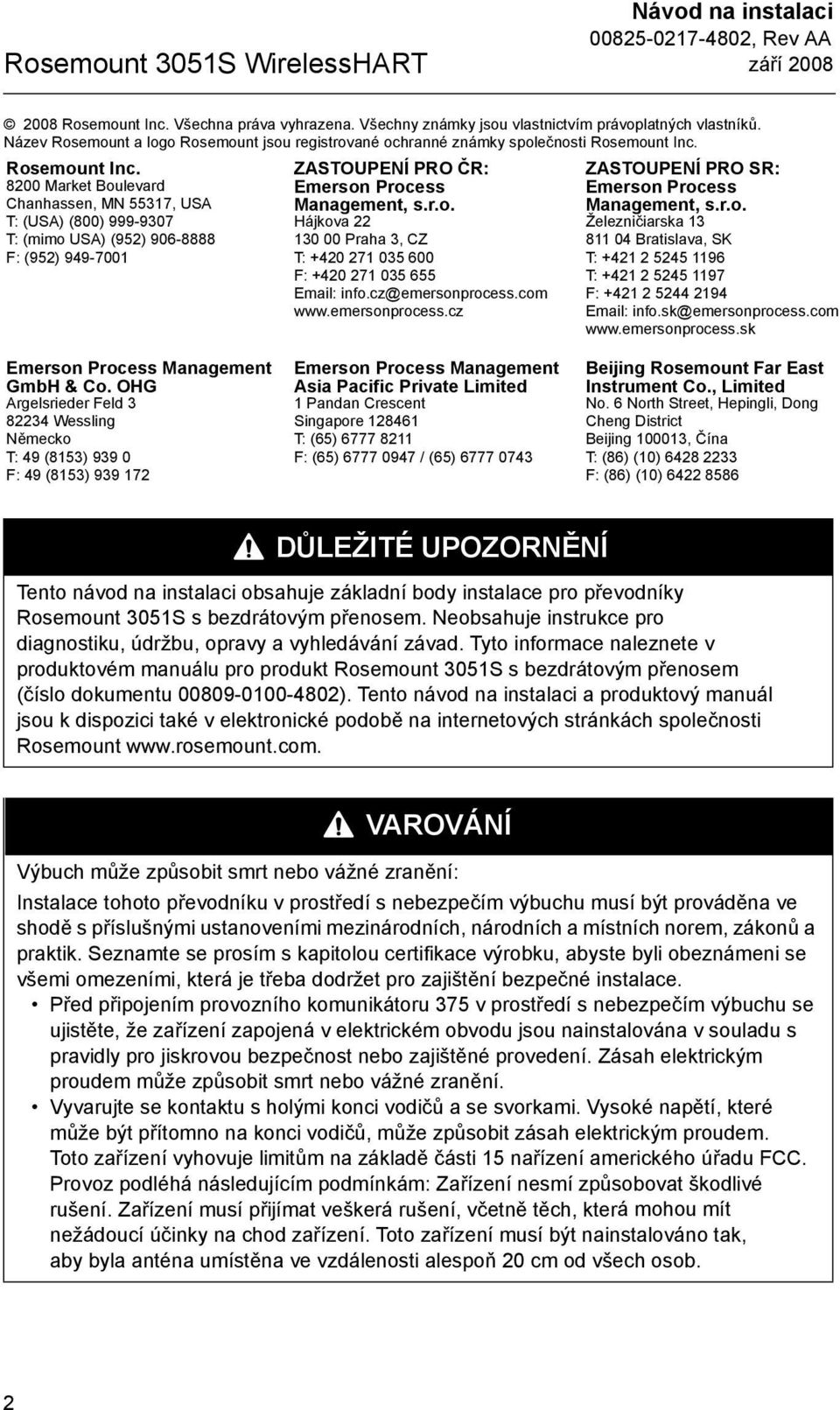

2 Návod na instalaci 2008 Rosemount Inc. Všechna práva vyhrazena. Všechny známky jsou vlastnictvím právoplatných vlastníků. Název Rosemount a logo Rosemount jsou registrované ochranné známky společnosti Rosemount Inc. Rosemount Inc Market Boulevard Chanhassen, MN 55317, USA T: (USA) (800) T: (mimo USA) (952) F: (952) ZASTOUPENÍ PRO ČR: Emerson Process Management, s.r.o. Hájkova Praha 3, CZ T: F: info.cz@emersonprocess.com ZASTOUPENÍ PRO SR: Emerson Process Management, s.r.o. Železničiarska Bratislava, SK T: T: F: info.sk@emersonprocess.com Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Německo T: 49 (8153) F: 49 (8153) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore T: (65) F: (65) / (65) Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Beijing , Čína T: (86) (10) F: (86) (10) DŮLEŽITÉ UPOZORNĚNÍ Tento návod na instalaci obsahuje základní body instalace pro převodníky Rosemount 3051S s bezdrátovým přenosem. Neobsahuje instrukce pro diagnostiku, údržbu, opravy a vyhledávání závad. Tyto informace naleznete v produktovém manuálu pro produkt Rosemount 3051S s bezdrátovým přenosem (číslo dokumentu ). Tento návod na instalaci a produktový manuál jsou k dispozici také v elektronické podobě na internetových stránkách společnosti Rosemount VAROVÁNÍ Výbuch může způsobit smrt nebo vážné zranění: Instalace tohoto převodníku v prostředí s nebezpečím výbuchu musí být prováděna ve shodě s příslušnými ustanoveními mezinárodních, národních a místních norem, zákonů a praktik. Seznamte se prosím s kapitolou certifikace výrobku, abyste byli obeznámeni se všemi omezeními, která je třeba dodržet pro zajištění bezpečné instalace. Před připojením provozního komunikátoru 375 v prostředí s nebezpečím výbuchu se ujistěte, že zařízení zapojená v elektrickém obvodu jsou nainstalována v souladu s pravidly pro jiskrovou bezpečnost nebo zajištěné provedení. Zásah elektrickým proudem může způsobit smrt nebo vážné zranění. Vyvarujte se kontaktu s holými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na konci vodičů, může způsobit zásah elektrickým proudem. Toto zařízení vyhovuje limitům na základě části 15 nařízení amerického úřadu FCC. Provoz podléhá následujícím podmínkám: Zařízení nesmí způsobovat škodlivé rušení. Zařízení musí přijímat veškerá rušení, včetně těch, která mohou mít nežádoucí účinky na chod zařízení. Toto zařízení musí být nainstalováno tak, aby byla anténa umístěna ve vzdálenosti alespoň 20 cm od všech osob. 2

3 Návod na instalaci DŮLEŽITÉ UPOZORNĚNÍ Přepravní podmínky pro bezdrátové výrobky: Jednotka je expedována bez nainstalovaného napájecího modulu. Před přepravou vyjměte prosím napájecí modul z jednotky. Každý napájecí modul obsahuje dva primární lithiové akumulátory velikosti C. Přeprava primárních lithiových akumulátorů se řídí předpisy amerického ministerstva dopravy apředpisy IATA (Mezinárodní asociace leteckých dopravců), ICAO (Mezinárodní organizace civilního letectví) a ARD (Evropské předpisy pro pozemní přepravu nebezpečného zboží). Splnění těchto a dalších místních předpisů je odpovědností přepravce. Před přepravou si ověřte aktuální předpisy a požadavky. PODMÍNKY BEZDRÁTOVÉ INSTALACE Napájení Napájecí modul by neměl být instalován do žádného bezdrátového zařízení, dokud není nainstalována a plně zprovozněna bezdrátová komunikační brána Smart Wireless Gateway. Bezdrátová zařízení by měla být také uváděna do činnosti v pořadí podle vzdálenosti od bezdrátové komunikační brány Smart Wireless Gateway, tj. nejbližší zařízení nejdříve. Výsledkem bude jednodušší a rychlejší instalace sítě. Aktivujete-li funkci Active Advertising komunikační brány Gateway, nová zařízení se k síti připojí rychleji. Další informace najdete v manuálu bezdrátové komunikační brány Smart Wireless Gateway (číslo dokumentu ). Umístění antény Anténu natočte do vertikální polohy, a to buď směrem nahoru, nebo dolů. Anténa by měla být umístěna přibližně ve vzdálenosti 1 m od všech větších objektů nebo budov, aby byla zajištěna bezproblémová komunikace s ostatními zařízeními. Obrázek 1. Umístění antény 3

4 P/N COMM P/N COMM Návod na instalaci Zátka kabelového vstupu Provizorní oranžové zátky kabelových vstupů by měly být nahrazeny kabelovými zátkami, které jsou součástí dodávky převodníku. Při instalaci zátek použijte schválený prostředek pro těsnění závitů. Obrázek 2. Umístění zátky kabelového vstupu Zátka kabelového vstupu Zátka kabelového vstupu Připojení provozního komunikátoru 375 Pro komunikaci provozního komunikátoru 375 s převodníkem 648 je třeba do převodníku instalovat napájecí modul. Obrázek 3. Připojení provozního komunikátoru 375 4

5 Návod na instalaci KROK 1: MECHANICKÁ INSTALACE Montáž převodníku Aplikace pro měření průtoku kapalin 1. Vývody z procesu instalujte do boční strany procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo pod touto rovinou. 3. Převodník namontujte tak, aby ventily pro odvzdušnění a odkalení byly orientovány směrem vzhůru. 4. Anténu natočte do vertikální polohy, a to buď směrem nahoru, nebo dolů. SMĚR PRŮTOKU Aplikace pro měření průtoku plynu 1. Vývody z procesu instalujte do boční nebo horní strany procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo nad touto rovinou. 3. Anténu natočte do vertikální polohy, a to buď směrem nahoru, nebo dolů. SMĚR PRŮTOKU SMĚR PRŮTOKU Aplikace pro měření průtoku páry 1. Vývody z procesu instalujte do boční strany procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo pod touto rovinou. 3. Impulsní vedení zaplňte vodou. 4. Anténu natočte do vertikální polohy, a to buď směrem nahoru, nebo dolů. SMĚR PRŮTOKU 5

6 Návod na instalaci Montáž na panel Provedení s koplanární přírubou Montáž na trubku Provedení s tradiční přírubou Provedení in-line 6

7 Návod na instalaci Připojte napájecí modul Seřízení převodníku POZNÁMKA: Převodníky jsou dodávány plně kalibrované na základě požadavku nebo na standardní výrobní hodnotu pro plný rozsah (rozpětí = horní mezní limit). Kalibrační seřízení nuly čidla (Zero Trim) Kalibrační seřízení nuly čidla (Zero Trim) je jednobodové seřízení čidla, které se používá pro kompenzaci vlivů montážní polohy a účinku statického tlaku v procesním potrubí. Ujistěte se, že když provádíte seřízení nuly, je otevřen vyrovnávací ventil a veškeré smáčené přívody jsou zaplněny do správné úrovně. Pokud odchylka nuly od skutečné hodnoty nuly je menší než 3 %, použijte pro seřízení nuly čidla níže uvedené instrukce v části Použití provozního komunikátoru 375. Použití provozního komunikátoru 375 Klávesová zkratka HART Postupové kroky 3, 4, 1, 3 1. U převodníku vyrovnejte tlak nebo převodník odvzdušněte a připojte kněmu komunikátor HART. 2. V menu komunikátoru vyhledejte funkci pro kalibrační seřízení nuly čidla (Zero Trim) zadáním příslušné klávesové zkratky HART. 3. Při kalibračním seřízení nuly čidla postupujte podle příkazů zobrazených na displeji komunikátoru. Informace o připojení provozního komunikátoru 375 a převodníku viz Obrázek 3 na straně 4. POZNÁMKA: Stejným způsobem může být převodník seřízen za pomoci správce inteligentních zařízení AMS Wireless Configurator. Seřízení lze provést po připojení převodníku k bezdrátové síti. Uzavření víka Našroubujte víko skříně a pevně je utáhněte podle bezpečnostních pokynů. Při instalaci vík skříně elektroniky vždy zajistěte správné utěsnění tak, aby se kov dotýkal kovu, ale víka neutahujte příliš. 7

8 Návod na instalaci KROK 2: OVĚŘENÍ FUNKČNOSTI Činnost převodníku lze ověřit na čtyřech místech: přímo na zařízení prostřednictvím displeje LCD, pomocí provozního komunikátoru 375, komunikační bránu prostřednictvím integrovaného webového rozhrání bezdrátové komunikační brány Smart Wireless Gateway nebo pomocí programového řešení AMS Wireless Configurator (nástroj pro konfiguraci bezdrátových zařízení). Místní zobrazení údajů Displej LCD bude ukazovat hodnotu primární proměnné (PV) ve stejném intervalu, jako je interval aktualizace měření, ale ne rychleji než v intervalu jedné minuty. Seznam chybových kódů a dalších hlášení displeje LCD naleznete v referenčním manuálu převodníku Rosemount 3051S. Stiskem a podržením tlačítka Diagnostic po dobu alespoň pěti vteřin zobrazíte obrazovky SW štítek zařízení TAG, identifikační číslo zařízení Device ID, identifikační číslo sítě Network ID, stav sít ového připojení Network Join Status a stav zařízení Device Status. Hledání sítě Připojování k síti Připojeno s omezenou šířkou pásma Připojeno n e t w k n e t w k n e t w k n e t w k a - s r c h j o i n g 1 p a r n t 2 p a r n t Provozní komunikátor 375 Pro bezdrátovou komunikaci HART s převodníkem je vyžadován popis zařízení (DD) pro 3051S Wireless. Informace o připojení provozního komunikátoru 375 k převodníku viz Obrázek 3 na straně 4. Funkce Klávesová zkratka Položky menu Komunikace 3, 3 Stav připojení (Join Status), Bezdrátový režim (Wireless Mode), Režim připojení (Join Mode), Počet dostupných sousedních zařízení (Number of Available Neighbors), Počet zachycených inzerátů (Number of Advertisements Heard), Počet pokusů o připojení (Number of Join Attempts) 8

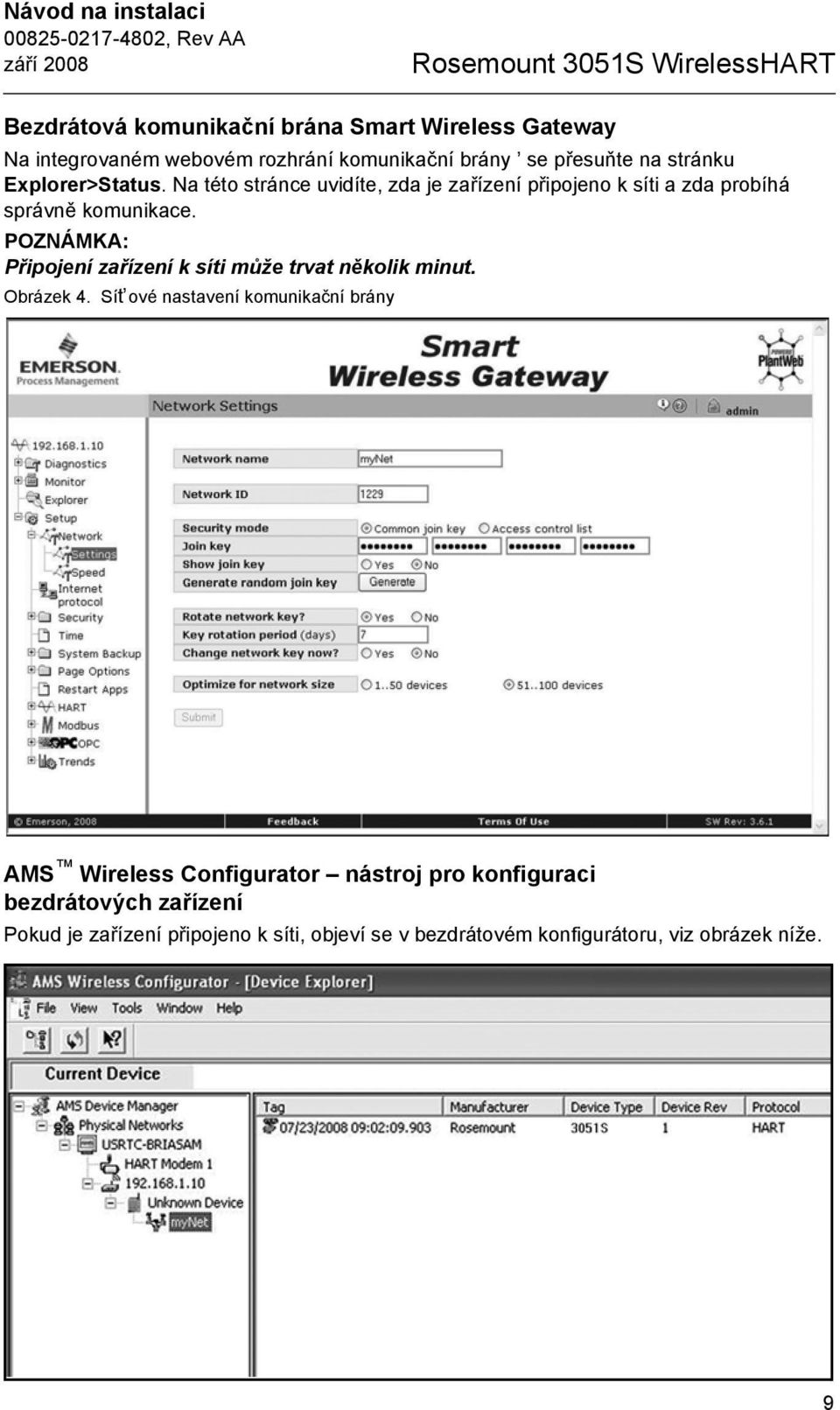

9 Návod na instalaci Bezdrátová komunikační brána Smart Wireless Gateway Na integrovaném webovém rozhrání komunikační brány se přesuňte na stránku Explorer>Status. Na této stránce uvidíte, zda je zařízení připojeno k síti a zda probíhá správně komunikace. POZNÁMKA: Připojení zařízení k síti může trvat několik minut. Obrázek 4. Sít ové nastavení komunikační brány AMS Wireless Configurator nástroj pro konfiguraci bezdrátových zařízení Pokud je zařízení připojeno k síti, objeví se v bezdrátovém konfigurátoru, viz obrázek níže. 9

10 Návod na instalaci Odstraňování závad Pokud se zařízení po zapnutí nepřipojilo k síti, ověřte, že je správně nakonfigurováno identifikační číslo sítě (Network ID) a přístupový klíč (Join Key). Dále ověřte, že je na bezdrátové komunikační bráně Smart Wireless Gateway aktivována funkce Active Advertising. Identifikační číslo sítě (Network ID) a přístupový klíč (Join Key), které jsou nastaveny v zařízení, se musí shodovat s odpovídajícími parametry bezdrátové komunikační brány. Identifikační číslo sítě a přístupový klíč můžete získat z bezdrátové komunikační brány Smart Wireless Gateway na stránce Setup>Network>Settings (viz Obrázek 4 na straně 9). Identifikační číslo sítě (Network ID) a přístupový klíč (Join Key) lze v bezdrátovém zařízení změnit pomocí následující klávesové zkratky. Funkce Klávesová zkratka Položky menu Komunikace 3, 3 Stav připojení (Join Status), Bezdrátový režim (Wireless Mode), Režim připojení (Join Mode), Počet dostupných sousedních zařízení (Number of Available Neighbors), Počet zachycených inzerátů (Number of Advertisements Heard), Počet pokusů o připojení (Number of Join Attempts) 10

11 Návod na instalaci KROK 3: REFERENČNÍ INFORMACE Obrázek 5. Zapojení svorkovnice P/N COMM Informace o připojení provozního komunikátoru 375 viz Obrázek 3 na straně 4. Tabulka 1. Klávesové zkratky HART Klávesová Funkce zkratka Informace o zařízení Položky menu 2, 2, 4, 3 Výrobce (Manufacturer), Typ (Model), Identifikační číslo finální sestavy (Final Assembly Number), Číslo univerzální verze (Universal), Verze popisu zařízení (Field Device), Verze softwaru (Software), Verze hardwaru (Hardware), Popis (Descriptor), Zpráva (Message), Datum (Date), Typové číslo I, II, III (Model Number I, II, III), Omezení SI jednotek (SI Unit Restriction), Země použití (Country) Řízené nastavení 2, 1 Nakonfigurovat (Configure), Řízené nastavení (Guided Setup), Připojit zařízení k síti (Join Device to Network), Nakonfigurovat interval aktualizace (Configure Update Rate), Kalibrační seřízení nuly čidla (Zero Trim), Nakonfigurovat displej zařízení (Configure Device Display), Nakonfigurovat procesní alarmy (Configure Process Alarms) Manuální nastavení 2, 2 Nakonfigurovat (Configure), Manuální nastavení (Manual Setup), Nastavení bezdrátové sítě (Wireless), Tlak (Pressure), Teploty uvnitř převodníku (Device Temperatures), Informace o zařízení (Device Information), Nastavení zobrazovací jednotky zařízení (Display), Jiné (Other) Konfigurace bezdrátové sítě 2, 2, 1 Identifikační číslo sítě (Network ID), Připojit zařízení k síti (Join Device to Network), Nakonfigurovat interval aktualizace (Configure Update Rate), Nakonfigurovat úroveň výkonu vysílání (Configure Broadcast Power Level), Režim napájení (Power Mode), Zdroj napájení (Power Source) 11

12 Návod na instalaci CERTIFIKACE VÝROBKU Schválené výrobní provozy Rosemount Inc. Chanhassen, Minnesota, USA Informace k evropským směrnicím Prohlášení o shodě ES naleznete na str.14. Aktuální verzi naleznete na stránkách Soulad s telekomunikačními předpisy Veškerá zařízení pro bezdrátový přenos vyžadují certifikaci, která zajišt uje, že tato zařízení dodržují regulace týkající se užití vysokofrekvenčního spektra. Tento typ certifikace výrobku vyžaduje téměř každá země. Společnost Emerson spolupracuje se státními agenturami po celém světě s cílem dodávat plně kompatibilní produkty a odstranit riziko nedodržení národních směrnic nebo zákonů, které regulují použití bezdrátových zařízení. FCC a IC Toto zařízení vyhovuje limitům na základě části 15 nařízení amerického úřadu FCC. Provoz podléhá následujícím podmínkám: Zařízení nesmí způsobovat škodlivé rušení. Zařízení musí přijímat veškerá rušení, včetně těch, která mohou mít nežádoucí účinky na chod zařízení. Toto zařízení musí být nainstalováno tak, aby byla anténa umístěna ve vzdálenosti alespoň 20 cm od všech osob. FM certifikace pro normální umístění Jako standardní součást konstrukce byl převodník zkoušen a testován pro stanovení, že konstrukce přístroje splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu. Toto testování bylo provedeno organizací Factory Mutual (FM), celostátně uznávanou testovací laboratoří (NRTL), a stejně tak schváleno organizací Federal Occupational Safety and Health Administration (OSHA). Certifikace pro Severní Ameriku Certifikace organizace Factory Mutual (FM) I5 Certifikace organizace FM pro jiskrovou bezpečnost, zajištěné provedení a odolnost proti vznícení prachu. Jiskrová bezpečnost pro použití v Class I/II/III, Division 1, Group A, B, C, D, E, F a G. Označení oblasti: Class I, Zone 0, AEx ia llc Teplotní třída T4 (T okolí = 50 C až 70 C) Zajištěné provedení pro Class I, Division 2, Group A, B, C a D Odolnost proti vznícení prachu pro Class II a III, Division 1, Group E, F a G. Limity okolní teploty: 50 C až 85 C Lze použít pouze s napájecím modulem Rosemount s objednacím číslem P/N Krytí 4X / IP66 Certifikáty Canadian Standards Association (CSA) I6 CSA certifikace pro jiskrovou bezpečnost Certifikát pro jiskrovou bezpečnost pro Class I, Division 1, Group A, B, C a D. Teplotní třída T3C Krytí 4X / IP66 Lze použít pouze s napájecím zdrojem Rosemount s objednacím číslem P/N

13 Návod na instalaci Certifikáty pro Evropu I1 ATEX certifikace pro jiskrovou bezpečnost Číslo certifikátu: BAS01ATEX1303X II 1G Ex ia IIC T4 (T okolí = 60 C až 70 C) Lze použít pouze s napájecím modulem Rosemount Krytí IP I7 IECEx certifikát pro jiskrovou bezpečnost Číslo certifikátu: IECEx BAS X Ex ia IIC T4 (T okolí = 60 C až 70 C) Lze použít pouze s napájecím modulem Rosemount Krytí IP66 13

14 Návod na instalaci Prohlášení o shod.: RMD 1044 Rev. E My, spole nost Rosemount Inc Market Boulevard Chanhassen, MN USA prohlašujeme na svoji výlu nou zodpov dnost, že výrobky p evodníky tlaku s modelovým ozna ením 3051S a pouzdra s modelovým ozna ením 300S vyráb né spole ností Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA kterých se toto prohlášení týká, jsou ve shod s ustanoveními sm rnic Evropských spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je založen na použití harmonizovaných norem a, je-li to požadováno, rovn ž na certifikaci ud lené registrovaným orgánemem Evropského spole enství, jak je uvedeno v p ipojeném seznamu. (podpis) 23. kv tna 2007 (datum vydání) Robert J. Karschnia (jméno tiskacím písmem) Viceprezident a technický editel (název funkce tiskacím písmem) Ev..: 3051S CE Marking Strana 1 z S_QIG_DoC_cze.doc 14

15 Návod na instalaci Sm rnice 2004/108/ES (RMC) Seznam ES prohlášení o shod RMD 1044 Rev. E Všechny modely EN :1997 s dopl ky A1, A2 a A3 Sm rnice 1999/5/ES (R&TTE) Všechny modely s kódem výstupu X a kódem provozní frekvence a protokolu 1 EN : V , EN : V EN : 2001 EN V ( ) Zem Bulharsko Francie Itálie Norsko Rumunsko Omezení Obecné oprávn ní vyžadované pro venkovní použití a ve ejné služby. Venkovní použití je omezeno na celkový vyza ovaný výkon 10 mw. Vyžadováno všeobecné oprávn ní pro použití mimo soukromé prostory. Možné omezení v zem pisné oblasti v dosahu 20 km od centra Ny-Alesund. Provozování v pásmu na sekundární bázi. Vyžadováno individuální povolení. Sm rnice 97/23/ES (PED) P evodníky tlaku s modelovým ozna ením 3051S_CA4; 3051S_CD2, 3, 4, 5; (také ve volitelném provedení P9) Certifikát hodnocení systému jakosti ES. PED-H-100 Posouzení shody podle modulu H Všechny ostatní p evodníky tlaku s modelovým ozna ením 3051S Posouzení podle ádných technických postup P íslušenství p echodník : Membránové t sn ní procesní p íruba rozvodné potrubí Posouzení podle ádných technických postup Ev..: 3051S CE Marking Strana 2 z S_QIG_DoC_cze.doc 15

16 Návod na instalaci Sm rnice 94/9/ES (ATEX) P evodník tlaku s modelovým ozna ením 3051S BAS01ATEX1303X Osv d ení o jiskrové bezpe nosti P evodník tlaku s modelovým ozna ením 3051S bez kódu výstupu X Skupina za ízení II, kategorie 1 G (Ex ia IIC T4/T5) EN50014: dopl ky 1 a 2; EN50020: 1994, EN50284: 1999 P evodník tlaku s modelovým ozna ením 3051S s kódem výstupu X Skupina za ízení II, kategorie 1 G (Ex ia IIC T4/T5) EN : 2006; EN : 2007 BAS01ATEX3304X Osv d ení o p ezkoušení typu n Skupina za ízení II, kategorie 3 G (Ex nl IIC T5) EN50021: 1999 BAS01ATEX1374X Osv d ení o odolnosti proti prachu Skupina za ízení II, kategorie 1 D (T105 C) EN : 1998 Baseefa04ATEX0181X Osv d ení pro použití v dolech Skupina za ízení I, kategorie M 1 (Ex ia I) EN50014: dopl ky 1 a 2; EN50020: 2002, EN50303: 2000 Baseefa05ATEX0193U Osv d ení pro použití v dolech: jako komponenta Skupina za ízení I, kategorie M 1 (Ex ia I) EN50014: dopl ky 1 a 2; EN50020: 2002, EN50303: 2000 P evodníky tlaku s modelovým ozna ením 3051S KEMA00ATEX2143X Osv d ení o nevýbušném provedení Skupina za ízení II, kategorie 1/2 G (Ex d IIC T5/T6) EN50014: 1997; EN50018:1994; EN50284: 1999 Ev..: 3051S CE Marking Strana 3 z S_QIG_DoC_cze.doc 16

17 Návod na instalaci Seznam ES prohlášení o shod RMD 1044 Rev. E Registrovaný orgán PED Det Norske Veritas (DNV) [Registrovaný orgán.: 0575] Veritasveien 1, N-1322 Hovik, Norsko Registrované orgány ATEX pro osv d ení ES o typových zkouškách KEMA [Registrovaný orgán.: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Nizozemsko Postbank Baseefa [Registrovaný orgán.: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Registrovaný orgán ATEX pro osv d ení o zajišt ní kvality Baseefa [Registrovaný orgán.: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Ev..: 3051S CE Marking Strana 4 z S_QIG_DoC_cze.doc 17

18 Návod na instalaci 18
