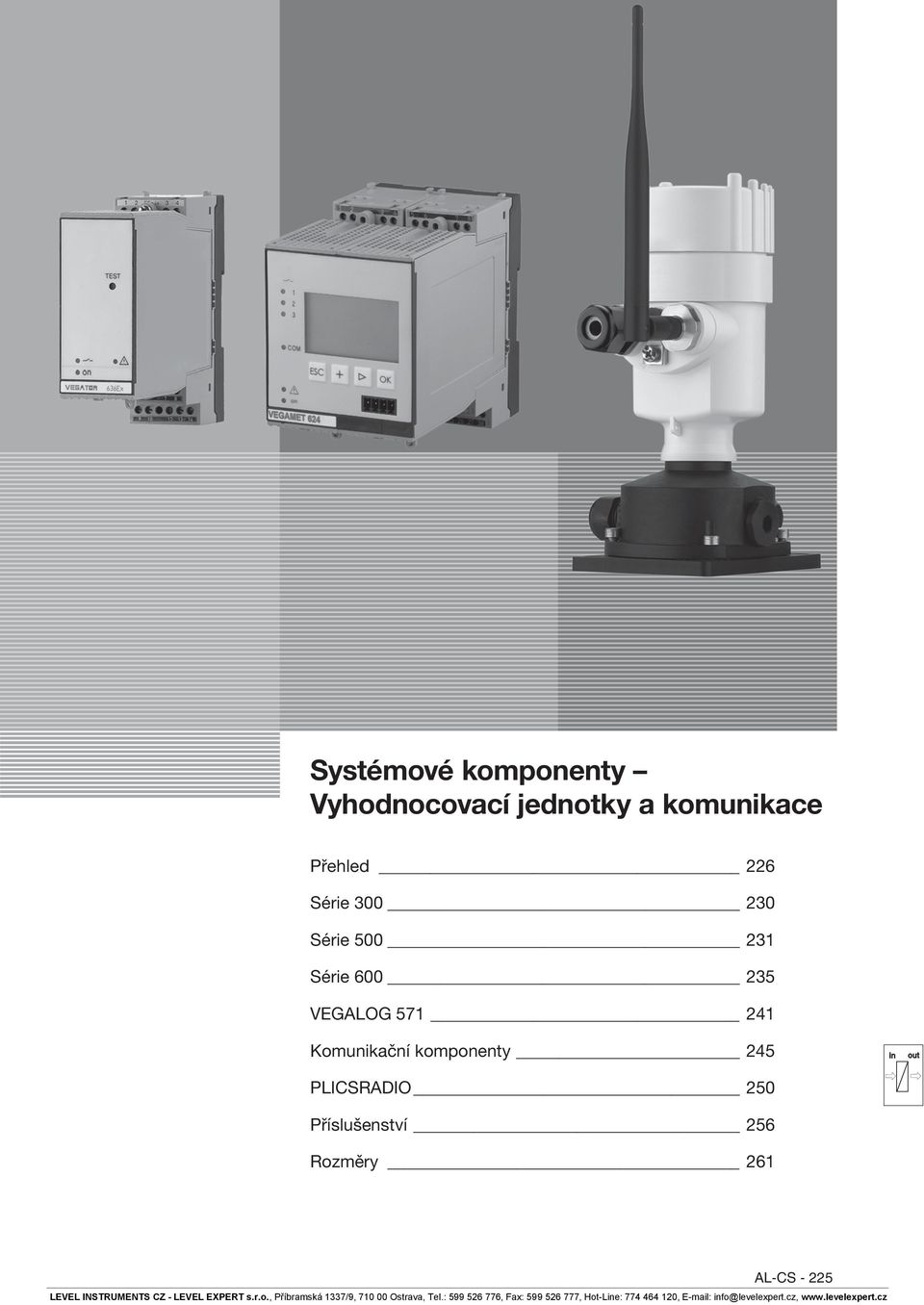

1 Systémové komponenty Vyhodnocovací jednotky a komunikace Přehled 226 Série Série Série VEGALOG Komunikační komponenty 245 PLICSRADIO 250 Příslušenství 256 Rozměry 261 AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

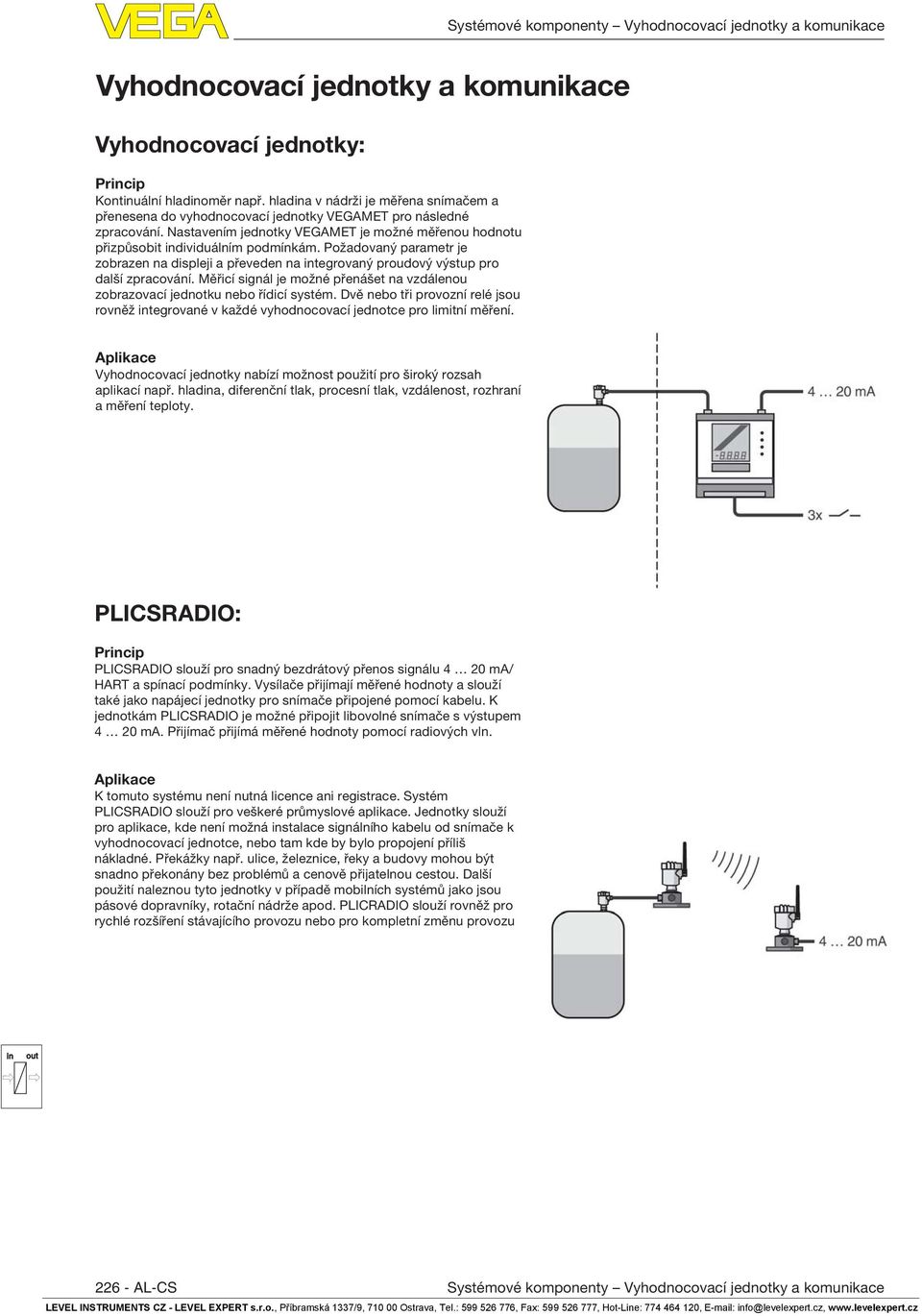

2 Systémové komponenty Vyhodnocovací jednotky a komunikace Vyhodnocovací jednotky a komunikace Vyhodnocovací jednotky: Prcip Kontuální hladoměr např. hlada v nádrži je měřena snímačem a přenesena do vyhodnocovací jednotky VEGAMET pro následné zpracování. Nastavením jednotky VEGAMET je možné měřenou hodnotu přizpůsobit dividuálním podmínkám. Požadovaný parametr je zobrazen na displeji a převeden na tegrovaný proudový výstup pro další zpracování. Měřicí signál je možné přenášet na vzdálenou zobrazovací jednotku nebo řídicí systém. Dvě nebo tři provozní relé jsou rovněž tegrované v každé vyhodnocovací jednotce pro limitní měření. Aplikace Vyhodnocovací jednotky nabízí možnost použití pro široký rozsah aplikací např. hlada, diferenční tlak, procesní tlak, vzdálenost, rozhraní a měření teploty. PLICSRADIO: Prcip PLICSRADIO slouží pro snadný bezdrátový přenos signálu 4 20 ma/ HART a spínací podmínky. Vysílače přijímají měřené hodnoty a slouží také jako napájecí jednotky pro snímače připojené pomocí kabelu. K jednotkám PLICSRADIO je možné připojit libovolné snímače s výstupem 4 20 ma. Přijímač přijímá měřené hodnoty pomocí radiových vln. Aplikace K tomuto systému není nutná licence ani registrace. Systém PLICSRADIO slouží pro veškeré průmyslové aplikace. Jednotky slouží pro aplikace, kde není možná stalace signálního kabelu od snímače k vyhodnocovací jednotce, nebo tam kde by bylo propojení příliš nákladné. Překážky např. ulice, železnice, řeky a budovy mohou být snadno překonány bez problémů a cenově přijatelnou cestou. Další použití naleznou tyto jednotky v případě mobilních systémů jako jsou pásové dopravníky, rotační nádrže apod. PLICRADIO slouží rovněž pro rychlé rozšíření stávajícího provozu nebo pro kompletní změnu provozu AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

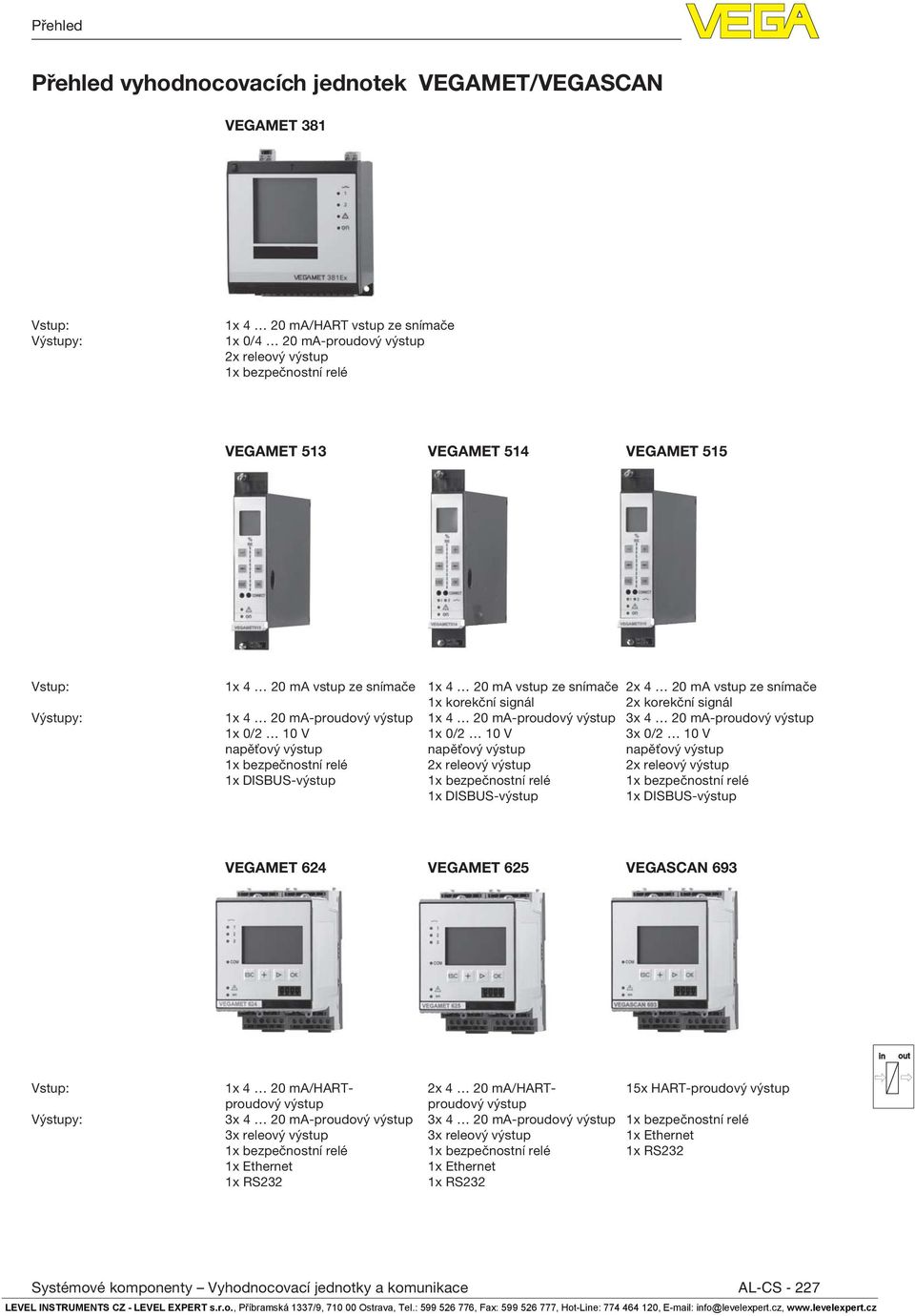

3 Přehled Přehled vyhodnocovacích jednotek VEGAMET/VEGASCAN VEGAMET 381 Vstup: Výstupy: 1x 4 20 ma/hart vstup ze snímače 1x 0/4 20 ma-proudový výstup 2x releový výstup 1x bezpečnostní relé VEGAMET 513 VEGAMET 514 VEGAMET 515 Vstup: 1x 4 20 ma vstup ze snímače 1x 4 20 ma vstup ze snímače 2x 4 20 ma vstup ze snímače 1x korekční signál 2x korekční signál Výstupy: 1x 4 20 ma-proudový výstup 1x 4 20 ma-proudový výstup 3x 4 20 ma-proudový výstup 1x 0/2 10 V 1x 0/2 10 V 3x 0/2 10 V napěťový výstup napěťový výstup napěťový výstup 1x bezpečnostní relé 2x releový výstup 2x releový výstup 1x DISBUS-výstup 1x bezpečnostní relé 1x bezpečnostní relé 1x DISBUS-výstup 1x DISBUS-výstup VEGAMET 624 VEGAMET 625 VEGASCAN 693 Vstup: 1x 4 20 ma/hart- 2x 4 20 ma/hart- 15x HART-proudový výstup proudový výstup proudový výstup Výstupy: 3x 4 20 ma-proudový výstup 3x 4 20 ma-proudový výstup 1x bezpečnostní relé 3x releový výstup 3x releový výstup 1x Ethernet 1x bezpečnostní relé 1x bezpečnostní relé 1x RS232 1x Ethernet 1x Ethernet 1x RS232 1x RS232 Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

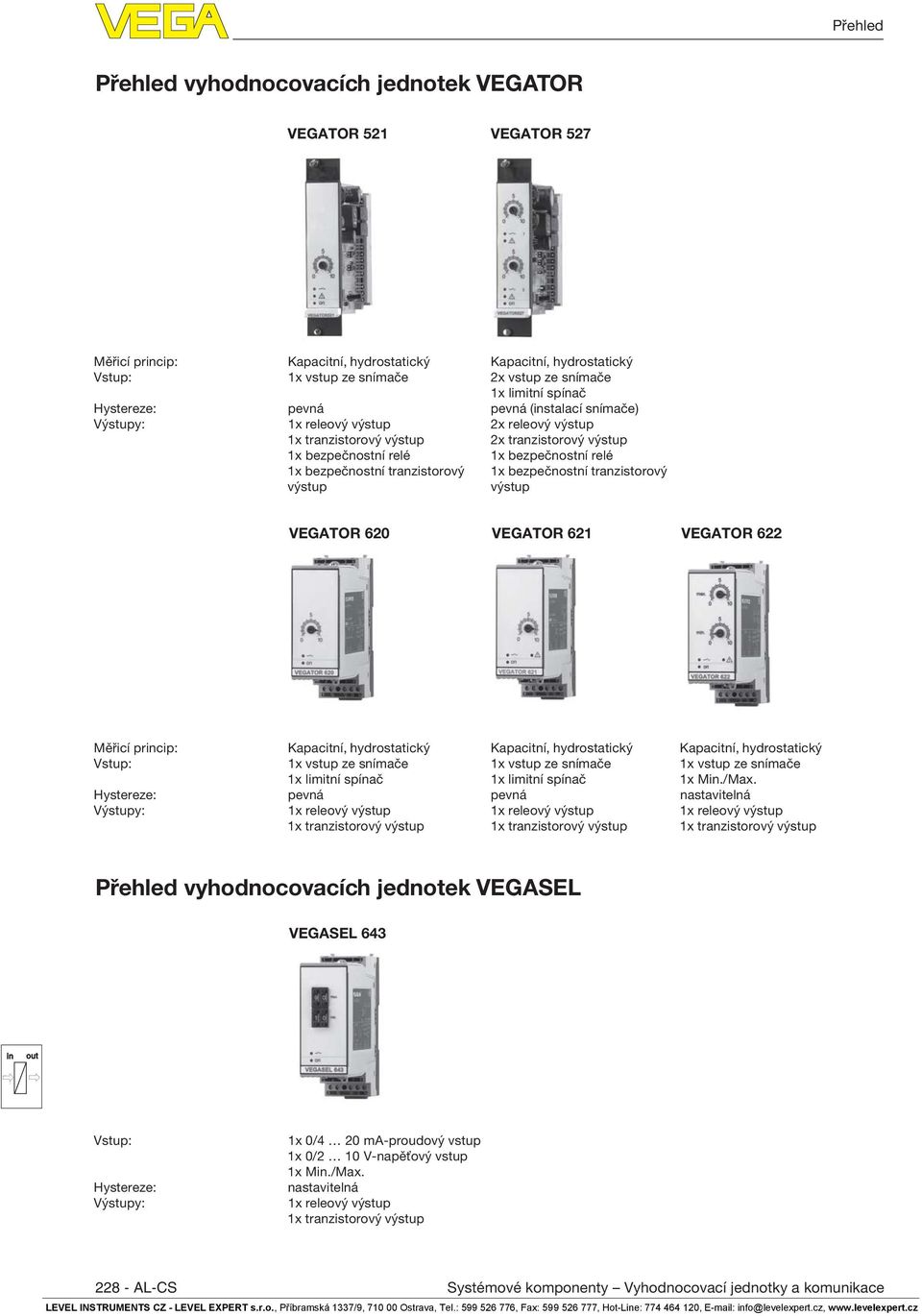

4 Přehled Přehled vyhodnocovacích jednotek VEGATOR VEGATOR 521 VEGATOR 527 Měřicí prcip: Kapacitní, hydrostatický Kapacitní, hydrostatický Vstup: 1x vstup ze snímače 2x vstup ze snímače 1x limitní spínač Hystereze: pevná pevná (stalací snímače) Výstupy: 1x releový výstup 2x releový výstup 1x tranzistorový výstup 2x tranzistorový výstup 1x bezpečnostní relé 1x bezpečnostní relé 1x bezpečnostní tranzistorový 1x bezpečnostní tranzistorový výstup výstup VEGATOR 620 VEGATOR 621 VEGATOR 622 Měřicí prcip: Kapacitní, hydrostatický Kapacitní, hydrostatický Kapacitní, hydrostatický Vstup: 1x vstup ze snímače 1x vstup ze snímače 1x vstup ze snímače 1x limitní spínač 1x limitní spínač 1x M./Max. Hystereze: pevná pevná nastavitelná Výstupy: 1x releový výstup 1x releový výstup 1x releový výstup 1x tranzistorový výstup 1x tranzistorový výstup 1x tranzistorový výstup Přehled vyhodnocovacích jednotek VEGASEL VEGASEL 643 Vstup: Hystereze: Výstupy: 1x 0/4 20 ma-proudový vstup 1x 0/2 10 V-napěťový vstup 1x M./Max. nastavitelná 1x releový výstup 1x tranzistorový výstup AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

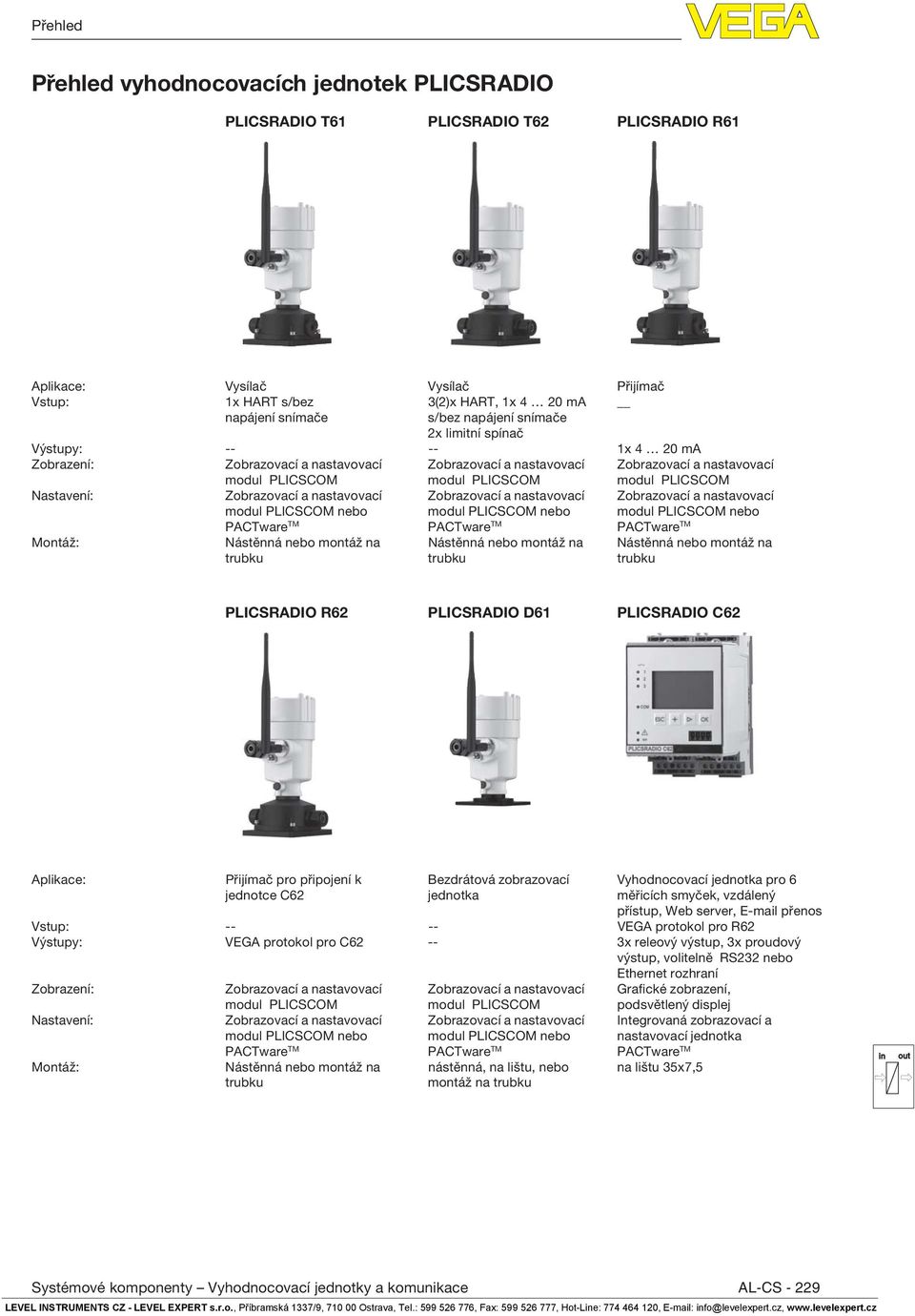

5 Přehled Přehled vyhodnocovacích jednotek PLICSRADIO PLICSRADIO T61 PLICSRADIO T62 PLICSRADIO R61 Aplikace: Vysílač Vysílač Přijímač Vstup: 1x HART s/bez 3(2)x HART, 1x 4 20 ma napájení snímače s/bez napájení snímače 2x limitní spínač Výstupy: x 4 20 ma Zobrazení: Zobrazovací a nastavovací Zobrazovací a nastavovací Zobrazovací a nastavovací modul PLICSCOM modul PLICSCOM modul PLICSCOM Nastavení: Zobrazovací a nastavovací Zobrazovací a nastavovací Zobrazovací a nastavovací modul PLICSCOM nebo modul PLICSCOM nebo modul PLICSCOM nebo PACTware TM PACTware TM PACTware TM Montáž: Nástěnná nebo montáž na Nástěnná nebo montáž na Nástěnná nebo montáž na trubku trubku trubku PLICSRADIO R62 PLICSRADIO D61 PLICSRADIO C62 Aplikace: Přijímač pro připojení k Bezdrátová zobrazovací Vyhodnocovací jednotka pro 6 jednotce C62 jednotka měřicích smyček, vzdálený přístup, Web server, přenos Vstup: VEGA protokol pro R62 Výstupy: VEGA protokol pro C x releový výstup, 3x proudový výstup, volitelně RS232 nebo Ethernet rozhraní Zobrazení: Zobrazovací a nastavovací Zobrazovací a nastavovací Grafické zobrazení, modul PLICSCOM modul PLICSCOM podsvětlený displej Nastavení: Zobrazovací a nastavovací Zobrazovací a nastavovací Integrovaná zobrazovací a modul PLICSCOM nebo modul PLICSCOM nebo nastavovací jednotka PACTware TM PACTware TM PACTware TM Montáž: Nástěnná nebo montáž na nástěnná, na lištu, nebo na lištu 35x7,5 trubku montáž na trubku Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

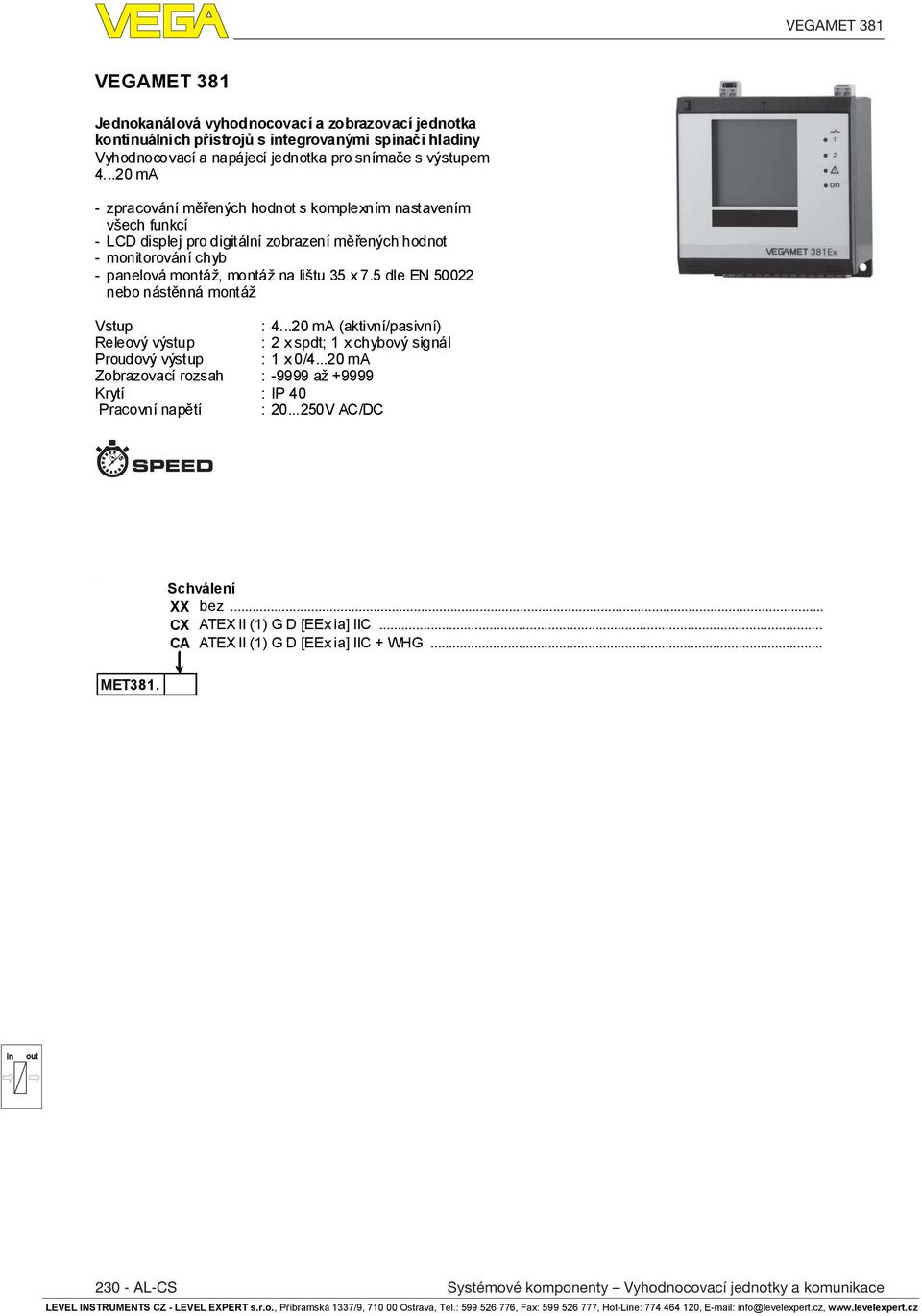

6 VEGAMET 381 VEGAMET 381 Jednokanálová vyhodnocovací a zobrazovací jednotka kontuálních přístrojů s tegrovanými spínači hlady Vyhodnocovací a napájecí jednotka pro snímače s výstupem ma - zpracování měřených hodnot s komplexním nastavením všech funkcí - LCD displej pro digitální zobrazení měřených hodnot - monitorování chyb - panelová montáž, montáž na lištu 35 x 7.5 dle EN nebo nástěnná montáž Vstup : ma (aktivní/pasivní) Releový výstup : 2 x spdt; 1 x chybový signál Proudový výstup : 1 x 0/ ma Zobrazovací rozsah : až Krytí : IP 40 : V AC/DC XX bez... CX ATEX II (1) G D [EEx ia] IIC... CA ATEX II (1) G D [EEx ia] IIC + WHG... MET AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

7 VEGATOR 522 VEGATOR 527 VEGATOR 521 Jednokanálová vyhodnocovací jednotka 19" Evropský rozměr Pro zpracování hlady kontuálních hladoměrů - nastavitelná tegrační doba - monitorování chybového signálu - s nastavenou spínací hysterezí Vstup Releový výstup Tranzistorový výstup Chybový signál Krytí : 1 x (kapacitní sonda nebo tlakový snímač) : 1 x spdt : 1 x : 1 x bezpečné relé a tranzistor : IP30 : V AC, V DC.X bez... EX0.A ATEX II (1) G D [EEx ia] IIC/IIB + WHG....M Lodní průmysl... TOR521 Modul pro montáž do panelu viz. Příslušenství v této kapitole Pouzdro pro jednoduchou montáž viz. Příslušenství v této kapitole VEGATOR 527 Vyhodnocovací jednotka 19" Evropský rozměr Pro zpracování hlady kontuálních hladoměrů - nastavitelná tegrační doba - monitorování chybového signálu Vstup Releový výstup Tranzistorový výstup Chybový signál Krytí : 2 x (kapacitní sondy nebo tlakové snímače) : 2 x spdt : 2 x (stálá spínací hystereze) : 1 x bezpečné relé a tranzistor : IP30 : V AC, V DC.X bez... EX0.A ATEX II (1) G D [EEx ia] IIC/IIB + WHG....M Lodní průmysl... TOR527 Modul pro montáž do panelu viz. Příslušenství v této kapitole Pouzdro pro jednoduchou montáž viz. Příslušenství v této kapitole VEGATOR 536, 537 (viz. kapitola Vibrační spínače ) VEGATOR 256C (viz. kapitola Vodivostní spínače ) Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

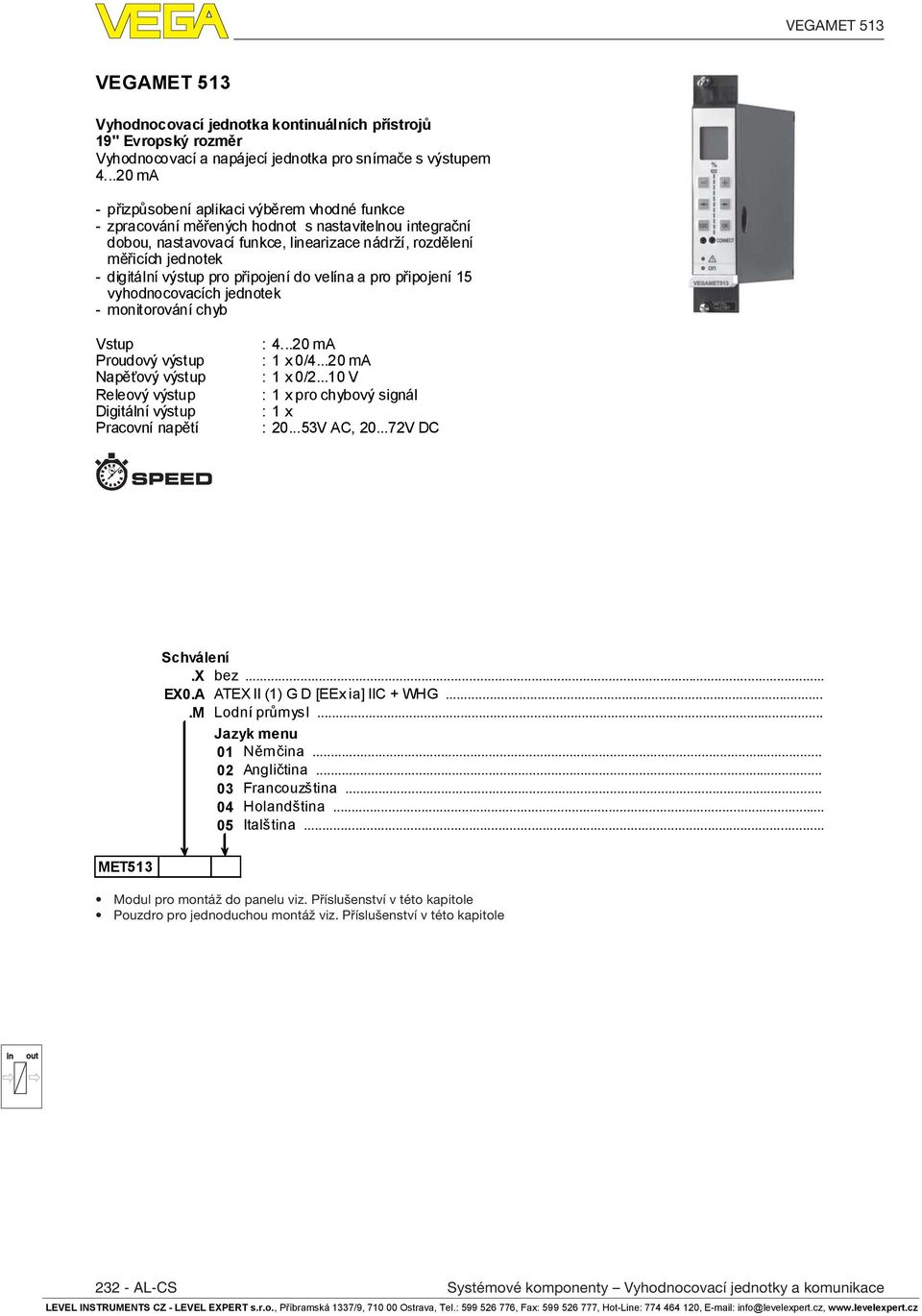

8 VEGAMET 513 VEGAMET 513 Vyhodnocovací jednotka kontuálních přístrojů 19" Evropský rozměr Vyhodnocovací a napájecí jednotka pro snímače s výstupem ma - přizpůsobení aplikaci výběrem vhodné funkce - zpracování měřených hodnot s nastavitelnou tegrační dobou, nastavovací funkce, learizace nádrží, rozdělení měřicích jednotek - digitální výstup pro připojení do velína a pro připojení 15 vyhodnocovacích jednotek - monitorování chyb Vstup Proudový výstup Napěťový výstup Releový výstup Digitální výstup : ma : 1 x 0/ ma : 1 x 0/ V : 1 x pro chybový signál : 1 x : V AC, V DC.X bez... EX0.A ATEX II (1) G D [EEx ia] IIC + WHG....M Lodní průmysl... Jazyk menu 01 Němča Angličta Francouzšta Holandšta Italšta... MET513 Modul pro montáž do panelu viz. Příslušenství v této kapitole Pouzdro pro jednoduchou montáž viz. Příslušenství v této kapitole AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

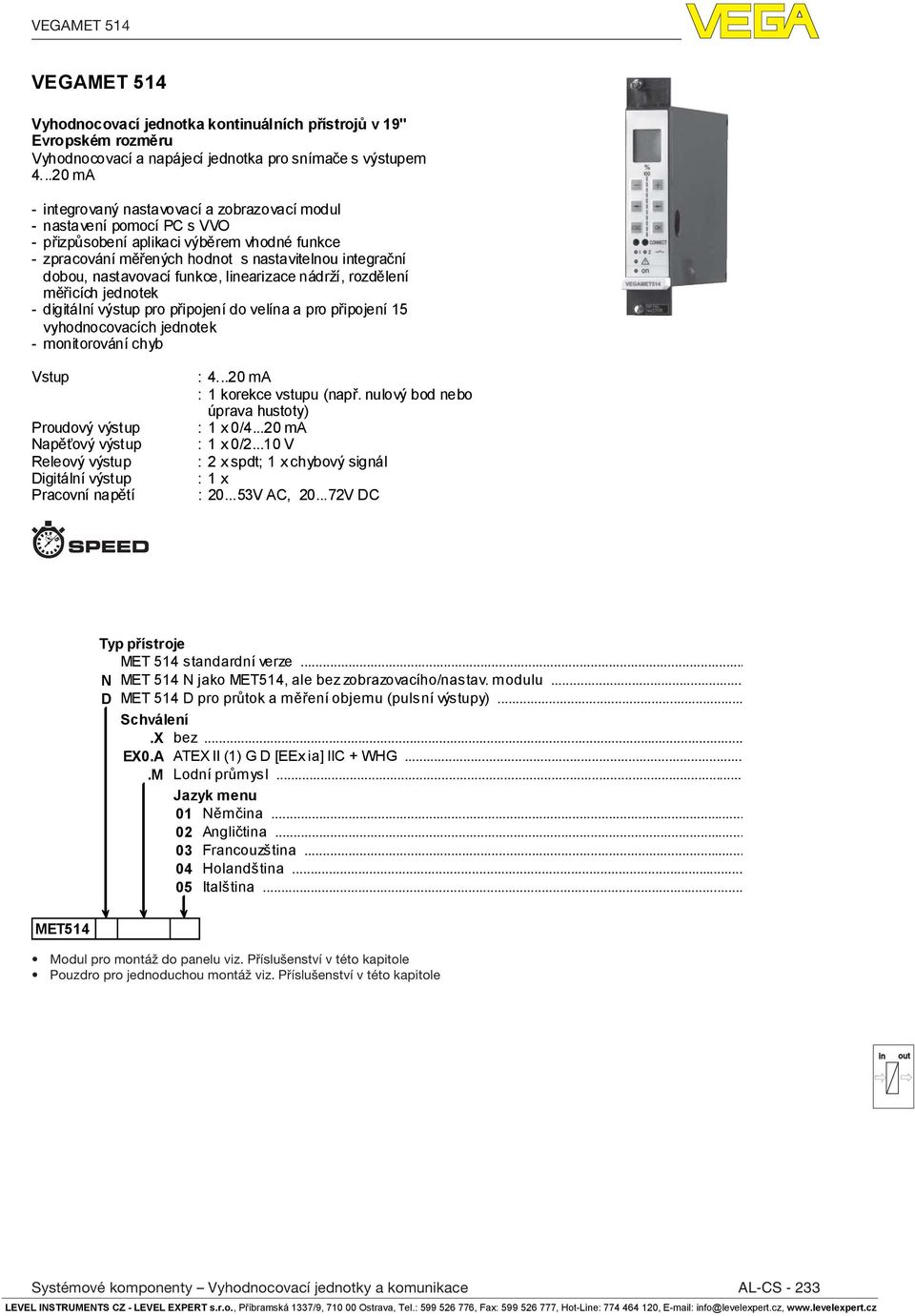

9 VEGAMET 514 VEGAMET 514 Vyhodnocovací jednotka kontuálních přístrojů v 19" Evropském rozměru Vyhodnocovací a napájecí jednotka pro snímače s výstupem ma - tegrovaný nastavovací a zobrazovací modul - nastavení pomocí PC s VVO - přizpůsobení aplikaci výběrem vhodné funkce - zpracování měřených hodnot s nastavitelnou tegrační dobou, nastavovací funkce, learizace nádrží, rozdělení měřicích jednotek - digitální výstup pro připojení do velína a pro připojení 15 vyhodnocovacích jednotek - monitorování chyb Vstup Proudový výstup Napěťový výstup Releový výstup Digitální výstup : ma : 1 korekce vstupu (např. nulový bod nebo úprava hustoty) : 1 x 0/ ma : 1 x 0/ V : 2 x spdt; 1 x chybový signál : 1 x : V AC, V DC Typ přístroje MET 514 standardní verze... N MET 514 N jako MET514, ale bez zobrazovacího/nastav. modulu... D MET 514 D pro průtok a měření objemu (pulsní výstupy)....x bez... EX0.A ATEX II (1) G D [EEx ia] IIC + WHG....M Lodní průmysl... Jazyk menu 01 Němča Angličta Francouzšta Holandšta Italšta... MET514 Modul pro montáž do panelu viz. Příslušenství v této kapitole Pouzdro pro jednoduchou montáž viz. Příslušenství v této kapitole Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

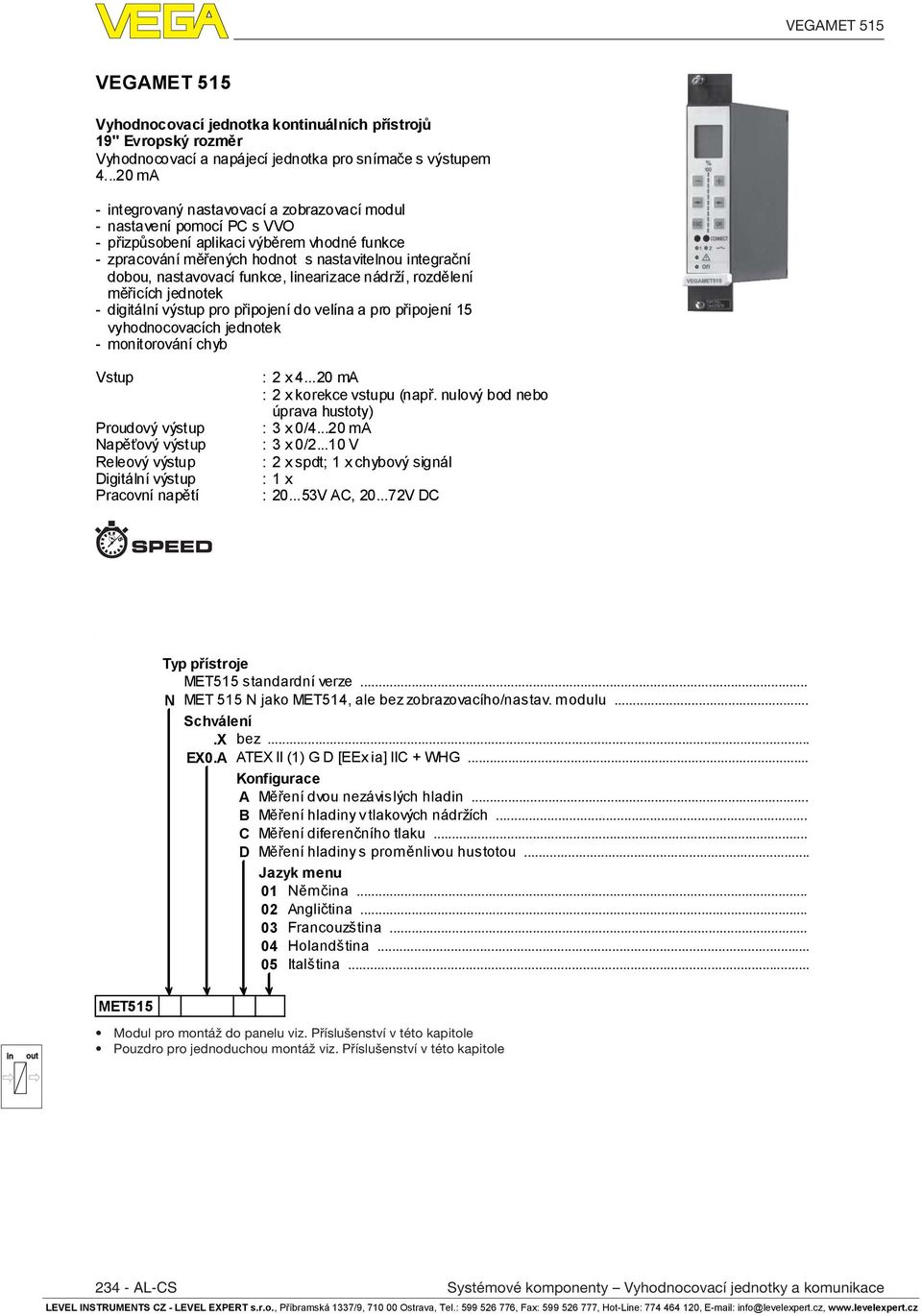

10 VEGAMET 515 VEGAMET 515 Vyhodnocovací jednotka kontuálních přístrojů 19" Evropský rozměr Vyhodnocovací a napájecí jednotka pro snímače s výstupem ma - tegrovaný nastavovací a zobrazovací modul - nastavení pomocí PC s VVO - přizpůsobení aplikaci výběrem vhodné funkce - zpracování měřených hodnot s nastavitelnou tegrační dobou, nastavovací funkce, learizace nádrží, rozdělení měřicích jednotek - digitální výstup pro připojení do velína a pro připojení 15 vyhodnocovacích jednotek - monitorování chyb Vstup Proudový výstup Napěťový výstup Releový výstup Digitální výstup : 2 x ma : 2 x korekce vstupu (např. nulový bod nebo úprava hustoty) : 3 x 0/ ma : 3 x 0/ V : 2 x spdt; 1 x chybový signál : 1 x : V AC, V DC Typ přístroje MET515 standardní verze... N MET 515 N jako MET514, ale bez zobrazovacího/nastav. modulu....x bez... EX0.A ATEX II (1) G D [EEx ia] IIC + WHG... Konfigurace A Měření dvou nezávislých hlad... B Měření hlady v tlakových nádržích... C Měření diferenčního tlaku... D Měření hlady s proměnlivou hustotou... Jazyk menu 01 Němča Angličta Francouzšta Holandšta Italšta... MET515 Modul pro montáž do panelu viz. Příslušenství v této kapitole Pouzdro pro jednoduchou montáž viz. Příslušenství v této kapitole AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

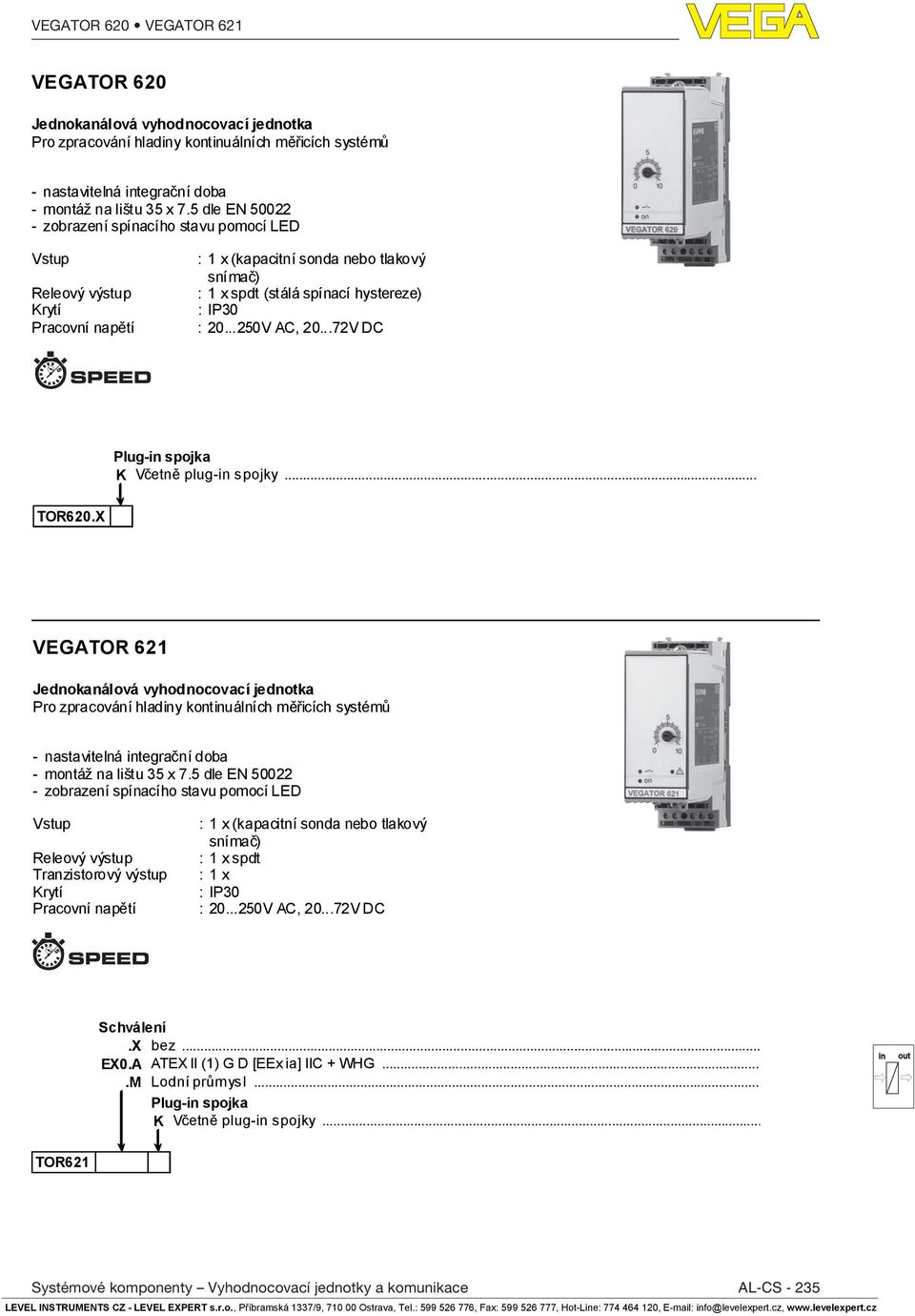

11 VEGATOR 620 VEGATOR 621 VEGATOR 620 Jednokanálová vyhodnocovací jednotka Pro zpracování hlady kontuálních měřicích systémů - nastavitelná tegrační doba - montáž na lištu 35 x 7.5 dle EN zobrazení spínacího stavu pomocí LED Vstup Releový výstup Krytí : 1 x (kapacitní sonda nebo tlakový snímač) : 1 x spdt (stálá spínací hystereze) : IP30 : V AC, V DC Plug- spojka K Včetně plug- spojky... TOR620.X VEGATOR 621 Jednokanálová vyhodnocovací jednotka Pro zpracování hlady kontuálních měřicích systémů - nastavitelná tegrační doba - montáž na lištu 35 x 7.5 dle EN zobrazení spínacího stavu pomocí LED Vstup Releový výstup Tranzistorový výstup Krytí : 1 x (kapacitní sonda nebo tlakový snímač) : 1 x spdt : 1 x : IP30 : V AC, V DC.X bez... EX0.A ATEX II (1) G D [EEx ia] IIC + WHG....M Lodní průmysl... Plug- spojka K Včetně plug- spojky... TOR621 Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

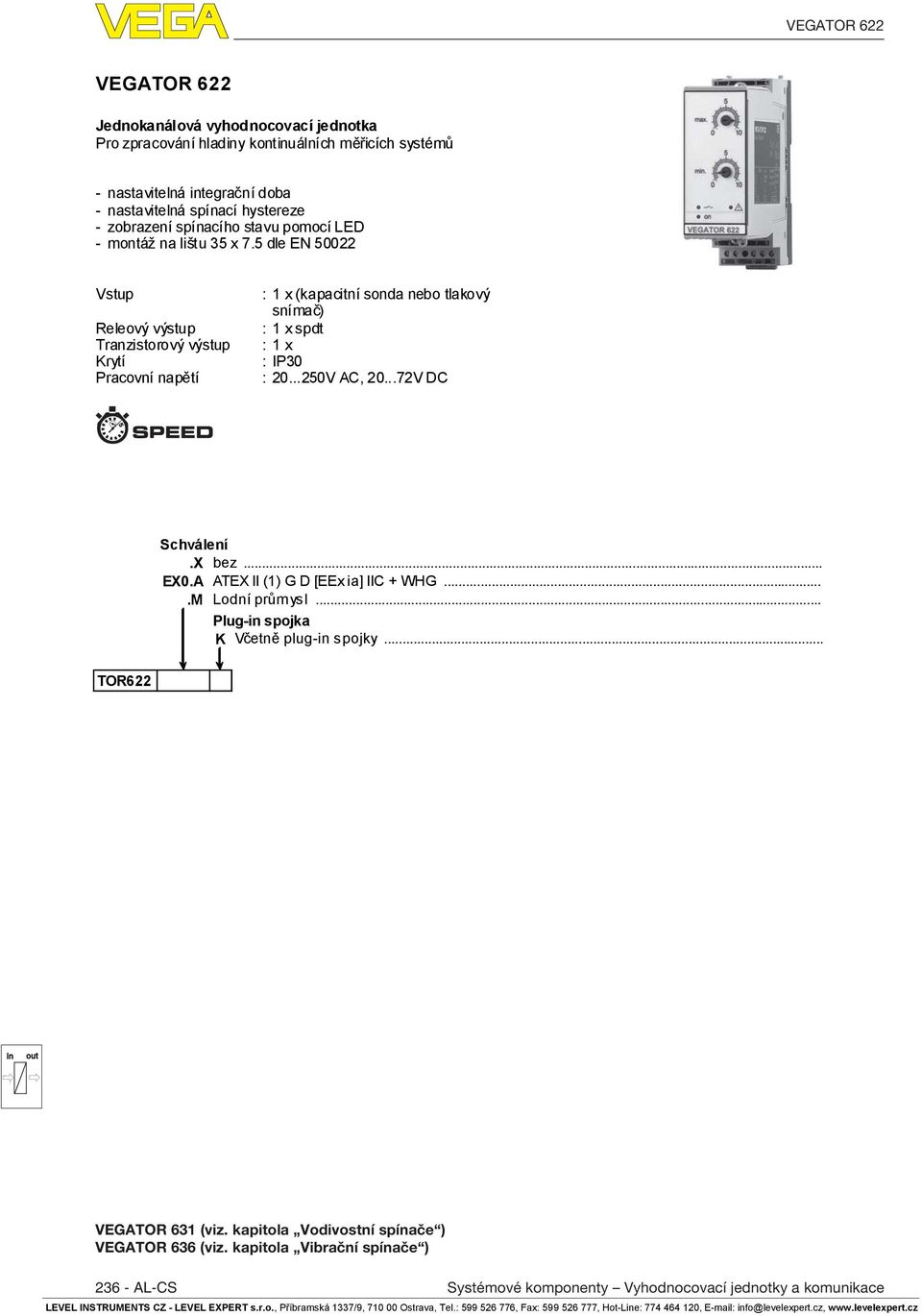

12 VEGATOR 622 VEGATOR 622 Jednokanálová vyhodnocovací jednotka Pro zpracování hlady kontuálních měřicích systémů - nastavitelná tegrační doba - nastavitelná spínací hystereze - zobrazení spínacího stavu pomocí LED - montáž na lištu 35 x 7.5 dle EN Vstup Releový výstup Tranzistorový výstup Krytí : 1 x (kapacitní sonda nebo tlakový snímač) : 1 x spdt : 1 x : IP30 : V AC, V DC.X bez... EX0.A ATEX II (1) G D [EEx ia] IIC + WHG....M Lodní průmysl... Plug- spojka K Včetně plug- spojky... TOR622 VEGATOR 631 (viz. kapitola Vodivostní spínače ) VEGATOR 636 (viz. kapitola Vibrační spínače ) AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

13 VEGAMET 624 VEGAMET 624 Vyhodnocovací jednotka kontuálních přístrojů s tegrovanými spínači Vyhodnocovací a napájecí jednotka pro snímače s výstupem ma/hart - měření hlady, měření tlaku, měření průtoku, přepínací funkce - zpracování měřených hodnot s úplnou nastavovací funkcí, learizace nádrží, dataloger - vzdálený přístup/vzdálená diagnostika pomocí modemu (analogový, ISDN, GSM)/Ethernet (TCP/IP) - monitorování limitní hodnoty pomocí alarmu přes nebo SMS - vizualizace pomocí Visual VEGA nebo ternetového prohlížeče (např. Internet Explorer) - monitorování chyb (přerušení obvodu na vstupu, chyba přístroje) - montáž na lištu 35 x 7.5 dle EN nastavovací a zobrazovací jednotka s podsvětlením (také pro vzdálené nastavení snímačů plics ) - nastavení také možné pomocí PC se softwarem PACTwareTM (s modulem VEGACONNECT nebo přes RS 232/Ethernet) Vstup Proudový výstup Releový výstup Provozní napětí : mA/HART s/bez (aktivní/pasivní) napájení snímače : 3 x 0/ ma : 3 x spdt; 1 x chybový signál : V AC,DC XX bez... CX ATEX II (1) G D [EEx ia] IIC... CA ATEX II (1) G D [EEx ia] IIC + WHG... CM ATEX II (1) G D [EEx ia] IIC + lodní průmysl... UF FM(NI)CL I,DIV2,GP ABCD (DIP)CL II,III,DIV1,GP EFG... KF CSA(IS)CL I,II,III, DIV1, GP ABCDEFG... Připojení X bez... R RS 232 včetně datalogeru a připojovacího kabelu... E Ethernet včetně datalogeru... MET624. Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro propojení VEGACONNECT 3 k modemu, bude požadován propojovací kabel (speciální kabel), položka č. MODEM.KX. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

14 VEGAMET 626 VEGAMET 625 Vyhodnocovací jednotka kontuálních přístrojů s tegrovanými spínači Vyhodnocovací a napájecí jednotka pro dva snímače s výstupem HART - 2 snímače: měření hlady nebo tlaku, měření diferenčního tlaku, měření průtoku - 1 snímač: měření hlady a teploty, měření rozhraní a měření hlady - zpracování měřených hodnot s úplnou nastavovací funkcí, learizace nádrží, dataloger - vzdálený přístup/vzdálená diagnostika pomocí modemu (analogový, ISDN, GSM)/Ethernet (TCP/IP) - monitorování limitní hodnoty pomocí alarmu přes nebo SMS - vizualizace pomocí Visual VEGA nebo ternetového prohlížeče (např. Internet Explorer) - monitorování chyb (přerušení obvodu na vstupu, chyba přístroje) - montáž na lištu 35 x 7.5 dle EN nastavovací a zobrazovací jednotka s podsvětlením (také pro vzdálené nastavení snímačů plics ) - nastavení také pomocí PC se softwarem PACTwareTM (s modulem VEGACONNECT nebo přes RS 232/Ethernet) Vstup Proudový výstup Releový výstup : 2 x HART snímače s/bez (aktivní/pasivní) napájení : 3 x 0/ ma : 3 x spdt; 1 x chybový signál : V AC,DC XX bez... CX ATEX II (1) G D [EEx ia] IIC... CA ATEX II (1) G D [EEx ia] IIC + WHG... CM ATEX II (1) G D [EEx ia] IIC + lodní průmysl... UF FM(NI)CL I,DIV2,GP ABCD (DIP)CL II,III,DIV1,GP EFG... KF CSA(IS)CL I,II,III, DIV1, GP ABCDEFG... Připojení X bez... R RS 232 včetně datalogeru a připojovacího kabelu... E Ethernet včetně datalogeru... MET625. Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro propojení VEGACONNECT 3 k modemu, bude požadován propojovací kabel (speciální kabel), položka č. MODEM.KX AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

15 VEGASCAN 693 VEGASCAN 693 Vyhodnocovací jednotka pro 15 HART snímačů Rozhraní modemu (analogový, ISDN, GSM) nebo Ethernet (TCP/IP), dataloger - měření hlady, měření tlaku, měření teploty - vzdálený přístup/vzdálená diagnostika pomocí modemu (analogový, ISDN, GSM)/Ethernet (TCP/IP) - vizualizace pomocí Visual VEGA nebo ternetového prohlížeče (např. Internet Explorer) - zpracování měřených hodnot s nastavovací funkcí, learizace nádrží - monitorování limitní hodnoty pomocí alarmu přes nebo SMS - automatický, časově-řízený přenos hlad pomocí u neno SMS - monitorování chyb (přerušení obvodu na vstupu, chyba přístroje) - montáž na lištu 35 x 7.5 dle EN nastavovací a zobrazovací jednotka s podsvětlením (také pro vzdálené nastavení snímačů plics ) - nastavení také pomocí PC se softwarem PACTwareTM (s modulem VEGACONNECT nebo přes RS 232/Ethernet) Vstup : až 5 Ex nebo 15 HART snímačů (aktivní/ pasivní) napájení Releový výstup : 1 x chybový signál Krytí : IP 30 : V AC,DC XX bez... CX ATEX II (1) G D [EEx ia] IIC... UF FM(NI)CL I,DIV2,GP ABCD (DIP)CL II,III,DIV1,GP EFG... Připojení R RS 232 včetně datalogeru a připojovacího kabelu... E Ethernet včetně datalogeru... SCAN693. Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro propojení VEGACONNECT 3 k modemu, bude požadován propojovací kabel (speciální kabel), položka č. MODEM.KX. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

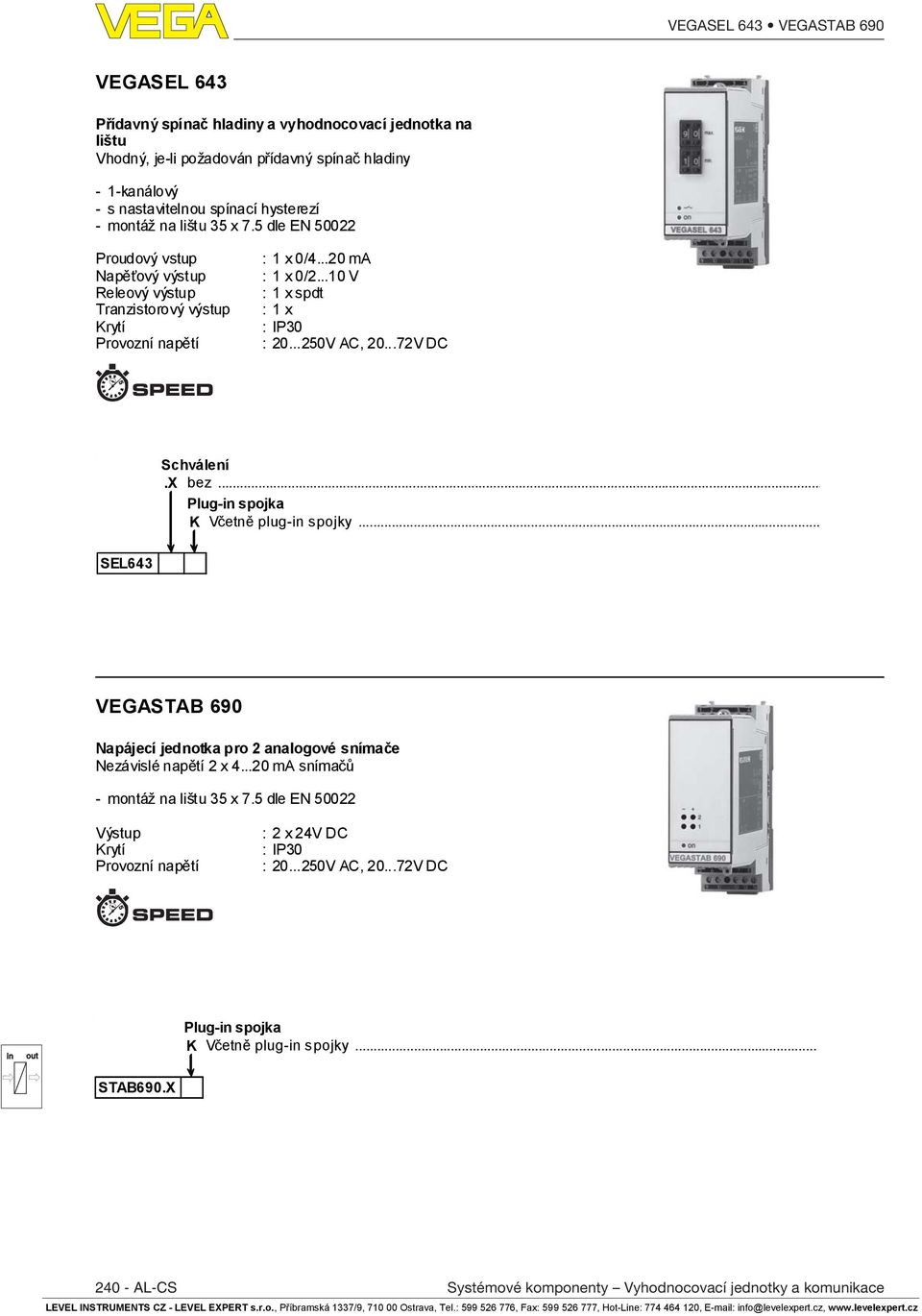

16 VEGASEL 643 VEGASTAB 690 VEGASEL 643 Přídavný spínač hlady a vyhodnocovací jednotka na lištu Vhodný, je-li požadován přídavný spínač hlady - 1-kanálový - s nastavitelnou spínací hysterezí - montáž na lištu 35 x 7.5 dle EN Proudový vstup Napěťový výstup Releový výstup Tranzistorový výstup Krytí Provozní napětí : 1 x 0/ ma : 1 x 0/ V : 1 x spdt : 1 x : IP30 : V AC, V DC.X bez... Plug- spojka K Včetně plug- spojky... SEL643 VEGASTAB 690 Napájecí jednotka pro 2 analogové snímače Nezávislé napětí 2 x ma snímačů - montáž na lištu 35 x 7.5 dle EN Výstup Krytí Provozní napětí : 2 x 24V DC : IP30 : V AC, V DC Plug- spojka K Včetně plug- spojky... STAB690.X AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

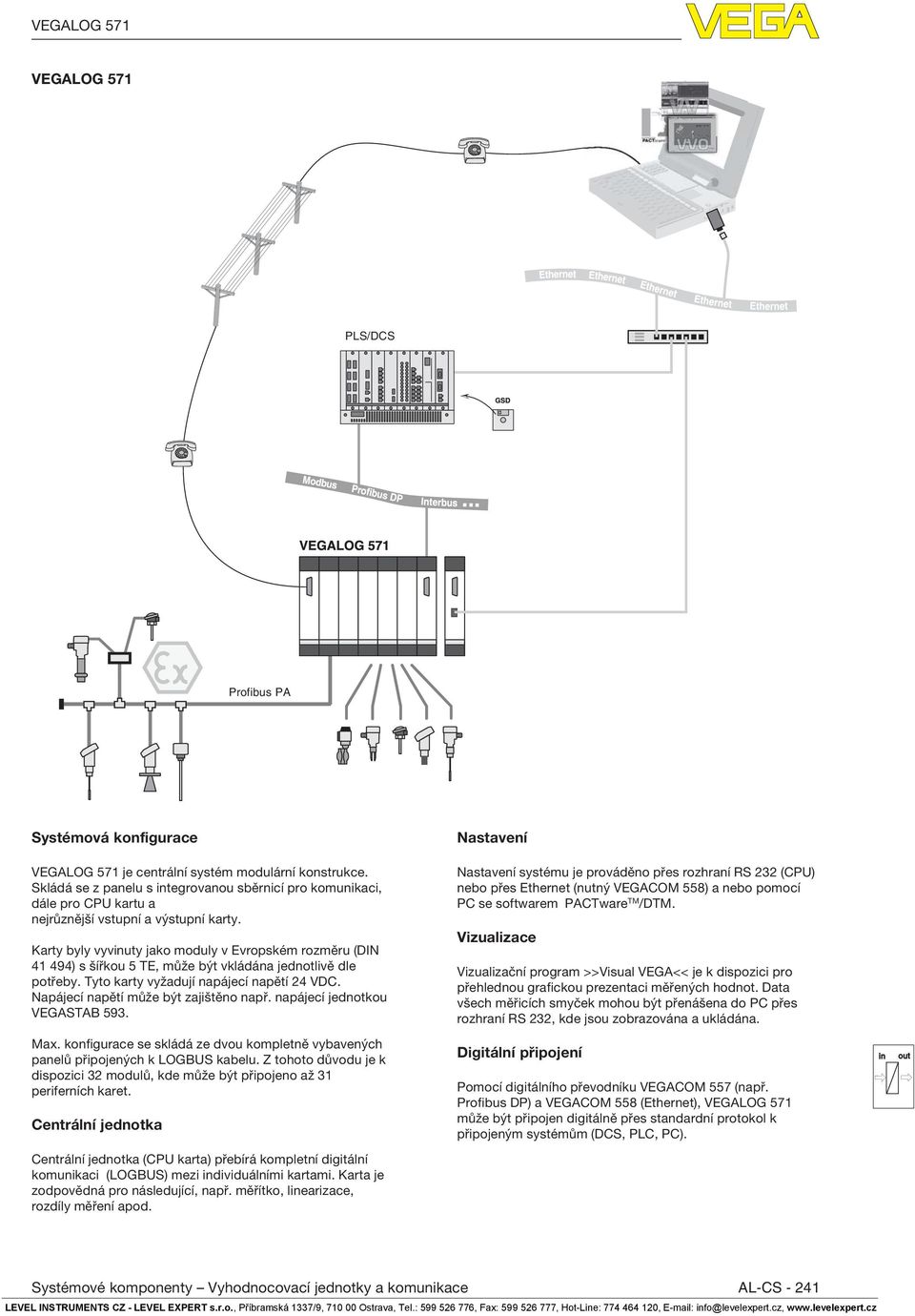

17 VEGALOG 571 VEGALOG 571 PLS/DCS Profibus PA Systémová konfigurace Nastavení VEGALOG 571 je centrální systém modulární konstrukce. Skládá se z panelu s tegrovanou sběrnicí pro komunikaci, dále pro CPU kartu a nejrůznější vstupní a výstupní karty. Karty byly vyvuty jako moduly v Evropském rozměru (DIN ) s šířkou 5 TE, může být vkládána jednotlivě dle potřeby. Tyto karty vyžadují napájecí napětí 24 VDC. Napájecí napětí může být zajištěno např. napájecí jednotkou VEGASTAB 593. Nastavení systému je prováděno přes rozhraní RS 232 (CPU) nebo přes Ethernet (nutný VEGACOM 558) a nebo pomocí PC se softwarem PACTware TM /DTM. Vizualizace Vizualizační program >>Visual VEGA<< je k dispozici pro přehlednou grafickou prezentaci měřených hodnot. Data všech měřicích smyček mohou být přenášena do PC přes rozhraní RS 232, kde jsou zobrazována a ukládána. Max. konfigurace se skládá ze dvou kompletně vybavených panelů připojených k LOGBUS kabelu. Z tohoto důvodu je k dispozici 32 modulů, kde může být připojeno až 31 periferních karet. Centrální jednotka Digitální připojení Pomocí digitálního převodníku VEGACOM 557 (např. Profibus DP) a VEGACOM 558 (Ethernet), VEGALOG 571 může být připojen digitálně přes standardní protokol k připojeným systémům (DCS, PLC, PC). Centrální jednotka (CPU karta) přebírá kompletní digitální komunikaci (LOGBUS) mezi dividuálními kartami. Karta je zodpovědná pro následující, např. měřítko, learizace, rozdíly měření apod. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

18 VEGALOG 571 VEGALOG 571 CPU Centrální jednotka pro systém VEGALOG 571 Zpracování měřicího signálu, správa karet, aritmetické funkce - zpracování až 255 měřicích smyček - nastavení pomocí PC s VVO/PACTware - přímo přes RS232, přes modem nebo Ethernet TCP/IP (VEGACOM 558) - speciální aritmetické funkce pro několik vstupů - přizpůsobení aplikace výběrem vhodné funkce - zpracování měřených hodnot s nastavitelnou tegrační dobou, nastavovací funkce, learizace nádrží, volba měřicích jednotek - vizualizace pomocí Visual VEGA (VV) nebo ternetového prohlížeče Internet Explorer (VEGACOM 558) Rozhraní Provozní napětí : RS232 na čele : V DC XX bez... XM Lodní průmysl... XA Ochrana proti přeplnění dle WHG... Měřicí smyčky F max. 255 měřicích smyček / DTM REV>= LOG571CPU. Pro připojení k telefonnímu modemu (MODEM.JX) a k průmyslovému modemu (MODEM.FX), je vyžadován připojovací kabel RS232, položka č Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro připojení k PC přes rozhraní RS232, je vyžadován RS232-připojovací kabel (terlk kabel), položka č. LOG VEGALOG 571 EA-karta Vstupní karta pro snímače s výstupem ma Zpracování signálu až 10 snímačů - pro připojení max. 10 snímačů s analogovým výstupem - s napájením snímače (aktivní) v rozsahu ma - bez napájení snímače (pasivní) v rozsahu ma - aktivní nebo pasivní a také smíšený : V DC XX bez... XM Lodní průmysl... XA Ochrana proti přeplnění dle WHG... LOG571EA. Vhodný modul viz. Příslušenství v této kapitole AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

19 VEGALOG 571 VEGALOG 571 EP-karta Vstupní karta PA pro VEGALOG 571 Řídí napájení, datovou komunikaci a správu adres připojených snímačů Profibus PA - Ex verze dle modelu FISCO - automatická adresace Vstupní Profibus PA : V DC : max. 15 snímačů s ne-ex, max. 10 snímačů Ex XX bez... CX ATEX II(1)G D [EEx ia] IIC... XM Lodní průmysl... LOG571EP. Vhodný modul viz. Příslušenství v této kapitole VEGALOG 571 AA-karta Výstupní karta s proudovými výstupy v rozsahu ma - pro připojení až 10 přístrojů Výstupy Zatížení : V DC : 10 x ma : max. 750 Ohm XX bez... XM Lodní průmysl... XA Ochrana proti přeplnění dle WHG... LOG571AA. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

20 VEGALOG 571 VEGALOG 571 AR-karta Karta releových výstupů Pro výstup hlad, celkové množství nebo chybové zprávy - pro připojení bárních vstupních karet jako např. z PLC - zobrazení spínacího stavu jednotlivých releových výstupů - každé měřicí smyčce je možné přidělit víc než jedno relé - konfigurace relé a zobrazení spínacího stavu pomocí softwaru Výstupy : V DC : 10 relé XX bez... XM Lodní průmysl... XA Ochrana proti přeplnění dle WHG... LOG571AR. VEGALOG 571 AT-karta Karta tranzistorových výstupů Pro výstup hlad, celkové množství nebo chybové zprávy - pro připojení bárních vstupních karet jako např. z PLC - zobrazení spínacího stavu jednotlivých tranzistorových výstupů - každé měřicí smyčce je možné přidělit víc než jeden tranzistorový výstup - konfigurace tranzistorových výstupů a zobrazení spínacího stavu pomocí softwaru Výstupy : V DC : 10 x tranzistorový výstup XX bez... XM Lodní průmysl... XA Ochrana proti přeplnění dle WHG... LOG571AT AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

21 VEGACOM 557 VEGACOM 557 Převodník rozhraní 19" Evropský rozměr Pro připojení systémů VEGA k PLC, PC a procesním systémům komunikující přes standardní rozhraní - měřená data jsou centrálně sumarizována a poskytována v závislosti na zvolené verzi protokolu - dále VEGACOM 557 poskytuje rozhraní RS232 pro nastavovací software VEGA Visual Operatg (VVO) a pro vizualizační software Visual VEGA (VV) - vzdálený přístup pomocí modemu přes telefonní lku (RS232 rozhraní) Vstup Rozhraní : pro VEGALOG 571 a VEGAMET : RS485, RS422, RS232, TTY (závisí na komunikačním protokolu) : RS232 C na čele : V AC, V DC.X bez....m Lodní průmysl... SW protokol A Siemens S5 (3964/3964R s RK512)... B Modbus (RTU a ASCII)... I Interbus S... P Profibus DP... S Profibus FMS... N VEGA-ASCII... X bez protokolu Fieldbus... COM557 Pro připojení k telefonnímu modemu (MODEM.JX) a k průmyslovému modemu (MODEM.FX), je vyžadován připojovací kabel RS232, položka č Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro připojení k PC přes rozhraní RS232, je vyžadován RS232-připojovací kabel (terlk kabel), položka č. LOG Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

22 VEGACOM Komponenty VEGACOM 558 Převodník rozhraní 19" Evropský rozměr Pro připojení systémů VEGA na rozhraní Ethernet TCP/IP - vizualizace a archivace přes Ethernet TCP/IP pomocí softwaru Visual VEGA (VV) - zpracování měřených hodnot v HTML formátu pro standardní prohlížeče - přenos měřených hodnot na PLC/DCS přes MODBUS TCP/IP - přenos měřených hodnot pomocí u - nastavení přes Ethernet - vzdálený přístup pomocí modemu přes telefonní lku (RS232 rozhraní) Vstup Rozhraní : pro VEGALOG 571 a VEGAMET : RJ45 s 10/100 Mbit/s : RS 232 : V AC; V DC.X bez....m Lodní průmysl... SW protokol X Ethernet TCP/IP... COM558 Pro připojení k telefonnímu modemu (MODEM.JX) a k průmyslovému modemu (MODEM.FX), je vyžadován připojovací kabel RS232, položka č Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Pro připojení k PC přes rozhraní RS232, je vyžadován RS232-připojovací kabel (terlk kabel), položka č. LOG Analogový modem Analogový kancelářský a průmyslový modem Pro vzdálený přístup k měřeným hodnotám a pro vzdálené nastavení parametrů přístrojů VEGA s VV (Visual VEGA) a PACTware. Průmyslový modem: - celosvětové použití - přizpůsobený průmyslovým požadavkům - provoz dle EMC podmínek - vysoce přesné 3-cestné oddělení s tegrovanou přepěťovou ochranou (VCC // RS232 // PTSN) - montáž na lištu 35 x 7.5 dle EN RS 232 rozhraní Modem SX Kancelářský modem... JX Průmyslový modem RS232 montáž na lištu... MODEM. Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. VEGACONNECT (viz. kapitola Zobrazení a nastavení ) AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

23 Komponenty Telefonní modem pro GSM 900/1800 MHz Pro bezdrátovou komunikaci a pro vzdálené nastavení parametrů přístrojů VEGA s VV (Visual VEGA) nebo PACTware pro Evropu Pracovní požadavky: Skládá se z: Rozhraní: : karta s uvolněným přenosem dat a deaktivovaným pem. Vhodné síťové připojení. radio modemu, napájecí jednotky, antény RS232 Evropa MODEM.FX Pro provoz na rozhraní USB, USB/RS232 kabel (položka č ) k dispozici. Profibus DP/PA spojovací segment Spojovací segment Profibus PA k Profibus DP Pro spojení a napájení Profibus PA - do 10 Ex nebo 32 ne-ex přístrojů může být připojeno k PA segmentu - napájení Profibus PA segmentu - transparentní a bez vlastní adresy - pro Ex přístroje dle modelu FISCO - montáž na lištu 35 x 7.5 mm dle EN nebo nástěnná Spotřeba Šířka pouzdra Profibus DP (RS 485) Profibus PA (IEC 61158) Nomální výstup Profibus PA : V DC (Ex) : V DC (ne-ex) : ma (Ex) : ma (ne-ex) : 100 mm (Ex) : 80 mm (ne-ex) : kbit/s (pevně nastavená přenosová rychlost) : kbit/s (pevně nastavená přenosová rychlost) : 13V, 100 ma (Ex) : 24V, 400 ma (ne-ex).x bez... EX.X ATEX II (1) G D [EEx ia] IIC... PA-KOPPLER Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

24 Komponenty PA SK-2 Profibus DP/PA napájecí modul Společně s SK-2 bránou KLD2-GT-DP.1PA Spojení Profibus PA segmentu k Profibus DP Spotřeba Šířka pouzdra Profibus DP (RS 485) Profibus PA (IEC 61158) Nomální výstup Profibus PA : V DC (Ex) : V DC (ne-ex) : ma (Ex) : ma (non-ex) : 100 mm (Ex) : 80 mm (ne-ex) : Kbit/s až 12 Mbit/s s Gateway : Kbit/s (pevně nastavená přenosová rychlost) : 13V, 100 ma (Ex) : 24V, 400 ma (non-ex).x bez... EX.X ATEX II (1) G D [EEx ia] IIC... PA-KOPPLERSK2 PA SK-2 Brána Spojení Profibus PA segmentu k Profibus DP s přenos. rychlostí až 12 Mbit/s Použití ve spojení s napájecím modulem PA SK2.X nebo PA SK2.EX.X. - podporuje všechny standardní přenosové rychlosti 12Mbit/s na Profibus DP - transparentní - montáž na lištu 35 x 7.5 mm dle EN nebo nástěnná montáž KLD2-GT-DP.1PA AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

25 Komponenty Profibus PC karty Propojení PC nebo Notebooku se segmentem Profibus DP Pro propojení PC se softwarem PACTware /VVO k segmentu Profibus DP, který slouží pro připojení přístrojů s Profibus PA. Verze PROFIBOARD: Profibus PCMCIA-rozhraní pro Notebook PROFIBOARD: Profibus PCI-rozhraní pro PC Profibus T-konektor Jednoduchý a mnohočetný rozdělovač pro systémy Profibus PA Pro profesionální spojení snímačů Profibus PA ke kabelu Profibus PA - 1, 2, 4 a 8 cestný rozdělovač - EMC kabelové připojení nebo M12 konektor - ne-ex verze s tegrovaným ukončením - Ex-verze s tegrovaným ukončením ( ) Verze cest. Profibus PA T-rozdělovač EMC kabelová vývodka cest. Profibus PA T-rozdělovač EMC kabelová vývodka cest. Profibus PA T-rozdělovač EMC kabelová vývodka cest. Profibus PA T-rozdělovač M12 konektor cest. Profibus PA T-rozdělovač M12 konektor cest. Profibus PA T-rozdělovač M12 konektor cest. EEx Profibus PA T-rozdělovač EMC kabelová vývodka cest. EEx Profibus PA T-rozdělovač EMC kabelová vývodka cest. EEx Profibus PA T-rozdělovač EMC kabelová vývodka cest. EEx Profibus PA T-rozdělovač M12 konektor cest. EEx Profibus PA T-rozdělovač M12 konektor cest. EEx Profibus PA T-rozdělovač M12 konektor FBCon EEx BUS termátor Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

26 PLICSRADIO T61 PLICSRADIO T61 Vysílač pro bezdrátovou komunikaci snímače Bezdrátová komunikace s PLICSRADIO R61 Obzvlášť vhodný pro připojení plics HART snímačů - jednokanálová verze pro jeden HART snímač - nastavení parametru snímače a také jednotky PLICSRADIO pomocí FDT/DTM technologie XX bez... CX ATEX II (1) G D [EEx ia] IIC... Elektronika H Jednokanálová verze, dvouvodičový snímač HART... Rádio frekvence / Anténa A 2400 MHz / Standardní dipól... B 2400 MHz / vzdálená anténa... C 900 MHz / Standardní dipól... D 900 MHz / (pouze pro USA,Austrálii,Kanadu,Nový zéland)... D V DC / V AC... A V AC 50/60Hz... Pouzdro / Krytí K Plastové / IP66/IP67... A Vrchní hlíková část / IP66/68(0.2bar)... Kabelový vstup / Konektor M M20x1.5 / bez... N ½NPT / bez... Zobrazovací/nastavovací modul (PLICSCOM) X bez... A S modulem PLICSCOM... Příslušenství pro montáž X bez... D Montážní sada na trubku... PRT AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

27 PLICSRADIO T62 PLICSRADIO T62 Vysílač pro bezdrátovou komunikaci několika snímačů Bezdrátová komunikace s PLICSRADIO R62 Obzvlášť vhodný pro připojení plics HART snímačů - až 3 x HART snímače, 1 x mA a 2 x digitální vstupy - nastavení parametru snímače a také jednotky PLICSRADIO pomocí FDT/DTM technologie XX bez... CX ATEX II (1) G D [EEx ia] IIC... Elektronika M Více kanálová AI a DI... Rádio frekvence / Anténa A 2400 MHz / Standardní dipól... B 2400 MHz / vzdálená anténa... C 900 MHz / Standardní dipól... D 900 MHz / (pouze pro USA,Austrálii,Kanadu,Nový zéland)... D V DC / V AC... A V AC 50/60Hz... Pouzdro / Krytí K Plastové / IP66/IP67... A Vrchní hlíková část / IP66/68(0.2bar)... Kabelový vstup / Konektor M M20x1.5 / bez... N ½NPT / bez... Zobrazovací/nastavovací modul (PLICSCOM) X bez... A S modulem PLICSCOM... Příslušenství pro montáž X bez... D Montážní sada na trubku... PRT62. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

28 PLICSRADIO R61 PLICSRADIO R61 Přijímač pro bezdrátovou komunikaci snímače Bezdrátová komunikace s PLICSRADIO T61 - jeden proudový výstup mA - nastavení parametru snímače a také jednotky PLICSRADIO pomocí FDT/DTM technologie XX bez... Elektronika A Jeden výstup 4-20mA... Rádio frekvence / Anténa A 2400 MHz / Standardní dipól... B 2400 MHz / vzdálená anténa... C 900 MHz / Standardní dipól... D 900 MHz / (pouze pro USA,Austrálii,Kanadu,Nový zéland)... D V DC / V AC... A V AC 50/60Hz... Pouzdro / Krytí K Plastové / IP66/IP67... A Vrchní hlíková část / IP66/68(0.2bar)... Kabelový vstup / Konektor M M20x1.5 / bez... N ½NPT / bez... Zobrazovací/nastavovací modul (PLICSCOM) X bez... A S modulem PLICSCOM... Příslušenství pro montáž X bez... D Montážní sada na trubku... PRR AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

29 PLICSRADIO T62 PLICSRADIO R62 Přijímač pro bezdrátovou komunikaci několika snímačů Bezdrátová komunikace s PLICSRADIO T62 - zpracování přes PLICSRADIO C62 - nastavení parametru snímače a také jednotky PLICSRADIO pomocí FDT/DTM technologie XX bez... Elektronika C Pro připojení k vyhodnocovací jednotce PLICSRADIO C62... Rádio frekvence / Anténa A 2400 MHz / Standardní dipól... B 2400 MHz / vzdálená anténa... C 900 MHz / Standardní dipól... D 900 MHz / (pouze pro USA,Austrálii,Kanadu,Nový zéland)... D V DC / V AC... A V AC 50/60Hz... Pouzdro / Krytí K Plastové / IP66/IP67... A Vrchní hlíková část / IP66/68(0.2bar)... Kabelový vstup / Konektor M M20x1.5 / bez... N ½NPT / bez... Zobrazovací/nastavovací modul (PLICSCOM) X bez... A S modulem PLICSCOM... Příslušenství pro montáž X bez... D Montážní sada na trubku... PRR62. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

30 PLICSRADIO C62 PLICSRADIO C62 Jednotka pro vyhodnocení signálu bezdrátoveho komunikačního systému PLICSRADIO Vhodný pro připojení k přijímači PLICSRADIO R62 - až 3 analogové a 3 releové výstupy - bezpečnostní relé - nastavení parametru snímače a také jednotky PLICSRADIO pomocí FDT/DTM technologie XX bez... E-rozhraní R Rozhraní pro připojení R62... Připojení X bez... R RS 232 připojení a propojovací kabel... E Ethernet... PRC AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

31 PLICSRADIO D61 PLICSRADIO D61 Zobrazení pomocí bezdrátové komunikace - místní zobrazení včetně modulu PLICSCOM - bezdrátová komunikace od snímače k zobrazovací jednotce - ve spojení s PLICSRADIO T61 a R61 XX bez... Elektronika H Jednokanálová verze, dvouvodičový snímač HART... Rádio frekvence / Anténa A 2400 MHz / Standardní dipól... B 2400 MHz / vzdálená anténa... C 900 MHz / Standardní dipól... D 900 MHz / (pouze pro USA,Austrálii,Kanadu,Nový zéland)... D V DC / V AC... A V AC 50/60Hz... Pouzdro / Krytí K Plastové / IP66/IP67... A Vrchní hlíková část / IP66/68(0.2bar)... Kabelový vstup / Konektor M M20x1.5 / bez... N ½NPT / bez... Montáž / Materiál A nástěnná montáž / hlík... B nástěnná montáž / nerez ocel... C montáž do panelu / plast... D montáž na trubku / nerez ocel... PRD61. Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

32 Příslušenství Pouzdro IP 65 pro sérii 300 Ochranné pouzdro s průhledným krytem Pro jeden přístroj série včetně lišty 35 x 7.5 dle EN Krytí : IP65 ISO-GEH300. Pouzdro IP 65 pro sérii 600 Ochranné pouzdro s průhledným krytem Pro max. 3 přístroje série 600 s šířkou 36 mm nebo 1 přístroj s šířkou 72 mm - včetně lišty 35 x 7.5 dle EN Krytí : IP65 ISO-GEH AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

33 Příslušenství Modul (33-pólový) pro montáž do panelu BGT 596 vhodný pro přístroje série konektor DIN 41612, série F, 33-pólový (d, b, z) se zakódovanými py - 2 šrouby, 2 vodicí lišty Připojení A. Standardní připojení 1.0x1.0mm... B. Konektor 2.8x0.8mm... D. Pájené připojení... STECKPLATZ-33 Modul Ex (33-pólový) pro montáž do panelu BGT 596 vhodný pro přístroje série 500 Ex - 1 konektor DIN 41612, série F, 33-pólový (d, b, z) se zakódovanými py - 2 šrouby, 2 vodicí lišty a 1 oddělovací komora Připojení A. Standardní připojení 1.0x1.0mm... B. Konektor 2.8x0.8mm... D. Pájené připojení... STECKPLATZ-EX-33 Poznámka: vhodné také pro kartu VEGALOG 571 EP-Ex. Zaslepovací kryt Zaslepovací kryt včetně šroubů pro 19" panel Šířka: 5 TE Zaslepovací kryt TE (=25.4mm) šířka Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

34 Příslušenství Pouzdro typ 505 Plastové pouzdro pro montáž přístroje série 500 Pro montáž na lištu Přístroje : série 500 s šířkou 5 TE Připojení : 33-pólová zásuvka (plug-) Montáž : na lištu 35 x 15 dle EN Krytí : IP20 Napájecí jednotka X bez... A S napájecí jednotkou pro napětí VAC....X bez....m Lodní průmysl... GEH505 VEGASTAB Napájecí jednotka v 19" Evropském rozměru Jednotka pro přístroje série 500 Modul (včetně) Výstup : konektor 6.3 mm : hromadný konektor série H, 15-pólový : 24V DC, 45 W.X bez... B 115VAC... A 230VAC... Modul B Konektor 6.3mm... STAB AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

35 Příslušenství VEGASTAB 593 Napájecí jednotka v 19" Evropském rozměru Jednotka pro přístroje série 500 Modul (včetně) Výstup : konektor 6.3 mm : hromadný konektor série H, 15-pólový : 24V DC, 120 W STAB593 BGT " panel pro přístroje série 500 Pro montáž 19" karet - včetně 4 TE krytů Šířka Výška : 84 TE : 3 HE.X bez... EX.M ATEX + lodní průmysl... BGT596 Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

36 Příslušenství VEGALOG 571 BGT 19" panel pro systém VEGALOG 571 Pro montáž do 19" skříní - tegrovaná sběrnice (LOGBUS) pro max. 16 VEGALOG 571 karet - 2 panely propojitelné s LOGBUS kabelem - včetně 4 TE krytů Šířka Výška : 84 TE : 3 HE LOG571BT. VEGALOG 571 modul Modul pro montáž do panelu BGT LOG 571 Vhodný pro všechny karty VEGALOG a VEGACOM 557/558. Nikoliv pro kartu VEGALOG 571EP EX. Součást dodávky: 1 konektor DIN , série F 48-pólový (d, b, z) se zakódovanými py 2 šrouby 2 vodicí lišty Připojení A. Standardní připojení 1.0x1.0mm... B. Konektor 2.8x0.8mm... D. Pájené připojení... E. Svorkovnice 0.5mm²... STECKPLATZ-48 Zaslepovací kryty s upevňovacími šrouby viz. Příslušenství v této kapitole Poznámka: Ex modul pro kartu VEGALOG 571 EP-Ex viz. Příslušenství v této kapitole AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

37 Rozměry Série 300 Montážní povrch mm (3 5/8") 102 mm (4 1/64") 111 mm (4 3/8") % 1 2 on 96 mm (3 25/32") 105 mm (4 9/64") 19 mm (3/4") 69 mm (2 23/32") 2 mm (5/64") 96 mm (3 25/32") 2 80 mm (3 5/32") Montáž čelního panelu 89 mm (3 1/2") 92 mm (3 5/8") 41 mm (1 39/64") 125 mm (4 59/64") 119 mm (4 11/16") 15 mm (19/32") 42 mm (1 21/32") mm (4 21/64") 1 Termálová deska 2 Adaptér pro montáž na lištu 35x7.5 nebo 35x15 dle EN Kovová deska 4 Průhledný kryt Iso pouzdro IP65 pro série mm (23/64") ø 4,5 mm (11/64") 1 2 % 1 2 on 157 mm (6 3/16") mm (4 59/64") 125 mm (4 59/64") 9 mm 107 mm (4 7/32") (23/64") 1 Průhledný kryt Další nákresy naleznete na Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

38 Rozměry Série TE 180 mm (7 3/32") 106,7 mm (4 13/64") 100 mm (3 15/16") 128,4 mm (5 1/16") VEGA on 9 mm (23/64") 5,5 mm (7/32") 162 mm (6 3/8") 25,4 mm (1") 1 Elektronická deska 100x160x1,5 Evropský rozměr 2 Konektor Panel BGT 596, BGT 596 Ex, BGT LOG mm (1/8") 254 mm (10") 483 mm (19 1/64") 465 mm (18 5/16") 10,5 mm (13/32") 7,5 mm (19/64") 57,1 mm (2 1/4") 132,5 mm (5 7/32") 84TE = 426,72 mm (16 3/4") Pouzdro typ mm (23/64") 19,4 mm (49/64") 212 mm (8 11/32") 9 mm 62 mm (2 7/16") (23/64") ø 4,5 mm (11/64") 38 mm (1 1/2") 41 mm (1 39/64") 9,5 mm (3/8") 1 Průhledný kryt 2 Lišta 35x15 dle EN Pro vyhodnocovací jednotky série 500 s 33-povým konektorem Další nákresy naleznete na AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

39 Rozměry Profibus DP/PA Ex Profibus PA napájecí modul SK2 Ex mm (4 7/32") 112 mm (4 13/32") 100 mm (3 15/16") Profibus DP/PA Profibus PA napájecí modul SK mm (4 7/32") 112 mm (4 13/32") 80 mm (3 5/32") Profibus PA SK2 Brána 99 mm (3 57/64") 115 mm (4 17/32") 60 mm (2 23/64") Další nákresy naleznete na Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

40 Rozměry Série 600, PLICSRADIO C ,5mm (2 9/64") on ,5mm (4 43/64") COM ESC on VEGAMET OK Ser. No ,5mm (4 43/64") 134mm (5 9/ 32 ") 36mm (1 27/ 64 ") 72mm (2 53/ 64 ") 1 Průhledný kryt 2 Lišta 35x15 dle EN Šířka 36 mm: VEGATOR 620, 621, 622, VEGASEL 643, VEGASTAB 690 Šířka 2 mm: VEGAMET 624, VEGAMET 625, VEGASCAN 693 Iso pouzdro IP65 pro série mm (23/64") ø 4,5 mm (11/64") 157 mm (6 3/16") mm (5 29/32") 125 mm (4 59/64") 9 mm 107 mm (4 7/32") (23/64") 1 Průhledný kryt Další nákresy naleznete na AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

41 Rozměry Profibus PC karty 12 mm (23/64") 21,4 mm (27/32") 117 mm (3 15/16") 127 mm (5") 5,5 mm (7/32") 172 mm (6 49/64") 18,4 mm (23/32") Profibus T konektor 125 mm (4 59/64") 112 mm (4 13/32") 58 mm (2 9/32") 68 mm (2 43/64") 80 mm (3 5/32") Další nákresy naleznete na Systémové komponenty Vyhodnocovací jednotky a komunikace AL-CS LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,

42 Rozměry PLICSRADIO 90 mm (3 35/64") 5 mm (13/64") 110 mm (4 21/64") 59 mm (2 21/64") 90 mm (3 35/64") 110 mm (4 21/64") 59 mm (2 21/64") 62 mm (2 7/16") 85 mm (3 11/32") 16 mm ( 5/8") ~ 66 mm (2 19/32") ~ 66 mm (2 19/32") PLICSRADIO T61, R61 2 PLICSRADIO T62, R62 3 PLICSRADIO D61 Další nákresy naleznete na AL-CS Systémové komponenty Vyhodnocovací jednotky a komunikace LEVEL INSTRUMENTS CZ - LEVEL EXPERT s.r.o., Příbramská 1337/9, Ostrava, Tel.: , Fax: , Hot-Le: , fo@levelexpert.cz,
