1 SCIA CZ, s. r. o. Slavíčkova 1a Brno tel fax Systém programů pro projektování prutových a stěnodeskových konstrukcí NEXIS 32 rel Samostatný betonový průřez

2 Vydavatel tohoto manuálu si vyhrazuje právo na změny obsahu bez upozornění. Při tvorbě textů bylo postupováno s velkou péčí, přesto nelze zcela vyloučit možnost vzniku chyb. SCIA CZ, s. r. o. nemůže převzít odpovědnost ani záruku za chybné použití uvedených údajů a z toho vyplývajících důsledků. Žádná část tohoto dokumentu nesmí být reprodukována po částech ani jako celek ani převáděna do elektronické formy, včetně fotokopírování a snímání, bez výslovného písemného povolení společnosti SCIA CZ, s. r. o. Copyright 2000 SCIA Group. Všechna práva vyhrazena.

3 1. ÚVOD Ovládání Nabídky a ikony Nabídky a ikony bez otevřeného projektu Nabídka Projekt Nabídka Nastavení Nabídka Nápověda Panely nástrojů Nabídky a ikony pro otevřený projekt Nabídka Projekt Nabídka Nastavení Nabídka Okno Nabídka Nápověda Panely nástrojů Nabídky a ikony při zobrazení tištěných dat nebo dokumentu Nabídka Projekt Nabídka Data Nabídka Nastavení Nabídka Okno Nabídka Nápověda Panely nástrojů 3 2. ZALOŽENÍ NOVÉHO PROJEKTU 5 3. ZADÁNÍ Zadání průřezu Hlavní výztuž Posun jednotlivé vložky Nastavení rastru Smyková výztuž Vytvoření třmínku podél přerušované čáry Vytvoření třmínku obdélníkem kolem dvou vložek Vytvoření třmínku kolem hran Výpočet posouzení Grafické zobrazení výsledku posouzení 15

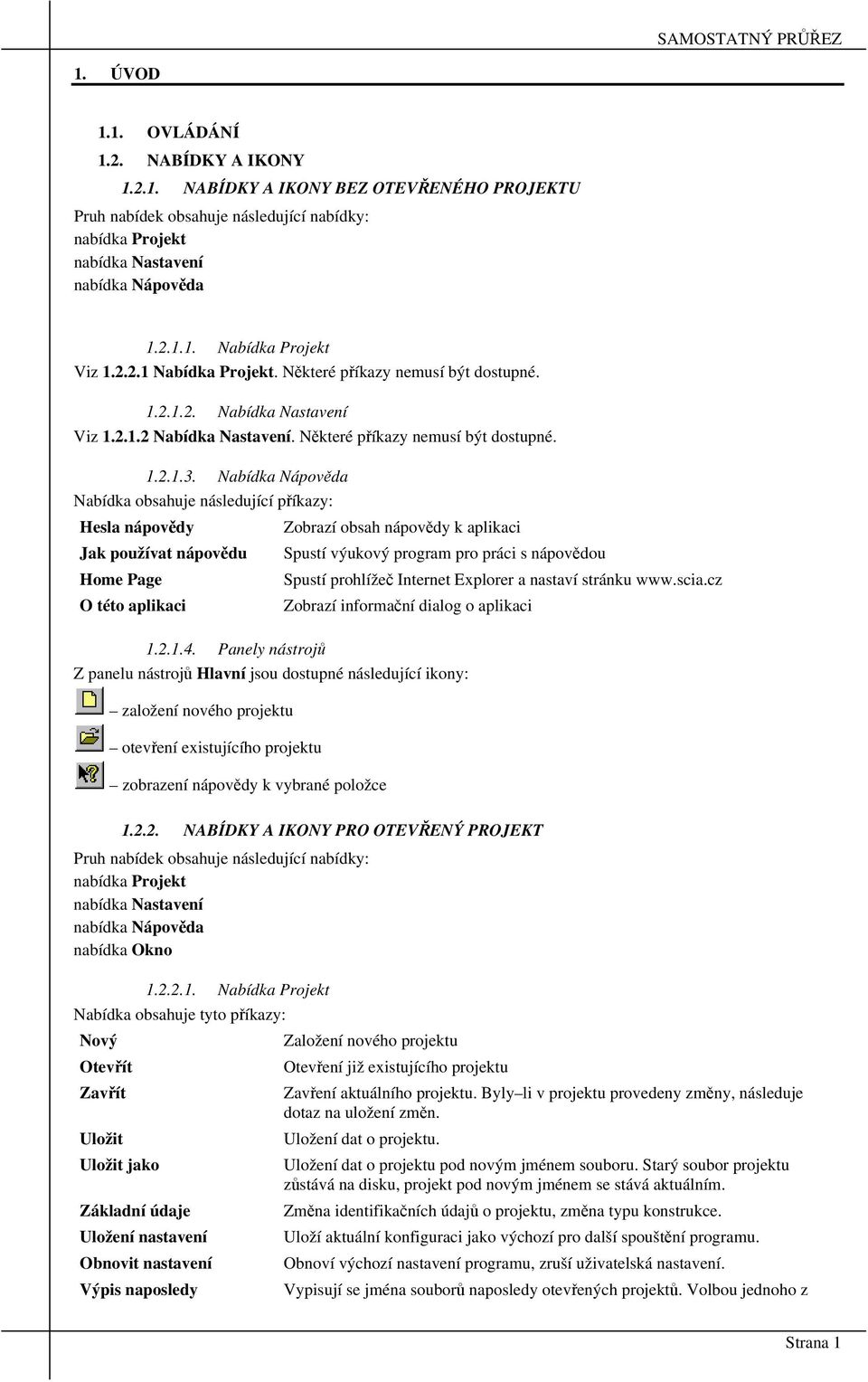

4 1. ÚVOD 1.1. OVLÁDÁNÍ 1.2. NABÍDKY A IKONY NABÍDKY A IKONY BEZ OTEVŘENÉHO PROJEKTU Pruh nabídek obsahuje následující nabídky: nabídka Projekt nabídka Nastavení nabídka Nápověda Nabídka Projekt Viz Nabídka Projekt. Některé příkazy nemusí být dostupné Nabídka Nastavení Viz Nabídka Nastavení. Některé příkazy nemusí být dostupné Nabídka Nápověda Nabídka obsahuje následující příkazy: Hesla nápovědy Zobrazí obsah nápovědy k aplikaci Jak používat nápovědu Spustí výukový program pro práci s nápovědou Home Page Spustí prohlížeč Internet Explorer a nastaví stránku O této aplikaci Zobrazí informační dialog o aplikaci Panely nástrojů Z panelu nástrojů Hlavní jsou dostupné následující ikony: založení nového projektu otevření existujícího projektu zobrazení nápovědy k vybrané položce NABÍDKY A IKONY PRO OTEVŘENÝ PROJEKT Pruh nabídek obsahuje následující nabídky: nabídka Projekt nabídka Nastavení nabídka Nápověda nabídka Okno Nabídka Projekt Nabídka obsahuje tyto příkazy: Nový Založení nového projektu Otevřít Otevření již existujícího projektu Zavřít Zavření aktuálního projektu. Byly li v projektu provedeny změny, následuje dotaz na uložení změn. Uložit Uložení dat o projektu. Uložit jako Uložení dat o projektu pod novým jménem souboru. Starý soubor projektu zůstává na disku, projekt pod novým jménem se stává aktuálním. Základní údaje Změna identifikačních údajů o projektu, změna typu konstrukce. Uložení nastavení Uloží aktuální konfiguraci jako výchozí pro další spouštění programu. Obnovit nastavení Obnoví výchozí nastavení programu, zruší uživatelská nastavení. Výpis naposledy Vypisují se jména souborů naposledy otevřených projektů. Volbou jednoho z Strana 1

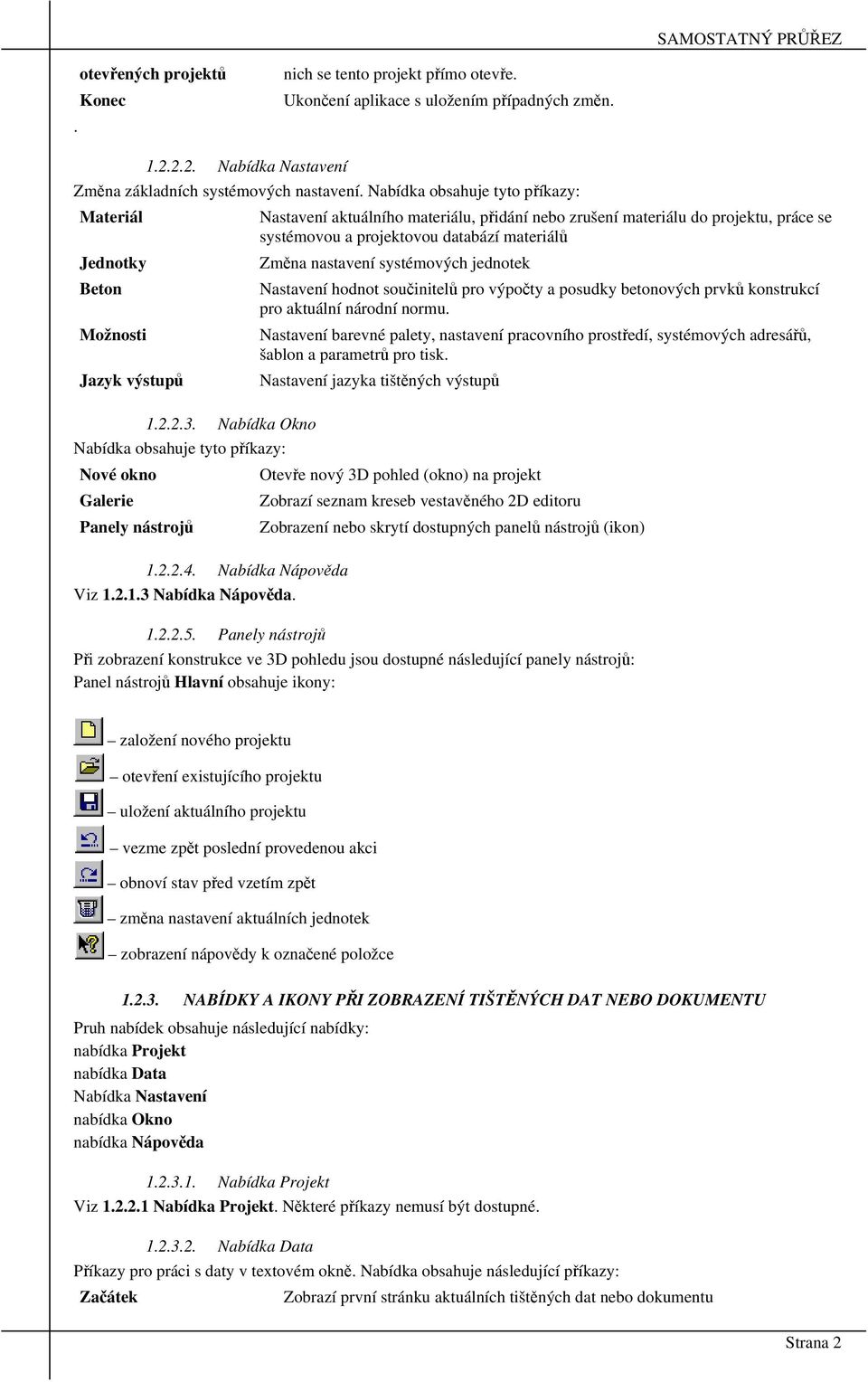

5 otevřených projektů Konec. nich se tento projekt přímo otevře. Ukončení aplikace s uložením případných změn Nabídka Nastavení Změna základních systémových nastavení. Nabídka obsahuje tyto příkazy: Materiál Nastavení aktuálního materiálu, přidání nebo zrušení materiálu do projektu, práce se systémovou a projektovou databází materiálů Jednotky Změna nastavení systémových jednotek Beton Nastavení hodnot součinitelů pro výpočty a posudky betonových prvků konstrukcí pro aktuální národní normu. Možnosti Nastavení barevné palety, nastavení pracovního prostředí, systémových adresářů, šablon a parametrů pro tisk. Jazyk výstupů Nastavení jazyka tištěných výstupů Nabídka Okno Nabídka obsahuje tyto příkazy: Nové okno Otevře nový 3D pohled (okno) na projekt Galerie Zobrazí seznam kreseb vestavěného 2D editoru Panely nástrojů Zobrazení nebo skrytí dostupných panelů nástrojů (ikon) Nabídka Nápověda Viz Nabídka Nápověda Panely nástrojů Při zobrazení konstrukce ve 3D pohledu jsou dostupné následující panely nástrojů: Panel nástrojů Hlavní obsahuje ikony: založení nového projektu otevření existujícího projektu uložení aktuálního projektu vezme zpět poslední provedenou akci obnoví stav před vzetím zpět změna nastavení aktuálních jednotek zobrazení nápovědy k označené položce NABÍDKY A IKONY PŘI ZOBRAZENÍ TIŠTĚNÝCH DAT NEBO DOKUMENTU Pruh nabídek obsahuje následující nabídky: nabídka Projekt nabídka Data Nabídka Nastavení nabídka Okno nabídka Nápověda Nabídka Projekt Viz Nabídka Projekt. Některé příkazy nemusí být dostupné Nabídka Data Příkazy pro práci s daty v textovém okně. Nabídka obsahuje následující příkazy: Začátek Zobrazí první stránku aktuálních tištěných dat nebo dokumentu Strana 2

6 Konec Regenerovat vzhled Regenerovat obsah Tisk Náhled ASCII RTF Vložit Zobrazí poslední stránku aktuálních tištěných dat nebo dokumentu Zregeneruje vzhled dokumentu (po změně nastavení zobrazovací šablony) Zregeneruje obsah dokumentu (po změně vstupních nebo výstupních dat) Zahájí tisk aktuálních zobrazovaných dat nebo dokumentu Zobrazí náhled před tiskem aktuálních zobrazovaných dat nebo dokumentu Uloží aktuálních zobrazovaná data nebo dokument do souboru formátu ASCII Uloží aktuálních zobrazovaná data nebo dokument do souboru formátu RTF Vloží vstupní data do aktuálního dokumentu Nabídka Nastavení Nabídka obsahuje tyto příkazy: Dokument Změna nastavení šablony aktuálního dokumentu Písma Změna písma textového zobrazení. Možnosti Nastavení tiskárny Jazyk výstupů Nabídka Okno Viz Nabídka Okno Nabídka Nápověda Viz Nabídka Nápověda. Nastavení barevné palety, nastavení pracovního prostředí, systémových adresářů, obecných parametrů pro tisk. Změna nastavení tiskárny Změna jazyka pro zpracovávaná výstupní data nebo dokumenty Panely nástrojů Pro práci se zobrazením tištěných dat nebo dokumentu je dostupný panel nástrojů Náhled, který obsahuje následující ikony: zavření aktuálního zobrazení tištěných dat nebo dokumentu přesun na začátek tištěných dat nebo dokumentu přesun o jednu stranu směrem k začátku tištěných dat nebo dokumentu přesune o jednu stranu směrem ke konci tištěných dat nebo dokumentu přesun na konec tištěných dat nebo dokumentu přesun na začátek aktuální zobrazované stránky přesun na konec aktuální zobrazované stránky přesun po zobrazované stránce nahoru přesun po zobrazované stránce dolů zaktualizuje vzhled dokumentu po změně nastavení šablony dokumentu zaktualizuje obsah dokumentu po změně vstupních nebo výstupních dat změní nastavení aktuální tiskárny spustí přímý tisk aktuálních tištěných dat nebo dokumentu zobrazí náhled před tiskem aktuálních tištěných dat nebo dokumentu spustí hromadné vložení vstupních dat do dokumentu spustí změnu nastavení šablony dokumentu zobrazí dialog pro nastavení šablon pro dostupné způsoby tisku Strana 3

7 Strana 4

8 2. ZALOŽENÍ NOVÉHO PROJEKTU Příkazem nabídky Projekt > Nový se založí nový projekt samostatného průřezu. V dialogu Informace o projektu se zadávají základní údaje o řešené úloze. Identifikační údaje úlohy lze kdykoliv změnit příkazem nabídky Projekt > Základní údaje. Obr. 1 Identifikační údaje projektu Jednotlivé volby dialogu: Jméno souboru projektu - po klepnutí na [Jméno] lze nastavit adresář a jméno souboru, do kterého se budou ukládat data projektu. Jméno souboru projektu není nutné zadávat, program se na něj dotáže při prvním uložení projektu. Skupina Data identifikační texty, které se objeví na jednotlivých stranách tisku při vytváření výstupní dokumentace. [Materiál] po klepnutí na tlačítko se nastavuje výchozí aktuální materiál, který bude přiřazován zadávaným průřezům. [Jednotky] nastavení používaných jednotek. Národní norma po klepnutí na vlaječku lze nastavit národní normu a hodnoty některých součinitelů příslušných k této normě. Národní normu nelze změnit v průběhu práce na projektu. Strana 5

9 3. ZADÁNÍ Zadání průřezu a výztuže se spustí klepnutím na příkaz stromu Posudek + jméno normy. Nejprve se definuje průřez, který se bude vyztužovat a posuzovat a poté se zobrazí se dialog s několika kartami, na kterém se postupně průřez vyztužuje a posuzuje ZADÁNÍ PRŮŘEZU Není-li v projektu ještě zadán žádný průřez, zobrazí se po klepnutí na příkaz stromu Posudek + jméno normy dialog Nový průřez. Pro posouzení samostatného vyztuženého betonového průřezu je možné použít některý z následujících tvarů průřezů: obdélník kruh I tvar T tvar L tvar Jiné tvary průřezů nejsou podporovány. Po klepnutí na ikonu požadovaného tvaru průřezu se zadávají rozměry a počítají průřezové charakteristiky. V následujícím dialogu Průřez z katalogu se zadávají jednotlivé parametry Obr. 2 Volba tvaru průřezu průřezu. Při změně parametrů průřezu se pouze překreslí obrázek průřezu. Vlastní výpočet průřezových charakteristik se provede až po klepnutí na [Aktualizace] nebo po klepnutí na [OK]. Obr. 3 - Zadání parametrů průřezu V dialogu se vykresluje obrázek zadávaného nebo opravovaného průřezu. Klepnutím na kótu se automaticky aktivuje příslušná položka ve skupině vlastností průřezu Parametry. Pokud je některý z prvků průřezu obsažen v databázi průřezů, po dvojkliku myší na příslušnou kótu průřezu se zobrazí seznam průřezů daného typu. Jednotlivé volby dialogu Průřez z katalogu: Strana 6

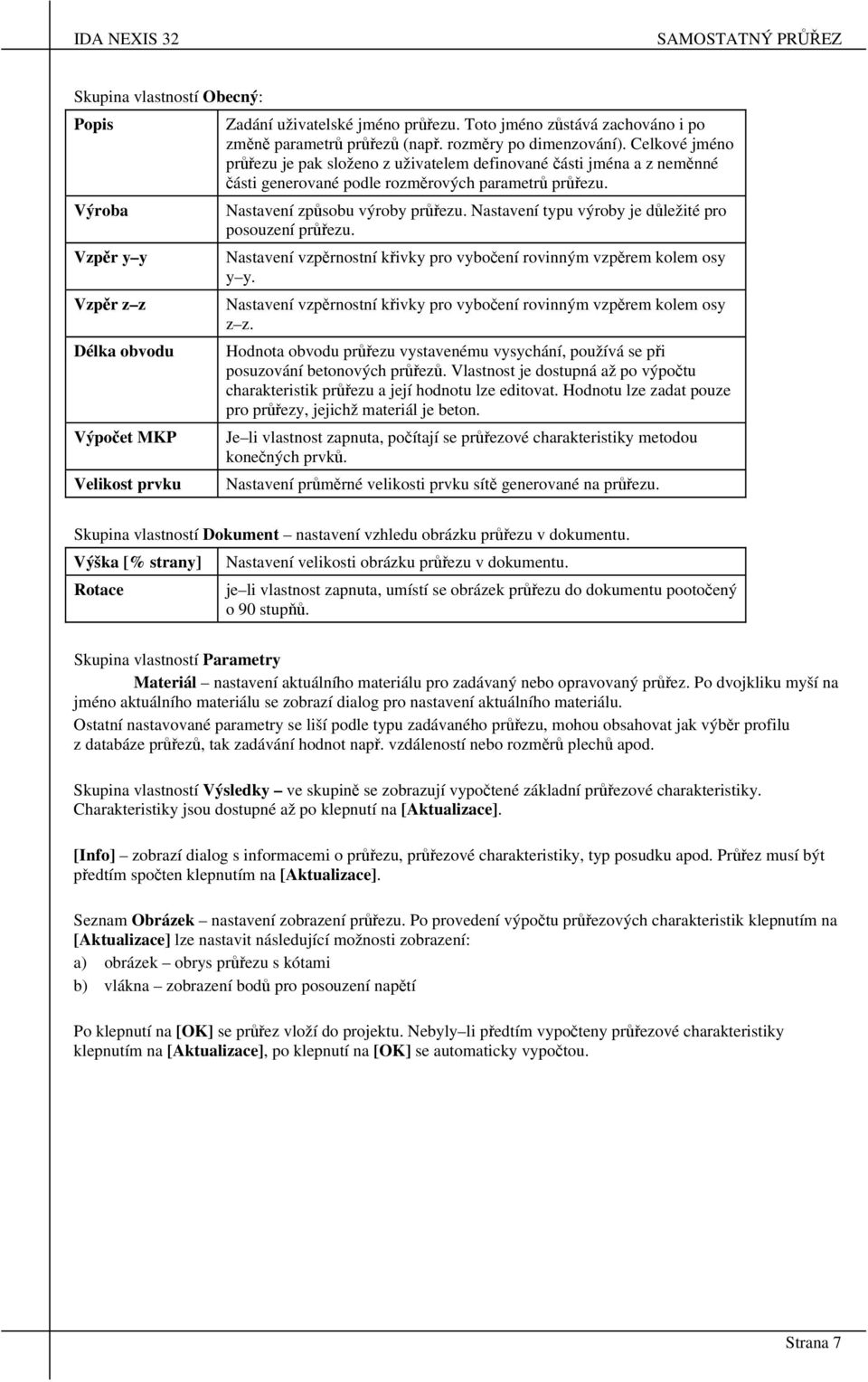

10 Skupina vlastností Obecný: Popis Zadání uživatelské jméno průřezu. Toto jméno zůstává zachováno i po změně parametrů průřezů (např. rozměry po dimenzování). Celkové jméno průřezu je pak složeno z uživatelem definované části jména a z neměnné části generované podle rozměrových parametrů průřezu. Výroba Vzpěr y y Vzpěr z z Délka obvodu Výpočet MKP Velikost prvku Nastavení způsobu výroby průřezu. Nastavení typu výroby je důležité pro posouzení průřezu. Nastavení vzpěrnostní křivky pro vybočení rovinným vzpěrem kolem osy y y. Nastavení vzpěrnostní křivky pro vybočení rovinným vzpěrem kolem osy z z. Hodnota obvodu průřezu vystavenému vysychání, používá se při posuzování betonových průřezů. Vlastnost je dostupná až po výpočtu charakteristik průřezu a její hodnotu lze editovat. Hodnotu lze zadat pouze pro průřezy, jejichž materiál je beton. Je li vlastnost zapnuta, počítají se průřezové charakteristiky metodou konečných prvků. Nastavení průměrné velikosti prvku sítě generované na průřezu. Skupina vlastností Dokument nastavení vzhledu obrázku průřezu v dokumentu. Výška [% strany] Nastavení velikosti obrázku průřezu v dokumentu. Rotace je li vlastnost zapnuta, umístí se obrázek průřezu do dokumentu pootočený o 90 stupňů. Skupina vlastností Parametry Materiál nastavení aktuálního materiálu pro zadávaný nebo opravovaný průřez. Po dvojkliku myší na jméno aktuálního materiálu se zobrazí dialog pro nastavení aktuálního materiálu. Ostatní nastavované parametry se liší podle typu zadávaného průřezu, mohou obsahovat jak výběr profilu z databáze průřezů, tak zadávání hodnot např. vzdáleností nebo rozměrů plechů apod. Skupina vlastností Výsledky ve skupině se zobrazují vypočtené základní průřezové charakteristiky. Charakteristiky jsou dostupné až po klepnutí na [Aktualizace]. [Info] zobrazí dialog s informacemi o průřezu, průřezové charakteristiky, typ posudku apod. Průřez musí být předtím spočten klepnutím na [Aktualizace]. Seznam Obrázek nastavení zobrazení průřezu. Po provedení výpočtu průřezových charakteristik klepnutím na [Aktualizace] lze nastavit následující možnosti zobrazení: a) obrázek obrys průřezu s kótami b) vlákna zobrazení bodů pro posouzení napětí Po klepnutí na [OK] se průřez vloží do projektu. Nebyly li předtím vypočteny průřezové charakteristiky klepnutím na [Aktualizace], po klepnutí na [OK] se automaticky vypočtou. Strana 7

11 3.2. HLAVNÍ VÝZTUŽ Karta slouží k definici hlavní výztuže v průřezu. Obr. 4 Hlavní výztuž Jednotlivé volby dialogu: Skupina Vybraná hrana - nastavení aktuální hrany, ke které se bude přidávat výztuž.. Aktuální hranu jde kromě použití tlačítek ve skupině nastavit přímo klepnutím myší na čáru hrany v obrázku průřezu. Seznam s čísly hran Vybraná hrana v seznamu se nastaví jako aktivní. [<<<] [>>>] Klepnutím na tlačítka se jako aktuální nastaví následující nebo předchozí hrana. Skupina Vybraná část - nastavení aktuální části průřezu. V této části se volí aktivní část průřezu. V případě, že průřez se skládá pouze z jedné části, je tato skupina nedostupná. Seznam s čísly částí Vybraná část v seznamu se nastaví jako aktivní. [<<<] [>>>] Klepnutím na tlačítka se jako aktuální nastaví následující nebo předchozí část průřezu. Skupina Parametry vložky - nastavení parametrů betonářské výztuže a parametrů umístění. [Typ vložky] Zobrazí dialog pro nastavení aktuální hlavní podélné výztuže. Vybraný typ a profil hlavní výztuže se vypisuje v sousedním vstupním poli. [Typ třmínků] Vzdálenost Zobrazí dialog pro nastavení aktuální smykové výztuže. Vybraný typ a profil smykové výztuže se vypisuje v sousedním vstupním poli. Vzdálenost, na kterou se umístí nová vrstva výztuže. Hodnota vzdálenosti se různí podle toho, k čemu je vztažena, viz. seznam Vztaženo k. Obsah seznamu Vztaženo k i hodnota Vzdálenost se liší také podle toho, zda se k aktuální hraně přidává první nebo již několikátá vrstva výztuže: Příklad: Krytí: 30mm Strana 8

12 Typ vložky: Průměr 20mm Typ třmínku: Průměr 12mm a) Na vybrané hraně ještě není žádná vrstva, právě zadávaná vrstva bude první. Vzdálenost se pak stanoví : - je-li ve Vztaženo k nastaveno na smykové výztuži, je hodnota Vzdálenost = krytí = 30mm - je-li ve Vztaženo k nastaveno na hlavní výztuži, je hodnota Vzdálenost =krytí + profil třmínku = = 42mm - je-li ve Vztaženo k nastaveno na středu hlavní výztuže, je hodnota Vzdálenost = krytí + profil třmínku + (profil hlavní výztuže/2) = (20/2) = 52mm Pozor! Přesto, ze jsou tyto vzdálenost různé, bude vrstva přidána ve stejné vzdálenosti od okraje průřezu. Tyto volby slouží pouze k zjednodušení zadání. b) Na vybrané hraně už je zadaná jedna nebo více vrstev. - je-li ve Vztaženo k nastaveno na středu hlavní výztuže, bude další vrstva přidána tak, že zadaná hodnota v poli Vzdálenost se bere jako vzdálenost středu vložek nové vrstvy od středu vložek vrstvy předchozí. - je-li ve Vztaženo k nastaveno na povrchům, bude další vrstva přidána tak, hodnota v poli Vzdálenost se bere jako vzdálenost mezi povrchy vložek nové a předchozí vrstvy. Skupina Krytí - nastavení velikosti krytí. Krytí betonu Do vstupního pole se vepisuje hodnota krytí. [Nastav] Provede přiřazení hodnoty krytí nastavené v poli Krytí betonu do průřezu. Skupina Nová výztuž - příkazy pro přidání a editace výztuže v průřezu. Počet vložek [Nová vrstva] [Přidat na všechny okraje] [Smazat aktuální vrstvu] [Smazat všechny vrstvy] [Zrcadlit vybranou vrstvu] Automatické zrcadlení [Rozbít vrstvy] [Přidat jednu vložku] [Přesunout vložku] [Posunout vložku k hraně] Nastavení počtu vložek, které budou přidány do nové vrstvy. Vloží novou vrstvu k aktuální hraně. Přidá novou vrstvu na každou hranu aktuální části průřezu. Tato volba je dostupná pouze v případě, že k dané části průřezu nebyla ještě přidána žádná vrstva Smaže vybranou vrstvu výztuže. Vrstva se vybírá klepnutím na příslušný řádek v tabulce vrstev. Smaže všechny vrstvy výztuže. Pokud je to možné, provede zrcadlové zkopírování vybrané vrstvy podle nastavené osy zrcadlení. Pokud je tato volba zatržena, pak se po přidání nové vrstvy klepnutím na [Nová vrstva] provede automatické zrcadlové kopírování podle osy, která bude vyhovovat. Pokud nebude vyhovovat žádná z os, pak se zrcadlová kopie neprovede. Rozbije vrstvy na jednotlivé vložky. Tato akce je nevratná! Pak lze s jednotlivými vložkami pracovat samostatně. Zobrazí dialog, ve kterém se nastaví číslo hrany, ke které se má jednotlivá vložka přidat a umístění na této hraně - na začátku, uprostřed a na konci. Příkaz je dostupný až po rozbití vrstev na jednotlivé vložky. Změna umístění jednotlivé vložky. Viz Posun jednotlivé vložky. Příkaz je dostupný až po rozbití vrstev na jednotlivé vložky. Přesune vybranou vložku k vybrané hraně. Po klepnutí na tlačítko se pod obrázkem průřezu zobrazí výzva. Po označení požadované vložky myší se zobrazí další výzva. Po označení požadované hrany myší se vložka přemístí. Příkaz je dostupný až po rozbití vrstev na jednotlivé vložky. Strana 9

13 Seznam vrstev / vložek Neměnit měřítko po překreslení Rastr V tabulce můžeme vidět seznam všech zadaných vrstev. Je zde možno také měnit počty vložek a typy vložek v jednotlivých vrstvách. Dále pak je možno počet zadat pomocí plochy, která se pak automaticky přepočte podle reálného počtu vložek. Pokud dojde k rozbití vrstev, pak budou v tabulce vidět jednotlivé vložky a jejich přesná pozice, kterou lze přímo v tabulce měnit. Je-li volba zapnuta, pak zůstane zachováno měřítko (zvětšení) po např. přidání nebo změně polohy vložek. Je-li volba zapnuta, zobrazí se pomocný rastr. Parametry rastru lze nastavit po klepnutí na [Nastavení rastru]. [Nastavení rastru] Zobrazí dialog pro nastavení parametrů pomocného rastru - viz Nastavení rastru POSUN JEDNOTLIVÉ VLOŽKY Po klepnutí na [Posunout vložku] se stanoví nová poloha vložky v dialogu Přesunout výztuž zadáním nové souřadnice středu vložky. Obr. 5 Parametry přesunu výztuže Jednotlivé volby dialogu: Lokál Globál Relativně Y Z Je-li přepínač zapnut, hodnoty polohy budou vztaženy k lokálním osám. Lokální souřadný systém je systém vrstvy, jeho počátek je vodorovně na levé hraně krytí a svisle na úrovni středů vložek vrstvy. Je-li přepínač zapnut, hodnoty polohy budou vztaženy ke globálním osám průřezu, jejich počátek je těžišti průřezu Je-li přepínač zapnut, hodnoty polohy budou připočteny ke stávající poloze vložky. Hodnota polohy vložky ve směru osy Y Hodnota polohy vložky ve směru osy Z NASTAVENÍ RASTRU Po klepnutí na [Nastavení rastru] lze změnit hustotu a velikost zobrazovaného bodu pomocného rastru. Strana 10

14 Obr. 6 Nastavení rastru Jednotlivé volby dialogu: Krok Y Hodnota vodorovné rozteče bodů rastru. Krok Z Hodnota svislé rozteče bodů rastru. Velikost bodu Hodnota délky čar, reprezentujících bod rastru. Strana 11

15 3.3. SMYKOVÁ VÝZTUŽ Na této kartě se do průřezu přidávají třmínky. Jednotlivé volby karty Třmínky Obr. 7 Smyková výztuž Skupina Vybraná část - nastavení aktuální části průřezu. V této části se volí aktivní část průřezu. V případě, že průřez se skládá pouze z jedné části, je tato skupina nedostupná. Seznam s čísly Vybraná část v seznamu se nastaví jako aktivní. částí [<<<] [>>>] Klepnutím na tlačítka se jako aktuální nastaví následující nebo předchozí část průřezu. Obecná data třmínků Vzdálenost Zadání vzdálenosti mezi třmínky po délce nosníku nebo sloupu třmínků Počet střihů Vybraný materiál Zadání počtu střihů na jeden třmínek. Vypisuje se název a profil betonářské oceli třmínků. Hodnota se přebírá z karty Hlavní výztuž, protože podle nastaveného průměru třmínků se určuje poloha vložek hlavní výztuže. Skupina Nový třmínek - přidání nového třmínku do průřezu Strana 12

16 Od přerušované čáry Obdélník kolem dvou vložek Podle hran [Nový třmínek] [Edit aktuální] [Smaž aktuální] [Maž vše] Je-li přepínač zapnut, vytvoří se třmínek na místě přerušované čáry v průřezu - viz Vytvoření třmínku podél přerušované čáry. Je-li přepínač zapnut, vytvoří se třmínek kolem vybraných vložek - viz Vytvoření třmínku obdélníkem kolem dvou vložek. Je-li přepínač zapnut, vytvoří se třmínek ukazováním na jednotlivé hrany průřezu - viz Vytvoření třmínku kolem hran. Spustí zadání nového třmínku Příkaz je dostupný pouze pro třmínky zadané metodami od přerušované čáry nebo podle hran. Po klepnutí na tlačítko se naplní tabulka v seznamu Hrany a třmínek je možné změnit. Po provedení potřebných změn se třmínek ukončí a uloží klepnutím na [Dokončit třmínek]. Smaže aktuální třmínek Smaže všechny třmínky VYTVOŘENÍ TŘMÍNKU PODÉL PŘERUŠOVANÉ ČÁRY Je-li ve skupině Nový třmínek zapnut přepínač Od přerušované čáry, po klepnutí na [Nový] se vytvoří třmínek na základě přerušované čáry, která leží ve vzdálenosti krytí od okraje průřezu VYTVOŘENÍ TŘMÍNKU OBDÉLNÍKEM KOLEM DVOU VLOŽEK Je-li ve skupině Nový třmínek zapnut přepínač Obdélník kolem dvou vložek, po klepnutí na [Nový] se zobrazí výzva. Po vybrání dvou vložek se vytvoří třmínek, jehož protilehlé rohy jsou v místech vybraných vložek VYTVOŘENÍ TŘMÍNKU KOLEM HRAN Je-li ve skupině Nový třmínek zapnut přepínač Podle hran, po klepnutí na [Nový] se objeví výzva.. Posupným označováním hran na obrázku průřezu myší se vytvoří třmínek. Nejvhodnější je vybírat hrany proti směru hodinových ručiček, to znamená od nejmenšího po nejvyšší index hrany. Již vybrané hrany se zobrazují v tabulce ve skupině Hrany. Příkazy ve skupině Hrany: [Dokončit Ukončí zadávání třmínku a uloží jej do dat. třmínek] [Smazat poslední] [Maž vše] Smaže větev třmínku z poslední označené hrany. Smaže větve třmínku ze všech hran. V tabulce Hrany lze ve sloupci Základní bod klepnutím na příslušnou větev třmínku modifikovat počátek a konec třmínku. Strana 13

17 3.4. VÝPOČET POSOUZENÍ Na této kartě se provádí posouzení vyztuženého průřezu na uživatelem zadané síly. Jednotlivé volby dialogu Skupina Prut-geometrie - nastavení typu prutu pro posouzení. Nosník Je-li přepínač zapnut, je průřez považován za průřez nosníku. Sloup l Obr. 8 Posouzení vyztuženého průřezu Je-li přepínač zapnut, je průřez považován za průřez sloupu. Zadání hodnoty délky nosníku nebo sloupu Iey Zadání hodnoty vzpěrné délky pro vybočení ve směru osy Z. Je dostupné pouze pro sloupy Iez Zadání hodnoty vzpěrné délky pro vybočení ve ve směru osy Y. Je dostupné pouze pro sloupy Seznam Nastavení výpočtu - volba výpočtu, který se bude na průřezu provádět. Pro samostatný průřez jsou k dispozici následující typy výpočtů: Návrh As Posudek metoda Posudek diagram Výpočet šířky trhlin Výpočet nutných ploch výztuže nosníku - jednoose symetrického průřezu, zatíženého N,My sloupu - kruhový, obdélníkový sloup namáhaný N,My,Mz Posouzení obecně vyztuženého průřezu, namáhaného N, My, Mz, pomocí iterační metody založené na metodě mezních přetvoření Posouzení obecně vyztuženého průřezů, namáhaného N,My, Mz, pomocí prostorového interakčního diagramu založené na metodě mezních přetvoření Výpočet šířky trhli dle [1] čl jednoose symetrického průřezu, zatíženého N,My. Dostupné pouze pro ČSN a STN. Strana 14

18 Výpočet tuhostí Výpočet nelineárních tuhostí [Normové parametry] Zjednodušený výpočet dle [1] čl , jednoose symetrického průřezu, namáhaného My - tento výpočet zahrnuje i výpočet průhybů na prostém nosníku. výpočet je popsán v teoretickém manuálu k posouzení železobetonových konstrukcí. Nastavení hodnot obsažených v normě viz. DODO Skupina Vnitřní síly - zadání vnitřních sil použitých ve výpočtu. Jedná se o celkovou složku vnitřní síly a dlouhodobou složku z celkové vnitřní síly N/Nlt Normálová síla /dlouhodobá složka normálové síly Vy/Vylt Vz/Vzlt Mx/Mxlt My/Mylt Mz/Mzlt Posouvající síla ve směru osy y / dlouhodobá složka posouvající sil Posouvající síla ve směru osy z / dlouhodobá složka posouvající síly Kroutící moment /dlouhodobá složka kroutícího momentu Ohybový moment/dlouhodobá složka ohybového momentu Ohybový moment/dlouhodobá složka ohybového momentu Poznámka : vstupní pole pro vnitřní síly jsou automatiky zobrazovány či skrývány v závislosti na typu výpočtu. [Výpočet] spustí výpočet pro zadaná nastavení. Při změně vnitřních sil, či nastavení výpočtu je nutné provést nový výpočet. Skupina Vyhodnocení - nastavení a provedení číselného vyhodnocení. [Změna nastavení] Nastavení rozsahu výstupu v závislosti na typu nastavení výpočtu. [Výstup] Spustí vlastní číselné vyhodnocení na zvolené výstupní zařízení. [Změna průřezu] změna rozměrů průřezu a materiálu, který byl průřezu přiřazen - viz 3.1 Zadání průřezu GRAFICKÉ ZOBRAZENÍ VÝSLEDKU POSOUZENÍ Po provedení výpočtu jsou na jednotlivých kartách k dispozici grafické výsledky posouzení. Jednotlivé dostupné způsoby grafického zobrazení: Režimy společné pro všechny posudky: Průřez Zobrazení vyztuženého průřezu včetně popisů Zatížení Zobrazení zatížení, působícího na průřez, včetně konvence vnitřních sil. Po posouzení metodou mezních přetvoření jsou k dispozici následující grafická zobrazení: Přetvoření Průběh přetvoření v betonu a ve výztuži (2D zobrazeni) Napětí Přetvoření 3D Napětí 3D Síly 3D Pracovní digram Průběh napětí v betonu a ve výztuži (2D zobrazeni) Průběh přetvoření v betonu a ve výztuži (3D zobrazeni) Průběh napětí v betonu a ve výztuži (3D zobrazeni) Zobrazení výslednic v betonu a ve výztuži Možnost zobrazení přetvoření a napěti na pracovním diagramu příslušného materiály v rámci železobetonového průřezu. Zde je možné ťuknou na příslušný vrchol průřezu a následně zobrazit na pracovním diagramu přetvoření a jemu odpovídající napětí. Totéž platí pro výztuž. Po posouzení metodou mezních přetvoření jsou k dispozici následující grafická zobrazení: Svislý řez Svislý řez prostorovým interakčním diagramem Vodorovný řez Interakční diagram Vodorovný řez prostorovým interakčním diagramem Prostorové zobrazení interakčního diagramu (plochy porušení) Strana 15

19 diagram Strana 16
