1 Topidla

2 Toto jsou důvody, které mluví pro topidla Wacker neuson. kompetence ve vytápění v každém detailu. 1. Hospodárnost bez kompromisů! S inovacemi pro optimální topný výkon. Vysoký výkon, nízká spotřeba, každý detail promyšlený tak, aby byl maximálně využitelný pro praxi. Snadná obsluha od prvního okamžiku. Je to zcela jasné: Opravdoví specialisté na vytápění zde uplatnili své know-how, abyste mohli rychleji postupovat ve svých projektech nezávisle na vnější teplotě, abyste měli větší jistotu při plánování. 2. Spolehlivý provoz! S prokázanou kvalitou od specialistů na vytápění. 3. zaměřeno na vaše požadavky! Se správným výběrem topidla. Široká nabídka topidel je nejen sestavena s ohledem na vaše požadavky v rozličných oblastech nasazení, ale je také příkladná po stránce obsluhy a údržby. Rádi vám poradíme, jaká řešení nejlépe vyhoví potřebám vytápění pro vaše projekty a pomůžeme vám s fi nancováním. Větší bezpečnost Díky kontrole plamene, ochraně proti přehřátí a dalším bezpečnostním funkcím nemusíte mít při práci starosti. Snadnější přeprava S přívěsy ve spodní části vozu, integrovanými koly, závěsnými oky a přípravou pro nakládku paletovacími vidlemi topidla snadno přepravíte na místo nasazení. mimořádné možnosti úspory Díky našim vysoce účinným technologiím ušetříte čas, zdroje a provozní náklady. Široká nabídka Díky různým třídám výkonu vždy naleznete vhodná topidla a technologie vytápění pro každý projekt. Zapnout. Vytápět. Vypnout. A ihned pokračovat na další staveniště. Při množství zakázek, které vám umožňují stále méně času na přestávky, musíte mít možnost zcela se na svá topidla spolehnout. K tomu vám ostatně nabízíme také naše všestranné služby od údržby až po rychlou dostupnost náhradních dílů. Stroje pod dohledem na dálku S globálním monitorovacím systémem můžete vždy přesně lokalizovat své topidlo HSH 380. Špičkový výkon Obzvlášť hospodárné nebo ekologické produkty rozeznáte podle známky ECO. Všechna topidla Wacker neuson v kostce HSH700 HSH650 HSH380 HP252 HI260 HI120 / HI90 / HI60 / HI35 HD70 / HD50 HDR45 hrubý výkon 74 kw hrubý výkon 74 kw hrubý výkon 38 kw nebo plyn hrubý výkon 252 kw nepřímé ohřívače vzduchu hrubý výkon 260 kw nebo plyn nepřímé ohřívače vzduchu hrubý výkon kw přímé ohřívače vzduchu hrubý výkon kw infračervené topidlo hrubý výkon 45 kw > strana 04 > strana 05 > strana 12 > strana 13 Hydronická topidla Ohřívače vzduchu 02 03

3 Hydronická topidla pro povrchy a místnosti. Vysoce účinná díky uzavřenému oběhu topné kapaliny. Výkonné hořáky ohřívají topnou kapalinu, která v topném oběhu cirkuluje pomocí čerpadla. přestávky v práci kvůli počasí v období od podzimu do jara jsou s hydronickými topidly pro místnosti a povrchy minulostí. neboť mobilní vysoko výkonné zdroje tepla vytvoří ideální pracovní podmínky při každé venkovní teplotě. Se všemi výhodami pro vás: vyšší a rovnoměrnější využití kapacit vašeho podniku jistota plánování během celého roku výrazně nižší náklady na energii a ekologická zátěž vyšší produktivita pracovníků díky optimálnímu pracovnímu prostředí 1. připojení hadic, kterými protéká topná voda, např.: k rozmrazení zmrzlé půdy ke konečné úpravě betonu k rozmrazování vedení a strojů 2. připojení výměníků tepla k ohřevu vzduchu, např.: pro vysušení hrubých staveb, omítky a barvy pro vyhřívání hal a stanů pro vysoušení místností nebo sklepů po záplavách až 70 hodin provozu pro vás při nasazení. Nepřijímejte žádné kompromisy co do spolehlivosti a získávání tepla! HmOTnOST méně než 3 t Dokončujte projekty v termínu bez ohledu na počasí. DOSTUpnÉ Ve 4 provedeních Suché, čisté teplo v rozsáhlých pracovních oblastech vytvořte ideální pracovní podmínky v nejkratším čase. Výměníky tepla jsou úsporným způsobem umístěny do těla přístroje. HSH700 Váš výkonný balíček pro velké projekty. velká nádrž na naftu 700 metrů hadic k rozmrazování plochy o rozloze až cca. 400 m² integrovaný generátor pro všechny elektrické součásti HSH650 S výkonem a mobilitou při nasazení. velká nádrž na naftu až na 55 hodin provozu 650 metrů hadic k rozmrazování plochy o rozloze až cca. 380 m² integrovaný generátor pro všechny elektrické součásti HSH380 kompaktní výkonný zdroj ve vašem týmu. volitelně poháněné naftou nebo plynem 380 metrů hadic k rozmrazování plochy o rozloze až cca. 350 m² * volitelně s nebo bez generátoru dostupné také bez přívěsu * nutné příslušenství HP252 Vytvoří teplo všude tam, kde jej potřebujete. pro připojení až 16 výměníků tepla k zajištění dodávky suchého, čistého tepla pro rozsáhlé pracovní plochy výměníky tepla mohou být postaveny až 60 metrů od topidla ve výšce až 30 metrů * 252 kw hrubý výkon centrální topná jednotka šetří až 50 % paliva v porovnání s decentralizovanými topidly * nutné příslušenství Digitální ovládací panel 04 se snadnou diagnostikou chyb. 05

4 1. Rozehřátí zmrzlé půdy v krátkém čase. 2. Vytvoření optimálního pracovního klimatu ve velkých prostorách. Ukázky využití hydronických topidel Ušetříte * : 8,5 dne doby na rozmrazování + 1 den výstavby + cca l nafty * příklad výpočtu pro písčitou půdu o rozloze 400 m 2 a zámrznou hloubku 50 cm v porovnání s klasickou technikou zabudování se čtyřmi ohřívači vzduchu Ušetříte * : až 58 % nákladů na vytápění * příklad výpočtu v porovnání s decentralizovaným nasazením čtyř ohřívačů vzduchu Další informace o využití na stránkách: Příchod zimy při stavbě domu: Mrazivá půda znemožňuje zemní práce na velkém pozemku. Protože nemůžete v dohledné době počítat s vyššími teplotami, je v ohrožení dokončení projektu v termínu. Rozhodněte se pro využití plošného topidla a zvolte si tak nejúčinnější způsob, jak projekt udržet podle časového plánu bez toho, aby došlo k narušení rozpočtu. K tomu položíte hadovitě teplovodní hadici na zmrzlou plochu, přes ni natáhnete parotěsnou fólii a izolační rohože a poté zapnete plošné topidlo. Již po jednom až dvou dnech je půda (v závislosti na zámrzné hloubce) rozmrazená a vy můžete s pracemi pokračovat. Vánoční provoz velkého zásilkového obchodu: aby bylo možné vyrovnat nárazové vytížení, je krátkodobě pronajímána další skladovací hala. Díky nízkým zimním teplotám je zákonem předepsaná minimální teplota pro pracovní prostory výrazně podkročena pracovníky zde není možné zaměstnávat. Pomocí topidla HP 252 přeměníte zakrátko chladnou skladovací halu na ideální pracoviště. Rozložte fl exibilní výměníky tepla rovnoměrně do skladových a pracovních prostor a čistě a úsporně položte hadice podél stěny. Topná centrála zůstává venku před budovou a tak pro ni není potřebné žádné další místo v hale. Inovativní systém vytápění nyní produkuje čistý, teplý vzduch a vytváří prostředí, ve kterém mohou vaši pracovníci optimálním způsobem pracovat

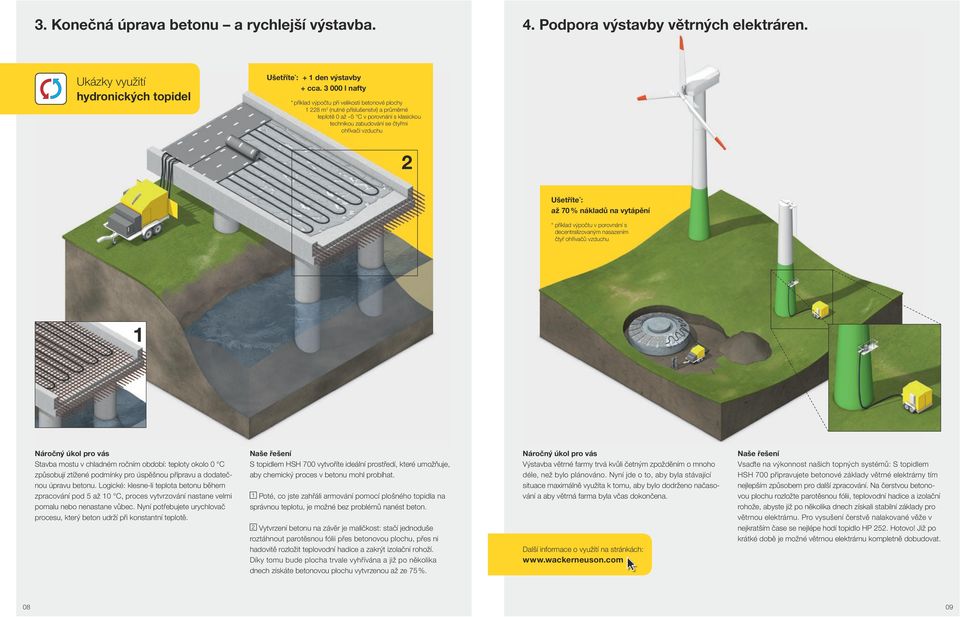

5 3. konečná úprava betonu a rychlejší výstavba. 4. podpora výstavby větrných elektráren. Ukázky využití hydronických topidel Ušetříte * : + 1 den výstavby + cca l nafty * příklad výpočtu při velikosti betonové plochy m 2 (nutné příslušenství) a průměrné teplotě 0 až 5 C v porovnání s klasickou technikou zabudování se čtyřmi ohřívači vzduchu Ušetříte * : až 70 % nákladů na vytápění * příklad výpočtu v porovnání s decentralizovaným nasazením čtyř ohřívačů vzduchu Stavba mostu v chladném ročním období: teploty okolo 0 C způsobují ztížené podmínky pro úspěšnou přípravu a dodatečnou úpravu betonu. Logické: klesne-li teplota betonu během zpracování pod 5 až 10 C, proces vytvrzování nastane velmi pomalu nebo nenastane vůbec. Nyní potřebujete urychlovač procesu, který beton udrží při konstantní teplotě. S topidlem HSH 700 vytvoříte ideální prostředí, které umožňuje, aby chemický proces v betonu mohl probíhat. 1 Poté, co jste zahřáli armování pomocí plošného topidla na správnou teplotu, je možné bez problémů nanést beton. 2 Vytvrzení betonu na závěr je maličkost: stačí jednoduše roztáhnout parotěsnou fólii přes betonovou plochu, přes ni hadovitě rozložit teplovodní hadice a zakrýt izolační rohoží. Díky tomu bude plocha trvale vyhřívána a již po několika dnech získáte betonovou plochu vytvrzenou až ze 75 %. Výstavba větrné farmy trvá kvůli četným zpožděním o mnoho déle, než bylo plánováno. Nyní jde o to, aby byla stávající situace maximálně využita k tomu, aby bylo dodrženo načasování a aby větrná farma byla včas dokončena. Další informace o využití na stránkách: Vsaďte na výkonnost našich topných systémů: S topidlem HSH 700 připravujete betonové základy větrné elektrárny tím nejlepším způsobem pro další zpracování. Na čerstvou betonovou plochu rozložte parotěsnou fólii, teplovodní hadice a izolační rohože, abyste již po několika dnech získali stabilní základy pro větrnou elektrárnu. Pro vysušení čerstvě nalakované věže v nejkratším čase se nejlépe hodí topidlo HP 252. Hotovo! Již po krátké době je možné větrnou elektrárnu kompletně dobudovat

6 zajímavé informace o rozmrazování Vaše příslušenství pro hydronická topidla. Tolik vody je navázáno v 1 m 3 zeminy: ŠTĚRk kg písek kg Hlína kg BaHnO kg chtěli byste použít plošné topidlo jako lokální topidlo pro vyhřívání své budovy? nebo chcete lokální topidlo využít k ohřátí zmrzlé půdy na pracovní teplotu? Žádný problém: Se správným příslušenstvím je možné oba zdroje vytápění použít jako lokální i plošná topidla. Voda půda Tepelný výměník Čerpadlová jednotka Navíjecí buben Spotřeba energie 10 kw pro rozpuštění ledu 25 kw pro rozpuštění ledu 31 kw pro rozpuštění ledu 73 kw pro rozpuštění ledu Doba rozmrazení ve dnech * DOBa ROzmRazení * zámrzná HlOUBka 30 cm 60 cm 90 cm 120 cm 150 cm VzDálenOSTi HaDic JeDnOTka 45 cm 30 cm 45 cm 30 cm 45 cm 30 cm 45 cm 30 cm 45 cm 30 cm písek Dny 1 0,75 2 1,5 3 2,25 4,5 3,25 6 4,5 Štěrk Dny 1 0,75 2, ,5 8 6 Hlína Dny 1,75 1,25 3,5 2,5 5, ,5 Bahno Dny 2 1,5 4,5 3,5 7 5,5 10,5 7, * Závisí na obsahu vody a izolaci podlahy. porovnání účinnosti způsobů rozmrazování plošné topidlo HSH 700 od Wacker neuson: Tepelná ÚčinnOST 94 % Izolační rohože a parotěsná izolace Ohřívaný zabudovaný prvek: Tepelná ÚčinnOST 15 % Diesel Izolační rohož Podrobnosti o našem příslušenství naleznete na: Topidlo Horká Teplá Zmrazená Půda doba rozmrazování: 1,5 dne izolace s izolačními rohožemi Wacker neuson čas potřebný pro sestavení a rozebrání 7 hodin spotřeba nafty: 234 litrů Teplá Zmrazená Půda doba rozmrazování: 10 dnů izolace pomocí zabudování čas potřebný pro sestavení a rozebrání 10 hodin spotřeba nafty: litrů (4 olejové přímotopy, každý o tepelném výkonu 70 kw) navíjecí buben Zvětšete svůj akční rádius nebo ušetřete ještě více času s těsněji uspořádanými hadicemi. čerpadlová jednotka Nutné při použití přídavného navíjecího bubnu: Dosáhněte optimálních výsledků díky propojení každého hadicového prvku s čerpadlem. izolační rohož Mimořádně vysoký izolační účinek pro maximální účinnost: Vícevrstvé rohože odrážejí teplo, ale rovnoměrně je rozdělují horizontálně nad celou plochu. Tepelný výměník Několika pohyby se z vašeho plošného topidla stane lokální topidlo. Teplý a suchý vzduch je odváděn přesně do té části staveniště, kde jej potřebujete. Hydronický výměník tepla obdržíte ve třech velikostech: HX 15 (12,9 kw), HX 30 (25 kw), HX 60 (43,5 kw)

7 Ohřívače vzduchu pro všechny typy místností. Hi 120: přesvědčí vysokým výkonem a současně vysokým stupněm bezpečnosti. Hi 260: s přehledným digitálním ovládacím panelem. každý projekt je individuální. kompetence ve vytápění tedy znamená mít pohotově správné řešení vytápění pro různé požadavky. můžete vám zaručit, že díky naší široké nabídce nepřímých, přímých a infračervených topidel vytvoříte správné pracovní klima v jakémkoliv prostředí. Se všemi výhodami pro vás: fl exibilní teplo rychle na správném místě žádná přerušení projektů způsobená nízkými teplotami rychlejší vysoušení nižší náklady na energii vyšší produktivita pracovníků díky optimálnímu pracovnímu prostředí přímé ohřívače vzduchu promyšlená konstrukce s přesvědčivým výkonem a snadnou obsluhou. možný provoz na naftu nebo plyn infračervená topidla maximální tepelný výkon v jakékoliv poloze. nepřímé ohřívače vzduchu topení beze zbytků ze spalování. HDR45 cílené ohřívání a vysoušení bez proudění vzduchu. cílené infračervené sálavé teplo, bez zahřívání okolního vzduchu nejlepší ve své třídě s výkonem 45 kw 15 hodin provozu na jednu nádrž nafty aktivní chladicí systém udržuje kryt výrazně chladnější než u srovnatelných modelů volitelné dálkové ovládání termostatu pro konstantní optimální teplotu na staveništi HD70 / HD50 Snadná obsluha, vysoký výkon. rychle zásobovat dobře větrané místnosti horkým vzduchem vysoká bezpečnost díky bezpečnostnímu termostatu a kontrole plamene dlouhá životnost díky kvalitním součástem, jako je nerezová spalovací komora a solidní zpracování HI120 / HI90 / HI60 / HI35 pevné zdroje tepla ve čtyřech výkonových třídách. zdravé teplo beze zbytků ze spalování a bez vlhkosti 4 výkonové třídy v rozsahu kw velká nádrž na naftu až na 24 hodin provozu heavy duty provedení s robustním ocelovým rámem, centrálním zavěšením a přípravou pro nakládku paletovacími vidlemi je možné použít až do teploty 40 C velké pneumatiky pro bezproblémový pohyb na staveništi HI260 Váš bezpečný dodavatel horkého vzduchu. zdravé teplo beze zbytků ze spalování a bez vlhkosti promyšlený koncept s uzavřenou cirkulací vzduchu, nižší spotřebou a rovnoměrnými teplotami s volitelným hořákem plug-and-play jednoduše volíte mezi naftou, zemním plynem nebo propanem tepelný výkon až 260 kw m³ vzdušný výkon 12 13

8 1. efektivní odstranění škod způsobených vodou v obytných domech. 2. zajištění správné teploty během akcí. nepřímé ohřívače vzduchu Příklady použití inteligentní kombinace topidel pro vyšší účinnost: Nepřímé ohřívače vzduchu pro vysoušení místností v kombinaci s infračervenými topidly pro hloubkové vysoušení v exteriéru. přepnutí do automatického režimu a úspora: účinné zásobování horkým vzduchem ve velkých stanech podle potřeby. Další informace o využití na stránkách: Poškození vodou v obytném domě po těžkých záplavách: po odčerpání vody se vlhkost i nadále drží ve stěnách a v podlaze. Aby se předešlo vzniku plísní a dalšího poškození stavební konstrukce, musí být budova co nejrychleji vysušena. Při použití nepřímého topidla a infračerveného topidla můžete spustit vysoušení na plné obrátky: topidlo HI 120 umístíte do přízemí na vnější zeď domu a teplo přivádíte dvěma teplovodními hadicemi skrz dveře a okna přímo do domu. Skrz mechaniku přívodu a odvodu vzduchu v topidle dochází k cirkulaci vzduchu napříč několika poschodími a rychle poskytuje sucho. Umístěte topidlo HDR 45 na terasu domu a tak urychlete vysoušení vnějších stěn. Firemní výročí středně velké průmyslové společnosti v březnu: ve velkém pevném stanu se bude náležitým způsobem slavit 50 let od založení společnosti. Aby se hosté cítili dobře a aby akce byla maximálně úspěšná, je nutné zajistit konstantní teplotu ve stanu. Díky použití topidla HI 90 vytvoříte nejlepší podmínky pro bujarou oslavu a spokojenost hostů: pro stan o velikosti m³ umístíte ven před stan dvě topidla HI 90 a diskrétně a nenápadně rozložíte teplovzdušné hadice podél stropu stanu. Topidla se díky bezpečnému automatickému provozu postarají o zbytek a rozdělí teplo pomocí malých vývodů vzduchu do hadic díky velké palivové nádrži topidla HI 90 až po dobu 20 hodin

9 3. práce v hornictví se suchým, teplým vzduchem. 4. Bezpečné teplo při získávání ropy a plynu. Ohřívače vzduchu Příklady použití Správný výkon pro každé použití: V závislosti na oblasti nasazení jsou naše nepřímé ohřívače vzduchu dostupné ve čtyřech různých výkonových třídách perfektní pro optimální sladění venkovní teploty a hospodárnosti. inteligentní kombinace různých řešení vytápění: rozmrazování trubek, rozmrazování půdy, ohřívání místností v naší široké nabídce naleznete pro všechny své potřeby vhodné topidlo. Další informace o využití na stránkách: Těžba nerostných surovin i v chladných oblastech zeminy klade ty nejvyšší nároky na stroje a materiál. Extrémně nízké teploty znesnadňují spolehlivé využití jakékoliv techniky. Haly pro zpracování a údržbu musí být teplé, skladovací zařízení pro techniku a pracovní tekutiny musí být minimálně bez mrazu. Ve štolách ve věčně zmrzlé půdě představuje pracovní prostředí zátěž pro člověka i techniku. Díky nepřímým ohřívačům vzduchu zajistíte ideální podmínky v nejrozličnějších oblastech využití v oblasti těžby. Bezpečným způsobem udržíte těžké stroje při provozní teplotě a snížíte tak opotřebení. Ze skladů a hal spolehlivě vyženete chlad a nahromaděnou vlhkost. A dokonce i v hlubokých podzemních chodbách necháte cirkulovat teplý vzduch bohatý na kyslík a tak vytvoříte perfektní prostředí pro těžbu. Průzkum a těžba zásob ropy a zemního plynu během chladným zimních měsíců je možná pouze s odpovídající tepelnou technikou. Požadavky na celé technické vybavení jsou přitom extrémní počínaje nízkými teplotami až po silný vítr a sněžení. K tomu se přidávají přísné bezpečnostní předpisy. S různými topnými systémy vytvoříte v každé pracovní oblasti ideální podmínky. Pomocí hydronických topidel uchováte např. potrubí bez zamrznutí tak, že teplovodní hadice rozložíte okolo trubek. Tímto způsobem můžete ochránit před zamrznutím také čerpadla, pojistný ventil a oblast okolo vrtu. S nepřímými topidly vytvoříte bezpečným způsobem příjemné pracovní prostředí. Teplo navíc chrání pohyblivé součásti, například pracovní hydrauliku, před nadměrným opotřebením, neboť zůstává zachována optimální schopnost mazání olejů a tuků

10 Technické údaje Technické údaje Hydronická topidla Ohřívače vzduchu HSH700 HSH650 HSH380 HSH380 HI260 HI260 HI120 HI120HD Hydronická topidla Specification UNIT provoz na plyn provoz na naftu D x Š x V mm x x x x x x x x Hmotnost s palivem kg Rozmrazovací výkon m Výkon při konečné úpravě betonu (standard) Výkon při konečné úpravě betonu (s příslušenstvím) m až 230 až 230 m Elektrické předpoklady 2 x 12A x 230 V1~ 2 x 12A x 230 V1~ 1 x 16A x 230 V1~ 1 x 16A x 230 V1~ Objem nádrže (palivo) l Spotřeba paliva při plném zatížení (s generátorem) l/h 8,3 8,3 5,8 4,7 Nepřímá vzduchová topidla Specification UNIT bez nádrže D x Š x V mm x x x x x 731 x x 864 x s nádrží Hmotnost s palivem kg Otopný výkon kw Účinnost % 87,0 87,0 90,0 90,0 Objem vytápěného prostoru m Vysoušený objem m Objem nádrže (palivo) l / Spotřeba paliva l 21,6 21,6 9,7 9,7 Nejnižší teplota okolního prostředí C Hydronická topidla Teplovodní hadice m Generátor integrovaný Přívěs Specification UNIT HP252 D x Š x V mm x x Hmotnost (bez paliva, bez přívěsu) kg Teplovodní hadice m 300* V HP integrovaný výměník tepla Standard volba * 300 celkem = 4 x 15 m + 8 x 30 m Ks 16 x HX15 o. 8 x HX30 n. 4 x HX60 Brutto výkon kw 252 Spotřeba paliva při plném zatížení Přívěs l/h 23 Nepřímá vzduchová topidla Přímá vzduchová topidla Specifikace JEDNOTKA HI90 HI90HD HI60 HI60HD HI35 D x Š x V mm x 700 x x 700 x x 711 x x 711 x x 610 x 864 Hmotnost s palivem kg Otopný výkon kw Účinnost % 88,5 88,5 89,5 89,5 87,3 Objem vytápěného prostoru m Vysoušený objem m Objem nádrže (palivo) l Spotřeba paliva l 7,1 7,1 4,6 4,6 2,7 Nejnižší teplota okolního prostředí Specifikace C JEDNOTKA HD50 HD70 HDR45 D x Š x V mm x 440 x x 555 x x 711 x Hmotnost s palivem kg Otopný výkon kw Účinnost % N/A N/A N/A Objem vytápěného prostoru m Vysoušený objem m 3 N/A N/A N/A Objem nádrže (palivo) l Spotřeba paliva l 3,8 5,4 3,7 Nejnižší teplota okolního prostředí C Infračervená topidla HD: Heavy Duty = robustnější provedení produktu 18 19

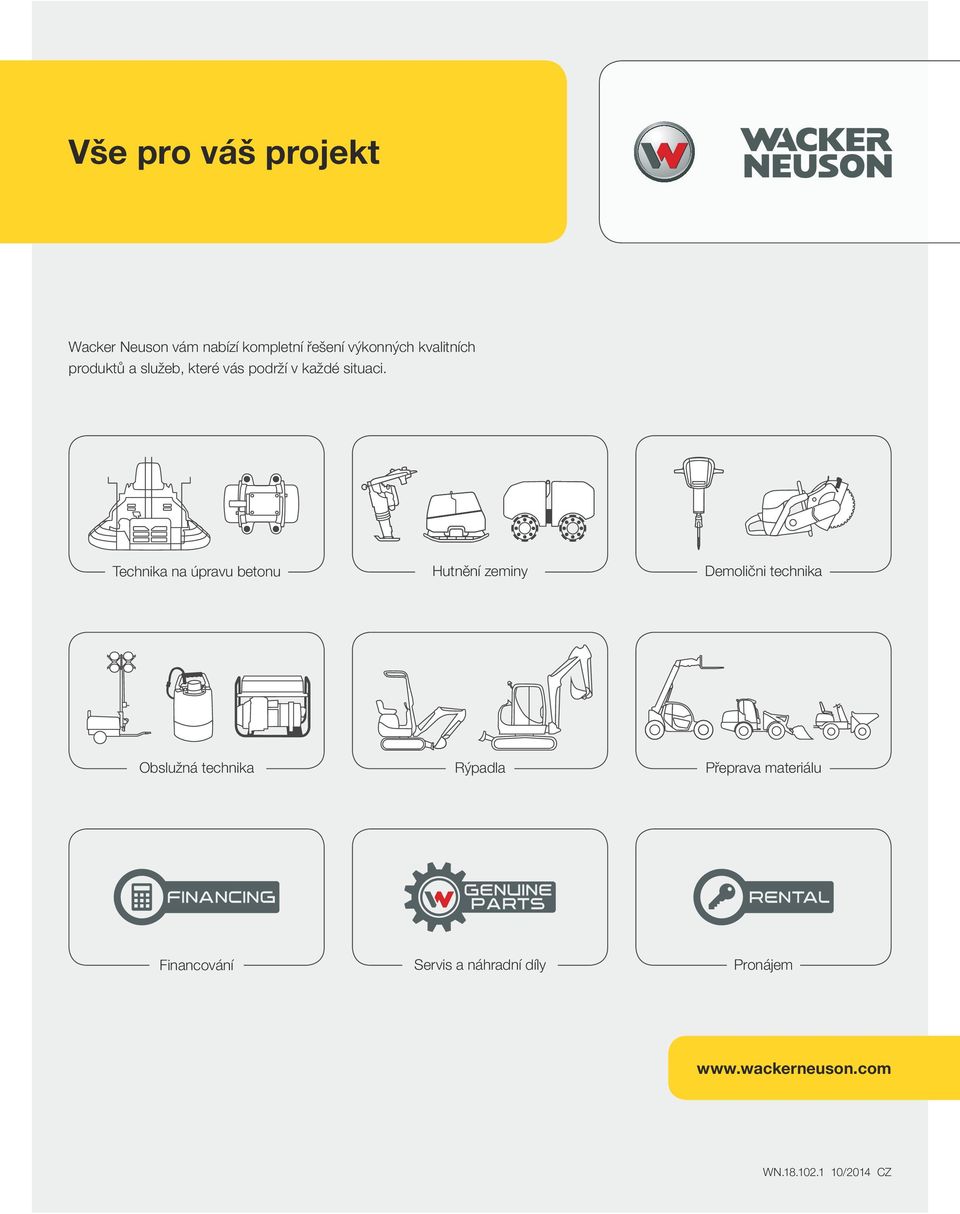

11 Vše pro váš projekt Wacker Neuson vám nabízí kompletní řešení výkonných kvalitních produktů a služeb, které vás podrží v každé situaci. Technika na úpravu betonu Hutnění zeminy Demolični technika Obslužná technika Rýpadla Přeprava materiálu Financování Servis a náhradní díly Pronájem WN /2014 CZ
