1 StoCretec Sto s.r.o. Povrchové úpravy podlah Systémy elektrostaticky vodivých povrchových úprav podlah StoCretec Stavět uvědoměle.

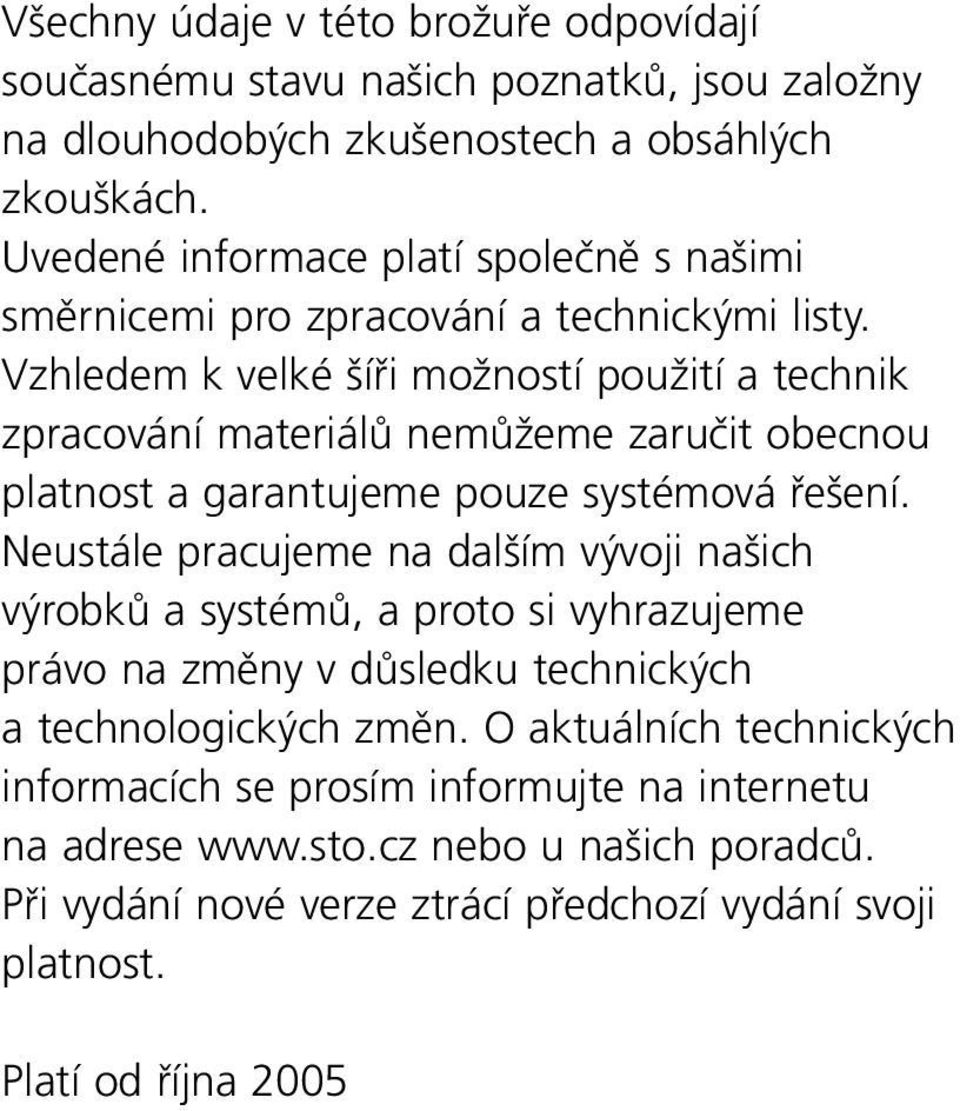

2 Všechny údaje v této brožuře odpovídají současnému stavu našich poznatků, jsou založny na dlouhodobých zkušenostech a obsáhlých zkouškách. Uvedené informace platí společně s našimi směrnicemi pro zpracování a technickými listy. Vzhledem k velké šíři možností použití a technik zpracování materiálů můžeme zaručit obecnou platnost a garantujeme pouze systémová řešení. Neustále pracujeme na dalším vývoji našich výrobků a systémů, a proto si vyhrazujeme právo na změny v důsledku technických a technologických změn. O aktuálních technických informacích se prosím informujte na intertu na adrese bo u našich poradců. Při vydání nové verze ztrácí předchozí vydání svoji platnost. Platí od října 2005

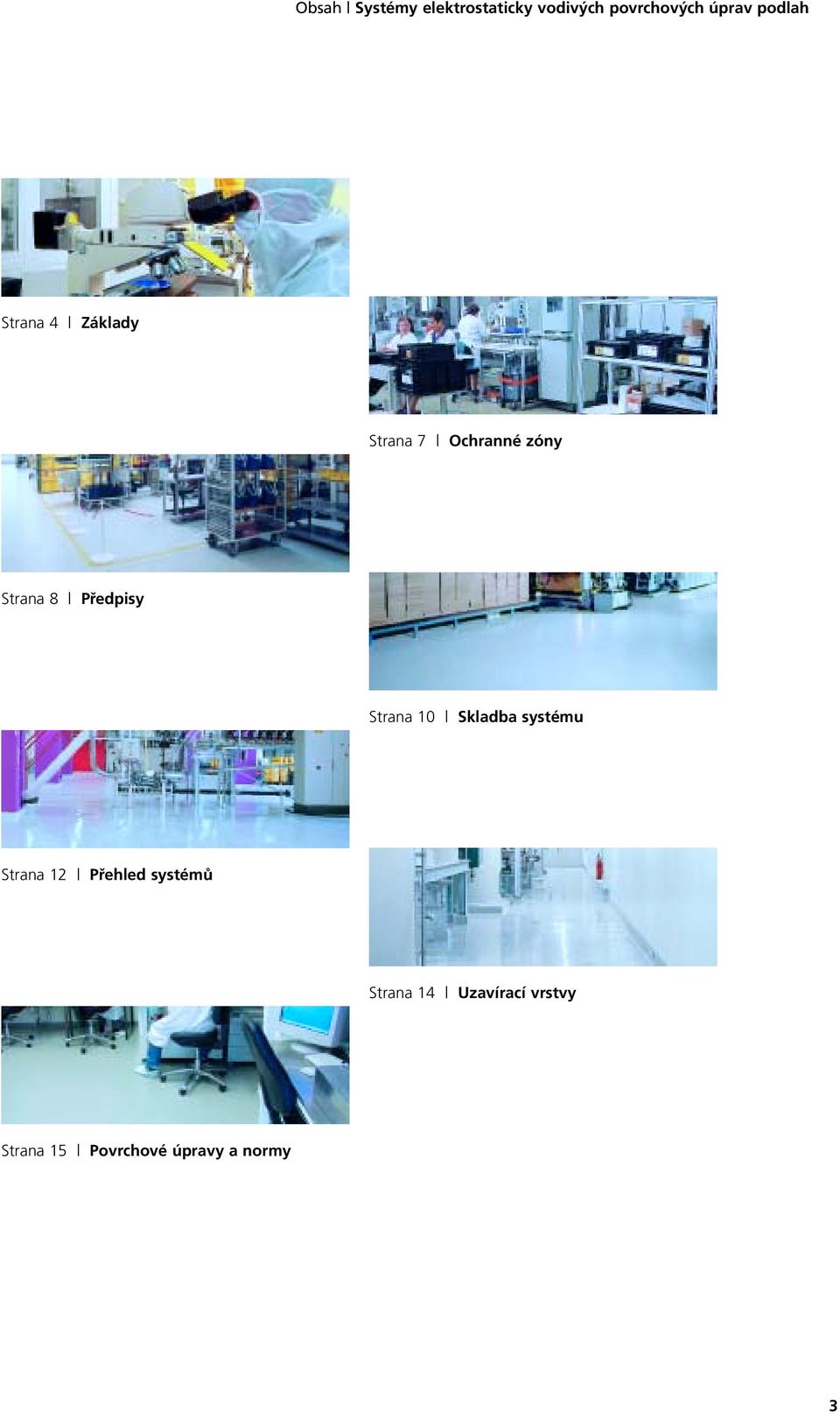

3 Obsah Systémy elektrostaticky vodivých povrchových úprav podlah Strana 4 Základy Strana 7 Ochranné zóny Strana 8 Předpisy Strana 10 Skladba systému Strana 12 Přehled systémů Strana 14 Uzavírací vrstvy Strana 15 Povrchové úpravy a normy 3

4 Systémy elektrostaticky vodivých povrchových úprav podlah Základy Nebezpečí elektrostatického výboje Známý jev: statická elektřina jako jiskra bo výboj při dotyku dveří automobilu. Podobné formy elektrostatického výboje (electrostatical discharge = ESD) mohou mít bohužel také drahé bo dokonce bezpečné důsledky, které jsou hd patrné. Definice Statickou elektřinou nazýváme souhrn elektrických jevů a stavů, tvořených elektrickými náboji v klidu. Vzniká obvykle třením a následným odtržením. Třením se vytváří teplo, které uvede do pohybu molekuly materiálu. Jestliže se dva materiály oddělí, může dojít k přechodu elektronů z jednoho materiálu na druhý. Pokud se elektrony pohybují, pak přebytek bo dostatek elektronů vytváří elektrické pole statickou elektřinu. Tuto výměnu elektronů, a tím vznik elektrostatického pole, může způsobit již pouhé oddělení dvou materiálů, například stažení lepicí pásky z role. Množství vzniklé statické elektřiny závisí na materiálech, u kterých došlo ke tření a odtržení, na intenzitě tření a na relativní vlhkosti vzduchu. Obecně vytváří jvětší statický výboj běžný plast (igelit). Nízká vlhkost vzduchu, která bývá často v zimě, vede rovněž ke vzniku elektrostatických výbojů. Mikročipy jsou jvíce ohroženy elektrostatickým výbojem 4

5 Unterbereich Hauptbereich Materiály, které obsahují volné elektrony a snadno předávají elektrony (bo náboje) mezi atomy, se nazývají vodiče. Příkladem vodičů jsou kovy, uhlík bo i vrstva potu lidského těla. Materiály, které předávají elektrony tak snadno, se nazývají izolanty. Mezi známé izolanty patří plasty, sklo a vzduch. Jak vodiče, tak izolanty mohou být nabity statickou elektřinou. Pokud je vodič nabitý, volné elektrony mu umožňují rychlé vybití, jakmile přijde do kontaktu s jiným vodičem, bo je uzemněn. Typické elektrostatické potenciály Při mnoha každodenních činnostech se mohou na lidském těle hromadit náboje, které jsou často škodlivé pro citlivé elektronické součástky: chůze po koberci = až voltů chůze po ošetřené vinylové podlaze = 250 až voltů práce na desce stolu = 700 až voltů zvednutí obyčejného igelitového sáčku z pracovního stolu = = až voltů. Možné účinky elektrostatických výbojů Elektrostatické potenciály působí přitažlivou silou na malé částice (prach) což může způsobovat velké problémy v prostorách citlivých na čistotu (např. na operačních sálech). Dalším rizikem je výboj elektrostatických potenciálů spojený s jiskřením. V ovzduší s obsahem rozpouštědel bo prachu vzniká riziko exploze, to se týká například skladů hnojiv bo obilných mlýnů. Z čistě finančního hlediska musí jvětší škody způsobené ESD řešit výrobci elektroniky velký problém představuje»svařování«bo pájení citlivých součástek. Vliv na náklady Pokud člověk pocítí elektrostatickou»ránu«, tak se jedná o napětí minimálně voltů. Tato rána, která se označuje jako elektrostatický výboj, je často příčinou velmi vysoké zmetkovitosti elektronických součástek (např. mikročipů) ve výrobě elektroniky. Zatímco elektrostatické výboje nad voltů cítíme, jsou výboje o nižším napětí pod hranicí lidského vnímání. Mnohé součásti tranzistorů a mikročipů, které se používají bo vyrábějí v elektrotechnickém průmyslu, mohou být napětím, které je mnohem nižší ž voltů, poškozeny. Některé citlivější součástky mohou být poškozeny již při jednorázovém napětí 10 voltů. S razantním rozvojem elektrotechniky jsou elektronické součástky stále menší. Aby mohly být přístroje menší, jsou také enormně zmenšeny odstupy mezi izolátory a proudovými obvody, což zvyšuje možnost vzniku elektrostatického výboje. 5

6 Systémy elektrostaticky vodivých povrchových úprav podlah Základy Elektrostatika =»infekce«poškození elektrostatickým výbojem (ESD), která vznikají viditelnými a odhalitelnými jevy, lze srovnat s infikováním lidského těla viry bo bakteriemi. I když jsou vidět, mohou způsobit těžké poškození ještě předtím, ž zjistíme jejich přítomnost. Proti tomuto viditelnému bezpečí ve formě ESD je zbytné»očkování«. Podlahy v oblastech ESD Oblasti ohrožené ESD např. výroba mikročipů mohou fungovat pouze tehdy, pokud budou také všechny zde použité materiály a vybavení splňovat dané požadavky. K typickému vybavení v oblastech ESD patří antistatické stoly, židle, obuv, oděv, uzemňovací náramky na zápěstí, ionizátory a samozřejmě také vodivé povrchové úpravy podlah. Ty mají mimořádný význam, protože musí umět odvádět do země náboje, gerované v celé oblasti ESD. Zmetkovitost způsobená elektrostatickými výboji Výrobci kompont Minimální ztráta Maximální ztráta Odhadovaná průměrná ztráta 4 % 97 % % Subdodavatelé 3 % 70 % 9 15 % Prodejci 2 % 35 % 8 14 % Spotřebitelé 5 % 70 % % Zdroj: Stephen Halperin,»Guidelis for Static Control Management«, Eurostat

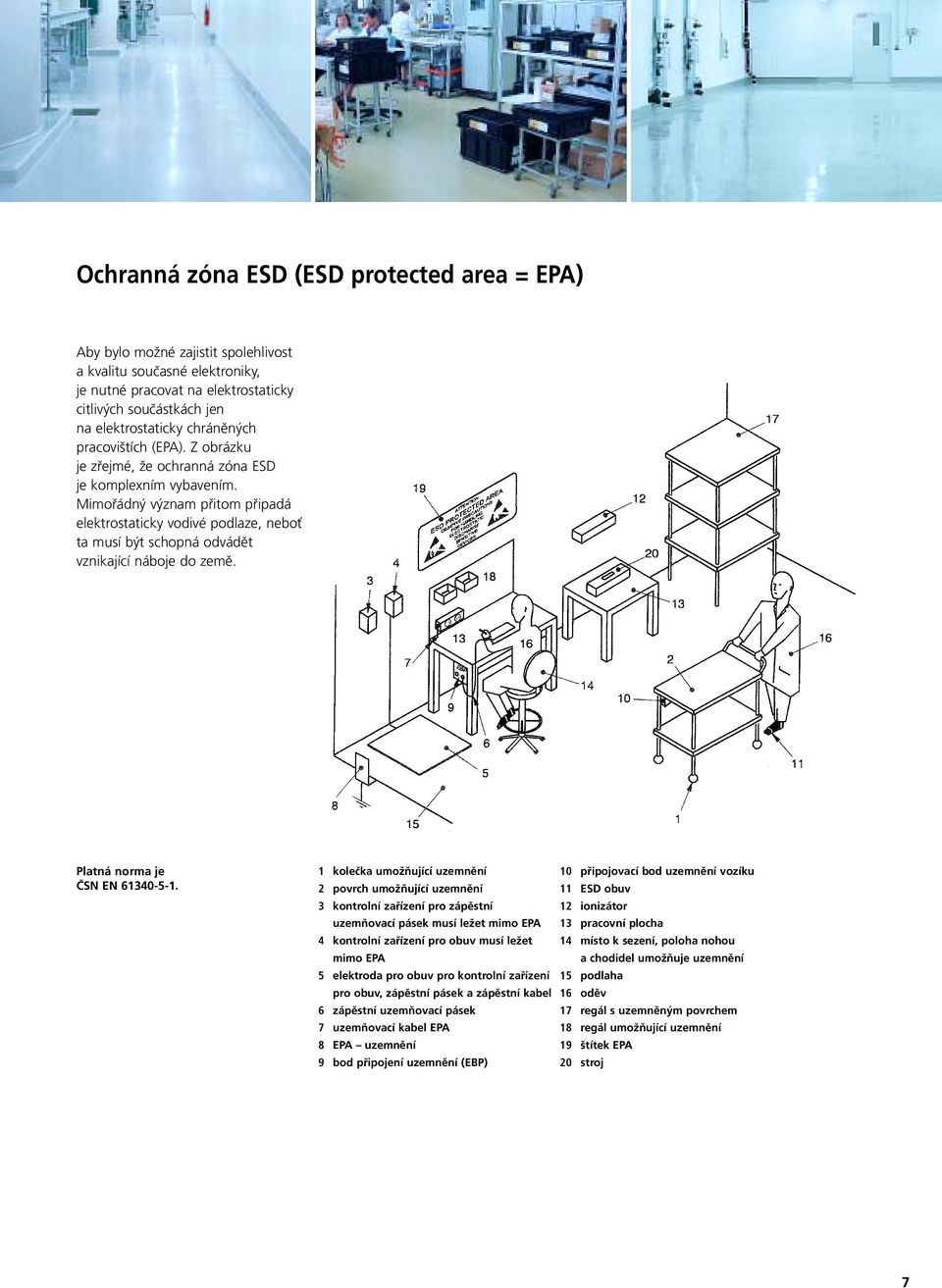

7 Ochranná zóna ESD (ESD protected area = EPA) Aby bylo možné zajistit spolehlivost a kvalitu současné elektroniky, je nutné pracovat na elektrostaticky citlivých součástkách jen na elektrostaticky chráněných pracovištích (EPA). Z obrázku je zřejmé, že ochranná zóna ESD je komplexním vybavením. Mimořádný význam přitom připadá elektrostaticky vodivé podlaze, boť ta musí být schopná odvádět vznikající náboje do země. Platná norma je ČSN EN kolečka umožňující uzemnění povrch umožňující uzemnění kontrolní zařízení pro zápěstní uzemňovací pásek musí ležet mimo EPA kontrolní zařízení pro obuv musí ležet mimo EPA elektroda pro obuv pro kontrolní zařízení pro obuv, zápěstní pásek a zápěstní kabel zápěstní uzemňovací pásek uzemňovací kabel EPA EPA uzemnění bod připojení uzemnění (EBP) připojovací bod uzemnění vozíku ESD obuv ionizátor pracovní plocha místo k sezení, poloha nohou a chodidel umožňuje uzemnění podlaha oděv regál s uzemněným povrchem regál umožňující uzemnění štítek EPA stroj 7

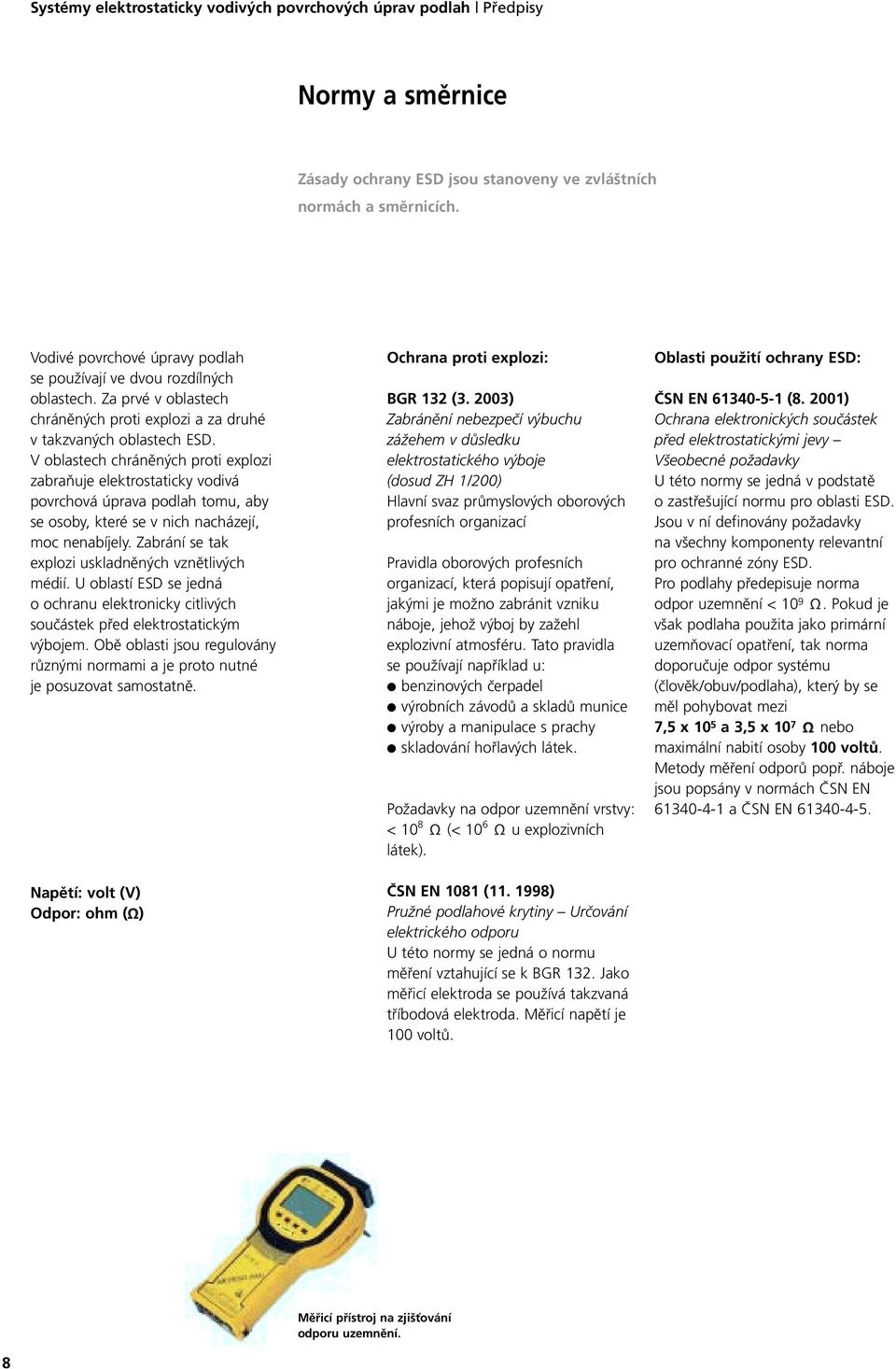

8 Systémy elektrostaticky vodivých povrchových úprav podlah Předpisy Normy a směrnice Zásady ochrany ESD jsou stveny ve zvláštních normách a směrnicích. Vodivé povrchové úpravy podlah se používají ve dvou rozdílných oblastech. Za prvé v oblastech chráněných proti explozi a za druhé v takzvaných oblastech ESD. V oblastech chráněných proti explozi zabraňuje elektrostaticky vodivá povrchová úprava podlah tomu, aby se osoby, které se v nich nacházejí, moc nabíjely. Zabrání se tak explozi uskladněných vznětlivých médií. U oblastí ESD se jedná o ochranu elektronicky citlivých součástek před elektrostatickým výbojem. Obě oblasti jsou regulovány různými normami a je proto nutné je posuzovat samostatně. Napětí: volt (V) Odpor: ohm ( ) Ochrana proti explozi: BGR 132 ( ) Zabránění bezpečí výbuchu zážehem v důsledku elektrostatického výboje (dosud ZH 1/200) Hlavní svaz průmyslových oborových profesních organizací Pravidla oborových profesních organizací, která popisují opatření, jakými je možno zabránit vzniku náboje, jehož výboj by zažehl explozivní atmosféru. Tato pravidla se používají například u: benzinových čerpadel výrobních závodů a skladů munice výroby a manipulace s prachy skladování hořlavých látek. Požadavky na odpor uzemnění vrstvy: < 10 8 (< 10 6 u explozivních látek). ČSN EN 1081 ( ) Pružné podlahové krytiny Určování elektrického odporu U této normy se jedná o normu měření vztahující se k BGR 132. Jako měřicí elektroda se používá takzvaná tříbodová elektroda. Měřicí napětí je 100 voltů. Oblasti použití ochrany ESD: ČSN EN ( ) Ochrana elektronických součástek před elektrostatickými jevy Všeobecné požadavky U této normy se jedná v podstatě o zastřešující normu pro oblasti ESD. Jsou v ní definovány požadavky na všechny komponty relevantní pro ochranné zóny ESD. Pro podlahy předepisuje norma odpor uzemnění < Pokud je však podlaha použita jako primární uzemňovací opatření, tak norma doporučuje odpor systému (člověk/obuv/podlaha), který by se měl pohybovat mezi 7,5 x 10 5 a 3,5 x 10 7 bo maximální nabití osoby 100 voltů. Metody měření odporů popř. náboje jsou popsány v normách ČSN EN a ČSN EN Měřicí přístroj na zjišťování odporu uzemnění. 8

9 Unterbereich Hauptbereich ČSN EN ( ) Elektrický odpor podlahových krytin a instalovaných podlah U této normy se jedná o jednu normu měření pro ČSN EN Při měření se posuzuje pouze podlaha a celý systém (člověk/obuv/podlaha). ČSN EN ( ) Elektrostatika část 4-5: Standardní zkušební metody pro speciální použití Metody charakterizování elektrostatické ochrany obuví a podlahou v kombinaci s osobou U této normy se jedná o druhou normu měření pro ČSN EN Při měření se posuzuje pouze podlaha, ale celý systém (člověk/obuv/podlaha). Měřeno je: odpor uzemnění v ohmech (kontrola systému) nabití osoby ve voltech (Walking Test). ESD STM (Walking Test 1999) Měření materiálu podlahy a nabití obuvi v kombinaci s osobou Tato americká norma ESD Association používá jako měřenou veličinu odpor uzemnění, ale nabití osoby ve voltech. Tato norma byla často používána v Německu do té doby, ž v březnu 2005 vstoupila v platnost evropská norma EN Tím pozbyla tato norma platnost a platí EN DIN VDE ( ) Budování silnoproudých zařízení s nominálním napětím do 1000 V Tato norma slouží k ochraně osob z hlediska bezpečí, vyplývajících z kontaktu s díly vedoucími napětí. Zatímco dosud citované normy se zabývaly v první řadě horními mezními hodnotami odporů, definuje tato norma spodní mezní hodnoty: RE 5 x 10 4, pokud jmenovité napětí zařízení překračuje 500 V RE 10 x 10 4, pokud jmenovité napětí zařízení překračuje 500 V. Metoda měření se od dříve uvedených norem liší. Proto lze naměřené hodnoty vzájemně porovnávat. Vrstvy ECF (odpor uzemnění < 10 6 ) tyto požadavky splňují. Požadavkům vyhovují pouze vrstvy DIF. 9

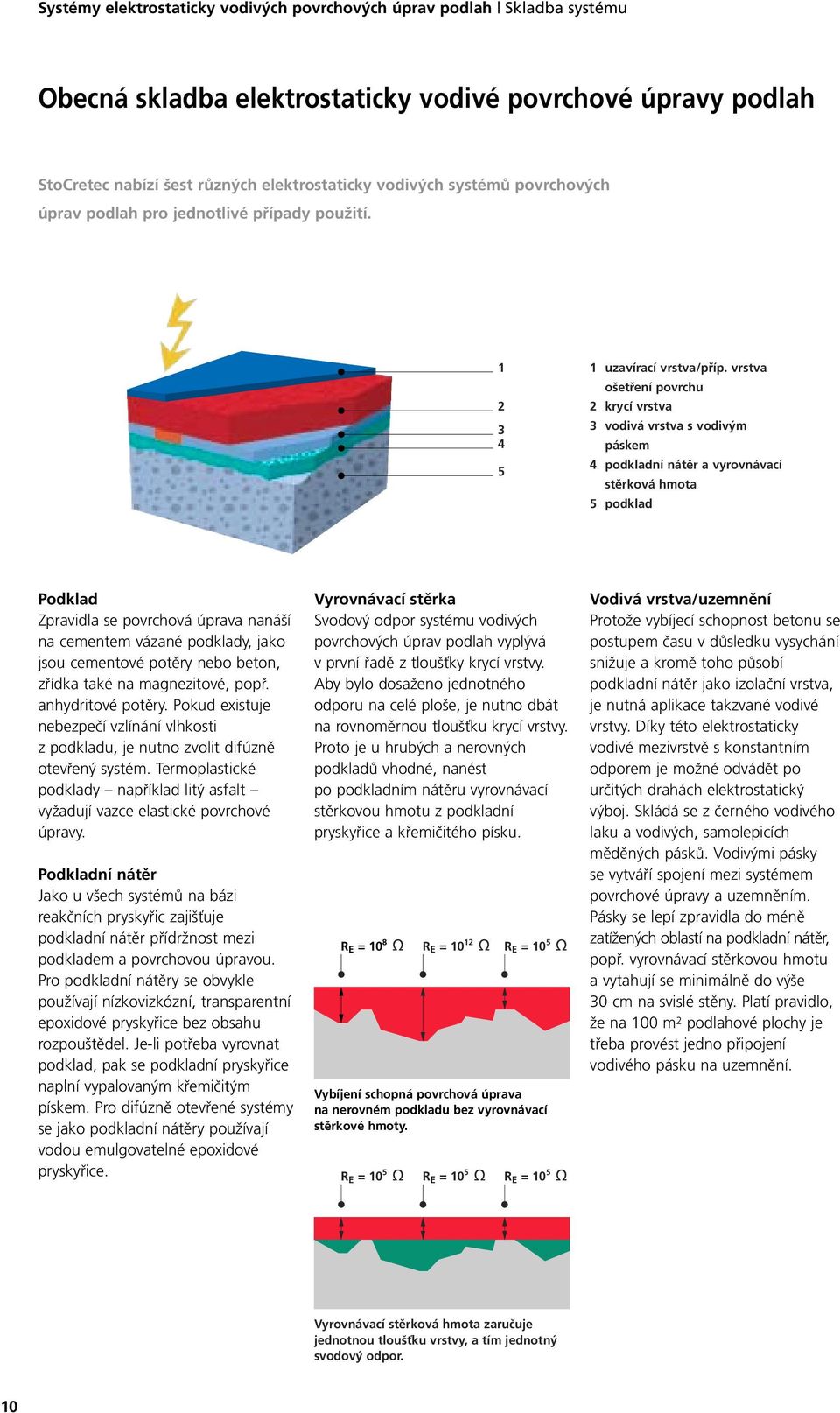

10 Systémy elektrostaticky vodivých povrchových úprav podlah Skladba systému Obecná skladba elektrostaticky vodivé povrchové úpravy podlah StoCretec nabízí šest různých elektrostaticky vodivých systémů povrchových úprav podlah pro jednotlivé případy použití uzavírací vrstva/příp. vrstva ošetření povrchu 2 krycí vrstva 3 vodivá vrstva s vodivým páskem 4 podkladní nátěr a vyrovnávací stěrková hmota 5 podklad Podklad Zpravidla se povrchová úprava nanáší na cementem vázané podklady, jako jsou cementové potěry bo beton, zřídka také na magzitové, popř. anhydritové potěry. Pokud existuje bezpečí vzlínání vlhkosti z podkladu, je nutno zvolit difúzně otevřený systém. Termoplastické podklady například litý asfalt vyžadují vazce elastické povrchové úpravy. Podkladní nátěr Jako u všech systémů na bázi reakčních pryskyřic zajišťuje podkladní nátěr přídržnost mezi podkladem a povrchovou úpravou. Pro podkladní nátěry se obvykle používají nízkovizkózní, transparentní epoxidové pryskyřice bez obsahu rozpouštědel. Je-li potřeba vyrovnat podklad, pak se podkladní pryskyřice naplní vypalovaným křemičitým pískem. Pro difúzně otevřené systémy se jako podkladní nátěry používají vodou emulgovatelné epoxidové pryskyřice. Vyrovnávací stěrka Svodový odpor systému vodivých povrchových úprav podlah vyplývá v první řadě z tloušťky krycí vrstvy. Aby bylo dosaženo jednotného odporu na celé ploše, je nutno dbát na rovnoměrnou tloušťku krycí vrstvy. Proto je u hrubých a rovných podkladů vhodné, nanést po podkladním nátěru vyrovnávací stěrkovou hmotu z podkladní pryskyřice a křemičitého písku. R E = 10 8 R E = R E = 10 5 Vybíjení schopná povrchová úprava na rovném podkladu bez vyrovnávací stěrkové hmoty. R E = 10 5 R E = 10 5 R E = 10 5 Vodivá vrstva/uzemnění Protože vybíjecí schopnost betonu se postupem času v důsledku vysychání snižuje a kromě toho působí podkladní nátěr jako izolační vrstva, je nutná aplikace takzvané vodivé vrstvy. Díky této elektrostaticky vodivé mezivrstvě s konstantním odporem je možné odvádět po ých drahách elektrostatický výboj. Skládá se z černého vodivého laku a vodivých, samolepicích měděných pásků. Vodivými pásky se vytváří spojení mezi systémem povrchové úpravy a uzemněním. Pásky se lepí zpravidla do méně zatížených oblastí na podkladní nátěr, popř. vyrovnávací stěrkovou hmotu a vytahují se minimálně do výše 30 cm na svislé stěny. Platí pravidlo, že na 100 m 2 podlahové plochy je třeba provést jedno připojení vodivého pásku na uzemnění. Vyrovnávací stěrková hmota zaručuje jednotnou tloušťku vrstvy, a tím jednotný svodový odpor. 10

11 Unterbereich Hauptbereich Alternativní a stabilní uzemnění poskytuje použití takzvané vodivé sady. Ta obsahuje hmoždinky, které se kotví do podkladu. Spojení s uzemněním lze velmi snadno vytvořit pomocí kabelové koncovky. Černý vodivý lak, který se aplikuje válečkem přes vodivé pásky, má v horizontálním směru mnohem větší vodivost ž materiál krycí vrstvy. Krycí vrstva Vodivé vlastnosti materiálu krycí vrstvy jsou zpravidla zajištěny příměsí uhlíkových vláken. Podle typu použití existuje několik možností aplikace krycí vrstvy: tenko- a silnovrstvé nátěry na bázi vodou emulgovaných epoxidových pryskyřic, umožňující difúzi vodních par vysoce mechanicky a chemicky zatížitelné systémy na bázi epoxidových pryskyřic bez obsahu rozpouštědel vazce tuhé až vazce elastické systémy na bázi polyuretvých pryskyřic bez obsahu rozpouštědel. U vrstvy, vybíjející elektrostatický náboj, lze zvýšit protiskluzný účik dodatečným posypem křemičitým pískem. K tomu se používají speciální karbidy křemíku s vodivými schopnostmi. Vypalované křemičité písky, obvykle používané pro průmyslové podlahy, k tomu jsou vhodné! Uzavírací vrstva Systémy s krycí vrstvou, jejíž vodivost je zajištěna uhlíkovými vlákny, mají dostatečnou vodivost k tomu, aby splnily požadavky na ochranu proti explozi. Nesplňují však aktuální požadavky na ochranu ESD. Pro vyřešení tohoto problému se krycí vrstva dodatečně opatří pigmentovanými vodivými uzavíracími vrstvami. Tyto uzavírací vrstvy jsou vysoce odolné proti otěru a mají ou horizontální vodivost. Tím jsou schopny homogenizovat vodivost celého systému a vzniklý náboj odvádět jen vertikálně, ale i horizontálně. Tím jsou splněny všechny příslušné normy ESD. Vodivé uzavírací vrstvy jsou zpravidla na bázi vodou ředitelných, dvousložkových polyuretvých bo epoxidových disperzí. Vodivá vrstva se skládá ze samolepicích měděných vodivých pásků a černého vodivého laku. Připojení vodivých pásků na uzemňovací okruh smí provádět pouze kvalifikovaný elektroinstalatér. Nanášení krycí vrstvy. Vodivá sada v praktickém boxu. Uzemnění pomocí vodivé sady. 11

12 Systémy elektrostaticky vodivých povrchových úprav podlah Přehled systémů Systémy povrchových úprav podlah ESD Pomocí systémů povrchových úprav podlah StoCretec lze vytvářet elektrostaticky vodivé (ECF) i vybíjecí (DIF) podlahy. Systémy ECF (dle ČSN IEC :2003) Vlastnosti silná, paropropustná povrchová úprava ECF dle ČSN IEC vynikající elektrostatická vodivost splňuje ČSN EN (test systému) výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN strukturovaná tenká vrstva střední chemická a mechanická odolnost ECF dle ČSN IEC splňuje ČSN EN (test systému) pouze ve spojení se StoPur KV/WV 210 výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN pouze ve spojení se StoPur KV/WV 210 silná vrstva extrémně vysoká chemická a mechanická odolnost ECF dle ČSN IEC splňuje ČSN EN (test systému) pouze ve spojení se StoPur KV/WV 210 výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN pouze ve spojení se StoPur KV/WV 210 Oblast použití laboratoře prostory s vysoce citlivými elektronickými přístroji výrobní haly pro jemnou elektroniku (zařízení ESD) explozí ohrožené průmyslové a skladovací haly výrobní haly v automobilovém průmyslu explozí ohrožené průmyslové a skladovací haly zařízení pro výrobu, manipulaci a použití vodu ohrožujících látek dle 19 WHG laboratoře operační sály čisté provozy prostory s vysoce citlivými elektronickými přístroji výrobní haly pro jemnou elektroniku (zařízení ESD) Podkladní nátěr StoPox WG 100 a vyrovnávací stěrka StoPox WG 100, plněná křemičitým pískem StoPox GH 205 a vyrovnávací stěrka StoPox GH 205, plněná křemičitým pískem StoPox GH 205 a vyrovnávací stěrka StoPox GH 205, plněná křemičitým pískem Vodivá vrstva StoPox WL 110 s vodivým páskem StoDivers LB 100 StoPox WL 110 s vodivým páskem StoDivers LB 100 StoPox WL 110 s vodivým páskem StoDivers LB 100 Krycí vrstva StoPox WB 110 StoPox KU 410 StoPox KU 611 Uzavírací vrstva StoPox WL 113 možnost: StoPur KV/WV 210 možnost: StoPur KV/WV 210 Vrstva ošetření povrchu možnost: StoDivers P 110 možnost: StoDivers P 110 možnost: StoDivers P 110 Tloušťka vrstvy cca 2 3 mm cca 1 mm cca 2 mm Podklady vzlínající vlhkost magzitový potěr anhydritový potěr cementové podklady cementové podklady 12

13 Unterbereich Hauptbereich Systémy DIF (dle ČSN IEC :2003) vazce elastická, silná vrstva, překlenující trhliny ECF dle ČSN IEC splňuje ČSN EN (test systému) pouze ve spojení se StoPur KV/WV 210 výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN pouze ve spojení se StoPur KV/WV 210 vazce elastická, silná vrstva, překlenující trhliny DIF dle ČSN IEC splňuje DIN VDE (přechodový odpor pracoviště > 50 k ) splňuje ČSN EN (test systému) pouze ve spojení se StoPur KV výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN pouze ve spojení se StoPur KV silná vrstva extrémně vysoká chemická a mechanická odolnost DIF dle ČSN IEC splňuje DIN VDE (přechodový odpor pracoviště > 50 k ) splňuje ČSN EN (test systému) pouze ve spojení se StoPur KV výboj < 100 V, dle ESD STM (Walking Test), popř. ČSN EN pouze ve spojení se StoPur KV prostory s vysoce citlivými elektronickými přístroji výrobní haly pro jemnou elektroniku (zařízení ESD) balicí prostory počítačové prostory prostory s vysoce citlivými elektronickými přístroji výrobní haly pro jemnou elektroniku (zařízení ESD) balicí prostory počítačové prostory prostory s vysoce citlivými elektronickými přístroji výrobní haly pro jemnou elektroniku (zařízení ESD) balicí prostory počítačové prostory POZOR! ZAŘÍZENÍ CITLIVÁ NA ELEKTROSTATICKÝ VÝBOJ! DBEJTE PŘEDPISŮ PRO MANIPULACI! StoPox GH 205 bo StoPur IB 501 a vyrovnávací stěrka StoPox GH 205 bo StoPur IB 501, plněná křemičitým pískem StoPox GH 205 bo StoPur IB 501 a vyrovnávací stěrka StoPox GH 205 bo StoPur IB 501, plněná křemičitým pískem StoPox GH 205 a vyrovnávací stěrka StoPox GH 205, plněná křemičitým pískem StoPox WL 110 s vodivým páskem StoDivers LB 100 StoPox WL 110 s vodivým páskem StoDivers LB 100 StoPox WL 110 s vodivým páskem StoDivers LB 100 StoPur IB 511 StoPur IB 512 StoPox KU 612 možnost: StoPur KV/WV 210 možnost: StoPur KV možnost: StoPur KV možnost: StoDivers P 110 možnost: StoDivers P 110 možnost: StoDivers P 110 cca 2 mm cca 2 mm cca 2 mm cementové podklady litý asfalt cementové podklady litý asfalt cementové podklady 13

14 Systémy elektrostaticky vodivých povrchových úprav podlah Uzavírací vrstvy Vodivé uzavírací vrstvy ESD Vodivé uzavírací vrstvy ESD jsou jednoduchým prostředkem pro zlepšení elektrických vlastností silných krycích vrstev. Běžné vodivé vrstvy mají zpravidla dobrou vodivost dle ČSN EN a ČSN EN 1081, ale: splňují test systému dle ČSN EN způsobují výboje > 100 voltů dle ČSN EN bo ESD STM To znamená, že splňují požadavky aktuálních norem ESD! Nasením speciální vodivé uzavírací vrstvy na tyto nátěry se elektrické vlastnosti enormně zlepší, takže jsou splněny všechny příslušné normy ESD. Walking Test vodivé povrchové úpravy podlahy bez uzavírací vrstvy ESD V x = 100,0 s, y = 250,0 V s Walking Test s antistatickou obuví od firmy Otter na systému povrchové úpravy StoPox IHS BV/StoPox WL 110/StoPox KU 612. Walking Test vodivé povrchové úpravy podlahy s uzavírací vrstvou ESD V x = 50,00 s, y = -12,39 V s Walking Test s antistatickou obuví od firmy Otter na systému povrchové úpravy StoPox IHS BV/StoPox WL 110/StoPox KU 612/StoPur KV. Uzavírací vrstvy ESD od StoCretec Výrobek StoPur KV StoPur WV 210 StoPox WL 113 Vlastnosti dvousložková PUR uzavírací vrstva s obsahem rozpouštědel hedvábně lesklý vzhled odolnost proti UV záření dobrá odolnost proti otěru vysoká elasticita dvousložková PUR uzavírací vrstva ředitelná vodou bez zápachu matný, homogenní vzhled odolnost proti UV záření mnoho barevných odstínů dvousložková EP uzavírací vrstva ředitelná vodou hedvábně lesklý vzhled bez zápachu lze nanášet nástřikem metodou airless extrémně vysoká odolnost proti otěru lze použít na mirální podklady bez vodivého laku paropropustnost Oblasti použití na staré a nové EP a PUR povrchové úpravy na staré vodivé podlahové krytiny (kaučuk, linoleum, PVC atd.) na staré a nové EP a PUR povrchové úpravy na StoPox WB 110 přímo na mirální podklady 14

15 Unterbereich Hauptbereich Která povrchová úprava ESD od StoCretec odpovídá které normě? Nabídka povrchových úprav podlah schopných vybíjení je velmi komplexní. Následující tabulka shrnuje přehled povrchových úprav StoCretec a příslušných platných norem. BGR 132 Nejdůležitější technické požadavky kladené na povrchové úpravy podlah schopných vybíjení. požadavky na odpor uzemnění: < 10 8 (<10 6 při výskytu explozivních látek) měření dle ČSN EN 1081 ČSN EN ochrana elektronických přístrojů před elektrostatickými jevy: svodový odpor (zem): RE < 1 x 10 9 pro uzemnění personálu: 7,5 x 10 5 < RG < 3,5 x 10 7 (primární uzemnění osob přes podlahu) měření dle ČSN EN a ČSN EN Norma Výrobek ČSN EN 1081 ČSN EN ČSN EN (systém člověk/ /obuv/podlaha) ČSN IEC ECF ČSN IEC DIF ESD STM Walking Test DIN VDE Krycí vrstva StoPox KU 410 Krycí vrstva StoPox KU 611 s uzavírací vrstvou StoPur KV s uzavírací vrstvou StoPur WV 210 Krycí vrstva StoPox KU 612 lze lze lze lze s uzavírací vrstvou StoPur KV Krycí vrstva StoPox WB 110 s uzavírací vrstvou StoPox WL 113 lze lze Krycí vrstva StoPur IB 511 s uzavírací vrstvou StoPur KV s uzavírací vrstvou StoPur WV 210 Krycí vrstva StoPur IB 512 s uzavírací vrstvou StoPur KV lze lze lze lze 15

16 StoCretec Hlavní sídlo firmy Sto s.r.o. Radlická Praha 5 Tel /190 Fax info.cz@stoeu.com StoCretec Stavět uvědoměle. Tech. číslo: Rev. č. 20/04.06 Vytištěno v České republice
