1 Synco living Srdce a mozek Vašeho domova Answers for infrastructure. s

2 2

3 Pohodlné bydlení s minimální námahou Modernizace se Synco living Přejete si větší komfort bydlení? Chcete svou domácnost ovládat přímo, jednoduše, bez omezení a zbytečných investic? Starý dům nás okamžitě nadchnul. Pustili jsme se s nadšením do renovace. Brzy se ukázalo, že některé věci lze zachovat, jiné, jako vstupní schodiště, je ale nutné postavit kompletně nové. Bylo stále těžší smysluplně umístit staré a nové společně pod jednu střechu. A rovněž jsme si uvědomovali, že ovládání domu není snadná záležitost. Koncept Synco living nás zaujal na první pohled a také věta Srdce a mozek Vašeho domova. nám byla sympatická. Synco living nám padlo do oka, protože jej lze snadno přizpůsobit i obtížné modernizaci a také proto, že můžeme začít s řešením, které odpovídá našim současným finančním možnostem. Možnosti pozdějšího rozšíření přitom zůstávají otevřené. A systém Synco living společnosti Siemens je zárukou toho, že naše další přání budeme schopni realizovat i později. Před pár týdny jsme instalovali kouřové hlásiče nahoře v dětských pokojích a do domácí technologie jsme doplnili topení a větrání v nově postavené zimní zahradě. Stačilo namontovat další komponenty Synco living a po jejich bezdrátovém propojení s bytovou centrálou jsme z ní mohli řídit a hlídat všechny funkce. Opět jsme se o krok přiblížili svým přáním. Rozhodnutí pro vyšší komfort bydlení padne při modernizaci rychle. Ovšem potom se vynoří tisíc otázek. Co se stávajícím topením? Co můj topný systém? Jaké jsou jiné možnosti? Co se světlem? Ušetřím? Synco living má odpověď na všechny otázky týkající se ovládání Vaší domácnosti. Díky Synco living je možné integrovat celý topný systém včetně přípravy teplé vody. Pohodlně pomocí bezdrátové technologie, a pokud si to přejete, částečně i po kabelech. Inteligentně řízené klima v bytě výrazně zvýší pocit tepelné pohody a sníží náklady. Potenciál úspor se liší v závislosti na konkrétní aplikaci. Využití evropského komunikačního standardu KNX* navíc umožňuje snadnou integraci dalších komfortních funkcí, např. ovládání rolet, světel, kouřových hlásičů či meteorologické stanice. Snadno lze doplnit i funkce hlídání domácích přístrojů, zásobování teplou vodou nebo sledování nádrže na topný olej. Pro daný stupeň komfortu se rozhodnete buď přímo na počátku modernizace nebo kdykoli později. * Umožňuje zahrnout přístroje EIB. Synco living je živý systém - srdce a mozek Vašeho domova. Právě proto jsme se při jeho vývoji řídili potřebami skutečného života. Žijte a Synco living bude žít s Vámi. Synco living 3

4 Se Synco living jste v bezpečí aniž byste na to museli myslet Náš obývák je pro nás zcela zvláštní místo. Zde sedáváme večer při sklence vína, hodnotíme den a listujeme knihami a starými fotografiemi. Když tu sedíme, můžeme se spolehnout, že je vše v pořádku a o náš komfort je postaráno. Krátký pohled na centrální jednotku nás ujistí, že jsou všechna okna a dveře zavřeny. Synco living ukáže, zda jsou všechna okna zavřená, nastaví různé scény osvětlení, spouští rolety a brzy určitě pomůže i při zalévání květin na balkoně a na terase. Také proto, že náš milý domácí nám všem po stisknutí několika tlačítek poskytuje bezpečí, jaké na noc potřebujeme, můžeme nahoře v ložnici usnout s dobrým pocitem, že je v domě vše v pořádku. Včera ráno nám náš domácí sdělil, že nádrž na topný olej bude brzy prázdná. Jsme rádi, že Synco living má vše důležité po kontrolou. Centrální jednotka Synco living - srdce a mozek celého systému. Zde se sbíhají všechny informace a lze je snadno vyvolat na displej. Výstražná hlášení se signalizují opticky i akusticky. Dají se zasílat i formou textové zprávy na mobilní telefon, pager nebo a to i více uživatelům. Viditelné zabezpečení vždy představuje riziko. Synco living garantuje neviditelnou - komfortní bezpečnost. Synco living zná všechny velké i malé útoky života na Vaše bydlení. Je jedno, zda je Vaše bezpečnost ohrožena třetí osobou, počasím nebo vlastní nepozorností. Doma před nimi budete chráněni díky systému Synco living. Díky snadno aktivovatelné, chytré simulaci přítomnosti si budou ostatní myslet, že jste doma, i když budete teprve přicházet. Nezvané hosty můžete odradit od jejich úmyslů alarmem. V průběhu Vaší nepřítomnosti se nemůže stát, aby byly rolety večer stažené a okna otevřená, čímž se brání snadnému vniknutí do domu. Kromě toho ušetříte energii. Synco living zamezí i tomu, abyste po prodlouženém víkendu našli květiny vyprahlé od slunce nebo prasklé vodovodní potrubí při náhlém ochlazení. Rolety a topné systémy řízené podle počasí Vás před podobnými překvapeními ochrání. Budete upozorněni na malou zásobu topných olejů, výstraha Vás upozorní na technickou závadu nebo na kouř způsobený dětmi. Budete tak chráněni i před požárem. Synco living Vás upozorní také na to, že jste správně nezavřeli mrazák, takže se v klidu můžete těšit na husu k slavnostnímu nedělnímu obědu. Jen ten, kdo rozumí bezpečnosti a umí toto porozumění převést do nenápadné technologie, Vám může zprostředkovat pocit bezpečí, který je jedním ze základních předpokladů dobrého bydlení. 4

5 5

6 6

7 Z tělocvičny kancelář? Synco living vytvoří jakékoli klima Když jsme se do svého domu nastěhovali, chtěli jsme mít tělocvičnu. Tomuto přání jsme podlehli - musel jsem se však vzdát své pracovny. V prvních třech měsících jsme museli přesně plánovat, kdo může kdy jít na který stroj. Moje žena i oba chlapci tím tenkrát byli přímo posedlí. Po půl roce jsem všem třem musel tělocvičnu připomínat a po roce se z ní stalo skladiště. Tou dobou jsem začal pracovat z domova. Čas pro vlastní pracovnu dozrál. Naši bytovou centrálu Synco living jsem jednoduše přestěhoval do pracovny, takže vidím celý dům ze svého pracovního stolu. Synco living dynamiku našeho života nijak neomezuje. Naopak. Synco living má svůj technický styl, který trpělivě a nenápadně sleduje všechny projevy našeho životního rytmu. Jednou je to změna v užívání, jindy má být něco bezpečnější anebo zase pohodlnější. Jakmile padne rozhodnutí, pomocí srozumitelného jazyka se domluvíme s bytovou centrálou Synco living a za několik minut už je opět každý prostor v domě nastaven podle toho, jak žijeme a co prožíváme. Život se mění a mění i Vás. Své reakce byste neměli příliš zatěžovat. Svůj domov jste si naplánovali, postavili nebo koupili podle svých představ. Nebo se pro to právě rozhodujete. Stejně jako se v čase mění situace, budou se měnit i Vaše priority. Jestliže je dnes Váš byt koncipován s ohledem na vysokou aktivitu, budete moci svůj domov později využívat pro odpočinek po náročném dni. Místnost, která bude sloužit nejprve jako tělocvična, potom jako kancelář a nakonec k odpočinku, je pouze jedním z mnoha příkladů, jak můžete postupně přizpůsobovat byt svému životu. Kdo má děti, velmi dobře ví, jak rychle se mění jejich potřeby a přání. V období mezi dětskou postýlkou a mládežnickou party je potřeba udělat během několika málo let řadu změn. Inteligentní systém Synco living vytváří vhodné prostředí pro každou změnu. O to se starají filosofie systému Synco living, jeho otevřená technologie a použité mezinárodní technické normy. Právě proto je systém nejen jednoduše krásný, ale jeho ovládání je také krásně jednoduché. Dobré bydlení znamená víc než jen dobrou architekturu a vybavení. Teprve dobrá atmosféra dělá bydlení opravdu dobrým. Je nutné, aby bylo možné atmosféru přizpůsobovat změnám nálady. V našem pojetí znamená dobrý design nenápadný design. Dobrou obsluhou rozumíme snadnou obsluhu. Snadná montáž bezdrátových přístrojů je pro nás ekvivalentem jednoduchého použití. Slovem flexibilní rozumíme otevřenost pro řadu rozšíření a to i o přístroje jiných výrobců. Synco living je synonymem pro systém plný výhod. 7

8 Synco living citlivý i chytrý komfort Protože oba pracujeme, museli jsme si s mou paní rozdělit úlohy v domě. Rozhodně jsme přitom chtěli respektovat své osobní sklony. Příklad: Když má přijít návštěva, moje kreativní žena přebírá vaření a dekoraci stolu. Já se starám o ostatní věci v domě: příjemná teplota nebo čerstvý vzduch, vhodné osvětlení při jídle a na terase, víno musí mít optimální teplotu a zahrádka i terasa musí být čerstvě zelené. Po příjemně stráveném večeru se samozřejmě musí vše co nejrychleji vrátit do původního stavu a dům se musí na noc zajistit. Takže je toho na práci poměrně hodně. Právě proto jsme si pořídili malé pomocníky - např. tichou myčku nebo samočisticí sporák. Na ovládání domácí techniky jsme si koupili Synco living. Dnes mám pocit, že jsem na tomto rozdělení práce vydělal. Když návštěva přichází ulicí, stisknu tlačítko a mám vše potřebné zařízeno a když návštěva večer odjíždí, opět stisknu tlačítko a vše se vrátí do normálního stavu a dům se zajistí na noc. Když nechcete, aby o komfortu v nějaké zvláštní místnosti rozhodovala pouze bytová centrála Synco living, lze ji doplnit podřízeným prostorovým přístrojem Synco living, který měří prostorovou teplotu a umožňuje přímo v dané místnosti zadat hodnoty jako jsou teplota a provozní režim. Tyto komfortní funkce lze jedním tlačítkem snadno prodloužit o přednastavenou hodnotu. Komfort lze užívat neomezeně - pokud to tak srdce cítí a mozek to umí vysvětlit Považujete za rozmařilé, když chce někdo vědět, zda je mrazák ve sklepě zavřený? Máme se Vás znovu zeptat, zda Vám bude příjemné, když budete sedět s hosty u stolu a najednou si uvědomíte, že jste mrazák zapomněli zavřít? Před opuštěním domu ještě jednou rychle zkontrolovat, zda jsou všechna okna zavřená. Že to zabere jen chvilku? A když Vám řekneme, že tak za rok obětujete ze svého volného času desítky hodin? Není přehnané neustále kontrolovat celý dům? A co když to můžete dělat z jediného místa? Je kontrola mrazáku jen pro zbytečně pečlivé jedince? Zeptejte se znovu v situaci, kdy přicházejí hosté a maso je zkažené, protože bylo dva dny v mrazáku s otevřenými dveřmi. Není automatické osvětlení zimní zahrady zbytečné? Zeptejte se manželky po její půlhodinovém pobytu na tomto místě. Samozřejmě můžete Synco living využívat jen pro regulaci vytápění. Srdce Vám to ale bude zazlívat a rozum Vám vysvětlí, proč má srdce pravdu. Synco living 8

9 9

10 Od počátku otevřený Synco living 1 Centrální jednotka QAX910 Srdce a mozek systému. Odsud je možné řídit a na displeji kontrolovat všechny funkce nezávisle až ve dvanácti místnostech. Kromě vytápění umí centrální jednotka ovládat osvětlení a žaluzie až v osmi spínacích skupinách, obsahuje nastavitelné scény osvětlení a žaluzií. Může sledovat dveřní, resp. okenní spínače a v každé místnosti detektor kouře. Dále umožňuje řídit centrální větrací jednotku a chlazení pomocí split jednotek 2 Prostorový přístroj QAW910 Měří prostorovou teplotu a umožňuje pro každou místnost individuální zásah do hodnot přednastavených v centrální jednotce jako jsou teplota a provozní režim. Tyto komfortní funkce lze stisknutím tlačítka snadno prodloužit o přednastavenou hodnotu. 3 Regulační servopohon otopného tělesa SSA955 Měří prostorovou teplotu, bezdrátově přijímá od bytové centrály nastavenou požadovanou teplotu pro tento prostor a reguluje pokojovou teplotu změnou nastavení regulačního ventilu. Může ovládat až pět dalších pohonů v každé místnosti, a regulovat tak vyrovnání tepla mezi otopnými tělesy. 4 Teplotní čidlo QAA910 Měří prostorovou teplotu a naměřené hodnoty bezdrátově předává bytové centrále. 5 Regulátor topného okruhu RRV912 nebo RRV918 Porovnává požadované a skutečné aktuální hodnoty v každé místnosti, které mu bezdrátově předává bytová centrála, reguluje teplotu v jednotlivých místnostech změnou nastavení regulačních ventilů na rozdělovači. Do centrální jednotky zasílá požadavky na teplo. Kombinací regulátorů pro dva nebo osm topných okruhů lze ovládat libovolný počet okruhů. 6 Univerzální modul RRV934 Slouží pro předregulaci teploty topné vody na rozdílnou teplotu pro zónu podlahového vytápění a pro zónu radiátorů. Dále umožňuje třístupňově řídit otáčky ventilátoru VZT jednotky a ovládat bypass pro noční vychlazování během letního provozu. Univerzální modul je vybaven výstupem 0-10 V pro plynulé řízení výkonu kotle. Přístroj komunikuje bezdrátově s centrální jednotkou systému Synco living QAX Detektor kouře DELTA reflex Rozpozná kouř vznikající při požáru a spustí alarm. Alarm bezdrátově hlásí bytové centrále. 8 Rádiové přístroje GAMMA wave a Hager tebis RF Do systému lze začlenit výrobky řady Siemens GAMMA wave a Hager tebis RF pro ovládání osvětlení, rolet nebo žaluzií. Je tak možné pohodlně ovládat světla a rolety centrálně, lokálně nebo jako scény. Samozřejmě lze tyto komponenty i automatizovat, např. pomocí programů v době nepřítomnosti obyvatel objektu. 9 Okenní kontakt GAMMA wave AP 260 Hlídá stav oken, dveří a vrat, ale i víka mrazáku, a hladinu topného oleje. Tyto veličiny hlásí bytové centrále. Při odchylce od žádané hodnoty může spustit různé druhy výstrahy. Šetří energii, přesto však nesnižuje komfort. 10 Meteorologické čidlo QAC910 Snímá venkovní teplotu a tlak vzduchu a bezdrátově je zasílá centrální jednotce. Na jejím displeji je možné zobrazit průběhy těchto veličin za posledních 24 hodin. Změna atmosférického tlaku během posledních tří hodin je znázorněna šipkou. Navíc se na základě změn a hodnotě absolutního tlaku vzduchu určuje a na displeji zobrazuje trend vývoje počasí (slunečno, polojasno, deštivo). 10 Systém Synco living využívá technologie založené na mezinárodním standardu KNX/EIB pro drátový nebo bezdrátový přenos dat (KNX TP1 a KNX RF), a to jak v rámci systému, tak i pro komunikaci s přístroji jiných výrobců. Otevřenost technologie tak umožňuje integraci různých přístrojů KNX/EIB

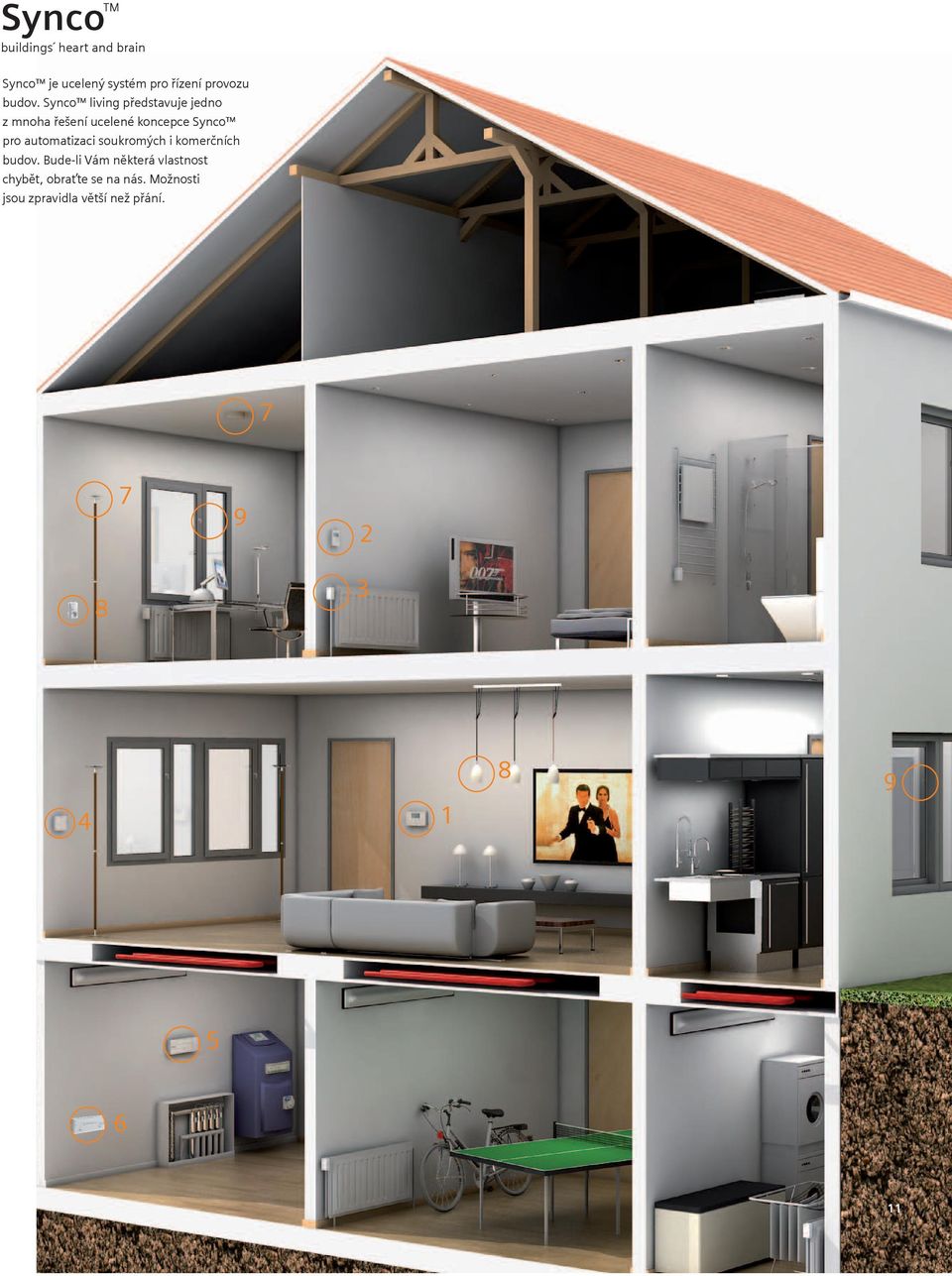

11 Synco TM buildings heart and brain Synco je ucelený systém pro řízení provozu budov. Synco living představuje jedno z mnoha řešení ucelené koncepce Synco pro automatizaci soukromých i komerčních budov. Bude-li Vám některá vlastnost chybět, obraťte se na nás. Možnosti jsou zpravidla větší než přání

12 Synco living popis funkce systému 12

13 13 13

14 14

15 15 15

16 16

17 17 17

18 18

19 19
