1 Ing. David Motl C-Munipack 1.1 Uživatelský manuál

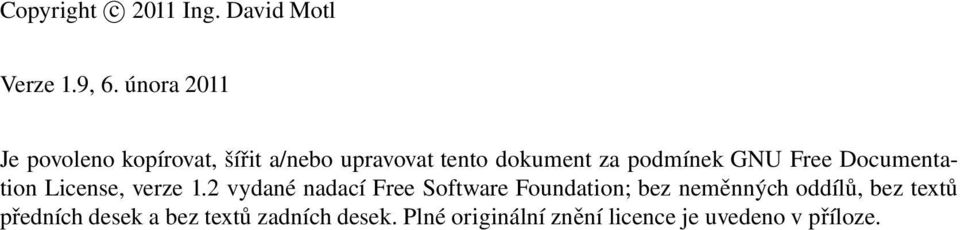

2 Copyright c 2011 Ing. David Motl Verze 1.9, 6. února 2011 Je povoleno kopírovat, šířit a/nebo upravovat tento dokument za podmínek GNU Free Documentation License, verze 1.2 vydané nadací Free Software Foundation; bez neměnných oddílů, bez textů předních desek a bez textů zadních desek. Plné originální znění licence je uvedeno v příloze.

3 Úvod Na začátku 21. století nastal v astronomické fotometrii poměrně zásadní zlom. Na úkor vizuálního a fotoelektrického pozorování se začalo čím dál tím více prosazovat používání CCD kamer. Jejich ceny za posledních několik let klesly natolik, že si je mohou dovolit pořídit i amatérští pozorovatelé. Současně vznikla poptávka po softwarovém nástroji na zpracování pozorování pořízených CCD kamerami, který by byl pro amatérského astronoma dostupný, jednoduchý na ovládání, ale zároveň obsahující kvalitní algoritmy. V dubnu 2003 vznikl projekt C-Munipack, jehož cílem je nabídnout astronomům silný ale zároveň uživatelsky jednoduchý nástroj pro zpracování jejich CCD pozorování. V době, kdy projekt začal, existovaly dva obdobné programy: MuniDOS, který pracuje v textovém režimu, čímž jsou dány omezené možnosti uživatelského rozhraní. Program navíc podle autorů neobsahuje moderní algoritmy a neuvažuje se o jeho dalším vývoji. Druhým dostupným software je Munipack, který je napsán z části ve Fortranu a z části v jazyce C. Tento program je sice moderní a udržovaný, ale má zase tu nevýhodu, že uživatelé operačního systému Windows budou mít velké problémy s jeho překladem, a grafické rozhraní, které projekt nabízí, je možné použít pouze na unixových systémech. Na trhu jsou k dispozici samozřejmě i některé velmi dobré komerční produkty, ale ty si amatérský astronom, který vše platí ze své kapsy, nemůže dovolit. Při návrhu projektu jsem se snažil spojit výhody výše popsaných stávajících programů a zároveň co nejlépe využít možnosti, které operační systém nabízí. Vycházel jsem přitom ze své několikaleté praxe při práci se CCD kamerou SBIG ST-7 na hvězdárně ve Vyškově, kde se věnuji pozorování proměnných hvězd. Tato knížka je uživatelským návodem k celému projektu C-Munipack. V její první části je popsáno ovládání grafického uživatelského rozhraní, programu Muniwin. Druhá část je věnována programům spouštěným z příkazové řádky. V této doplněné verzi byl do návodu zařazen také jednoduchý základní postup při zpracování pozorování proměnné hvězdy. Na internetových stránkách projektu si můžete stáhnout několik ukázkových snímků a uvedený postup si vyzkoušet v praxi. Někdy v budoucnu by také měla vzniknout podrobnější dokumentace všech částí systému a použitých algoritmů. Rád bych na tomto místě poděkoval všem kolegům, kteří přispěli svými nápady, radami a připomínkami k vytvoření tohoto programu. Jmenovitě Filipu Hrochovi za poskytnutí zdrojového kódu Munipacku a pomoc při jeho převodu z Fortranu do jazyka C, Lukáši Královi za poskytnutí zdrojového kódu programu Varfind a dále Miloslavu Zejdovi, Ondřeji Pejchovi, Jitce Kudrnáčové, Petru Lut chovi a Petru Svobodovi za pomoc při testování programu, jazykové korektury anglické verze manuálu a nápovědy a za cenné připomínky k uživatelskému rozhraní. Brno, květen 2006 Autor

4

5 Obsah 1 Základní informace 4 2 Program Muniwin Základní postup při zpracování pozorování Hlavní okno aplikace Tabulka vstupních souborů Náhledové okno Nabídka Files (Soubory) Clear files (Vymazat soubory) Add files (Přidat soubory) Remove files (Odstranění souborů) Fetch/Convert files (Převod souborů) Open file (Otevřít soubor) Exit (Konec) Nabídka Corrections (Korekce) Time correction (Časová korekce) Dark correction (Korekce temným snímkem) Flat correction (Korekce světlým snímkem) Nabídka Photometry (Fotometrie) Photometry (Fotometrie) Nabídka Matching (Skládání) Match stars (Skládání hvězd) Nabídka Plotting (Kreslení) Choose stars (Výběr hvězd) Enter object s coordinates (Zadání souřadnic objektu) Plot curve (Zobrazení světelné křivky) View chart (Zobrazení mapky) Nabídka Tools (Nástroje) Master-dark (Skládání temných korekčních snímků) Master-flat (Skládání světlých korekčních snímků) Find variables (Hledání proměnných hvězd) Plot track list (Zobrazení grafu posunů) Process new files (Zpracování nových souborů) Express reduction (Expresní zpracování) Make catalogue file (Vytvoření katalogového souboru)

6 2.8.8 Preferences (Nastavení) Nabídka Windows (Okna) Show message log (Zobrazit poslední výpis zpráv) Show results (Zobrazit výstupní soubory) Show catalogue files (Zobrazit katalogové soubory) Nabídka Help (Nápověda) Open help (Otevřít nápovědu) About Muniwin (O programu Muniwin) Programy spouštěné z příkazové řádky Základní parametry, pravidla a použité formáty Programy pro redukci snímků Konve (konverze snímků) Timebat (časová korekce) Darkbat (korekce temným snímkem) Flatbat (korekce světlým snímkem) Muniphot (fotometrie) Munimatch (skládání fotometrických souborů) Munilist (generování světelné křivky) Ostatní programy Autoflat (skládání světlých snímků) Meandark (skládání temných snímků) Helkor (heliocentrická korekce) Munifind (hledání proměnných hvězd) Airmass (Výpočet koeficientu vzdušné hmoty) Knihovna C-Munipack Funkce pro obecné použití Funkce pro převod souřadnic Funkce pro převod data a času Matematické funkce Astronomické funkce Funkce pro redukci snímků Konverze snímků do pracovního formátu Časová korekce Korekce temným snímkem Korekce světlým snímkem Fotometrie snímků

7 Skládání fotometrických souborů Generování výstupního souboru Ostatní funkce Skládání temných snímků Skládání světlých snímků Hledání proměnných hvězd Použité datové typy a konstanty Konstanty chybových kódů Konstanty formátů vstupních souborů Režimy konverze Konstanty formátů výstupních souborů Soubory Vstupní soubory Výstupní soubory Světelná křivka Tabulka posunů (Track-list) Výstup programu Munifind Fotometrické soubory Katalogové soubory Konfigurační soubory Průměry clonek (Apertures.ini) Parametry pro skládání světlých snímků (Autoflat.ini) Parametry pro hledání proměnných (Munifind.ini) Parametry výstupních souborů (Munilist.ini) Parametry funkce skládání (Munimatch.ini) Nastavení fotomterie (Muniphot.ini) Slovník chybových hlášení 64 Použité zdroje 70

8 1 Základní informace C-Munipack je soubor programů, které tvoří ucelený systém pro redukci snímků pořízených CCD kamerou se zaměřením na fotometrii proměnných hvězd. Jednotlivé programy lze volat z příkazové řádky nebo prostřednictvím grafického uživatelského rozhraní. Pro vývojáře je k dispozici také dynamicky linkovaná knihovna. Projekt C-Munipack vychází z balíku Munipack, jednotlivé programy mají stejné názvy, ale na rozdíl od něj je implementován v jazyce C a obsahuje také několik funkcí a nástrojů navíc. Ve většině případů je také dodržena syntaxe parametrů předávaných na příkazové řádce a formát konfiguračních souborů. Grafické uživatelské rozhraní, program Muniwin, vychází z koncepce programu Munidos, ale plně využívá výhod grafického prostředí, takže nabízí uživateli větší komfort a lepší kontrolu nad procesem zpracování snímků než původní textové rozhraní. Internetové stránky projektu Nejnovější verzi programu a dokumentaci k programu lze stáhnout z internetových stránek projektu, které jsou umístěny na adrese: Autoři Vedoucím projektu a autorem velké části zdrojových kódů je David Motl. Několik částí zdrojových kódů byly převzaty z originálního Munipacku, jejichž autorem je Filip Hroch. Použité algoritmy pro redukci snímků vychází z algoritmů použitých v projektu Munipack. Algoritmus použitý v programu Munifind vychází z programu Varfind, jehož autorem je Lukáš Král. V projektu byla použita knihovna FITSIO (Dr. William Pence, NASA), knihovna EXPAT jejíž autorem je James Clark a knihovna FreeImage, kterou udržuje Hervé Drolon. Odkazy na všechny použité zdroje jsou uvedeny v kapitole Použité zdroje na konci tohoto návodu. Licence k software Tento program je distribuován BEZ JAKÉKOLIV ZÁRUKY. Můžete si jej stáhnout, používat a dále šířit za podmínek Obecné veřejné licence GNU verze 2. Originální znění licence GNU GPL verze 2 je k dispozici na výše uvedených webových stránkách projektu a také na adresehttp:// Licence k dokumentaci Je povoleno kopírovat, šířit a/nebo upravovat tento dokument za podmínek GNU Free Documentation License, verze 1.2 vydané nadací Free Software Foundation; bez neměnných oddílů, bez textů předních desek a bez textů zadních desek. Plné znění licence v českém jazyce nebylo v době přípravy textu k dispozici, plné znění licence v angličtině je dostupné na Internetu.

9 2 Program Muniwin Program Muniwin je grafické uživatelské rozhraní, které umožňuje uživateli provést redukci CCD snímků (zpracování CCD pozorování) od konverze vstupních snímků do pracovního formátu až po sestavení světelné křivky vybrané hvězdy aniž by musel znát syntaxi jednotlivých příkazů. 2.1 Základní postup při zpracování pozorování Následující postup je základním pracovním postupem při zpracování pozorování krátkoperiodické proměnné hvězdy pomocí programu Muniwin. Z internetových stránek projektu si můžete stáhnout balíček s demonstračními daty, na kterých si můžete uvedeny postup vyzkoušet. Stažený archív nejprve rozbalte do libovolného prázdného adresáře na disk. 1. Spust te program Muniwin otevřete nabídku Start, složku Programy, a ve složce Muniwin klikněte na ikonu Muniwin. 2. Z nabídky Files vyberte volbu Clear files. Program se zeptá na potvrzení, stiskněte tlačítko Yes. Tabulka souborů v hlavním okně programu by měla být nyní prázdná. 3. Z nabídky Files vyberte volbu Add files. Pomocí tohoto dialogu se vkládají snímky do tabulky vstupních souborů. V levém okně vyhledejte adresář, ve kterém máte připraveny snímky (v demonstračních datech jsou snímky uloženy v podadresáři data). Chcete-li do projektu vložit všechny snímky z adresáře, stiskněte tlačítko All. V opačném případě označte soubory v tabulce myší. Můžete také použít dialog pro výběr souborů na základě vlastností, který se spouští tlačítkem Select.

10 6 2. PROGRAM MUNIWIN 4. Stiskněte tlačítko Add. Chcete-li najednou zpracovat data z více adresářů, vložte stejným způsobem do projektu další soubory. Až budete mít v tabulce zařazené všechny soubory, které chcete zpracovat, zavřete dialog tlačítkem Close. 5. Nyní proved te konverzi vstupních souborů do formátu FITS a uložení snímků do adresáře pro dočasné soubory. Tento krok je nutné provést i tehdy, když zdrojové soubory jsou již uloženy ve formátu FITS (program provede pouze zkopírování souborů do dočasného adresáře). Z nabídky Files vyberte volbu Fetch/convert files a v dialogu stiskněte tlačítko OK. 6. Během převodu se otevře nové okno, ve kterém se zobrazuje stav procesu a vypisují se do něj také veškeré informace. Toto okno se po dokončení procesu automaticky zavře. Počkejte, než se převod souborů dokončí. Po dokončení se v tabulce souborů u všech řádků změní ikona a název souboru a doplní se údaje o okamžiku pozorování, délce expozice a použitém filtru. V případě, že se některý ze souborů nepovedlo převést, soubor bude označen speciální ikonou a do sloupce Results se uloží chybové hlášení.

11 2.1. ZÁKLADNÍ POSTUP PŘI ZPRACOVÁNÍ POZOROVÁNÍ 7 7. V dalším kroku proved te všechny potřebné korekce snímků. U demonstračních dat je potřeba provést pouze korekci světlým snímkem, protože ostatní korekce již byly provedeny automaticky během pozorování. Z nabídky Corrections vyberte volbu Flat field. Vyhledejte a označte soubor, který obsahuje světlý korekční snímek (v demonstračních datech použijte soubor flat20v.st7 z podadresářeflat) a dialog zavřete tlačítkem OK. 8. Po provedení potřebných korekcí následuje fotometrie snímků, tj. vyhledání hvězd a určení jejich jasností. Z nabídky Photometry vyberte volbu Photometry a v dialogu stiskněte tlačítko OK. Po dokončení zpracování snímků se do tabulky souborů doplní počet nalezených hvězd na každém snímku.

12 8 2. PROGRAM MUNIWIN 9. Nyní se provede složení fotometrických souborů vytvořených v předchozím kroku, to znamená nalezení odpovídajících hvězd na snímcích vůči jednomu vybranému snímku. Z nabídky Matching vyberte volbu Match stars. V dialogovém okně klikněte na volbu Reference frame a označte snímek, který chcete použít jako referenční a potvrd te tlačítkem OK. U demonstračních dat použijte snímektmp00006.srt. Nejlepší referenční snímek bývá obvykle ten, který má ze série nejvíce hvězd a v náhledu zobrazeném v pravém dolním rohu dialogu není nijak viditelně poškozen. 10. Posledním krokem redukce je sestavení světelné křivky hvězdy v nabídce Plotting klikněte na položku Choose stars. V dialogovém okně se zobrazí referenční snímek, křížkem je vyznačena hvězda nejblíže ke kurzoru myši. Na snímku klikněte myší postupně na měřenou (proměnnou) hvězdu, srovnávací hvězdu a můžete také zadat několik kontrolních hvězd. U demonstračních snímků použijte hvězdy podle následujícího obrázku:

13 2.1. ZÁKLADNÍ POSTUP PŘI ZPRACOVÁNÍ POZOROVÁNÍ Výběr hvězd potvrd te tlačítkem OK. Program vypočte jasnosti vybraných hvězd a zobrazí světelnou křivku graf relativní jasnosti proměnné hvězdy vůči srovnávací hvězdě v závislosti na čase vyjádřeném pomocí zkráceného juliánského data (JD ). 12. Stiskněte tlačítko Save data. Vyhledejte adresář, do kterého chcete výsledný datový soubor uložit a zadejte jméno cílového souboru. Dialog zavřete tlačítkem Close. Výstupní soubor obsahuje na prvních dvou řádcích záhlaví, pak následuje tabulka s daty. Každému snímku odpovídá jeden řádek tabulky, v prvním sloupci je uvedeno plné juliánské datum, druhý sloupec obsahuje jasnost proměnné hvězdy vůči srovnávací a třetí sloupec chybu jasnosti. V dalších sloupcích jsou uvedeny jasnosti a chyby srovnávací a kontrolních hvězd (podrobnější popis formátu je uveden u popisu programu Munilist). JD V-C s1 V-C1 s2 V-C2 s3 C-C1 s4 C-C2 s5 C1-C2 s6 Aperture: 1, Filter: Clear, JD: geocentric

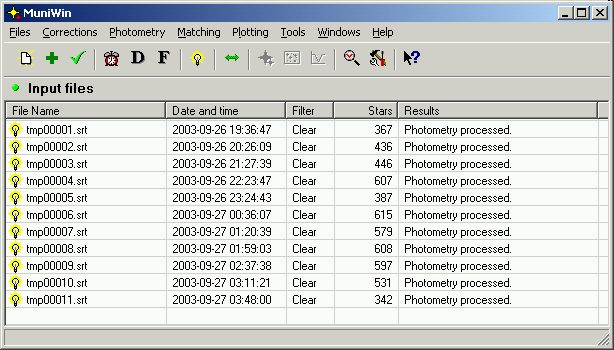

14 10 2. PROGRAM MUNIWIN 2.2 Hlavní okno aplikace Při spuštění programu Muniwin se otevře hlavní okno aplikace, které obsahuje nabídku funkcí, ovládací panel s tlačítky pro rychlý přístup k často používaným funkcím a tabulku vstupních souborů. Program průběžně ukládá svůj stav do souboru, takže při spuštění se automaticky obnoví poslední stav Tabulka vstupních souborů Hlavní okno programu Muniwin obsahuje tabulku vstupních souborů (Input files). Na začátku zpracování uživatel vloží do této tabulky seznam souborů, se kterými se budou provádět veškeré operace. Soubory vložené do tabulky se mohou fyzicky nacházet v různých adresářích lze proto najednou zpracovat pozorování z několika nocí aniž by bylo nutné všechny soubory fyzicky sesypat do jednoho adresáře. Pro každý vstupní soubor si program pamatuje řadu údajů, které se postupně během zpracování doplňují. Kdykoliv během zpracování lze pomocí kontextové nabídky zobrazit libovolný snímek na obrazovce nebo zkontrolovat jeho parametry, stav zpracování atd. Kontextová nabídka, která se otevírá stiskem pravého tlačítka myši v prostoru okna, obsahuje několik užitečných nastavení, které umožňují modifikovat vzhled okna. Vstupní soubory mohou být zobrazeny v jednom ze tří režimů (položka Window style). Režim Table (tabulka) V tomto režimu je v okně programu zobrazena tabulku všech vstupních souborů. Obsahuje několik sloupců se základními údaji o každém snímku. V prvním sloupci tabulky je zobrazena ikona indikující stav případně chybu v posledním provedeném kroku redukce. Více informací o jednotlivých snímcích se dozvíte v dialogu Properties, který se otevírá dvojklikem na některém řádku v tabulce. Pravým tlačítkem myši otevřete kontextovou nabídku funkcí, pomocí které můžete zobrazit snímek nebo odpovídající fotometrický soubor apod. Stavový řádek u dolního okraje okna zobrazuje plnou cestu a jméno zdrojového souboru k označenému snímku. Je-li označeno více souborů, zobrazuje se jejich počet. Potřebujete-li zobrazit v tabulce jiné údaje než standardní (např. juliánské datum, teplota apod.), otevřete pravým tlačítkem myši kontextovou nabídku, v ní klikněte na položku Data shown a v dialogu zatrhněte sloupce, které chcete zobrazit. Potvrd te tlačítkem OK. Režim Previews (náhledy) Okno obsahuje malé náhledy na snímky zařazené do tabulky vstupních souborů. Pro provedení jednoho kroku redukce se automaticky náhledy obnoví, zobrazuje se vždy výstup z posledního kroku redukce. Obdobně jako v řadě dalších dialogů lze volbami v kontextové nabídce změnit vlastnosti ukázky:

15 2.2. HLAVNÍ OKNO APLIKACE 11 Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použijí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku.

16 12 2. PROGRAM MUNIWIN Režim Slideshow (prohlížeč) Okno obsahuje vždy jeden snímek z tabulky vstupních souborů v plném rozlišení. Po provedení jednoho kroku redukce se automaticky náhled obnoví, zobrazuje se vždy výstup z posledního kroku redukce. Tlačítky se šipkami na panelu v pravé části okna můžete přejít na první, předchozí, následující resp. poslední snímek v tabulce. Pomocí výběrového pole s názvem snímku (vpravo nahoře) lze rychle přejít na kterýkoliv snímek v sérii. Obdobně jako v řadě dalších dialogů lze volbami v kontextové nabídce změnit vlastnosti ukázky: Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku Náhledové okno Dvojklikem myší na vybraném řádku v tabulce vstupních souborů se otevře nové dialogové okno, ve kterém je zobrazen vybraný snímek. Podle stavu zpracování snímku program automaticky určí, zda se má otevřít originální soubor, snímek v pracovním formátu nebo fotometrický soubor. Náhledové okno lze také otevřít z kontextové nabídky, která se otevírá pravým tlačítkem myši, položka Open. V tomto případě si režim náhledu volí uživatel kliknutím na odpovídající položku v nabídce. Dialog se zavírá tlačítkem Close. K dispozici je také funkce Export pro uložení snímku do souboru ve formátu JPEG, PNG, TIFF nebo BMP. Snímek lze vytisknout na připojené tiskárně stisknutím tlačítka Print.

17 2.2. HLAVNÍ OKNO APLIKACE 13 Náhled na CCD snímek Informace ze souboru jsou prezentovány na třech stránkách, které se přepínají záložkami v levé horní části dialogu. Na první stránce je zobrazen CCD snímek. Druhá stránka obsahuje stručný přehled základních informací o snímku. Kompletní výpis všech záznamů v hlavičce souboru je k dispozici na třetí straně ve formě tabulky. V dolní části pravého panelu je umístěn informační panel, který také obsahuje vybrané základní údaje. Ovládacími prvky v pravé části okna lze nastavit způsob zobrazení snímku: Zoom tato sekce je určena pro volbu zvětšení, které lze nastavit bud výběrem některé z položek ve výběrovém poli nebo zatrhnutím položky Fit to window zvětšení snímku se automaticky přizpůsobí velikosti okna. Zvětšení 100% znamená, že jeden obrazový bod na snímku odpovídá jednomu bodu na obrazovce. Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použijí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku. Show bad pixels zapíná zvýrazňování přeexponovaných a špatných obrazových bodů na snímku. Červenou barvou se obarví body, jejichž hodnota je rovna nastavenému maximu (obvykle 65535), je rovna nule nebo je záporná. Pseudocolors je-li tato volba zatržena, snímek v náhledovém okně je zobrazen v nepravých barvách. Tato funkce je vhodná pro kontrolu, zda pozadí snímku po korekcích je rovnoměrné. Show scale zobrazí stupnici intenzit pixelů a popisky v ADU v dolní části náhledového okna. Show apertures je-li tato volba zapnuta, zobrazuje se kolem vybrané hvězdy kružnice kreslené plnou čarou znázorňující velikost zvolené standardní clonky. Dvě kružnice kreslené přerušovanou čarou vymezují mezikruží, které se používá pro výpočet jasu pozadí (oblohy). Dialog umožňuje jednoduchým způsobem určit základní fotometrické parametry o hvězdách na snímku ještě před provedením vlastní fotometrie. Tyto údaje jsou vhodné pro kontrolu, zda hvězda není přeexponovaná a pro určení přibližné hodnoty FWHM (Full Width at Half Maximum). Výpočet se spustí kliknutím myši v prostoru snímku. Program automaticky vyhledá lokální maximum v blízkém okolí místa, kde uživatel kliknul, a provede jednoduchou fotometrii. Výsledek je vypsán v informačním panelu v pravé dolní části okna. Center(x), Center(y) poloha centroidu (středu hvězdy) v obrazových bodech vzhledem k levému hornímu okraji snímku.

18 14 2. PROGRAM MUNIWIN Max hodnota obrazového bodu v lokálním maximu v ADU Sky val. střední úroveň jasu oblohy v okolí hvězdy v ADU, počítaná pomocí mediánu. Std. dev. střední chyba jasu oblohy v okolí hvězdy v ADU. FWHM(x), FWHM(y), FWHM pološířka profilu hvězdy ve vodorovném směru, ve svislém směru a průměr předchozích dvou hodnot v obrazových bodech. SNR poměr celkového signálu hvězdy vůči střední chybě jasu oblohy v okolí vyjádřený v magnitudách (hodnota SNR = -2,5 mag. znamená, že signál hvězdy je 10x vetší než šum pozadí). Náhled na fotometrický soubor Informace ze souboru jsou prezentovány na dvou stránkách, které se přepínají záložkami v levé horní části dialogu. Na první stránce je zobrazena mapka s nalezenými hvězdami. Velikost kotoučku je úměrná instrumentální jasnosti hvězdy. Červenou barvou jsou vykresleny hvězdy, jejichž velikost se nepodařilo určit. Druhá stránka obsahuje výpis všech parametrů uvedených v hlavičce fotometrického souboru ve formě tabulky. Kliknutím na některou z hvězd na mapce se zobrazí podrobné informace o vybrané hvězdě v informačním panelu umístěném v levé dolní části náhledového okna. Vybrané hvězda se zvýrazní na mapce žlutou barvou a označí se pořadovým číslem hvězdy ve fotometrickém souboru. Pomocí výběrového pole Aperture lze nastavit číslo clonky používané při vykreslení mapky.

19 2.3. NABÍDKA FILES (SOUBORY) Nabídka Files (Soubory) Clear files (Vymazat soubory) Tato funkce vymaže všechny položky uložené v tabulce vstupních souborů a vymaže obsah adresáře pro přechodné soubory. V žádném případě nemaže přímo vstupní soubory. Chcete-li odstranit z tabulky pouze některé soubory, použijte funkci Remove files Add files (Přidat soubory) Otevírá dialog pro vkládání souborů do tabulky vstupních souborů. Používá se vždy na začátku procesu zpracování, nebo před použitím nástroje Process new files. Standardním způsobem, jak vkládat soubory do tabulky je pomocí dialogu Add files, alternativními způsoby jsou funkce Drag & drop a vložení přes zásobník. Dialog Add files Kliknutím na položku Add files v nabídce Files otevřete dialogové okno. V něm nejprve vyhledejte adresář se snímky a pak v prostřední části okna vyberte soubory, které chcete zpracovat. Tlačítkem Add je zařad te do projektu. Program automaticky kontroluje, zda soubor není zařazen do tabulky dvakrát. Dialog zůstává otevřený, takže pokud potřebujete zpracovat soubory z několika adresářů, stejným způsobem můžete do tabulky vložit další soubory. Dialog zavřete až stiknutím tlačítka Close. Pro výběr většího množství snímků lze použít bud to standardní postup s využitím kláves Ctrl a Shift, nebo můžete využít funkční tlačítka: All označí všechny soubory Invert invertujete označení souborů Select selektivní výběr souborů na základě zadaných vlastností (datum a čas pozorování, použitý filtr, jméno souboru) Označíte-li v seznamu souborů jednu položku, v levé dolní části dialogového okna se zobrazí ukázka snímku včetně stručných informací. Dvojklikem na ukázce se otevře okno se snímkem v plném rozlišení. Zatržítky můžete změnit vlastnosti ukázky: Preview zapíná a vypíná zobrazování ukázky. Na pomalých počítačích je vhodné tuto volbu vypnout.

20 16 2. PROGRAM MUNIWIN Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použijí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku. Funkce Drag & drop V průzkumníku systému Windows (Tento počítač) přejděte do adresáře, ve kterém máte umístěny snímky ke zpracování. Označte snímky, které chcete zpracovat, stiskněte a podržte levé tlačítko myši. Přetáhněte soubory na ikonu programu Muniwin na systémové liště. Chvíli počkejte až se program přepne na popředí, myší přejed te na jeho hlavní okno a pak tlačítko myši pust te. Obdobným způsobem můžete vložit soubory i z některých souborových manažerů. Vložení přes zásobník V průzkumníku systému Windows (Tento počítač) přejděte do adresáře, ve kterém máte umístěny snímky ke zpracování. Označte snímky, které chcete zpracovat, stiskněte pravé tlačítko myši. V kontextové nabídce vyberte funkci Kopírovat. Přepněte se zpět do programu Muniwin, v jeho hlavním okně opět stiskněte pravé tlačítko myši a v kontextové nabídce vyberte funkci Paste from clipboard. Obdobným způsobem můžete vložit soubory i z některých souborových manažerů Remove files (Odstranění souborů) Tato funkce odstraní z tabulky vstupních souborů (v hlavním okně programu) vybrané položky. Jeli okno v režimu Slideshow, odstraní se právě zobrazený soubor. V žádném případě nemaže přímo vstupní soubory. Pro vymazání všech souborů použijte raději funkci Clear files Fetch/Convert files (Převod souborů) Tato funkce zahajuje proces redukce CCD pozorování. Provádí se vždy po vložení zdrojových souborů do tabulky. Program provede převedení vstupních souborů do pracovního formátu a uloží je do adresáře pro přechodné soubory. Další funkce a nástroje programu již pracují výhradně s těmito přechodnými soubory. Tuto funkci musíte použít na začátku zpracování i v případě, že vstupní soubory jsou již uloženy ve formátu FITS. Kliknutím na položku Fetch/convert files v nabídce Files otevřete jednoduché dialogové okno obsahující jedinou volbu zda se mají zpracovat všechny soubory zařazené do projektu nebo jen soubory označené v tabulce vstupních souborů. Tlačítkem OK dialog zavřete a zahájíte převod souborů.

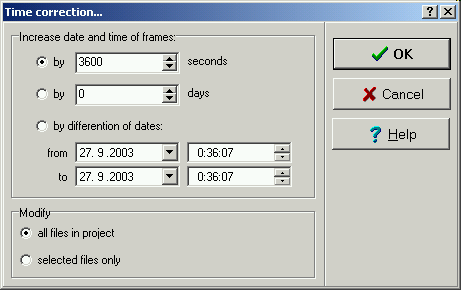

21 2.4. NABÍDKA CORRECTIONS (KOREKCE) Open file (Otevřít soubor) Tato funkce se nepoužívá přímo v procesu redukce snímků. Je to pomocná funkce umožňující uživateli prohlédnout si obsah libovolného souboru. Ten musí obsahovat bud CCD snímek, fotometrický nebo katalogový soubor, případně textovou tabulku v některém z podporovaných formátů (viz formáty souborů). Kliknutím na položku Open file v nabídce Files otevřete dialog Open file. V dialogu vyberte disk a vyhledejte adresář. V prostřední části okna klikněte na soubor, který chcete otevřít a stiskněte tlačítko OK. Program přečte jeho obsah, automaticky určí typ souboru a formát uložených dat a otevře odpovídající náhledové okno. Náhled zavřete tlačítkem Close Exit (Konec) Kliknutím na položku Exit v nabídce Files ukončíte program Muniwin. 2.4 Nabídka Corrections (Korekce) Time correction (Časová korekce) Tato funkce se používá pro změnu data nebo času pozorování přičtením nebo odečtením zadaného časového intervalu od okamžiku pozorování zapsaného v souborech. Korekci lze několikrát opakovat, přičemž korekce se vzájemně sčítají. Pokud tedy provedete korekci o 60 sekund a po té o 40 sekund, bude výsledný čas pozorování větší o 100 sekund než původní čas zapsaný v originálním souboru. Kliknutím na položku Time correction v nabídce Corrections otevřete dialogové okno. Chcete-li zadat časový posun přímo jako hodnotu v sekundách, označte první volbu (by... seconds) a do editačního pole zadejte počet sekund. V případě, že je pro Vás výhodnější zadat časový interval pomocí dvou časových okamžiků, označte druhou možnost (by differention of dates:) a do editačních polí zadejte dva časové údaje. Pokud potřebujete změnit čas pozorování jen u části souborů, označte v hlavním okně programu soubory, které chcete modifikovat, v dialogovém okně pak v dolní části označte volbu Modify selected files only. Tento postup opakujte podle potřeby Dark correction (Korekce temným snímkem) Tato funkce provede korekci CCD snímků odečtením tzv. temného snímku. Ten se snímá se zavřenou závěrkou kamery. Pro snížení náhodného šumu je vhodné složit několik temných snímků pomocí nástroje Master-dark. Některé typy kamer umožňují provést tuto korekci automaticky před uložením snímku do souboru, v takovém případě tento krok redukce přeskočte, ale lepších výsledků dosáhnete pořízením pěti až deseti temných snímků na konci pozorování, kdy je čip kamery dobře a rovnoměrně vychlazen. Korekční snímek musí být uložen v některém z podporovaných formátů, před korekcí program automaticky převede snímek do pracovního formátu.

22 18 2. PROGRAM MUNIWIN V nabídce klikněte na volbu Dark correction v nabídce Corrections, tím otevřete příslušné dialogové okno. V něm vyberte disk a vyhledejte adresář, ve kterém se nachází korekční snímek. Soubor se snímkem označte v prostředím okně a stiskněte tlačítko OK. Zpracováváte-li pozorování z několika nocí, je nutné použít pro každou sérii dat odpovídající temný korekční snímek. V takovém případě proved te korekci v několika krocích. V tabulce vstupních označte soubory pořízené během jedné pozorovací noci, v dialogovém okně vyberte odpovídající korekční snímek a v dolní části okna označte volbu Modify selected files only. Tento postup opakujte pro všechny série snímků. Označíte-li v seznamu souborů některou položku, v levé dolní části dialogového okna se zobrazí ukázka snímku včetně stručných informací. Zatržítky můžete změnit vlastnosti ukázky: Preview zapíná a vypíná zobrazování ukázky. Na pomalých počítačích je vhodné tuto volbu vypnout. Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použijí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku Flat correction (Korekce světlým snímkem) Tato korekce se provádí vždy až po korekci temným snímkem. Funkce provede korekci snímků vydělením tzv. světlým snímkem. Světlý korekční by měl být pořízen nasnímáním rovnoměrně osvětleného pozadí. Eliminuje se tím nerovnoměrnost citlivosti obrazových elementů v kameře a také nerovnoměrnosti celé optické soustavy. Pro získání kvalitních korekčních snímků můžete zkombinovat několik snímků nástrojem Master-flat. Korekční snímek musí být uložen v některém z podporovaných formátů, před korekcí program automaticky převede snímek do pracovního formátu. V nabídce Corrections klikněte na volbu Flat correction, tím otevřete příslušné dialogové okno. V něm vyberte disk a vyhledejte adresář, ve kterém se nachází korekční snímek. Soubor se snímkem označte v prostředím okně a stiskněte tlačítko OK. Zpracováváte-li pozorování z několika období, je vhodné použít pro každou sérii dat odpovídající světlý korekční snímek. V takovém případě proved te korekci v několika krocích. V tabulce vstupních označte soubory pořízené během jednoho období, v dialogovém okně vyberte odpovídající korekční snímek a v dolní části okna označte volbu Modify selected files only. Tento postup opakujte pro všechny série snímků.

23 2.5. NABÍDKA PHOTOMETRY (FOTOMETRIE) 19 Označíte-li v seznamu souborů některou položku, v levé dolní části dialogového okna se zobrazí ukázka snímku včetně stručných informací. Zatržítky můžete změnit vlastnosti ukázky: Preview zapíná a vypíná zobrazování ukázky. Na pomalých počítačích je vhodné tuto volbu vypnout. Autocontrast zapíná a vypíná automatický výpočet jasu a kontrastu snímku. Pokud je tato funkce vypnuta, použijí se hodnoty uložené v souboru. Invert přepíná pozitivní a negativní zobrazení snímku. 2.5 Nabídka Photometry (Fotometrie) Photometry (Fotometrie) Tato funkce provede aperturní fotometrii snímků. Spouští se vždy až po provedení všech potřebných korekcí. Výsledek zpracování se uloží do tzv. fotometrických souborů, které obsahují informace o polohách a jasnostech hvězd na snímcích. Tyto soubory jsou uloženy v adresáři pro přechodné soubory a mají příponusrt. V nabídce Photometry klikněte na volbu Photometry. Chcete-li zpracovat všechny soubory v projektu, nemusíte v dialogu nic nastavovat, jen stiskem tlačítka OK spust te zpracování souborů. Po jeho dokončení se do tabulky vstupních souborů do sloupce Stars doplní počet detekovaných hvězd na každém snímku. Chcete-li provést fotometrii jen u části snímků zařazených v projektu, například po změně parametrů, vyberte v hlavním okně programu soubory, které chcete zpracovat a v dialogovém okně označte volbu Modify selected files only.

24 20 2. PROGRAM MUNIWIN Protože snímky v pracovním formátu zůstávají v adresáři pro přechodné soubory, můžete v případě potřeby opakovat fotometrii několikrát po sobě, aniž by bylo nutné soubory znovu převádět a provádět potřebné korekce. Chcete-li si prohlédnout výsledek fotometrie snímku, dvakrát klikněte na příslušný řádek v tabulce vstupních souborů. Otevře se náhledové okno, ve kterém jsou vykresleny všechny nalezené hvězdy. Velikost kotoučku odpovídá jasnosti hvězdy. Červenou barvou jsou znázorněny hvězdy, u kterých se nepovedlo určit jasnost (většinou přeexponované hvězdy). 2.6 Nabídka Matching (Skládání) Match stars (Skládání hvězd) Skládání snímků je proces, při kterém program vyhledává odpovídající hvězdy ve vstupním a tzv. referenčním fotometrickém souboru. Výsledkem skládání je opět fotometrický soubor v němž jsou hvězdy ze vstupního souboru uloženy na stejných řádcích (tj. ve stejném pořadí) jako odpovídající hvězdy v referenčním souboru. Referenční soubor je obvykle jeden ze snímků ze zpracovávané série. Místo něj lze použít tzv. katalogový soubor obsahující kromě polohy hvězd také další dodatečné informace užitečné při dalších zpracování dat (viz funkce Výběr hvězd). V nabídce Matching klikněte na volbu Match stars, tím otevřete příslušné dialogové okno. Chcete-li pro skládání použít jako referenční jeden snímek ze zpracovávané série, označte volbu Use reference file a v tabulce vyberte soubor, který chcete použít jako referenční snímek. Podobně jako v ostatních funkcích se v dolní levé části okna se zobrazí náhled na vybraný snímek. Nejlepší referenční snímek je obvykle ten, který obsahuje nejvíce hvězd a přitom není nějak viditelně poškozen; proto program zobrazuje v tabulce souborů také počet hvězd. Máte-li v katalogu uložen odpovídající katalogový soubor pro toto pole, označte v dialogu volbu Use catalogue file a v tabulce označte odpovídající katalogový soubor. V dolní části okna se opět zobrazuje náhled. Dvojklikem na ukázce se otevře okno se snímkem v plném rozlišení. Dialog zavřete tlačítkem OK, tak spustíte proces skládání snímků. Po dokončení procesu se v tabulce vstupních souborů změní hodnota ve sloupci Stars na zlomek x/y, kde x je počet úspěšně identifikovaných hvězd na snímku a y je počet hvězd v původním fotometrickém souboru. Protože funkce nepřepisuje původní fotometrické soubory, můžete v případě potřeby opakovat kládání několikrát po sobě, aniž by bylo nutné soubory znovu převádět, provádět potřebné korekce a fotometrii.

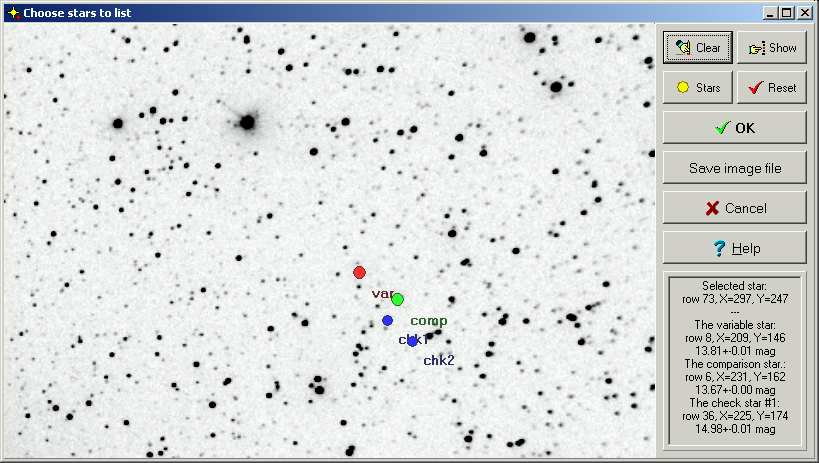

25 2.7. NABÍDKA PLOTTING (KRESLENÍ) Nabídka Plotting (Kreslení) Choose stars (Výběr hvězd) Posledním krokem při zpracování pozorování proměnné hvězdy je sestavení její světelné křivky. Pomocí tohoto dialogu uživatel sdělí programu, která hvězda ve fotometrických souborech je proměnná, které hvězdy mají být použity jako srovnávací případně kontrolní. Kliknutím na položku Choose stars v nabídce Plotting otevřete dialogové okno, na jehož pracovní ploše je zobrazen použitý referenční snímek respektive mapka sestavená podle katalogového souboru. Postupně levým tlačítkem myši klikněte na proměnnou hvězdu (bude značena jako var), srovnávací hvězdu (comp) a případně několik kontrolních hvězd (chk1, chk2, atd.). Pokud byl při skládání použit katalogový soubor, pak při otevření dialogu by měly být proměnná a srovnávací hvězdy automaticky označeny, takže stačí výběr hvězd zkontrolovat. Je-li v nastavení výstupu zadán formát instrumentální magnitudy, (viz nastavení výstupu) provádí se výběr stejným způsobem, ale hvězdy se na snímku označí s1, s2,... Chcete-li zadat jiný výběr, stiskněte tlačítko Clear a zadejte nový výběr hvězd. Tlačítkem Reset se vrátíte zpět k výběru uloženému v katalogovém souboru. V případě, že potřebujete najít hvězdu nacházející se ve fotometrických souborech na určitém řádku, stiskněte tlačítko Show a v dialogu zadejte číslo hvězdy. Stisknutím a podržením pravého tlačítka myši skryjete jmenovky u vybraných hvězd.

26 22 2. PROGRAM MUNIWIN Dialogové okno zavřete tlačítkem OK. Program vygeneruje tabulku měření a automaticky zobrazí okno s grafem světelné křivky (viz dále). Stisknutím tlačítkem Stars se zvýrazní žlutými kotoučky všechny správně změřené hvězdy na referenčním snímku. Červenými kotoučky jsou označeny hvězdy u nichž nebylo možné provést fotometrii. Opětovným stiskem tlačítka se tato funkce vypne Enter object s coordinates (Zadání souřadnic objektu) Tato položka se objeví v nabídce pouze tehdy, je-li v konfiguraci programu nastaveno ukládání takových údajů, které vyžadují znalost polohy pozorovaného objektu (heliocetnrická korekce a koeficient vzdušné hmoty). Polohu objektu lze zadat dvěma způsoby: ručně nebo vyhledáním v katalozích. První způsob použijte v případě, že znáte rovníkové souřadnice pozorovaného objektu. Druhý způsob je vhodný při pozorování proměnných hvězd. Program umí vyhledávat hvězdy v několika nejčastěji používaných katalozích, tyto katalogy však nejsou součástí instalačního balíku programu C- Munipack. Proto je před prvním použitím této funkce nutné nastavit cesty k souborům v konfiguraci programu (viz. dialog Preferencies, záložka Catalogues). Zadání souřadnic ručně V nabídce Plotting klikněte na položku Enter object s coordinates. Otevře se nové dialogové okno, v jeho horní části vyberte možnost Enter R.A. and Dec. manually a do editačních polí v dolní části dialogu vložte rektascenzi a deklinaci objektu. Příklady: , ; , nebo , Můžete také vyplnit název objektu, například jméno proměnné hvězdy. Zadaný řetězec se uvede při tisku světelné křivky nebo mapky. Dialog zavřete tlačítkem OK. Vyhledání souřadnic v katalozích V nabídce Plotting klikněte na položku Enter object s coordinates. Otevře se nové dialogové okno, v jeho horní části vyberte možnost Search star catalogues a do editačního pole Search zadejte označení proměnné hvězdy nebo jeho část, minimálně 3 znaky. Stiskněte tlačítko Enter. Program vyhledá v dostupných katalozích všechny záznamy, které obsahují zadaný text. Velikost písmen, mezery a další oddělovače se automaticky ignorují. Výsledek hledání se zobrazí v tabulce, která obsahuje všechny nalezené záznamy. V prvním sloupci je uveden přesné označení proměnné hvězdy, její rektascenzi a deklinaci. Ve sloupci zdroj je uveden název katalogu, ze kterého údaje pochází. Poslední sloupec, Comments, obsahuje doplňkové informace, nejčastěji další varianty označení téže hvězdy. Prohlédněte obsah tabulky a myší označte nejvhodnější řádek. Pokud Vám výsledky hledání nevyhovují, můžete do editačního pole zadat jiný text a hledání opakovat. Dialog zavřete tlačítkem OK.

27 2.7. NABÍDKA PLOTTING (KRESLENÍ) Plot curve (Zobrazení světelné křivky) Klinutím na položku Plot curve v nabídce otevřete okno, ve kterém je zobrazen graf poslední vygenerované světelné křivky. Pomocí ovládacích prvků můžete data uložit do souboru nebo vytisknout na tiskárně. Datový soubor obsahuje nejen světelnou křivku proměnné hvězdy vůči srovnávací hvězdě, ale také údaje o jasnosti proměnné vůči všem kontrolním hvězdám a také vzájemné jasnosti srovnávací a všech kontrolních hvězd. Tyto údaje slouží především k tomu, aby uživatel mohl zkontrolovat, zda použitá srovnávací hvězda není náhodou také proměnná. V dolní části ovládacího panelu se nachází tabulka, ve kterém je zobrazen seznam dostupných údajů v souboru. Po otevření okna je vždy implicitně zobrazen první sloupec údajů v souboru. Pro zobrazení jiné světelné křivky klikněte na příslušný řádek v tabulce. Přepnutím volby Show errors můžete také zapnout nebo vypnout zobrazování chybových úseček. Vygenerovaný soubor se světelnou křivkou je výsledkem celého procesu zpracování CCD pozorování. Datový soubor si uložte do adresáře na disk a vhodně pojmenujte. Je vhodné si data ukládat přímo do složky ke zdrojovým souborům nebo do zvláštního adresáře. V dialogu stiskněte tlačítko Save data a zadejte umístění a jméno cílového souboru. Standardně se datové soubory ukládají do podadresáře results v hlavním adresáři programu. Soubory v této složce jsou přístupné přímo v programu v okně Results. Kliknutím na některý bod na světelné křivce se zobrazí podrobné informace do informačního panelu v pravé dolní části okna. Vybraný bod se zvýrazní žlutým kolečkem.

28 24 2. PROGRAM MUNIWIN Chcete-li zobrazený graf vytisknout na tiskárně, stiskněte tlačítko Print graph. Program otevře náhledové okno, v něm stiskněte tlačítko Print. Tlačítkem OK zahájíte tisk. Graf můžete také uložit do souboru jako obrázek ve formátu JPEG, PNG, TIFF nebo BMP. Tato funkce se spouští tlačítkem Save image View chart (Zobrazení mapky) Identifikační mapku s vyznačením naposled použitého výběru hvězd si můžete prohlédnout v dialogu, který se otevírá položkou View chart v hlavní nabídce. V dialogovém okně je zobrazen referenční snímek respektive katalogový soubor. Hvězdy jsou označeny stejným způsobem jako v dialogu Choose stars. Zobrazenou mapku můžete uložit do souboru jako obrázek nebo vytisknout na tiskárně. Pomocí tohoto dialogu lze také vygenerovat katalogový soubor. Pro uložení mapky do souboru stiskněte tlačítko Save image V dialogovém okně zadejte umístění a jméno cílového souboru a potvrd te tlačítkem Uložit. Mapky se standardně ukládají do stejného adresáře jako datové soubory (podadresářresults v hlavním adresáři). Soubory v této složce jsou přístupné přímo v programu v okně Results. Chcete-li mapku vytisknout na tiskárně, stiskněte tlačítko Print chart. Program otevře náhledové okno, v něm stiskněte tlačítko Print. Tlačítkem OK zahájíte tisk. 2.8 Nabídka Tools (Nástroje) Master-dark (Skládání temných korekčních snímků) Tento nástroj slouží ke skládání temných korekčních snímků. Pro dosažení lepších výsledků je vhodné pro korekci použít temný snímek složený z několika (cca pěti) snímků pořízených na konci pozorování, kdy je kamera dobře a rovnoměrně vychlazena. Zdrojové snímky mohou být uloženy v libovolném podporovaném formátu, výsledný soubor je vždy ve formátu FITS. Do tabulky vstupních souborů (v hlavním okně programu) vložte temné snímky, které chcete použít pro výpočet výsledného snímku a proved te jejich konverzi. V nabídce Tools klikněte na položku Master-dark. V dialogovém okně zadejte, zda se mají zpracovat všechny soubory zařazené do projektu nebo jen soubory označené v tabulce vstupních souborů. Stiskněte tlačítko OK. V následujícím dialogovém okně vyhledejte adresář, do kterého chcete uložit výsledný snímek a zadejte jméno souboru. Potvrd te tlačítkem Uložit.

29 2.8. NABÍDKA TOOLS (NÁSTROJE) Master-flat (Skládání světlých korekčních snímků) Tento nástroj slouží ke skládání světlých korekčních snímků. Postup pro pořízení kvalitních korekčních snímků je předmětem mnoha diskuzí a přesahuje rámec této příručky. Tento jednoduchý nástroj umožňuje složit několik snímků dohromady. Zdrojové snímky mohou být uloženy v libovolném podporovaném formátu, výsledný soubor je vždy ve formátu FITS. Do tabulky vstupních souborů v hlavním okně programu vložte světlé snímky, které chcete použít pro výpočet výsledného snímku, proved te jejich konverzi. Vhodné je provést také korekci temným snímkem. V nabídce Tools klikněte na položku Master-flat. V dialogovém okně zadejte, zda se mají zpracovat všechny soubory zařazené do projektu nebo jen soubory označené v tabulce vstupních souborů. Stiskněte tlačítko OK. V následujícím dialogovém okně vyhledejte adresář, do kterého chcete uložit výsledný snímek a zadejte jméno souboru. Potvrd te tlačítkem Uložit Find variables (Hledání proměnných hvězd) Výhodou pozorování pomocí CCD kamery je, že umožňuje najednou měřit jasnost všech hvězd, které se nachází v zorném poli přístroje. Je proto možné, že na nějaké sérii snímků zachytíte nejen pozorovanou hvězdu, ale také jinou proměnnou například známou proměnnou hvězdu nacházející se v okolí pozorované hvězdy. S trochou štěstí se může stát, že na snímcích zachytíte změnu jasnosti u hvězdy jejíž proměnnost ještě není známa. Nástroj Find variables je pomůcka pro vyhledávání proměnných hvězd na sérii snímků. Využívá k tomu graf závislosti směrodatné odchylky jasnosti hvězdy na její střední jasnosti. Při výpočtu se automaticky vyřazují hvězdy, které na větší části snímků chybí (viz nastavení nástroje). Čím je hvězda slabší, tím víc se u ní projevují různé náhodné chyby a odchylka je proto větší, popsaný graf má proto tvar části paraboly. Proměnnou hvězdu lze v takovém grafu identifikovat tak, že její směrodatná odchylka je větší než odchylka podobně jasných hvězd. Nejprve proved te všechny kroky redukce CCD pozorování až po složení fotometrických souborů. V nabídce Tools klikněte na položku Find variables. Program načte údaje o jasnostech všech hvězd na všech snímcích a automaticky zvolí jednu hvězdu jako srovnávací. Otevře se dialogové okno nástroje, jehož pracovní plocha je logicky rozdělena do tří částí. V levém horním výřezu je zobrazen graf na jehož vodorovnou osu se vynáší střední jasnost hvězdy a na vodorovnou osu její směrodatná odchylky. V pravé části dialogového okna je zobrazena identifikační mapka a vyznačena zvolená srovnávací hvězda. Klikněte myší na libovolný bod v grafu. Ten se vyznačí červenou barvou se jmenovkou var. Stejným způsobem se označí odpovídající hvězda na mapce a v dolní části dialogu se zobrazí graf světelné křivky vybrané hvězdy. Tímto způsobem můžete jednoduše zkontrolovat všechny hvězdy, které by

30 26 2. PROGRAM MUNIWIN mohly být proměnné body v grafu, které jsou v grafu výše než hvězdy podobné jasnosti, viz následující obrázek. V některých případech nemusí být automaticky vybraná srovnávací hvězda ideální. (Na mapce je vyznačena zelenou barvou s popiskou Comp.) V takovém případě můžete manuálně změnit srovnávací hvězdu: v ovládacím panelu stiskněte tlačítko Comp, a na identifikační mapce klikněte na novou srovnávací hvězdu. Pomocí dalších tlačítek na ovládacím panelu můžete uložit graf, mapku nebo světelnou křivku do souboru nebo vytisknout na tiskárně. Postup je shodný s postupy uvedenými u předchozích dialogů Plot track list (Zobrazení grafu posunů) Graf posunů (track-list) názorně zobrazuje informace o posunu hvězd na snímcích vůči referenčnímu snímku ve vodorovném resp. svislém směru. Takový graf lze použít pro výpočet velikosti periodické chyby pohonu dalekohledu. Klinutím na položku Plot track list v nabídce Tools otevřete okno, ve kterém je zobrazen graf posunů. Na vodorovné ose je vyneseno juliánské datum snímku a na svislé ose posun v pixelech. V dolní části ovládacího panelu je zobrazen seznam dostupných údajů v souboru. Kliknutím na položku v seznamu lze přepnout zobrazovaný údaj: OFFSETX vodorovný směr, kladné hodnoty směrem doprava, záporné směrem doleva. OFFSETY svislý směr, kladné hodnoty směrem dolů, záporné směrem nahoru. Vygenerovaný soubor můžete tlačítkem Save data uložit na disk. Standardně se datové soubory ukládají do podadresáře Results v hlavním adresáři programu. Soubory v této složce jsou přístupné přímo v programu v okně Results. Kliknutím na některý bod na světelné křivce se zobrazí podrobné informace do informačního panelu v pravé dolní části okna. Vybraný bod se zvýrazní žlutým kolečkem. Chcete-li zobrazený graf vytisknout na tiskárně, stiskněte tlačítko Print graph. Program otevře náhledové okno, v něm stiskněte tlačítko Print. Tlačítkem OK zahájíte tisk. Graf můžete také uložit do souboru jako obrázek ve formátu JPEG, PNG, TIFF nebo BMP. Tato funkce se spouští tlačítkem Save image.

31 2.8. NABÍDKA TOOLS (NÁSTROJE) Process new files (Zpracování nových souborů) Nástroj je určen především pro pozorovatele krátkoperiodických proměnných hvězd. Během pozorování můžete průběžně kontrolovat, jak se proměnná chová a rozhodnout se, zda je nutné pozorování pokračovat nebo zda můžete měření ukončit. Při prvním průběžném zpracování postupujte stejným způsobem, tak jak bylo popsáno v kapitole 2.1 až po výběr hvězd a sestavení světelné křivky. Pak můžete program klidně ukončit, protože si vždy pamatuje svůj poslední stav. Po pořízení několika dalších snímků opět spust te program Muniwin, otevřete nabídku Tools a klikněte na položku Process new files. V dialogu vyberte dolní variantu. Do editačního pole zadejte cestu do adresáře, do kterého ukládáte během pozorování nové snímky. V případě, že během noci provádíte pozorování několika polí nebo používáte několik barevných filtrů, zadejte v dialogovém okně také podmínky pro výběr souborů (masku a název filtru). Dialog zavřete tlačítkem OK. Program automaticky provede všechny potřebné korekce, fotometrii, složení s referenčním snímkem a otevře okno se světelnou křivkou. Stejným způsobem můžete pokračovat dál až do ukončení pozorování Express reduction (Expresní zpracování) Umožňuje provést všechny kroky redukce CCD pozorování dávkovým způsobem. Při běžném postupu zpracování je uživatel nucen spouštět veškeré kroky redukce ručně, vždy chvíli čeká na dokončení procesu. Tento dialog umožňuje uživateli nejprve zadat všechny potřebné údaje a program potom provede všechny požadované kroky najednou. Nejprve vložte vstupní soubory známým způsobem do projektu. Potom v nabídce Tools klikněte na položku Express reduction. V dialogovém okně zadejte, zda chcete zpracovat všechny soubory v tabulce nebo jen vybrané soubory. Chcete-li provést konverzi souborů a načtení do pracovního adresáře, zatrhněte volbu Fetch/convert files. Jestliže má být u snímků provedena časová korekce, zatrhněte volbu Do time correction a do editačního pole zadejte časový interval v sekundách. Obdobným způsobem zadejte všechny kroky redukce, které chcete provést. Zpracování souborů zahájíte tlačítkem Process.

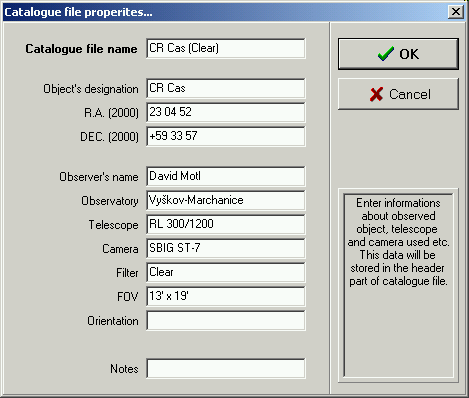

32 28 2. PROGRAM MUNIWIN Make catalogue file (Vytvoření katalogového souboru) Katalogový soubor lze vytvořit následujím postupem: Klinutím na položku Make catalogue file v nabídce Tools otevřete dialog. V něm vyplňte do editačních polí základní informace o pozorovaném objektu a použitém vybavení. Povinné je pouze pole název proměnné, ale pokud uvažujete o tom, že budete katalogové soubory sdílet s dalšími pozorovateli, vyplňte také ostatní údaje. Usnadníte tím orientaci ostatním kolegům. Dialog zavřete tlačítkem OK. Katalogový soubor se automaticky uloží do příslušné složky (standardně podadresář cat v hlavním adresáři) Preferences (Nastavení) Tato položka v nabídce otevírá konfigurační dialog, ve které se konfiguruje prostředí programu Muniwin a nastavují parametry používané při zpracování snímků. Volby jsou přehledně rozděleny podle funkčních bloků do několika sekcí, v každé sekci je na panelu k dispozici tlačítko Set defaults, které nastaví parametry v aktuálně vybrané sekci na standardní hodnoty, které jsou dále v textu vysázeny v [hranatých závorkách]. Záloha konfigurace V některých případech je potřeba experimentovat s nastavením parametrů fotometrie pro dosažení nejlepších výsledků. Jednoduchým způsobem lze vytvořit zálohu stávajícího nastavení programu a v případě potřeby se vrátit konfigurační soubory zpět do adresáře programu. To lze provést bud to ručně, vytvořením kopie všech souborů s příponou ini v adresáři programu Muniwin nebo pomocí tlačítka v dialogu Preferencies. Stisknutím tlačítkem Backup se otevře standardní dialog pro uložení souborů. Přejděte do adresáře, do kterého chcete vytvořit zálohu konfigurace a potvrd te jej tlačítkem Uložit. Obdobným způsobem se provede obnovení souborů ze zálohy. V dialogu Preferencies stiskněte tlačítko Restore. Otevře se standardní dialog pro otevření souborů. Přejděte do adresáře, ve kterém se nachází záloha konfigurace. Stiskněte tlačítko Otevřít. General options (Nastavení) V této sekci se konfiguruje prostředí programu Muniwin. Save process logs to file zapíná ukládání hlášení ze zpracování do souborů s příponou.log v přechodném adresáři. [vypnuto] Debug mode (verbose process logs) zapíná ladící režim zpracování. V tomto režimu je rozšířen výpis hlášení o informace užitečné při ladění programu. [vypnuto]
