GPS pro sběr GIS dat Leica GS20 PDM

Transkript

1 GPS pro sběr GIS dat Leica GS20 PDM Mapovací nástroj budoucnosti je zde již dnes.

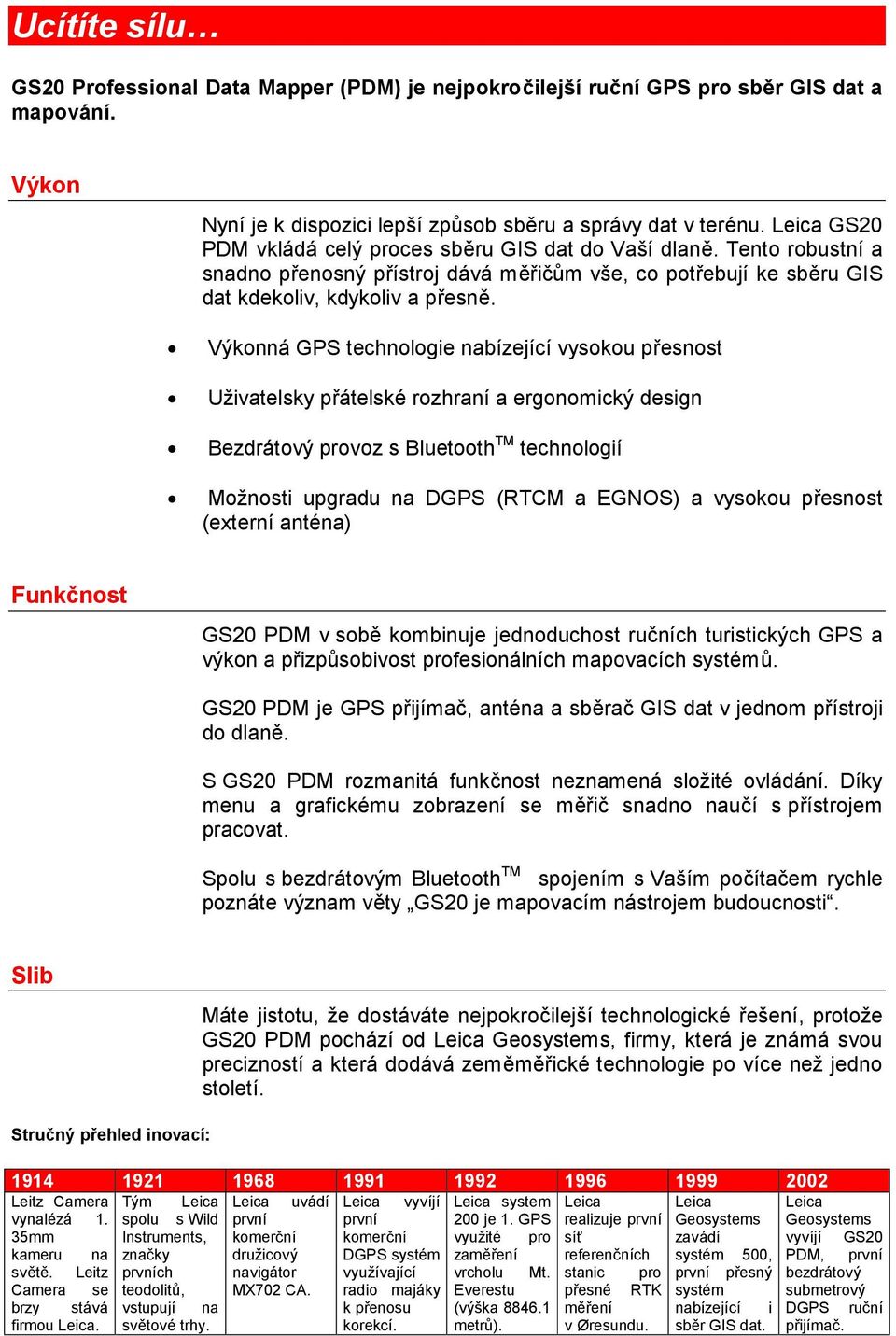

2 Ucítíte sílu GS20 Professional Data Mapper (PDM) je nejpokročilejší ruční GPS pro sběr GIS dat a mapování. Výkon Nyní je k dispozici lepší způsob sběru a správy dat v terénu. Leica GS20 PDM vkládá celý proces sběru GIS dat do Vaší dlaně. Tento robustní a snadno přenosný přístroj dává měřičům vše, co potřebují ke sběru GIS dat kdekoliv, kdykoliv a přesně. Výkonná GPS technologie nabízející vysokou přesnost Uživatelsky přátelské rozhraní a ergonomický design Bezdrátový provoz s Bluetooth TM technologií Možnosti upgradu na DGPS (RTCM a EGNOS) a vysokou přesnost (externí anténa) Funkčnost GS20 PDM v sobě kombinuje jednoduchost ručních turistických GPS a výkon a přizpůsobivost profesionálních mapovacích systémů. GS20 PDM je GPS přijímač, anténa a sběrač GIS dat v jednom přístroji do dlaně. S GS20 PDM rozmanitá funkčnost neznamená složité ovládání. Díky menu a grafickému zobrazení se měřič snadno naučí s přístrojem pracovat. Spolu s bezdrátovým Bluetooth TM spojením s Vaším počítačem rychle poznáte význam věty GS20 je mapovacím nástrojem budoucnosti. Slib Máte jistotu, že dostáváte nejpokročilejší technologické řešení, protože GS20 PDM pochází od Leica Geosystems, firmy, která je známá svou precizností a která dodává zeměměřické technologie po více než jedno století. Stručný přehled inovací: Leitz Camera Tým Leica Leica uvádí Leica vyvíjí Leica system Leica Leica Leica vynalézá 1. spolu s Wild první první 200 je 1. GPS realizuje první Geosystems Geosystems 35mm Instruments, komerční komerční využité pro síť zavádí vyvíjí GS20 kameru na značky družicový DGPS systém zaměření referenčních systém 500, PDM, první světě. Leitz prvních navigátor využívající vrcholu Mt. stanic pro první přesný bezdrátový Camera se teodolitů, MX702 CA. radio majáky Everestu přesné RTK systém submetrový brzy stává vstupují na k přenosu (výška měření nabízející i DGPS ruční firmou Leica. světové trhy. korekcí. metrů). v Øresundu. sběr GIS dat. přijímač.

3 Užijete si svobodu Sběr GIS dat se stává snadným GS20 PDM ruční GIS mapovací GPS má intuitivní interface. Přístroj je ovládán inteligentním kontextovým menu nabízejícím kromě jiného čitelné zobrazení map a dokonce umožňuje multitasking pomocí pokročilé PowerPage technologie. Intuitivní menu urychluje sběr dat Sledování kvality Přesnost měření je průběžně sledována již během vlastního sběru dat. Geo Clipboard Geo Clipboard umožňuje snadno kopírovat, vyjímat a vkládat objekty a body, sdílet vrcholy mezi objekty. Obrazovka Editace geometrie prvků v terénu Vysoké rozlišení a kontrast zajišťuje čitelnost v terénu. PowerPage Rychlá práce v terénu s PowerPage umožňujícím přepínání mezi vybranými aplikacemi a menu. Rychlé vyhledávání objektů v terénu s navigačními nástroji v GS20 PDM

4 Vše zaměříte Přizpůsobte systém Vašim potřebám Nenechte se zmást malými rozměry přístroje. GS20 PDM reprezentuje vyspělou GPS platformu pro GIS a mapování. V závislosti na Vašich potřebách a projektech můžete kdykoliv rozšířit funkci systému připojením externích zařízení skrze Bluetooth nebo sériové rozhraní. Použijte Váš GS20 PDM s WoRCS Zvažte použití WoRCS Wireless Real-time Correction System bezdrátový systém korekcí v reálném čase pro maximální produktivitu. Komunikační rozhraní, elegantní elektrický zdroj a diferenciální beacon radio WoRCS poskytuje vše potřebné k DGPS sběru dat. S vestavěnou komunikační Bluetooth technologií budete schopni zrealizovat bezdrátové spojení se zařízeními jako jsou mobilní telefony, laserové dálkoměry a jiná externí zařízení. WoRCS opasek a jednotlivá zařízení jsou vyrobeny z lehkých a příjemných materiálů vysoké kvality a odolnosti, které jsou standardem u pořádkových a vojenských speciálních sil. WoRCS obsahuje: Beacon přijímač (satelitní korekční modul nebo vlastní RTCM řešení je také k dispozici) Bluetooth komunikační rozhraní Elegantní zdroj napětí Rozšiřte Vaše možnosti upgradem na vysokou přesnost Požadujete nejvyšší míru přesnosti? Potřebujete nasbírat data v nevlídných podmínkách pro GPS jako jsou husté listnaté porosty nebo kaňony vysokých budov? Balík pro vysokou přesnost nabízí výkonnou externí anténu pro zlepšení příjmu a lepší odfiltrování vícenásobných odrazů. Balík pro vysokou přesnost zahrnuje: Externí anténu Leica AT501 Lehký vzdušný postroj na záda Lehkou třídílnou výsuvnou tyč na anténu

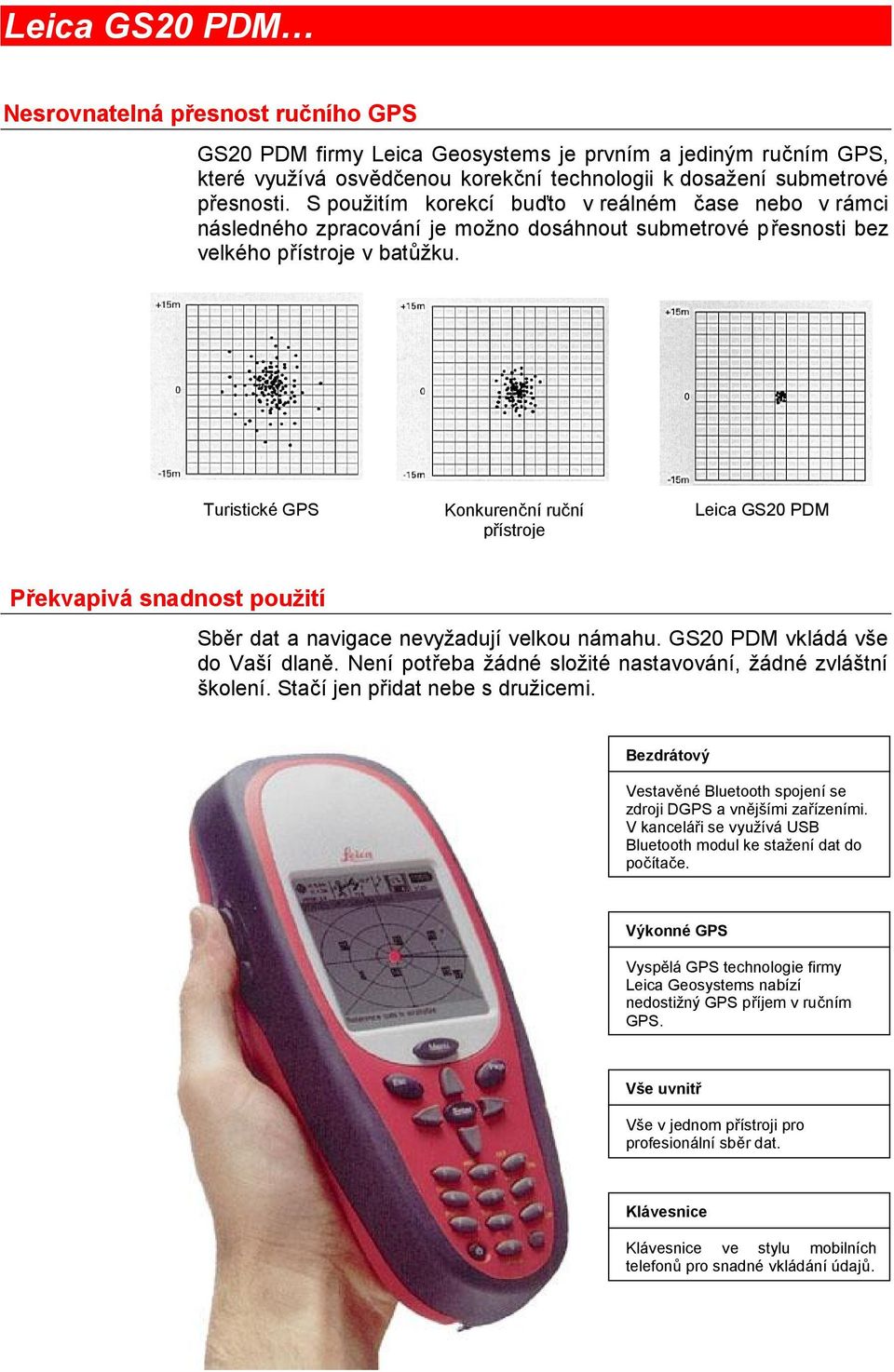

5 Leica GS20 PDM Nesrovnatelná přesnost ručního GPS GS20 PDM firmy Leica Geosystems je prvním a jediným ručním GPS, které využívá osvědčenou korekční technologii k dosažení submetrové přesnosti. S použitím korekcí buďto v reálném čase nebo v rámci následného zpracování je možno dosáhnout submetrové přesnosti bez velkého přístroje v batůžku. Turistické GPS Konkurenční ruční přístroje Leica GS20 PDM Překvapivá snadnost použití Sběr dat a navigace nevyžadují velkou námahu. GS20 PDM vkládá vše do Vaší dlaně. Není potřeba žádné složité nastavování, žádné zvláštní školení. Stačí jen přidat nebe s družicemi. Bezdrátový Vestavěné Bluetooth spojení se zdroji DGPS a vnějšími zařízeními. V kanceláři se využívá USB Bluetooth modul ke stažení dat do počítače. Výkonné GPS Vyspělá GPS technologie firmy Leica Geosystems nabízí nedostižný GPS příjem v ručním GPS. Vše uvnitř Vše v jednom přístroji pro profesionální sběr dat. Klávesnice Klávesnice ve stylu mobilních telefonů pro snadné vkládání údajů.

6 Specifikace GS20 PDM Velikost d=21,5 cm š=9 cm hl=5 cm Hmotnost (vč.baterie) 0,625 kg Příkon/napětí 2,1 W při 20 C / 7,2 V vnitřní, 12 V vnější baterie Přijímač 12-ti kanálový, paralelní automatická selekce, L1 kódy a fáze Anténa Vnitřní: Leica AT575 microstrip, vestav ěné uzemnění Vnější: Leica AT501 microstrip, vestavěné uzemnění (volitelná) Pouzdro Těsný polykarbonitový kryt; Ochrana proti větrem hnaným deštěm a prachem. Krytá baterie. Parametr IP3. Procesor 120MHz Hitachi SH4 RISC floating point Vnitřní radio Bluetooth Klávesnice Přední: Kovová s vysokým zpětným tlakem, postranní: dupl.šipky nahoru, dolů a enter Paměť ATA compact flash: Standard 32MB, max.: 2GB Přenos dat Tři možnosti: Bluetooth bezdrátový přenos, RS232 lemo, ATA compact flash Vnitřní porty RS232 sériový: 7 pin lemo, anténní koaxiál lemo Provozní teplota Od -20 C do +55 C Skladovací teplota Od -40 C do +75 C Vlhkost 99% nekondenzující Nárazová odolnost Z výšky do 1,2 m Přesnost (post-processing)* L1 pouze kódy: 30 cm L1 kódy a fáze: 5 10 mm + 2 ppm DGPS/RTCM RTCM verze 2.1 (9,2 & 1,2), satelitní korekce EGNOS / WAAS Standardní podpora Coast Guard Beacon a RACAL Satellite differential Přesnost DGPS/RTCM* L1 pouze kódy: 40 cm, EGNOS/WAAS 1 3 m Interval záznamu dat Měření 1Hz; 1 hodina = 2MB, tj. 16 hodin nepřetržitého měření na jednu standardní 32MB flash kartu Software na PC GIS DataPRO TM verze 2.1; Pracuje s formátem ESRI Shapefile, L1 kódový / fázový post-processing, export do ASCII, import a export DWG, DXF, DGN a MIF Aplikace Sběr dat, správa dat, navigace, prohlížení souborů Baterie Lithium-Ion 7,2 V 2100 mah s procesorem Dallas Nabíječka Dvojitá sekvenční rychlonabíječka *Jedná se o polohovou přesnost. Chyba ve výšce je dvojnásobná. Hodnoty odpovídají příznivým podmínkám. Standardní konfigurace GS20 PDM Standard GS20 PDM WoRCS a Vysoká přesnost Každý GS20 PDM je dodáván v pevném úložném a přepravním kufru. Přístroj je připraven k okamžitému použití. GS20 PDM Standard 1 úložný a přepravní kufřík 1 GS20 PDM ruční GPS přijímač 1 pouzdro na přijímač 2 Li-Ion baterie 7,2 V (1 náhradní) 1 dvojitá nabíječka 1 PC USB Bluetooth modul 1 kabel pro přenos dat GS20 PDM RS232 1 GIS DataPRO TM software na CD 1 sada dokumentace WoRCS Obsahuje navíc ke konfiguraci Standard: 1 velký úložný a přepravní kufr (nahrazuje malý kufřík) 1 WoRCS opasek 1 WoRCS napěťový zdroj s pouzdrem na opasek 1 WoRCS Bluetooth modul s pouzdrem na opasek 1 WoRCS RTB modul (Real-Time Beacon)* s pouzdrem na opasek 2 Li-Ion baterie 7,2 V (celkem 4ks) *Platí pro konfiguraci WoRCS-RTB, liší se pro WoRCS-Satellite a další WoRCS konfigurace Vysoká přesnost Obsahuje navíc: 1 velký úložný a přepravní kufr (nahrazuje malý kufřík) 1 AT501 přesná GPS anténa 1 výsuvná tyčka s 5/8 adaptérem 1 WoRCS opasek (celkem 1ks spolu s WoRCS) 1 lehký postroj na záda 1 kabel na spojení GS20 PDM s externí anténou GS20 PDM může být zakoupen i s oběma konfiguracemi WoRCS a Vysoká přesnost GEFOS a.s., zastoupení Leica Geosystems pro ČR Kundratka 17, Praha 8 Tel.: , fax: obchod@gefos.cz, internet:
