Modernizace kejdového hospodářství pro produkci bioplynu BPS Maleč 170 kw

Transkript

1 Modernizace kejdového hospodářství pro produkci bioplynu BPS Maleč 170 kw Ing. Vít Šimon, PhD. Zemědělské družstvo Maleč Ing. Ondřej Frič agrikomp Bohemia

2 Skupina AgriKomp Jsme mezinárodní skupina agrikomp: cca 800 zaměstnanců Vlastní pobočky a partněři v: - Velké Británii - Irsku - Francii - Švýcarsku - Dánsku - Itálii - České Republice - Polsku - Slovensku Projekty v Kanadě, Keni, Rusku, Rumusku a Chorvatsku.

3 agrikomp historie 2000 založení společnosti agrikomp 2003 představení vlastní technologie Paddelgigant, Biolene a Vielfraß 2004 založení agrikomp West (DE) 2006 založení agrikomp Bohemia; agrikomp France a agrikomp Sued (DE) 2009 založení agrikomp Slovakia, agrikomp Polska a agrikomp UK 2011 založení agrikomp CSS (Canada)

4 Přes 800 stanic po celém světě AgriKomp Bohemia ČR 82 stanic SR 7 stanic PL 5 stanic Aktuálně ve výstavbě: Chorvatsko 2 stanice á 1 MW Francie biomethanová stanice pro 250 Nm3/h bioplynu dodávajcí čistý CH4 do distribuční sítě plynu (membránová technologie)

5 Folie 5 von 19, Label Německo, Brachtendorf Provozovatel: Bioenergie Stefan und Maria Bleser GbR Model: Güllewerk V proovzu od: 2012 Instalocvaný výkon: 75 kw el Vstupy: hověží a koňský hnůj, hoveží kejda Komponenty:1x Vielfraß Top7 m³ 1x Paddelgigant, 1x Biolene Speciality: Stanice byla vědecky posusována v rámci části doktorské práce studenta Univerzity v Bonnu. Bild einfügen 13,00 x 8,60 cm

6 Folie 6 von 19, Label Italy, Ascea Provozovatel: Chirico Benedetto Model: Indi-plant V provozu: 2012 Instalovaný výkon: 250 kw el Vstupy: kukuřičná siláž, hovězí kejda Bild einfügen 13,00 x 8,60 cm Komponenty: 1x Vielfraß FA 40 m³ 2x Paddelgigant, 2X Biolene

7 agrikomp nejsou jen BPS silážní žlaby, betonové jímky, teplovody, zemní práce, elektro, plyn, topení, technologie pro zemědělství, servis Kompostárna bioodpadu Turnov objem zakázky: 11mil. Kč doba realizace: 10/ /2015 stručný popis: V rámci zakázky byla zhotovena gravitační kanalizace v délce 450m, výtlačná kanalizace délky 120m, vrtaná studna a rozvod vodovodu po areálu, betonová plocha kompostárny s opěrnou zdí a technologií HANTSCH. Celková betonová plocha čítala 300m2, asfaltové plochy 2 000m2 + rekultivace okolních pozemků v celkové výměře 3 000m2.

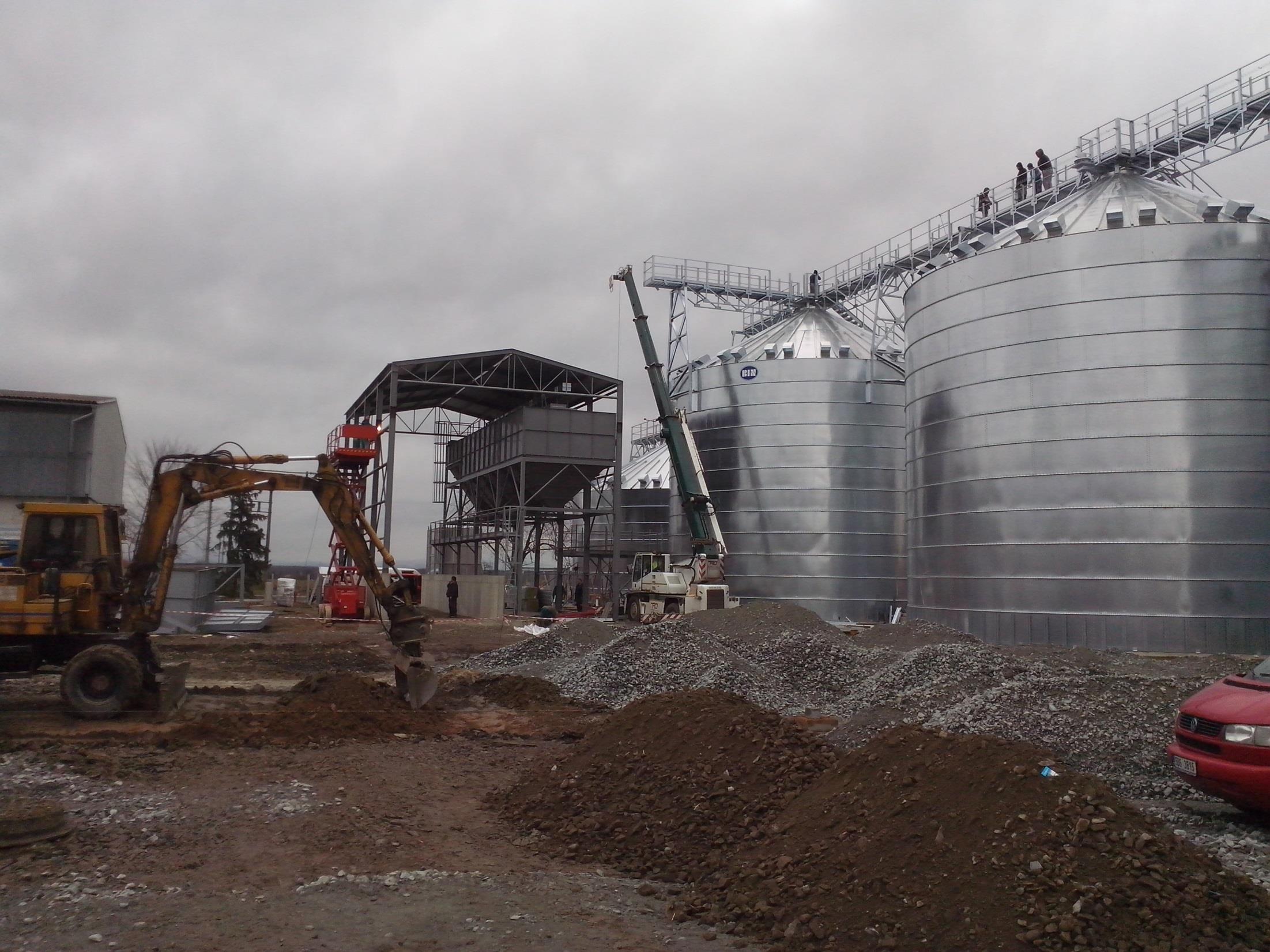

8 agrikomp nejsou jen BPS silážní žlaby, betonové jímky, teplovody, zemní práce, elektro, plyn, topení, technologie pro zemědělství, servis Posklizňová linka Haňovice objem zakázky: 1,7mil. Kč doba realizace: 07/ /2015 technologie: Kontinuální šachtová sušička je typu GDB-TN 1/6 S, výrobce STELA (D). Je vyrobena z tvrzeného hliníku, který je zcela odolný vůči korozi kyselin z kukuřice. (foto )

9 agrikomp nejsou jen BPS silážní žlaby, betonové jímky, teplovody, zemní práce, elektro, plyn, topení, technologie pro zemědělství, servis Porodna a teletník Čáslavice objem zakázky: 4,5mil. Kč doba realizace: 03/ /2015 (stavba) 07/ /2015 technologie popis: Objekt slouží k ustájení krav před porodem a jako teletník, dodávka provedena včetně kompletní technologie (hrazení, brány, boxy, krmiště,

10

11 Typický zemědělský podnik na Vysočině ha, z toho 500 ha louky, zbytek orná půda V uzavřeném obratu chovu 4000 ks prasat, z toho 300 prasnic. Od 2014 gegetika PIC ks skotu, z toho 620 dojnic, 400 býků ve výkrmu, zbytek teleta, větší telata, jalovice. Červenostrakaký skot

12 Pilařská výroba Poskytovatel strojních služeb pro sousední podniky Osvědčení ČNB poskytovatele platebních služeb malého rozsahu

13 Provozovatel velké a malé BPS BPS Vojtěchov 1 MW BPS Dolní Lhotka 170 kw

14 Většina produkce rostlinné výroby jako krmivo pro živičišnou výrobu nebo pro BPS. Tradiční pěstitel kmínu v ČR ve spolku Český kmín, jenž je držitelem chráněného označení původu v rámci EU.

15

16

17 BPS Dolní Lhotka 7-8 / 2012 vznikly první studie změna územního plánu (požadavek plochy vyloženě pro BPS) první studie, které byly dotaženy k realizaci = zahájení projektu 6 8 / 2013 projekce a povolení stavby, podlimitní EIA, sloučené ÚŘ+SŘ (2 měsíce) nabytí právní moci stavebního povolení převzetí staveniště = zahájení stavby 8-11 / 2013 výstavba (2 a ¾ měsíce) začátek zkušebního provozu Licence ERÚ 2014 stavba nového kravína poč zahájení jeho provozu podzim 2015 přečipování KGJ na 200 kwel.

18

19

20

21

22 BPS Dolní Lhotka základní technické údaje Fermentor prům. 18m výška 6m, 1420 m³ (netto), železobeton, XPS, dřevěný strop Plynojem Biolene EPDM, tl. 1,5 mm; optimum 644 m³, max. kapacita 1730 m³ Topení 32 topných smyček, 65/85 C, teplota v reaktoru ~ 45 C Míchadla 2x Paddelgigant, pomaluběžné lopatkové míchadlo, 4 ramena Dávkovač pevné biomasy Vielfraß s horním plněním nakladačem, 13 m³ Čerpadlo Wangen Odsíření, bezpečnsotní pojistky, revizní otovory, potrubní a kabelové rozvody, NN přípojka, stávající sloupový transformátor Fléra NTF 250 od PBS, automat Kogenereční jednotka TEDOM Cento T180, 170 kwel. v kontejneru Řídící software agrikomp Vstupní a skladovací jímky stávající

23 34. týden Převzetí staveniště

24 37. týden Výkopy

25 38. týden Izolace dna fermentoru

26 38. týden Armování dna

27 38. týden Betonáž dna fermentoru

28 39. týden Hotová deska

29 40. týden Fermentor

30 40. týden Vedení kejdy a digestátu

31 41. týden Technologická šachta

32 41. týden Topení

33 41. týden Strop

34 42. týden Kogenerační jednotka TEDOM Cento T kw el.

35

36 42. týden Vstupní jímka zůstala stávající

37 42. týden Technologická šachta

38 42. týden Plynojem

39 42. týden Topení a odsíření

40 42. týden Sloupový transformátor - zůstal stávající

41 43. týden Plynojem

42 46. týden Fléra a kontejnér KGJ

43 47. týden Technologie

44 47. týden Převodovka a motor míchadla Paddelgigant

45 míchadla Paddelgigant Ilustranční foto

46 47. týden Napojení dávkovače Vielfraß

47 47. týden Zpevněné plochy pro dávkování

48 48. týden Příjmový box

49 48. týden Dávkovač pevné biomasy Vielfraß - objem 13m3

50 49. týden Licence ERÚ

51 49. týden Napouštění jímky

52 49. týden Příjmový box

53 49. týden Vstupní potrubí kejdy, výstupní potrubí digestátu

54 51. týden Vstupní potrubí kejdy, výstupní potrubí digestátu

55 51. týden Vstupní potrubí kejdy, výstupní potrubí digestátu

56 BPS Dolní Lhotka výstavba 2013 Start realizace 34. týden Zkušební provoz 46. týden Licence ERÚ 49. týden Dodělávky 51. týden Drobnosti 01/ = 15 týdnů; 3 a ¾ měsíce Výkupní cena - stabilní 2013: výkupní cena 3,55 Kč/kWh, zel. bonus 2,49 Kč/kWh 2014: výkupní cena 3,55 Kč/kWh, zel. bonus 2,70 Kč/kWh 2015: výkupní cena 3,55 Kč/kWh, zel. bonus 2,70 Kč/kWh 2016: výkupní cena 3,55 Kč/kWh, zel. bonus 2,82 Kč/kWh

57

58

59

60

61

62

63 BPS Dolní Lhotka biologie Bioplynová stanice Dolní Lhotka dlouhodobě vykazuje po biologické stránce dobrou stabilitu. - denní dávka m3 hovězí kejdy, cca 2 t nedožerků (KS nebo TS) Těkavé organické kyseliny (FOS) ve 2015 v rozmezí až mg na 1 litr. (Běžná hodnota stanovená při titraci je kolem až mg/l). Akumulace nižších mastných kyselin vykazuje jako jeden z důležitých indikátorů stavu mikroorganismů produkujících a rozkládajících NMK setrvale dobrý stav (okolo 350 mg/l kyseliny octové, <30 mg/l kys. propionové, máselné a valerové). Stabilita procesu TAC vykazovala ve 2015 hodnoty kolem mg/l, (min mg/l, max mg/l ).

64 BPS Dolní Lhotka biologie Výsledný poměr FOS/TAC tedy osciluje kolem hodnoty 0,11 až 0,16, což nasvědčuje poměrně nízkému zatížení reaktoru. Tomu odpovídá i celková sušina 5,2 až 6,2 %. Procentuální zastoupení organické sušiny z celkové je okolo 76%. Do fermentoru vstupuje jako dominantní složka hovězí kejda, z tohoto důvodu je zde nevyhnutelně vyšší koncentrace H2S v bioplynu. Síra je redukována přiváděným vzduchem a přípravkem na odstranění síry z bioplynu. Její hodnota značně kolísá. Nejvyšší hodnota 265 ppm byla naměřena analyzátorem Biogas V měsíci září 2015 se např. hodnota síry pohybovala okolo 150 ppm. Hodnota ph okolo 7,8. Koncentrace amoniakálního dusíku okolo mg/l. Hodnota CH4 je 52-54%. Teplota digestátu v reaktoru je okolo 44 ᵒC v zimním a 47,5 ᵒC v letním období.

65 BPS Dolní Lhotka krmení 2013 plán pro 170 kwel m3 hovězí kejdy a t nedožerků (kukuřičná siláž, senáže) 2014 skutečnost pro 170 kwel. Na provoz bylo spotřebováno m3 hovězí kejdy a 900 t nedožerků ve formě nezkrmené senáže, siláže, zbytků při otevírání silážních žlabů apod skutečnost pro 170 kwel. Na provoz bylo spotřebováno za 1-10/ 2015 celkem m3 hovězí kejdy a 833 t nedožerků ve formě nezkrmené senáže, siláže, zbytků při otevírání silážních žlabů apod. Ve středisku, kde je umístěna BPS, došlo na začátku roku 2015 k navýšení počtu dojnic ustájených na kejdě z průměrného počtu 360 na 600 dojnic potenciál na 200 kwel. ročně m3 kejdy + nedožerky t Provoz ověřil, že objem plynu je dostatečný i pro výkon 200 kwel.

66 BPS Dolní Lhotka provoz 2014 Leden Prosinec 2014 Teoretická maximální kapacita Skutečná produkce kwh kwh % Skutečná produkce 87,02 % Tržby kwh % Tržby (tržby/produkce) skutečnost 61,28 % % Tržby (tržby/max.kapacita) teorie 53,32 % Vlastní spotřeba (=spotřeba střediska živočišné výroby + technologická spotřeba BPS) kwh % Vlastní spotřeba (vlastní spotřeba/produkce) 38,72 % Na provoz bylo spotřebováno m3 hovězí kejdy a 900 t nedožerků ve formě nezkrmené senáže, siláže, zbytků při otevírání silážních žlabů a pod.

67 BPS Dolní Lhotka provoz 2015 Leden Říjen 2015 Teoretická maximální kapacita 10 měsíců Skutečná produkce kwh kwh % Skutečná produkce 82,68 % Tržby kwh % Tržby (tržby/produkce) skutečnost 58,67 % % Tržby (tržby/max.kapacita) teorie 48,51 % Vlastní spotřeba (=spotřeba střediska živošičné výroby + technologická spotřeba BPS) kwh % Vlastní spotřeba (vlastní spotřeba/produkce) 41,33 % Na provoz bylo spotřebováno za 1-10/ 2015 celkem m3 hovězí kejdy a 833 t nedožerků ve formě nezkrmené senáže, siláže, zbytků při otevírání silážních žlabů a pod.

68 BPS Dolní Lhotka a jí podobné ve malé lokální stanice, např. výkon do 250 kwel. - pro energetickou soběstačnost farmy - využití pro elektřinu i teplo - fungují na zbytky, využívají stávající nádrže v areálu - v souladu s myšlenkami PRV možnost investiční dotace Investice na podporu energie z OZE - provozní podpora na teplo? Snad se dozvíme zítra...

69 BPS Dolní Lhotka přínosy pro farmáře - jako mezičlánek ve stávajícm kejdovém hospodářství družstva (pouze odbočka) - bez cíleně pěstované biomasy, jen využití VŽP hovězí kejda a nedožerky - malá lokální stanice, pouze pro potřeby družstva - soběstačnost ve výrobě elektrické energie, přebytek dodáván do distribuční sítě - využití odpadního tepla pro vytápění dojírny

70 BPS Dolní Lhotka přínosy pro obec - výrazné snížení emisí NH3 = snížení pachové zátěže obce Maleč denní prodkunce kejdy přímo do fermentoru BPS místo skladů kejdy, sklady na biologicky stabilizovaný digestát - snížení dopravní zátěže = omezení vývozu na pole o cca 10% (snížení objemu hmoty tvorbou bioplynu) - ekonomický přínos část zdrojů pro nový kravín rozšíření výroby nová pracovní místa Motto Bioplyn rozvíjí venkov

71 GPS: 49 46' N 15 40' E Děkujeme za pozornost Ing. Vít Šimon, PhD., Zemědělské družstvo Maleč Ing. Ondřej Frič, agrikomp Bohemia
