CADKON Stavební konstrukce 2013
|
|
- Kryštof Antonín Müller
- před 7 lety
- Počet zobrazení:
Transkript
1 CADKON Stavební konstrukce 2013 POPIS NOVINEK A OPRAV Tento dokument obsahuje pouze popis vylepšení verze 2013 vůči verzi Podporované platformy AutoCAD LT 2013/2012/2011/2010/2009/2008/2007 CZ/UK AutoCAD 2013/2012/2011/2010/2009/2008/2007CZ/UK ADT 2013/2012/2011/2010/2009/2008/2007CZ/UK AutoCAD MAP 2013/2012/2011/2010/2009/2008, Autodesk MAP 2007 Autodesk Mechanical Desktop 2013/2012/2011/2010/2009/2008/2007 AutoCAD Mechanical 2013/2012/2011/2010/2009/2008/2007 AutoCAD Civil 3D 2013/2012/2011/2010/2009/2008, Autodesk Civil 3D 2007 AutoCAD MEP 2013/2012/2011/2010/2009/2008 Kompatibilita Výkresy CADKONu Stavební konstrukce jsou 100% kompatibilní s verzí V případě použití s CADKONem TZB na jednom pracovišti (instalace CADKONu Stavební konstrukce a CADKONu TZB do jednoho adresáře - profilu), nutno povýšit oba produkty společně na aktuální verzi Stav z CADKON a logo CADKON jsou registrované obchodní známky firmy AB Studio spol. s r.o. Všechny ostatní značky, názvy výrobků a obchodní známky patří příslušným majitelům. Copyright 2012 AB Studio spol. s r.o.
2 Instalace Pro instalaci CADKONu Stavební konstrukce 2013 je nutné provést novou instalaci. Pokud je instalována starší verze CADKONu Stavební konstrukce, není nutné ji odinstalovat, původní i nová verze budou pracovat souběžně. Více informací o instalaci naleznete v Instalační příručce. CADKON Stavební konstrukce 2013 podporuje plně 64-bitový i 32-bitový systém. Pro instalaci je nutné zvolit, na který systém CADKON nainstalujete. V případě instalace z instalačního DVD se volba 32-bitové nebo 64-bitové verze provede v základním úvodníku instalace, který se zobrazí po spuštění instalace. V případě stažení instalace z odkazu na www se zvolí odkaz pro stažení 32- bitové nebo 64-bitové verze. Novinky Platforma AutoCADu 2013 CADKON Stavební konstrukce 2013 je možné nainstalovat také na produkty platformy 2013 (AutoCAD LT 2013, AutoCAD 2013, AutoCAD Architecture 2013, AutoCAD MAP 3D 2013, AutoCAD CIVIL 3D 2013, Autodesk Mechanical Desktop 2013, AutoCAD Mechanical 2013 a AutoCAD MEP 2013). Systém V instalaci nad AutoCADem LT je odstraněno viditelné spuštění scriptu v příkazové řádce v rámci Startu CADKONu. V instalaci nad plným AutoCADem je nově možnost měnit styl textu Standard v rámci prototypového výkresu Cadkon2d.dwg. V některých příkazech CADKONu je možnost přejití do jiné fáze příkazu pomocí klávesy Esc změněno na klávesu Enter. Jsou to např. příkazy: Nosníkový strop, Panelový strop, Editace izolace. Na platformě Autodesku 2013 je pracovní prostředí CADKON Stav - panely přepracováno, nově přehledněji uspořádáno. Příklady pracovního prostředí CADKON Stav - panely Copyright 2012 AB Studio spol. s r.o
3 Nové, přesnější výzvy příkazů Otvory Skladba podlah Schodiště Řezy schodištěm, střechou Izolace Příklad nové výzvy pro schodiště Otvory, okna, dveře Zpřístupnění pole pro zadání vzdálenosti mezi více otvory okamžitě po zadání počtu kreslených otvorů. Upozornění pokud je upravován nebo mazán otvor, který je pro editaci neúplný (chybný), např. má vymazáno jedno z ostění. V dialogu parametrů niky je umožněno pomocí klávesy Enter pohyb po jednotlivých polích. Upozornění na chybné zadání parametrů zobrazující se pod náhledem v dialogu otvoru je nyní zviditelněno červeným textem. Upozornění na otvory, které se při vykreslování nevejdou do stěny, s možností zpětné úpravy parametrů v dialogu. Při některých uživatelských úpravách vykresleného otvoru, např. protažení jednoho ze zalomených ostění, se v případě následné editace otvoru zobrazí upozornění na nemožnost zachování těchto uživatelských změn. Příklad upozornění pokud se otvory nevejdou do stěny Stěna V instalaci nad plným AutoCADem je dialog zadání parametrů stěny přeuspořádán a zjednodušen. Copyright 2012 AB Studio spol. s r.o
4 V instalaci nad plným AutoCADem je umožněno přes roletku Hladina v dialogu stěny, načtení dalších hladin z aktuálního stylu hladin. Popisy místností Načtení libovolných hladin pro kreslení stěny Způsob změny číslování ve správci popisů místností je sjednocen se správcem bublin. Stropy Změna číslování v rámci správce popisů místností Při nechtěném zrušení dialogu zadání parametrů pomocí klávesy Esc se nyní zobrazí upozorňující hláška s volbou, zda dialog ukončit. Copyright 2012 AB Studio spol. s r.o
5 Střešní okna Přehlednější členění knihovny střešních oken. Možnost vytváření podadresářů. Řezy Nové členění knihovny střešních oken Zadaná čára roviny řezu schodištěm a střechou zůstává ve výkresu vekreslena do hladiny podle klíče CKREZY_OZNACENI. Tabulky Pokud vykazované prvky, např. bubliny, obsahují čistě číselné položky, např. položka Plocha má hodnotu 200, tak vykazovaná tabulka umožňuje provádět s touto číselnou položkou úpravy jako je zaokrouhlování, součtování a pod. Jedním z příkladů využití mohou být zahradní architekti, kde je požadován výkaz bloků rostlin se zadaným počtem rostlin na konkrétní blok ve výkresu. Tabulka tak vytvoří sumář typů rostlin se součtem všech kusů zadaných za daný typ. Upozornění v případě provedení výběru prvků, kde nejsou součástí výběru vykazované objekty, např. překlady, stropní prvky, bubliny, Zadání součtové tabulky pro číselnou položku Kusy Copyright 2012 AB Studio spol. s r.o
6 Součtová tabulka kusů rostlin, zadaných do jednotlivých bublin jako číselná položka Kusy CADKON m (knihovna půdorysných a pohledových bloků) Nové siluety postav a zvířat. Zařazeny bloky krbů do skupiny Bydlení. Židle rozšířeny o židle barové. Nově umyvadlo, záchodová mísa a vozík pro invalidy. Sestavy rozšířeny o obdélníkový stůl se čtyřmi židlemi. Dynamický blok formátu výkresu zobrazuje značky pro skládání ve všech svých zobrazeních. Aktualizace knihoven výrobců stavebních prvků Aktualizace knihoven výrobců překladů a nosníkových stropů. Aktualizace knihovny výrobců střešních oken. Příklady zařazených bloků do knihovny CADKON-m Copyright 2012 AB Studio spol. s r.o

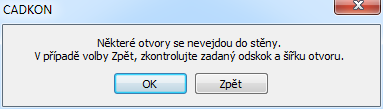

7 Opravy Pokud je vkládán otvor do stěny, jejíž hrany jsou z protiběžně kreslených úseček, tak při přepnutí zadání orientace Z vnějšku a Zevnitř, dojde k přehození směru zadání odskoku. V bublinách nelze mazat textové položky, data z roletek, po potvrzení hlášky o vymazání, zůstává text nadále v nabídce roletky. Celková součtová plocha místností v tabulce nebere v potaz nastavená zaokrouhlení jednotlivých ploch místností. Vymazání otvoru nelze provést v obloukové stěně. V některých případech kreslení otvorů s dveřmi je v náhledu chybně zobrazeno napojení hran stěn k obložkové zárubni. Při editaci otvoru s klenbou, který je bez výplně okna nebo dveří, se vždy nabídne otvor pravoúhlý. Chybné vykreslení otvoru s dveřmi, pokud je zvolen typ otvoru pravoúhlý s parapetem, kde stěna není dotažena k otvoru. Copyright 2012 AB Studio spol. s r.o
