1 Popis a funkce systému

2 Návod k obsluze: Příručka je členěna do deseti kapitol: Kapitola 1 - Úvod Přehled výrobků Základní ovládací prvky Součásti jednotlivých terminálů Master 8 Kapitola 2 - Instalace Přezkoušení (poškození při transportu) Pokyny pro instalaci Všeobecné pokyny Uvedení do provozu Vyplácení obsluhou Herní plán Základní herní parametry Ovládání přístroje 15 Kapitola 3 - Servisní menu Funkce Handpay Funkce Remote Servis účetnictví Nastavení Poslední hry Poslední účetní události 16 Kapitola 4 - Operátor Menu Hlavní účetnictví První strana Druhá strana Třetí strana Poslední účetní události Hry všeobecně Přístrojová analýza 18 Kapitola 5 - Odstranění chyb Zablokovaná mince Remote Handpay Akceptor bankovek Umístění v přístroji Funkce Odstranění závad Mincovník Umístění v přístroji Funkce Odstranění závad Mechanická počítadla Umístění v přístroji 23 2

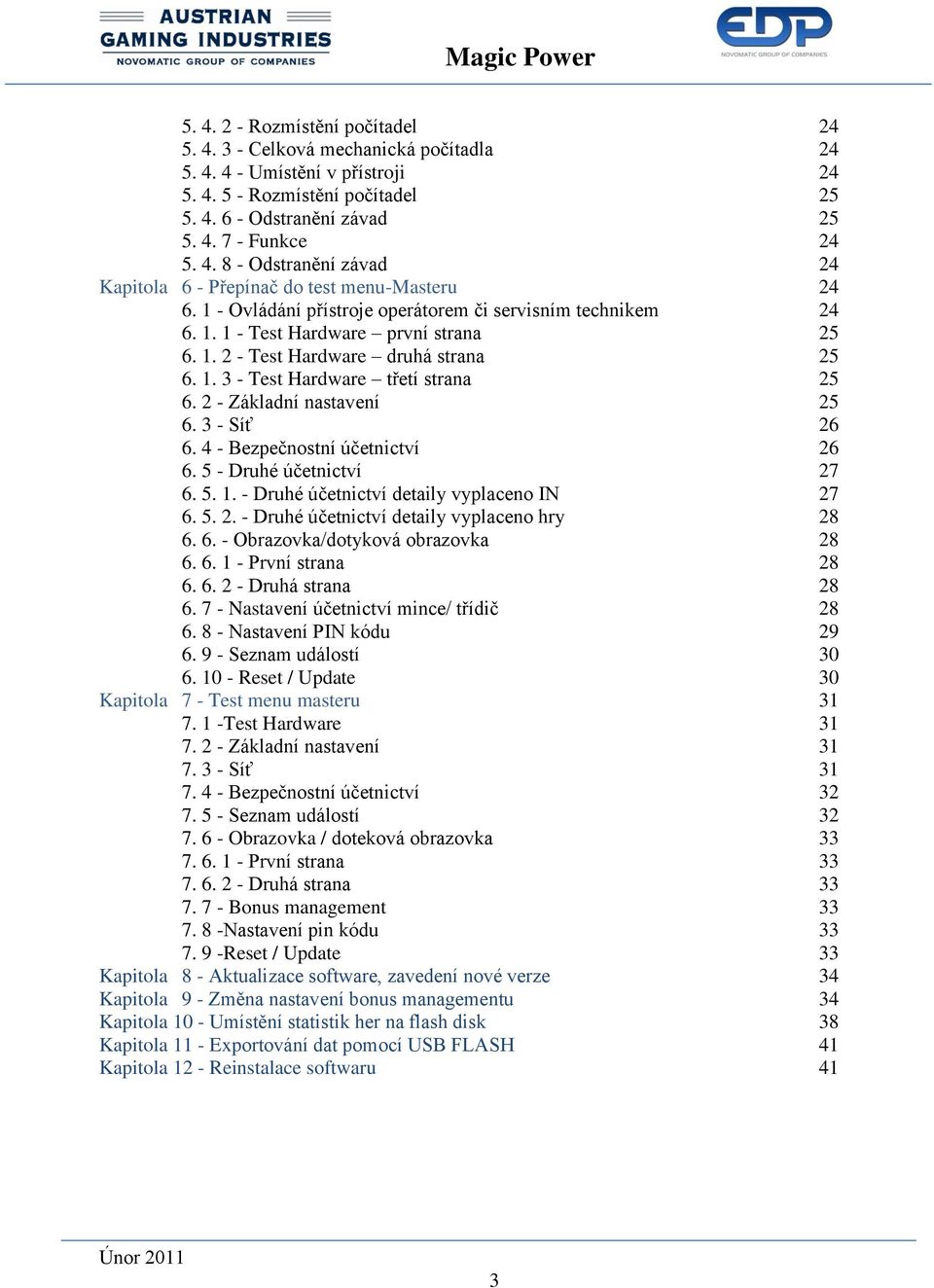

3 Rozmístění počítadel Celková mechanická počítadla Umístění v přístroji Rozmístění počítadel Odstranění závad Funkce Odstranění závad 24 Kapitola 6 - Přepínač do test menu-masteru Ovládání přístroje operátorem či servisním technikem Test Hardware první strana Test Hardware druhá strana Test Hardware třetí strana Základní nastavení Síť Bezpečnostní účetnictví Druhé účetnictví Druhé účetnictví detaily vyplaceno IN Druhé účetnictví detaily vyplaceno hry Obrazovka/dotyková obrazovka První strana Druhá strana Nastavení účetnictví mince/ třídič Nastavení PIN kódu Seznam událostí Reset / Update 30 Kapitola 7 - Test menu masteru Test Hardware Základní nastavení Síť Bezpečnostní účetnictví Seznam událostí Obrazovka / doteková obrazovka První strana Druhá strana Bonus management Nastavení pin kódu Reset / Update 33 Kapitola 8 - Aktualizace software, zavedení nové verze 34 Kapitola 9 - Změna nastavení bonus managementu 34 Kapitola 10 - Umístění statistik her na flash disk 38 Kapitola 11 - Exportování dat pomocí USB FLASH 41 Kapitola 12 - Reinstalace softwaru 41 3

4 Kapitola 1 - Úvod Magic Power je funkčně nedělitelné vícemístné technické zařízení (dále jen VTZ) tvořené centrální jednotkou MASTER a třemi fyzicky spojenými herními místy obsluhovanými přímo sázejícími. Každé herní místo nabízí hráči devět válcových videoher a kromě toho je systém vybaven bonusovou hrou společnou pro všechna herní místa. Centrální jednotka MASTER koordinuje součinnost s jednotlivými herními místy a prostřednictvím generátoru náhodných čísel vygeneruje vždy po padlém a vyplaceném Bonusu nové náhodné číslo hranici, po jejíž dosažení padne další bonus. Každý z terminálů má svůj vlastní generátor náhody (RNG), který zajišťuje náhodnost herních procesů stroje. Obr. I. 1. 4

5 Vrchní část VTZ (topper) je variabilní nejen svoji formou, ale i umístěním. Topper může být umístěn jednak nad trojicí terminálů, ale i mimo VTZ (např. pověšen na zdi, připevněn na otáčející se konstrukci, apod.). Topper obsahuje zobrazovací zařízení - plochý LCD displej a světelný nebo iluminační panel. Tato vrchní část VTZ zobrazuje aktuální výši bonusu a světelnými efekty reaguje na průběh hry a vyplacený bonus. Vícemístné technické zařízení (VTZ) Magic Power lze provozovat pouze po připojení do systému Datafound který splňuje požadavky vyhlášky 50 odst. 3 zákona č. 202/1990 Sb., o loteriích a jiných podobných hrách, ve znění pozdějších předpisů. Hlavní funkcí tohoto systému je monitorování aktuálních finančních dat celkových stavů počítadel, a jejich následné ukládání, archivování a zpřístupnění pověřeným zaměstnancům státní správy, (místně) příslušnému Finančnímu úřadu, popř. provozovateli VTZ. Kapitola PŘEHLED VÝROBKU Název: Typ výrobku: Styl skříně Rozměry skříní Možnosti Sázek Jackpot Manipulace s mincemi: MAGIC POWER Vícemístné technické zařízení 3 x FV637 Šířka: 2795 mm Výška: 2365 mm Hloubka: 610 mm Váha: 550kg. 2 až 500,- Kč max. výhra ze hry ,- Kč Výrobce EDP Akceptor bankovek: EBA 21 Dle nastavení Mechanická počítadla: Ano 5

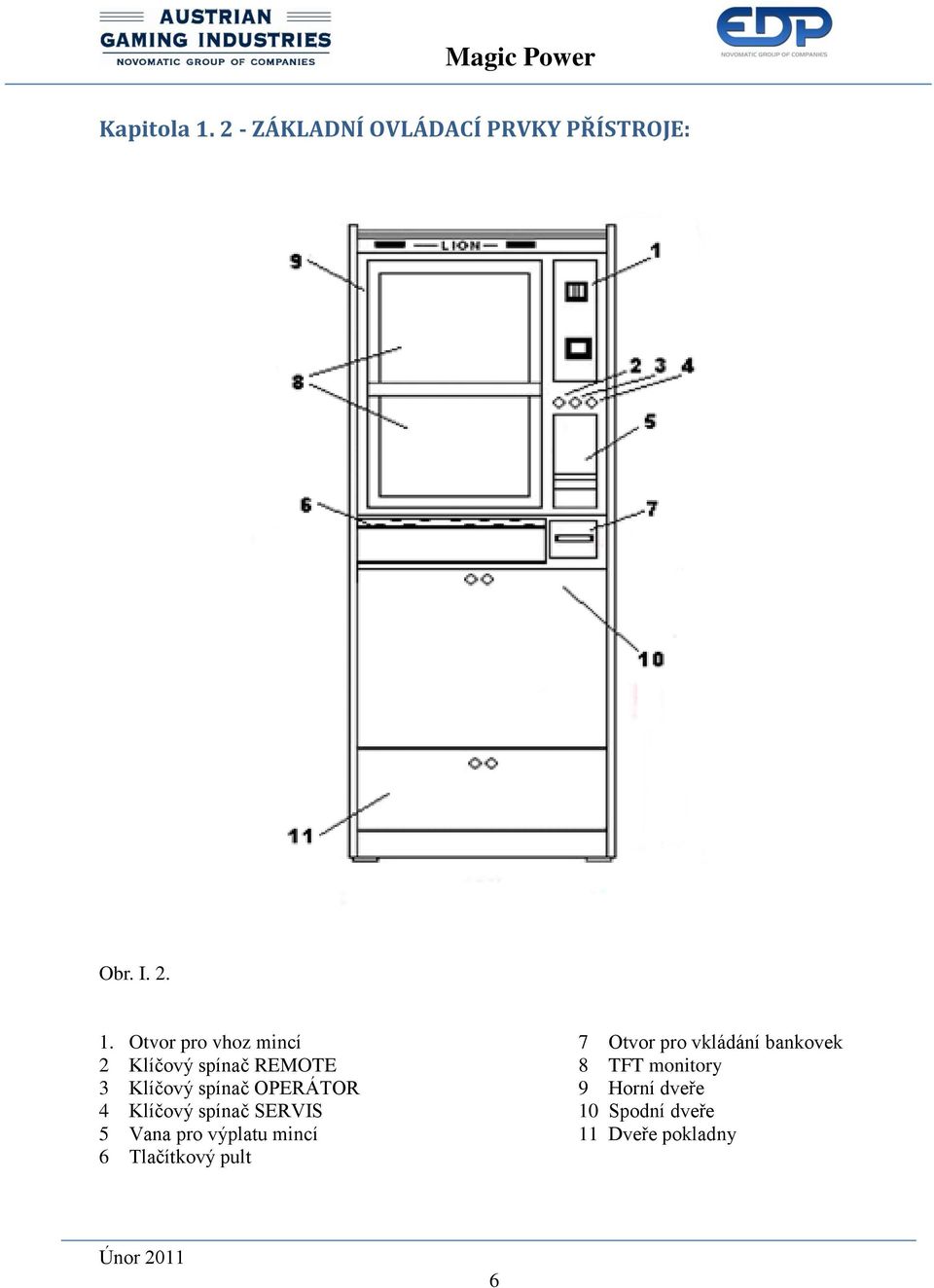

6 Kapitola ZÁKLADNÍ OVLÁDACÍ PRVKY PŘÍSTROJE: Obr. I Otvor pro vhoz mincí 7 Otvor pro vkládání bankovek 2 Klíčový spínač REMOTE 8 TFT monitory 3 Klíčový spínač OPERÁTOR 9 Horní dveře 4 Klíčový spínač SERVIS 10 Spodní dveře 5 Vana pro výplatu mincí 11 Dveře pokladny 6 Tlačítkový pult 6

7 Kapitola SOUČÁSTI JEDNOTLIVÝCH TERMINÁLŮ: Obr. I. 3. Součásti Terminálu 1 a 3 A Mincovník G Mechanická počítadla B Hopper H PC C Reproduktory I Hlavní síťový zdroj D Horní TFT displej J Hlavní spínač s pojistkou E Dolní TFT displej K Dveře pokladny F Akceptor bankovek Součásti terminálu 2 s jednotkou MASTER A Mincovník K Dveře pokladny B Hopper L Celková mechanická počítadla C Reproduktory M Jednotka MASTER D Horní displej touchscreen N Switch vnitřní počítačové sítě E Dolní TFT displej O Síťový zdroj jednotky F Akceptor bankovek MASTER G Mechanická počítadla P KVM switch přepínání H PC stroje obrazovky I Síťový zdroj pro terminál Q Hlavní spínač s pojistkou J Hlavní spínač s pojistkou obrazu R Test switch- přepnutí do menu 7

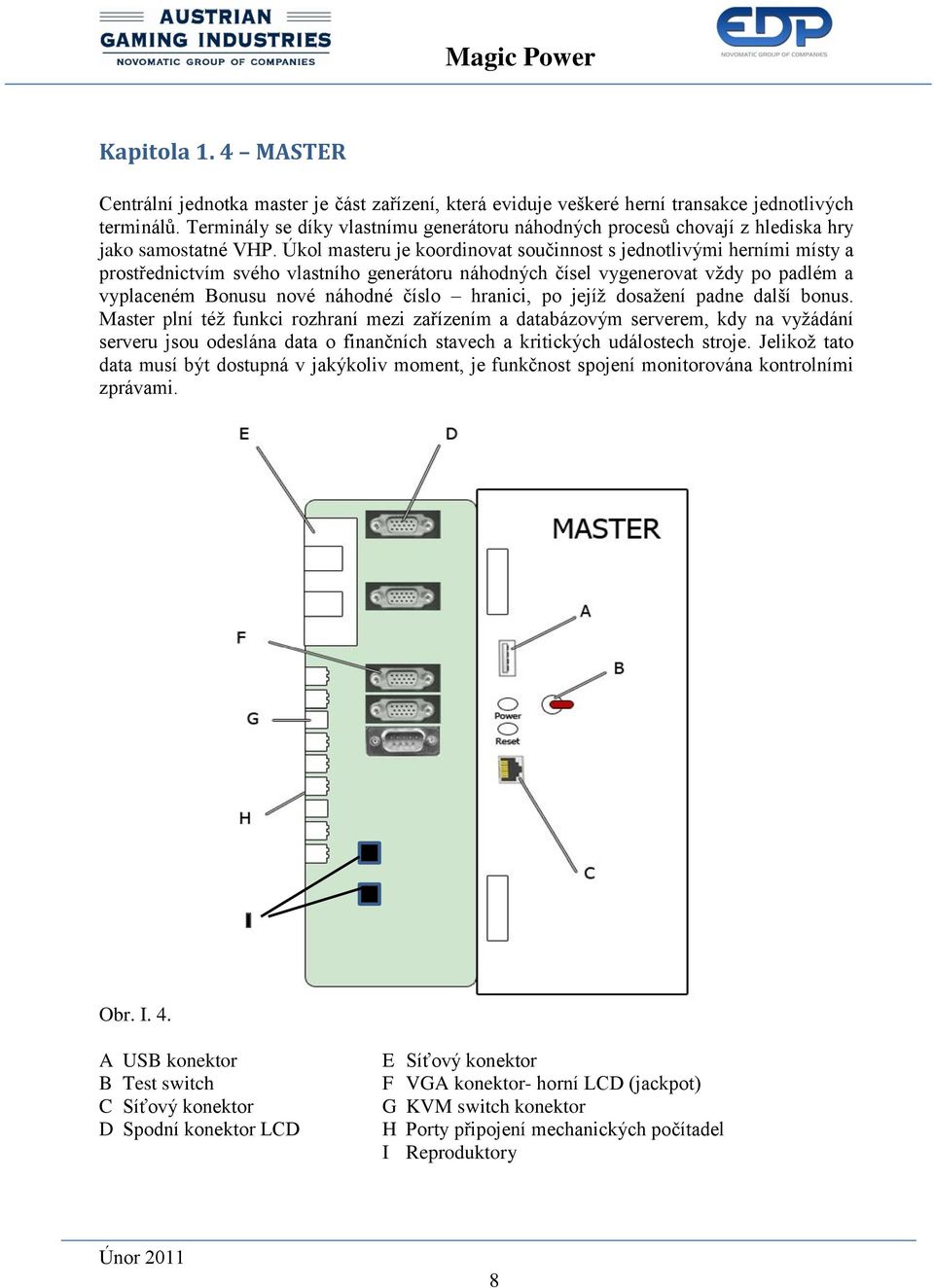

8 Kapitola 1. 4 MASTER Centrální jednotka master je část zařízení, která eviduje veškeré herní transakce jednotlivých terminálů. Terminály se díky vlastnímu generátoru náhodných procesů chovají z hlediska hry jako samostatné VHP. Úkol masteru je koordinovat součinnost s jednotlivými herními místy a prostřednictvím svého vlastního generátoru náhodných čísel vygenerovat vždy po padlém a vyplaceném Bonusu nové náhodné číslo hranici, po jejíž dosažení padne další bonus. Master plní též funkci rozhraní mezi zařízením a databázovým serverem, kdy na vyžádání serveru jsou odeslána data o finančních stavech a kritických událostech stroje. Jelikož tato data musí být dostupná v jakýkoliv moment, je funkčnost spojení monitorována kontrolními zprávami. I Obr. I. 4. A USB konektor B Test switch C Síťový konektor D Spodní konektor LCD E Síťový konektor F VGA konektor- horní LCD (jackpot) G KVM switch konektor H Porty připojení mechanických počítadel I Reproduktory 8

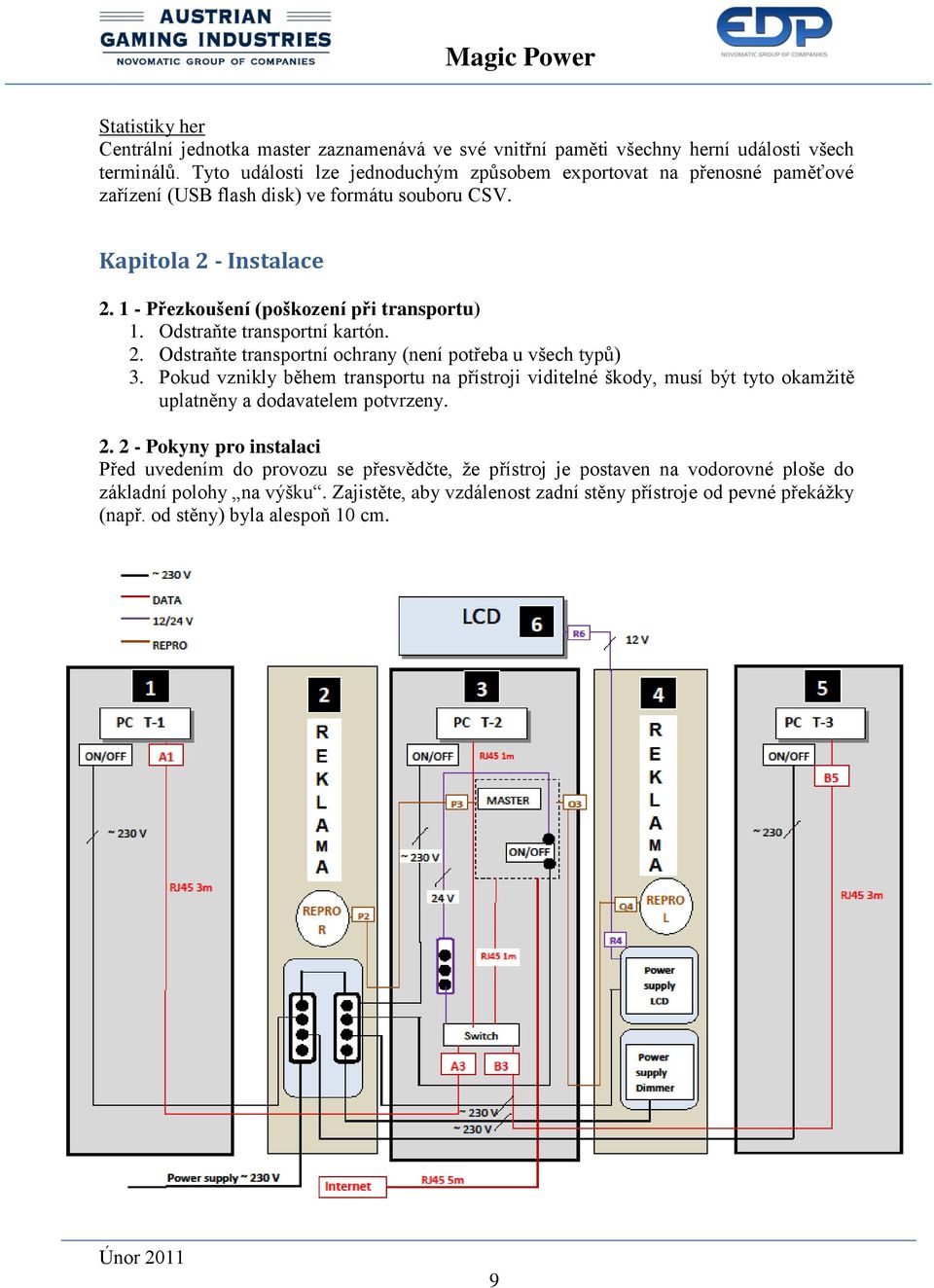

9 Statistiky her Centrální jednotka master zaznamenává ve své vnitřní paměti všechny herní události všech terminálů. Tyto události lze jednoduchým způsobem exportovat na přenosné paměťové zařízení (USB flash disk) ve formátu souboru CSV. Kapitola 2 - Instalace Přezkoušení (poškození při transportu) 1. Odstraňte transportní kartón. 2. Odstraňte transportní ochrany (není potřeba u všech typů) 3. Pokud vznikly během transportu na přístroji viditelné škody, musí být tyto okamžitě uplatněny a dodavatelem potvrzeny Pokyny pro instalaci Před uvedením do provozu se přesvědčte, že přístroj je postaven na vodorovné ploše do základní polohy na výšku. Zajistěte, aby vzdálenost zadní stěny přístroje od pevné překážky (např. od stěny) byla alespoň 10 cm. 9

10 10

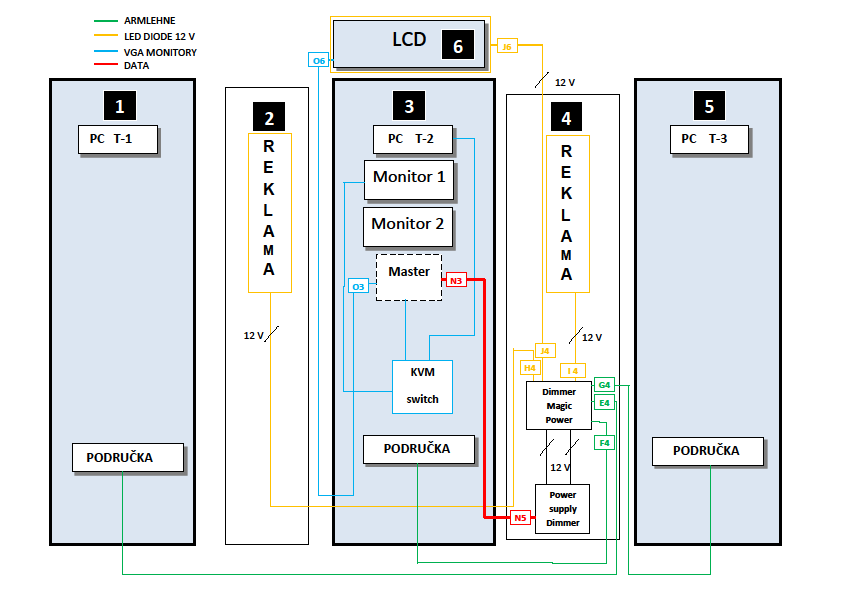

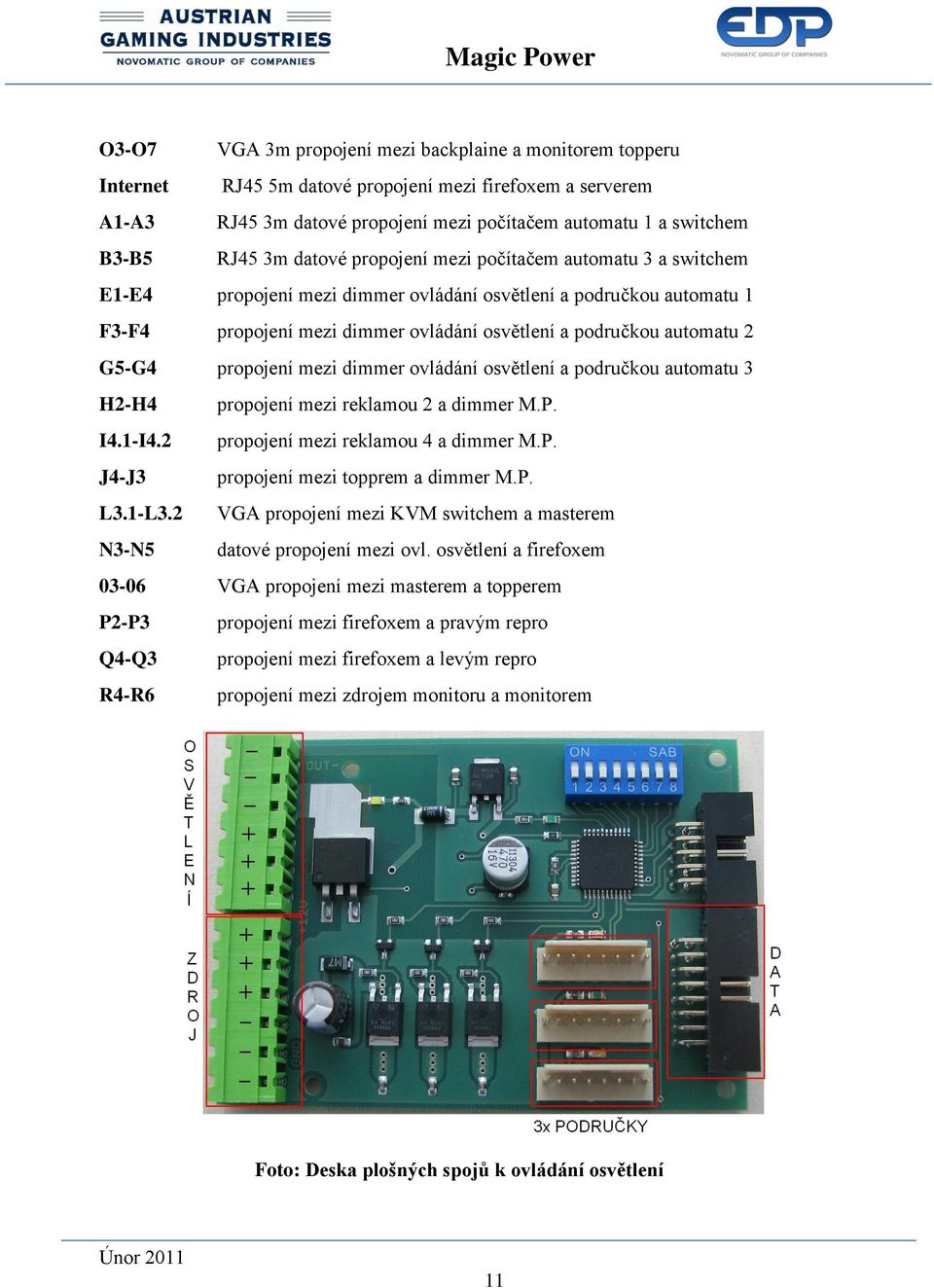

11 O3-O7 VGA 3m propojení mezi backplaine a monitorem topperu Internet RJ45 5m datové propojení mezi firefoxem a serverem A1-A3 RJ45 3m datové propojení mezi počítačem automatu 1 a switchem B3-B5 RJ45 3m datové propojení mezi počítačem automatu 3 a switchem E1-E4 propojení mezi dimmer ovládání osvětlení a područkou automatu 1 F3-F4 propojení mezi dimmer ovládání osvětlení a područkou automatu 2 G5-G4 propojení mezi dimmer ovládání osvětlení a područkou automatu 3 H2-H4 propojení mezi reklamou 2 a dimmer M.P. I4.1-I4.2 propojení mezi reklamou 4 a dimmer M.P. J4-J3 propojení mezi topprem a dimmer M.P. L3.1-L3.2 VGA propojení mezi KVM switchem a masterem N3-N5 datové propojení mezi ovl. osvětlení a firefoxem VGA propojení mezi masterem a topperem P2-P3 propojení mezi firefoxem a pravým repro Q4-Q3 propojení mezi firefoxem a levým repro R4-R6 propojení mezi zdrojem monitoru a monitorem Foto: Deska plošných spojů k ovládání osvětlení 11

12 Všeobecné pokyny 1. Nikdy neotvírejte přístroj násilím. Přístroj obsahuje díly, které lze opravit pouze na základě odborných zkušeností. Proto se vždy obraťte na speciálně vyškolený personál. 2. Drážky nebo jiné otvory na bočních stěnách a dně skříně slouží k odvětrávání přístroje. Zajistěte, aby z důvodu přehřátí nebo narušení funkčnosti přístroje v žádném případě nedošlo k ucpání nebo zakrytí těchto otvorů. 3. Nezasouvejte uvedenými otvory do vnitřní části přístroje žádné předměty. 4. Nedovolte, aby se přístroj dostal do styku s tekutinami jako voda, káva, víno apod. Dojde-li však přesto k této situaci, nechte přístroj překontrolovat odborným pracovníkem. 5. Nevystavujte přístroj dešti, teplotám vyšším než 50 C nebo vlhkosti vzduchu vyšší než 95%. Dbejte, aby přístroj nebyl umístěn u topného tělesa blíže než 30 cm. 6. Doporučená provozní teplota přístroje je 10 až 40 C. Je-li přístroj vystaven nižším teplotám, počkejte před uvedením do provozu, dokud se přístroj nepřizpůsobí okolní teplotě. Zejména je třeba dbát na to, aby přístroj byl před uvedením do provozu suchý. Výrobce doporučuje počkat alespoň 24 hodin. Budou-li tyto pokyny přesně dodržovány a o přístroj podle jeho určení pečováno a s ním zacházeno, odpovídá to běžnému bezpečnostnímu standardu. Výrobce se vůči vlastníkovi přístroje zříká jakýchkoliv povinností vyplývajících ze záruk v případě, že přístroj byl užíván v rozporu s pokyny uvedenými v této příručce nebo v rozporu s obvyklým užíváním přístroje! Přístroj lze bezpečně odpojit od napětí pouze vytažením přívodního kabelu ze zásuvky. Pozor! Následující servisní instrukce jsou určeny pouze pro kvalifikovaný a školený personál. Pro zamezení poškození přístroje nebo poranění osob, provádějte výhradně činnosti uvedené v této příručce Uvedení do provozu: 1. Před zapnutím přístroje zkontrolujte napětí sítě. Přístroj je určen pro střídavé napětí ~230 V± 10%. Ujistěte se, že provozní napětí sítě souhlasí s údaji uvedenými na přístroji. 2. Přístroj je vybaven zemnící svorkou. Ujistěte se proto, zda i vaše elektrická síť je touto zemnící svorkou vybavena. 3. Síťovou zástrčku zasuňte do zásuvky ~230 V 50 Hz a otevřete spodní přední dveře a zapněte síťový spínač. 4. Zajistěte síťové spojení se serverem ve společnosti EDP s.r.o., Komořany 146, (nasměrování portu routeru, nastavení IP adresy VTZ, propojení VTZ s routerem). 5. Uzavřete dvířka přístroje. 6. Po krátkém automatickém testování je přístroj připraven k provozu. 7. Připište žádaný kredit a nastartujte zvolenou hru. 12

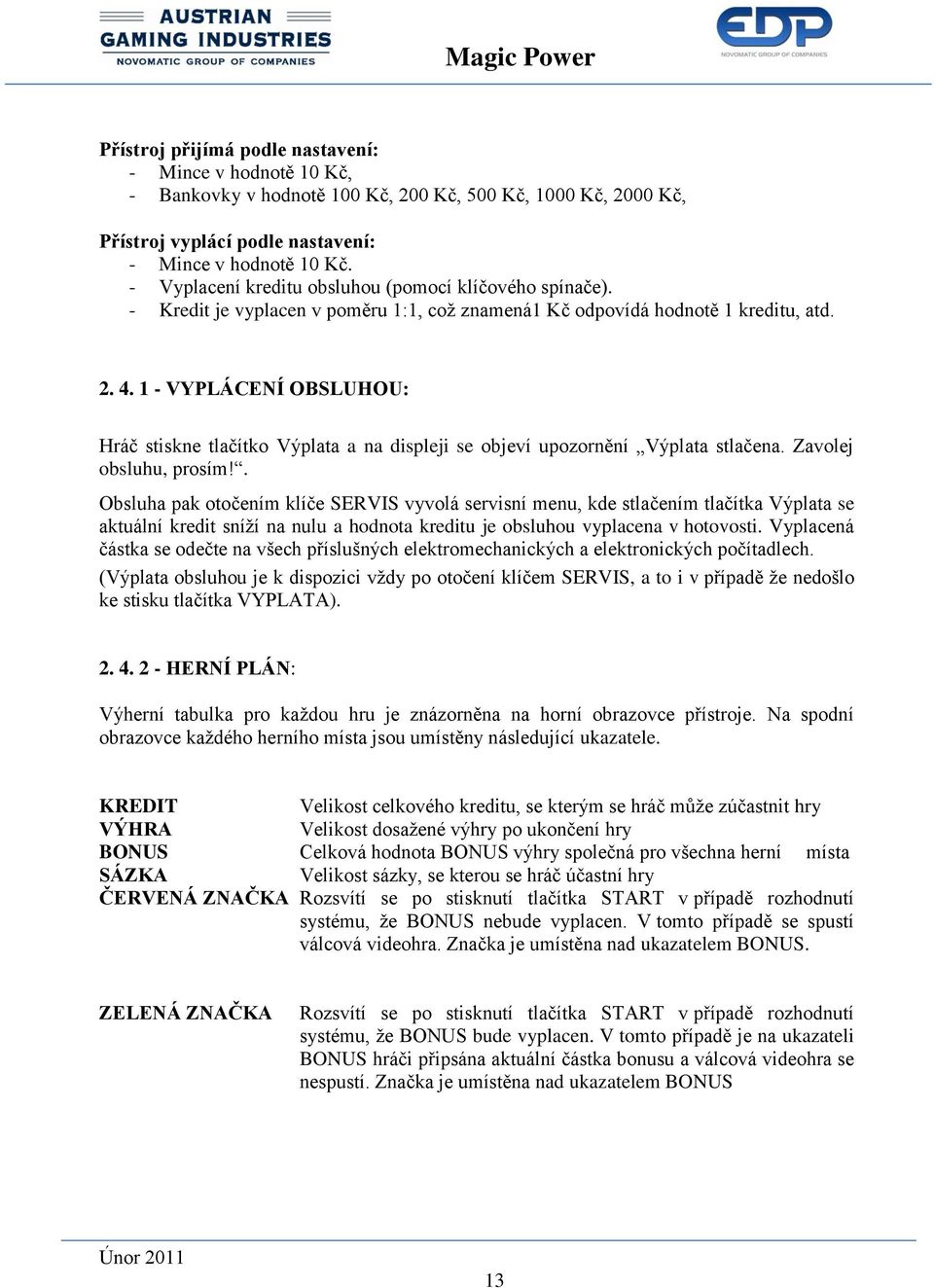

13 Přístroj přijímá podle nastavení: - Mince v hodnotě 10 Kč, - Bankovky v hodnotě 100 Kč, 200 Kč, 500 Kč, 1000 Kč, 2000 Kč, Přístroj vyplácí podle nastavení: - Mince v hodnotě 10 Kč. - Vyplacení kreditu obsluhou (pomocí klíčového spínače). - Kredit je vyplacen v poměru 1:1, což znamená1 Kč odpovídá hodnotě 1 kreditu, atd VYPLÁCENÍ OBSLUHOU: Hráč stiskne tlačítko Výplata a na displeji se objeví upozornění Výplata stlačena. Zavolej obsluhu, prosím!. Obsluha pak otočením klíče SERVIS vyvolá servisní menu, kde stlačením tlačítka Výplata se aktuální kredit sníží na nulu a hodnota kreditu je obsluhou vyplacena v hotovosti. Vyplacená částka se odečte na všech příslušných elektromechanických a elektronických počítadlech. (Výplata obsluhou je k dispozici vždy po otočení klíčem SERVIS, a to i v případě že nedošlo ke stisku tlačítka VYPLATA) HERNÍ PLÁN: Výherní tabulka pro každou hru je znázorněna na horní obrazovce přístroje. Na spodní obrazovce každého herního místa jsou umístěny následující ukazatele. KREDIT Velikost celkového kreditu, se kterým se hráč může zúčastnit hry VÝHRA Velikost dosažené výhry po ukončení hry BONUS Celková hodnota BONUS výhry společná pro všechna herní místa SÁZKA Velikost sázky, se kterou se hráč účastní hry ČERVENÁ ZNAČKA Rozsvítí se po stisknutí tlačítka START v případě rozhodnutí systému, že BONUS nebude vyplacen. V tomto případě se spustí válcová videohra. Značka je umístěna nad ukazatelem BONUS. ZELENÁ ZNAČKA Rozsvítí se po stisknutí tlačítka START v případě rozhodnutí systému, že BONUS bude vyplacen. V tomto případě je na ukazateli BONUS hráči připsána aktuální částka bonusu a válcová videohra se nespustí. Značka je umístěna nad ukazatelem BONUS 13

14 Ve spodní části obrazovky jsou umístěna dotyková tlačítka: REŽIM ZÁKLADNÍ MENU : TLAČÍTKO ČESKY TLAČÍTKO VÝPLATA REŽIM HRA : VSADIT/LOSOVAT START/AUTOMATICKÁ HRA/BRÁT ZPĚT výběr jazyka vyplacení kreditu nastavení aktuální výše sázky/ riskování výhry (u některých her) spuštění hry/ připsání výhry do kreditu návrat do hlavního menu 14

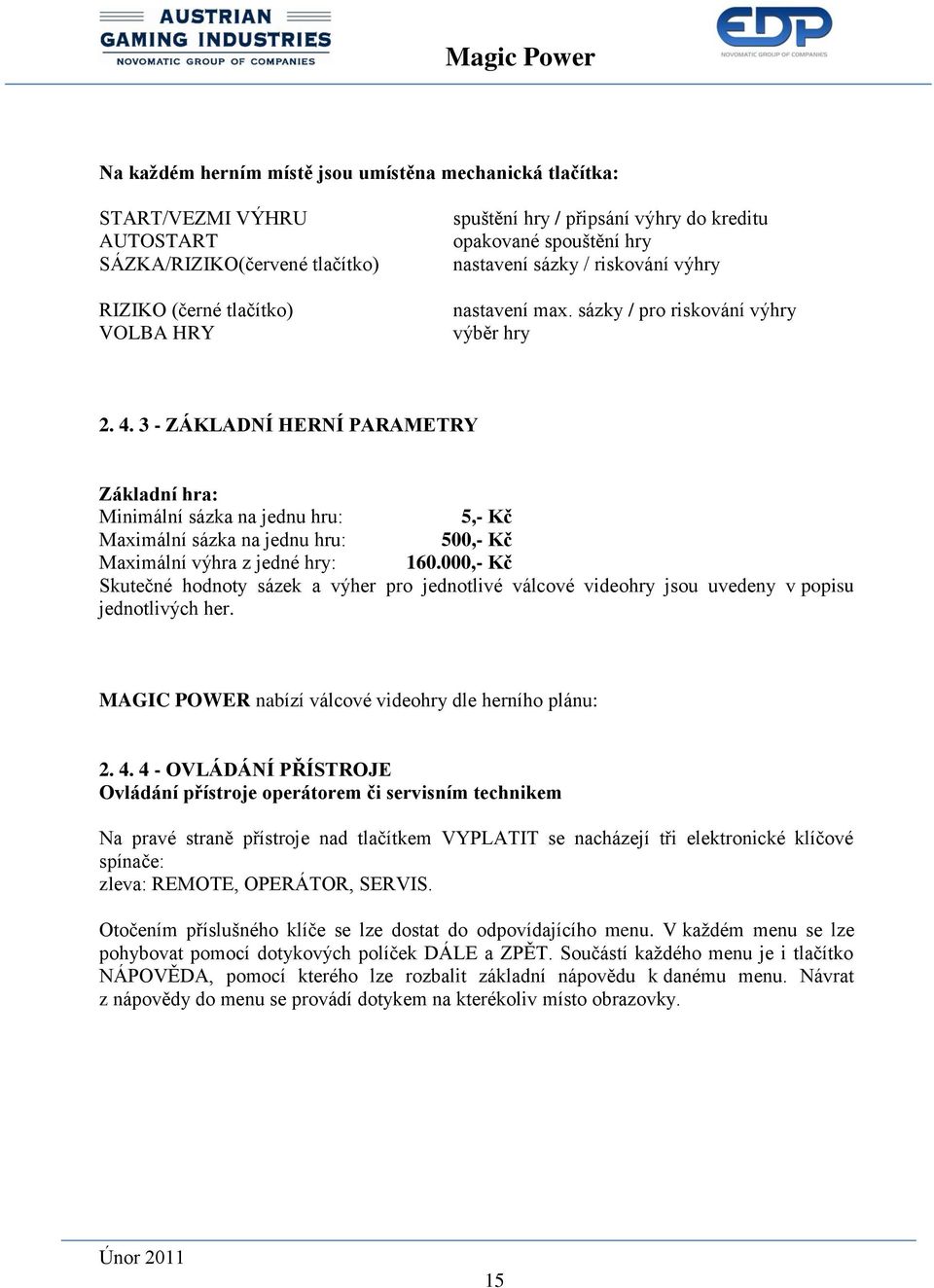

15 Na každém herním místě jsou umístěna mechanická tlačítka: START/VEZMI VÝHRU AUTOSTART SÁZKA/RIZIKO(červené tlačítko) RIZIKO (černé tlačítko) VOLBA HRY spuštění hry / připsání výhry do kreditu opakované spouštění hry nastavení sázky / riskování výhry nastavení max. sázky / pro riskování výhry výběr hry ZÁKLADNÍ HERNÍ PARAMETRY Základní hra: Minimální sázka na jednu hru: 5,- Kč Maximální sázka na jednu hru: 500,- Kč Maximální výhra z jedné hry: ,- Kč Skutečné hodnoty sázek a výher pro jednotlivé válcové videohry jsou uvedeny v popisu jednotlivých her. MAGIC POWER nabízí válcové videohry dle herního plánu: OVLÁDÁNÍ PŘÍSTROJE Ovládání přístroje operátorem či servisním technikem Na pravé straně přístroje nad tlačítkem VYPLATIT se nacházejí tři elektronické klíčové spínače: zleva: REMOTE, OPERÁTOR, SERVIS. Otočením příslušného klíče se lze dostat do odpovídajícího menu. V každém menu se lze pohybovat pomocí dotykových políček DÁLE a ZPĚT. Součástí každého menu je i tlačítko NÁPOVĚDA, pomocí kterého lze rozbalit základní nápovědu k danému menu. Návrat z nápovědy do menu se provádí dotykem na kterékoliv místo obrazovky. 15

16 Kapitola 3 - SERVISNÍ MENU Do servisního menu se lze dostat aktivováním elektronického klíčového spínače SERVIS. Na první stránce lze provést základní servisní úkony Funkce Handpay Stisknutím dotykového políčka VÝPLATA se uvedený kredit vyplatí Funkce Remote: Přístroj lze bezhotovostně nakreditovat pomocí dotykových políček +10,-, +50,-, +100,- a ,-, kde lze zvyšovat kredit po krocích 10,- Kč, 50,- Kč, 100,- Kč a 1.000,- Kč. Z výroby je funkce REMOTE zakázána. Na první stránce servisního menu se dále nacházejí dotyková tlačítka: SERVIS ÚČETNICTVÍ NASTAVENÍ POSLEDNÍ HRY POSLEDNÍ ÚČETNÍ UDÁLOSTI SERVIS ÚČETNICTVÍ Zobrazuje nastavení servisu účetnictví Remote Výplata (servis) Celková hodnota kreditů zaúčtovaných pomocí funkce Remote. Celková hodnota kreditů vyplacených pomocí funkce Handpay NASTAVENÍ Zde lze nastavit hlasitost přístroje. GAMEPLAY- obsluha pomocí klíče, může zakázat spuštění hry POSLEDNÍ HRY Na této straně mohou být vyvolány poslední hry a jejich stav. Úplně poslední hra je vyznačena v dolní části obrazovky. Poslední stavy jednotlivých her lze získat výběrem příslušné hry. Historie je omezena na 25. odehraných her, pro každou jednotlivou hru POSLEDNÍ ÚČETNÍ UDÁLOSTI Na této straně lze vyvolat historii přístroje ohledně příjmů a výplaty peněz. 16

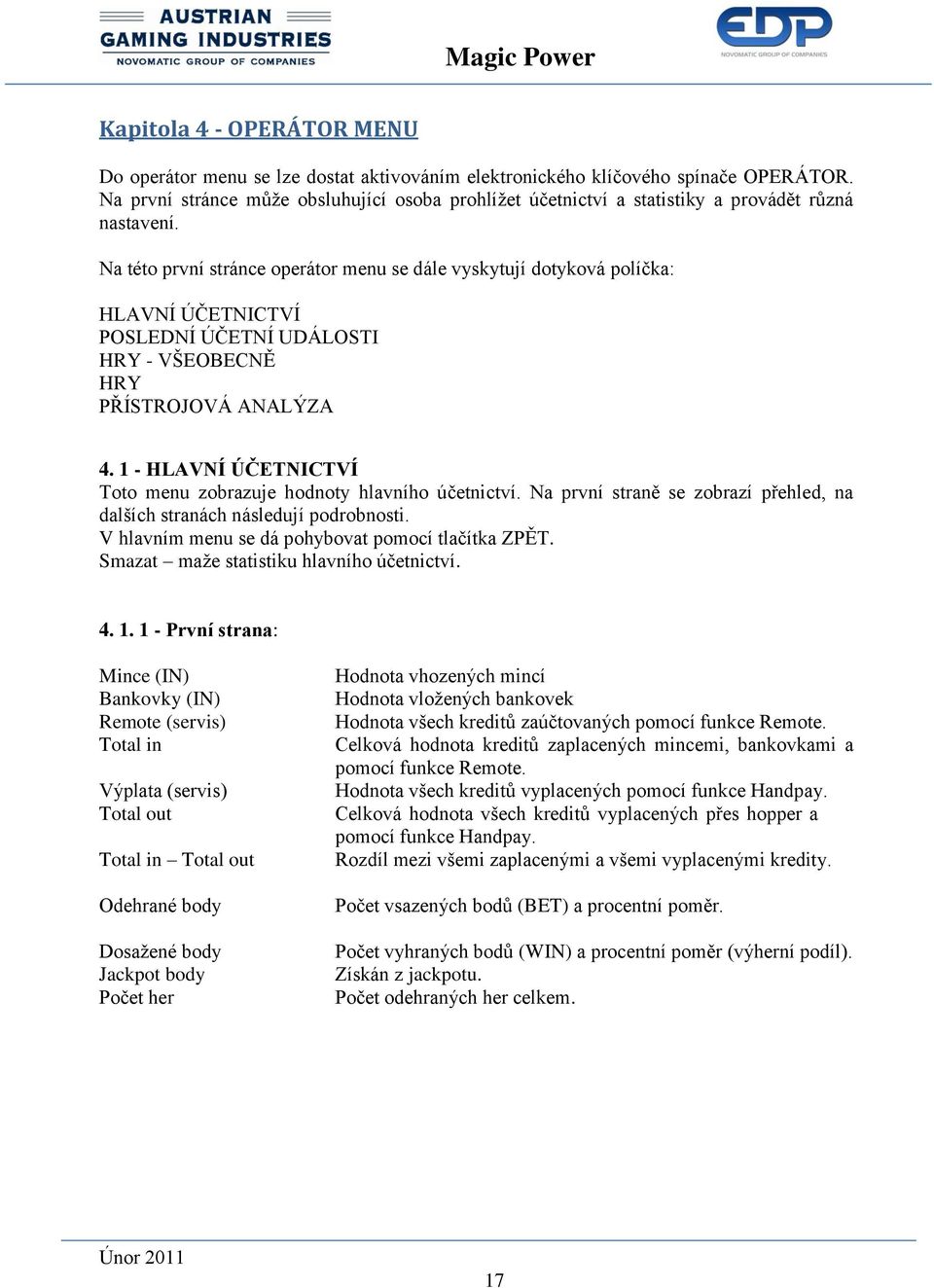

17 Kapitola 4 - OPERÁTOR MENU Do operátor menu se lze dostat aktivováním elektronického klíčového spínače OPERÁTOR. Na první stránce může obsluhující osoba prohlížet účetnictví a statistiky a provádět různá nastavení. Na této první stránce operátor menu se dále vyskytují dotyková políčka: HLAVNÍ ÚČETNICTVÍ POSLEDNÍ ÚČETNÍ UDÁLOSTI HRY - VŠEOBECNĚ HRY PŘÍSTROJOVÁ ANALÝZA HLAVNÍ ÚČETNICTVÍ Toto menu zobrazuje hodnoty hlavního účetnictví. Na první straně se zobrazí přehled, na dalších stranách následují podrobnosti. V hlavním menu se dá pohybovat pomocí tlačítka ZPĚT. Smazat maže statistiku hlavního účetnictví První strana: Mince (IN) Bankovky (IN) Remote (servis) Total in Výplata (servis) Total out Total in Total out Odehrané body Dosažené body Jackpot body Počet her Hodnota vhozených mincí Hodnota vložených bankovek Hodnota všech kreditů zaúčtovaných pomocí funkce Remote. Celková hodnota kreditů zaplacených mincemi, bankovkami a pomocí funkce Remote. Hodnota všech kreditů vyplacených pomocí funkce Handpay. Celková hodnota všech kreditů vyplacených přes hopper a pomocí funkce Handpay. Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. Počet vsazených bodů (BET) a procentní poměr. Počet vyhraných bodů (WIN) a procentní poměr (výherní podíl). Získán z jackpotu. Počet odehraných her celkem. 17

18 Druhá strana: Zde se zobrazí kredity zaplacené mincemi, bankovkami. Mince A Počet, typ a celková hodnota mincí vhozených do kanálu A. Bankovka A Počet, typ a celková hodnota bankovek vložených do kanálu A. Bankovka B Počet, typ a celková hodnota bankovek vložených do kanálu B. Bankovka C Počet, typ a celková hodnota bankovek vložených do kanálu C. Bankovka D Počet, typ a celková hodnota bankovek vložených do kanálu D. Remote Celková hodnota kreditů zaúčtovaných pomocí funkce REMOTE Třetí strana Detaily vyplacení her POSLEDNÍ ÚČETNÍ UDÁLOSTI Na této straně lze vyvolat historii přístroje ohledně příjmů a výplaty peněz HRY VŠEOBECNĚ Zde lze nastavit podmínky pro všechny hry. Automatická hra jestliže, je zapnuto tlačítko automatický start. Nastavení her - Zapnuto - Vypnuto Sázka nastavení minimální hodnoty sázky pro danou hru. Seven nastavení grafiky. V tomto menu lze aktivovat jednotlivé hry, či případně skupiny her. Lze zde zároveň upravit vzhled obrazovky s nabídkou her PŘÍSTROJOVÁ ANALÝZA Toto menu zobrazuje hodnoty přístrojové analýzy. V tomto menu jsou sčítána a časově zaznamenávána zapnutí přístroje, otevírání dvířek a aktivace různých stavů. PřístrojPočet a celková doba zapnutí přístroje. Dvířka přístroje (otevření) Počet a celková doba otevření dvířek přístroje. Dvířka pokladny Počet a celková doba otevření dvířek pokladny. Hra Počet a celková doba her. Door open Dveře jsou otevřené. Test Počet a celková doba režimu test. Operátor Počet a celková doba aktivování klíčového spínače operátor. Servis Počet a celková doba aktivování klíčového spínače servis. Od zapnutí Počet a celková doba od zapnutí přístroje. 18

19 Kapitola 5 - ODSTRANĚNÍ CHYB Chybové hlášení při startu: MEMORY TEST FAIL Chyba Příčina Odstranění Paměťové moduly Vyměňte PC jsou vadné Chybové hlášení při startu: DISK BOOT FAILURE Bílá obrazovka Po výměně PC již dotyková obrazovka nefunguje Dotyková obrazovka funguje jen částečně Dotyková obrazovka nefunguje a/nebo LED kontrolka na zadní straně PC bliká. Po zahřátí ukazuje monitor horizontální čáry Žádná funkce Žádný obraz Žádný zvuk Výměnný rám klíčového spínače se nezasunul Grafická karta je vadná Dotyková obrazovka zřejmě není seřízena Spojení mezi PC a dotykovou obrazovkou je vadné. Chybné uzemnění Ovládací prvek dotykové obrazovky nebo kabel je vadný Špatné nastavení synchronizace monitoru. Síťová zástrčka není zastrčena Síťový spínač není zapnutý Hlavní pojistka je vadná K monitoru není připojena síťová šňůra. Videokabel monitoru není připojen Monitor je vadný Ovládací prvek hlasitosti není otočen Audiokabel není připojen Reproduktor je vadný 19 Klíčový spínač zasuňte do výměnného rámu. Vyměňte PC Seřiďte dotykovou obrazovku. Vyměňte spojovací kabel, překontrolujte uzemnění přístroje Překontrolujte spojení kabelu mezi PC a dotykovou obrazovkou, vyměňte kabel nebo ovládací prvek. Nastavte ovládací prvek synchronizace na monitoru. Zastrčte síťovou zástrčku Zapněte síťový vypínač Vyměňte pojistku Překontrolujte napájení monitoru a síťovou šňůru Připojte videokabel monitoru Vyměňte monitor. Otočte hlasitost Připojte audiokabel Vyměňte reproduktor Chybové hlášení na Ztráta spojení V případě potřeby

20 všech třech strojích chyba spojení Chybové hlášení na jednom stroji Nefunguje jedno nebo více tlačítek Horní LCD nezobrazuje bonus Mince jsou špatně přepočítávány Vhozené mince propadávají s datovým serverem Ztráta spojení stroje s MASTEREM Plochý konektor není zastrčen Tlačítka nejsou správně smontována nebo jsou vadná LCD není připojeno do el. energie, nebo není připojen k MASTERU Hodnota kreditu je špatně nastavena Mincovník je bez napětí Mincovník je znečištěný Mincovní kanál je špatně naprogramován Mincovník je vadný Mincovník je znečištěný kontaktujte dispečink servisu Kontrola spojení stroje s MASTEREM, kontrola funkce switche Překontrolujte konektor Překontrolujte tlačítka nebo je vyměňte Zkontrolujte napájení LCD, zkontrolujte spojení s MASTEREM Překontrolujte nastavení programu Překontrolujte zdroj napětí Vyčistěte mincovník Změňte programování Vyměňte mincovník Špatné přijímání Vyčistěte mincovník mincí Počítadla nefungují Počítadla jsou vadná Vyměňte počítadla 20

21 ZABLOKOVANÁ MINCE - otevřete dvířka přístroje - odstraňte zablokovanou minci - uzavřete dvířka - po zapnutí přístroj dále vyplácí Remote (zadáváni kreditu pomocí klíčového spínače OBSLUHA) Remote je možný pouze po ukončení hry 1. Otočte klíčovým spínačem SERVIS. 2. Pomocí uvedených tlačítek nastavte požadovaný kredit. 3. Zvolený kredit je automaticky registrován na počítadle Remote. 4. Vyjměte klíčový spínač SERVIS. 5. Přístroj se uvede opět do režimu HRA. Funkce Remote může být použita pouze v případě, pokud byla aktivována v konfiguraci přístroje. Výrobce doporučuje vypnout zadávání kreditu pomocí klíčového spínače SERVIS. Výrobce v žádném případě nepřebírá odpovědnost za zneužití funkce REMOTE. 21

22 Pozor. V zemích, kde je funkce Remote ze zákona zakázána, nesmí být tato aktivována Handpay (ruční vyplacení kreditu pomocí klíče SERVIS) Na displeji CREDIT je zobrazena částka k výplatě pomocí Handpay. 1.Aktivujte klíčový spínač SERVIS 2.Stiskněte tlačítko VÝPLATA 3.Vyjměte klíčový spínač SERVIS 4.Přístroj se uvede opět do režimu HRA. Funkce Handpay může být použita pouze v případě, pokud byla aktivována v konfiguraci přístroje AKCEPTOR BANKOVEK Umístění v přístroji Umístění akceptoru bankovek v přístroji je patrné z obrázku I Funkce Typ: EBA 21 Akceptor bankovek je pevně naprogramován na přijímání českých bankovek v hodnotě 50,100, 200, 500, 1000 a 2000Kč, což odpovídá vkladu 100, 200, 500, 1000 a 2000 kreditů Odstranění závad 1. Odpojte přístroj od napájení a otevřete hlavní dvířka přístroje. Vyklopte přední kryt s tlačítkovým pultem a klíčovými spínači. 2. Zkontrolujte správnou polohu akceptoru bankovek v držáku. 3. Zkontrolujte připojení propojovacích kabelů akceptoru bankovek 4. Překontrolujte čistotu vstupních dílů akceptoru bankovek MINCOVNÍK Umístění v přístroji Umístění mincovníku v přístroji je patrné z obrázku I-1. 22

23 Funkce Typ: NRI Mincovník je naprogramován na přijímání českých mincí v hodnotě 10 Kč, ale je možnost jej naprogramovat i jinak Odstranění závad 1. Odpojte přístroj od napájení a otevřete hlavní dvířka přístroje. Vyklopte přední kryt s tlačítkovým pultem a klíčovými spínači. 2. Zkontrolujte správnou polohu mincovníku v držáku. 3. Zkontrolujte připojení propojovacích kabelů mincovníku. 4. Překontrolujte čistotu dílů mincovníku. 5. Překontrolujte, zda se výhybka mincí může v obou směrech volně pohybovat MECHANICKÁ POČÍTADLA Umístění v přístroji Mechanická počítadla jsou umístěna ve spodní části přístroje vpravo pod akceptorem bankovek Rozmístění počítadel TOTAL IN TOTAL OUT REMOTE BILLS DROP NO FUNCTION HANDPAY NO FUNCTION CELKOVÁ MECHANICKÁ POČÍTADLA Umístění v přístroji Mechanická počítadla pro celé VTZ jsou umístěna ve stroji Master pod počítadly terminálu 2. 23

24 Rozmístění počítadel TOTAL IN TOTAL OUT REMOTE BILLS DROP NO FUNCTION HANDPAY NO FUNCTION Odstranění závad V případě odpojení počítadel jak jednotlivého stroje tak celkových, dojde k zastavení hry a k zobrazení upozornění počítadla odpojena popř. chyba spojení. Překontrolujte připojení propojovacích kabelů interface počítadel k elektronice přístroje. Základní elektronická jednotka přístroje (PC) Funkce Řízení hry a řízení jednotlivých částí přístroje a jejich koordinace Odstranění závad Pokud nelze chybová hlášení PC odstranit, je třeba jej vyměnit. Kapitola 6 - PŘEPÍNAČ DO TEST MENU MASTERU Ovládání přístroje operátorem či servisním technikem Do TEST MENU se dostanete tak, že přepnete páčkou přepínač TEST umístěný pod PC. 24

25 Na této první stránce servisního menu se dále vyskytují dotyková políčka: 1. TEST HARDWARE 2. ZÁKLADNÍ NASTAVENÍ 3. SÍŤ 4. BEZPEČNOSTNÍ ÚČETNICTVÍ 5. DRUHÉ ÚČETNICTVÍ 6. OBRAZOVKA, DOTEKOVÁ OBRAZOVKA 7. NASTAVENÍ ÚČETNICTVÍ 8. NASTAVENÍ PIN KÓDU 9. SEZNAM UDÁLOSTÍ 10. RESET/UPDATE TEST HARDWARE - první strana Zde lze testovat funkci tlačítek a počítadel. Tlačítka/Vypínače Zobrazí právě aktivované tlačítko na tlačítkovém pultu. Kontrolky Zobrazí kontrolku právě aktivovaného tlačítka. - test kontrolek Při každém stisknutí se aktivují další kontrolky tlačítek. Počítadla Zobrazuje, zda jsou počítadla aktivní - test počítadel Stisknutím testovacího tlačítka dojde k vydání 10 impulsů počítadlům TEST HARDWARE - druhá strana Ukáže počet mincí a bankovek vhozených do jednotlivých kanálů a celkový počet provedených REMOTE. Zde lze rovněž povolit či zakázat používání mincí či bankovek TEST HARDWARE - třetí strana Zde lze testovat motor hopperu, nastavit třídič (směr do hopperu nebo do pokladny) a motor tiketu není aktivní ZÁKLADNÍ NASTAVENÍ - Hlasitost - Jazyk Lze zde nastavit hlasitost přístroje a standardní jazyk. 25

26 6.3 - SÍŤ Nastavení připojení sítě na server, vyplněno implicitně BEZPEČNOSTNÍ ÚČETNICTVÍ Toto účetnictví slouží ke kontrole hlavního účetnictví osobou provádějící nastavení. Pořadové číslo vpravo nahoře se při každém vymazání bezpečnostního účetnictví zvýší o jedno a nemůže být změněno. - Total (celkem) in Celková hodnota kreditu zaplacených mincemi, bankovkami a pomoci funkce REMOTE. - Total (celkem) out Celková hodnota všech kreditů vyplacených přes hopper a pomocí funkce Handpay. - Total in total out Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. - Odehrané body Počet vsazených bodů a procentní poměr. - Dosažené body Počet vyhraných bodů a procentní poměr. - Počet her Celkový počet odehraných her ve vybraném herním programu. - Tlačítko smazat Smaže účetnictví - Remote (servis) Hodnota všech kreditů zaúčtovaných pomocí funkce REMOTE. - Výplata (servis) Hodnota všech kreditů vyplacených pomocí funkce Handpay. 26

27 6. 5. DRUHÉ ÚČETNICTVÍ - Mince - Bankovky - Remote - Remote (servis) - Total (celkem) in - Výplata (servis) - Total (celkem) out - Total in Total out - Odehrané body - Dosažené body - Jackpot body - Počet her Druhé účetnictví: detaily vyplaceno in - Mince Hodnota vhozených mincí - Bankovky Hodnota vložených bankovek - Remote Hodnota všech zaúčtovaných kreditů pomocí funkce Remote 27

28 Druhé účetnictví: detaily vyplaceno hry Tato strana zobrazuje statistiku hry s počtem her a vyhranými body. - Počet her Celkový počet odehraných her ve vybraném herním programu. - Odehrané body Počet vsazených bodů a procentní poměr. - Dosažené body Počet vyhraných bodů a procentní poměr OBRAZOVKA/DOTYKOVÁ OBRAZOVKA Při změně nastavení monitoru musí být dotyková obrazovka zkontrolována, případně seřízena. Nejprve musí být nastaven monitor, potom teprve dotyková obrazovka První strana: Test barev a geometrie obrazovky Druhá strana: Kontrola funkčnosti dotykové obrazovky - Seřídit seřízení touch. - Smazat smaže vytvořený touch. - Seřídit touch postupně se dotkneme terčíků, kalibraci ukončíme, tlačítkem DONE NASTAVENÍ ÚČETNICTVÍ MINCE/TŘÍDIČ Zde lze nastavit třídič (směr do hopperu nebo do pokladny Nastavení hodnoty mince pro kanál A až E. Standardně nastaveno A: 10,- Kč B až E: 0,- Kč Nastavení účetnictví HOPPER - Hopper Počet, typ a celková hodnota mincí v hopperu. - Vymazání hladiny hopperu - Hopperlimit Zde lze nastavit počet mincí v hopperu Nastavení účetnictví bankovky pro každý kanál - Bankovky Obecně pro EBA - Interface Nastavit interface BINARY STROBE (A G) A 100 B

29 C 500 D 1000 E F 2000 Nastavení účetnictví REMOTE - Remote Celková hodnota kreditů zaúčtovaných pomocí funkce Remote. - Remote servis Celková hodnota kreditu zúčtovaných ze servisního menu. Nastavení účetnictví (servis) - Servis účetnictví - zapnuto, vypnuto - Ochrana proti hraní mladistvých Jen v případě, že je aktivní, musí obsluha terminál aktivovat pomocí servisního menu NASTAVENÍ PIN KÓDU Zadáním kódů PIN může být zablokován přístup na jednotlivé strany účetnictví, testů a režimů. Každý PIN musí být zadán dvakrát a po potvrzení uložen tlačítkem POUŽÍT. Pokud třikrát špatně zadáte PIN, je vkládání až na 12 hodin zablokováno. Doporučujeme zadávat jedno heslo pro všechny PIN. 29

30 SEZNAM UDÁLOSTÍ Zde se zaznamenávají následující důležité události, ke kterým dochází během provozu: vymazání účetnictví, spuštěni Master Reset (celkové vymazání), změna data, změna klíčového kódu, výskyt různých alarmů atp. Začátek záznamu je patrný vpravo nahoře RESET /UPDATE - Master reset - tímto dojde k vymazání veškerého účetnictví a statistik. Všechna nastavení se vrací na default - hodnoty - Klíčový kód při změně klíčového kódu dojde k provedení master reset - Zavedení nové verze - připojte USB flash do USB zdířky na firefoxu. Možnost zavedení nové verze, pomocí speciálně upravených USB flash disku. 30

31 Kapitola 7 - TEST MENU MASTERU 1. Otevření spodních dveří 2. Přepnutí kolébkového přepínače na MASTERU 3. Přepnutí vstupu horního LCD pomocí KVM switch TEST HARDWARE - Tlačítka - Kontrolky - Počítadla - Informace - informace o softwaru a připojeném hardwaru MASTERU ZÁKLADNÍ NASTAVENÍ - Datum/čas - Hlasitost - Standardní jazyk SÍŤ Konfigurace sítě MASTER disponuje dvěma síťovími rozhraními. - ETHERNET NETWORK ADAPTER 1 Rozhraní pro komunikaci s připojenými terminály. - ETHERNET NETWORK ADAPTER 2 Rozhraní pro připojení k routeru k centrálnímu serveru (toto rozhraní lze libovolně měnit). Automatické připojení Slouží pro definování dní a času, kdy má být MASTER ON-LINE, nebo OFF-LINE. 31

32 Automatické připojování - Stanoviště - Účetnictví expedovat - Printout expedovat Zápis o síti Seznam chybových hlášení sítě BEZPEČNOSTNÍ ÚČETNICTVÍ - Total in Celková hodnota kreditu zaplacených mincemi, bankovkami a pomoci funkce REMOTE. - Total out Celková hodnota všech kreditů vyplacených přes hopper a pomocí funkce Handpay. - Total in total out Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. - Odehrané body Počet vsazených bodů a procentní poměr. - Dosažené body Počet vyhraných bodů a procentní poměr. - Počet her Celkový počet odehraných her ve vybraném herním programu SEZNAM UDÁLOSTÍ Zde se zaznamenávají následující důležité události, ke kterým dochází během provozu: vymazání účetnictví, spuštěni Master Reset (celkové vymazání), změna data, změna klíčového kódu, výskyt různých alarmů atp. Začátek záznamu je patrný vpravo nahoře. 32

33 OBRAZOVKA/DOTEKOVÁ OBRAZOVKA První strana: Test barev a geometrie obrazovky. Stlačením barevných ploch se barvy odpojí Druhá strana: Kontrola funkčnosti dotykové obrazovky - Seřídit seřízení touch - Smazat smaže vytvořený touch - Seřídit touch postupně se dotkneme terčíků, kalibraci ukončíme tlačítkem DONE BONUS MANAGEMENT Bonus status - Main bonus aktuální hodnota bonusu. - Hidden bonus skrytý bonus - Machines aktuální stavy připojených terminálů. Dotknutí se v řádku terminálu, lze zobrazit historii jednotlivých připojení terminálu. Bonus history Zobrazí historii jednotlivých her na daném terminálu NASTAVENÍ PIN KÓDU Zadáním kódů PIN může být zablokován přístup na jednotlivé strany účetnictví, testů a režimů. Každé PIN musí být zadáno dvakrát a po potvrzení uložena tlačítkem POUŽÍT. Při několikerém špatném zadání PIN může být vkládání až na 12 hodin zablokováno. Doporučujeme zadávat jedno heslo pro všechny PIN RESET /UPDATE - Master reset - tímto dojde k vymazání veškerého účetnictví a statistik. Všechna nastavení se vrací na default - hodnoty - Klíčový kód při změně klíčového kódu dojde k provedení master reset Zavedení nové verze - do USB zdířky na firefoxu. Možnost zavedení nové verze, pomocí speciálních uprav USB flash disku. 33

34 Kapitola 8 - Aktualizace software, zavedení nové verze AKTUALIZACE SOFTWARU - Vyvolejte nabídku TEST MENU MASTERU, připojte flash disk s novou verzí. - Zvolte tlačítko RESET / UPDATE zavedením nové verze bude aktívní tlačítko START. - Postupujte podle pokynů na obrazovce. - Restartujte server, jakmile naskočí do aktualizovaného modu. - Proveďte reset, tím, že vypnete MASTER. - Vyjměte firefox a stlačte tlačítko na základní desce firefoxu. - Firefox vraťte zpět a zpět zasuňte i MASTER. - V záložce RESET / UPDATE zvolte aktívní tlačítko RESET. - Postupujte podle pokynů na obrazovce. - Resetujte MASTER i všechny terminály. - Znovu nastavte všechny terminály. Kapitola 9 - Změna nastavení BONUS MANAGEMENT - Nastavte správné datum, (den, měsíc, rok a hodinu). - Datum a čas nastavte v TEST MENU MASTERU (Kapitola 7). - V MENU vyberte základní nastavení, popřípadě aktualizujte datum a čas. - Vraťte se do TEST MENU, zjistěte sériové číslo Masteru (číslo Masteru je za x). 34

35 - Zvolte tlačítko BONUS MANAGEMENT. - Dvakrát poklepejte na neviditelné tlačítko, vedle tlačítka DÁLE. - Zavolejte, hot line AGB. - Nadiktujte datum a čas terminálu, sériové číslo Masteru a náhodný kód. (Je umístěn v závorce). 35

36 Zadejte do tabulky náhodně vygenerovaný kód, který Vám bude, sdělen pracovníkem Hot line AGB. Po zadání kódu se objeví na první straně: BONUS STATUS - Main bonus aktuální hodnota bonusu. Add 1, Add 10, Add100, Add 1000 přidání zvoleného počtu kreditů k aktuální hodnotě bonusu. - Hidden bonus skrytý bonus. - Machines aktuální stavy připojených terminálů. 36

37 Na druhé straně: BONUS HISTORY historie bonusu. Na třetí straně: BONUS SETTINGS nastavení bonusu. Min Kč. Max Kč. MAIN BONUS INCREASE - navýšení hlavního bonusu. Hodnota v % značí, kolik procent je z každého BETU přidáno k hlavnímu bonusu. HIDDEN BONUS INCREASE - navýšení skrytého bonusu. Hodnota v % značí, kolik procent je z každého BETU přidáno ke skrytému bonusu. 37

38 Kapitola 10 Export statistik her na flash disk - USB flash disk pojmenujte v počítači jako SERVICE - Připojte flash disk do předního USB MASTERU. - Vyvolejte nabídku TEST MENU MASTERU (kapitola 7). - Zvolte tlačítko BONUS MANAGEMENT. 38

39 - Poklepejte na T1/.(číslo stroje). - Zvolte tlačítko EXPORT. Pokud tlačítko EXPORT není aktivní, pak flash disk není správně pojmenován. 39

40 - Vraťte se do TEST MENU poklepáním na tlačítko zpět. Na flash disku jsou pak vytvořeny adresáře pojmenované podle jednotlivých herních míst. V těchto adresářích jsou umístěny CSV soubory, obsahující statistiky. CSV soubor lze otevřít pomocí standardních kancelářských aplikací, jako jsou například MS Excel, Open Office, 40

41 Kapitola 11 - Exportování dat pomocí USB FLASH - Naformátujte USB flash disk s názvem SERVICE. - Přejděte, do TEST MODE (zmáčkněte tlačítko pro otvírání dveří, přepněte na firefox červenou páčku. - Připojte USB flash disk k serveru (dole na firefox vedle červené páčky) a zmáčkněte EXPORT. Proveďte u všech 3 automatů zvlášť. - Zvolte v menu BONUS MANAGEMENT, klikněte na číslo mašiny a v HISTORY LIST je tlačítko EXPORT. - Data na USB jsou setříděny organizovaně dle sériového čísla terminálu Kapitola 12 - Reinstalace softwaru - Naformátujte USB flash disk s názvem UPDATE. - Přejděte, do TEST MODE (zmáčkněte tlačítko pro otvírání dveří, přepnout na firefox červenou páčku. - Vložte USB flash disk se softwarem. - Zvolte v menu (RESET/UPDATE) musí se vysvítit START potvrďte a bude probíhat reset cca 10min. - Vypněte přístroj, vyjměte flash vše provádějte dle instrukcí (nechat aspoň 10sec skrz doběh ventilátorů). - Po zapnutí proběhla kontrola vše provádějte dle instrukcí. - Reset mašin páčka pro otvírání dveří musí být v poloze otevřené dveře, dole vzadu přepněte páčkový přepínač. - Zvolte v menu (RESET/UPDATE) zvolte RESET a potvrďte. - V nastavení účetnictví vypněte hopper a nastavte hodnoty bankovek pro bank akceptor. Pro verzi EBA A-100, B-200, C-500, D-1000, E-50, F Zapněte REMOTE nastavte na 1000 (slouží jen pro nás pro přidávání kreditu) manuál ke stáhnutí na: 41
