1 Systémová diagnostika ŘS Simatic S7
2 Předcházení chybám - Profibus Fast Connect Snadná, rychlá, kvalitní instalace PROFIBUSu! Vložení žil Sejmutí izolace Uzavření konektoru Hotovo! Siemens AG Alle Rechte vorbehalten.
3 Profibus konektory Konektor pr PG Návod na zapnutí zakončovacího členu Integrovaný zakončovací člen Okénko pro kontrolu vodičů Označení vodičů Jediný šroub zaručí rychlou a spolehlivou montáž 6ES BA52-0XA0 6ES BB52-0XA0 Siemens AG Alle Rechte vorbehalten.
4 Systémová diagnostika Diagnostické nástroje Diagnostika v programu Diagnostika ve SCADA systému Vzdálená diagnostika
5 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software
6 Stavové LED CPU31x LED Farbe Bedeutung SF rot Sammelfehler (Hardware oder Software Fehler). DC5V grün 5-V Spannungsversorgung für CPU und S7-300 Bus FRCE gelb LED leuchtet: Aktiver force job LED blinkt bei 2 Hz: Funktion Teilnehmer Blinktest RUN grün CPU im RUN Die LED blinkt während des Hochlaufs bei 2Hz, im Zustand HALT bei 0,5Hz. STOP gelb CPU im STOP bzw. im HALT oder Anlauf. Die LED blinkt bei Urlöschanforderung mit 0,5 Hz, während des Urlöschens mit 2 Hz. BF1: rot Busfehler an der 1. Schnittstelle (X1) BF2: rot Busfehler an der 2. Schnittstelle (X2) LINK grün Verbindung der zugehörigen Schnittstelle ist aktiv RX/TX gelb Empfangen/Senden auf der zugehörigen Schnittstelle Demo
7 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software

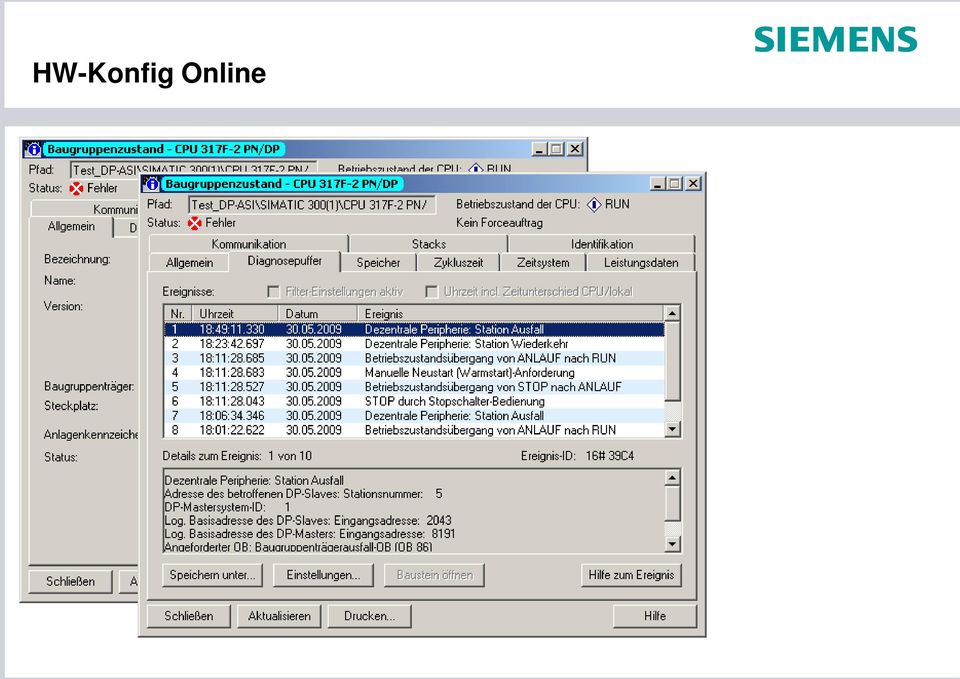

8 HW-Konfig Online Siemens AG Alle Rechte vorbehalten.
9 HW-Konfig Online Offline <-> Online Demo
10 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software
11 CPU-Webserver IP adresa CPU zadána do browseru Např.: Ethernet Demo Siemens AG Alle Rechte vorbehalten.
12 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software Siemens AG Alle Rechte vorbehalten.
13 Diagnostický repeater Siemens AG Alle Rechte vorbehalten.
14 Online diagnostika s PROFIBUS Diagnostickým repeaterem Detekované chyby Přerušení vodičů A, B Zkrat vodičů A,B a stínění Špatné zakončení sběrnice Diagnostické informace Označení chybného segmentu PB Lokalizace chyby (např. mezi uzly x a y ) Informace o vzdálenostech Popis chyby (např. přerušení vodiče) Zobrazení topologie Měření doby cyklu Profibus DP Statistika chyb Demo Siemens AG Alle Rechte vorbehalten.
15 Diagnostický repeater - detekce chyb Integrováno ve STEP 7 Lokalizace chyby: Popis chyby Návrh nápravy Detaily Siemens AG Alle Rechte vorbehalten.
16 Diagnostický repeater - Topologie Topologie Netztopologie wird ermittelt Načtení topologie ve STEP7 nebo v programu m 8 m 12m 14m Ansicht wird aufgebaut Teilnehmer Bezeichnung DR Entfernung Segment Topologieer... 9 DIAGNOST m DP Export... Siemens AG Alle Rechte vorbehalten.
17 Diagnostický repeater - Buffer Výběr segmentu DP1...DP3 Diagnostický buffer Detailanzeige zum selektierten Ereignis (Ereignis kommend): Posledních 10 chyb Časové značky Popis Detailní popis chyb Siemens AG Alle Rechte vorbehalten.
18 Diagnostický repeater - Statistika Výběr segmentu DP1...DP3 Startzeitpunkt der Statistikdaten (Baugruppenzeit): Fehlerrate [%] :31: :26: :2 7 26:3 7 26:4 7 26:5 7 27:0 7 27:1 7 Zeit [m:s] Lze exportovat do souboru Siemens AG Alle Rechte vorbehalten.
19 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software Siemens AG Alle Rechte vorbehalten.
20 Amprolyzer diagnostický SW Lifelist, status stanic Statistiky přenosu chyby Nahrávání Profibus rámců Export rámců do Excelu Zdarma ke stažení, funguje s CP5611 (5512) Demo Siemens AG Alle Rechte vorbehalten.
21 Diagnostické nástroje 1. Stavové LED 2. PC/PG se STEP 7 3. PC/PG bez STEP 7 4. Profibus a Diagnostický repeater 5. Amprolyzer diagnostický software Siemens AG Alle Rechte vorbehalten.
22 Systémová diagnostika Diagnostické nástroje Diagnostika v programu Diagnostika ve SCADA systému Vzdálená diagnostika
23 Zpracování diagnostiky v programu Periferie např. ET 200M CPU HMI Diagnostické informace Hlášení
24 Čtení diagnostických informací Chybová OB OB 8x / OB 12x SFBs SFCs Uživatelský program Diagnostické Informace
25 Přehled chybových OB OB80 OB81 OB82 OB83 OB84 OB85 OB86 OB87 Asynchrone Fehler Zeitfehler Stromversorgungsfehler Diagnosealarm Ziehen/Stecken-Alarm CPU Hardware Fehler Programmablauffehler Baugruppenträgerausfall Kommunikationsfehler Pokud příslušné OB není nahráno v CPU přechází toto při chybě do režimu STOP Synchrone Fehler OB121 Programmierfehler OB122 Peripheriezugriffsfehler
26 OB82 Lokální diagnostická data Obecné info Adresa stanice Příchozí/odchozí chyba Specifické info o chybě Porucha stanice Porucha na 1 kanálu Chybí napájecí napětí Chybný parametr
27 Diagnostické bloky (SFB/SFC) Např. ET 200M CPU SFC 13 SFC 59 SFB 52 SFB 54 SFB 52 SFB 54 DP PN Uživatelskýr Program SFC 51 "RDSYSSt" (Read System Status) Dient zum Auslesen der Systemzustandsliste (SZL) SFC 13 "DPNRM_DG" (DP Slave Diagnostics) Auslesen der aktuellen Diagnose Daten eines DP slave, der folgendem Standard unterliegt EN Volume 2, PROFIBUS. SFC 59 "RD_REC" (Read Record) Datensatzlesen eines Moduls innerhalb einer DP Slave Station (für DPV1 Slaves sollte SFB52 bevorzugt werden) SFB 52 "RDREC" (Read Record) Modul in einem Zentralrack oder dez. Peripherie (DP oder PN) SFB 54 "RALARM" (Receive Alarm) Zum Empfang eines interrupt incl. aller relevanten Information von einem Zentralmodul oder von einem DP oder PN Gerät. SFC 51 Operační systém SZL *) *) SZL Systemzustandsliste
28 Systémová diagnostika Diagnostické nástroje Diagnostika v programu Diagnostika ve SCADA systému Vzdálená diagnostika
29 Diagnostika ve SCADA systému 1. Report System Error 2. FB 125/ Maintenance station
30 Report System Error
31 Report System Error STEP 7 HW-Konfig 1. HW-Konfig jako obvykle 2. Dialog Systemfehler melden Systemfehler Melden 3. Generování SFM SFM Diagnose Bausteine Meldetexte Fehlertexte 4. Download do CPU CPU HMI 5. Download do HMI zařízení
32 Generování RSE hlášení SFM Diagnose Bausteine Meldetexte Fehlertexte
33 Report System Error
34 Generování RSE hlášení Dauer der Messung: 2000 Zyklen konstante Zykluszeit Grundlast des Anwenderprogramms (Wait-Funktion: 20ms)
35 Generování RSE hlášení
36 Generování RSE hlášení Grundlast + 19ms
37 Generování RSE hlášení
38 Generování RSE hlášení Initialisierung SFM Zyklus: 32x Drahtbruch - Kommend Zyklus: 32x Drahtbruch - Gehend - 20 Grundlast + 5ms
39 Hlášení CPU ve STEP 7 Zobrazení hlášení ve STEP 7 bez HMI Diagnostické zprávy, uživatelsky definované diagnostické zprávy (SFC 52), ALARM_S zprávy (SFC 18, SFC 108, SFC 17, SFC 107) Demo
40 Diagnostika ve SCADA systému 1. Report System 2. FB 125/ Maintenance station
41 FB 125/126 diagnostika zdarma Diagnostická data uložena v CPU HMI zařízení data čte Diagnostic bundle Node overview ok PLC-program fault failed FB/DB126 Detail view Change to Detail view HMI DP-Master: Slave-Nr: State: Module: Channel-No: Channel error: 1 5 faulty 4 1 Short circuit Button s Single Diag Next Slave Next Error
42 Diagnostika ve SCADA systému 1. Report System 2. FB 125/ Maintenance station - Placený option pro PCS7 - Placený option pro WinCC
43 Maintenance station - přehled Přehled systému Všechny stanice Jedna stanice Jedna síť Jeden slave Detailní náhled komponent
44 Systémová diagnostika Diagnostické nástroje Diagnostika v programu Diagnostika ve SCADA systému Vzdálená diagnostika
45 Vzdálená správa přes TeleService PC se SW TeleService Step7 HMI PLC Telefonní síť PLC HMI PLC MPI/PROFIBUS/Ethernet TS Adapter II (Analogový, ISDN nebo externí modem) Manuál Teleservice: ID
46 Vzdálená správa přes Internet 1) Přímé spojení PLC Step 7 WAN 2) Vzdálená plocha Vzdálená plocha Step 7 PLC WAN Vzdálená správa detaily: ID
47 Systémová diagnostika Diagnostické nástroje Diagnostika v programu Diagnostika ve SCADA systému Vzdálená diagnostika
48 Děkuji za pozornost! Jakub Vojanec Siemens I IA&DT AS tel mail: jakub.vojanec@siemens.com
