Redukce mezi cannon 9 pin a cannon 25 pin (COM port)

Transkript

1 Kabely - Redukce cannon 9/25 pin Redukce mezi cannon 9 pin a cannon 25 pin (COM port) Následující zapojení slouží jako redukce mezi konektorama na sériových portech COM. Na PC se vìtšinou nachází dva sériové porty. (COM 1, COM 2) Jeden je osazen konektorem Canon 9pin a druhý Canon 25pin. Pokuï však je potøeba oba konektory byly opaèné, poslouží jedno z následujících zapojeni : *) Pøi konstrukci mùžete použít kritku canon 9 na 25, nebo použít dva konektory a propojit káblíkem :33:02

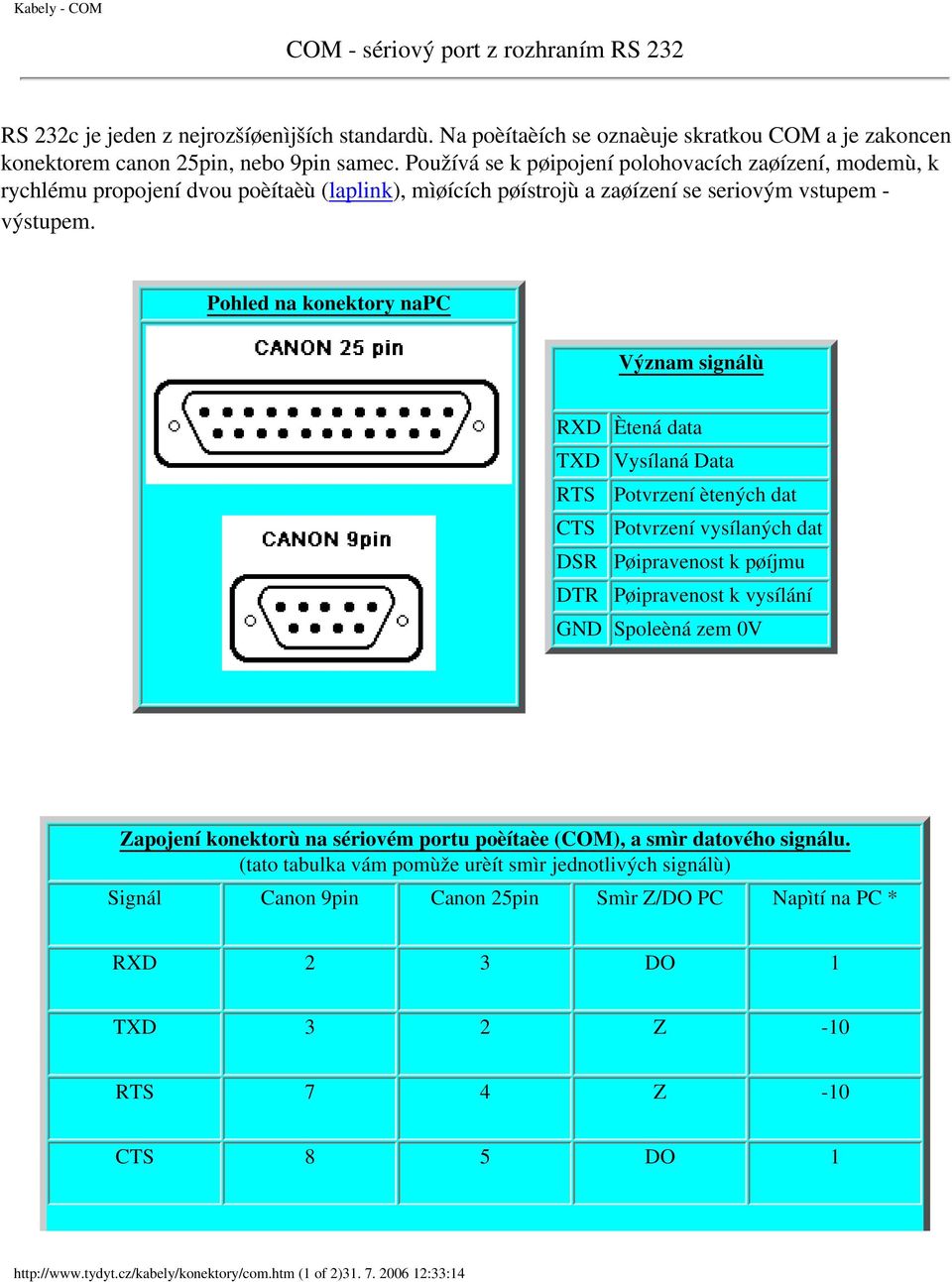

2 Kabely - COM COM - sériový port z rozhraním RS 232 RS 232c je jeden z nejrozšíøenìjších standardù. Na poèítaèích se oznaèuje skratkou COM a je zakoncen konektorem canon 25pin, nebo 9pin samec. Používá se k pøipojení polohovacích zaøízení, modemù, k rychlému propojení dvou poèítaèù (laplink), mìøících pøístrojù a zaøízení se seriovým vstupem - výstupem. Pohled na konektory napc Význam signálù RXD Ètená data TXD Vysílaná Data RTS Potvrzení ètených dat CTS Potvrzení vysílaných dat DSR Pøipravenost k pøíjmu DTR Pøipravenost k vysílání GND Spoleèná zem 0V Zapojení konektorù na sériovém portu poèítaèe (COM), a smìr datového signálu. (tato tabulka vám pomùže urèít smìr jednotlivých signálù) Signál Canon 9pin Canon 25pin Smìr Z/DO PC Napìtí na PC * RXD 2 3 DO 1 TXD 3 2 Z -10 RTS 7 4 Z -10 CTS 8 5 DO 1 (1 of 2) :33:14

3 Kabely - COM DSR 6 6 DO 1 DTR 4 20 Z -10 DCD 1 8 DO 1 GND 5 7 Zem DO 1 12 DO 1 Poznámka: * Namìøené hodnoty jsou pouze orientaèní, a slouží k najití zkratu, popøípadì pøerušených vodièù. Pokuï propojujete dva porty, vždy musí být na jedné trane ± 10V a na druhé +1V max. Technické vlastnosti rozhrani RS 232 Poèet signálových vodièù pro jeden smìr : 1 - nesymetrický Max. poèet vysílaèù / pøíjmaèù 1 / 1 Max. délka vedení 25 m Napìtí symetrické ± 3 až 15V (2 of 2) :33:14

4 Kabely - PS2 PS / 2, Klávesnice Pro pøipojení klávesnice a myši se bìžnì používa rozhraní portu PS/2. Jeho hlavní výhoda je uvolnìní nedostatkových portu COM, a snížení nákladu na výrobu periférijí (komunikace probíhá 0/+5V - není tøeba prevod na RS232, a vyvedené napájení). Ve starších PC se pro pøipojení klávesnice používal konektor DIN který má stejné signály jako konektor PS/2 Popis a význam vývodù na konektoru PS/2, DIN PS / 2 pin Myš Klávesnice DIN 1 +5V Data +5V Data V napájení 0V napájení V napájení +5V napájení V CLK +5V CLK /0V Auto switchable 3 (1 of 2) :33:33

5 Kabely - PS2 (2 of 2) :33:33

6 Kabely - VGA VGA samice VGA konektor - karta v PC pin signál 1 Video - rudá 2 Video - zelená 3 Video - modrá 4-5 zem 6 zem - rudá 7 zem - zelená 8 zem - modrá 9-10 zem - synchronizace 11 Monitor ID 12 Monitor ID )* 13 H - synchronizace 14 V - synchronizace 15 - )* - Detekce monitoru (monochrome zem, color rozpojeno) samec VGA konektor ( od monitoru) monochrome color pin signál signál 1 - Video - rudá 2 Video Video - zelená 3 - Video - modrá 4 - zem 5 zem zem 6 - zem - rudá 7 zem zem - zelená 8 - zem - modrá (1 of 2) :33:45

7 Kabely - VGA zem zem - synchronizace 11 - zem 12 zem - 13 H - synchronizace H - synchronizace 14 V - synchronizace V - synchronizace Propojovací kabel mezi VGA kartou a monitorem ( 9pin - 15pin ) Centronic 9pin samec signál VGA 15pin samec 1 Video - rudá 1 2 Video - zelená 2 3 Video - modrá 3 4 Hor. - synchronizace 13 5 Ver. - synchronizace 14 6 zem - rudá 6 7 zem - zelená 7 8 zem - modrá 8 9 zem - synchronizace 10 stínìní zem 5 (2 of 2) :33:45

8 Kabely - Ethernet Ethernet Skratka BNC TP AUI TPO TPC Combo Význam oznaèení sí ových karet do PC Význam Pøectaveno BNC konektorem o impedanci 50 ohmu. Konektor RJ45 (kroucená dvojlinka) Canon 15pin odpovídá TP odpovídá TP + BNC odpovídá TP + BNC + AUI BNC - Jako vodiè se používá koaxiální kabel o impedanci 50 ohmù. Tento vodiè je veden od "prvního" poèítaèe až k "poslednímu" za sebou. (Poøadí poèítaèu je nezávislé a libovolné.) U každého poèítaèe jsou vodièe zakonèeny BNC konektorem a pripojeny " T - kusem " k poèítaèi. Oba konce sítì (u prvního a polsedního poèítaèe) musí být zakonèovací termináli 50 ohmù. (1 of 4) :33:51

9 Kabely - Ethernet EAD - Místo " T - kusu " se také používaji EAD zásuvky s propojovacím kabelem EAD. Výhodou bylo pevnì pøipevnìná zásuvka. Pøipojení PC je realizováno ohebným pøívodním kabelem z EAD zasuvky k PC. V souèasné dobì se výše zmínìné varianty poèítaèových sítí již nepoužívají. TP - Jako vodièe se používají dva páry (ètyøi vodièe). Kabely se používají rùzné, podle kategorije a rychlosti sítì. Nejèastìji je to CAT 5 - jeden kabel obsahuje ètyøi páry. Datová zásuvka pro pøipojení PC je propojena všemi ètyømi páry s rozvadìèem. Rozdìlení kabelu na dvì zásuvky se nedoporuèuje, nebod skrut jednotlivých vodièù je pøesnì definován, a vázán na jednu zásuvku. (2 of 4) :33:51

10 Kabely - Ethernet Poèítáni konektoru RJ (pohled na zásuvku) pin Význam 1 Out data 1 (+) 2 Out data 2 ( - ) 3 input data 1 (+) input data ( - ) Pro propojení mezi jednotlivými konektory se používá zapojení 1:1. Pro barevné znaèení a poèítání párù jsou varianty A a varianta B. Mezi nimi není žádný technický rozdíl. Je jenom potøeba pred zaèátkem instalace si skontrolovat, že všechny zásuvky jsou jednoho barevného znaèení. varianta A Rozpárování varianta B pin pin barva vodièe pár pin pin 5-5 bílá (modrá) modrá bílá (oranžová) oranžová bílá (zelená) zelená bilá (hnìdá) hnìdá Pro telefoní aplikace se používají piny 3,6 & 4,5 Pro ethernet se používají piny 1,2 & 3,6 Pro kontrulu správnì nastrèených vodièù do zástrèky by vám mohla pomoci následující tabulka. (3 of 4) :33:51

11 Kabely - Ethernet Zapojení propojovacího kabelu mezi PC a datovou zásuvkou barva vodièe pin varianta A varianta B pin 1 bílá (zelená) bílá (oranžová) 1 2 zelená oranžová 2 3 bílá (oranžová) bílá (zelená) 3 4 modrá modrá 4 5 bílá (mdrá) bílá (mdrá) 5 6 oranžová zelená 6 7 bilá (hnìdá) bilá (hnìdá) 7 8 hnìdá hnìdá 8 Pokud potøebujeme propojit dva samotné poèítaèe mezi sebou staèí nám jenem propojovací kabel køíženy bez HABu. Tento kabel je také nutné použít pokud chceme propojit dva HABy které nejsou vybaveny speciálním konektorem nebo pøepínaèem na propojení mezi sebou. Zapojení propojovacího kabelu pro propojení dvou PC mezi sebou pin barva vodièe pin 1 bílá (zelená) 3 2 zelená 6 3 bílá (oranžová) 1 4 modrá 4 5 bílá (mdrá) 5 6 oranžová 2 7 bilá (hnìdá) 7 8 hnìdá 8 (4 of 4) :33:51

12 Kabely - GameMIDI Game & MIDI porty Tyto porty jsou vìtšinou souèástí zvukové karty v poèítaèi. U starších poèítaèù nebo pøídavných karet pro joysticky není souèástí MIDI port. (MIDI rozhraní slouží pro pøipojení el. hudebních nástrojù.) Na poèítaèi je reprezentován konektorem Canon samice 15 pinù. Zapojení konektoru Pin Význam pinu V 2 Ovladaè 1 - tlaèítko 1 3 Ovladaè 1 - souøadnice X 4 Zem 5 Zem 6 Ovladaè 1 - souøadnice Y 7 Ovladaè 1 - tlaèítko V V 10 Ovladaè 2 - tlaèítko 1 11 Ovladaè 2 - souøadnice X 12 MIDI výstup 13 Ovladaè 2 - souøadnice Y 14 Ovladaè 2 - tlaèítko 2 15 MIDI vstup :33:56

13 Kabely - USB USB Jedná se o zatím nejnovìjší rozhraní v PC. Hlavní výhodou je možnost pøipojení více zaøízení na jeden port a napájení pøímo z PC. V souèasné dobì se používaji dva druhy konektorù. Typ A byvá využíván jako výstupní (na PC, rozboèovaèe) a typ B jako vstupní v koncových zaøízení (mademy, tiskárny,...). Z technického hlediska ale typu konektorù nezáleží. 1 USB +5V 2 USB data - 3 USB data + 4 GND :33:59

14 Kabely - napájení Napájecí konektory v PC Napájecí konektor AT Pin. Napìtí: Barva vodièe: * 1. Power Good oranžová 2. napájení +5V rudá 3. napájení +12V žlutá 4. napájení -12V modrá 5. GND (zam) èerná 6. GND (zam) èerná 7. GND (zam) èerná 8. GND (zam) èerná 9. napájení -5V bílá 10. napájení +5V rudá 11. napájení +5V rudá 12. napájení +5V rudá * - Barevné znaèení je jen orientaèní Napájecí konektor ATX Pin. Napìtí: Barva vodièe: * Pin. Napìtí Barva vodièe: * 1. napájení +3,3 V oranžová 11. napájení +3,3 V oranžová 2. napájení +3,3 V oranžová 12. napájení -12V hnìdá 3. GND (zam) èerná 13. GND (zam) èerná 4. VCC +5V rudá 14. PS-ON (Soft On/Off) zelená 5. GND (zam) èerná 15. GND (zam) èerná 6. VCC +5V rudá 16. GND (zam) èerná 7. GND (zam) èerná 17. GND (zam) èerná 8. Power Good bílá 18. napájení -5V modrá (1 of 2) :34:17

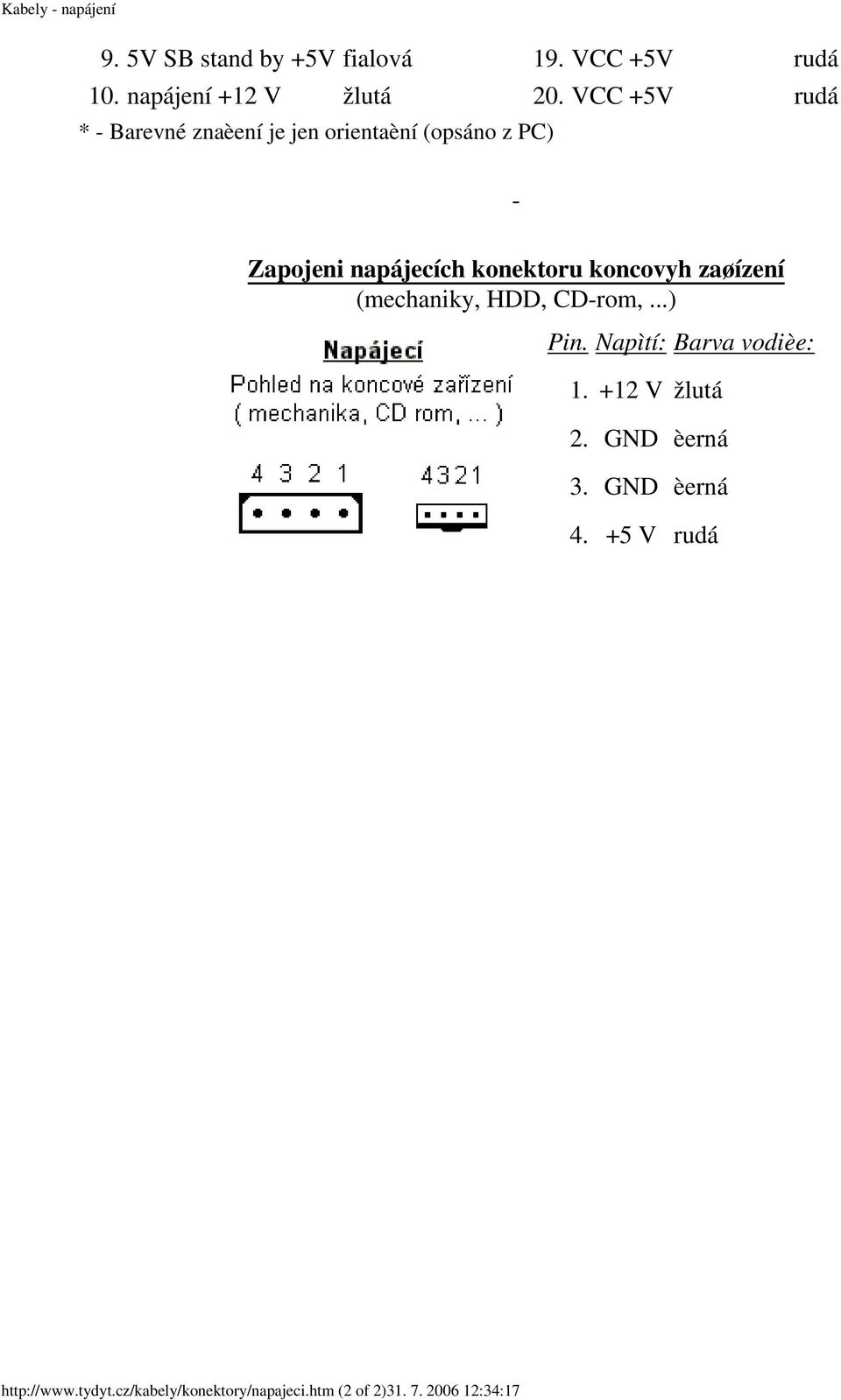

15 Kabely - napájení 9. 5V SB stand by +5V fialová 19. VCC +5V rudá 10. napájení +12 V žlutá 20. VCC +5V rudá * - Barevné znaèení je jen orientaèní (opsáno z PC) - Zapojeni napájecích konektoru koncovyh zaøízení (mechaniky, HDD, CD-rom,...) Pin. Napìtí: Barva vodièe: V žlutá 2. GND èerná 3. GND èerná V rudá (2 of 2) :34:17

16 Kabely - PS2 USB Propojení mainboardu s konektorem PS/2, USB Jsou zde uvedeny jen varianty, které jsem našel. Zdaleka nejsou všechny. Konektor oznaèen na mainbordu jako PS/2 - varianta 1 Mainboard PS / 2 pin pin signál 1 5 CLK 2 1 Data zem V Konektor oznaèen na mainbordu jako PS/2 - varianta 2 Mainboard PS / 2 pin pin signál 1 1 Data 2 5 CLK 3 3 zem V Konektor oznaèen na mainbordu jako PS/2 - varianta 3 Mainboard PS / 2 pin pin signál V (1 of 3) :34:21

17 Kabely - PS2 USB 2 3 zem 3 1 Data 4 5 CLK Konektor oznaèen na mainboardu jako ATX FORM CARD (konektor pro pøipojení USB, PS/2, Infra portu) Mainboard Mainboard PS / 2 pin (PS/2) pin signál 5 ( 9 ) 4 +5V 6 5 CLK 15 1 Data 16 ( 7 ) 3 zem Význam ostatních pinù USB 1 USB 2 Infra port pin signál pin signál pin signál 1 +5 V V 7 zem 2 Data - 11 Data V 3 Data + 12 Data + 17 IR In 4 zem 13 zem 18 IR Out 14 vylomen 8 Rezerva USB konektor - pro pøipojení rozšiøujících portù USB (Na rùzných bordech muže být rùzné zapojení) (2 of 3) :34:21

18 Kabely - PS2 USB Mainboard USB 1 USB 2 Pin. Signal Pin. Signál 6 10 napájení +5V 1 napájení GND 7 9 Data - 2 vylomeno 8 Data + 3 Data vylomeno 4 Data napájení GND 5 napájení +5V Mainboard USB 1 USB 2 Pin. Signal Pin. Signál 1 napájení +5V 6 napájení +5V 2 Data - 7 Data - 3 Data + 8 Data + 4 napájení GND 9 napájení GND 5 Nezapojeno 10 Nezapojeno (3 of 3) :34:21

19 Kabely - Audio Audio kenektory Audio Line-out Konektor - Slouží k propojení zvukových zaøízení ze zvukovou kartou (CD, Radio, Modem,... ). Bohužel ne všichni výrobci dodržují nasledující standart, proto doporuèuji ovìøení v technické dokumentaci konkretniho zaøízení. Audio Line-out pin Pin. Signál Signál (Standartní zapojení) (Jiné zapojení) 1. Levý kanál Zem 2. Zem Levý kanál 3. Zem Zem 4. Pravý kanál Pravý kanál Dogital Audio Konektor - Pro odstranìní šumu a nezkreslení signálu pøenosovou cestou se stále èastìji používá pøíme digitální propojení. Buï pomocí optickeho kabelu, nebo klasickeho metaloveho. Pøi tomto propojení staèí pouze jeden pár pro oba kanály (levy, pravý). Digital audio pin Pin. Signál 1. Zem 2. Data :34:32

20 Kabely - NF NF Konektory Zapojení a propojení NF (nízkofrekvenèních) konektorù : Zapojení konektoru DIN 5 : Vstup - výstup mixpult- magnetofon : 1 - výstup levý kanál 4 - výstup pravý kanál 2 - zem 3 - vstup levý kanál 5 - vstup pravý kanál Vstup mixpult - mikrofon stereo : 1 - Vstup levý kanál 2 - zem 4 - Vstup pravý kanál (1 of 2) :34:39

21 Kabely - NF Vstup mixpult - mikrofon soumìrný : 1 - Vstup a 2 - zem 3 - Vstup b Vstup mixpult - Gramofon : 2 - zem 3 - vstup levý kanál 5 - vstup pravý kanál Èasto je tøeba propojit výstup z wolkmenna (sluchátka) z mixpultem, nebo z jiným vstupem. Následující zapojení redukce vám zajistí kvalitnìjší pøenos nf signálu. (2 of 2) :34:39

22 Kabely - Video Video konektory Zapojení videokonektorù : SCART (S-VHS) Signál: Pøíjem ( In ) Vysílání ( Out ) spol. S-video EURO CHIN Poznámka Video : žlutá VHS/S-VHS/Hi 8 zem video : stínìní Synch : 15 4 S-VHS / Hi 8 zem synch.: 13 2 Audio L/ mono : bílá stereo / mono Audio R : rudá stereo zem audio : stínìní +12V : 8 1 Úplné zapojení konektoru SCART Pin Signál Název Úroveò napìtí Impedance 1 AOR Audio Out Right 0.5 V rms <1k ohm 2 AIR Audio In Right 0.5 V rms >10k ohm 3 AOL Audio Out Left + Mono 0.5 V rms <1k ohm 4 AGND Audio Ground 5 B GND RGB Blue Ground 6 AIL Audio In Left + Mono 0.5 V rms >10k ohm 7 B RGB Blue In 0.7 V 75 ohm (1 of 4) :34:47

23 Kabely - Video 8 SWTCH Audio/RGB switch / 16:9 9 G GND RGB Green Ground 10 CLKOUT Data 2: Clockpulse Out (Unavailable??) 11 G RGB Green In 0.7 V 75 ohm 12 DATA Data 1: Data Out (Unavailable??) 13 R GND RGB Red Ground 14 DATAGND Data Ground 15 R RGB Red In / Chrominance 0.7 V (Chrom.: 0.3 V burst) 75 ohm 16 BLNK Blanking Signal 1-3 V=RGB, V=Composite 75 ohm 17 VGND Composite Video Ground 18 BLNKGND Blanking Signal Ground 19 VOUT Composite Video Out 1 V 75 ohm 20 VIN Composite Video In / Luminance 1 V 75 ohm 21 SHIELD Ground/Shield (Chassis) (2 of 4) :34:47

24 Kabely - Video (3 of 4) :34:47

25 Kabely - Telefon Telefonní konektor Konektor RJ Konektor CZ Oznaèení vývodù Poøadové èíslo Èeské znaèení Zahranièní znaèení Barva vodièe 1 z - zem modrá 2 c - zvonek a 2 - vodiè žlutá 3 a - vodiè a - vodiè zelená 4 b - vodiè b - vodiè rudá 5 d - zem b 2 - vodiè èerná 6 d - vodiè bílá * - Barevné znaèení bývá èasto v opaèném poøadí Význam vodièù : a,b - vstup linky do pøístroje (z telefonní ústøedny) a 2,b 2 - výstup linky z pøístroje ( pøi zavìšení jsou propojeny z vstupem a,b, pri nadzvednutí pøístroje se odpojí - používají se pro odpojení paralerního pøístroje pøi modemován, faxování... ) zem - uzemnìní pøístroje zvonek - u starších telefonních pøístrojù sloužil k pøipojení pararelního zvonku (1 of 2) :35:28

26 Kabely - PS2 na DIN5 Pøipojení klávesnice s konektorem PS2 na DIN5 a naopak Redukce umožòuje pøipojit klávesnici s konektorem PS/2 na PC se vstupem DIN, nebo klávesnici s konektorem DIN na PC s konektorem PS2. PC DIN samec Klávesnice PS/2 samice stínìní stínìní Schéma zapojení: :36:26

27 Kabely - PS2, COM Propojení myši PS2 s COM a naopak Pozor! O této redukci píši jen proto, že jsem na ni èasto tázán. Její podstatou není totiž žadná doslovná redukce jako je tøeba pro klávesnici DIN - PS2. Dùvod je prostý, a je dán rozhraním. Oproti klávesnici, která má napájení a datové sygnály zhodné jak pro DIN, tak PS2 je temu u myši jinak. Napájení a datové sygnály pro COM je ±12V oproti rozhraní PS2 kde je jenom +5V. Navíc jsou pro rozhraní COM datové signály opaèné polarity. Z toho vyplívá že tato redukce je použitelná jen pro myši ktré mají možnost obojího zakonèení. Pøi jejich prodeji je tato redukce souèéstí. Nejèasteji je myš zakoncena konektorem PS2 a na nej se pøipojuje redukce na COM. Schéma zapojení redukce PS2 myš na PC COM Tabulka propojení a významù signálu Signál COM PS2 Signál RxD 2 2 RxD TxD 3 6 TxD GND 5 3 GND RTS V Schéma zapojení redukce COM myš na PS2 PC Tabulka propojení a významù signálu Signál PS2 COM Signál Data 1 1 CD GND TxD+GND + 5V DTR+RTS+RI Clock 5 6 DSR :36:43

28 Kabely - GAME GAME - 2xJoistik Na jeden game port je možné pøipojit dva bìžné køížové ovladaèe (2 osy/2 tlaèítka). Je jen potøeba rozdìlit signály do dvou konektorù (pro každý ovladaè zvlášt). Vyrobit si zmínìné rozdìlení vám umožní následující návod :36:54

29 Kabely - Laplink Laplink - Paralerní Laplink slouží k rychlému propojení dvou poèítaèù pøes pararelní (LPT), nebo sériový (COM) port. Toto zapojení využívají rùzné programy pro pøenos dat. (napø. Norton Comandr, Win.xx ). Paralerní propojení je co se týèe pøenosu dat nejrychlejší. Soupis materiálu : 2 ks 2 ks max 5m - Canon 25 pin - samec - Krytka na canon 25 pin - Vodiè stínìný 11x04až :37:18

30 Kabely - Laplink Laplink - Sériový Laplink slouží k rychlému propojení dvou poèítaèù pøes pararelní (LPT), nebo sériový (COM) port. Toto zapojení využívají rùzné programy pro pøenos dat. (napø. Norton Comandr, Win.xx ). Také se používá pro propojení dvou pøístrojù z rozhranim RS-232 jeli zhodné zapojení obou konektoru (myšleno vstupní a výstupní sygnály). Následující zapojení je kompletní, a používá se nejèastìji. ( Øízení RXD, TXD, RTS, CTS, DTR, DSR.) Délka vodièe mùže být podle potøeby až do 20m :37:28

31 Kabely - Laplink Laplink - Sériový redukovaný Laplink slouží k rychlému propojení dvou poèítaèù pøes pararelní (LPT), nebo sériový (COM) port. Toto zapojení využívají rùzné programy pro pøenos dat. (napø. Norton Comandr, Win.xx ). Také se používá pro propojení dvou pøístrojù z rozhranim RS-232 jeli zhodné zapojení obou konektoru (myšleno vstupní a výstupní sygnály). Následující zapojení je omezené, a používá jen datové vodièe. ( RXD, TXD.) Pro tento pøenos je potøeba zpnout softwerové øízení dat. Délka vodièe mùže být podle potøeby až do 20m :37:38

32 Kabely - Diáø CASIO Video - propojovací kabely Propojivací kabely VHS / Video 8 SCART - SCART EURO - EURO CINCH - CINCH SCART > CINCH EURO > CINCH CINCH > EURO SCART > EURO EURO > SCART CINCH > SCART POZOR! Prosím neple te si rozhraní VHS (Video 8) s S-VHS (Hi8) a typem konektoru. Konektor typu SCART mùže být zapojen na obì rozhraní (VHS, S-VHS), ale jen za pøedpokladu podpory obou rozhraní zarízením (TV, Video) Propojivací kabely S-VHS / Hi 8 S-video - S-video S-video > SCART SCART > S-video SCART - SCART - Zpìt (1 of 6) :38:09

33 Kabely - Diáø CASIO Zpìt Zpìt (2 of 6) :38:09

34 Kabely - Diáø CASIO Zpìt Zpìt (3 of 6) :38:09

35 Kabely - Diáø CASIO Zpìt Zpìt (4 of 6) :38:09

36 Kabely - Diáø CASIO Zpìt Zpìt CINCH - CINCH To snaï zvládnete bez plánku. Zpìt (5 of 6) :38:09

37 Kabely - Diáø CASIO Zpìt Zpìt (6 of 6) :38:09

38 Kabely - MIDI box MIDI box Kdo chce pøipojit PC k rozhraní MIDI pøes zvukovou kartu, potøebuje vhodný interface. U MIDI vede každý vstup najprve na optron (optoèlen). Jednotlivá zaøízení jsou tedy navzájem galvanicky oddìlená. V PC však optron chybí. Proto potøebujete vhodný adaptér. Ten si mùžete postavit podle nasledujícího zapojení: :39:10

39 Kabely - Nokia Nokia 5110/6110/ Data kabel Následující návod slouží pro propojení mobilních telefonù Nokia s poèíteèem. Jsou zde uvedeny dva plánky. Ve variantì "A" je použit jako pøevodník integrovaný obvod MAX3232 (CMOS provedení - doporuèuji) oproti variante "B" kde je použit MAX232. Adaptér se pøipojuje mezi port COM 9pin na PC (RS 232) a telefon Nokia. Cely adaptér je napájen z PC ze signálu DTR a RTS. Pøes diody je napetí pøivedeno na stabilizátor 5V a na MAX232. Pro MAX 3232 je napetí sníženo pøes tri seriovì zapojených diody na 3,2V (o úbytek na diodách 3x 0,6V). Zapojení vlastního obvodu MAX je podle doporuèení výrobce. Zenerovy dyody na stranì telefonního konektoru slouží jako ochrana vlastního telefonu. Pro MAX 232 je pro snížení napjeti s urovne TTL na vystupu použit navýc odpor 1k. Seznam souèástek Varianta "A" s MAX3232 Varianta "B" s MAX232 3x Dioda x Dioda x Dioda x Odpor 1k 1x Stabilizátor 78L05 1x Stabilizátor 78L05 2x Kondenzátor 100n keramika 2x Kondenzátor 100n keramika 4x Kondenzátor 4µF 4x Kondenzátor 4µF 2x Zenerova dioda 2V7 2x Zenerova dioda 2V7 1x Integrovaný obvod MAX3232 1x Integrovaný obvod MAX 232 1x Konektor canon 9pin samice 1x Konektor canon 9pin samice 1x Konektor nokia do telefonu 1x Konektor nokia do telefonu Zapojení konektoru NOKIA 1. Vstup napìtí pro dobíjení 2. Kontrola dobíjení 3. Mikrofon - vstup 4. Signální zem (sluch.,mic) (1 of 4) :39:27

40 Kabely - Nokia 5. Sluchátka -výstup 6. MBUS 9600 bit/s 7. FBUS -> RX 8. FBUS -> TX 9. Zem Schéma zapojení a osazení varianty "A" s MAX (2 of 4) :39:27

41 Kabely - VGA na TV VGA na SCART (TV) Obèas nìkdo potøebuje místo standartního monitoru VGA k poèítaèi pøipojit obyèejný televozor. A z dùvodù porouchaného monitoru, vìtší obrazvky nebo pøehrání na video. Zde vám pøedkládám jednoduchý adaptér, který by mohl tuto potøebu splnit. Toto zapojení jsem získal od "Vás" a osobnì jsem je neskoušel, ale pozor, je nutné na grafickém adapteru nastavit frekvenci 50Hz! Tato frekvence je totožná ze standartním video v Evropì. Petr Horký <black.knight@seznam.cz> (1 of 2) :40:32

42 Kabely - VGA na Video Pøevodník VGA na VIDEO v normì PAL/NTSC Zapojení pøevodníku signálu VGA na PAL/NTSC je pøevzato z Internetových stránek Tomiho Engdahla. Zapojení slouží k pøipojení bìžného televizního pøijímaèe k VGA výstupu osobního poèítaèe. Stavebnici si mùžete objednat na Technická data Napájení: Video vstup: Video výstup: Podporované výstupní standardy: 9 a¾ 12 V/300 ma RGB+HSYNC+VSYNC z VGA výstupu PC obnovovací kmitoèet sluèitelný s normou PAL nebo NTSC Kompositní video (obyèejné video), S-video (Y/C) PAL B, G, H a NTSC M Schéma zapojení (pdf) Osazení souèástek (pdf) Plo¹ný spoj - s. spojù (pdf) Plo¹ný spoj - s. souèástek (pdf) Popis Základem obvodu je integrovaný dekodér AD722 firmy Analog Devices. Katalogový list tohoto obvodu je uveden v závìru èlánku. Dekodér pøevádí signál VGA výstupu (RGB) na TV signál podle norem PAL nebo NTSC. V¹echny tøi výstupy mohou budit standardní zátì¾ 75 ohmù bez nutnosti dal¹ích zesilovaèù. Obvod AD722 je velmi kompaktní, pracuje s napájecím napìtím +5 V a nevy¾aduje ¾ádné externí zpo¾ïovací vedení nebo filtry. Proto¾e obvod AD722 obsahuje v¹echny dùle¾ité obvodové prvky, klade konstrukce dekodéru minimální nároky na poèet externích souèástek. Z tìch jsou dùle¾ité pøedev¹ím krystaly Q1 a Q2 s kmitoèty 3,58 MHz pro normu NTSC a 4,43 MHz pro normu PAL. Mimo krystaly obvod vy¾aduje ji¾ pouze blokovací kondenzátory v obou napájecích vìtvích (analogové i digitální). V zapojení na obr. 1 jsou té¾ pou¾ity blokovací a vazební kondenzátory ve vstupních i výstupních signálových vedeních. Nejslo¾itìj¹í èástí obvodu je tvorba synchronizaèních impulsù. Proto¾e synchronizaèní impulsy z VGA karty mohou mít libovolnou polaritu, zaji¹»uje obvod tvoøený IC1 a souèástkami okolo nìj správnou polaritu signálu na vstupu AD722. S nìkterými kartami VGA, pøípadnì v nìkterých grafických módech, mù¾e nastat problém s dodr¾ením pøesné délky synchronizaèního impulsu. Proto je do obvodu zaøazen èasovaè NE555, který zaruèuje konstantní délku synchronizaèního impulsu. Jeho délka se nastavuje trimrem P1. Pro NTSC normu je to 4,59 _s, pro PAL je to 4,60 _s. Optimální je nastavit délku impulsu osciloskopem nebo èítaèem s funkcí mìøení délky impulsu. Pokud tyto (1 of 2) :40:48

43 Kabely - VGA na Video pøístroje nemáme, mù¾eme obvod nastavit zkusmo na korektní zobrazování barev na pøipojeném TV. Nastavíme-li správné èasování pro jednu normu, vyhoví obvykle i pro druhou, proto¾e rozdíl mezi délkou impulsu je minimální. Jako poslední se nastaví kapacitní trimry C8 a C9. Pokud nemáme k dispozici analyzér TV signálu, pou¾ijeme opìt TV pøijímaè. Stavba Pøevodník je zhotoven na dvoustranné desce o rozmìrech 86,4 x 55,9 mm. Rozlo¾ení souèástek na desce s plo¹nými spoji je na obr. 2, obrazec desky spojù ze strany souèástek (TOP) je na obr. 3, ze strany spojù (BOTTOM) je na obr. 4. Peèlivìj¹í práci vy¾aduje pouze pájení obvodu AD722, proto¾e se dodává pouze v pouzdru SOIC16 pro povrchovou montá¾. Zbytek souèástek zapájíme obvyklým zpùsobem. Závìr Popsané zapojení umo¾òuje snadným zpùsobem pøipojit bì¾ný televizor na výstup osobního poèítaèe. To mù¾e být výhodné zejména pøi pøehrávání DVD nebo jiných obrazových formátù, pou¾ívaných na platformì PC. Ne ka¾dý má k dispozici 21" monitor a sledování filmu na 14" obrazovce nebo LCD displeji notebooku také není nejzá¾ivnìj¹í. Seznam souèástek Odpory: Polovodièe: R1-3, R R D1 1N4007 R4-5 2,2 k IC1 AD722 R6 10 k IC2 NE555 R7 1 k IC3 74LS86 Kondenzátory: IC C10-11, C16 10 _F/25 V Ostatní: C12-14, C17, C7 100 nf JP1 JUMP2 C _F/10 V JP2 JUMP3 C _F/16 V P1 1 k-p16m C _F/16 V Q1 3,58MHz C6 1 nf Q2 4,43MHz C18 15 nf Plo¹ný spoj C pf Upozornìní Ve výše popsaném schématu a v plošných spojích je chyba v zapojení IC3. Správné schéma s plošným spojem bylo zveøejnìno v AR4/ (2 of 2) :40:48

44 Kabely - RS422, RS423 RS422 / V.11, RS423 / V.10 RS422 / V.11 Rozhraní RS422 se používá pro vysokorychlostní komunikaci v øádu Mb/s a na vìtší vzdálenosti, je odolnìjší proti rušení než RS-232 díky dvìma symetrickým vodièùm pro jeden smìr signálu. Doporuèeny jsou vodièe typu twisted pair (kroucená dvoulinka). Na stranì pøíjmaèe je Rt (Terminaèní odpor), obvykle s hodnotou 100 Ohmù. Poèet signálových vodièù pro jeden smìr 2 - symetrický Max. poèet vysílaèù / pøíjmaèù 1/10 Max. délka vedení 1,2 km Max. pøenosová rychlost 10 Mb/s Max. napìtí ± 6 V Zapojení konektoru Canon 9 pin.: Pin : Signál: GND RTS+ RTS- TxD+ TxD- CTS+ CTS- RxD+ RxD- RS423 / V.10 Poèet signálových vodièù pro jeden smìr 2 - nesymetrický Max. poèet vysílaèù / pøíjmaèù 1/10 Max. délka vedení 1.2 km Max. pøenosová rychlost 0.1 Mb/s Max. napìtí ± 6 V :41:21
