1

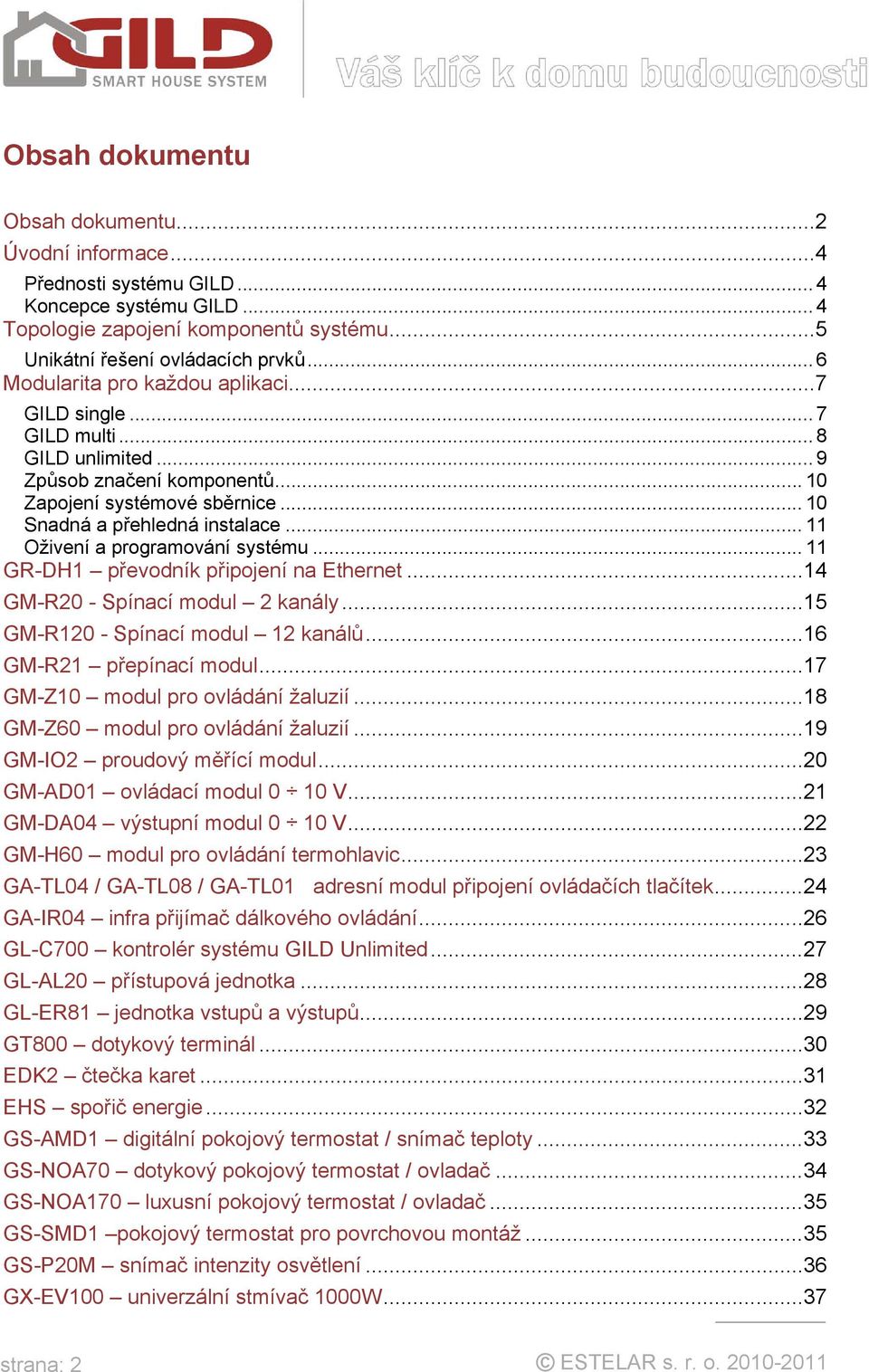

2 Obsah dokumentu Obsah dokumentu... 2 Úvodní informace... 4 Přednosti systému GILD... 4 Koncepce systému GILD... 4 Topologie zapojení komponentů systému... 5 Unikátní řešení ovládacích prvků... 6 Modularita pro každou aplikaci... 7 GILD single... 7 GILD multi... 8 GILD unlimited... 9 Způsob značení komponentů Zapojení systémové sběrnice Snadná a přehledná instalace Oživení a programování systému GR-DH1 převodník připojení na Ethernet GM-R20 - Spínací modul 2 kanály GM-R120 - Spínací modul 12 kanálů GM-R21 přepínací modul GM-Z10 modul pro ovládání žaluzií GM-Z60 modul pro ovládání žaluzií GM-IO2 proudový měřící modul GM-AD01 ovládací modul 0 10 V GM-DA04 výstupní modul 0 10 V GM-H60 modul pro ovládání termohlavic GA-TL04 / GA-TL08 / GA-TL01 adresní modul připojení ovládačích tlačítek GA-IR04 infra přijímač dálkového ovládání GL-C700 kontrolér systému GILD Unlimited GL-AL20 přístupová jednotka GL-ER81 jednotka vstupů a výstupů GT800 dotykový terminál EDK2 čtečka karet EHS spořič energie GS-AMD1 digitální pokojový termostat / snímač teploty GS-NOA70 dotykový pokojový termostat / ovladač GS-NOA170 luxusní pokojový termostat / ovladač GS-SMD1 pokojový termostat pro povrchovou montáž GS-P20M snímač intenzity osvětlení GX-EV100 univerzální stmívač 1000W strana: 2 ESTELAR s. r. o

3 GSM modul pro komunikaci a ovládání přes GSM (SMS) GSW-PROFI uživatelský konfigurační a řídící software MULTIMEDIÁLNÍ OVLÁDÁNÍ PRŮMYSLOVÉ APLIKACE Příslušenství Termohlavice MT4-024-NO Termohlavice MT010-N proporcionální 0 10V Dálkový ovladač IRDO Přídavný zdroj GX-PW24DC Napájecí zdroj POW24AC Napájecí zdroj POW 12-1,7 a POW Zálohovací akumulátory Identifikační karta nebo přívěšek Rf-ID Příslušenství EZS Rozvaděčové kryty Ceník Kontaktní informace strana: 3

4 Úvodní informace Systém GILD je moderní elektronický systém pro realizace veškeré elektroinstalace v rodinných domech, komerčních i průmyslových budovách. Systém GILD umožňuje ovládání všech elektrických součástí Vašeho domu. Ovládá a kontroluje vše co pracuje s elektrickým proudem. Od prostého ovládání osvětlení, zásuvkových okruhů nebo žaluzií, až po měření spotřeby energií, regulaci vytápění a zabezpečení objektu. Jedná se o jedinečné spojení moderní elektroinstalace, řídícího systému, zabezpečení a komerční elektroniky, které výrazně zvyšuje komfort bydlení a užitnou hodnotu nemovitosti. Cílem při vývoji systému GILD bylo vytvořit komfortní a komplexní systém pro inteligentní elektroinstalace po technické i designové stránce. Klíčovými pojmy jsou zde jedinečné sloučení mnoha funkcí pod centrální ovládání a neomezená variabilita při zachování jednoduchosti instalace a přijatelné pořizovací ceny. Přednosti systému GILD nejkomplexnější systém (zahrnuje EZS, EPS, přístupový systém) převratné řešení - nezávislost na konkrétním designu ovládacích prvků použití u nových staveb i při rekonstrukcích nenáročná instalace a konfigurace všechny funkce domu pod centrální správou návratnost díky úsporám energie původní český výrobek všechny návody a software v českém jazyce nízké pořizovací náklady v porovnání s konkurenčními systémy Koncepce systému GILD Systém GILD je navržen jako centralizovaný. To znamená, že většina prvků systému je umístěna v rozvaděčových skříních. V každém rozvaděči je umístěna rozvaděčová jednotka GR-U01, která zajišťuje obsluhu ovládacích prvků a řízení dalších modulů (aktorů) v rámci rozvaděče. Všechny rozvaděče a jejich řídící jednotky jsou propojeny komunikační sběrnicí, která zajišťuje okamžitý přenos informací v rámci celého objektu. Při instalaci není třeba žádného adresovaní ani instalační konfigurace jednotlivých prvků. Základní fukce systému lze ihned po zapojení jednoduše naprogramovat pomocí tlačítek a displaye na řídící jednotce. Systém lze připojit do sítě LAN a provádět pokročilé programování a monitorování, nebo dálkové ovládání všech fukcí. Při návrhu systému je třeba pamatovat na dostatečně dimenzovaný prostor všech rozvaděčů, aby mohly být moduly systému GILD pohodlně začeněny do rozvodů a případně v budoucnu rozširovány. Návrh a použití ostatních prvnů, zejména jištění a proudových ochran se řídí běžnými pravidly klasické elektroinstalace. Na následujících stránkách naleznete podrobné informace o jednotlivých komponentách systému GILD, jejichž sestavením vzniká výsledná instalace a požadovaná funkčnost. Každý modul je určen pro konkrétní úkol a použití. Toto řešení umožňuje snadnou a rychlou realizaci, každé instalace přesně na míru s použitím pouze skutečně potřebných komponentů. strana: 4 ESTELAR s. r. o

5 Topologie zapojení komponentů systému strana: 5

6 Unikátní řešení ovládacích prvků Systém GILD přináší převratné řešení obsluhy ovládacích prvků v intelignetní elektroinstalaci. Ovladačem je vždy prostý spínací kontakt (vypínač, přepínač, tlačítko). Lze použít naprosto jakékoliv konvenční vypínače v libovoném designu. Tyto ovládací prvky se připojují na dvoudrátovou sběrnici pomocí jednoduchého a levného adresního modulu, který je skryt v instalační kabici pod vypínačem. Také inteligentní ovladače pro příjem povelů dálkového ovladače jsou připojovány pomocí stejné sběrnice. Tímto je zachována možnost připojení více ovládacích prvků sběrnici a současně není uživatel neomezen ve výběru designu ovladačů. Další nespornou výhodou je skutečnost, že všechny ovládací prvky jsou nízkonapěťové a prosté jakékoliv složité elektroniky. Toto předchází možným poruchám a umožňuje instalaci ovladačů bez omezení ve venkovích prostorách nebo koupelnách. Tímto řešením systém GILD zásadně převyšuje většinu podobných systémů, které používají speciální systémové ovladače. Cena sběrnicových ovladačů je velice vysoká a nabízí jen omezený sortiment designů a barevných provedení. Na druhé straně řešení ovládacích prvků v systému GILD zachovává možnosti sběrnicového zapojení oproti jednoduchým systémům, které sice nabízejí připojení konvenčních tlačítek, ale každý takový ovladač musí být připojen samostatným vodičem až do řídící jednotky. Takové zapojení zvyšuje náročnost kabeláže i následného zapojování. Popsané řešení ovládacích prvků je v praxi vyrazně levnější a radikálně tak snižuje celkovou cenu instalace. Právě vysoká pořizovací cena inteligentních systému doposud bránila jejich rozšiřování. Inteligentní elektroinstalace je nyní dostupná pro všechny. strana: 6 ESTELAR s. r. o

7 Modularita pro každou aplikaci Pro názornost pokrytí základních typů instalací je systém GILD nabízen ve třech variantách. Jedná se o modelové konfigurace, které se liší množstvím a způsobem propojení jednotlivých komponentů a tím výslednými možnostmi. Všechny varianty využívají stejné komponenty a různé úrovně softwarového vybavení. Vyšší varianty je vždy dosaženo rozšířením předchozí varianty. GILD single Základní sestava pro ovládání světelných nebo zásuvkových okruhů v rámci jednoho rozvaděče. Pro ovládání lze volit vypínače, tlačítka, dálkové ovládače nebo pohybové snímače pro venkovní prostory. Ovládat lze také světelní stmívače nebo žaluzií. Zláště výhodné je nasazení jako uzavřený systém pro ovládání žaluzií. Lze vytvářet jednoduché logické návaznosti vstupů a výstupních okruhů. Veškeré konfigurace jsou prováděny přímo na řídící jednotce bez použití počítače. V případě potřeby lze počítač připojit pomocí rozhraní USB. Ovládání je velmi intuitivní a nevyžaduje hlubší znalosti v oblasti elektroinstalací. Hlavní rysy: ovládání tlačítky nebo vypínači a IR ovladači řízení zásuvkových a světelných okruhů ovládání žaluzií a rolet pouze ovládání (bez časových funkcí) programování přímo na řídící jednotce možnost připojení počítače přes USB Tipycké použití: Malé byty a jednoduché instalace s jedním rozvaděčem Řízení venkovního osvětlení Uzavřené systémy ovládání žaluzí strana: 7

8 GILD multi Úroveň GILD Multi přebírá všechny vlastnosti předchozí úrovně Single. Rozdílem je možnost vzájemně propojit rozvaděčové řídící jednotky a tím kombinovat více ovládacích a akčních prvků. Dalším rozšířením funkcí je možnost programování funkcí v zavislosti na reálném čase a dnu v týdnu. Pro jednotlivé elektrické okruhy lze definovat bezpečnostní a spořící funkce, např.: odpojení všech vybraných zásuvek a světel po odchodu všech osob z objektu. K disposici je měření teplot a základní regulace vytápění nebo klimatizace. Úroveň GILD Multi umožňuje také připojení čidel pro elektronickou zabezpečovací a požární signalizaci, vytváření světelných schémat nebo simulace přítomnosti v objektu. Konfigurace všech funkcí probíhá pomocí software z připojeného počítače. Nadstavbový software lze využít také pro monitorování nebo dálkové ovládání celého domu. Hlavní rysy: ovládání tlačítky nebo vypínači a IR ovladači řízení zásuvkových a světelných okruhů ovládání žaluzií a rolet nastavení centrálních funkcí, časových funkcí a světelných scén možnost připojení pohybových a kouřových čidel možnost použití čtečky karet pro ovládání systému základní regulace vytápění programování a ovládání pomocí počítače ovládání také přes SMS nebo internet Tipycké použití: Byty a malé rodinné domky - kompletní elektroinstalace Ovládání zastínění, vytápění, větrání Řízení venkovního osvětlení, zavlažování apod. strana: 8 ESTELAR s. r. o

9 GILD unlimited GILD Unlimited opět přináší všechny možnosti předchozích úrovní Single a Multi. Připojením centrální řídící jednotky v úrovni Unlimited se otevírají široké možnosti pro vytváření libovolných návazností a přednastavených schémat provozu celého objektu. Součástní instalace může být plnohodný systém zabezpečení (EZS) a požární signalizace (EPS). Úroveň Unlimited také nabízí pokročilé možnosti regulace vytápění a programování časových funkcí. Převratnou novinkou je integrovaný přístupový systém, který umožňuje kontrolovaný pohyb osob v objektu pomocí ID čipů nebo otisků prstů. Úroveň Unlimited přináší také možnosti připojení vizualizačních jednotek (např.: GT800), pomocí kterých lze velmi komfortně ovládat celý systém pomocí grafického dotykového display. Pomocí SMS zpráv nebo internetu lze systému ovládat a mít pod kontrolou, ať jste kdekoliv na světě. Hlavní rysy: ovládání tlačítky nebo vypínači a IR ovladači řízení zásuvkových a světelných okruhů ovládání žaluzií a rolet nastavení centrálních funkcí, časových funkcí a světelných scén integrované systémy EZS a EPS čtečky karet nebo otisků prstů prootvírání dveří a ovládání systému pokročilá regulace vytápění, větrání nebo solárních panelů programování a ovládání pomocí počítače SW pro konfiguraci systému a vizualizaci objektu komfortní ovládání pomocí dotykových terminálů WEB rozhraní pro dálkové ovládání přes internet ovládání přes SMS nebo internet Tipycké použití: Střední a velké rodinné domy Komerční a multifunkční budovy Nadstandartní instalace s nejvyššími požadavky strana: 9

10 Způsob značení komponentů Označení každého základního modulu GILD: xx yynnn xx GL GR GM GA GS GX yy nnn je rozlišovací znak podle způsob připojení modulu (2 písmena): - komponenty připojované na komunikační sběrnici systému mimo rozvaděč - komponenty připojované na komunikační sběrnici systému v rozvaděči - rozvaděčové moduly na systémovou sběrnici rozvaděčové jednotky - komponenty připojované na ovládací linky (tlačítka, spínače, IR ) - komponenty připojované na externí sběrnici (např.: Modus, Dallas, CAN) - komponenty připojované k systému jiným způsobem umístěné v rozvaděči je kód typového označení modulu (1 3 písmena) je označení samotného modulu (2-4 číslice): První číslice za písmenem udává počet výstupů. Pokud má modul vice než 9 výstupů je toto označení dvoumístné (výsledný kód bude trojmístný). Další číslice mají specifický význam podle typu modulu. pro výstupní moduly upřesňuje další typovou variantu modulu pro vstupní moduly udává číslice počet vstupů pro ostatní moduly pouze kódové označení Všechny ostatní komponenty, které se vymykají výše uvedenému značení jsou specifické a doplňkové komponenty označované standardním typovým nebo obchodním značením. Zapojení systémové sběrnice Všechny moduly s označením GM jsou určeny pro montáž na DIN lištu v rozvaděči. Připojují se vždy k jednotce GR-U01 pomocí dodaných vícežilových kabelů. Připojení je velmi jednoduché a nevyžaduje jakoukoliv další adresaci nebo konfiguraci. strana: 10 ESTELAR s. r. o

11 Snadná a přehledná instalace Systém GILD je navržen tak, aby jeho instalace a programování byly vždy srozumitelné a jednoduché. Pro instalaci nejsou nutné žádné speciální nástroje ani kabely. Vše lze zvládnout s běžným šroubovákem používaným v každodenní elektro-praxi. Kabely potřebno k propojení v rámci rozvaděče jsou součástí dodávky jednotlivých modulů. V celém systému je použito jednotného značení připojovacích svorkovnic. Každá logická skupina svorek má své barevné odlišení podle způsobu připojení a napěťových úrovní. Tento systém předchází možným záměnám a chybám při zapojování systému. Barvy svorkovnic podle jejich účelu a připojení: ŠEDÁ ZELENÁ ŽLUTÁ MODRÁ běžné svorky, na které se připojuje silové napájení 230 V silové výstupy ovládaných okruhů, silové vstupy komunikace a nízkonapěťové napájení 12/24V nízkonapěťové ovládací tlačítka nízkonapěťové vstupy/výstupy Oživení a programování systému Instalace a oživení systému nevyžaduje hlubší znalosti počítačové techniky. Nepřekonatelnou vlastností je možnost oživení celé instalace bez nutnosti použití počítače již ve stádiu hrubé stavby. Všechny moduly systému GILD obsahují již z výroby jedinečnou komunikační adresu a není tedy nutné během instalace cokoliv nastavovat. Během několika minut po zapojení budou již plně funkční světelné i zásuvkové okruhy. Prvotní programování probíhá pomocí tlačítek a displaye přímo na rozvaděčových jednotkách. Již po prvním zapnutí a správném propojení spolu komunikují všechny sběrnicové jednotky a je tedy možné programovat i závislosti mezi různými rozvaděči. Pomocí manuálního ovládání lze testovat správnost celé instalace a nastavit požadované stavy. Stejně snadné je také budoucí rozšiřování nebo případný servis. Nové jednotky stačí připojit na systémovou sběrnici a jednoduše jim naprogramovat požadované funkce. Při výměně modulů kus za kus není třeba již žádných dalších změn, vše bude fungovat stejně jako před výměnou. Nastavení pokročilých funkcí a například vytváření světelných scén se provádí pomocí počítače. V konfiguračním programu také probíhá konfigurace režimů vytápění, EZS a EPS. Jednotlivým vstupů a výstupům systému lze přiřadit uživatelský popis pro snadnou orientaci a následně vytvářet uživatelské rozhraní pro běžný provoz. Veškerá dokumentace a software je vždy v českém jazyce a každý montážník nebo koncový uživatel může využívat technickou podporu systému a zázemí přímo u výrobce systému. strana: 11

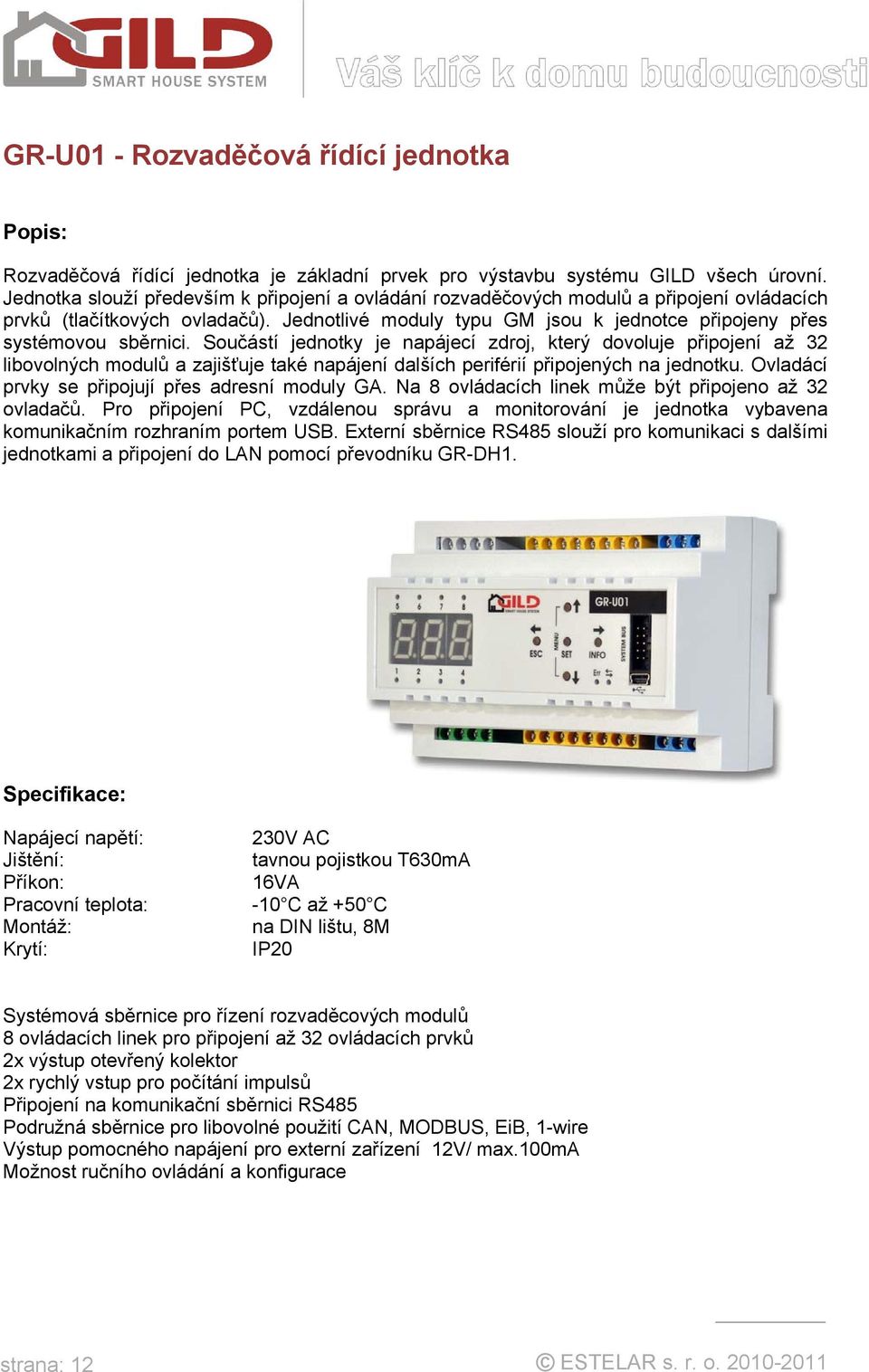

12 GR-U01 - Rozvaděčová řídící jednotka Rozvaděčová řídící jednotka je základní prvek pro výstavbu systému GILD všech úrovní. Jednotka slouží především k připojení a ovládání rozvaděčových modulů a připojení ovládacích prvků (tlačítkových ovladačů). Jednotlivé moduly typu GM jsou k jednotce připojeny přes systémovou sběrnici. Součástí jednotky je napájecí zdroj, který dovoluje připojení až 32 libovolných modulů a zajišťuje také napájení dalších periférií připojených na jednotku. Ovladácí prvky se připojují přes adresní moduly GA. Na 8 ovládacích linek může být připojeno až 32 ovladačů. Pro připojení PC, vzdálenou správu a monitorování je jednotka vybavena komunikačním rozhraním portem USB. Externí sběrnice RS485 slouží pro komunikaci s dalšími jednotkami a připojení do LAN pomocí převodníku GR-DH1. Jištění: Příkon: Krytí: 230V AC tavnou pojistkou T630mA 16VA -10 C až +50 C na DIN lištu, 8M IP20 Systémová sběrnice pro řízení rozvaděcových modulů 8 ovládacích linek pro připojení až 32 ovládacích prvků 2x výstup otevřený kolektor 2x rychlý vstup pro počítání impulsů Připojení na komunikační sběrnici RS485 Podružná sběrnice pro libovolné použití CAN, MODBUS, EiB, 1-wire Výstup pomocného napájení pro externí zařízení 12V/ max.100ma Možnost ručního ovládání a konfigurace strana: 12 ESTELAR s. r. o

13 Zapojení jednotky: Řídící jednotka GR-U01 se umísťuje do každého rozvaděče, ve kterém je požadováno ovládání pomocí modulů typu GM. Součástí dodávky jednotky jsou ploché propojovací kabely opatřené konektory pro snadné propojení modulů na systémové sběrnici. Instalace jednotky samostné ani ostatních modulů nevyžaduje žádné adresování ani jinou konfiguraci. Vše stačí pouze nainstalovat do rozvaděče a jednoduše propojit pomocí dodaných kabelů s konektory. Ihned po zapnutí bude vše funkční a připraveno k použití. Všechny naprogramované informace jsou uloženy v paměťovém modulu, který je přístupný v zadní části jednotky. Jakýkoliv případný servis je vylmi jednoduchý, při poruše kteréhokoliv modulu stačí pouze vyměnit vadný kus za nový. V případě jednotky GR-U01 se paměťový modul vloží do nové jednotky a vše bude pracovat bez nutnosti dalších zásahů a změn konfigurace. Ovládání jednotky: Ihned po zapojení jednotky je možné kompletně otestovat správnost zapojení a provést základní konfiguraci a uvedení do provozu bez použití počítače. Pomocí ovládacích tlačítek na čelní straně jednotky a displaye jsou dostupné funkce pro manuální ovládání výsupů a monitorování vstupů. Je možno velmi jednoduše naprogramovat závislosti spínání vystupů na základě stisku ovládacích tlačítek. Toto unikátní řešení je velmi výhodné pro rychlé otestování správnosti zapojení celé instalace a okamžité uvedení do provozu (úroveň GILD Single). Není třeba ve stavebních podmínkách připojovat počítač nebo instalovat jakýkoliv software. Teprve až je stavba dokončena a dílo se předává k užívání, mohou být doprogramovány pokročilejší funkce pomocí konfiguračního software GSW (úrovně GILD Multi-Unlimited). strana: 13

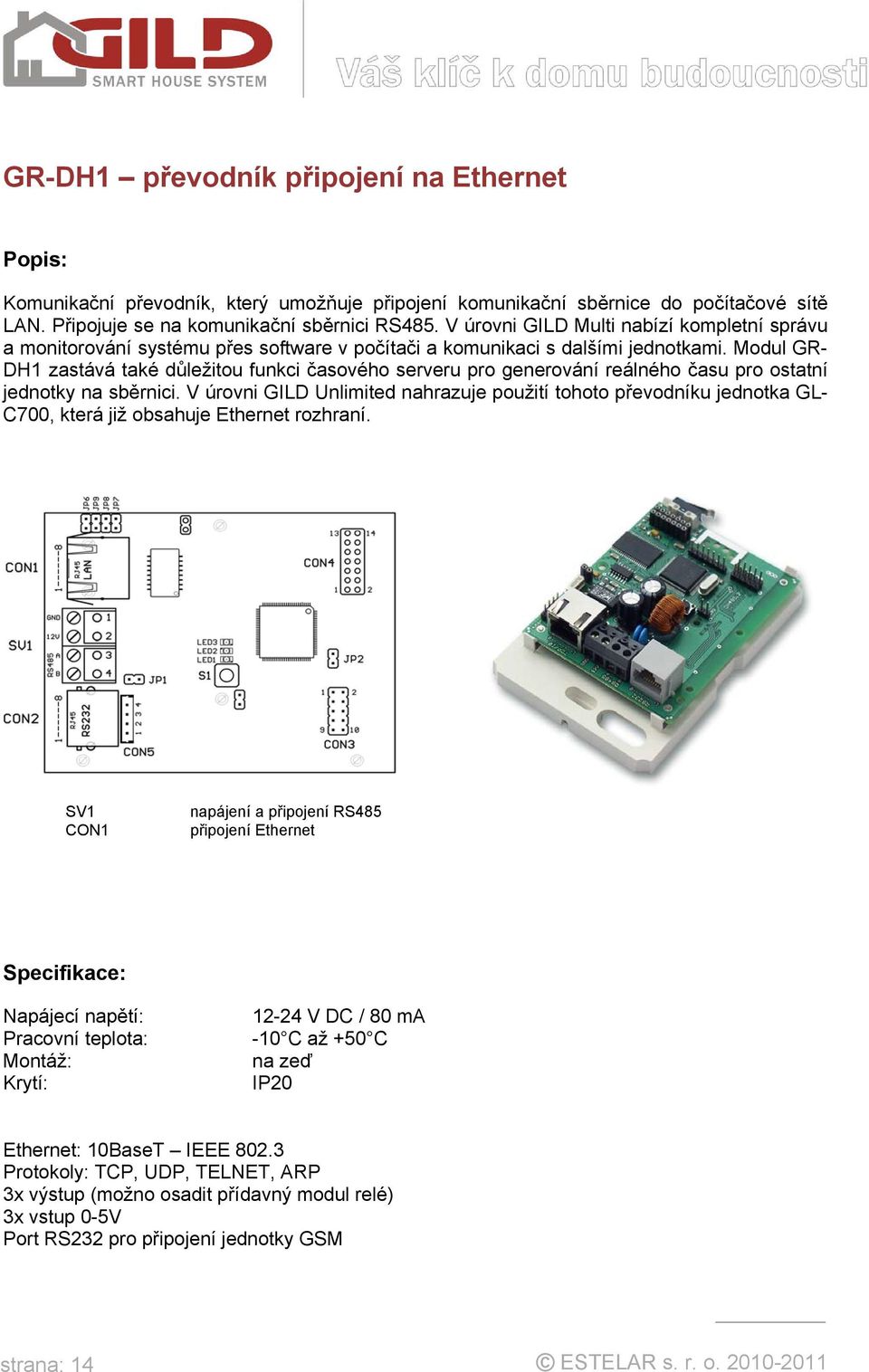

14 GR-DH1 převodník připojení na Ethernet Komunikační převodník, který umožňuje připojení komunikační sběrnice do počítačové sítě LAN. Připojuje se na komunikační sběrnici RS485. V úrovni GILD Multi nabízí kompletní správu a monitorování systému přes software v počítači a komunikaci s dalšími jednotkami. Modul GR- DH1 zastává také důležitou funkci časového serveru pro generování reálného času pro ostatní jednotky na sběrnici. V úrovni GILD Unlimited nahrazuje použití tohoto převodníku jednotka GL- C700, která již obsahuje Ethernet rozhraní. SV1 CON1 napájení a připojení RS485 připojení Ethernet Krytí: V DC / 80 ma -10 C až +50 C na zeď IP20 Ethernet: 10BaseT IEEE Protokoly: TCP, UDP, TELNET, ARP 3x výstup (možno osadit přídavný modul relé) 3x vstup 0-5V Port RS232 pro připojení jednotky GSM strana: 14 ESTELAR s. r. o

15 GM-R20 - Spínací modul 2 kanály Reléový modul pro ovládaní silových obvodů. Umožňuje spínání 2 nezávislých kanálů včetně monitorování přítomnosti vstupní fáze pro každý kanál. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Sepnutí relé a přítomnost fáze indikují barevné LED diody. Výstupní kontakty relé Monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC, NO max. 250V AC -10 C až +50 C IP20 na DIN lištu, 2M 2x spínací kontakt relé NO 2x vstup pro sledování přítomnosti vstupní fáze 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 15

16 GM-R120 - Spínací modul 12 kanálů Reléový modul pro ovládání silových světelných obvodů. Umožňuje nezávislé spínání 12 kanálů. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Sepnutí relé červené LED diody. Výstupní kontakty relé Krytí: 5/24V DC ze systémové sběrnice 250V/10A AC, NO -10 C až +50 C IP20 na DIN lištu, 8M 12x spínací kontakt relé NO 12x LED pro indikaci sepnutí relé Připojení na systémovou sběrnici pomocí konektorů Určeno především pro světelné okruhy Vnitřní zapojení je rozděleno na 4 skupiny u kterých musí být použito napájení ze společné fáze strana: 16 ESTELAR s. r. o

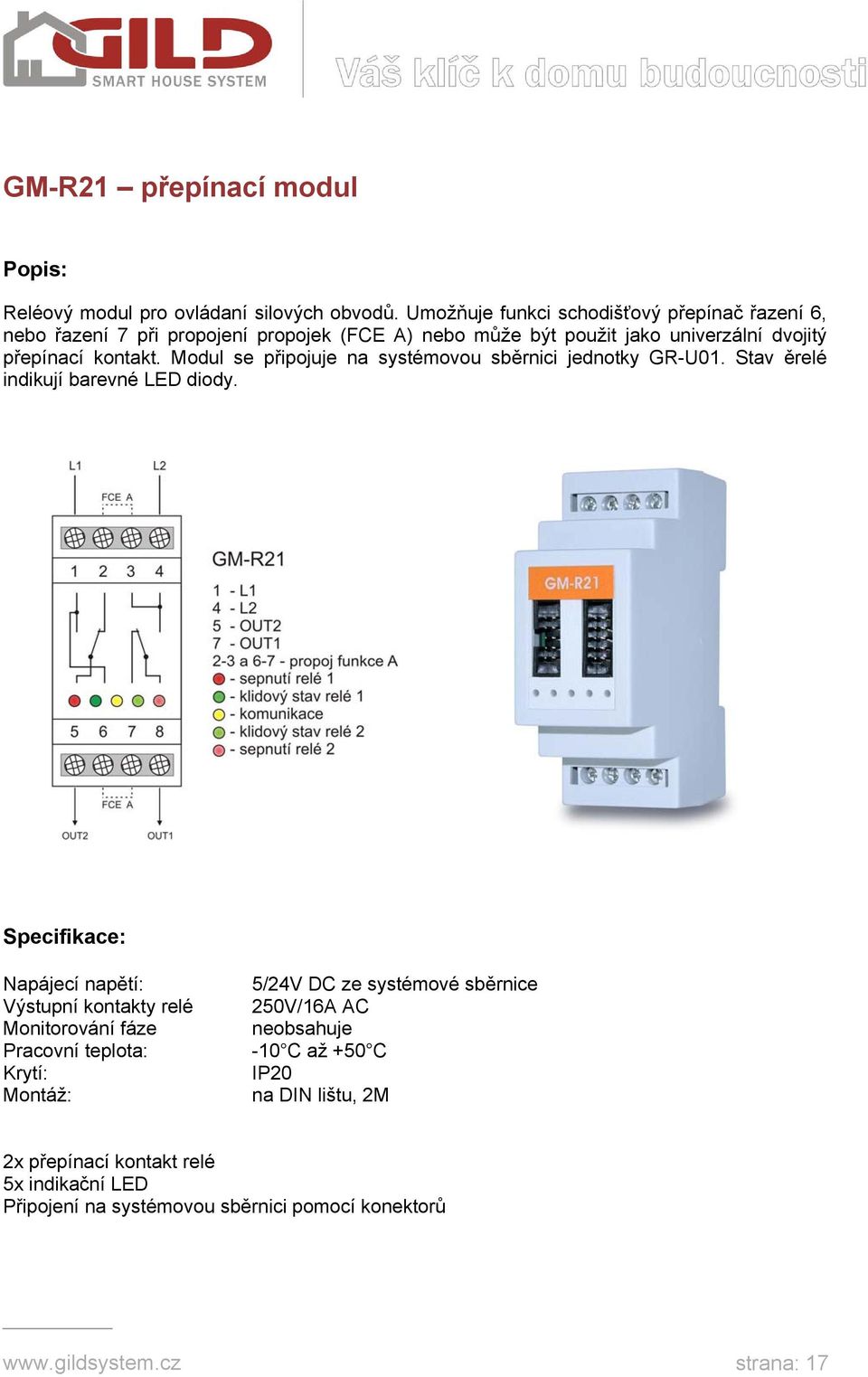

17 GM-R21 přepínací modul Reléový modul pro ovládaní silových obvodů. Umožňuje funkci schodišťový přepínač řazení 6, nebo řazení 7 při propojení propojek (FCE A) nebo může být použit jako univerzální dvojitý přepínací kontakt. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav ěrelé indikují barevné LED diody. Výstupní kontakty relé Monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC neobsahuje -10 C až +50 C IP20 na DIN lištu, 2M 2x přepínací kontakt relé 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 17

18 GM-Z10 modul pro ovládání žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 1 kanál. Zdvojené kontakty připojovací svorkovnice umožňují připojit 2 pohony, které budou mít shodnou funkci. Upozornění: paralelně lze spojovat pouze pohony, které toto umožňují! Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav ovládaných žaluzií a přítomnost fáze na vstupu indikují barevné LED diody. 5/24V DC ze systémové sběrnice Vstup pro napájení pohonů žaluzií 1x 250V AC max. 5A Výstupní kontakty relé 250V/5A AC Monitorování fáze max. 250V AC -10 C až +50 C Krytí: IP20 na DIN lištu, 2M 2x přepínací kontakt relé 1x vstup pro sledování přítomnosti vstupní fáze 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 18 ESTELAR s. r. o

19 GM-Z60 modul pro ovládání žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 6 kanálů. Na jednotku lze připojit 6 nezávislých pohonů, kdy každý může být libovolně ovládán. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Modul neumožňuje sledování přítomnosti fáze. Stav a směr pohybu ovládaných žaluzií indikují barevné LED diody. 5/24V DC ze systémové sběrnice Vstup pro napájení pohonů žaluzií 6x 250V AC Výstupní kontakty relé 250V/5A AC pro každý kanál Monitorování fáze max. 250V AC -10 C až +50 C Krytí: IP20 na DIN lištu, 6M 6 x přepínací kontakt relé 12x indikační LED sepnutí relé + 8 pro adresaci Připojení na systémovou sběrnici pomocí konektorů strana: 19

20 GM-IO2 proudový měřící modul Měřící modul pro monitorování silových okruhů. Jednotka obsahuje dva nezávislé kanály, na kterých lze kontrolovat přítomnost fáze na vstupu a měřit aktuální protékající proud. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Praktické využití modulu je pro zjištění aktuální spotřeby konkrétních spotřebičů a tím zjištění nákladů na jejich provoz. Také lze s výhodou použít pro vzájemné blokování spotřebičů, aby nedošlo k překročení kapacity hlavního jištění. Průchozí svorky: Měřící rozsah: Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC pro každý kanál 0 16 A -10 C až +50 C IP20 na DIN lištu, 2M 2x průchozí kanál pro měření 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 20 ESTELAR s. r. o

21 GM-AD01 ovládací modul 0 10 V Modul umožňující propojení s dalšími systémy, které umožňují ovládání pomocí normovaných signálů 0 10V, např.: topení, klimatizace, solární systémy. Jednotka obsahuje jeden vstupní a jeden výstupní kanál. Výstupní kanál lze využít take pro ovládání stmívaču nebo svítídel s elektronickým předřadníkem. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Výstup: Vstup: Krytí: 5/24V DC ze systémové sběrnice 0 10 V/ 20 ma 0 10 V -10 C až +50 C IP20 na DIN lištu, 2M 1x výstupní kanál 1x vstupní kanál 2x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 21

22 GM-DA04 výstupní modul 0 10 V Modul obsahuje čtyři nezavislé výstupy signálů 0 10V. Primární využití modulu je pro ovládání stmívačů, svítidel s elektronickým předřadníkem nebo proporcionálních termohlavic typu MT010. Pro ovládání termohavic je nutný přípavný zdroj GX-POW24. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Výstup: Krytí: 5/24V DC ze systémové sběrnice 0 10 V/ 20 ma -10 C až +50 C IP20 na DIN lištu, 2M 4x výstupní kanál 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 22 ESTELAR s. r. o

23 GM-H60 modul pro ovládání termohlavic Modul pro systémy regulace vytápění pomocí elektrických ventilů na otopných tělesech. Jednotka obsahuje šest výstupů pro přímé připojení dvoustavových termolavic typu MT4. Na výstupech je dle potřeby spínáno ovládací napětí s PWM modulací. Modul se připojuje na systémovou sběrnici jednotky GR-U01, obsahuje vlastní zdroj mapájení pro termohlavice. Stav indikují barevné LED diody. Jištění: Výstup: Krytí: 230V AC elektronickou pojistkou napájecího zdroje 24 V DC/ max. 2 A pro každý kanál 1x výstup 12V/0,5A -10 C až +50 C IP20 na DIN lištu, 8M 6x výstupní kanál 12x indikační LED + 8 pro adresaci Připojení na systémovou sběrnici pomocí konektorů strana: 23

24 GA-TL04 / GA-TL08 / GA-TL01 adresní modul připojení ovládačích tlačítek Adresovací svorkovnice pro připojení 4 nebo až 8 externích ovladačů na jednu ovládací linku jednotky GR-U01. Typy připojených ovladačů lze libovolně kombinovat (tlačítka/spínače). Ovladačem může být libovolný bezpotenciálový spínací kontakt. Moduly GA-TL01 lze na ovládací linku řadit až do počtu 4 nebo kombinovat s modulem GA-TL04. Podmínkou je použití modulu s unikátní adresou, tj. nesmí být vřazeny dvě stejné ID čísla. GA-TL08 - modul pro připojení až 8 ovladačů GA-TL04 - modul pro připojení až 4 ovladačů GA-TL01 - modul pro připojení jednoho ovladače, s pevnou adresací V z ovládací linky -10 C až +50 C do krabice KU-68 1x bezpotenciálový ovladač - tlačítko/spínač pro GA-TL01 4x bezpotenciálový ovladač - tlačítko/spínač GA-TL04 Připojení na ovládací linku pomocí bezšroubové svorkovnice strana: 24 ESTELAR s. r. o

25 strana: 25

26 GA-IR04 infra přijímač dálkového ovládání Modul infrapřijímače kódu dálkového ovladače pro zabudování do libovolného krytu. Na svorkovnici tohoto modulu lze připojit až 4 externí ovladače (tlačítka) a kombinovat tak funkci dálkového ovládání a klasických spínačů v jednom rámečku. Modul umožňuje jednoduchým způsobem naprogramování reakce na přijatý kód DO. Modul se připojuje na ovládací linku jednotky GR-U01. Protokol IR: Přijímaná frekvence: Krytování: 22V/30mA z ovládací linky NEC 38 khz -10 C až +50 C do krabice KU-68 ABB Tango, Time, Element, Alpha Nea nebo jiné dle požadavku Až 15 naprogramovaných kódů až 4 paralerní bezpotenciálový ovladač (tlačítko) Možnost zástavby do libovolného krytu Připojení na ovládací linku pomocí bezšroubové svorkovnice strana: 26 ESTELAR s. r. o

27 GL-C700 kontrolér systému GILD Unlimited Centrální jednotka pro řízení komunikační sběrnice systému v úrovni GILD Unlimited. Jednotka umožňuje nastavení přístupových práv, zabezpečovací a požární signalizace a definice logických funkcí. V interní paměti se uchovává historie všech událostí systému. Jednotka je vybavena rozhraním Ethernet pro ovládání z počítače nebo přes internet. 230V AC Jištění: výměnnou tavnou pojistkou T630mA Příkon: 16VA -10 C až +50 C Krytí: plechový kryt 390 x 290 x 85 na zeď Vlastní zálohovaný zdroj napájení (akumulátor je nutno objednat samostatně) Výstup napájení komunikační sběrnice 24V/5 A 4x programovatelné relé Obvod reálného času Paměť historie událostí strana: 27

28 GL-AL20 přístupová jednotka Sběrnicová jednotka pro ovládání vstupů v závislosti na oprávnění. K jednotce lze připojit dvě čtečky typu EDK2 pro ovládání dveřních zámků. Místo jedné ze čteček je možno připojit spořič energie EHS3. Po přečtění kódu karty nebo otisku prstu ze čtečky sepne relé dle oprávnění. Připojuje se na komunikační sběrnici systému GILD unlimited. 12V DC z komunikační sběrnice nebo externí Odběr: 30mA bez připojených čteček -25 C až +50 C Krytování: plastový kryt 130x 80 x 34 na zeď Až 2 čtečky pro dva nezávislé vstupy nebo jeden oboustranně ovládaný Vstup pro dveřní kontakt Vstup pro odchodové tlačítko strana: 28 ESTELAR s. r. o

29 GL-ER81 jednotka vstupů a výstupů Sběrnicová jednotka pro rozšíření vstupních a výstupních linek systému GILD Multi a GILD Unlimited. Na vstupní linky je možno připojovat libovolné spínací prvky např: pohybová čidla, detektory kouře. Výstupní linky lze využívat libovolně pro bezpotenciálové spínání. Připojuje se na komunikační sběrnici. 12V DC z komunikační sběrnice nebo externí Odběr: max. 50mA Vstupy: 0-35 V AC/DC Výstupy: 100V/2A na každý kontakt relé -20 C až +50 C Krytování: plastový kryt 200 x 142 x 42 na zeď 8x galvanicky oddělených vstupních linek 8x přepínací relé Definice logických funkcí mezi vstupy a výstupy strana: 29

30 GT800 dotykový terminál Komfortní dotykový multifunkční terminal pro konfiguraci, ovládání a monitorování systému GILD unlimited. Obsahuje dotykový TFT display 5,4. Mnoho barevných a designových variant krytování. Modul se připojuje rozhraním Ethernet do sítě LAN. Krytování: 12V/150mA 0 C až +50 C na zeď dle objednávky Komfortní uživatelské rozhraní Grafické vizualizace objektů Alternativa klasických ovládacích prvků Podsvícený display umožňuje ovládání i v noci strana: 30 ESTELAR s. r. o

31 EDK2 čtečka karet Čtečky EDK2 slouží pro čtení bezkontaktních karet a přívěsků nebo otisků prstů (EDK2-F). Používá se jako externí čtečka pro ovládání dveří podle oprávnění uživatelů náhrada klíčů. Svou konstrukcí jsou určeny pro zástavbu a krytování do libovolných typů instalačních a rozvodných systémů pro dodržení jednotného stylu. Čtečky se připojují k jednotce GL-AL20, která následně pomocí relé ovládá dveřní zámky. Snímač EDK2-F Snímač EDK2B Odběr: Typ médií: Biometrický snímač: Krytování: 12V DC z nadřazené jednotky 65/120 ma EM4100, 125 khz nebo otisk prstu optický -20 C až +50 C libovolné na KU-68 Různé druhy krytování Dvoubarevná signalizační LED Zvuková signalizace vstupu. strana: 31

32 EHS spořič energie Spořiče energie rodiny EHS slouží k signalizaci a ovládání silových okruhů v závislosti na přítomnosti identifikační karty vložené do čtečky EHS. Typické použití čteček EHS je především v hotelových pokojích nebo v systémech inteligentních elektroinstalací pro kontrolu přítomnosti osob v pokoji respektive v budově. Připojuje se k jednotce GL-AL20, možno použít i samostatně (v provedení pouze s kontaktem). Odběr: Typ karet: Krytování: 12V DC z nadřazené jednotky 25/70mA bez/s vloženou kartou EM4100, 125 khz -20 C až +50 C ABB SOLO, SOLO CARAT, ALPHA EXCUSIVE, FUTURE, TANGO, TIME, ELEMENT nebo plastový kryt 75 x 117 x 24 na KU-68 Různé druhy krytování Pracuje jako čtečka karet raguje pouze na oprávněné karty Možnost použití samostatně bezpotenciálový spínací kontakt (EHS2) strana: 32 ESTELAR s. r. o

33 GS-AMD1 digitální pokojový termostat / snímač teploty Teploměr je určen ke snímání, případně ke korekci prostorové teploty interiéru. Přístroj umožňuje měřit, zobrazit a případně tlačítky a nastavit korekci teploty. Ovladač je vybaven třímístným LCD displejem. Měřená teplota a hodnota korekce jsou vyhodnocovány procesorem, který komunikuje s nadřazeným řídicím systémem. Připojuje se na podružnou sběrnici jednotky GR-U01. Ovládače díky své variabilní funkci najdou vhodné uplatnění především v aplikacích pro řízené vytápění místností (tzv. systémy Individual Room Control). Jejich nízká spotřeba a vysoká přesnost měření je předurčuje pro použití v systémech s větším množstvím měřených míst. GS-AMD1T GS-AMD1A GS-AMD1Ti GS-AMD1E GS-AMD1N GS-AMD1U 12 30V DC Odběr: 20mA bez zatíženého výstupu OUT Rozlišení: 0,1 C ( -9,9 40 C ), 1 C ( C ) Přesnost měření: ± 0,5 C -30 C +40 C na KU-68 Krytování: - ABB Tango, Alpha nea exclusive. Time, Element - Legrand Galea, Galea Life, Valena a Cariva - Bticino Light, Light tech, Living a Axolute - Schneider Electric Unica Colours, Basic, Plus, Top a Quadro - Moeller (NIKO) Original, Intense a Pure - Merten Antique - Berker Komunikace MODBUS RTU po lince RS485. Připojuje se na podružnou sběrnici ModBus Možnost umístění do vícenásobného rámečku strana: 33

34 GS-NOA70 dotykový pokojový termostat / ovladač GS-NOA70 je nástěnný ovladač zcela nového typu - hlavní prvek tvoří grafický displej o rozměru 58x38 mm s dotykovým panelem, který poskytuje pohodlné ovládání zařízení pouhým dotykem prstu. Ovladač měří teplotu v místnosti a podle zvolené varianty ovládání může nastavovat režimy regulace teploty v místnosti, korekci požadované teploty, případně dát povel pro sepnutí libovolného výstupu (např: žaluzie). Ovladač komunikuje s nadřazeným systémem po sériové lince protokolem MODBUS, vzhled obrazovky a funkce lze programovat podle přání zákazníka. Odběr: Rozsah měření: Přesnost měření: Krytí: 12 30V DC max. 40mA -10 C +50 C ± 0,5 C -10 C +50 C IP20 na KU-68, nebo povrchově Snadná montáž do standardní instalační krabice, nebo povrchově. Různé barvy krytů a vany pro povrchovou montáž Komunikace MODBUS RTU po lince RS485 Připojuje se na podružnou sběrnici ModBus strana: 34 ESTELAR s. r. o

35 GS-NOA170 luxusní pokojový termostat / ovladač GS-NOA170 je vestavný ovladač typu NOA70 v luxusním provedení pro zapuštěnou montáž. Obsahuje designový čelní panel v několika provedeních. Provedení rámečku: Elox přírodní, Elox černý, broušený nerez Vše ostatní stejné jako GS-NOA70 GS-SMD1 pokojový termostat pro povrchovou montáž Shodně jako GS-AMD1. Ovladač je vybavený elektronikou, která je umístěna na plošném spoji uvnitř krytu. Vlastní čidlo teploty se nachází v kovovém pouzdru na čelním krytu ovladače. Přístroj umožňuje zvolit pomocí tlačítka nebo nadřazeným systémem útlumový režim (indikace zelenou LED). Pro snadnou montáž pokračovacího vedení jsou všechny připojovací svorky zdvojeny V DC Odběr: 20mA bez zatíženého výstupu OUT Rozlišení: 0,1 C ( -9,9 40 C ), 1 C ( C ) Přesnost měření: ± 0,5 C -30 C +40 C Krytí: IP40 povrchová Komunikace MODBUS RTU po lince RS485. Připojuje se na podružnou sběrnici ModBus strana: 35

36 GS-P11M snímač venkovni teploty Snímače teploty P11M jsou určeny pro snímání venkovní teploty pro potřeby regulace vytápění nebo chlazení systémem GILD. Měřené hodnoty jsou vyhodnocovány procesorem, který naměřená data vysílá nadřazenému systému. Komunikace je vedena po lince RS485 protokolem MODBUS RTU. Připojuje se na podružnou sběrnici ModBus. Vlastní čidlo teploty se nachází v kovové stopce. Elektronika je umístěna na plošném spoji uvnitř plastové hlavice. Snímač je standardně dodáván se dvěma průchodkami pro kabel o průměru 8mm. Je určen pro římou montáž ve venkovním prostředí a nevyžaduje žádnou provozní údržbu V DC Odběr: max. 20mA Měřící rozsah: -30 C +50 C Přesnost měření: 0,5 C Relativní vlhkost: < 80 % Krytí: IP65 na zeď pomocí držáku GS-P20M snímač intenzity osvětlení Snímač je určen pro snímání intenzity osvětlení v interiéru i exteriéru. Typickým příkladem použití je například ovládání nočního osvětlení nebo ovládání žaluzií v závislosti na intenzitě venkovního osvětlení. Měřené hodnoty jsou vyhodnocovány procesorem, který naměřená data vysílá nadřazenému systému. Komunikace je vedena po lince RS485 protokolem MODBUS RTU. Připojuje se na podružnou sběrnici ModBus. Vlastní snímač je zabudován v perforovaném krytu. Provozním podmínkám vyhovuje běžné chemicky neagresivní prostředí, kde snímače vyžadují pouze udržování v čistotě. Odběr: Spektrální citlivost: Teplota okolí hlavice: Krytí: 12 30V DC max. 20mA nm -30 C +50 C IP30 na zeď strana: 36 ESTELAR s. r. o

37 GX-EV100 univerzální stmívač 1000W Stmívač EV100 umožňuje řízení intenzity osvětlení pomocí signálu 0 10V. Rozsah intenzity osvětlení přednastavit na přístroji. Je možno přepnout na manuální režim a ovládat pomocí tlačítek. V případě přetížení nebo při nadměrném oteplení přístroje dochází k automatické redukci stávajícího výkonu. Při zkratu v obvodu připojeného osvětlení nebo při extrémním přetížení dochází k odpojení výstupu přístroje. Připojuje se k modulu GM-DA04 nebo GM-AD01. Odběr: Výstupní výkon: Vstup 0 10V: Krytí: 230 VAC max. 13mA 1000W 1,5mA -10 C +45 C IP20 na DIN lištu, 6M Regulace výkonu přes rozhraní 0 10V Snadná montáž na DIN lištu Ochrana proti přetížení a nadměrnému oteplení přístroje strana: 37

38 GSM modul pro komunikaci a ovládání přes GSM (SMS) GSM brána s modulem Siemens TC35 vybavená velkým množstvím programovatelných funkcí, které zvyšují komfort obsluhy. Je řešena stavebnicovým systémem umožňujícím další zvyšování užitkových vlastností zařízení (16/12kHz+CLIP, zálohování, modul pro připojení na pobočku, modul FAX atd.). S modulem Siemens TC35 je určena pro sítě 900MHz i 1800MHz. V systému GILD je GSM modul využívám pro dálkové ovládání a monitorování budovy pomocí SMS zpráv. Připojuje se k převodníku GR-DH1 nebo jednotce GL-C700 na port RS VAC (síťový adaptér) Příkon: max. 15 VA Bezpečnostní třída: dle ČSN EN třída 2 Komunikace: RS232C +5 C +40 C Relativní vlhkost: 10% 80% při 30 C Krytí: IP20 na zeď Jištění tepelnou pojistkou na adaptéru Pracovní poloha libovolná Snadná montáž na zeď strana: 38 ESTELAR s. r. o

39 GSW-PROFI uživatelský konfigurační a řídící software Software pro konfiguraci a rozšířené řízení systému GILD. Využívá se především v úrovni GILD Unlimited pro společnou správu osvětlení, vytápení zabezpečení nebo kontroly přístupu do objektu. Software GSW-PROFI umožňuje pohodlnou konfiguraci a parametrizaci celého systému. Sestavení technologie probíhá přehlednou formou animovaných grafických symbolů. Každý koncový prvek systému (výstupní relé, tlačítko, měřící vstup) může být opatřen popisem pro přehlednost a další použití. Pro každý takový prvek lze adresně nastavit a kdykoliv změnit jeho chování a vazby s jinými prvky. Program osahuje několik úrovní chráněných heslem. Servisní nebo montážní technik má tak po zadání hesla přístup k celé konfiguraci a instalaci HW modulů. Koncový uživatel má již pouze vizualizační software, který mu usnadňuje dialog s technologií, poskytuje on-line monitorování a ovládání, a take vytváří přehledy událostí v systému. Ukázka grafického zobrazení technologie: Parametry pro podporu sensoru intenzity osvětlení Ovládání světelného okruhu na základě časového plánu Časový vypínač Stavy jednotlivých složek světla (RGB) v případě vícebarevného provedení strana: 39

40 Ukázka zobrazení pro ovládání žaluzií: Ovládání žaluzie č.: 7 Ovládání žaluzií skupiny č.: 2 (5, 6, 7) Doba přeběhu nahoru a dolů pro tlačítko Doba přeběhu nahoru a dolů pro časový plán Skupina vybraného modulu Výstupní sestavy: Systém provádí archivaci skutečných provozních hodin jednotlivých zdrojů a to po měsících do hloubky 5-ti let. Systém provádí archivaci požadovaných a skutečných teplot pro každou větev a to každých 15 minut do hloubky 24 hodin. Požadavky na HW: Celý systém je vyvíjen v prostředí Visual C++.net a je spustitelný pod operačními systémy Windows 98, Windows NT 4.0 (service pack 6a nebo vyšší), Windows Millennium Edition, Windows 2000 with Service Pack 2 nebo vyšší, Windows XP Professional, Windows XP Home Edition a Windows Server Doporučené rozlišení grafické karty je 1024x768 a vyšší. strana: 40 ESTELAR s. r. o

41 MULTIMEDIÁLNÍ OVLÁDÁNÍ Pro nejvyšší komfort a zážitky s inteligentní elektroinstalací je k disposici integrace systému GILD se systémem Control4. Jedná se o unikátní spojení, kdy veškeré ovládání a celé uživatelské rozhraní bude realizováno pomocí vašeho televizoru nebo mobilu. Současně přináší mnoho dalších funkcí a ovládání všech spotřebičů v domě pomocí jediného ovladače. Představte si, že máte jediný ovladač, který umožňuje: ovládat vaše domácí kino a stmívat světla spolu s úvodními titulky filmu vypnout všechny televize v domě v době, kdy mají děti dělat domácí úkoly upozornit vás, když jste nechali vrata od garáže otevřená, zavřít je však můžete ze své kanceláře ovládat vaše světla, žaluzie, rolety a topení a chlazení, aby snižoval váš účet za energie hlídat vaše zámky dveří, světla a bezpečnostní kamery pro váš klid mysli vybrat si hudbu ze svého hudebního archívu v jakékoli místnosti v domě PRŮMYSLOVÉ APLIKACE Systém GILD je vhodný také pro řízení technologických procesů nebo výrobních linek. Pro tyto aplikace probíhá integrace s vizualizačním systémem PROMOTIC. Jedná se o komplexní SCADA objektový softwarový nástroj pro tvorbu aplikací, které monitorují, řídí a zobrazují technologické procesy v nejrůznějších oblastech průmyslu. strana: 41

42 Příslušenství Termohlavice MT4-024-NO Malý přímý termoelektrický pohon Smart-T je určen pro dvoubodové časově nastavitelné a PWM regulátory topení a chlazení vybavené ventilátory, otopnými tělesy, podlahovým vytápěním a konvektory. Uchycení na standardních ohřívacích / chladících ventilech, termostatických ventilech otopných těles, ventilových vložkách pro potrubí a kompaktní otopná tělesa s připojením M30 x 1,5. Přímé ovládání pro tento venitil zajišťuje modul GM-H50. Možno ovládat také libovolným spínacím výstupem a přídavným zdrojem 24V DC. 24V AC, DC Maximální proud: 0,7A (klidový 100 ma) Spotřeba: <3W Zdvih: 4mm 0 C +50 C Krytí: IP44 Délka kabelu: 1m Termohlavice MT010-N proporcionální 0 10V Malý přímý termoelektrický pohon MT010 je společně s prostorovými termostaty určen pro regulaci vytápěcích a chladících systémů. Tato mikroprocesorově řízená hlavice zaručuje přesné řízení zdvihu. Termostatická hlavice MT010 je vhodná pro 2-cestné ventily V5822 a V5832 se zdvihem 2,5 mm a termostatické ventily Honeywell s 2,5 3 mm zdvihem. Pro ovládání ventilu slouží jednotka GM-DA04. Pro napájení ventilu musí být použito přídavné napájení 24V AC. Maximální proud: Spotřeba: Zdvih: Krytí: Délka kabelu: 24V AC 250 ma (klidový <100 ma) 2W 3,5 mm 0 C +60 C IP54 1m strana: 42 ESTELAR s. r. o

43 Dálkový ovladač IRDO Infračervený dálkový ovladač určený k ovládání elektronických zařízení v systému GILD, přes modul přijímače GA-IR04. Velmi jednoduché programování tlačítek na požadované fuknce. Provoz na baterie 2x AAA (součást dodávky). Pracuje vždy společně s přijímačem GA-IR04. Přídavný zdroj GX-PW24DC Napájecí spínaný stabilizovaný zdroj s výstupním napětím 24V/2,5A DC. Elektronická ochrana proti zkratu, přetížení a přepětí. Možnost jemného donastavení výstupního napětí trimrem v rozsahu ± 10%. V provedení 4,5 modul, upevnění na DIN lištu. Zdroj je určen jako přídavné napájení termohlavic MT4-024 nebo jiných modulů, které vyžadují externí napájení. Napájecí zdroj POW24AC Napájecí zdroj s pevným výstupním napětím 24V/6A AC. Modul k upevnění na zeď nebo do rozvaděče. Zdroj je určen pro napájení termohlavic MT010-N nebo jiných modulů, které vyžadují externí napájení. strana: 43

44 Napájecí zdroj POW 12-1,7 a POW 12-6 Zálohovaný napájecí zdroj je určen pro napájení slaboproudých zařízení, u kterých nesmí být přerušeno napájecí napětí. Při výpadku rozvodné sítě 230V připojí bez přerušení napájené zařízení k záložní baterii, o kterou umí inteligentně pečovat. Záložní napájecí zdroj je dimenzován po napájení systémů o napětí 13,8V. Nabízíme ve dvou variantách 1,7A a 6A. Zdroj je určen pro napájení modulů GL-AL20, GL-ER80 a sérii GS, které vyžadují externí napájení. Zálohovací akumulátory Zálohovací bezúdržbové akumulátory pro zajištění vybraných funkcí systému i při výdadku síťového napájení. Využívá se zejmáne v úrovni GILD unlimited pro zálohování jednotky GL-C700 k zajištění funkcí zabezpečení a ovládání dveřních zámků. Identifikační karta nebo přívěšek Rf-ID ID karty nebo přívěsky se v systému GILD využívají pro bezpečné a jednoduché ovládání systému (zapnutí vypnutí EZS) nebo pro realizaci přístupového systému. Nejčastější podobou bezkontaktních transpondérů jsou karty (velikost kreditní plastové karty) s možností umístění potisku, dále to mohou být také nejrůznější přívěsky s otvorem pro připnutí ke klíčům. strana: 44 ESTELAR s. r. o

45 Příslušenství EZS K systému gild lze pripojovat prostorové PIR detektory různých typů a další komponenty pro funkce EZS a EPS. Pomocí těchto prvků bude rozšířena funkčnost systému pro zabezpečení objektu. Toto řešení integruje EZS systém pod jednu centrální správu a provázanost s ostatními funkcemi systému GILD. K disposici jsou: Pohybové detektory (nástěnné, stropní) Detektory kouře Dveřní a okenní kontakty Poplachové sirény Rozvaděčové kryty Elektrorozvaděče slouží pro osazení modulů GM a GX systému GILD. Ocelové dveře s možností instalování zámků a s mikrospínači pro signalizaci otevření dveří, zaručují přístup a použití pouze oprávněným uživatelům. Obsahují připravené profily pro instalaci vývodek a větrací otvory pro udržování bezpečné teploty umístěných modulů. Kryt na DNI 440 x 616 x 120mm Kryt na DNI 600 x 760 x 120mm strana: 45

46 Ceník velikost cena typ popis DIN bez DPH rozvaděčové jednotky GR-U01 rozvaděčová řídící jednotka, napájení 230V, připojení až 32 tlačítek) Kč GR-DH1 převodník pro připojení systému na LAN, časový server Kč GR-DM1 rozhraní pro sběrnici ModBus Kč rozvaděčové jednotky GM-R20 spínací modul (2xrelé NO, 16A, detekce fáze) do rozvaděče Kč GM-R120 spínací modul (12xrelé NO, 10A) do rozvaděče Kč GM-R21 spínací modul (2xrelé přepínací, 10 A) do rozvaděče Kč GM-Z10 modul ovládání žaluzií (1 kanál, detekce fáze) do rozvaděče Kč GM-Z60 modul ovládání žaluzií (6 kanálů) do rozvaděče Kč GM-I02 modul měření proudu 0-16A (2 kanály) Kč GM-AD01 modul 0-10 V (1x vstup, 1x výstup) Kč GM-DA04 modul 0-10 V (4x výstup) svítidla s předřadníkem, stmívače, termohlavice Kč GM-H60 modul pro přímé ovládání termohlavic, 0/1 (6 výstupů), včetně zdroje Kč GX-EV100 stmívač universální 1000W, RLC zátěž, ovládání 0-10V Kč ovládací moduly GA-IR04 infra přijímač dálkového ovládání (4 tlačítka) Kč GA-TL01 adresní modul pro připojení tlačítek (1 tlačítko) 95 Kč GA-TL04 adresní modul pro připojení tlačítek (4 tlačítka) 130 Kč GA-X04 adresní modul pro připojení pohybovývh čidel - 4x vstup 230V Kč GS-ET1 interiérový snímač teploty - pro skrytou montáž (ModBus) Kč možnost zabudování do jakéhokoliv krytu GS-AMD1x digitální pokojový termostat/snímač teploty s LCD displayem Kč možnost zabudování do mnoha kdytů různých výrobnů dle výběru aktuální přehled dostupných designů vám sdělíme na požádání GS-SMD1 digitální pokojový termostat/snímač teploty - povrchová montáž Kč GS-T3418 nástěnný snímač teplota, vlhkost (ModBUs) na dotaz GS-T7418 nástěnný snímač teplota, vlhkost, tlak (ModBus) na dotaz GS-NOA70 pokojový termostat/ovladač s dotykovým displayem Kč GS-NOA170 luxusní termostat/ovladač s dotykovým displayem Kč GS-P11M snímač venkovní teploty (ModBus) Kč GS-P20M snímač intenzity osvětlení - venkovní (ModBus) Kč sběrnicové moduly GL-C700 řídící kontrolér sběrnice v úrovni GILD Unlimited Kč GL-AL20 dveřní modul pro dvě čtečky, 2 relé Kč GL-ER81 IO modul 8 vstupů, 8 relé (2A) Kč GL-IR modul pro obsluhu dvou IR vysílačů IREM nebo IREM Kč software GSW základní SW pro konfiguraci systému zdarma GSW-PROFI pokročilý uživatelský konfigurační a řídící software včetně Kč grafické vizualizace prvků pro monitorování a ovládání systému obsahuje kompletní řízení vytápění a regulace PROMOTIC SCADA objektový software pro vizualizaci na dotaz CONTROL4 řízení pomocí multimediálního rozhraní a univerzálního ovladače na dotaz strana: 46 ESTELAR s. r. o

47 cena typ popis mod bez DPH doplňkové moduly GT800 dotykový multifunkční terminál Kč GSM modul pro komunikaci a ovládání přes GSM (SMS) Kč MT4-024-NO termohlavice 24V AC, (0/1), v klidu otevřeno 790 Kč MT010-N termohlavice proporcionální (0-10V), 24V AC Kč IRDO infračervený dálkový ovladač - universální 990 Kč ID identifikační karta nebo přívěšek, Rf-ID 59 Kč IREM infračervený vysílač k modulu GL-IR 350 Kč IREM2 infračervený vysílač (dvounásobný) k modulu GL-IR 490 Kč EHS3B spořič energie (cena bez krytu) Kč EDK2B-OEM čtečka karet v libovolném krytu (cena bez krytu) Kč EDK2F čtečka otisků prstů Kč napájecí zdroje GX-PW24DC přídavný napájecí zdroj 24V/2,5A, DC (pro termohlavice MT4-024) Kč POW24AC přídavný napájecí zdroj 24V/6A, AC (pro termohlavice MT010-N) Kč POW12-1,7 napájecí zdroj 12V/1,7A, DC s možností zálohování Kč POW12-6 napájecí zdroj 12V/6A, DC s možností zálohování Kč TP1275 zálohovací akumulátor 12V/7,5 Ah pro POW12-1,7 490 Kč TP12180 zálohovací akumulátor 12V/18 Ah pro POW Kč rozvaděčové kryty MADIN4/0 variabilní ocelový kryt systému DIN o velikost 440 x 616 x 120mm, Kč ocelové dvířka, zemnící spoje, mikrospínač MADIN4/1 krycí panel 140mm pro MADIN4 s otvorem a plastovými záslepky 204 Kč MADIN4/2 krycí panel 140mm pro MADIN4 s prostřihem 138 Kč MADIN4/3 krycí panel 40mm pro MADIN4 s 15 otvory pro konektory RJ45 54 Kč MADIN4/4 krycí panel 140mm pro MADIN4 plný 96 Kč MADIN4/5 krycí panel 180mm pro MADIN4 plný 120 Kč MADIN4/L DIN lišta pro MADIN4 60 Kč MADIN6/0 variabilní ocelový kryt systému DIN o velikost 600 x 760 x 120mm, ocelové dvířka, zemnící spoje, mikrospínač Kč MADIN6/1 krycí panel 140mm pro MADIN6 s otvorem a plastovými záslepky 228 Kč MADIN6/2 krycí panel 140mm pro MADIN6 s prostřihem 168 Kč MADIN6/3 krycí panel 40mm pro MADIN6 s 21 otvory pro konektory RJ45 60 Kč MADIN6/4 krycí panel 140mm pro MADIN6 plný 126 Kč MADIN6/5 krycí panel 180mm pro MADIN6 plný 144 Kč MADIN6/L DIN lišta pro MADIN6 101 Kč MADIN-ZEM zemnící svorkovnice pro MADIN4 a MADIN6 167 Kč ceny rozvaděčových krytů jsou orientační a mohou se měnit podle aktuálního kurzu USD strana: 47

48 Kontaktní informace Výrobcem systému GILD je společnost ESTELAR s.r.o. Jedná se o ryze českou společnost působící na trhu již od roku Hlavním programem firmy je především vlastní vývoj, výroba elektronických systémů a jejich uvádění na trh. Důraz při vývoji a výrobě je kladen především na využití nejmodernějších technologií a vyspělost technického řešení. Výsledkem mnohaletého působení v oblasti elektronických systémů je síť partnerů po celé ČR a SR pro zajištění instalací a údržby. Dlouhodobě stabillní pozice a podíl na trhu je zárukou budoucího rozvoje dodávaných výrobků a především garance záručního i pozaručního servisu a poradenství. Výrobce systému GILD: ESTELAR s.r.o. Samostatnost Holešov Czech Republic tel.: gsm: fax.: VoIP: info@gildsystem.cz web: Na naleznete vždy aktuální informace a také vzorové rozpočty systému GILD pro vytvoření rámcové představy o nákladech na pořízení systému. Zhlédněte také další naše produkty na: Všechny ceny jsou uvedeny bez DPH 20% nebo 14%. (sazba daně bude připočtena dle 48a zákona o DPH). Verze dokumentu: 03/2012 Vydáno: Platnost: od data vydání do vydání nové verze Všechny obsažené informace a vyobrazení mají informativní charakter. Výrobce si vyhrazuje právo na změnu cen, sortimentu, technické specifikace nebo designu bez předchozího upozornění. strana: 48 ESTELAR s. r. o
