1 Satelitní komunikace a zkušenosti poskytovatele (bezdrátových) síťových služeb Ing. Zbyněk Horák GiTy, a.s.

2 Obsah GiTy Bezdrátové síťové služby GPRS MW spoje Bezlicenční pásmo Licenční pásmo FWA Laserová pojítka Satelitní komunikace

3 * Společnost GiTy, a.s. operátor podnikových komunikačních služeb expert na bezpečnost a správu IP sítí partner pro dodávky řešení ICT 3

4 Společnost GiTy, a.s. provozuje vlastní MPLS páteřní síť v ČR a SR provozuje dva vlastní satelitní HUBy pro řízení satelitní komunikace

5 Bezdrátové síťové služby GPRS MW spoje FWA Laserová pojítka

6 GPRS

7 GPRS 900/1800 MHz Nouzové připojení k Internetu Záložní připojení do VPN V průmyslových aplikacích (alarmy, prodejní automaty, řízení dopravy, bankomaty, atd.)

8 GPRS IDS JMK Sledování polohy vozidel pomocí GPS Informace o poloze přenášeny pomocí GPRS Informační panely připojeny pomocí GPRS

9 GPRS

10 MW spoje

11 Mikrovlnná pojítka - 10 GHz Spoje bod bod V ČR volné pásmo = všeobecné oprávnění. Instalováno mnoho stovek spojů velcí operátoři. Spoje: přímá viditelnost dosah jednotky až desítky km (standardně do 15 km) Typické použití: Propojení budov a areálů Metropolitní sítě Privátní datové sítě Poslední míle pro telekomunikační služby pro podniky

12 Mikrovlnná pojítka - 10 GHz Vlastnosti Lepší podmínky zarušení než na nižších frekvencích, dáno větší směrovostí antén Velmi hustý déšť je problém Mlha nevadí Nutné profylaxe (stárnutí kabelů, izolace konektorů)

13 MW pojítka 11, 13, 18, 23 GHz Využití: Stejné technologie jako u 10 GHz V ČR spoje individuálně licencovány => platba za přidělení Pro náročnější spoje Tam, kde je 10 GHz už plné, nebo hrozí zarušení spoje.

14 MW pojítka 11, 13, 18, 23 GHz Licencovaná frekvenční pásma - pravidla: Nesdílené pásmo, nedochází k rušení spojení (garantované spojení, spolehlivější). Provoz nepodléhá všeobecnému oprávnění. Pro každý spoj zvlášť požádat ČTÚ o přidělení individuální oprávnění k využívání kmitočtu (roční poplatek za spoj). Výše poplatků = vzorce na stránkách ČTÚ.

15 MW pojítka 11, 13, 18, 23 GHz Příklady poplatků ČTÚ za pásmo (2 km, 100 Mbps): Žádost 5000 Kč. 11 GHz Kč/rok 13 GHz Kč/rok problém s přidělením drahé Přidělení do 2 měsíců

16 FWA 26 a 28 GHz

17 FWA Fixed Wireless Access Pevné bezdrátové přístupové sítě, využívané pro poskytování telekomunikačních služeb s garantovanými parametry. Kvalitní a kapacitní řešení bezdrátové poslední míle Náhrada drátových digitálních linek ( optika vzduchem ) Rychlá instalace, možnost využití jedné přípojky pro více služeb V ČR licencovaná pásma: 26 GHz Star 21 Networks, GTS Novera, Vodafone národní licence 28 GHz stejné společnosti - lokální licence v Praze Licence udělovány s cílem zvýšit konkurenci v digitálních okruzích.

18 FWA Základnová stanice (BS) pokrývá vybrané území Pokryté území je rozděleno na sektory s definovanou kapacitou Terminál v sektoru je pevně zaměřený na BS Přímá viditelnost Poloměr 4 km Kapacita sektoru závisí na konfiguraci základnové stanice (34 Mbps) Všechny terminály v sektoru sdílí společnou přenosovou kapacitu Základnová stanice Účastnický terminál

19 Účastnický terminál Anténa Vnitřní jednotka Přístupové porty E1 10BaseT Terminál FWA sítě Možnost několika uživatelů na jeden terminál

20 Základová stanice FWA sítě Základnová stanice Anténa Vnitřní jednotka Maximální spolehlivost Redundance zařízení Redundance přenosových tras ATM rozhraní pro přístup k páteři STM Mbps

21 FWA: řešení End-to-End WLL 26GHz WLL 26GHz E1 2Mbps E1 2Mbps

22 FWA: řešení Last mile Lokalita zákazníka LAN FWA operátor MPLS G-NET IP tel. Dohledové centrum FWA sítě Dohledové centrum GiTy POP Praha SITEL

23 FWA příklad pokrytí Teplice Děčín Ústí nad Labem Liberec Sokolov Karlovy Vary Kladno Praha Kolín Hradec Králové Pardubice Plzeň Olomouc Ostrava Prostějov České Budějovice Brno Zlín

24 Netro Výrobci technologií pro FWA HNS (Hughes Network Systems) Reunion JRC (Japan Radio Co.)

25 Laserové spoje (3000 GHz)

26 Laserové spoje (3000 GHz) Optické bezdrátové spoje Vysoké rychlosti E3 = 34 Mbps STM1 = 155 Mpbs STM4 = 622 Mpbs Spoje bod bod Jednotky km, přímá viditelnost Využití: Propojení budov Metropolitní sítě

27 Laserové spoje Vlastnosti Při spoji na vzdálenost řádově 200m není problém s počasím Delší spoje (řádově kilometry) problémy při husté mlze Silný déšť nevadí Přesné nasměrování a ukotvení laserové hlavice

28 Satelitní komunikace

29 Vyhrazené pásmo Spojení bod-bod SCPC (Single Carrier per Channel) Rychlost do 8 Mbps (HNS TRES, idirect SR) páteřní spoje, Internet, hlasové trunky, videokonference obvykle bitově transparentní synchronní kanál

30 Sdílené pásmo Sdílené pásmo DAMA (Demand Assigned Media Access) - zejména telefonní sítě TDMA (Time Division Multiple Access) - datové sítě FTDMA (Frequency and Time Division Access) Všesměrové vysílání (broadcast)

31 Satelitní segment (pásmo) Určitá část přenosové kapacity telekomunikační družice, kterou si operátor satelitních služeb pronajímá pro provoz svých spojů od satelitního operátora. Satelitní operátoři vypouští a provozují telekomunikační družice. komerční SES, PanAmSat, Telenor a další družicové organizace Eutelsat, Intelsat, Intersputnik a další. Intelsat (2000) a Eutelsat (2001) se stali komerčními operátory

32 Frekvenční pásma C-pásmo 4 8 GHz 3,7 4,2 downlink 5,9 6,5 uplink Ku-pásmo GHz 10,7 12,75 downlink 14,0 14,5 uplink Ka-pásmo GHz 18,3 20,2 downlink 27,5 31 uplink X-band 8-12 GHz (vojenské využití) 7,25 7,75 downlink 7,9 8,4 uplink

33 Satelitní služby VSAT

34 Názvosloví VSAT

35 Komunikační kanály

36 Přístup k segmentu Outroute distribuční kanál princip časového multiplexu TDMA modulovaná nosná (BPSK, QPSK apod.) bezkolizní hub vysílá, všechny stanice přijímají a vybírají si svoje data Inroute zpětný kanál vysílají stanice, přijímá HUB nutno zabránit vzniku kolizí na přijímací straně dvě stanice vyšlou data současně ošetřeno přístupovými metodami více inroute => FDMA = každý inroute na jiné frekvenci různé modulace BPSK, MSK, QPSK

37 Srovnání služeb V současné době poskytujeme zákazníkům dvě na sobě nezávislá satelitní řešení a několik oddělených služeb. GiTySAT - pokrytí celá ČR, SK, Střední Evropa - intranetové a DSL služby a IP platební transakce - připojení na internet, distribuce multimediálního obsahu, VPN, - protokol IP - menší antény - odezva ms - dostupnost 99,5+ % GlobalTrunxat - pokrytí celý svět (mimo Austrálii) - intranetové a DSL služby, videokonference - připojení na internet, distribuce multimediálního obsahu, VPN, - protokol IP - větší antény - odezva ms - dostupnost 99,5+ %

38 Pokrytí službou GiTySAT GiTySAT Central Europe GiTySAT Europe & ME

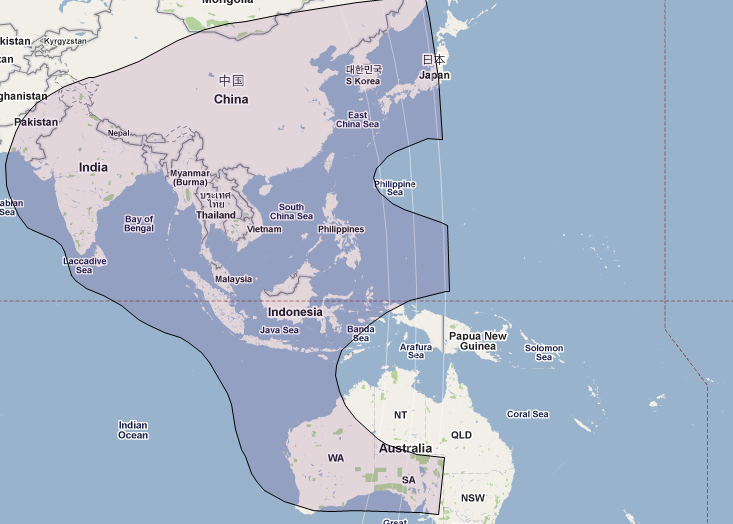

39 Pokrytí službou GiTySAT GiTySAT Asia & Oceania GiTySAT Africa GiTySAT America

40

41 GiTySAT kombinace služeb Snímání obrazu Vzdálené řízení 41 Přístup do Internetu, VPN A/V streaming Autorizace plateb Distribuce dat

42 Satelitní terminály Hughes přímé připojení do Ethernet LAN funkce IP směrovače DHCP DNS caching vestavěná WEB akcelerace NAT/PAT VLAN tagging instalovaný firewall dynamické, nebo fixní přidělování pásma prioritizace provozu pokročilé adaptivní modulační techniky a turbocodování fixní antény 0,74m 2,4m

43 Satelitní terminály idirect přímé připojení do Ethernet LAN funkce IP směrovače DHCP NAT/PAT VLAN tagging instalovaný firewall šifrování provozu dynamické, nebo fixní přidělování pásma prioritizace provozu pokročilé adaptivní modulační techniky a turbocodování fixní a mobilní (SNG a maritime) antény 0,74m 2,4m

44 Irák, Bagdád

45 Sýrie, Damašek

46 Satelitní služba = výhoda pro zákazníky GiTySAT zaručí, že expanze zákazníka do dalších regionů bude ve spojení se službami GiTy snazší než kdykoliv předtím. Vyšší stabilita než služby GSM (GPRS), DSL a zaručená dostupnost Rychlá a snadná výstavba sítě v rámci nového projektu Nezávislost na lokální konektivitě, Poskytujeme profi řešení IP služeb Malé antény a malé terminály zaručují snadnou a bezproblémovou instalaci

47 Proč satelit od GiTy? Vlastní širokopásmový IP (DVB-S2) systém provozovaný z území ČR Vlastní satelitní teleport na území ČR napojený na 5 družic. Osvědčené a celosvětově nejrozšířenější technologie Hughes Network Systems a idirect Vlastní řídící, servisní a dohledové centrum s nonstop provozem Systém jakosti ISO 9001:2000 Certifikát Národního bezpečnostního úřadu

48 Děkuji za pozornost
