Stručný popis pripojenia sa k IP kamerám HikVision cez prehliadače (Internet Explorer, Mozzila Firefox, Google Chrome..) počítačom s OS WINDOWS.

Transkript

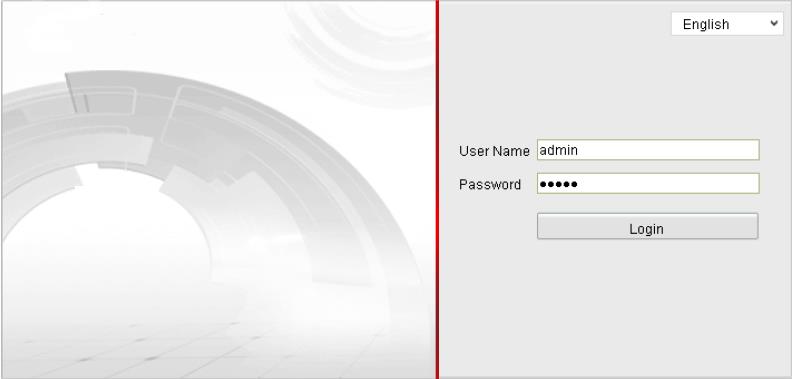

1 Stručný popis pripojenia sa k IP kamerám HikVision cez prehliadače (Internet Explorer, Mozzila Firefox, Google Chrome..) počítačom s OS WINDOWS. Zmyslom pripojenia sa počítačom s OS WINDOWS cez prehliadač (Internet Explorer, Mozzila Firefox, Google Chrome..) na IP kameru HikVision sú tieto 2 hlavné dôvody: Konfigurácia potrebných sieťových a iných nastavení IP kamery pri inštalácii IP kamerového systému (integrácia do stávajúcej siete LAN) Prehliadanie živého obrazu z IP kamery zo siete LAN či Internet, prípadne prezeranie obrazu zo záznamu (ak je do IP kamery vsunutá mikrosd karta). Tento spôsob sa využíva hlavne v prípade, ak IP kamera nemá záznamový videorekordér NVR, pretože inak sa využíva spôsob pripojenia sa na IP kameru cez videorekordér 1. Postup pripojenia v sieti LAN Otvorte si vo Vašom PC webový prehliadač (Internet Explorer, Mozzila Firefox, Google Chrome..) Do príkazového poľa zadajte IP adresu IP kamery (prednastavená IP adresa je ) ako na vidieť napríklad obrázku nižšie: Poznámka: aby sa bolo možné pripojiť na uvedenú IP adresu, je potrebné, aby ste mali na karte sieťových nastavení prestavenú IP adresu Vášho PC (napríklad ), inými slovami Váš PC a IP kamera musí byť v jednej sieti, inak sa na IP kameru nepripojíte. Po stlačení ENTER sa Vám zobrazí dialógové okno, kde vypíšete prihlasovacie údaje (prednastavené: User name: admin, Password: 12345) a potvrdíte tlačítkom

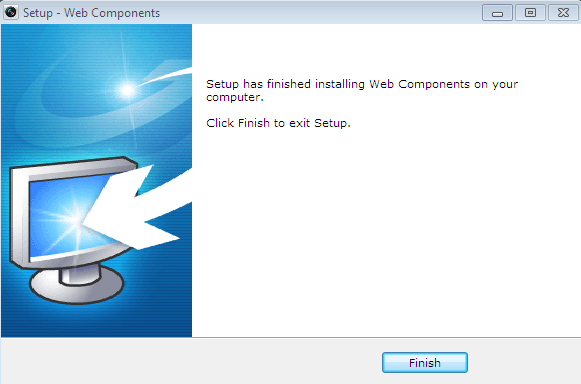

2 Po potvrdení je potrebné nainštalovať ovládacie prvky Plug in, postupujte podľa inštrukcií, ktoré sa Vám zobrazia na obrazovke Obrázok 1.1 výzva na stiahnutie ovládacích prvkov Plug in Obrázok 1.2 sprievodca inštaláciou Plug in Obrázok 1.3 potvrdenie inštalácie Plug in

3 Poznámka: po inštalácii prvkov Plug in bude možno potrebné zatvoriť Váš prehliadač a opätovne otvoriť s napísaním do príkazového riadku opätovne IP adresu IP kamery (prednastavená IP adresa je ) 2. Živý obraz 2.1. Popis karty Live View Na karte Živý obraz je možné vykonávať: prehliadanie živého obrazu, odchytávať obrázky z kamery a stiahnuť video (iba v rámci živého obrazu), ovládať PTZ otočnú kameru, nastavovať a vyvolávať presety (prednastavené pozície) + konfigurovať videoparametre IP kamery. Popis karty webového rozhrania: Menu bar

4 Menu bar tvorí prepínanie medzi základnými kartami: Live View (živý obraz), Playback (prehrávanie obrazu zo záznamu v prípade inštalovanej mikrosd karty), Log (záznam udalostí) a Configuration (konfigurácia IP kamery) Live View WINDOW V tomto okne sa zobrazuje živý obraz z IP kamery Toolbar Operačné ikony na spustenie a zastavenie živého obrazu z kamery, odchytenie obrázku a spustenie záznamu do PC, spustenie dvojcestnej audiokomunikácie PTZ Control Ovládacie prvky na zoom, focus, otáčanie kamery doľava-doprava, naklápanie kamery vo vertikálnom smere Preset Setting Nastavenie a vyvolanie presetov (prednastavených pozícií v prípade PTZ otočných kamier) Live View Parameters Konfigurácia veľkosti obrazu z IP kamery + spustenie hlavného alebo vedľajšieho streamu (dual stream) 2.2. Spustenie a ovládanie Živého obrazu V okne Živého obrazu kliknite na ikonku pre spustenie živého obrazu z kamery. Obrázok nižšie: ToolBar ovládacie prvky živého obrazu Popis ToolBar-u: Ikonka Popis Spustenie/zastavenie živého obrazu Manuálne odchytenie obrázku z kamery a následné uloženie do PC vo formáte JPEG Manuálne spustenie/zastavenie videa, ktoré sa

5 uloží do PC Nastavenie hlasitosti reproduktorov Spustenie/zastavenie mikrofónu Aktivácia/prerušenie zoomu obrazu kamery Dvojitým pokliknutím ľavým tlačítkom myši na obraz z kamery sa Vám prepne obraz na celú obrazovku! 2.3. Odchytenie obrázka z kamery a stiahnutie videa zo živého obrazu Pre odchytenie obrázku kliknite na ikonku, pre stiahnutie videa kliknite na ikonku (prvé kliknutie je spustenie záznamu a druhé zastavenie záznamu). Cesta pre uloženie súborov sa definuje na karte Konfigurácia Ovládanie kamery cez PTZ panel Pre využitie PTZ panela musí byť ovládaná kamera typu PTZ otočná, pri využití rozhrania RS485 použitie PTZ panela súvisí s nastavením protokolu a jeho parametrov na karte Konfigurácia s nastavením protokolu a parametrov na PTZ otočnej kamere (súlad nastavení) PTZ ovládací panel Na karte živého obrazu kliknite na ikonku ikonku sa Vám ovládací panel schová. a ukáže sa Vám PTZ ovládací panel. Kliknutím na Vizualizácia PTZ ovládacieho panelu:

6 Šípkami sa ovládajú prináležiace pohyby kamery Popis ďalších ovládacích prvkov je uvedený v tabuľke nižšie Ikonka Popis ZOOM (priblíženie a vzďalovanie scény) FOCUS (zaostrenie) IRIS (otváranie/uzatváranie clony) Zapnutie a vypnutie výstupu (osvetlenia) Zapnutie a vypnutie výstupu (stierač) Automatické zaostrenie Nastavenie rýchlosti pohybov kamery (otáčanie, naklápanie) Nastavenie a vyvolanie presetu (prednastavených pozícií kamery) Nastavenie presetu 1. Z PTZ ovládacieho panelu vyberte požadované číslo presetu, na ktorom chcete prednastaviť pozíciu PTZ kamery 2. Nastavte kameru pomocou šípiek ovládacieho PTZ panela + ZOOM a FOCUS na požadovanú pozíciu 3. Kliknite na ikonku na zapamätanie presetu 4. Môžete kliknúť na ikonku pre vymazanie presetu Poznámka: je možné nakonfigurovať 128 presetov

7 Vyvolanie presetu V PTZ ovládacom paneli kliknite na požadované číslo presetu a kliknite na ikonku 2.5. Konfigurácia Živého obrazu V tejto konfigurácii môžete nastaviť typ streamu videa (hlavný alebo vedľajší) pre zobrazenie na monitore ako aj nastaviť veľkosť obrazu Ikonky: 3. Konfigurácia IP kamery Pre konfiguráciu IP kamery je potrebné najskôr kliknúť na hlavnú kartu Konfigurácia. Poznámka: kompletné nastavenie parametrov IP kamery je možné vykonať aj cez klientský softvér ivms-4200, ktorý je kompletne preložený do slovenčiny (stiahnuť si ho môžete z našej webovej stránky: a tento softvér je priložený aj na CD v balení IP kamery. Podrobný návod/manuál pre tento softvér je takisto kompletne preložený do slovenčiny a môžete si ho stiahnuť takisto z našej webovej stránky Konfigurácia lokálnych parametrov Kliknite na ľavej strane menu na Lokálna konfigurácia a zobrazí sa Vám nasledovná karta, kde si nastavíte hlavne cesty pre uloženie záznamu:

8 V Nastavení parametrov záznamu sa konfiguruje: Veľkosť záznamu: požadovaná veľkosť logu záznamu (každý videozáznam sa skladá z logov a tu sa určuje ich veľkosť) Ulož do: definuje cestu pre manuálne spustený videozáznam (z karty Živý obraz) Cesta na uloženie: definuje cestu pre stiahnutie videozáznamu v playback móde (z karty Prehrávanie) V Nastavení snímkov a klipov sa konfiguruje: Cesta uloženia snímku: definuje cestu pre manuálne uloženie obrázka z karty Živý obraz Snímky ulož do: definuje cestu pre uloženie obrázka z karty Prehrávanie Klipy ulož do: definuje cestu pre uloženie videozáznamu sťahovaného priamo z mikro SD karty vloženej do IP kamery 3.2. Systém Pod voľbou Systém sú 3 karty: Karta Info o zariadení, ktorá poskytuje základné informácie o IP kamere Karta Nastavenie času, v ktorej je možné nastaviť časové pásmo a synchronizáciu času pripájaním sa na NTP server alebo manuálna synchronizácia času s časom, ktorý je nastavený vo Vašom PC Karta Údržba, v ktorej je možné vykonať reštart IP kamery, vrátenie konfigurácie IP kamery na pôvodné nastavenia, import a export nastavení IP kamery + upgrade firmvéru IP kamery

9 3.3. Sieť Na tejto karte sa nastavujú základné sieťové nastavenia a porty IP kamery Video/Audio Na tejto karte sa nastavujú dôležité parametre IP kamery, ktoré sú zrejmé z obrázku nižšie.

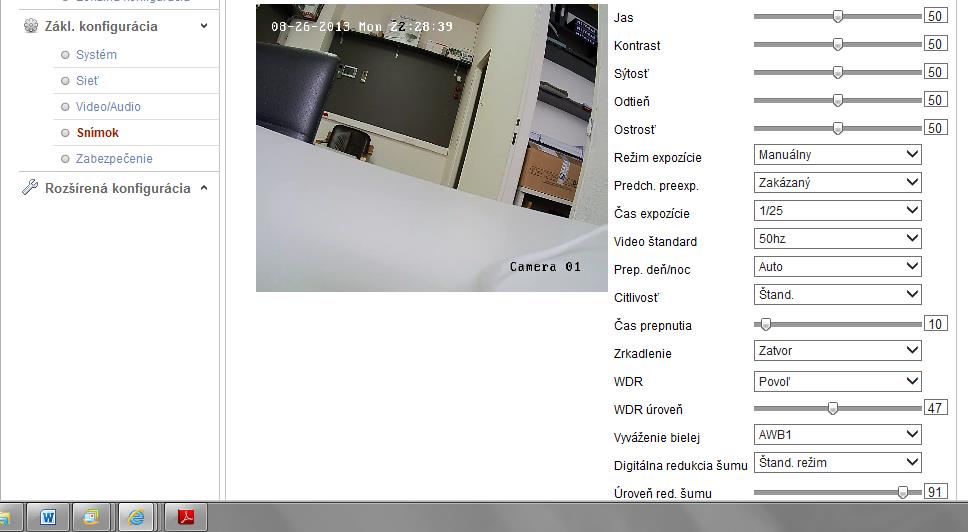

10 3.5. Snímok Na tejto karte sa konfigurujú dôležité nastavenia týkajúce sa kvality zobrazenia kamery (viď obrázok nižšie) Zabezpečenie Na tejto karte sa definujú užívatelia, ktorý sa môžu pripojiť na IP kameru v úrovniach operátor a užívateľ, v týchto nastaveniach je možné aj určiť, čo môžu pri pripojení na IP kameru vykonávať.

11 3.7. Udalosť Na tejto karte sa definujú alarmové udalosti vyvolané detekciou pohybu, sabotáže a rôzne iné stavy kamery (zaplnená SD karta, porucha nahrávania, konflikt IP adries, pokus o neoprávnené pripojenie..) a ich väzba (odoslanie snímky na , monitorovacieho strediska, upozornenie zvukom..) 3.8. Úložisko Na tejto karte sa v prípade použitia mikro SD karty definuje ukladanie záznamu obrazu z IP kamery (rozvrh), formátuje sa mikro SD karta a definuje sa cesta ukladania záznamu na NAS (sieťové pamäťové polia).

12 4. Prehrávanie záznamu Pre prehrávanie záznamov je potrebné kliknúť na kartu Prehrávanie. Prehrávať záznamy z IP kamery je možné iba ak má IP kamera inštalovanú mikrosd kartu. Kliknite na požadovaný dátum, z ktorého dňa chcete záznam prezerať a potom kliknite na tlačítko Vyhľadať Kliknite na ikonku pre spustenie videozáznamu V rámci prehrávania videozáznamu môžete použiť ovládacie prvky ako na obrázku nižšie

13 Funkciu jednotlivých prvkov nájdete v tabuľke nižšie Ikonka Funkcia Ikonka Funkcia Spustenie prehrávania Odchytenie snímku (ostáva na SD karte) Puza v prehrávaní Začiatok/ukončenie videoklipu (stiahnutie záznamu) ostáva na SD karte Stop Nastavenie hlasitosti a vypnutie zvuku (Mute) Zníženie rýchlosti prehrávania Stiahnutie videa do PC Zvýšenie rýchlosti prehrávania Stiahnutie obrázku do PC Po snímkoch dopredu Umožní/zakáže digitálny zoom Nastavenie cesty pre sťahovanie záznamov a cesty ukladania videozáznamov na SD kartu nájdete na karte Konfigurácia. Spustenie presného miesta záznamu sa realizuje potiahnutím myšou na časovej osi cez ovládací panel nižšie. Presné miesto spustenia záznamu aj cez panel nižšie. Podľa typu akým sa záznam videa spustil, je záznam označený farebne viď obrázok nižšie.
