Řízení tepelné soustavy pomocí PLC Siemens

Rozměr: px
Začít zobrazení ze stránky:

Download "Řízení tepelné soustavy pomocí PLC Siemens"

Transkript

1 Řízení tepelné soustavy pomocí PLC Siemens Martin Kopal TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

2 Zadání Zjistěte statické a dynamické vlastnosti soustavy. Zvolte vhodný pracovní bod/oblast. Navrhněte decentralizovaný způsob řízení pomocí PID regulátorů a implementujte jej pomocí PLC Siemens. Pokuste se do PLC aplikovat i některou z dalších metod řízení vícerozměrových systémů. Pokuste se zjistit, jaké jsou možnosti online monitoringu či exportu dat do PC při stávajícím HW vybavení a pokuste se o realizaci takového přenosu dat. 2

3 Řízený proces (po odstranění krytu) 3

4 Řízený proces vícerozměrový systém 2 vstupy Napětí na žárovce Napětí na ventilátoru 2 (4) výstupy Teplota na termistoru (3 různá čidla) Průtok vzduchu 4

5 Statické a dynamické vlastnosti, převodní charakteristiky Statická charakteristika procesu proudění vzduchu 5

6 Převodní charakteristika senzoru průtoku vzduchu 6

7 Statické charakteristiky procesu ohřevu vzduchu (při 0,5 V na ventilátoru) 7

8 Převodní charakteristiky senzorů teploty 8

9 Průběh měření dynamických procesu ohřevu vzduchu (0 V na ventilátoru) 9

10 Průběh měření dynamických vlastností procesu proudění vzduchu 10

11 Dynamika křížové vazby 11

12 Popis obrazovými přenosy (lineární oblast) Přenos napětí na žárovce teplota F ž s = 1,23 96,89s + 1 Přenos napětí na ventilátoru otáčky F v s = 1,74 8,10s + 1 (2,01s + 1) = 1,74 16,25s ,11s + 1 Křížový přenos napětí na ventilátoru - teplota F kříž s = 0,45 20,04s + 1 2,93s + 1 = 0,45 58,73s ,97s

13 Návrh regulátorů (pro SISO smyčky) Cohen Coonova metoda Kuhnova metoda Experimentální nastavení 13

14 Porovnání regulace pro žárovku 14

15 Porovnání regulace pro ventilátor 15

16 Decentralizované řízení 16

17 Porovnání simulace a měření 17

18 Dekompozice Realizace statické dekompozice Simulační ověření inverzní dekompozice 18

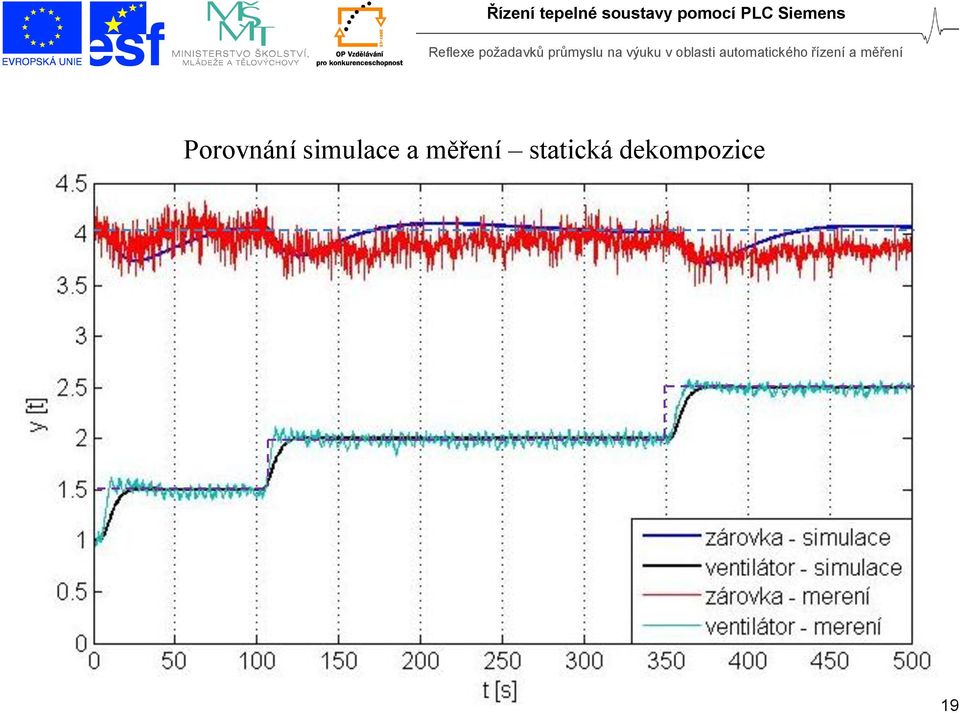

19 Porovnání simulace a měření statická dekompozice 19

20 Simulace inverzní dekompozice 20

21 Online monitoring Struktura OPC server klient (SW Reliance) 21
