1 Operátorské panely Magelis a Vijeo Designer Novinky 2011

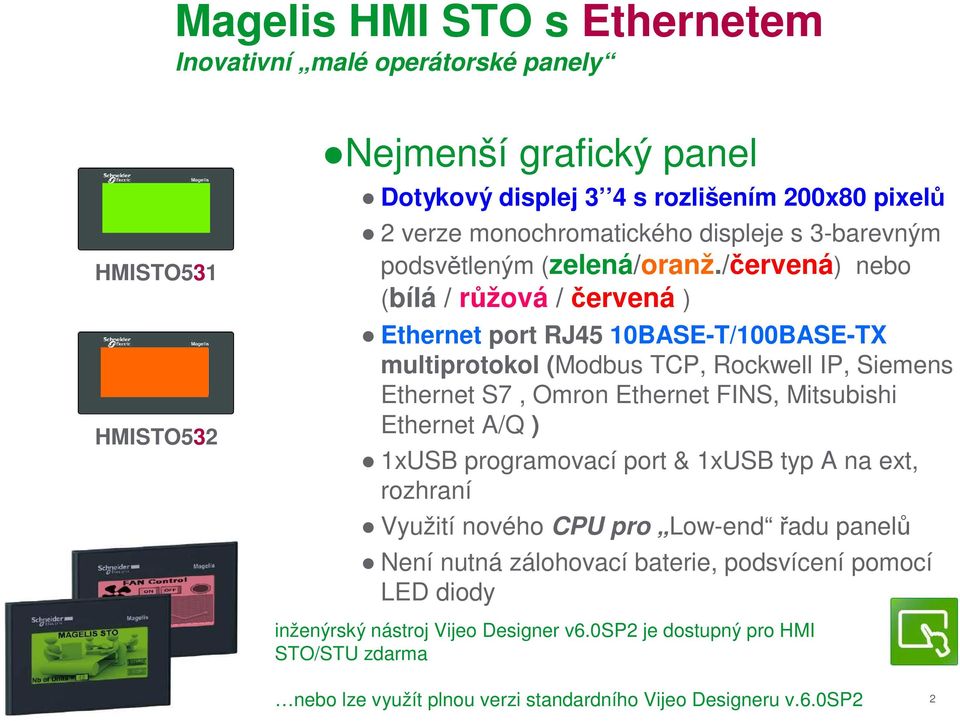

2 Magelis HMI STO s Ethernetem Inovativní malé operátorské panely HMISTO531 HMISTO532 Nejmenší grafický panel Dotykový displej 3 4 s rozlišením 200x80 pixelů 2 verze monochromatického displeje s 3-barevným podsvětleným (zelená/oranž./červená) nebo (bílá / růžová / červená ) Ethernet port RJ45 10BASE-T/100BASE-TX multiprotokol (Modbus TCP, Rockwell IP, Siemens Ethernet S7, Omron Ethernet FINS, Mitsubishi Ethernet A/Q ) 1xUSB programovací port & 1xUSB typ A na ext, rozhraní Využití nového CPU pro Low-end řadu panelů Není nutná zálohovací baterie, podsvícení pomocí LED diody inženýrský nástroj Vijeo Designer v6.0sp2 je dostupný pro HMI STO/STU zdarma nebo lze využít plnou verzi standardního Vijeo Designeru v.6.0sp2 Schneider Electric CZ s.r.o. 2

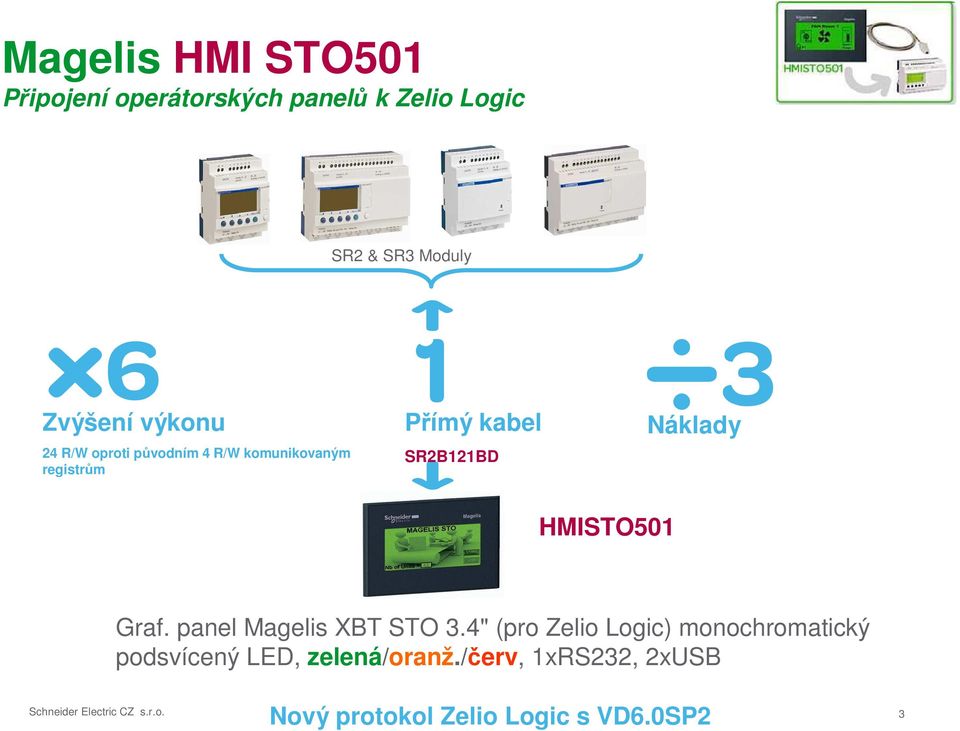

3 Magelis HMI STO501 Připojení operátorských panelů k Zelio Logic SR2 & SR3 Moduly Zvýšení výkonu 24 R/W oproti původním 4 R/W komunikovaným registrům Přímý kabel SR2B121BD Náklady HMISTO501 Graf. panel Magelis XBT STO 3.4" (pro Zelio Logic) monochromatický podsvícený LED, zelená/oranž./červ, 1xRS232, 2xUSB Nový protokol Zelio Logic s VD6.0SP2 Schneider Electric CZ s.r.o. 3

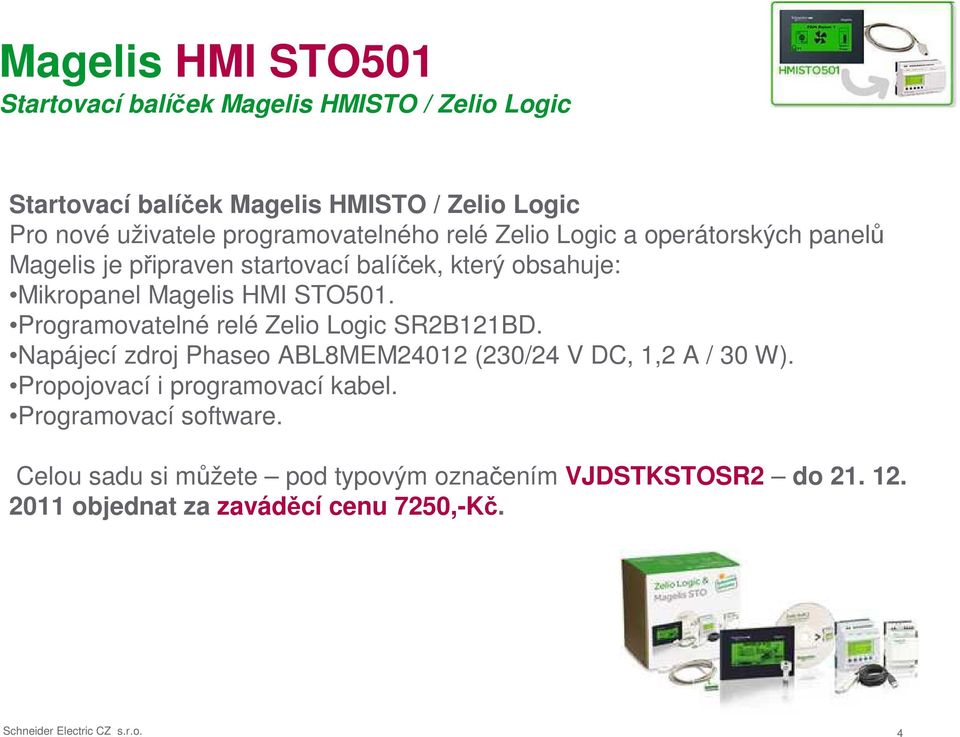

4 Magelis HMI STO501 Startovací balíček Magelis HMISTO / Zelio Logic Startovací balíček Magelis HMISTO / Zelio Logic Pro nové uživatele programovatelného relé Zelio Logic a operátorských panelů Magelis je připraven startovací balíček, který obsahuje: Mikropanel Magelis HMI STO501. Programovatelné relé Zelio Logic SR2B121BD. Napájecí zdroj Phaseo ABL8MEM24012 (230/24 V DC, 1,2 A / 30 W). Propojovací i programovací kabel. Programovací software. Celou sadu si můžete pod typovým označením VJDSTKSTOSR2 do objednat za zaváděcí cenu 7250,-Kč. Schneider Electric CZ s.r.o. 4

5 Magelis HMI STU Inovativní malé operátorské panely Micro grafický panel pro instalaci do tlačítkového otvoru o průměru 22mm Dotykový displej 3,5, 5,7 Color TFT s rozlišením 320 x 240 (QVGA), 16 úrovní jasu (350cd/m2) Seriový port RJ45 RS485/232 multiprotokol ( Modbus, Siemens PPI, Omron sysmacway, Rockwell DF1 & DH485, Mitsubishi FX. ) Ethernet. port RJ45 10/100BaseT multitprotokol ( Modbus TCP, Rockwell IP, Siemens Ethernet S7, Omron Ethernet FINS, Mitsubishi Ethernet A/Q ) 1x mini-usb typ B pro programování a 1xUSB typ A pro externí periferie Využití nového CPU pro Low-end řadu panelů jako Magelis STO Není nutná zálohovací baterie, podsvícení pomocí LED diody IP65, C inženýrský nástroj Vijeo Designer (VD6.0) je dostupný zdarma nebo lze využít plnou verzi standardního Vijeo Designeru v.6.0 Schneider Electric CZ s.r.o. 5

6 Ochranná fólie pro XBTGT Speciální ochrana proti chemickým roztokům a olejům Schneider Electric CZ s.r.o. 6

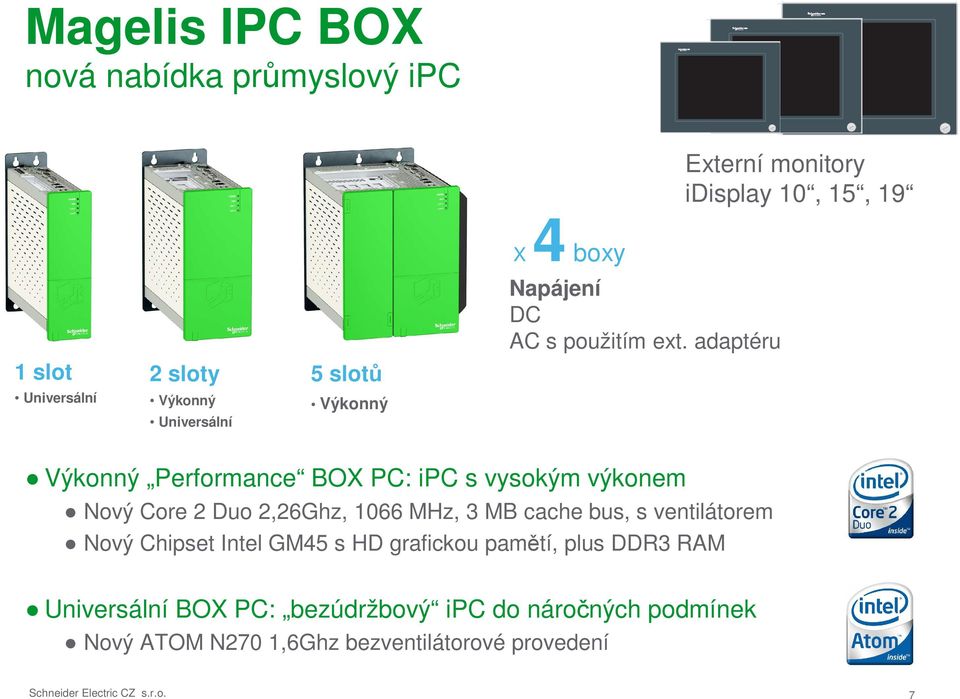

7 Magelis IPC BOX nová nabídka průmyslový ipc Externí monitory idisplay 10, 15, 19 1 slot Universální 2 sloty Výkonný Universální 5 slotů Výkonný X4boxy Napájení DC AC s použitím ext. adaptéru Výkonný Performance BOX PC: ipc s vysokým výkonem Nový Core 2 Duo 2,26Ghz, 1066 MHz, 3 MB cache bus, s ventilátorem Nový Chipset Intel GM45 s HD grafickou pamětí, plus DDR3 RAM Universální BOX PC: bezúdržbový ipc do náročných podmínek Nový ATOM N270 1,6Ghz bezventilátorové provedení Schneider Electric CZ s.r.o. 7

8 Magelis BOX PC 13 typů BOX PC Universal BOX PC Performance CPU Atom N270 Fanless Core 2 Duo 2,26Ghz Fan Operating System WES 2009 XP Pro SP bits PCI Slots 1 (1 PCI) 2 (1 PCI + 1 PCIe) 2 (1 PCI + 1 PCIe) 5 (2 PCI + 3 PCIe) Slide-in 1 for storage Storage (GB) CF (4) FD (32) HDD (250) FD (32) HDD (250) FD (32) HDD (250) FD (32) HDD (250) DVD -RW RAM (Go) 1 2/1 1 2/1 1 4/2 2 4/2 2 VJD RT* + VJC - HMIBUF ND17F1 - HMIBUF ND2PF1 - HMIBPF DD27F1 - HMIBPF DD57F1 - Soft. VJD RT* HMIBUC HMIBUF HMIBUH HMIBUF HMIBUH HMIBPF ND1E01 ND1P01 ND1P01 ND2P01 DD2P01 DD2701 *Vijeo Designer Run Time Demo, becomes unlimited with additional VJDSNRTMPC license HMIBPH DD2701 HMIBPF DD5701 Schneider Electric CZ s.r.o. 8 Requires Vijeo Designer Build Time 6.0 HMIBPH DD5701 Windows 7 64 requires VJD BT 6.0 SP1

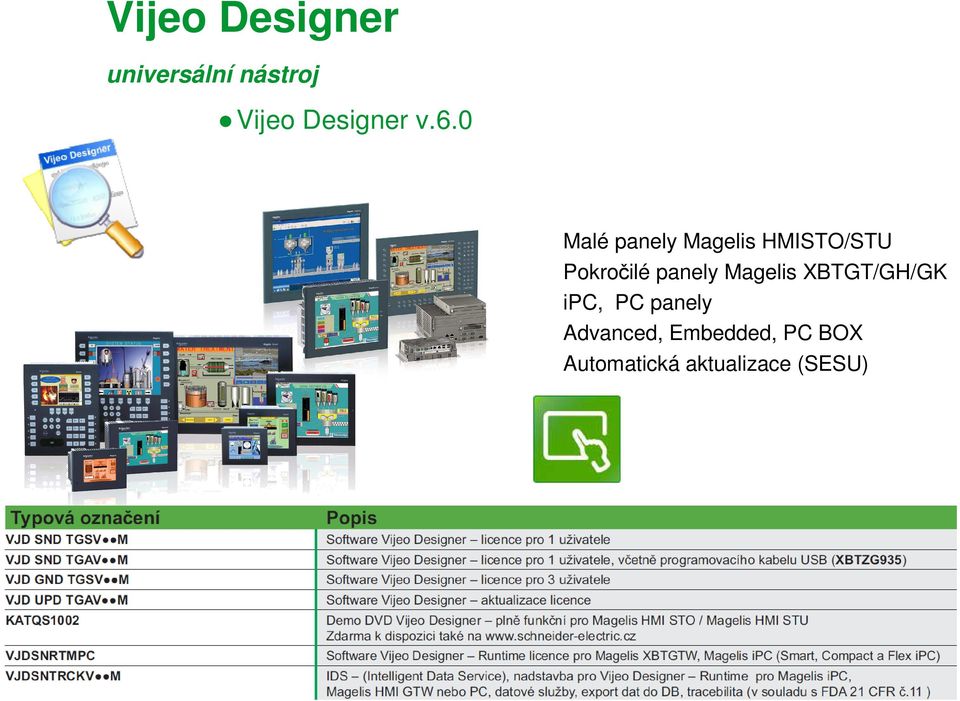

9 Vijeo Designer universální nástroj Vijeo Designer v.6.0 Malé panely Magelis HMISTO/STU Pokročilé panely Magelis XBTGT/GH/GK ipc, PC panely Advanced, Embedded, PC BOX Automatická aktualizace (SESU) Schneider Electric CZ s.r.o. 9

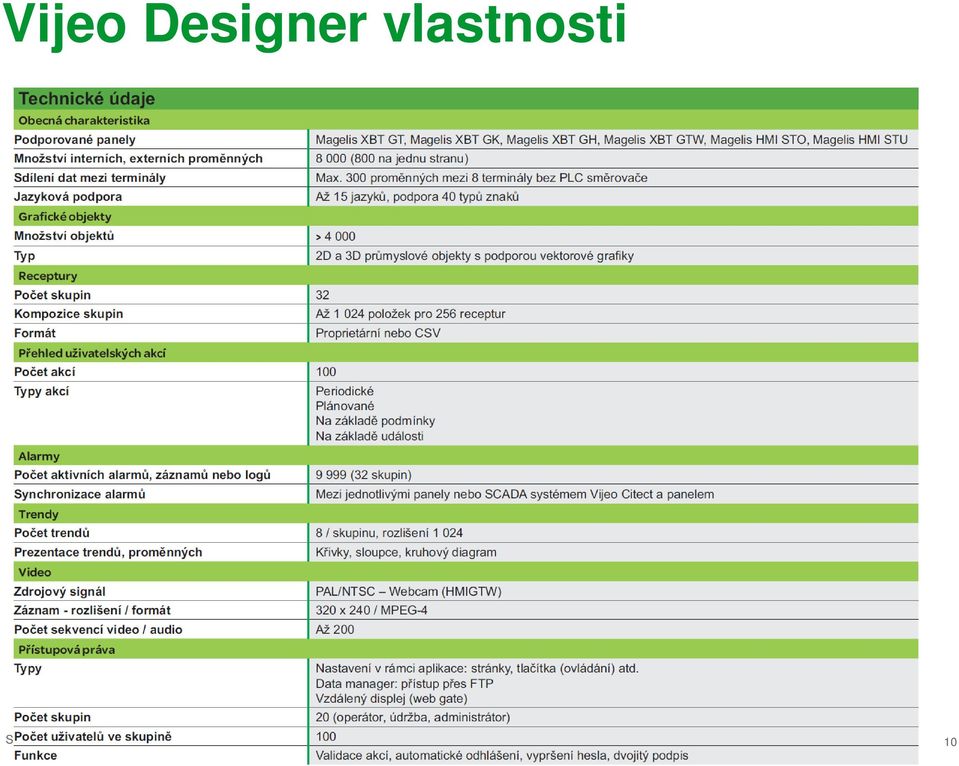

10 Vijeo Designer vlastnosti Schneider Electric CZ s.r.o. 10

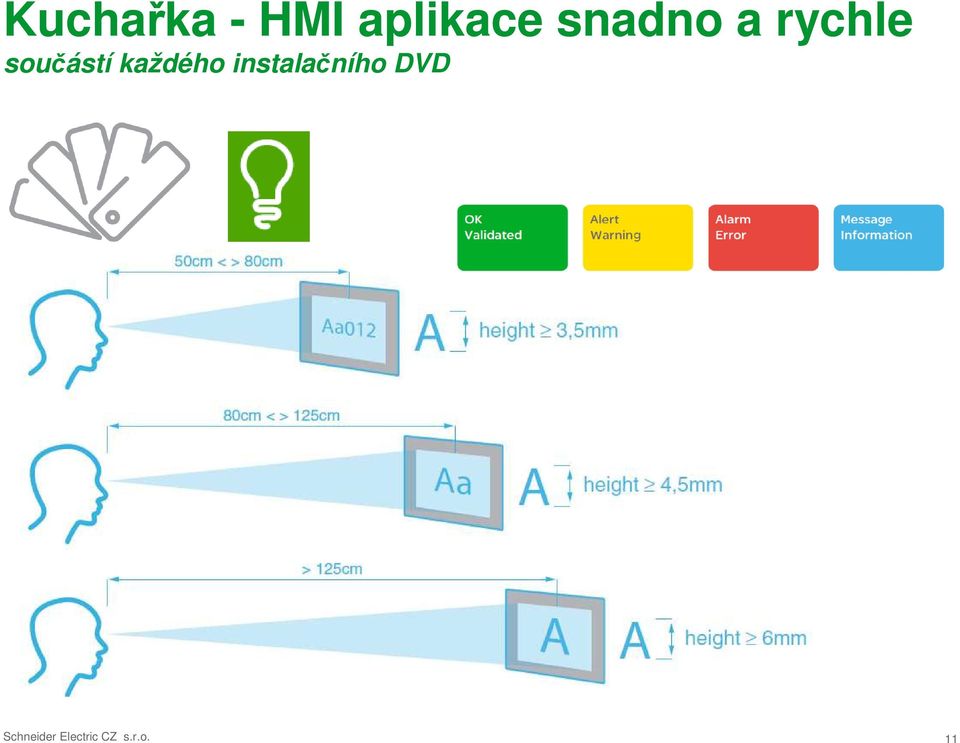

11 Kuchařka - HMI aplikace snadno a rychle součástí každého instalačního DVD Schneider Electric CZ s.r.o. 11

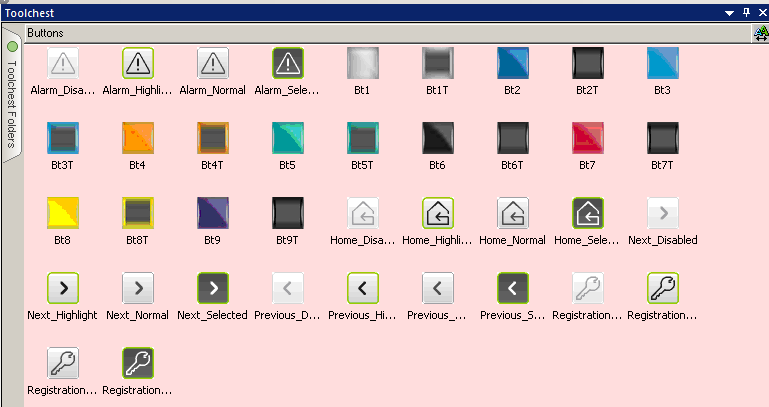

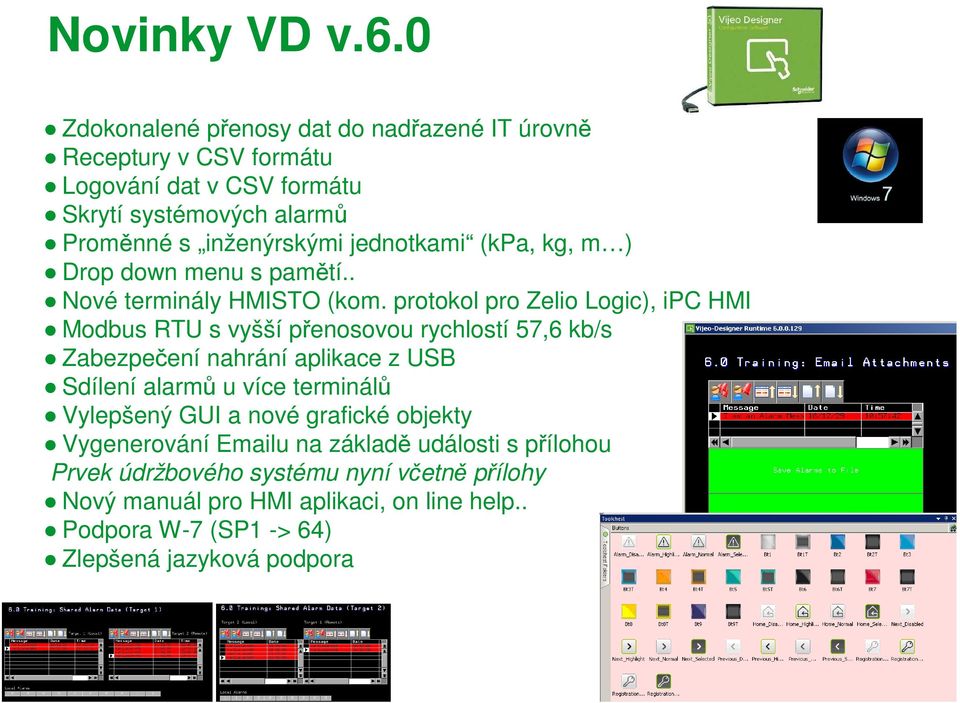

12 Novinky VD v.6.0 Zdokonalené přenosy dat do nadřazené IT úrovně Receptury v CSV formátu Logování dat v CSV formátu Skrytí systémových alarmů Proměnné s inženýrskými jednotkami (kpa, kg, m ) Drop down menu s pamětí.. Nové terminály HMISTO (kom. protokol pro Zelio Logic), ipc HMI Modbus RTU s vyšší přenosovou rychlostí 57,6 kb/s Zabezpečení nahrání aplikace z USB Sdílení alarmů u více terminálů Vylepšený GUI a nové grafické objekty Vygenerování u na základě události s přílohou Prvek údržbového systému nyní včetně přílohy Nový manuál pro HMI aplikaci, on line help.. Podpora W-7 (SP1 -> 64) Zlepšená jazyková podpora Schneider Electric CZ s.r.o. 12

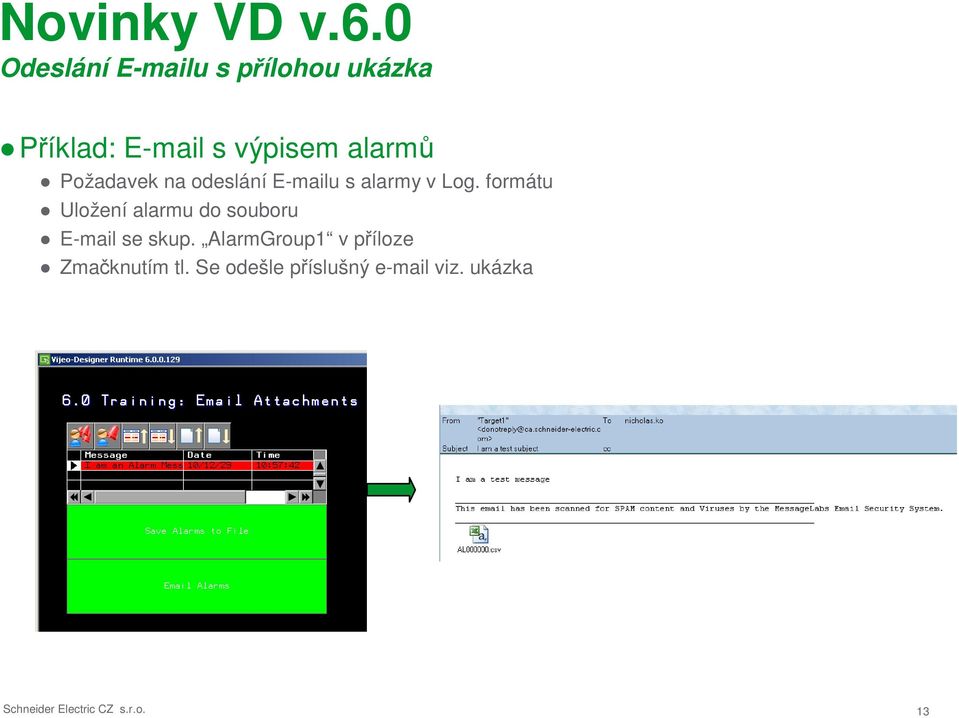

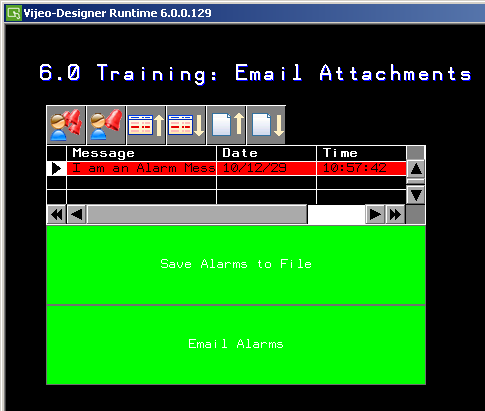

13 Novinky VD v.6.0 Odeslání u s přílohou ukázka Příklad: s výpisem alarmů Požadavek na odeslání u s alarmy v Log. formátu Uložení alarmu do souboru se skup. AlarmGroup1 v příloze Zmačknutím tl. Se odešle příslušný viz. ukázka Schneider Electric CZ s.r.o. 13

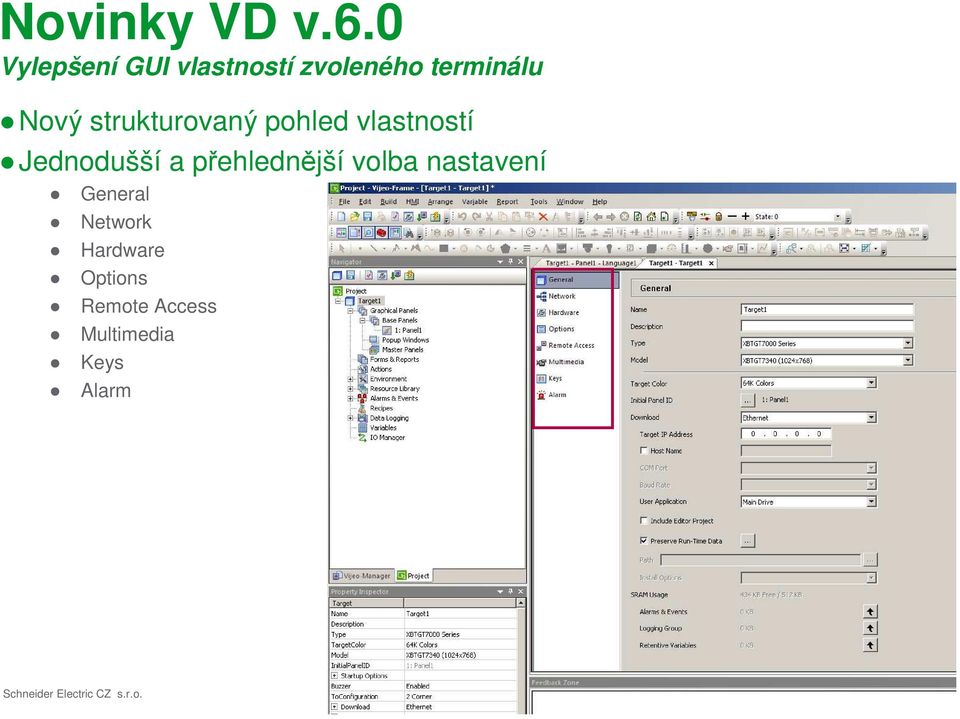

14 Novinky VD v.6.0 Vylepšení GUI vlastností zvoleného terminálu Nový strukturovaný pohled vlastností Jednodušší a přehlednější volba nastavení General Network Hardware Options Remote Access Multimedia Keys Alarm Schneider Electric CZ s.r.o. 14

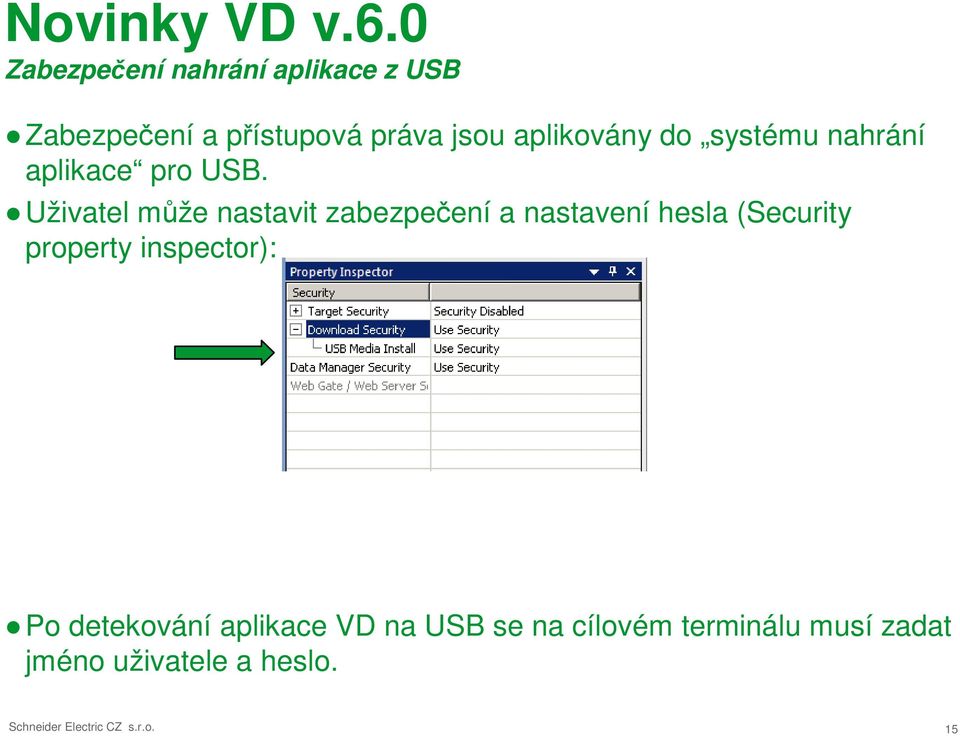

15 Novinky VD v.6.0 Zabezpečení nahrání aplikace z USB Zabezpečení a přístupová práva jsou aplikovány do systému nahrání aplikace pro USB. Uživatel může nastavit zabezpečení a nastavení hesla (Security property inspector): Po detekování aplikace VD na USB se na cílovém terminálu musí zadat jméno uživatele a heslo. Schneider Electric CZ s.r.o. 15

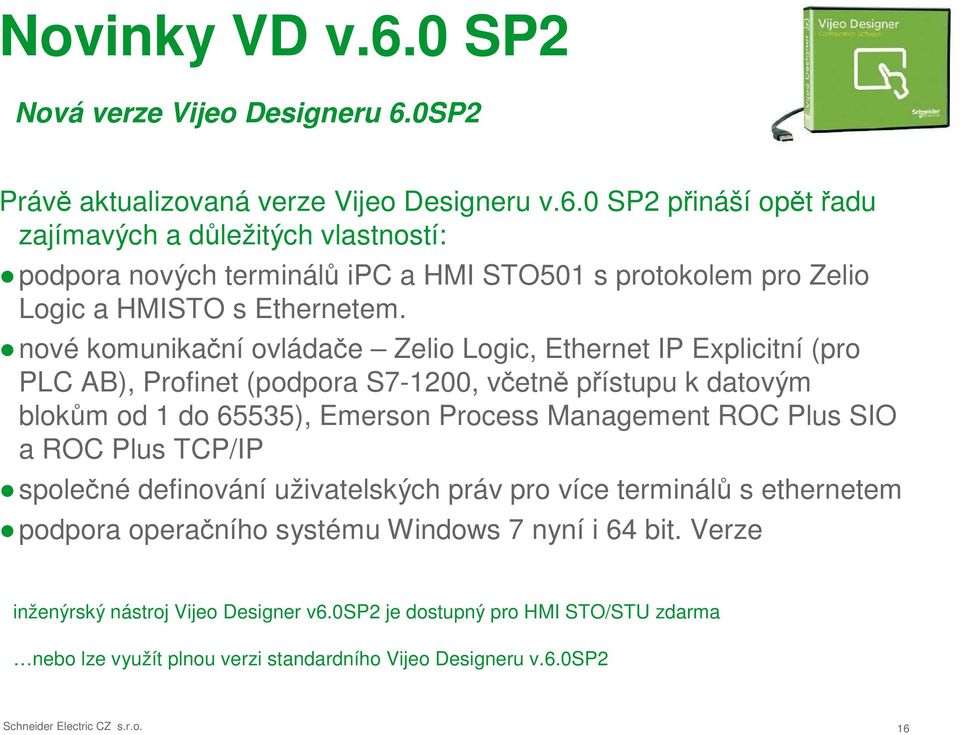

16 Novinky VD v.6.0 SP2 Nová verze Vijeo Designeru 6.0SP2 Právě aktualizovaná verze Vijeo Designeru v.6.0 SP2 přináší opět řadu zajímavých a důležitých vlastností: podpora nových terminálů ipc a HMI STO501 s protokolem pro Zelio Logic a HMISTO s Ethernetem. nové komunikační ovládače Zelio Logic, Ethernet IP Explicitní (pro PLC AB), Profinet (podpora S7-1200, včetně přístupu k datovým blokům od 1 do 65535), Emerson Process Management ROC Plus SIO a ROC Plus TCP/IP společné definování uživatelských práv pro více terminálů s ethernetem podpora operačního systému Windows 7 nyní i 64 bit. Verze inženýrský nástroj Vijeo Designer v6.0sp2 je dostupný pro HMI STO/STU zdarma nebo lze využít plnou verzi standardního Vijeo Designeru v.6.0sp2 Schneider Electric CZ s.r.o. 16

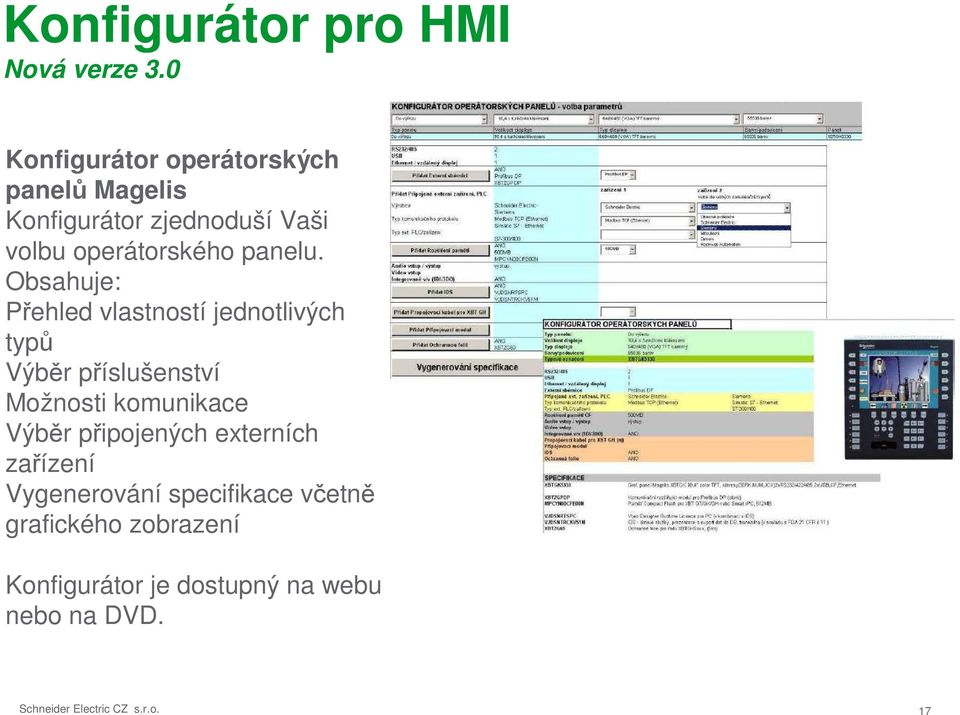

17 Konfigurátor pro HMI Nová verze 3.0 Konfigurátor operátorských panelů Magelis Konfigurátor zjednoduší Vaši volbu operátorského panelu. Obsahuje: Přehled vlastností jednotlivých typů Výběr příslušenství Možnosti komunikace Výběr připojených externích zařízení Vygenerování specifikace včetně grafického zobrazení Konfigurátor je dostupný na webu nebo na DVD. Schneider Electric CZ s.r.o. 17

18 DVD operátorské panely Magelis typové označení: S1044 Obchodně technická dokumentace těchto produktů: Magelis HMI STO, Magelis HMI STU Magelis XBT GT Magelis XBT GK Magelis XBT GH Magelis HMI GTW ipc Magelis Vijeo Designer Konfigurační nástroje a ceník Konfigurační program k výběru operátorského panelu Ceník panelů Magelis HMI STO, Magelis HMI STU Popis tvorby aplikace krok za krokem pro Vijeo Designer (Design Guide) Grafické objekty a příklady architektur pro tvorbu nabídek (MS Office Visio) Objekty pro CAD a Eplan Knihovna objektů řídicích systémů, HMI, SCADA Schneider Electric a příslušenství Prezentace: Přehled produktů Video Novinky Magelis HMI STO, Magelis HMI STU Video Magelis HMI STU Inženýrský software: Vijeo Designer v. 6.0 inženýrské prostředí pro operátorské panely Magelis a ipc, plně funkční pro Magelis HMI STO, Magelis HMI STU IDS nadstavbový software pro zpracování a prezentaci dat Inteligent Data Services SESU Schneider Electric Software Update, automatický nástroj aktualizace softwaru Schneider Electric CZ s.r.o. 18

19 Další informace Zákaznické centrum Schneider Electric Schneider Electric CZ s.r.o. 19
