3 Obsah OBSAH Vítá Vás ArchiCAD STAR(T) Edition Hardwarové/Softwarové požadavky pro ArchiCAD STAR(T) Edition MacOS (MacIntel) Software Požadovaný hardware Paměť a místo na disku Monitor Okna Software Požadovaný hardware Paměť a místo na disku Monitor Volitelný hardware Instalace 9 Začátek instalace ArchiCADu STAR(T) Edition Hardwarový ochranný klíč Výběr složky programu Volba typu instalace Umístění v nabídce Start (pouze ve Windows) Instalační proces Klávesové zkratky Dokončení instalace Připojení ochranného klíče Přidat/Opravit (přeinstalování ArchiCADu) 13 Odinstalování ArchiCADu 15 Tichá odinstalace Doplňkové instalace 17 Začínáme s ArchiCADem STAR(T) Edition

4 Obsah Aktualizace 18 Demo verze 19 Informace o kompatibilitě 20 Otevírání souborů ArchiCADu 20 Ukládání projektových souborů 20 Podpora plotrů a tabletů 21 Získání nápovědy pro ArchiCAD 22 4 Začínáme s ArchiCADem STAR(T) Edition 2010

5 Vítá Vás ArchiCAD STAR(T) Edition 2010 Vítá Vás ArchiCAD STAR(T) Edition 2010 ArchiCAD STAR(T) Edition 2010 přináší ideální způsob jak pochopit co to je Building Information Modeling (BIM), a to za použití nejmodernějšího a nejjednodušího současného architektonického nástroje. Tato příručka obsahuje všechny potřebné informace k tomu, abyste mohli začít pracovat s ArchiCADem: Hardwarové a softwarové požadavky Hardwarová ochrana Informace o kompatibilitě Instalace Přenos projektů ze starších verzí ArchiCADu Získání nápovědy pro ArchiCAD Začínáme s ArchiCADem STAR(T) Edition

6 Hardwarové/Softwarové požadavky pro ArchiCAD STAR(T) Edition 2010 Hardwarové/Softwarové požadavky pro ArchiCAD STAR(T) Edition 2010 MacOS (MacIntel) Software Operační systém Mac OS X 10.5, 10.6 Snow Leopard Požadovaný hardware Mactel: Macintosh s procesorem Intel Pro úplné využití výkonu ArchiCADu STAR(T) Edition 2010 je doporučen vícejádrový procesor Paměť a místo na disku 2 GB RAM je požadován 4 GB nebo více je doporučeno pro práci se složitějšími modely Plná instalace ArchiCADu vyžaduje přibližně 1 GB volného místa na disku Další 2-3 GB volného místa na disku jsou potřeba pro práci se složitýmy projekty a 3D vizualizacemi Monitor Libovolný monitor 17 nebo větší (19-24 doporučený) kompatibilní s Macintoshem Požadované rozlišení 1024 x 768 Doporučené rozlišení 1280 x 1024 nebo větší je doporučeno Je potřeba grafický adaptér True Color 6 Začínáme s ArchiCADem STAR(T) Edition 2010

7 Hardwarové/Softwarové požadavky pro ArchiCAD STAR(T) Edition 2010 Pro plné využití kapacit hardwarové akcelerace ArchiCADu 12 je doporučena grafická karta kompatibilní s Open GL a s vlastní pamětí aspoň 256 MB Sezam doporučených grafických karet můžete nalézt na: Okna Software Microsoft Windows XP Professional (32-bit a 64-bit) Vista Business a Ultimate Edition (32-bit a 64-bit) Windows 7 Jsou požadovány aplikace QuickTime 7 nebo novější a Java nebo novější Pokud tyto aplikace v počítači nejsou, instalátor ArchiCADu je automaticky nainstaluje. Požadovaný hardware Intel Pentium 4 nebo vyšší požadován Pro úplné využití výkonu ArchiCADu STAR(T) Edition 2010 je doporučen vícejádrový procesor. Paměť a místo na disku 2 GB RAM je požadován 4 GB nebo více je doporučeno pro práci se složitějšími modely Plná instalace ArchiCADu vyžaduje přibližně 1 GB volného místa na disku Další 2-3 GB volného místa na disku jsou potřeba pro práci se složitýmy projekty a 3D vizualizacemi Začínáme s ArchiCADem STAR(T) Edition

8 Hardwarové/Softwarové požadavky pro ArchiCAD STAR(T) Edition 2010 Monitor Požadované rozlišení 1024 x 768 Doporučené rozlišení 1280 x 1024 nebo větší je doporučeno Je potřeba grafický adaptér True Color Pro plné využití kapacit hardwarové akcelerace je doporučena grafická karta kompatibilní s Open GL a DirectX9 a s vlastní pamětí 256 MB. Seznam doporučených grafických karet naleznete na: Volitelný hardware ArchiCAD podporuje používání všech běžných plotrů, tiskáren a tabletů. 8 Začínáme s ArchiCADem STAR(T) Edition 2010

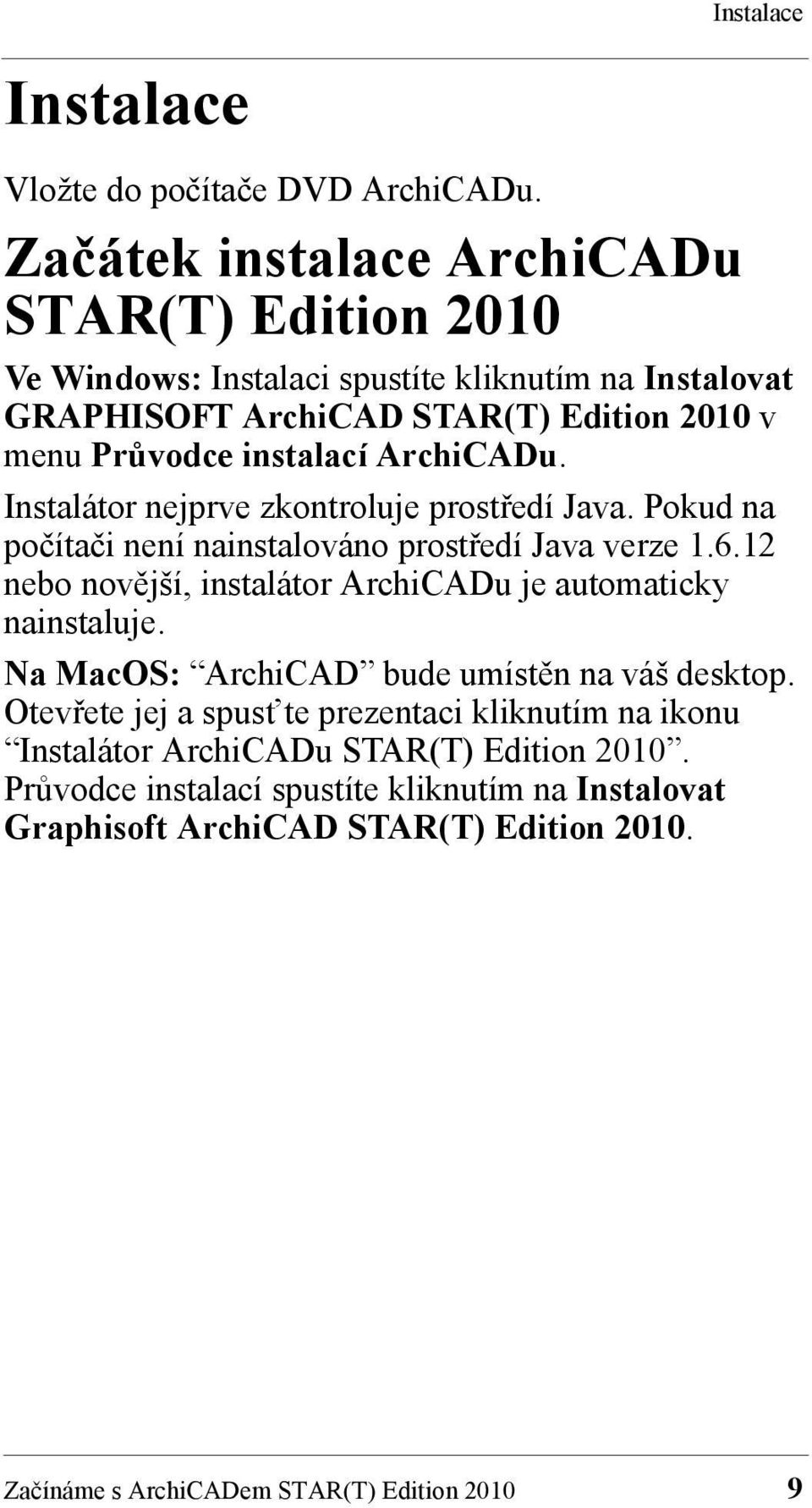

9 Instalace Instalace Vložte do počítače DVD ArchiCADu. Začátek instalace ArchiCADu STAR(T) Edition 2010 Ve Windows: Instalaci spustíte kliknutím na Instalovat GRAPHISOFT ArchiCAD STAR(T) Edition 2010 v menu Průvodce instalací ArchiCADu. Instalátor nejprve zkontroluje prostředí Java. Pokud na počítači není nainstalováno prostředí Java verze nebo novější, instalátor ArchiCADu je automaticky nainstaluje. Na MacOS: ArchiCAD bude umístěn na váš desktop. Otevřete jej a spusťte prezentaci kliknutím na ikonu Instalátor ArchiCADu STAR(T) Edition Průvodce instalací spustíte kliknutím na Instalovat Graphisoft ArchiCAD STAR(T) Edition Začínáme s ArchiCADem STAR(T) Edition

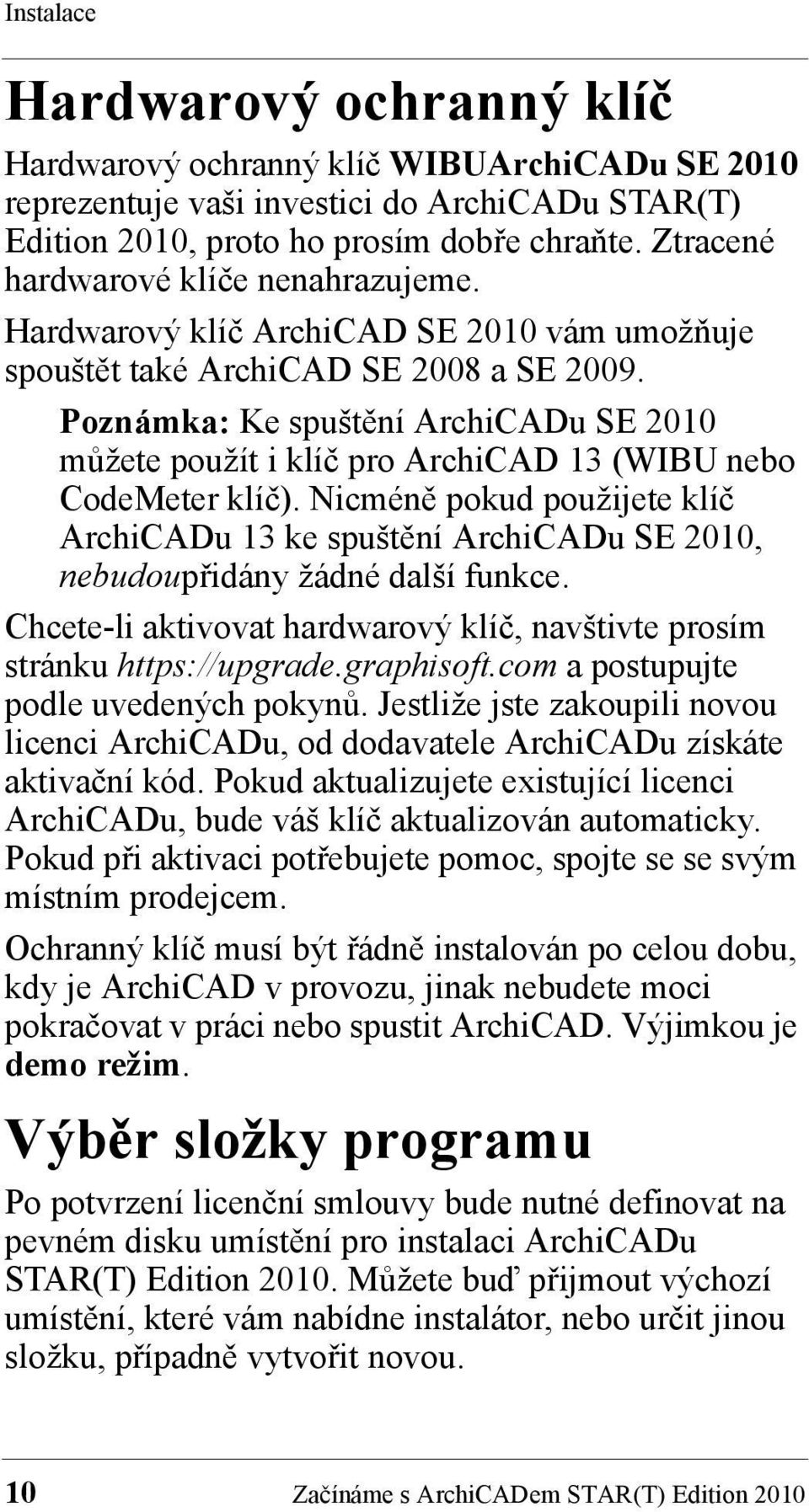

10 Instalace Hardwarový ochranný klíč Hardwarový ochranný klíč WIBUArchiCADu SE 2010 reprezentuje vaši investici do ArchiCADu STAR(T) Edition 2010, proto ho prosím dobře chraňte. Ztracené hardwarové klíče nenahrazujeme. Hardwarový klíč ArchiCAD SE 2010 vám umožňuje spouštět také ArchiCAD SE 2008 a SE Poznámka: Ke spuštění ArchiCADu SE 2010 můžete použít i klíč pro ArchiCAD 13 (WIBU nebo CodeMeter klíč). Nicméně pokud použijete klíč ArchiCADu 13 ke spuštění ArchiCADu SE 2010, nebudoupřidány žádné další funkce. Chcete-li aktivovat hardwarový klíč, navštivte prosím stránku a postupujte podle uvedených pokynů. Jestliže jste zakoupili novou licenci ArchiCADu, od dodavatele ArchiCADu získáte aktivační kód. Pokud aktualizujete existující licenci ArchiCADu, bude váš klíč aktualizován automaticky. Pokud při aktivaci potřebujete pomoc, spojte se se svým místním prodejcem. Ochranný klíč musí být řádně instalován po celou dobu, kdy je ArchiCAD v provozu, jinak nebudete moci pokračovat v práci nebo spustit ArchiCAD. Výjimkou je demo režim. Výběr složky programu Po potvrzení licenční smlouvy bude nutné definovat na pevném disku umístění pro instalaci ArchiCADu STAR(T) Edition Můžete buď přijmout výchozí umístění, které vám nabídne instalátor, nebo určit jinou složku, případně vytvořit novou. 10 Začínáme s ArchiCADem STAR(T) Edition 2010

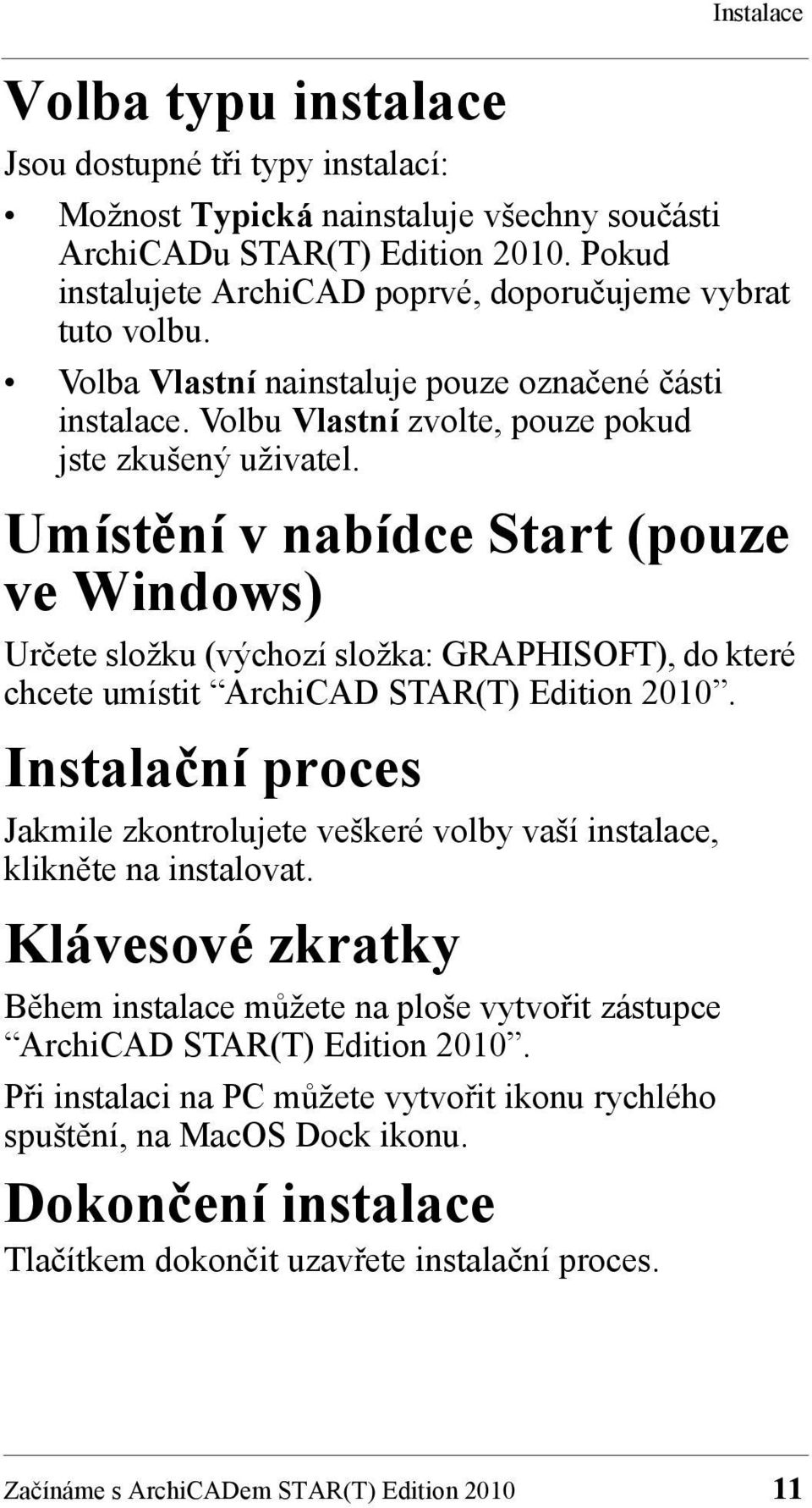

11 Volba typu instalace Instalace Jsou dostupné tři typy instalací: Možnost Typická nainstaluje všechny součásti ArchiCADu STAR(T) Edition Pokud instalujete ArchiCAD poprvé, doporučujeme vybrat tuto volbu. Volba Vlastní nainstaluje pouze označené části instalace. Volbu Vlastní zvolte, pouze pokud jste zkušený uživatel. Umístění v nabídce Start (pouze ve Windows) Určete složku (výchozí složka: GRAPHISOFT), do které chcete umístit ArchiCAD STAR(T) Edition Instalační proces Jakmile zkontrolujete veškeré volby vaší instalace, klikněte na instalovat. Klávesové zkratky Během instalace můžete na ploše vytvořit zástupce ArchiCAD STAR(T) Edition Při instalaci na PC můžete vytvořit ikonu rychlého spuštění, na MacOS Dock ikonu. Dokončení instalace Tlačítkem dokončit uzavřete instalační proces. Začínáme s ArchiCADem STAR(T) Edition

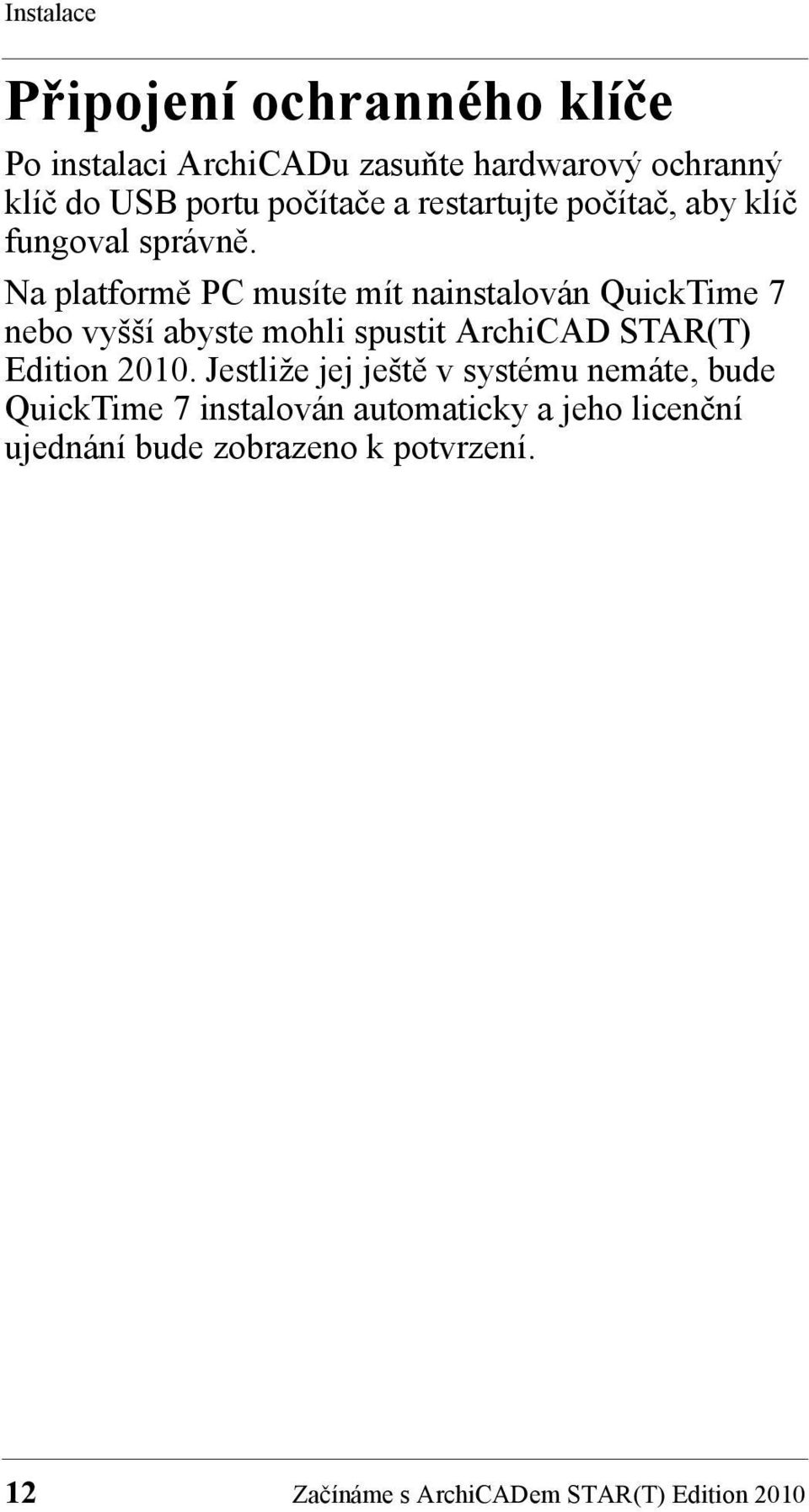

12 Instalace Připojení ochranného klíče Po instalaci ArchiCADu zasuňte hardwarový ochranný klíč do USB portu počítače a restartujte počítač, aby klíč fungoval správně. Na platformě PC musíte mít nainstalován QuickTime 7 nebo vyšší abyste mohli spustit ArchiCAD STAR(T) Edition Jestliže jej ještě v systému nemáte, bude QuickTime 7 instalován automaticky a jeho licenční ujednání bude zobrazeno k potvrzení. 12 Začínáme s ArchiCADem STAR(T) Edition 2010

13 Přidat/Opravit (přeinstalování ArchiCADu) Přidat/Opravit (přeinstalování ArchiCADu) Pokud už máte ArchiCAD nainstalovaný a spustíte Průvodce instalací, nabídnou se vám dvě volby: 1) Volba Přidat doplní další funkce k současné instalaci. Zobrazí se seznam všech dostupných funkcí a vy můžete označit ty, které chcete přidat k současné instalaci. 2) Volba Opravit přeinstaluje ArchiCAD s funkcemi, které obsahuje vaše současná instalace. Můžete i zálohovat některé soubory do záložní složky. Pokud vyberete tuto volbu, ve složce ArchiCAD 2010 se vytvoří záložní složka. Název záložní složky bude obsahovat verzi ArchiCADu a datum vytvoření a bude zahrnovat: vaše předchozí nastavení doplňků Vaše předchozí knihovna ArchiCADu STAR(T) Edition 2010 Vaše předchozí výchozí schémata pracovního prostředí Po dokončení procesu oprav můžete tyto soubory smazat nebo je znovu použít tak, že je zkopírujete zpět do opraveného prostředí ArchiCADu: Zkopírujte své nastavení doplňků zpět do odpovídajících podsložek ve složce ArchiCAD 2010/Doplňky Nahraďte knihovnu ve složce ArchiCAD SE 2010 / Knihovna ArchiCADu 13 Začínáme s ArchiCADem STAR(T) Edition

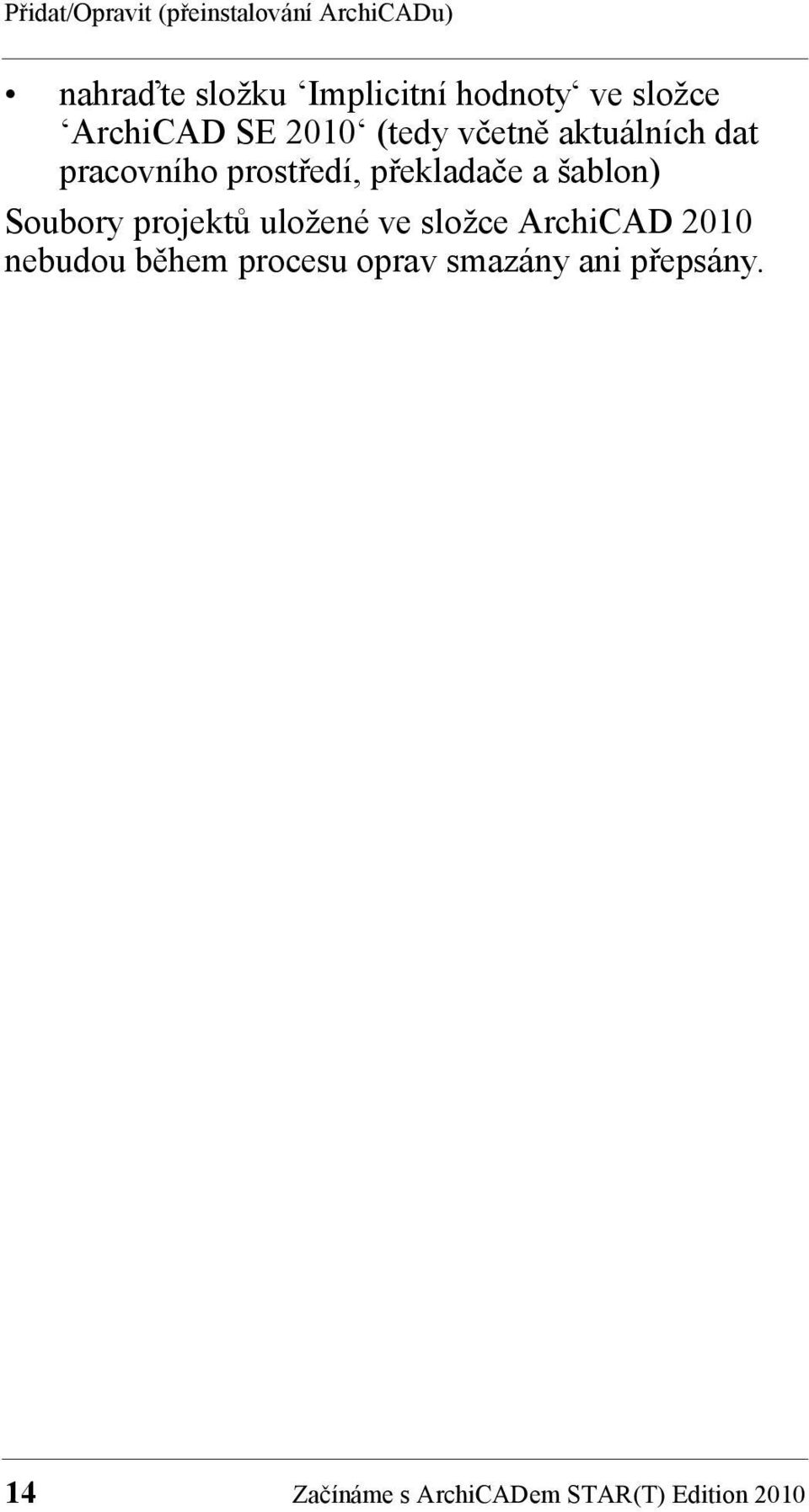

14 Přidat/Opravit (přeinstalování ArchiCADu) nahraďte složku Implicitní hodnoty ve složce ArchiCAD SE 2010 (tedy včetně aktuálních dat pracovního prostředí, překladače a šablon) Soubory projektů uložené ve složce ArchiCAD 2010 nebudou během procesu oprav smazány ani přepsány. 14 Začínáme s ArchiCADem STAR(T) Edition 2010

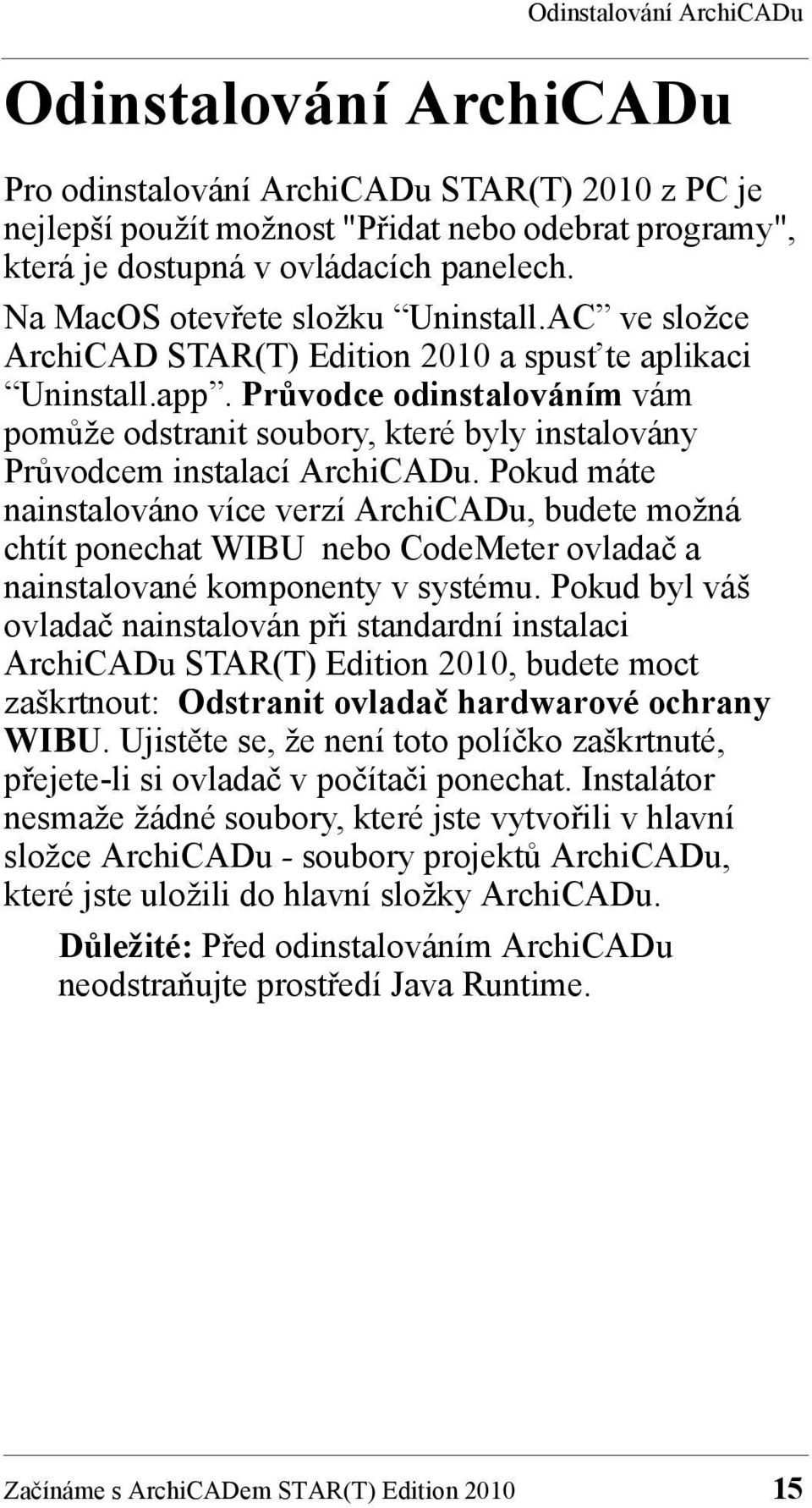

15 Odinstalování ArchiCADu Odinstalování ArchiCADu Pro odinstalování ArchiCADu STAR(T) 2010 z PC je nejlepší použít možnost "Přidat nebo odebrat programy", která je dostupná v ovládacích panelech. Na MacOS otevřete složku Uninstall.AC ve složce ArchiCAD STAR(T) Edition 2010 a spusť te aplikaci Uninstall.app. Průvodce odinstalováním vám pomůže odstranit soubory, které byly instalovány Průvodcem instalací ArchiCADu. Pokud máte nainstalováno více verzí ArchiCADu, budete možná chtít ponechat WIBU nebo CodeMeter ovladač a nainstalované komponenty v systému. Pokud byl váš ovladač nainstalován při standardní instalaci ArchiCADu STAR(T) Edition 2010, budete moct zaškrtnout: Odstranit ovladač hardwarové ochrany WIBU. Ujistěte se, že není toto políčko zaškrtnuté, přejete-li si ovladač v počítači ponechat. Instalátor nesmaže žádné soubory, které jste vytvořili v hlavní složce ArchiCADu - soubory projektů ArchiCADu, které jste uložili do hlavní složky ArchiCADu. Důležité: Před odinstalováním ArchiCADu neodstraňujte prostředí Java Runtime. Začínáme s ArchiCADem STAR(T) Edition

16 Odinstalování ArchiCADu Tichá odinstalace Pro obě platformy - PC i MacOS - je dostupná Tichá odinstalace ArchiCADu. Použijte tento režim, aby odinstalace ArchiCADu proběhla od začátku do konce bez potřeby jakéhokoli vašeho zásahu. Na PC: v menu Start vyberte položku Spustit. V průzkuníkovi Windows, otevřete složku Uninstall.AC ve složce ArchiCADu. Přetáhněte uninstaller.exe do příkazového řádku; cesta se tak zkopírovala do příkazového řádku. Za cestu k souboru zapište následující příkazy: -W play.auto=yes např.: C:\Program Files\Graphisoft\ArchiCAD 2010\Uninstall.AC\uninstaller.exe -W play.auto=yes Na MacOS: otevřete Terminal window, ve složce ArchiCADu otevřete složku Uninstall., pak napište: uninstaller.app/contents/macos/uninstaller W play.auto=yes např.: /Volumes/MyFolder/MySubfolder/ArchiCAD 2010/Uninstall.AC/uninstaller.app/Contents/MacOS/ uninstaller W play.auto=yes 16 Začínáme s ArchiCADem STAR(T) Edition 2010

17 Doplňkové instalace Doplňkové instalace Z instalačního DVD ArchiCADu STAR(T) Edition 2010 DVD můžou být nainstalovány následující doplňky: Prostředí Java runtime Komponenty WIBU systému Instalátor aplikace QuickTime Adobe Reader Plotry Shell doplněk Graphisoftu PlotFlow Java nebo novější je potřeba ke spuštění ArchiCADu STAR(T) Edition instalátor/ deinstalátor. Na MacOS je Java součástí operačního systému. Na PC platformě zjistí instalátor ArchiCADu STAR(T) Edition 2010 verzi vašeho prostředí Java a v případě potřeby nainstaluje jeho verzi Pro používání ArchiCADu STAR(T) Edition 2010 je nutný hardwarový klíč. Jestliže nebude v systému nalezen, bude automaticky instalován ovladač WIBU. Pro spuštění ArchiCADu STAR(T) Edition 2010 je nutný QuickTime 7 nebo vyšší. V systému MacOS je součástí operačního systému. Pokud instalátor na PC nenalezne QuickTime verze 7 nebo novější, nainstaluje jej automaticky spolu s ArchiCADem STAR(T) Edition Adobe Reader je potřeba ke čtení dokumentů PDF, které jsou ve složce dokumentací ArchiCADu SE Pokud chcete, můžete tento program nainstalovat z instalačního DVD ArchiCADu STAR(T) Edition 2010 v sekci Systémové komponenty na úvodní obrazovce; nebo projděte obsah instalačního DVD a vyhledejte aplikaci Adobe Reader. S typickou instalací bude ArchiCAD STAR(T) Edition 2010 obsahovat počet zabudovaných ovladačů pro širokou rozmanitost HPGL kompatibilních plotrů. Volitelný, pouze pro PC. Pomůcka pro rozšířené informace vlastností souborů Graphisoft na platformě Windows Volitelná pomůcka pro správu plotrování v sítích Chcete-li zobrazit více informací o pomůckách, otevřete složky aplikací v hlavní složce ArchiCADu; najdete tam jejich podrobné popisy. Začínáme s ArchiCADem STAR(T) Edition

18 Aktualizace Aktualizace Chcete-li vyhledat dostupné aktualizace lokalizované verze ArchiCADu nebo knihoven ArchiCADu, spusťte ArchiCAD STAR(T) Edition 2010 a zobrazte nabídku Nápověda: Příkaz Kontrola aktualizací spustí internetový prohlížeč a zobrazí stránku aktualizací společnosti Graphisoft. Pokud není k dispozici nový aktualizační soubor (patch) pro vaši verzi a jazykovou mutaci ArchiCADu, webová stránka vás bude informovat o tom, že používáte nejnovější verzi ArchiCADu. Pokud je aktualizace k dispozici, webová stránka vám automaticky nabídne aktualizační balíček vhodný pro vaši verzi. Nastavením voleb pomocí nabídky Volby > Pracovní prostředí > Možnosti webu můžete umožnit pravidelné automatické spouštění kontroly aktualizací. Poznámka: Pakliže máte nainstalovyný aktualizační Patch a použijete funkci Přidat/opravit na původní instalaci ArchiCAD STAR(T) Edition 2010, bude Vám doporučeno znovu aplikovat update po provedení opravy. Možnost aktualizací mají držitelé komerčních verzí ArchiCADu STAR(T) Edition Další stažitelné materiály (ukázkové soubory, doplňky, atd.) jsou na downloads. 18 Začínáme s ArchiCADem STAR(T) Edition 2010

19 Demo verze Demo verze Pokud jste obdrželi kopii ArchiCADu za účelem testování, váš balíček neobsahuje hardwarový klíč a ArchiCAD budete moci spustit jen v demo režimu. Demo režim slouží k vyzkoušení funkcí ArchiCADu. Neumožňuje však ukládat, tisknout nebo plotrovat vaši práci, ani není možné vyjmout nebo vložit prvky ze schránky nebo používat funkce pro týmovou práci. Tyto příkazy a položky nejsou aktivní titulek okna programu se změní na Graphisoft ArchiCAD STAR(T) Edition 2010 DEMO. ArchiCAD může být omezen na demo režim také z následujících důvodů: V počítači není zasunut hardwarový klíč. Všechny vaše licence ArchiCADu jsou používány. Váš hardwarový klíč je poškozený. V těchto případech se při spuštění ArchiCADu zobrazí varování, které vás bude informovat o problému s hardwarovým klíčem. Můžete potom spustit ArchiCAD v demo režimu nebo program ukončit a problém vyřešit. Začínáme s ArchiCADem STAR(T) Edition

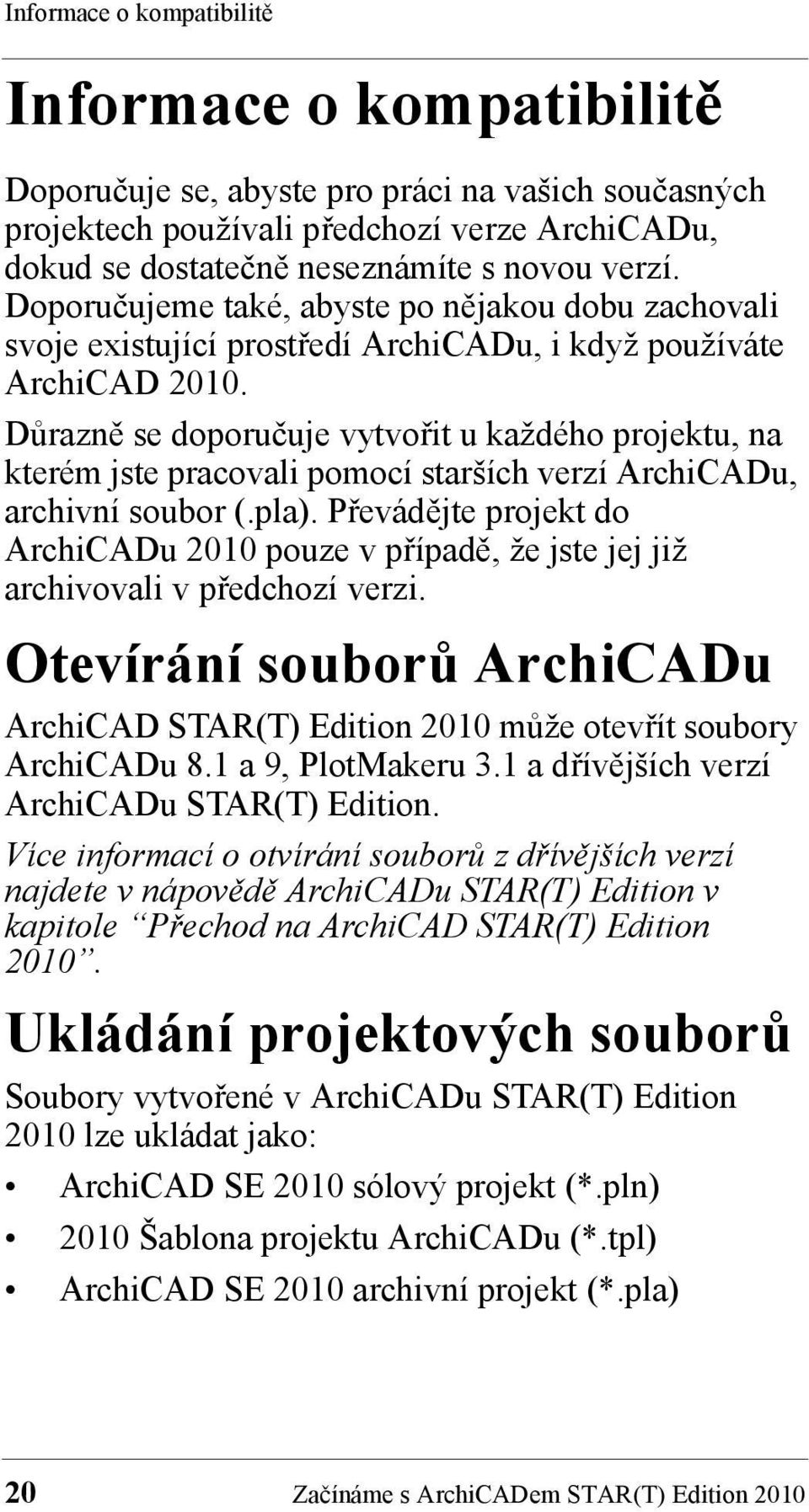

20 Informace o kompatibilitě Informace o kompatibilitě Doporučuje se, abyste pro práci na vašich současných projektech používali předchozí verze ArchiCADu, dokud se dostatečně neseznámíte s novou verzí. Doporučujeme také, abyste po nějakou dobu zachovali svoje existující prostředí ArchiCADu, i když používáte ArchiCAD Důrazně se doporučuje vytvořit u každého projektu, na kterém jste pracovali pomocí starších verzí ArchiCADu, archivní soubor (.pla). Převádějte projekt do ArchiCADu 2010 pouze v případě, že jste jej již archivovali v předchozí verzi. Otevírání souborů ArchiCADu ArchiCAD STAR(T) Edition 2010 může otevřít soubory ArchiCADu 8.1 a 9, PlotMakeru 3.1 a dřívějších verzí ArchiCADu STAR(T) Edition. Více informací o otvírání souborů z dřívějších verzí najdete v nápovědě ArchiCADu STAR(T) Edition v kapitole Přechod na ArchiCAD STAR(T) Edition Ukládání projektových souborů Soubory vytvořené v ArchiCADu STAR(T) Edition 2010 lze ukládat jako: ArchiCAD SE 2010 sólový projekt (*.pln) 2010 Šablona projektu ArchiCADu (*.tpl) ArchiCAD SE 2010 archivní projekt (*.pla) 20 Začínáme s ArchiCADem STAR(T) Edition 2010

21 Podpora plotrů a tabletů Informace o kompatibilitě Perové plotry (nebo mód perového plotru na plotru rastrovém) nejsou podporovány. ArchiCAD STAR(T) Edition 2010 nepodporuje dřívější Graphisoft ovladače tabletů; ovladače tabletů od výrobců však v nové verzi ArchiCADu fungují dobře v režimu náčrtů pomocí myši. Začínáme s ArchiCADem STAR(T) Edition

22 Získání nápovědy pro ArchiCAD Získání nápovědy pro ArchiCAD Obsah nápovědy STAR(T) Edition 2010 Vezměte prosím v potaz, že nápověda STAR(T) Edition 2010 je založena na referenční příručce ArchiCADu 13. To má za následek, že některé vlastnost a funkce zde popsané nejsou ve STAR(T) Edition 2010 dostupné. Následující vlastnosti a funkce nejsou v ArchiCADu STAR(T) Edition 2010 dostupné: Omezení ve spolupráci: Teamwork Automaticky připojený modul XREFy Externí kresby Funkce Publikace Prohlížení projektu Nástroje pro připomínky Podpora formátu PMK Částečné zobrazení konstrukce Podpora MEP Omezení modelování: Šikmá zeď, sloup, trám Složité profily zdi, sloupu, trámu Správce profilů Zavěšená stěna 22 Začínáme s ArchiCADem STAR(T) Edition 2010

23 Získání nápovědy pro ArchiCAD Omezení: Pravítko Natočený pohled Omezení pro vizualizace: Rendrování Lightworks Skica Připojení pohledu Organizace projektu Půjčování licencí Nápověda ArchiCAD STAR(T) Edition 2010 obsahuje kontextový systém nápovědy. Chcete-li spustit nápovědu: Stiskněte klávesu F1 Nebo klepněte pravým tlačítkem na libovolný prvek uživatelského rozhraní ArchiCADu a vyberte příkaz Co je to Nápověda zobrazí téma odpovídající položce rozhraní ArchiCADu, kterou jste vybrali. (V některých případech zobrazí nápověda hlavní stránku ArchiCADu.) 2010 Hlavní stránku nápovědy lze také zobrazit výběrem příkazu Nápověda z nabídky Nápověda ArchiCADu. Dokumentace ArchiCAD STAR(T) Edition 2010 je dodáván s následujícími příručkami: AC SE 2010 Začínáme s AC SE 2010 Referenční příručka AC SE 2010 Příručka pro výpočty AC SE 2010 GDL Reference Guide Začínáme s ArchiCADem STAR(T) Edition
