Simulace HPN sítí Simware V7 a VSR
|
|
- Milena Staňková
- před 8 lety
- Počet zobrazení:
Transkript
1 Simulace HPN sítí Simware V7 a VSR Martin Žampach Simware V7 ve verzi , Alpha 7143 VSR ve verzi , ESS 102 Dokument verze 1.1,
2 Úvod Následující lab guide není oficiálním dokumentem, ani jej nelze považovat za best practice. Doporučuji absolvovat HP ExpertONE školení v oblasti routing a switching. Tento text je zaměřen na první kroky se softwarovými nástroji a produkty fy HP, které umožňují simulaci reálných HPN sítí a nebo dokonce jsou alternativou specializovaného HW. Materiál je tvořen nad produktem HP VSR1000 Virtual Services Router Series, který si můžete stáhnout zde: HP VSR1000 Virtual Services Router Series. Pro simulaci lan switchovaných infrastruktur a jiných typů routerů je vyžíván nástroj HP Network Simulator , který je zdarma dostupný ( _130365_1&ac.admitted= ) Přeji vám hodně zdaru a hlavně inovativní inspirace! Martin Žampach 2 H P S í ť o v é s i m u l a c e
3 Obsah Úvod... 2 Iniciální setup... 5 První rozhraní - IP nastavení - vmware... 5 První rozhraní - IP pro PC... 6 Idea... 8 Cíl... 8 Postupné cíle... 8 VSR popis... 9 HNS popis... 9 Typy simulovaných zařízení GUI Konfigurační soubor pro HNS/Simware Spuštění prvního zařízení D Seznámení s virtuálními sítěmi Testujeme síťové komunikace Vzdálený přístup VTY Naplánování celé topologie Prototyp topologie Zadání Osazení zařízení Konektivita Adresní plán Zjednodušení První chassis D Základní konfigurace IRF příprava Druhé chassis D IRF dokončení MDC Tvorba MDC IRF pro MDC Tvorba MDC IRF pro MDC H P S í ť o v é s i m u l a c e
4 Spuštění MDC Příprava na připojení access switchů do jednotlivých MDC Access switche dokončení D Konfigurace access switchů Zprovoznění D Routing mezi MDC - VSR Finální test Další témata Sniffování provozu Příklad odposlechu komunikace uvnitř Linuxu na rozhraní t Závěr Přílohy IRF Intelligent Resilient Framework Typické užití MDC Spolupráce IRF a MDC MPLS/VPLS topologie vpls.cfg Finální konfigurace D1 / D MDC MDC D D VSR H P S í ť o v é s i m u l a c e

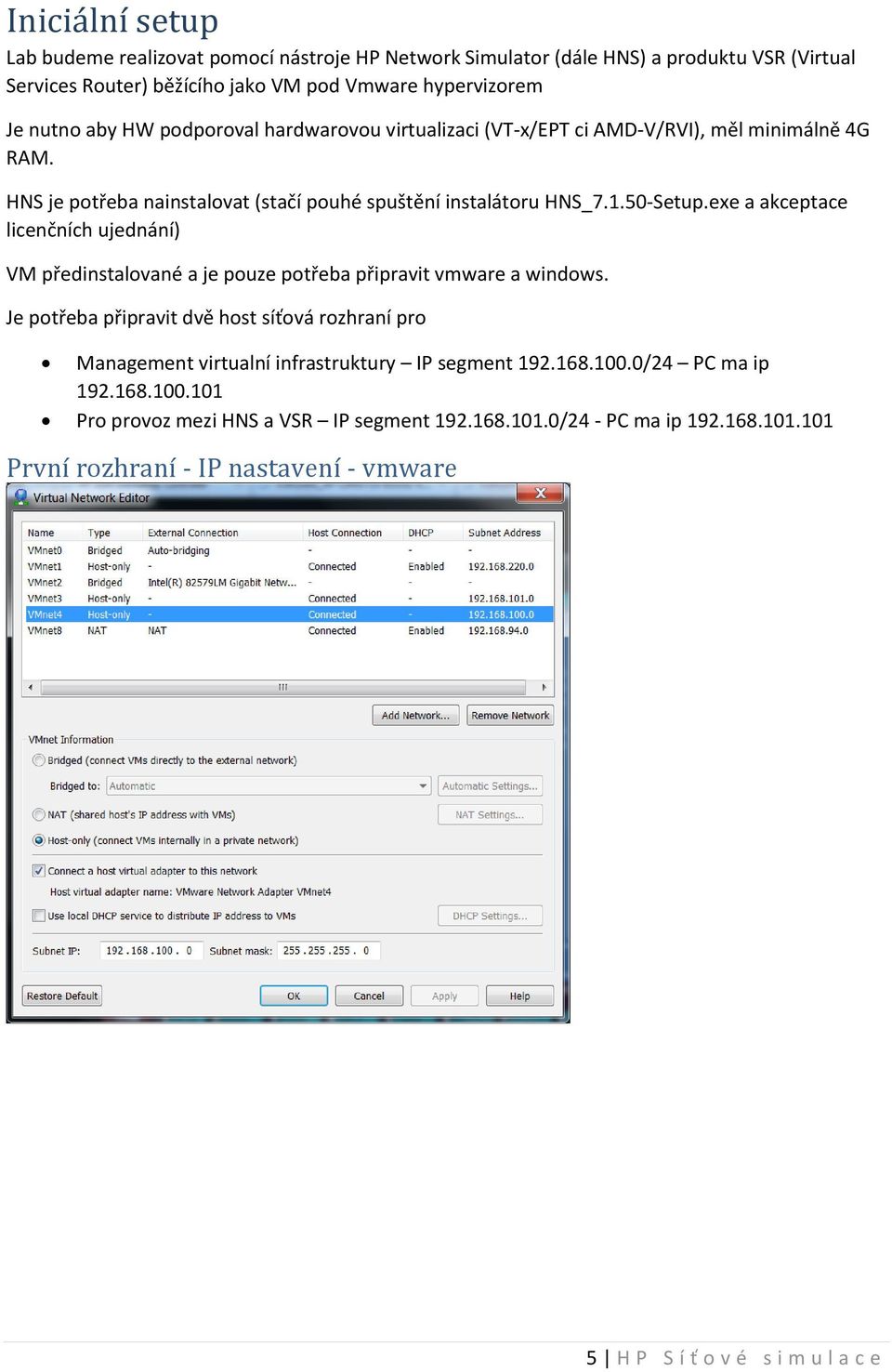

5 Iniciální setup Lab budeme realizovat pomocí nástroje HP Network Simulator (dále HNS) a produktu VSR (Virtual Services Router) běžícího jako VM pod Vmware hypervizorem Je nutno aby HW podporoval hardwarovou virtualizaci (VT-x/EPT ci AMD-V/RVI), měl minimálně 4G RAM. HNS je potřeba nainstalovat (stačí pouhé spuštění instalátoru HNS_ Setup.exe a akceptace licenčních ujednání) VM předinstalované a je pouze potřeba připravit vmware a windows. Je potřeba připravit dvě host síťová rozhraní pro Management virtualní infrastruktury IP segment /24 PC ma ip Pro provoz mezi HNS a VSR IP segment /24 - PC ma ip První rozhraní - IP nastavení - vmware 5 H P S í ť o v é s i m u l a c e

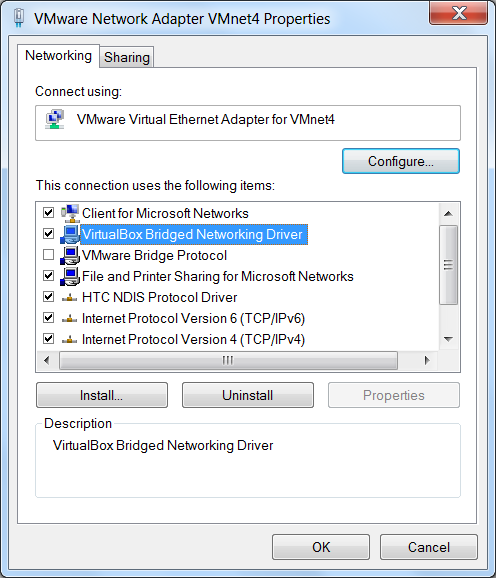

6 První rozhraní - IP pro PC Interně HNS používá VirtualBox hypervizor a je proto důležité aby vytvořená rozhraní byla dostupná i pomocí VirtualBoxu. Toho dosáhneme zatržením VirtualBox Bridged Networking Driver v Properties příslušného síťového rozhraní. Poznamenejte si název adapteru (v tomto příkladě VMware Virtual Ethernet Adapter for VMnet4 ), bude potřeba do konfigurace HNS pro propojení na VMware a do PC samotného. Druhé síťové rozhraní se konfiguruje analogicky Tato síťová rozhraní jsou při importu VM v uvedeném pořadí připojena k síťovým kartám VM. 6 H P S í ť o v é s i m u l a c e
7 Pro zvídavé Pokud chcete připojit fyzickou síť k labu který budete mít ve svém PC, nahraďte host rozhraní bridge rozhraním na reálnou síťovou kartu svého PC. 7 H P S í ť o v é s i m u l a c e

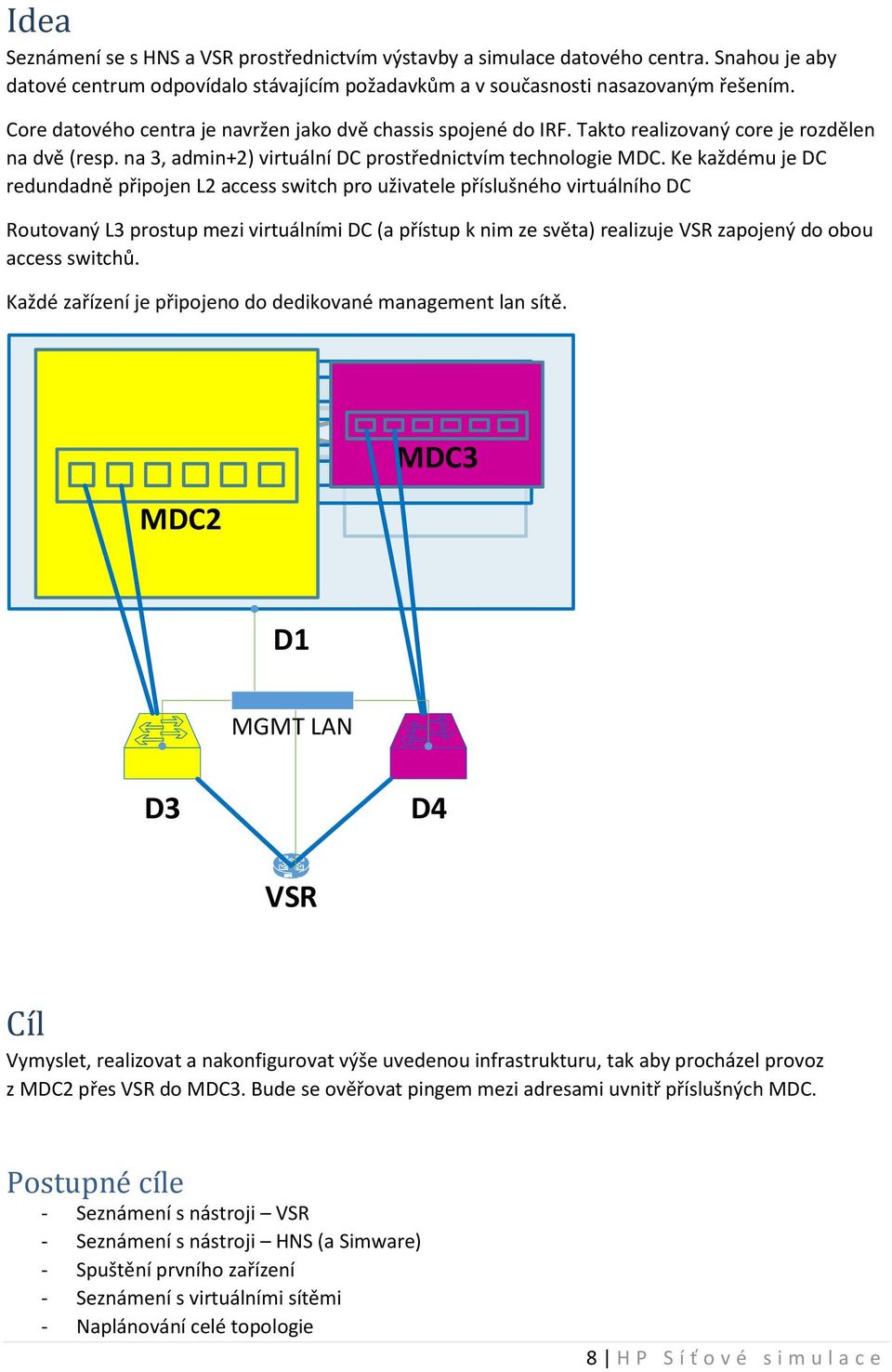

8 Idea Seznámení se s HNS a VSR prostřednictvím výstavby a simulace datového centra. Snahou je aby datové centrum odpovídalo stávajícím požadavkům a v současnosti nasazovaným řešením. Core datového centra je navržen jako dvě chassis spojené do IRF. Takto realizovaný core je rozdělen na dvě (resp. na 3, admin+2) virtuální DC prostřednictvím technologie MDC. Ke každému je DC redundadně připojen L2 access switch pro uživatele příslušného virtuálního DC Routovaný L3 prostup mezi virtuálními DC (a přístup k nim ze světa) realizuje VSR zapojený do obou access switchů. Každé zařízení je připojeno do dedikované management lan sítě. MDC2 MDC3 D1 MGMT LAN D3 D4 VSR Cíl Vymyslet, realizovat a nakonfigurovat výše uvedenou infrastrukturu, tak aby procházel provoz z MDC2 přes VSR do MDC3. Bude se ověřovat pingem mezi adresami uvnitř příslušných MDC. Postupné cíle - Seznámení s nástroji VSR - Seznámení s nástroji HNS (a Simware) - Spuštění prvního zařízení - Seznámení s virtuálními sítěmi - Naplánování celé topologie 8 H P S í ť o v é s i m u l a c e

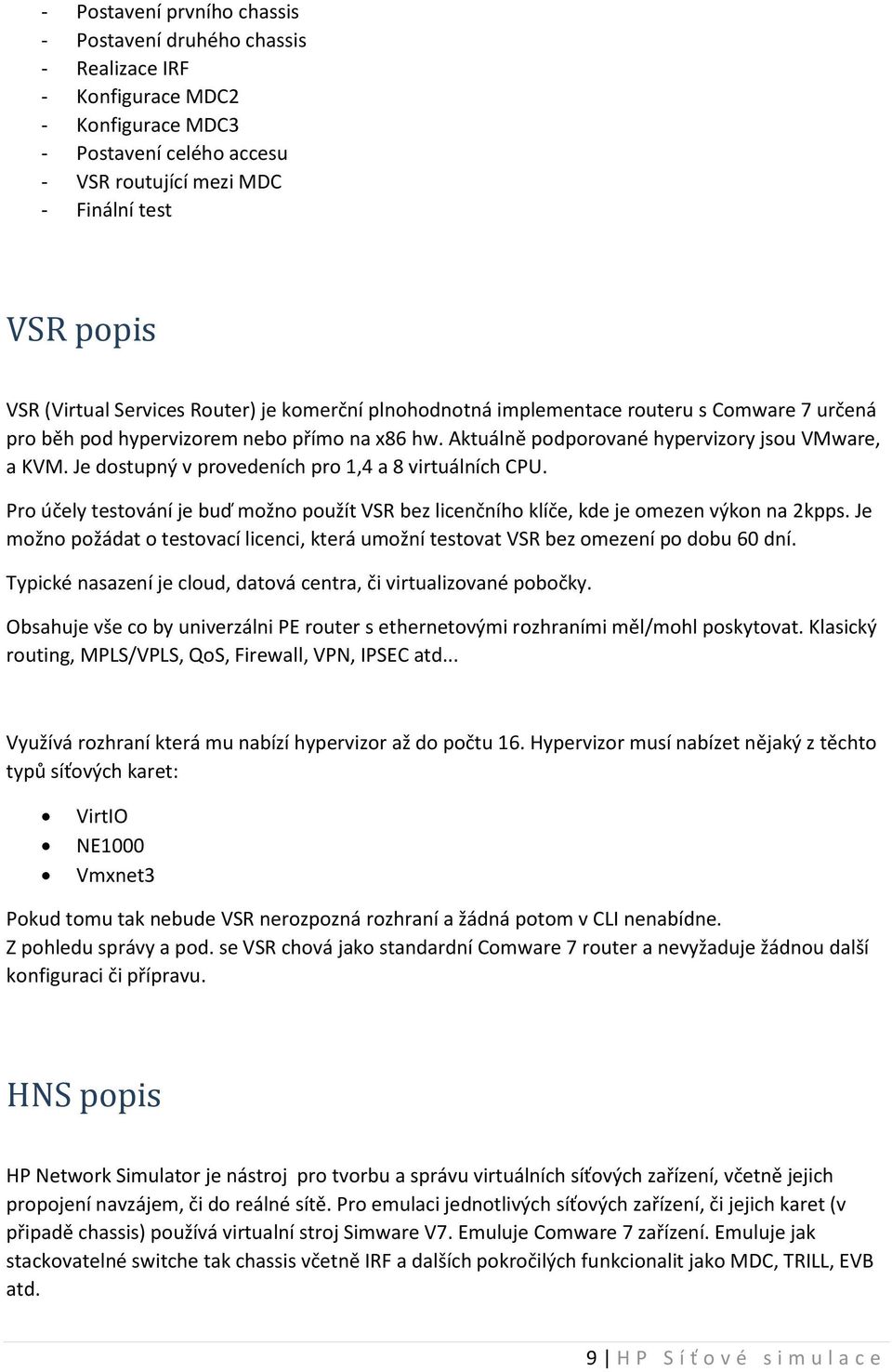

9 - Postavení prvního chassis - Postavení druhého chassis - Realizace IRF - Konfigurace MDC2 - Konfigurace MDC3 - Postavení celého accesu - VSR routující mezi MDC - Finální test VSR popis VSR (Virtual Services Router) je komerční plnohodnotná implementace routeru s Comware 7 určená pro běh pod hypervizorem nebo přímo na x86 hw. Aktuálně podporované hypervizory jsou VMware, a KVM. Je dostupný v provedeních pro 1,4 a 8 virtuálních CPU. Pro účely testování je buď možno použít VSR bez licenčního klíče, kde je omezen výkon na 2kpps. Je možno požádat o testovací licenci, která umožní testovat VSR bez omezení po dobu 60 dní. Typické nasazení je cloud, datová centra, či virtualizované pobočky. Obsahuje vše co by univerzálni PE router s ethernetovými rozhraními měl/mohl poskytovat. Klasický routing, MPLS/VPLS, QoS, Firewall, VPN, IPSEC atd... Využívá rozhraní která mu nabízí hypervizor až do počtu 16. Hypervizor musí nabízet nějaký z těchto typů síťových karet: VirtIO NE1000 Vmxnet3 Pokud tomu tak nebude VSR nerozpozná rozhraní a žádná potom v CLI nenabídne. Z pohledu správy a pod. se VSR chová jako standardní Comware 7 router a nevyžaduje žádnou další konfiguraci či přípravu. HNS popis HP Network Simulator je nástroj pro tvorbu a správu virtuálních síťových zařízení, včetně jejich propojení navzájem, či do reálné sítě. Pro emulaci jednotlivých síťových zařízení, či jejich karet (v připadě chassis) používá virtualní stroj Simware V7. Emuluje Comware 7 zařízení. Emuluje jak stackovatelné switche tak chassis včetně IRF a dalších pokročilých funkcionalit jako MDC, TRILL, EVB atd. 9 H P S í ť o v é s i m u l a c e

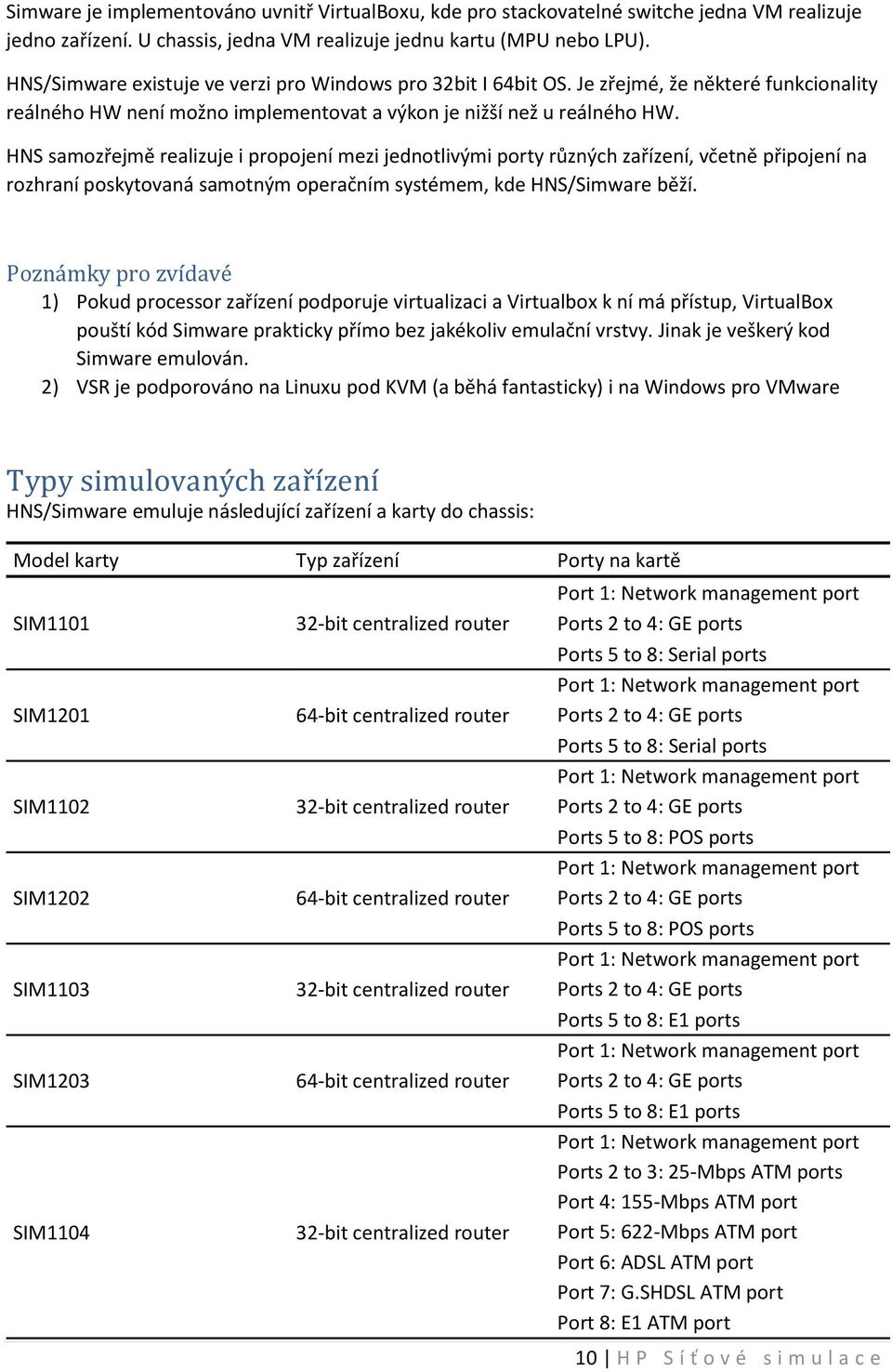

10 Simware je implementováno uvnitř VirtualBoxu, kde pro stackovatelné switche jedna VM realizuje jedno zařízení. U chassis, jedna VM realizuje jednu kartu (MPU nebo LPU). HNS/Simware existuje ve verzi pro Windows pro 32bit I 64bit OS. Je zřejmé, že některé funkcionality reálného HW není možno implementovat a výkon je nižší než u reálného HW. HNS samozřejmě realizuje i propojení mezi jednotlivými porty různých zařízení, včetně připojení na rozhraní poskytovaná samotným operačním systémem, kde HNS/Simware běží. Poznámky pro zvídavé 1) Pokud processor zařízení podporuje virtualizaci a Virtualbox k ní má přístup, VirtualBox pouští kód Simware prakticky přímo bez jakékoliv emulační vrstvy. Jinak je veškerý kod Simware emulován. 2) VSR je podporováno na Linuxu pod KVM (a běhá fantasticky) i na Windows pro VMware Typy simulovaných zařízení HNS/Simware emuluje následující zařízení a karty do chassis: Model karty Typ zařízení Porty na kartě SIM1101 SIM1201 SIM1102 SIM1202 SIM1103 SIM1203 SIM bit centralized router 64-bit centralized router 32-bit centralized router 64-bit centralized router 32-bit centralized router 64-bit centralized router 32-bit centralized router Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: Serial ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: Serial ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: POS ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: POS ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: E1 ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: E1 ports Port 1: Network management port Ports 2 to 3: 25-Mbps ATM ports Port 4: 155-Mbps ATM port Port 5: 622-Mbps ATM port Port 6: ADSL ATM port Port 7: G.SHDSL ATM port Port 8: E1 ATM port 10 H P S í ť o v é s i m u l a c e
11 SIM1204 SIM1105 SIM1205 SIM2101 SIM2201 SIM2102 SIM2202 SIM3101 (MPU) SIM3201 (MPU) SIM3111 (interface card) SIM3112 (interface card) 64-bit centralized router 32-bit centralized router 64-bit centralized router 32-bit centralized switch 64-bit centralized switch 32-bit centralized switch 64-bit centralized switch 32-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router Port 1: Network management port Ports 2 to 3: 25-Mbps ATM ports Port 4: 155-Mbps ATM port Port 5: 622-Mbps ATM port Port 6: ADSL ATM port Port 7: G.SHDSL ATM port Port 8: E1 ATM port Port 1: Network management port Port 2: E3 ATM port Port 3: T1 ATM port Port 4: T3 ATM port Port 5: ADSL 2+ port Port 6: SHDSL_4WIRE ATM port Port 7: SHDSL_4WIRE_BIS ATM port Port 8: SHDSL_8WIRE_BIS ATM port Port 1: Network management port Port 2: E3 ATM port Port 3: T1-ATM port Port 4: T3 ATM port Port 5: ADSL 2+ port Port 6: SHDSL_4WIRE ATM port Port 7: SHDSL_4WIRE_BIS ATM port Port 8: SHDSL_8WIRE_BIS ATM port Port 1: Network management port Ports 2 to 8: GE ports Port 1: Network management port Ports 2 to 8: GE ports Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: 10-GE ports that can operate as FC interfaces. Port 1: Network management port Ports 2 to 4: GE ports Ports 5 to 8: 10-GE ports that can operate as FC interfaces. Port 1: Network management port In the Comware system, the number of this port is 0. Port 1: Network management port In the Comware system, the number of this port is 0. Ports 1 to 7: GE ports Ports 1 to 3: GE ports 11 H P S í ť o v é s i m u l a c e

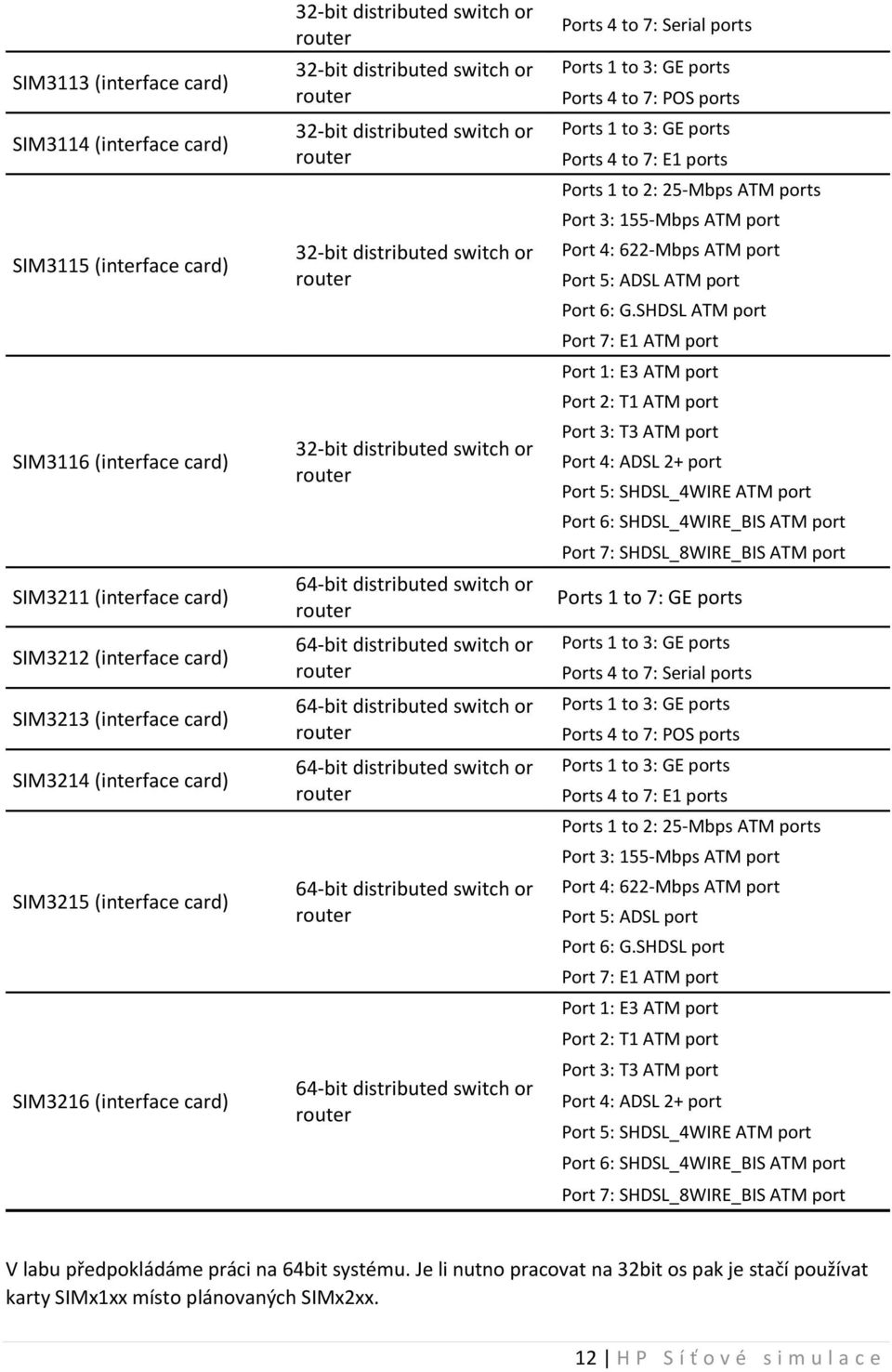

12 SIM3113 (interface card) SIM3114 (interface card) SIM3115 (interface card) SIM3116 (interface card) SIM3211 (interface card) SIM3212 (interface card) SIM3213 (interface card) SIM3214 (interface card) SIM3215 (interface card) SIM3216 (interface card) 32-bit distributed switch or router 32-bit distributed switch or router 32-bit distributed switch or router 32-bit distributed switch or router 32-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router 64-bit distributed switch or router Ports 4 to 7: Serial ports Ports 1 to 3: GE ports Ports 4 to 7: POS ports Ports 1 to 3: GE ports Ports 4 to 7: E1 ports Ports 1 to 2: 25-Mbps ATM ports Port 3: 155-Mbps ATM port Port 4: 622-Mbps ATM port Port 5: ADSL ATM port Port 6: G.SHDSL ATM port Port 7: E1 ATM port Port 1: E3 ATM port Port 2: T1 ATM port Port 3: T3 ATM port Port 4: ADSL 2+ port Port 5: SHDSL_4WIRE ATM port Port 6: SHDSL_4WIRE_BIS ATM port Port 7: SHDSL_8WIRE_BIS ATM port Ports 1 to 7: GE ports Ports 1 to 3: GE ports Ports 4 to 7: Serial ports Ports 1 to 3: GE ports Ports 4 to 7: POS ports Ports 1 to 3: GE ports Ports 4 to 7: E1 ports Ports 1 to 2: 25-Mbps ATM ports Port 3: 155-Mbps ATM port Port 4: 622-Mbps ATM port Port 5: ADSL port Port 6: G.SHDSL port Port 7: E1 ATM port Port 1: E3 ATM port Port 2: T1 ATM port Port 3: T3 ATM port Port 4: ADSL 2+ port Port 5: SHDSL_4WIRE ATM port Port 6: SHDSL_4WIRE_BIS ATM port Port 7: SHDSL_8WIRE_BIS ATM port V labu předpokládáme práci na 64bit systému. Je li nutno pracovat na 32bit os pak je stačí používat karty SIMx1xx místo plánovaných SIMx2xx. 12 H P S í ť o v é s i m u l a c e
13 Realizujeme switche, pro chassis budeme tedy používat SIM3201, SIM3211, pro ostatní pak SIM2201. GUI HNS přináší jednoduché gui, které umožňuje jednoduchou práci s projekty (topologie obsahující definice zařízení a propojení). Editaci projektu a spouštění/zastavování simulace daného projektu. Konfigurační soubor pro HNS/Simware Celá simulovaná infrastruktura je popsána v konfiguračním souboru (který je možno editovat v hlavním okně GUI), který má následující strukturu. Příklad pro chassis s 1xMPU a SIM1x3212, switch SIM2201, ktere jsou propojeny takto: první GE ve slotu 3 na čtvrtý GE port druhého zařízení. Management porty obou zařízení jsou dostupné z Linuxu jako zařízení t1 a t3. sekce jednotlivých zařízení device id device_id = 1 device type is chassis device_model = SIM3200 pokud by zařízení bylo realizováno na jiném PC host_ip = board slot type memory_size board = slot 0 : SIM3201 : memory_size 900 board = slot 3 : SIM3212 device_id = 3 device_model = SIM2200 board = SIM2201 : memory_size H P S í ť o v é s i m u l a c e

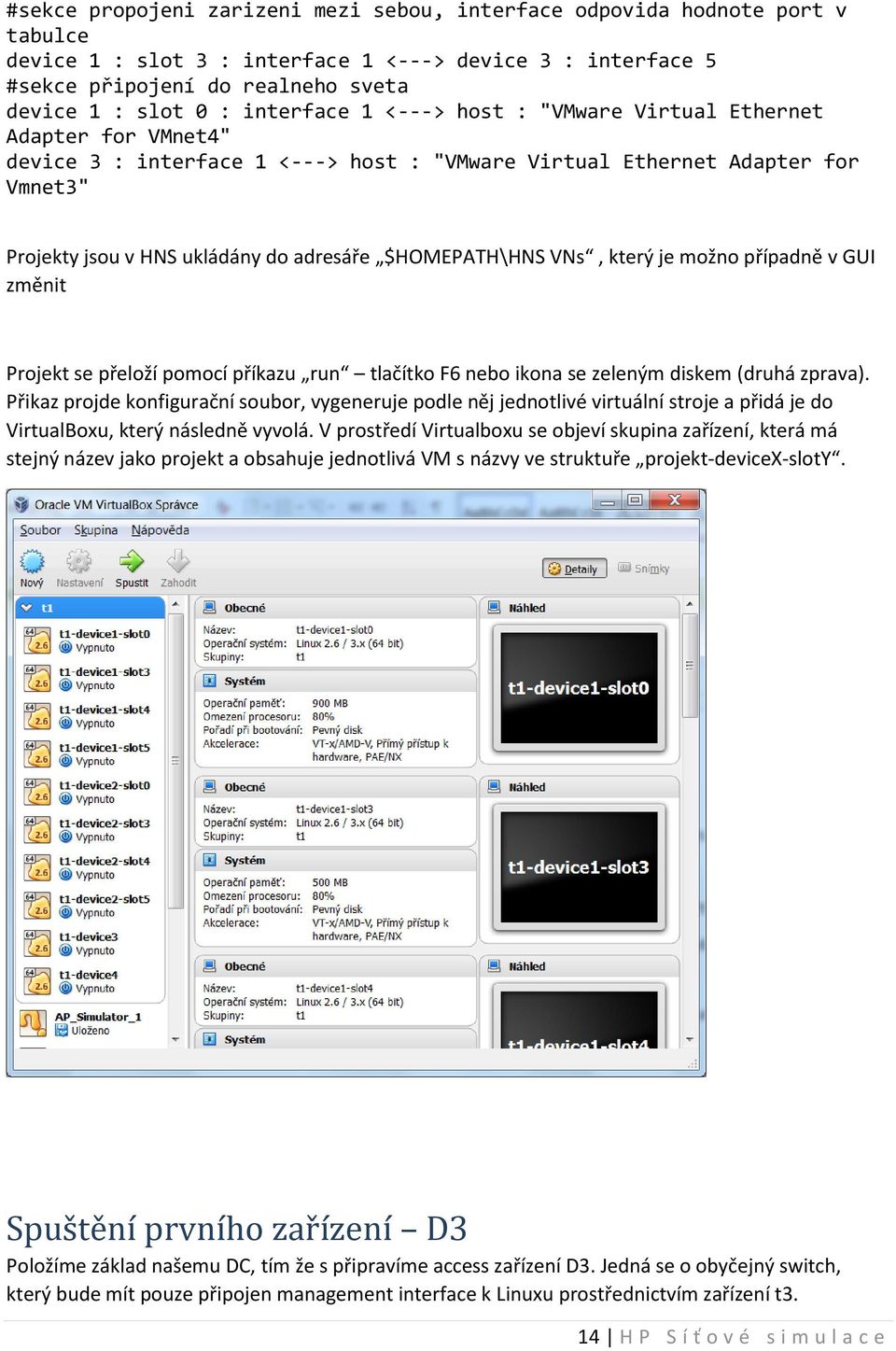

14 sekce propojeni zarizeni mezi sebou, interface odpovida hodnote port v tabulce device 1 : slot 3 : interface 1 <---> device 3 : interface 5 sekce připojení do realneho sveta device 1 : slot 0 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" device 3 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for Vmnet3" Projekty jsou v HNS ukládány do adresáře $HOMEPATH\HNS VNs, který je možno případně v GUI změnit Projekt se přeloží pomocí příkazu run tlačítko F6 nebo ikona se zeleným diskem (druhá zprava). Přikaz projde konfigurační soubor, vygeneruje podle něj jednotlivé virtuální stroje a přidá je do VirtualBoxu, který následně vyvolá. V prostředí Virtualboxu se objeví skupina zařízení, která má stejný název jako projekt a obsahuje jednotlivá VM s názvy ve struktuře projekt-devicex-sloty. Spuštění prvního zařízení D3 Položíme základ našemu DC, tím že s připravíme access zařízení D3. Jedná se o obyčejný switch, který bude mít pouze připojen management interface k Linuxu prostřednictvím zařízení t3. 14 H P S í ť o v é s i m u l a c e

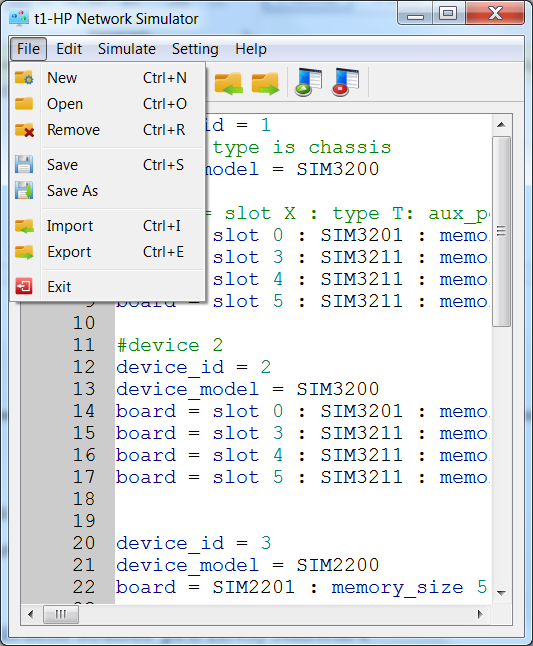

15 Přes menu File->New vytvoříme nový projekt, kde vytvoříme základní konfiguraci pro zařízení D3 device_id = 3 device_model = SIM2200 board = SIM2201 : memory_size 500 device 3 : interface 1 <---> host : VMware Virtual Ethernet Adapter for VMnet4 Seznámení s virtuálními sítěmi Testujeme síťové komunikace V konzoli device3 nakonfigurujeme management rozhraní sys int m-e 1/0/1 ip address sa f A pomocí ping ověříme komunikaci do Windows. Vzdálený přístup Výse uvedeným můžeme přistupovat na management ethernet rozhraní. Ještě je potřeba nastavit zařízení aby nás pustilo dovnitř a se správnými právy. VTY jde nám o surovou funkcionalitu, pro reálné nasazení musí zabezpečení vypadat jinak!!! : sys telnet server enable line vty 0 63 authentication-mode none user-role network-admin user-role network-operator Nyní můžeme simulaci ukončit. Je možno zavírat jednotlivá okna čímž simulujeme výpadek MPU či LPU, nebo je možno vše ukončit najednou skriptem pomocí Stop v HNS. 15 H P S í ť o v é s i m u l a c e
16 Naplánování celé topologie Chassis si pořizujeme protože chceme modularitu možnost přidávat karty. To by měl design zohlednit a chassis by mělo mit více karet. Samo o sobě by mělo být redundadní, takže dvě LPU. I když mám vice chassis tak chci spravovat vše jako jedno zařízení, takže je dám do IRF. Když už mám tolik portů a výkonu, tak zvirtualizuji DC dvou odlišných oddělení, takže MDC. IRF požaduje redundadně propojit chassis. MDC (čili virtuální zařízení) požadují pro speciální IRF propoje - pro control plane a MDC1 je použito normální propojení ale pro dataplane musí být použity porty, které jsou dedikovány relevantnímu MDC. IRF v Simware má omezení na 4 rozhraní na irfport. Prototyp topologie D1 D2 MGMT LAN D3 D4 VSR MDC dedikuje hardwarové zdroje. V připadě karet jsou to skupiny portů (které obvykle spadají pod stejný ASIC). U simware jsou skupiny na kartě SIM3211 po dvanácti portech. Aktuální release HNS/Simware limituje počet portů na 8 na kartu. Připojované access L2 switche by měly být připojeny redundandně pomocí etherchannelu, každý do svého MDC (do dvou karet ve dvou chassis 4linky). V každém L2 switchi musí být port pro připojení VSR. Zadání S ohledem na omezení portů na 8 na kartu budou pro MDC2 dedikovány karty ve 3slotu chassis. Kde každý první port bude sloužit pro připojeni L2 switche D3. Obdobně pro MDC3 jsou určeny karty v slotu 4. Kde každý první port bude sloužit pro připojeni L2 switche D4. Ostatní porty budou v MDC1. Karty ve slotu 5 budou použity pro defaultni IRF na portech 7 16 H P S í ť o v é s i m u l a c e
17 První 2 GE porty na L2 switchi budou připojeny do relevantního MDC. Port 6 na každém zařízení bude určen pro připojení VSR. Osazení zařízení Zařízení Typ Slot SIM D1 SIM D2 SIM D3 SIM2200 SIM2201 D4 SIM2200 SIM2201 Konektivita Zařízení 1 Port 1 Zařízení 2 Port 2 Účel D1 slot 0: interface 1 Win host : "VMware Virtual Ethernet Adapter for VMnet4" Mgmt D2 slot 0: interface 1 Win host : "VMware Virtual Ethernet Adapter for VMnet4" Mgmt D3 interface 1 Win host : "VMware Virtual Ethernet Adapter for VMnet4" Mgmt D4 interface 1 Win host : "VMware Virtual Ethernet Adapter for VMnet4" Mgmt D1 slot 3 : interface 7 D2 slot 3 : interface 7 D1 slot 4 : interface 7 D2 slot 4 : interface 7 D1 slot 5 : interface 7 D2 slot 5 : interface 7 IRF / MDC2 IRF / MDC3 IRF / MDC1 D3 interface 2 D1 slot 3 : interface 1 MDC2 acc D3 interface 3 D2 slot 3 : interface 1 MDC2 acc 17 H P S í ť o v é s i m u l a c e
18 D4 interface 2 D1 slot 4 : interface 1 MDC3 acc D4 interface 3 D2 slot 4 : interface 1 MDC3 acc D3 interface 6 Win host : "VMware Virtual Ethernet Adapter for VMnet3" VSR D4 interface 6 Win host : "VMware Virtual Ethernet Adapter for VMnet3" VSR Adresní plán Síť Zarizeni IP adresa /24 Port v HNS Port v sim zarizeni Management D slot 0: interface 1 M-E1/0/0 D slot 0: interface 1 M-E1/0/0 D interface 1 D interface 1 VSR GE 1/0 Windows MDC2_VSR MDC D3 VSR GE 2/0 Windows MDC3_VSR MDC D4 VSR Windows Zjednodušení Přesto že by si architektura zasloužila plnou realizaci dle návrhu je velmi pravděpodobné, že by pro celou architekturu nebylo dost RAM v PC a proto u šedě označených položek promyslete, jak byste je realizovali, ale nerealizujte je! Doplnění pro zvídavé Byly odstraněny redundandní MPU a redundandní LPU. Primárně je to proto abychom se vešli RAM. MPU s MDC potřebuje cca 900MB RAM, LPU v chassis cca 650MB a samostatný switch 500MB. VSR samotné potřebuje cca 1GB RAM. První chassis D1 Podle zadání připravíme doplnění konfiguračního souboru a patřičně jej doplníme: 18 H P S í ť o v é s i m u l a c e

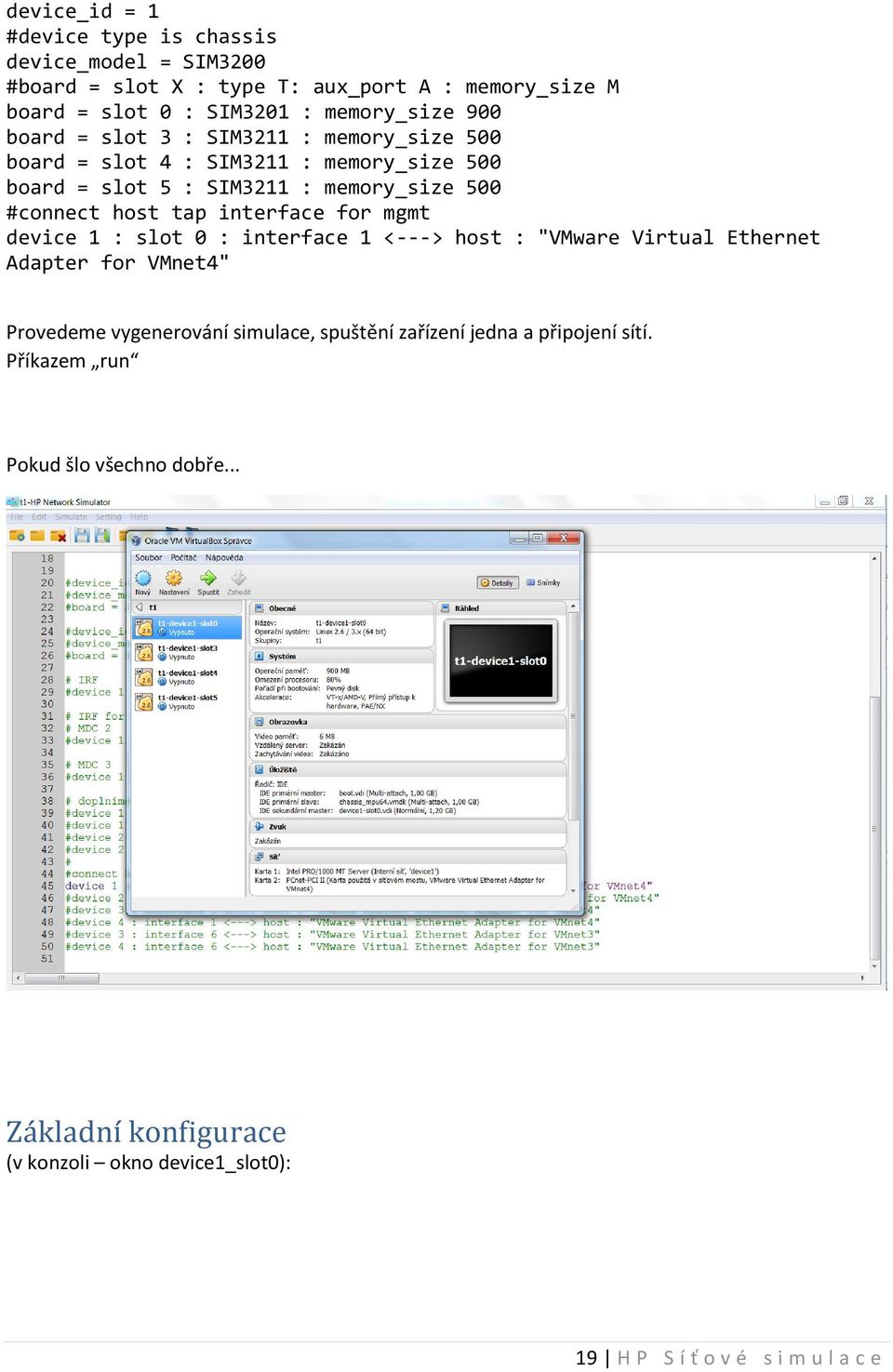

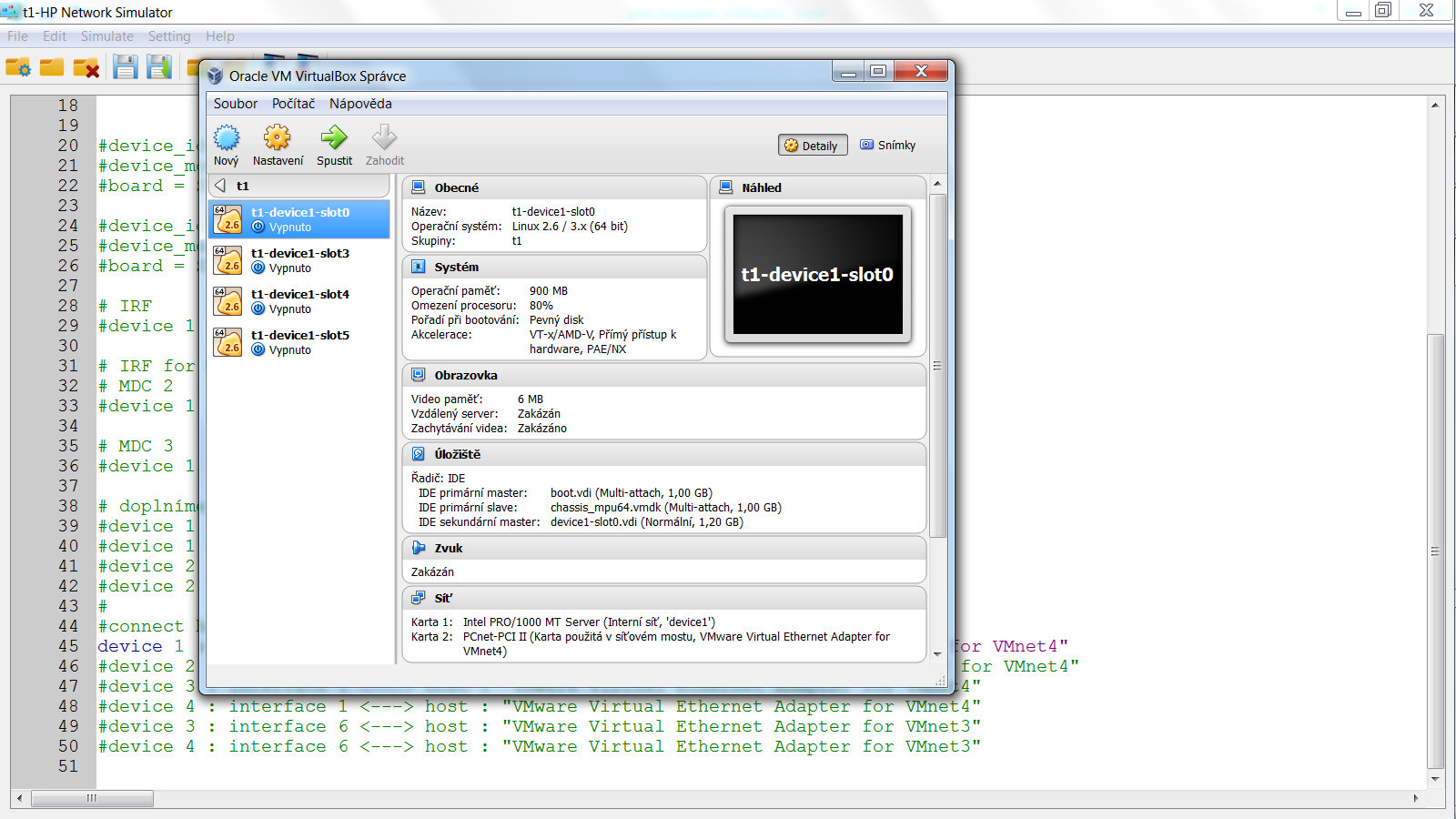

19 device_id = 1 device type is chassis device_model = SIM3200 board = slot X : type T: aux_port A : memory_size M board = slot 0 : SIM3201 : memory_size 900 board = slot 3 : SIM3211 : memory_size 500 board = slot 4 : SIM3211 : memory_size 500 board = slot 5 : SIM3211 : memory_size 500 connect host tap interface for mgmt device 1 : slot 0 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" Provedeme vygenerování simulace, spuštění zařízení jedna a připojení sítí. Příkazem run Pokud šlo všechno dobře... Základní konfigurace (v konzoli okno device1_slot0): 19 H P S í ť o v é s i m u l a c e
20 sys sysname D1 interface M-E 0/0/0 ip address proveďte test připojení: ping nezapomeňte průběžně ukládat: sa f Někdy se hodí vzdálený přístup (jde nám o surovou funkcionalitu, pro reálné nasazení musí zabezpečení vypadat jinak!!!): sys telnet server enable line vty 0 63 authentication-mode none user-role network-ad user-role network-operator IRF příprava sa f irf member 1 chassis convert mode irf Následuje reboot... Pak doplníme system-view irf priority 1 fyzicke rozhrani pro IRF ge 1/5/0/7 interface g 1/5/0/7 Shut irf-port 1/1 port group mdc 1 interface GigabitEthernet 1/5/0/7 mode enhanced interface g 1/5/0/7 undo shut sa f Undo irf auto-merge enable Irf-port-configuration active Sa f Vypneme simulaci. 20 H P S í ť o v é s i m u l a c e
21 Druhé chassis D2 Podle zadání připravíme doplnění konfiguračního souboru a patřičně jej doplníme: device 2 device_id = 2 device_model = SIM3200 board = slot 0 : SIM3201 : memory_size 910 board = slot 3 : SIM3211 : memory_size 500 board = slot 4 : SIM3211 : memory_size 500 board = slot 5 : SIM3211 : memory_size 500 device 1 : slot 5 : interface 7 <---> device 2 : slot 5 : interface 7 device 1 : slot 3 : interface 7 <---> device 2 : slot 3 : interface 7 device 1 : slot 4 : interface 7 <---> device 2 : slot 4 : interface 7 device 2 : slot 0 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" Provedeme vygenerování simulace, spuštění zařízení jedna a dvě. Příkazem run 21 H P S í ť o v é s i m u l a c e
22 IRF dokončení Což by nám mělo spustit obě chassis, které si ještě nebudou spolu povídat, protože v chassis není nakonfigurováno IRF a také porty pro IRF jsou shozeny. Provedeme minimální konfiguraci potřebnou pro IRF: sys irf member 2 irf priority irf-port 2 port group interface GigabitEthernet5/0/7 mode enhanced interface g 5/0/7 undo shut chassis convert mode irf Následuje reboot... Po kterem by už mělo existovat pouze jedno chassis spojene IRF 22 H P S í ť o v é s i m u l a c e
23 MDC Tvorba MDC2 system-view Mdc 2 id 2 priradime do MDC2 prvnich 7 portu z karty 3 v chassis 1 allocate interface GigabitEthernet 1/3/0/1 to GigabitEthernet 1/3/0/7 priradime do MDC2 prvnich 7 portu z karty 3 v chassis 2 allocate interface GigabitEthernet 2/3/0/1 to GigabitEthernet 2/3/0/7 jeste lokace MDC2 tj. Kde opravdu poběží location chassis 1 slot 3 location chassis 2 slot 3 IRF pro MDC2 irf-port 1/1 port group mdc 2 interface GigabitEthernet1/3/0/7 mode enhanced irf-port 2/2 port group mdc 2 interface GigabitEthernet 2/3/0/7 mode enhanced Tvorba MDC3 system-view Mdc 3 id 3 priradime do MDC3 porty 1-7 z karty 4 v chassis 1 allocate interface GigabitEthernet 1/4/0/1 to GigabitEthernet 1/4/0/7 priradime do MDC3 porty 1-7 z karty 4 v chassis 2 allocate interface GigabitEthernet 2/4/0/1 to GigabitEthernet 2/4/0/7 jeste lokace MDC3 tj. Kde opravdu poběží location chassis 1 slot 4 location chassis 2 slot 4 IRF pro MDC3 irf-port 1/1 port group mdc 3 interface GigabitEthernet1/4/0/7 mode enhanced irf-port 2/2 port group mdc 3 interface GigabitEthernet 2/4/0/7 mode enhanced 23 H P S í ť o v é s i m u l a c e
24 Ověření, že je nakonfigurováno správně Spuštění MDC Teď je čas uvést MDC v život. system-view Mdc 2 Mdc start Mdc 3 Mdc start 24 H P S í ť o v é s i m u l a c e
25 Příprava na připojení access switchů do jednotlivých MDC MDC2 Stav po přepnutí dovnitř do MDC přikazem Switchto mdc 2 25 H P S í ť o v é s i m u l a c e
26 Konektivitu uděláme jako L2 etherchannel a IP adresu dáme na vlan interface, nastavíme default routu na VSR: system-view Sysname MDC2 Vlan 200 int Bridge-Aggregation 1 int g 1/3/0/1 port link-aggregation group 1 undo shut int g 2/3/0/1 port link-aggregation group 1 undo shut int Bridge-Aggregation 1 port access vlan 200 link-aggregation mode dynamic undo shut int vlan 200 ip address undo shut ip route-static H P S í ť o v é s i m u l a c e
27 27 H P S í ť o v é s i m u l a c e
28 MDC 3 Nakonfigurujeme jako L3 etherchannel a ten oadresujume, nastavíme default routu na VSR 28 H P S í ť o v é s i m u l a c e
29 Switchto mdc 3 system-view Sysname MDC3 int Route-Aggregation 1 int GigabitEthernet 1/4/0/1 port link-mode route port link-aggregation group 1 undo shut int GigabitEthernet 2/4/0/1 port link-mode route port link-aggregation group 1 undo shut interface Route-Aggregation1 link-aggregation mode dynamic ip address undo shut ip route-static H P S í ť o v é s i m u l a c e
30 Access switche dokončení D4 Zbývá do topologie doplnit druhý access switch (D4) a propojení na core (D1/D2) resp MDC2 a MDC3. Do konfiguračního souboru doplníme do patřičné sekce D4: device_id = 4 device_model = SIM2200 board = SIM2201 : memory_size 500 doplníme pripojeni accessu do core device 1 : slot 3 : interface 1 <---> device 3 : interface 2 device 1 : slot 4 : interface 1 <---> device 4 : interface 2 device 2 : slot 3 : interface 1 <---> device 3 : interface 3 device 2 : slot 4 : interface 1 <---> device 4 : interface 3 device 3 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" device 4 : interface 1 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" device 3 : interface 6 <---> host : "VMware Virtual Ethernet Adapter for VMnet3" device 4 : interface 6 <---> host : "VMware Virtual Ethernet Adapter for VMnet3" Provedeme vygenerování simulace, spuštění všech zařízení a připojíme sítě. Spustíme simulaci. 30 H P S í ť o v é s i m u l a c e

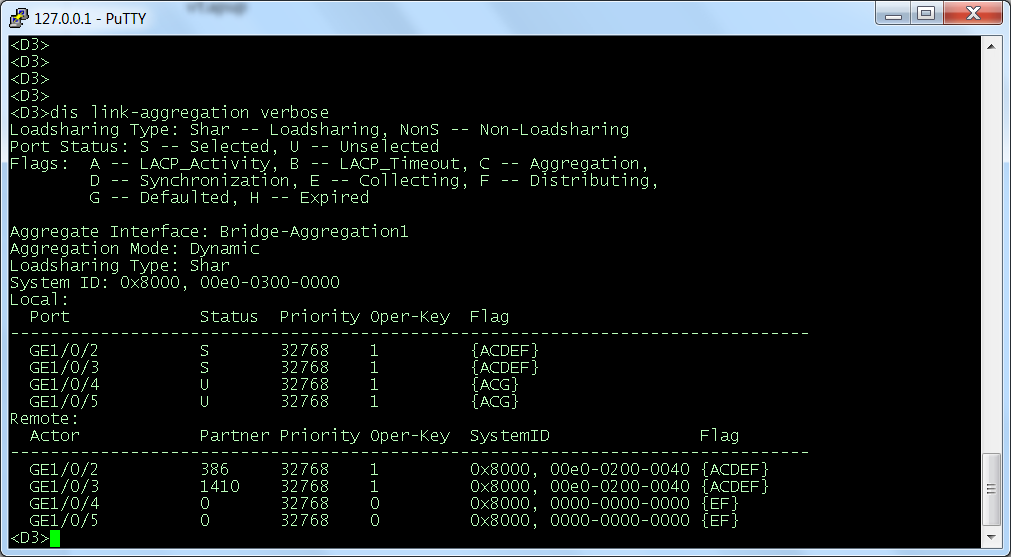

31 Konfigurace access switchů Dokonfigurujeme D3 - etherchannel sys interface Bridge-Aggregation1 link-aggregation mode dynamic interface range name agg interface GigabitEthernet1/0/2 to GigabitEthernet1/0/5 port link-aggregation group 1 undo A povolíme port pro VSR: int gigabitethernet 1/0/6 undo shut V tomto okamžiku je možno na int vlan 1 dát ip adresu z rozsahu /24 a měla by fungovat komunikace do MDC2. Tedy int vlan 1 ip address undo shut 31 H P S í ť o v é s i m u l a c e

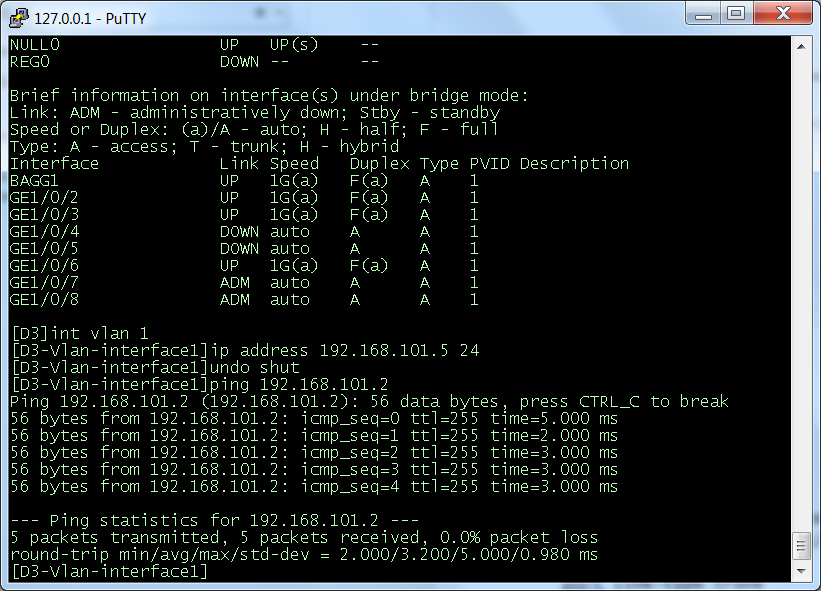

32 a ping na by měl odpovídat Zprovoznění D4 - Dáme management IP adresu - Uděláme etherchannel - Zprovozníme VSR port, kde z trunku přijmeme vlanu 102 ve které je provoz a ten předáme dál na etherchannel 32 H P S í ť o v é s i m u l a c e
33 system-view Sysname D4 int m-e 1/0/1 ip address interface GigabitEthernet1/0/6 port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 102 interface Bridge-Aggregation1 interface range name agg interface GigabitEthernet1/0/2 to GigabitEthernet1/0/5 port link-aggregation group 1 undo shut vlan 102 interface Bridge-Aggregation1 port access vlan 102 link-aggregation mode dynamic undo 33 H P S í ť o v é s i m u l a c e
34 Routing mezi MDC - VSR Už zbýva jen komplet spustit VSR. Nakonfigurovat management přístup, další základní věci a routing mezi rozhraními routeru. Pro účely managementu by měl být první interface připojen k management síti. Druhý interface v netagovaném provozu přenáší přes D3, komunikaci do MDC2. Na tomtéž interface je ve vlaně 102 posílán provoz do MDC3. Boot proces VSR Napřed management lan system-view interface g 1/0 ip address pingem ověříme konektivitu po management lan 34 H P S í ť o v é s i m u l a c e
35 nakonfigurujeme komunikaci do MDC2 interface g 2/0 ip address a pingem na ověříme Ještě komunikaci do MDC3 ve vlaně 102. Zrealizujeme jako subinterface.102 interface GigabitEthernet2/0.102 ip address vlan-type dot1q vid 102 A pingem do MDC3 ( ) si potvrdíme fukčnost setupu Hlavně aby to routovalo!!! 35 H P S í ť o v é s i m u l a c e
36 Finální test 36 H P S í ť o v é s i m u l a c e
37 Další témata Pokud jste nevyčerpali veškerý čas, je možno se zamyslet jak doplnit topologii Simware o redundadní MPU a druhé karty Také zvažte realizaci nějakého zabezpečení (na VTY, jména, hesla) Další zajímavou oblastí je vyzkoušet, jak se topologie bude chovat, když dojde k výpadku LPU, MPU, celého chassis (simulujte zavřením relevantniho okna). Vyzkoušejte si sniffování provozu v simulované infrastruktuře. Sniffování provozu Tap rozhraní se chovaní jako standardní fyzická rozhraní a rámci labu je možno na různých urovních pomocí utility wireshark sbírat provoz. Uvnitř Linuxu na rozhraních tap (t1-t6) představujících rozhraní do simulovaných systému, na rozhraních b0,b1 představujících broadcast domény/lan segmenty nebo na rozhraních ethx představujích rozhraní Linuxu samotného. Mimo to na urovní Windows je možno odposlouchávat na samotných Vmware rozhraních představujících rozhraní mezi Windows a Linuxem (resp segmenty b0, b1). 37 H P S í ť o v é s i m u l a c e
38 Příklad odposlechu komunikace uvnitř Linuxu na rozhraní t3. Jedná se o telnet přístup z VSR do managementu D3. 38 H P S í ť o v é s i m u l a c e
39 Závěr Gratuluji, že se vám podařilo dostat až na konec labu! Doufám, že vás bude inspirovat k dalšímu zkoumání a seznamování se fascinujícím světem virtualize, simulace síťových prostředí a vůbec k prohloubení zájmu o HP networking. Tento lab ilustroval základní možnosti nástrojů a produktů a proto je zde obrovský prostor pro další zkoumání... Například: Spanning tree Dynamický routing IPSEC MPLS / VPLS (konfigurace pro simware viz přiloha) TRILL (možno užít stejný konfig jako VPLS) EVI či nějaká jiná forma tunelování síťového provozu. Při zkoumání nezapomínejte i na český kde najdete články, videa, ukázky či dokumenty apod. NetSvět můžete následovat i na Twitteru Zkuste odkrýt obrovský potenciál, který vám HNS/Simware s VSR nabízejí. Komplexní síťové topologie, které si mohu nosit s sebou! Vlastní lab pro další vzdělávání v oblasti networkingu i HP specifických síťových technologiích. Možnost zkusit technologie, které byly možné pouze na nedostupném drahém hw. Vyzkoušet každou myšlenku hned! Studujte dál s VSR (nelicencovaná verze je plně vybavena, jen limituje propustnost) neboť ten je jedním ze základních kamenů NFV. Povyšte svujl lab tím, že si instalujete imc do VM a začnete jím řídit své simulované sítě. Martin Žampach martin.zampach@hp.com 39 H P S í ť o v é s i m u l a c e
40 Přílohy IRF Intelligent Resilient Framework Technologie která několik zařízení spojí dohromady, tak že se ve všech ohledech chovají jako jedno (virtuální) chassis zařízení kde každé zařízení je presentováno jako karta (nemodulární switch) nebo jako sada subkaret (v připadě spojení více chassis zařízení). Takto jsou virtualizovány všechny služby, které fyzické zařízení umožňovalo (L2 switching, L3 routing včetně MPLS/VPLS atd). Okolní sít vnímá veškerou komunikaci jako komunikaci s jedním zařízením. Topologicky mohou být zařízení propojena do řetězu nebo do kruhu. Pro fyzické propojení se v reálnem hw užívají 10GE rozhraní, v prostředí Simware je tato funkcionalita možná i na 1GE. Doporučuje se propojení více linkami. Přes tyto linky se přenáší heartbeat a synchronizace, (užívatelský provoz normálně tudy neteče) což neni na provoz náročné, více linek je kvůli redundanci. Typické užití Zařízení je připojeno virtuálnímu zařízení ethechannelem (duálně - fyzicky do různých fyzických zařízení). To umožňuje napřiklad realizovat ISSU (In Service Software Upgrade) jednoduchým zpusobem postupně se upgradují jednotlivá fyzická zařízení, ostatní stále forwardují provoz (tj. nedochází k vypadku služby, maximálně ke snížení propustnosti). MDC Multitenant Device Context je způsob jak fyzický hw rozřezat na více logických entit, které se chovají jako samostatná zařízení. Jednotlivým MDC jsou dedikováný HW zdroje chassis/sloty, karty (a CPU, pamět, CF). Je možno dedikovat jednotlivá síťová rozhraní respektive skupiny rozhraní, které jsou ovládány jedním hw zdrojem (ASIC v rámci karty typicky 8 nebo 16 portů) v Simware jsou skupiny po 12ti ge rozhraních (tj 1-12, ). Zařízení běží defaultně v MDC 1 Admin. Spolupráce IRF a MDC Z IRF z pohledu funkce je možno rozdělit na control-plane (synchronizace atd) a data-plane (uzivatelský provoz uvnitř MDC). Control-plane všech MDC běhá po klasickém IRF propoji v rámci MDC1. Dataplane musí být realizován separátním propojem na portu uvnitř relevatního MDC. 40 H P S í ť o v é s i m u l a c e
41 MPLS/VPLS topologie D4 t1 t6 D1 D2 D5 D6 vpls.cfg device_id = 1 device_model = SIM2200 board = SIM2201 : memory_size 500 D3 device_id = 2 device_model = SIM2200 board = SIM2201 : memory_size 500 device_id = 3 device_model = SIM2200 board = SIM2201 : memory_size 500 device_id = 4 device_model = SIM2200 board = SIM2201 : memory_size 500 device_id = 5 device_model = SIM2200 board = SIM2201 : memory_size 500 device_id = 6 device_model = SIM2200 board = SIM2201 : memory_size 500 doplníme pripojeni zarizeni device 1 : interface 2 <---> device 2 : interface 2 device 2 : interface 3 <---> device 3 : interface 2 device 2 : interface 4 <---> device 4 : interface 2 device 3 : interface 3 <---> device 5 : interface 2 device 3 : interface 4 <---> device 4 : interface 3 device 4 : interface 4 <---> device 5 : interface 3 device 5 : interface 4 <---> device 6 : interface 2 VPLS sit prenasi provoz mezi porty 7 na d1 a d6 device 1 : interface 7 <---> host : "VMware Virtual Ethernet Adapter for VMnet4" 41 H P S í ť o v é s i m u l a c e
42 device 6 : interface 7 <---> host : "VMware Virtual Ethernet Adapter for Vmnet3" mgmt rozhrani nejsou pripojena! 42 H P S í ť o v é s i m u l a c e
43 Finální konfigurace D1 / D2 version , Alpha 7150 mdc Admin id 1 mdc 2 id 2 location chassis 1 slot 3 location chassis 2 slot 3 mdc start allocate interface GigabitEthernet1/3/0/1 to GigabitEthernet1/3/0/7 allocate interface GigabitEthernet2/3/0/1 to GigabitEthernet2/3/0/7 mdc 3 id 3 location chassis 1 slot 4 location chassis 2 slot 4 mdc start allocate interface GigabitEthernet1/4/0/1 to GigabitEthernet1/4/0/7 allocate interface GigabitEthernet2/4/0/1 to GigabitEthernet2/4/0/7 sysname D1 telnet server enable irf mac-address persistent always irf auto-update enable undo irf auto-merge enable undo irf link-delay irf member 1 priority 1 irf member 2 priority 10 system-working-mode standard xbar chassis 1 load-single xbar chassis 2 load-single password-recovery enable vlan 1 irf-port 1/1 port group mdc 2 interface GigabitEthernet1/3/0/7 mode enhanced port group mdc 3 interface GigabitEthernet1/4/0/7 mode enhanced port group mdc 1 interface GigabitEthernet1/5/0/7 mode enhanced irf-port 2/2 port group mdc 2 interface GigabitEthernet2/3/0/7 mode enhanced port group mdc 3 interface GigabitEthernet2/4/0/7 mode enhanced 43 H P S í ť o v é s i m u l a c e
44 port group mdc 1 interface GigabitEthernet2/5/0/7 mode enhanced interface NULL0 interface GigabitEthernet1/5/0/1 interface GigabitEthernet1/5/0/2 interface GigabitEthernet1/5/0/3 interface GigabitEthernet1/5/0/4 interface GigabitEthernet1/5/0/5 interface GigabitEthernet1/5/0/6 interface GigabitEthernet2/5/0/1 interface GigabitEthernet2/5/0/2 interface GigabitEthernet2/5/0/3 interface GigabitEthernet2/5/0/4 44 H P S í ť o v é s i m u l a c e
45 interface GigabitEthernet2/5/0/5 interface GigabitEthernet2/5/0/6 interface GigabitEthernet1/5/0/7 interface GigabitEthernet2/5/0/7 interface M-Ethernet1/0/0/0 ip address scheduler logfile size 16 line class aux user-role network-operator line class console user-role network-admin line class tty user-role network-operator line class vty user-role network-operator line aux 1/0 user-role network-operator line aux 2/0 user-role network-operator line con 1/0 user-role network-admin line con 2/0 user-role network-admin line vty 0 63 authentication-mode none user-role network-admin user-role network-operator ssh server enable 45 H P S í ť o v é s i m u l a c e
46 domain system domain default enable system role name level-0 description Predefined level-0 role role name level-1 description Predefined level-1 role role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system return 46 H P S í ť o v é s i m u l a c e
47 MDC2 version , Alpha 7150 sysname MDC2 telnet server enable lldp global enable vlan 1 vlan 200 interface Bridge-Aggregation1 port access vlan 200 link-aggregation mode dynamic interface NULL0 interface Vlan-interface200 ip address interface GigabitEthernet1/3/0/1 port access vlan 200 combo enable copper port link-aggregation group 1 interface GigabitEthernet1/3/0/2 interface GigabitEthernet1/3/0/3 interface GigabitEthernet1/3/0/4 interface GigabitEthernet1/3/0/5 interface GigabitEthernet1/3/0/6 47 H P S í ť o v é s i m u l a c e
48 interface GigabitEthernet2/3/0/1 port access vlan 200 combo enable copper port link-aggregation group 1 interface GigabitEthernet2/3/0/2 interface GigabitEthernet2/3/0/3 interface GigabitEthernet2/3/0/4 interface GigabitEthernet2/3/0/5 interface GigabitEthernet2/3/0/6 interface GigabitEthernet1/3/0/7 interface GigabitEthernet2/3/0/7 interface M-Ethernet1/0/0/0 scheduler logfile size 16 line class tty user-role mdc-operator line class vty user-role mdc-operator line vty 0 63 authentication-mode none user-role mdc-operator ip route-static H P S í ť o v é s i m u l a c e
49 domain system domain default enable system role name level-0 description Predefined level-0 role role name level-1 description Predefined level-1 role role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system MDC3 49 H P S í ť o v é s i m u l a c e
50 version , Alpha 7150 sysname MDC3 lldp global enable vlan 1 interface Route-Aggregation1 ip address link-aggregation mode dynamic interface NULL0 interface GigabitEthernet1/4/0/1 port link-mode route port link-aggregation group 1 interface GigabitEthernet2/4/0/1 port link-mode route port link-aggregation group 1 interface GigabitEthernet1/4/0/2 interface GigabitEthernet1/4/0/3 interface GigabitEthernet1/4/0/4 interface GigabitEthernet1/4/0/5 interface GigabitEthernet1/4/0/6 interface GigabitEthernet2/4/0/2 50 H P S í ť o v é s i m u l a c e
51 interface GigabitEthernet2/4/0/3 interface GigabitEthernet2/4/0/4 interface GigabitEthernet2/4/0/5 interface GigabitEthernet2/4/0/6 interface GigabitEthernet2/4/0/7 interface GigabitEthernet1/4/0/7 interface M-Ethernet1/0/0/0 scheduler logfile size 16 line class tty user-role mdc-operator line class vty user-role mdc-operator line vty 0 63 user-role mdc-operator ip route-static domain system domain default enable system role name level-0 description Predefined level-0 role role name level-1 description Predefined level-1 role 51 H P S í ť o v é s i m u l a c e
52 role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system 52 H P S í ť o v é s i m u l a c e
53 D3 version , Alpha 7150 mdc Admin id 1 sysname D3 telnet server enable irf mac-address persistent timer irf auto-update enable irf auto-merge enable undo irf link-delay irf member 1 priority 1 lldp global enable interface range name agg interface GigabitEthernet1/0/2 to GigabitEthernet1/0/5 system-working-mode standard xbar load-single password-recovery enable vlan 1 interface Bridge-Aggregation1 link-aggregation mode dynamic interface NULL0 interface Vlan-interface1 ip address interface GigabitEthernet1/0/2 port link-aggregation group 1 interface GigabitEthernet1/0/3 port link-aggregation group 1 interface GigabitEthernet1/0/4 port link-aggregation group 1 interface GigabitEthernet1/0/5 53 H P S í ť o v é s i m u l a c e
54 port link-aggregation group 1 interface GigabitEthernet1/0/6 interface GigabitEthernet1/0/7 interface GigabitEthernet1/0/8 interface M-Ethernet1/0/1 ip address scheduler logfile size 16 line class aux user-role network-operator line class console user-role network-admin line class tty user-role network-operator line class vty user-role network-operator line aux 0 user-role network-operator line con 0 user-role network-admin line vty 0 63 authentication-mode none user-role network-admin user-role network-operator ip route-static domain system domain default enable system role name level-0 description Predefined level-0 role 54 H P S í ť o v é s i m u l a c e
55 role name level-1 description Predefined level-1 role role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system 55 H P S í ť o v é s i m u l a c e
56 D4 version , Alpha 7150 mdc Admin id 1 sysname D4 telnet server enable irf mac-address persistent timer irf auto-update enable irf auto-merge enable undo irf link-delay irf member 1 priority 1 lldp global enable interface range name agg interface GigabitEthernet1/0/2 to GigabitEthernet1/0/5 system-working-mode standard xbar load-single password-recovery enable vlan 1 vlan 102 interface Bridge-Aggregation1 port access vlan 102 link-aggregation mode dynamic interface NULL0 interface GigabitEthernet1/0/2 port access vlan 102 port link-aggregation group 1 interface GigabitEthernet1/0/3 port access vlan 102 port link-aggregation group 1 interface GigabitEthernet1/0/4 port access vlan 102 port link-aggregation group 1 56 H P S í ť o v é s i m u l a c e
57 interface GigabitEthernet1/0/5 port access vlan 102 port link-aggregation group 1 interface GigabitEthernet1/0/6 port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 102 interface GigabitEthernet1/0/7 interface GigabitEthernet1/0/8 interface M-Ethernet1/0/1 ip address scheduler logfile size 16 line class aux user-role network-operator line class console user-role network-admin line class tty user-role network-operator line class vty user-role network-operator line aux 0 user-role network-operator line con 0 user-role network-admin line vty 0 63 authentication-mode none user-role network-admin user-role network-operator domain system 57 H P S í ť o v é s i m u l a c e
58 domain default enable system role name level-0 description Predefined level-0 role role name level-1 description Predefined level-1 role role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system 58 H P S í ť o v é s i m u l a c e
59 VSR version , ESS 0102 sysname VSR telnet server enable password-recovery enable vlan 1 interface NULL0 interface GigabitEthernet1/0 ip address interface GigabitEthernet2/0 ip address interface GigabitEthernet2/0.102 ip address vlan-type dot1q vid 102 scheduler logfile size 16 line class aux user-role network-operator line class console user-role network-admin line class tty user-role network-operator line class vty user-role network-operator line aux 0 user-role network-operator line con 0 user-role network-admin line vty 0 63 authentication-mode none user-role network-admin user-role network-operator domain system aaa session-limit ftp H P S í ť o v é s i m u l a c e
60 aaa session-limit telnet 32 aaa session-limit http 32 aaa session-limit ssh 32 aaa session-limit https 32 domain default enable system role name level-0 description Predefined level-0 role role name level-1 description Predefined level-1 role role name level-2 description Predefined level-2 role role name level-3 description Predefined level-3 role role name level-4 description Predefined level-4 role role name level-5 description Predefined level-5 role role name level-6 description Predefined level-6 role role name level-7 description Predefined level-7 role role name level-8 description Predefined level-8 role role name level-9 description Predefined level-9 role role name level-10 description Predefined level-10 role role name level-11 description Predefined level-11 role role name level-12 description Predefined level-12 role role name level-13 description Predefined level-13 role role name level-14 description Predefined level-14 role user-group system 60 H P S í ť o v é s i m u l a c e
61 61 H P S í ť o v é s i m u l a c e
