1 Hydroprojekt CZ, a.s. systém programů pro projektování vodohospodářských liniových staveb HYDRONet 3

2 W I N P L A N s y s t é m p r o g r a m ů p r o p r o j e k t o v á n í v o d o h o s p o d á ř s k ý c h l i n i o v ý c h s t a v e b HYDRONet Hydroprojekt CZ, a.s. Táborská Praha 4 Telefon +420/ Fax +420/ Internet 2

3 OBSAH: 1. Předmluva Kontakty JAK NA TO Otevření programu HYDRONet Založení, otevření souboru Založení projektu Otevření uloženého souboru Nastavení prostředí Panely nástrojů Zobrazení, zoomy Zobrazení všech dat v maximálním měřítku Zobrazení všech dat aktivním módem Zobrazeni všech dat pomocí klávesy Zvětšení grafiky Zvětšení aktivním módem Zvětšení pomocí kláves Zmenšení grafiky Zmenšení aktivním módem Zmenšení pomocí kláves Posun obrazu Posun aktivním módem Posun obrazu pomocí kláves Maximální zobrazení výběru Zrušení všech pracovních módů Vložení podkladových map Vektorové mapy Rastrové mapy Odpojení podkladových map Vektorové mapy Rastrové mapy Stoková síť Import souborů Kreslení stokové sítě Kreslení potrubí Smazání potrubí Editace potrubí Posun popisu potrubí Změnit napojení potrubí na jinou šachtu Změna směru proudění v potrubí Kreslení šachet Smazání šachty Posunout šachtu Editace šachet Posun popisu šachty Kontrola nulových, záporných kót dna a terénu u šachet Editace objektů Nastavení tvarů a barev objektů pro šachty, objekty a potrubí Definice stok Načtení definice stoky Definice stoky Posun popisu stoky Uložení definice stoky

4 Smazání definice stoky Povodí Kreslení povodí Posunout vrchol polygonu povodí Editace povodí Smazat povodí Rozdělení povodí Sloučit povodí Posun popisu povodí Přiřazení definice profilu potrubí k úseku potrubí Přiřazení profilu potrubí přiřazením profilu z databáze Vložení nového profilu do databáze Editor přednastavených profilů v databázi Hromadné vložení definice profilu potrubí Přiřazení materiálu k úseku potrubí Vložení materiálu potrubí přiřazením materiálu z databáze Vložení nového materiálu do databáze Editor přednastavených materiálů v databázi Hromadné vložení definice materiálu potrubí Přiřazení povodí k danému úseku potrubí Ruční přiřazení povodí k úseku potrubí Hromadné přiřazení povodí k úseku potrubí Přiřazení součinitele odtoku k povodí Definování Vzorového hektaru Přiřazení součinitele odtoku k jednotlivým povodím Přiřazení součinitele odtoku k povodím hromadným zadáním Výběrové funkce Výběr potrubí Výběr potrubí pomocí aktivních módů Výběr potrubí módem Ohrada Výběr potrubí SQL výběrem Výběr potrubí QBE výběrem Výběr potrubí SQL funkcí Výběr šachet, objektů Výběr šachet, resp. objektů pomocí aktivního módu Výběr šachet, resp. objektů módem Ohrada Výběr šachet, resp. objektů SQL výběrem Výběr šachet, resp. objektů QBE výběrem Výběr šachet SQL funkcí Výběr povodí Výběr povodí pomocí aktivního módu Výběr povodí módem Ohrada Výběr povodí SQL výběrem Výběr povodí QBE výběrem Výběr povodí SQL funkcí Výběr stoky Výběr stoky QBE výběrem Zrušit výběr Smazat výběr Struktura databáze Hromadná zadání Hromadná zadání topologických dat Hromadná zadání dat pro povodí Hromadné vyplnění popisek Pojmenování šachet podle definice stok

5 2.15. Tématická mapa Podélný profil stoky, výběru Zobrazení podélného profilu stoky, výběru Editace podélného profilu Vyrovnat sklon v podélném profilu (interpolace úseků) Zadat vyrovnávací sklon v podélném profilu Posun nivelety v podélném profilu Zadat jednotný sklon v podélném profilu Výškový posun stoky, výběru v podélném profilu Tisk podélného profilu Tisk podélného profilu v programu Podélný profil kanalizace Uložení definice do schránky Uložení souboru Uložit do schránky Uložit výběr jako Export dat Výpočet Nastavení výpočtu Definování Zatěžovacího deště Editor přednastavených hodnot pro výpočet Spustit výpočet Zobrazit výsledky výpočtu v úsecích Výsledková hlavička mřížky Uložení výsledků výpočtu Tabulky charakteristik Zobrazit výsledky výpočtu v objektech Klady listů, mřížka Vložení kladu listů Tisk Tisk aktuálního zobrazení Sestavení šablon a sestav tisku Dodatek Často kladené otázky Při práci s programem se objeví Varovné hlášení Nevím proč mi program dělá Seznam obrázků

6 1. PŘEDMLUVA Vážení uživatelé, Dostává se vám do rukou REFERENČNÍ PŘÍRUČKA programu HYDRONet 3, která je nedílnou součástí Uživatelské příručky programu HYDRONet 3 a příruček Modul Editor stylu, Podkladové mapy a Tiskové sestavy. V Referenční příručce jsme se Vám snažili dát návod, jak efektivně pracovat s programem. Mnoho úspěchů při práci s programem HYDRONet 3. Kolektiv Autorů V Praze dne Kontakty Zpracovatelský kolektiv systému programů uvítá z Vaší strany jakékoliv náměty a připomínky, které umožní rozšířit nebo vylepšit kterýkoliv z programů systému. Svoje nápady či připomínky můžete zasílat poštou, faxem nebo em na adresu. Hydroprojekt CZ, a.s systém Táborská Praha 4 telefon : fax : internet :

7 2. JAK NA TO 2.1. Otevření programu HYDRONet 3 Klikem levého tlačítka myši na ikonu zástupce programu na ploše obrazovky se otevře dialogové okno Rychlý start pro volbu nastavení spuštění programu. Obr. 1 - Dialogové okno - Rychlý start 2.2. Založení, otevření souboru Založení projektu V dialogovém okně Rychlý start (viz. Obr. 1) se zvolí nabídka Nový projekt. Otevře se dialogové okno Založení nového projektu. 1.Variantní řešení: V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Nový. 2.Variantní řešení: Kliknutím na ikonku (založit nový projekt) na panelu nástrojů (viz kap. 2.4 Panely nástrojů) Otevření uloženého souboru V dialogovém okně Rychlý start (viz. Obr. 1) se zvolí nabídka Otevřít projekt nebo Naposledy otevřený projekt. 1. Variantní řešení: Kliknutím na ikonku (otevřít projekt) na panelu nástrojů (viz kap. 2.4 Panely nástrojů). Otevře se dialogové okno Otevřít projekt. 2. Variantní řešení: V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Naposledy otevřené soubory, kde je zobrazeno posledních 5 otevřených projektů. 3. Variantní řešení: Dvojklikem levého tlačítka myši na soubor (*.hdb) ve Správci souborů. V programu nelze mít otevřeno současně více souborů v programu HYDRONet 3!! 7

8 2.3. Nastavení prostředí Položka slouží k nastavení písma, velikosti zobrazujících značek, definuje, co bude v danou chvíli zobrazeno a v jaké barvě a stylu. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Nastavení prostředí. Kliknutím na ikonku (Nastavení prostředí) na panelu nástrojů (viz kap. 2.4 Panely nástrojů). V dialogových oknech Zobrazení, Značky a vzdálenosti, Pera a štětce, Formáty písma, Hromadný výběr, Nová data se nastaví parametry zobrazení. (Viz kap Nastavení prostředí v Uživatelské příručce). Velikosti značek a vzdáleností se udávají v mm a je to velikost a vzdálenost při tisku Doporučujeme ukládat nastavení (export nastavení) prostředí při tiscích projektu pro jednotlivé výkresy. Program si pokaždé při otevření pamatuje nastavení z předcházející práce! Ikonka (import nastavení) načte uložené nastavení prostředí Panely nástrojů Zobrazení rychlých tlačítek pro snadnější práci. V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Panely nástrojů. Zobrazení Panelů nástrojů je popsáno v kap Panely nástrojů v Uživatelské příručce. Popis rychlých tlačítek je v kap. 2.2 Nástrojové lišty v Uživatelské příručce. Projekt Zobrazení Výběr Mód úchytu Edit Posun popisu objektu Funkce 8

9 2.5. Zobrazení, zoomy Funkce zoomy (zvětšení, zmenšení, posun) posouvá grafiku dle zvoleného módu Zobrazení všech dat v maximálním měřítku Zobrazení všech dat aktivním módem V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Lupa vše. Variantní řešení: Kliknutím na ikonku (zobrazit vše) na panelu nástrojů (viz kap. 2.4 Panely nástrojů) Zobrazeni všech dat pomocí klávesy Klávesa Enter/Return zobrazí všechna grafická data v největším možném měřítku. Klávesou Shift Enter/Return zobrazí všechna vložená data (tzn. např. i podkladové mapy) v maximálním měřítku Zvětšení grafiky Zvětšení aktivním módem V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Lupa zvětšit. Variantní řešení: Kliknutím na ikonku (zvětšit obraz lupou) na panelu nástrojů (viz kap. 2.4 Panely nástrojů). Kurzor myši se změní na lupu +, kterou se vybere plocha pro zvětšení Zvětšení pomocí kláves Pro zvětšení grafiky lze použít i klávesu +. Zvětšovat lze i kolečkem myši Zmenšení grafiky Zmenšení aktivním módem V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Lupa zmenšit. Variantní řešení: Kliknutím na ikonku (zmenšit obraz lupou) na panelu nástrojů (viz kap. 2.4 Panely nástrojů). Kurzor myši se změní na lupu -. Po kliknutí se obraz zmenší Zmenšení pomocí kláves Pro zmenšení grafiky lze použít i klávesu -. Zmenšovat lze i kolečkem myši. 9

10 2.5.4 Posun obrazu Posun aktivním módem V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Lupa posun. Variantní řešení: Kliknutím na ikonku (posun obrazu) na Panelu nástrojů (viz kap. 2.4 Panely nástrojů). Kurzor myši se změní na packu, kterou se posune obraz zvoleným směrem Posun obrazu pomocí kláves Pro posun obrazu lze použít i kurzorových šipek: o Posouvá obraz grafiky vpravo o Posouvá obraz grafiky vlevo o Posouvá obraz grafiky dolů o Posouvá obraz grafiky nahoru Stisknutím a držením kolečka myši Maximální zobrazení výběru Vyberou se data pro zobrazení (viz. kap Výběrové funkce). Kliknutím na ikonku (zobrazit výběr maximálně) na Panelu nástrojů (viz kap. 2.4 Panely nástrojů) se zobrazí všechna vybraná data Zrušení všech pracovních módů Kliknutím na ikonku (zrušit aktivní módy) na Panelu nástrojů (viz kap. 2.4 Panely nástrojů). U některých funkcí lze použít klávesu Esc. 10

11 2.7. Vložení podkladových map Před vložením nové podkladové mapy musí být fokus na jedné z možných typů vkládaných map (tzn. musí být vybráno, zda se bude vkládat vektorová nebo rastrová mapa) Vektorové mapy V hlavní nabídce menu, v rozbalené nabídce Moduly, se zvolí položka Podkladové mapy. Kline se na položku Vektorové mapy a na ikonku (Vložit novou mapu).otevře se dialogové okno Varování pro vložení vektorové mapy, kde se potvrdí Ano. V dialogovém okně Podkladní mapa se vybere podkladní vektorová mapa, která se načte do grafiky. Pro její celkové zobrazení se stiskne Shift Enter Rastrové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. Kline se na položku Rastrové mapy a na ikonku (Vložit novou mapu). Otevře se dialogové okno Varování pro vložení rastrové, kde se potvrdí Ano. V dialogovém okně Podkladní mapa (Dialogové okno pro vložení nové Podkladní rastrové mapy), se vybere podkladní rastrová mapa, která se zobrazí v grafice. Podmínky a pomocné soubory pro otevření Rastrové mapy jsou popsány v příručce Modul: Podkladové mapy 2.8. Odpojení podkladových map Vektorové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. Kline se na aktuální mapu pro smazání v položce Vektorové mapy a na ikonku (Smazat mapu). Otevře se dialogové okno Varování pro odpojení vektorové mapy, kde se potvrdí Ano. Aktuální vektorová mapa se smaže Rastrové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. Kline se na aktuální mapu pro smazání v položce Rastrové mapy a na ikonku (Smazat mapu). Otevře se dialogové okno Varování pro odpojení rastrové, kde se potvrdí Ano. Aktuální rastrová mapa se smaže. 11

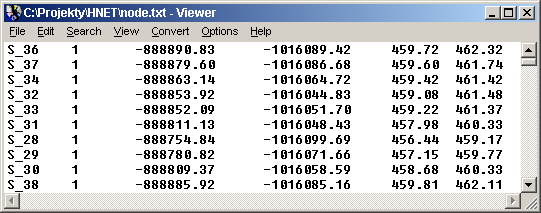

12 2.9. Stoková síť Stoková síť se může importovat z jiných souborů, nebo se navrhuje Import souborů V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Import. Otevře se dialogové okno pro výběr importovaných dat Import dat. Kromě textových a vektorových souborů lze importovat i soubory HYDRONet3, resp. jeho výběr, který se uloží módem Uložit výběr jako viz kap A. Import textových souborů (*.txt) Textový soubor musí mít přesnou strukturu a pevná jména: Node.txt pro šachty a Pipe.txt pro potrubí Ve všech řádcích textových souborů musí být vyplněny všechny sloupce. Jestliže hodnota není známa, lze ji nahradit 0. o Import dat šachet souborem Node.txt Obr. 2 Struktura souboru Node.txt Popis sloupců: jméno šachty typ objektu (1=šachta, 2=objekt, 3=výusť) x-ová souřadnice šachty v [m] y-ová souřadnice šachty v [m] kóta dna šachty v m.n.m kóta terénu v m.n.m. Oddělovačem je mezera nebo tabelátor. 12

13 o Import dat potrubí souborem Pipe.txt Obr. 3 Struktura souboru Pipe.txt Popis sloupců: jméno horní šachty, jméno dolní šachty, typ potrubí: (1= kruh, 2= vejce, 3= tlama, 4= uživatelský profil) profil potrubí v mm (u kruhových DN, u vejce a tlamy šířka/výška, u uživatelského potrubí: popis + š/v) kóta horního napojení v m.n.m (pokud je -1, pak se příslušné napojení rovná kótě dna příslušné šachty) kóta dolního napojení v m.n.m (pokud je -1, pak se příslušné napojení rovná kótě dna příslušné šachty) materiál (1= azbestocement, 2= tlaková litina, 3= odpadní litina, 4= ocel, 5= železobeton, 6= prostý beton, 7= kameninové trouby, 8= zdivo cihla, 9= plast, 10= sklolaminát). Sloupec materiál je nepovinná hodnota. Čísla jsou orientační, ve skutečnosti se jedná o ID příslušného materiálu v tabulce Materiálů (viz kap ). Sloupce jsou odděleny mezerou nebo tabelátorem. 13

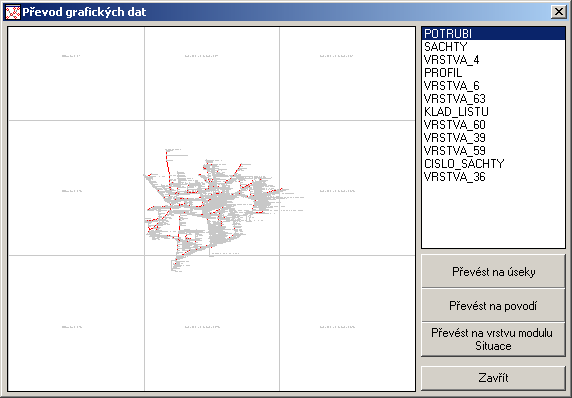

14 B. Import vektorových souborů (*.shp, *.tab, *.mif, *.dxf, *.dgn). V dialogovém okně se vybere importovaný vektorový soubor, při kliknutí na Otevřít se otevře dialogové okno Převod grafických dat, (viz Obr. 4). Uživatel zvolí volbu převodu grafických dat na Převést na úseky, Převést na povodí nebo import do Modulu Situace (daný modul není součástí základní instalace programu, je možné si jej dokoupit). Pro zobrazení importovaných vektorových dat v grafickém okně se dialogové okno uzavře (Zavřít ) a pro zobrazení dat v maximálním měřítku se stiskne tlačítko Enter / Return na klávesnici Obr. 4 Dialogové okno Importu potrubí a převodu grafických dat 14

15 2.9.2 Kreslení stokové sítě Kreslení potrubí Funkce umožňuje kreslení potrubí včetně šachet. Zapisuje do databáze veškerá data o jeho umístění v souřadném systému, název horní a dolní šachty, délku a sklon potrubí. Každému novému úseku jsou přiřazeny hodnoty (velikost profilu, typ materiálu, typ potrubí a typ šachty) dle navolení v Nastavení prostředí Nová data (viz kap. 2.3) Ke každé šachtě je automaticky přiřazeno označení S a má přiřazeno číslo shodné jako ID. Kóta terénu a dna šachty je v závislosti na digitálním modelu terénu (DMT) Moduly Terén (tento modul není součástí základní instalace programu, je možné si jej dokoupit) DMT bude načten (nebo nebude použit vůbec) až po kreslení stokové sítě je Kóta terénu 0.00 m.n.m a Kóta dna 2.0 m (záporné číslo v kótě dna v podstatě znamená hloubku šachty). DMT je načten již před kreslením stokové sítě je Kóta terénu převzata z digitálního modelu terénu a Kóta dna je vypočítána s návrhovou hloubkou šachty 2m. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v její rozbalené nabídce se zvolí položka Přidat potrubí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (přidat potrubí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Stoková síť se kreslí klikáním levým tlačítkem myši. Kliknutí = šachta. Ukončení vkládání dalšího úseku - tlačítkem Esc, čára se přeruší. Vložení dalšího úseku jako navázání na předcházející úsek, musí být zapnutý ikonky + (Úchyt na kanalizační síť + úchyt na vrchol (viz kap Volba úchytu na v Uživatelské příručce). Jinak bude vložena nová šachta!! Úchyty lze během kreslení zapínat, resp. vypínat. Je nutné dát si pozor na orientaci potrubí, protože při kreslení potrubí se zaznamenává i směr toku. Potrubí se kreslí po směru proudění, shora dolů. Pokud je potřeba obrátit směr proudění v úseku, resp. výběru, ikonkou (změna směru proudění) na panelu nástrojů Funkce, která předefinuje směr proudění v úseku, resp. výběru úseků. 15

16 Smazání potrubí Funkce maže z databáze definici potrubí. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v její rozbalené nabídce se zvolí položka Smazat potrubí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (smazat potrubí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Vymazání více úseků potrubí (včetně šachet) po jejich výběru (viz kap Výběr potrubí) lze aktivním módem v panelu nástrojů Edit. Ikonka (Zrušit všechny pracovní módy) na panelu nástrojů Zobrazení (viz kap.2.4) deaktivuje zvolený mód. V módu Smazat potrubí se vymaže pouze potrubí, šachty v databázi zůstávají! Pokud úsek bude vymazán, nedá se vrátit zpět, jedině jej znovu nakreslit (viz kap ). Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici Editace potrubí Funkce nabízí tabulkové zobrazení informací o všech potrubí, jeho editaci, resp. vyhledání určitého potrubí v grafickém zobrazení. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v rozbalené nabídce Dialog potrubí. Variantní řešení: Módem (Info/Edit potrubí) na nástrojové liště (viz kap. 2.4) a kliknutím na potrubí, jehož data se budou editovat, resp. o kterém se zobrazí informace se otevře dialogové okno Dialog potrubí Všechna bílá políčka v okně jsou editovatelná otevírá příslušná dialogová okna z databáze Dotaz. Vytváří QBE dotaz (filtr) do databáze a po editaci tohoto pole jsou zobrazena pouze data, která svým jménem odpovídají nastavení filtru. Znak * nahrazuje jakékoliv další znaky. Funkce a popis jsou popsány v kapitole Dialog potrubí v Uživatelské příručce. Hromadná editace potrubí je popsána v kap Hromadná zadání. 16

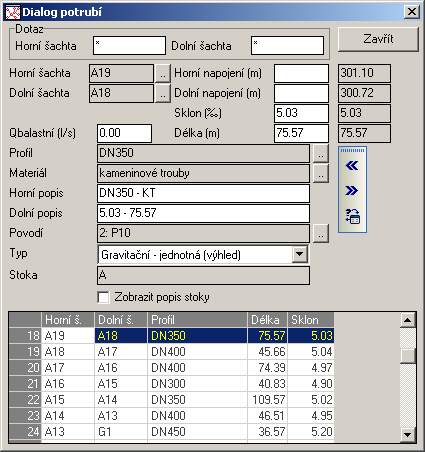

17 Obr. 5 Dialogové okno Dialog potrubí Postup kopírování dat z tabulky Dialog potrubí do programu Excel: 1. Označit všechny řádky ve spodní části dialogu (nelze překopírovat jen část úseků z mřížky). držením levého tlačítka myši a tažením po řádcích, kurzorovou šipku je možné uvolnit až mimo mřížku tabulky kliknutím na levý horní šedý obdélník v mřížce, kurzorovou šipku je možné uvolnit až mimo mřížku tabulky 2. Pomocí kláves Ctrl C, Ctrl Insert (kopírovat) a Ctrl V, Shift Insert (vložit) se překopíruje struktura tabulky s daty do programu Excel Posun popisu potrubí Funkce posouvá horní, resp. dolní popis potrubí. Zobrazení popisu se řídí Nastavením prostředí (viz. kap. 2.3 Nastavení prostředí). V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v rozbalené nabídce Posun popisu potrubí/stoky, Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Posun popisu potrubí/stoky) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na popis, který se bude posouvat. 17

18 Změnit napojení potrubí na jinou šachtu Módem (Info/Edit potrubí) na nástrojové liště (viz kap. 2.4) otevřít dialogové okno Dialog potrubí pro daný úsek Kliknutím na ikonku u pole Horní šachta, resp. u pole Dolní šachta se otevře dialogové okno pro výběr horní, resp. dolní šachty (viz Obr. 6). K rychlému nalezení hledané šachty slouží Dotaz. Vytváří QBE dotaz (filtr) do databáze a po editaci tohoto pole jsou zobrazena pouze data, která svým jménem odpovídají nastavení filtru. Znak * nahrazuje jakékoliv další znaky. V dialogovém okně se najde a zaškrtne jméno nové šachty, potvrdí se kliknutím na Použít. Obr. 6 Dialogová okna pro výběr horní, dolní šachty Změna směru proudění v potrubí Při kreslení stokové sítě se do databáze zapisuje i směr proudění. Označí se úseky pro změnu směru potrubí. (Viz kap Výběr potrubí). Ikonkou (změna směru proudění) na panelu nástrojů Funkce se předefinuje směr proudění v úseku, resp. výběru úseků. Změnu směru proudění v jednom úseku lze pomocí předefinování Horní a Dolní šachty v dialogovém okně Dialog potrubí - viz kap

19 Kreslení šachet Funkce se použije při navrhování osamocených šachet, resp. při přidání šachty do již nakresleného potrubí. Ke každé nové šachtě je automaticky přiřazeno označení S a má přiřazeno číslo shodné jako ID. Pokud je implementován digitální model terénu (DMT) Moduly Terén (tento modul není součástí základní instalace programu, je možné si jej dokoupit) DMT bude načten až po kreslení nových šachet je Kóta terénu 0.00 m.n.m a Kóta dna 2.0 m (záporné číslo v kótě dna v podstatě znamená hloubku šachty). DMT je načten již před kreslením nových šachet je Kóta terénu převzata z digitálního modelu terénu a Kóta dna je vypočítána s návrhovou hloubkou šachty 2m. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty, v její rozbalené nabídce se zvolí položka Přidat šachtu. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (přidat šachtu) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Šachty se kreslí klikáním levým tlačítkem myši. Při vkládání nové šachty do úseku musí být aktivní módy úchytů + (úchyt potrubí + úchyt čára). Data k jednotlivým šachtám se editují a doplní v Dialogu šachet (viz kap ). Zobrazení, resp. velikost značky šachty, objektu, výusti se volí v Nastavení prostředí (viz. kap.2.3), resp. barevné zobrazení značky šachty, objektu, výusti lze změnit v editoru Moduly Editor stylu 19

20 Smazání šachty Funkce maže z databáze definici šachty. Pokud se nejedná o osamocenou šachtu, smaže se i definice napojených úseků do dané šachty. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty, v její rozbalené nabídce se zvolí položka Smazat šachtu. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (smazat šachtu) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Smazání více šachet najednou, po jejich výběru (viz. kap Výběr šachet, objektů), módem v panelu nástrojů Edit Posunout šachtu Funkcí lze posunout šachtu, tzn. změnit její souřadnice x,y, se zachováním všech jejich nadefinovaných hodnot. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty, v její rozbalené nabídce se zvolí položka Posunout šachtu. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Posun šachty) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Šachtu lze posunout 2 způsoby: Graficky: módem (Posun šachty) - pomocí myši se posouvá ta šachta, která je označena v grafice křížkem. Změnou souřadnic: v dialogovém okně Dialog šachet se přepíšou souřadnice. 20

21 Editace šachet Funkce nabízí tabulkové zobrazení informací o všech šachtách, jejich editaci, resp. vyhledání určité šachty v grafickém zobrazení. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty, v rozbalené nabídce Dialog šachet. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Info/Edit šacha) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na šachtu, jejíž data se budou editovat, resp. o které se zobrazí informace, otevře se dialogové okno Dialog šachet Všechna bílá políčka v okně jsou editovatelná Dotaz. Vytváří QBE dotaz (filtr) do databáze a po editaci tohoto pole jsou zobrazena pouze data, která svým jménem odpovídají nastavení filtru. Znak * nahrazuje jakékoliv další znaky. Funkce a popis jsou popsány v kapitole Dialog šachet v Uživatelské příručce. Hromadná editace šachet je popsána v kap Hromadná zadání. Obr. 7 Dialogové okno Dialog šachet Postup kopírování dat z tabulky Dialog šachet do programu Excel: 1. Označí se všechny řádky ve spodní části dialogu, které se budou kopírovat. držením levého tlačítka myši a tažením po řádcích kliknutím na levý horní obdélník v tabulce a s držením Shift se posune rolovadlem na poslední pravý obdélník. 2. Pomocí kláves Ctrl C, Ctrl Insert (kopírovat) a Ctrl V, Shift Insert (vložit) se překopíruje struktura tabulky s daty do programu Excel. 21

22 Posun popisu šachty Funkce posouvá popis šachty, resp. objektu. Zobrazení popisu se řídí Nastavením prostředí (viz. kap. 2.3 Nastavení prostředí). V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty, v rozbalené nabídce Posun popisu šachty. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Posun popisu šachty) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na popis, který se bude posouvat Kontrola nulových, záporných kót dna a terénu u šachet Funkce udělá kontrolu vyplněných hodnot u dna a kóty terénu v Dialogu šachet V hlavní nabídce menu, v rozbalené nabídce Nástroje Dialog funkcí Spojené SQL funkce Chybějící data šachet výpis do popisu. Klikne se na Použít a na Nové načtení aktuálních dat. V Dialogu šachet se ke každé šachtě vypíše do pole Popis informace, kde je kóta 0.00 nebo záporné číslo v kótě dna (hloubka šachty). Jestliže kóta je kladná (> 0.00), zapíše se OK. (viz Obr. 8) Použití SQL dotazu: V hlavní nabídce menu, v rozbalené nabídce Nástroje Dialog uživatelských funkcí použít sestavený SQL dotaz Vybrat šachty kde terén = 0 a SQL dotaz Vybrat šachty kde dno = 0. Po použití SQL dotazů budou dané šachty vybrány v grafickém okně, ikonka v Dialogu šachet vypíše výběr do mřížky. Obr. 8 Ukázka výpisu chybějících dat u šachet 22

23 Editace objektů Funkce nabízí tabulkové zobrazení informací o všech objektech, jejich editaci, resp. vyhledání určitého objektu v grafickém zobrazení. Objekty se kreslí jako šachty. Definice, že se jedná o objekt se zvolí v dialogovém okně Dialog šachet v poli Typ (viz Obr. 8) V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Objekty. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Tabulka připojeného objektu) v dialogovém okně Dialog šachet Otevře se dialogové okno Dialog objektů (viz. Obr. 9) Nadefinují se všechny známé hodnoty a charakteristiky objektu Do mřížky Výsledky a sumarizace se výsledky vypíší automaticky, po spuštění výpočtu (viz kap Výpočet) Dotaz. Vytváří QBE dotaz (filtr) do databáze a po editaci tohoto pole jsou zobrazena pouze data, která svým jménem odpovídají nastavení filtru. Znak * nahrazuje jakékoliv další znaky. Obr. 9 Dialogové okno Dialog objektů 23

24 Nastavení tvarů a barev objektů pro šachty, objekty a potrubí Grafické zobrazení šachet, objektů a čar je definováno v hlavní nabídce menu Moduly Editor stylu V jednotlivých dialogových oknech lze změnit jednotlivé zobrazení a definovat nové objekty a čáry. Přesný popis je v příručce Moduly Editor stylu. Číselné ID je jedinečný identifikátor značky, který definuje typ značky v tabulce sachty. Toto číslo se používá při sestavování SQL dotazů, při definování Typu značky (viz. kap ) Obr. 10 Editor značek 24

25 Obr. 11 Editor čar 25

26 2.9.3 Definice stok Definici stoky lze načíst jako Definici podélného profilu stoky nebo ji nadefinovat. Stoky budou, resp. nebudou zobrazeny na obrazovce barevně, zda volba zobrazení stok je aktivní v Nastavení prostředí Zobrazení Stoky (viz. kap Nastavení prostředí), zároveň musí být vypnuto zobrazení Tématická mapa! Popis stoky bude zobrazen, jestliže bude zapnuté zobrazení v Nastavení prostředí Zobrazení Popis stoky Načtení definice stoky Do naimportované kanalizační sítě lze načítat definici stoky, (jejího podélného profilu) ve formátu (*.lpf). Obr. 12 Textový editor s daty (*.lpf) Importovaná Definice podélného profilu musí mít shodný směr proudění v potrubí i jména šachet, jako dané úseky v kanalizační síti. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Stoky, otevře se dialogové okno Stoky (viz Obr. 13) Ikonka (načíst novou definici stoky) a po varovném hlášení se otevře dialogové okno Definice stok (viz Obr. 14) pro výběr souboru načítaných definic, klikne se na Otevřít. Načtené definice budou mít vždy černou barvu zobrazení. Kliknutím na černý obdélník se otevře dialogové okno Barva (viz Obr. 15), kde lze zvolit jinou barvu 26

27 zobrazení. Políčko pro rychlé nalezení nadefinované stoky. Vytváří QBE dotaz (filtr) do databáze a po editaci tohoto pole jsou zobrazena pouze data, která svým jménem odpovídají nastavení filtru. Jméno stoky, resp. písmena před * vypíše všechny stoky shodného jména. Pokud tam * není, najde se pouze stoka podle hledaného jména. Hledaná stoka se barevně zvýrazní v grafické části. Načíst definici stoky (*.lpf) Uložit definici stoky Obr Stoky Vymazat definici stoky Obr Dialog pro otevření uložené definice Podélného profilu stoky 27

28 Obr. 15 Dialogové okno Barva 28

29 Definice stoky Výběrovými módy se označí stoka, zvolí se její název a barevné označení. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v její rozbalené nabídce se zvolí položka Označit a vybere se zvolený mód pro výběr potrubí. Variantní řešení: Aktivovat mód lze kliknutím na jednu z ikonek (Výběr úseku potrubí / Výběr souvislé větve / Výběr úseku mezi dvěma body) na nástrojové liště. Vyberou se spojité úseky potrubí, které se budou definovat jako jedna stoka (viz kap Výběr potrubí). Mód (definice stoky) v Panelu nástrojů Funkce (viz. kap. 2.4 Panely nástrojů) otevírá dialogové okno Definice stoky pro zvolení jména (viz Obr. 16) Nadefinovaná stoka bude mít vždy černou barvu zobrazení. Kliknutím na černý obdélník se otevře dialogové okno Barva (viz Obr. 15), kde lze zvolit jinou barvu zobrazení. Pokud je potřeba již nadefinovanou stoku přejmenovat, pravým tlačítkem myši se klikne na jméno stoky a jméno se změní, potvrdí se Enter/Return na klávesnici. Jméno stoky se bude zobrazovat při zaškrtnutí v dialogovém okně Dialog potrubí (viz Obr. 5) a zároveň při volbě aktivního zobrazení v Nastavení prostředí Zobrazení Popis stoky (viz. kap Nastavení prostředí) Obr. 16 Dialogové okno Definice stoky Posun popisu stoky Funkce posouvá popis stoky. Zobrazení popisu, velikost i typ písma se řídí Nastavením prostředí (viz. kap. 2.3 Nastavení prostředí). V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí, v rozbalené nabídce Posun popisu potrubí/stoky. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Posun popisu potrubí/stoky) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na popis, který se bude posouvat. 29

30 Uložení definice stoky Funkce ukládá definici všech nadefinovaných stok ve formátu (*.lpf) - viz Obr. 12. Stoky musí být nadefinované (viz kap Definice stoky). V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Stoky, otevře se dialogové okno Stoky (viz Obr. 13) Pro uložení konkrétní jedné definice se daná stoka vybere (klikne se na její definici), pro uložení všech se žádný výběr nedělá. Ikonka (uložit definici stoky) otevře dialogové okno Vyhledat složku (viz Obr. 17) pro určení adresáře, kam se definice uloží a potvrdí se tlačítkem OK. Obr. 17 Dialog pro určení adresáře pro uložení definice stoky Smazání definice stoky Funkce maže z databáze definici stoky. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Stoky, otevře se dialogové okno Stoky (viz Obr. 13) V dialogovém okně se vybere stoka, jejíž definice se bude mazat. Ikonka (smazat definici stoky) a po varovném hlášení o smazání definice a volbou Ano dojde k vymazání definice z databáze. V současné verzi programu nelze zatím vymazat všechny definice najednou! 30

31 2.9.4 Povodí Hranice povodí se nakreslí v programu HYDRONet 3. Zobrazení, barva hranice povodí, typ výplně, zobrazení vrcholů polygonu se řídí dle nastavení v Nastavení prostředí (viz. kap.2.3) Kreslení povodí Zvolenými módy se kreslí polygony hranic povodí. Program zapisuje do databáze velikost nakresleného povodí. Polygonu je automaticky přiřazeno jméno P s pořadovým číslem shodným s ID. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Přidat povodí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (přidat povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Postup kreslení povodí: Povodí se kreslí klikáním levým tlačítkem myši. Každé kliknutí myši se zapisuje jako vrchol polygonu. Polygon se uzavře, jestliže při posledním kliknutí se drží klávesa Ctrl nebo Shift. Aby sousední plochy na sebe navazovaly a nepřekrývaly se, při kreslení dalšího povodí musí být aktivní některá z kombinací módů úchytů - Úchyt na kanalizační síť, Úchyt na povodí, Úchyt na vrchol, Úchyt na potrubí na Panelu nástrojů Mód úchytu (viz kap.2.4). Jednotlivé módy se během kreslení polygonu dají dle potřeby vypínat, resp. zapínat. Vložení dalšího vrcholu do polygonu nakresleného povodí: o Musí být aktivní mód Posun vrcholu povodí a mód Úchyt na čáru. o Kurzorovou šipkou na čáře polygonu se určí místo pro vložení dalšího vrcholu, bod se vloží po zmáčknutí Insert. Vymazání vrcholu polygonu nakresleného povodí: Pozor: Společný bod se vymaže ze všech polygonů! Pokud je třeba vymazat vrchol pouze u jednoho polygonu, vrchol se nejdříve musí posunout aktivním módem Posun vrcholu povodí a držením klávesy Shift. o Musí být aktivní mód Posun vrcholu povodí a mód Úchyt na vrchol. o Kurzorovou šipkou se najede na vrchol a Zmáčkne se Delete. Funkce Esc zruší kreslený polygon, aniž by se zapsal do databáze. 31

32 Posunout vrchol polygonu povodí V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Posun vrcholu. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (posun vrcholu) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Vrchol posune po nájezdu kurzorovou šipkou k vrcholu polygonu a držením levého tlačítka myši. Jestliže se jedná o společný vrchol pro více povodí, posouvá se daný vrchol pro všechna povodí. Pokud se bude posouvat pouze vrchol u aktivního (zvýrazněného) povodí, musí se držet klávesa Shift. Ecs zruší posun před dokončením. Před posunem si je třeba navolit kombinací módů úchytů - Úchyt na kanalizační síť, Úchyt na povodí, Úchyt na vrchol, Úchyt na potrubí na Panelu nástrojů Mód úchytu (viz kap. 2.4) Během posunu nelze úchyty aktivovat ani vypínat! 32

33 Editace povodí Funkce nabízí tabulkové zobrazení informací o všech povodích a jejich editaci. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Dialog povodí, Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Info/Edit povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na povodí, jehož data se budou editovat, resp. o kterém se zobrazí informace. Otevře se dialogové okno Dialog povodí (viz Obr. 18) Funkce a její použití jsou popsány v kapitole Dialog povodí v Uživatelské příručce. Hromadná editace povodí je popsána v kap Hromadná zadání. Postup kopírování dat z tabulky Dialog povodí do programu Excel: 1. Označí se všechny řádky ve spodní části dialogu, které se budou kopírovat. držením levého tlačítka myši a tažením po řádcích, kurzorovou šipku je možné uvolnit až mimo mřížku tabulky kliknutím na levý horní obdélník v tabulce a s držením Shift se posune rolovadlem na poslední pravý obdélník. Nad ním kliknout levým tlačítkem myši, kurzorovou šipku je možné uvolnit až mimo mřížku tabulky 2. Pomocí kláves Ctrl C, Ctrl Insert (kopírovat) a Ctrl V, Shift Insert (vložit) se překopíruje struktura tabulky s daty do programu Excel. Obr. 18 Dialogové okno Dialog povodí 33

34 Smazat povodí Funkce maže z databáze definici povodí V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Smazat povodí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (smazat povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Vymaže se to povodí, jehož hranice je barevně zvýrazněna Rozdělení povodí Funkce dělí polygon povodí v rámci jednoho povodí. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Rozdělit povodí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (rozdělit povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Postup při dělení povodí: 1. Povodí se dělí v rámci jednoho (aktivního) polygonu 2. Aktivuje se mód Rozdělit povodí. 3. Musí být aktivní i mód Úchyt na povodí a jeden z módů Úchyt na vrchol (dělí povodí mezi vrcholy), resp. Úchyt na čáru (dělí povodí vložením nových vrcholů na čáry polygonů). 4. Klikne se levým tlačítkem myši na vrchol povodí, resp. čáru povodí a pak se klikne na druhý bod, kde bude nová hranice povodí. Kde se klikne, tam se povodí rozdělí. Při označování bodů musí být hranice daného povodí zvýrazněna! 5. Původní název povodí a počet obyvatel převezme jedna z rozdělených ploch, tedy je potřeba upravit počet obyvatel na nově rozdělené plochy. Nově vzniklá plocha bude pojmenována P a číslo dle ID Sloučit povodí Funkce slučuje povodí, která mají společnou hranici. Před sloučením je nutné daná povodí vybrat. Výběr povodí: V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Označit povodí Variantní řešení: Aktivovat mód lze kliknutím na ikonku (označit povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). S držením klávesy Shift se vyberou povodí, která se budou slučovat. Sloučení povodí: V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v její rozbalené nabídce se zvolí položka Sloučit povodí Variantní řešení: Aktivovat mód lze kliknutím na ikonku (sloučit povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů). 34

35 Posun popisu povodí Funkce posouvá popis povodí. Zobrazení popisu se řídí Nastavením prostředí (viz. kap. 2.3 Nastavení prostředí). V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí, v rozbalené nabídce Posun popisu povodí, Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Posun popisu povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů) a dále se klikne na popis, který se bude posouvat. 35

36 2.9.5 Přiřazení definice profilu potrubí k úseku potrubí Součástí programu je již vytvořená databáze nejužívanějších profilů. Do databáze lze vkládat nové profily, editovat i mazat stávající. Při kreslení potrubí, je každému novému úseku automaticky přiřazen Profil, který je definován v Nastavením prostředí Nová data Profil nového úseku (viz kap. 2.3) Přiřazením profilu k potrubí je z hlediska databázové relace vyplnění hodnoty id_profil v tabulce potrubi hodnotou id tabulky profily Přiřazení profilu potrubí přiřazením profilu z databáze Otevře se dialogové okno Dialog potrubí (viz Obr. 5).- viz kap Editace potrubí. Kliknutím na ikonku vedle editačního pole Profil se otevře dialogové okno pro editaci profilu potrubí (viz kap Potrubí v Uživatelské příručce) Vybere se požadovaný profil a klikne se na Použít. Zvolený profil se přiřadí k úseku potrubí Vložení nového profilu do databáze Funkce se použije, jestliže potřebný profil není v databázi. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Databáze profilů, Otevře se dialogové okno Dialog profilů potrubí (viz. Obr. 19) Kliknutím na Nový bude vložen nový řádek do zvoleného typu profilu Bílá políčka jsou dvojklikem levým tlačítkem editovatelná, nová definice se potvrdí stisknutím Enter/ Return na klávesnici. Vkládá novou definici profilu, která bude uložena v databázi daného projektu Maže definici profilu z databáze Obr. 19 Dialogové okno Dialog profilů potrubí Umožňuje vkládat definici uživatelského profilu 36

37 Do databáze je možné vkládat libovolný tvar potrubí, ale pro výpočet je nutné nadefinovat tvar profilu. Nestandardní profily se vkládají jako Uživatelský profil Kliknutím na Nový bude vložen nový řádek Zvolí se Typ dat nové definice profilu Kliknutím na Editovat profil se otevře dialogové okno Editace profilu (viz Obr. 20) Vložení definice profilu: o Do vybraného řádku se vloží pomocí Shift Insert data vytvořená v Excelu (Ctrl C v tomto módu není funkční). Obě hodnoty šířka i výška řezu se zadávají v metrech. o Vyplní se ručně jednotlivá bílá políčka, která jsou dvojklikem levým tlačítkem editovatelná. Hodnota se potvrdí stisknutím Enter/ Return na klávesnici, další řádek se vloží, po označení řádku předcházejícího, pomocí Insert. Pozor nesmí být v řádcích samé 0! Definice, aby byla uložena do databáze, se potvrdí kliknutím na Použít. Obr Dialog profilu potrubí a Editace profilu Obr. 21 Editace uživatelského profilu potrubí Editor přednastavených profilů v databázi Funkce se použije pro kontrolu přednastavených hodnot v databázi nebo doplnění definice, která následně bude k dispozici ve všech projektech. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog funkcí, otevře se dialogové okno Další funkce, v nabídce se zvolí položka Editor 37

38 databáze přednastavených hodnot. Klikne se na Použít. Otevře se dialogové okno Editor databáze:default.dat (viz Obr. 22), kde se zvolí položka Profily. Otevře se dialogové okno se všemi vloženými profily potrubí. V dialogovém okně Profily_definice (viz Obr. 23) je pro profil (dle ID_profilu) určena šířka a výška příčného řezu zadávaná v metrech. Obr. 22 Editor databáze Profily Obr. 23 Editor přednastavených hodnot Profily_definice Hromadné vložení definice profilu potrubí Definici lze vkládat do výběru, resp. do stoky. Hromadné vložení definice profilu je popsáno v kap Hromadná zadání topologických dat. 38

39 2.9.6 Přiřazení materiálu k úseku potrubí Součástí programu je již vytvořená databáze nejužívanějších materiálů. Do databáze lze vkládat nové materiály, editovat i mazat stávající. Při kreslení potrubí, je každému novému úseku automaticky přiřazen Materiál který je definován v Nastavením prostředí Nová data Materiál nového úseku (viz kap. 2.3) Přiřazením materiálu k danému úseku potrubí je z hlediska databáze relace vyplnění hodnoty id_material v tabulce potrubi hodnotou id tabulky material Vložení materiálu potrubí přiřazením materiálu z databáze Otevře se dialogové okno Dialog potrubí (viz Obr. 5).- viz kap Editace potrubí. Kliknutím na ikonku vedle editačního pole Materiál se otevře dialogové okno pro editaci materiálu potrubí (viz kap Potrubí v Uživatelské příručce) Vybere se požadovaný materiál a klikne se na Použít. Zvolený materiál se přiřadí k úseku potrubí Vložení nového materiálu do databáze Funkce se použije, jestliže potřebný materiál není v databázi. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Materiály. Otevře se dialogové okno Dialog materiálů potrubí (viz. Obr. 24) Kliknutím na Nový bude vložen další řádek pro definici nového materiálu. Bílá políčka jsou dvojklikem levým tlačítkem editovatelná. Hodnota se potvrdí stisknutím Enter/ Return na klávesnici vkládá nový řádek maže definici materiálu načítá definice materiálů (*txt) Obr. 24 Dialogové okno Materiál potrubí ukládá definice materiálů (*txt) 39

40 Editor přednastavených materiálů v databázi Funkce se použije pro kontrolu přednastavených hodnot v databázi nebo doplnění definice, která následně bude k dispozici ve všech projektech. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog funkcí, otevře se dialogové okno Další funkce v nabídce se zvolí položka Editor databáze přednastavených hodnot. Klikne se na Použít. Otevře se dialogové okno Editor databáze:default.dat, kde se zvolí položka Materiál. Otevře se dialogové okno se všemi vloženými materiály potrubí. (viz Obr. 25) Obr Editor databáze Materiál Hromadné vložení definice materiálu potrubí Definici lze vkládat do výběru, resp. do stoky. Hromadné vložení definice materiálu je popsáno v kap Hromadná zadání topologických dat. 40

41 2.9.7 Přiřazení povodí k danému úseku potrubí Funkce se použije po nakreslení polygonů povodí viz kap Povodí Při kreslení potrubí, je každému novému úseku automaticky přiřazeno ID Povodí 0 ( Povodí 0 ) Ruční přiřazení povodí k úseku potrubí Otevře se dialogové okno Dialog potrubí (viz Obr. 5).- viz kap Editace potrubí. Kliknutím na ikonku vedle editačního pole Povodí se otevře dialogové okno pro výběr povodí. Vybere se požadované povodí a klikne se na Použít. ID a jméno povodí se přiřadí k úseku potrubí Hromadné přiřazení povodí k úseku potrubí V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog funkcí, otevře se dialogové okno Další funkce (viz. Obr. 41), v nabídce se zvolí položka Automatické napojení úseků na povodí. Klikne se na Použít. Otevře se dialogové okno Způsob napojení povodí Zvolí se podmínka napojení a volba se potvrdí Ano, Ne. Jestliže jsou hranice povodí vedeny v šachtách, podmínka Ano nepřiřadí povodí k potrubí, správná volba je Ne. o Ikonka v tabulce Dialog povodí (viz Obr. 18) graficky vybere připojené úseky potrubí k danému povodí. o V tabulce Dialog potrubí (viz Obr. 5) se pro dané úseky do kolonky Povodí automaticky přiřadí ID a Jméno daného povodí. Pro zrušení přiřazení povodí k úseku potrubí se napíše SQL výraz do dialogového okna Uživatelské SQL funkce (Nástroje Dialog uživatelských funkcí): UPDATE potrubi SET id_povodi = 0 Viz kap Dialog uživatelských funkcích. 41

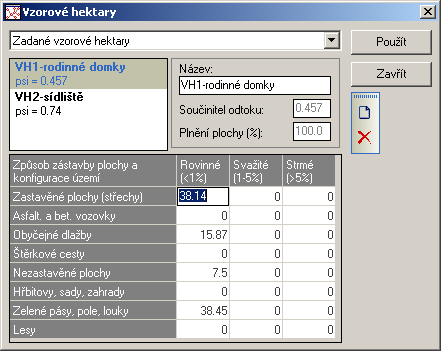

42 2.9.8 Přiřazení součinitele odtoku k povodí Součinitel odtoku lze k povodí přiřazovat převzetím z tzv. Vzorového hektaru, resp. vkládat vlastní hodnotu Definování Vzorového hektaru Funkce se použije při znalosti procentního zastoupení jednotlivých ploch v tzv. vzorovém hektaru. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Vzorové hektary. Otevře se dialogové okno Vzorové hektary (viz. Obr. 26) Vložit nový vzorový hektar Smazání aktuálního hektaru Obr. 26 Dialogové okno Vzorové hektary Postup pro vložení Nového vzorového hektaru: 1. Ikonkou se vloží Nový vzorový hektar, napíše se jeho Název. 2. Obě tabulky jsou po dvojkliku levým tlačítkem myši editovatelné. Nové hodnoty se potvrdí stisknutím Enter/ Return na klávesnici. 3. Do tabulky se vyplní procenta zastoupení jednotlivých ploch ve Vzorovém hektaru. Celkový součet uvedených ploch je indikován v poli Plnění plochy (%). 4. Program HYDRONet 3 vypočítá součinitel odtoku pro daný Vzorový hektar na základě hodnot z tabulky Vzorové hektary Součinitele odtoku pro daný typ území (viz kap Vzorové hektary v Uživatelské příručce), kde je uvedeno číslo popisující propustnost území. 5. Pro uložení do databáze se klikne na ikonku Použít. 42

43 Přiřazení součinitele odtoku k jednotlivým povodím Součinitel odtoku lze přiřadit k povodí převzetím ze vzorového hektaru. Otevře se dialogové okno Dialog povodí (viz Obr. 18) viz kap Editace povodí. Kliknutím na ikonku (Převzít ze vzorového hektaru) se otevře dialogové okno Výběr vzorového hektaru Vybere se odpovídající Vzorový hektar a klikne se na Použít. Součinitel odtoku se přiřadí k danému povodí Přiřazení součinitele odtoku k povodím hromadným zadáním Funkce se použije pro zadání shodného součinitele odtoku pro více povodí současně. Hromadné zadání dat je popsáno v kap Hromadná zadání dat pro povodí 43

44 2.10. Výběrové funkce Při použití výběrových funkcí je vhodné mít vypnutou Tematickou mapu buď v Nastavení prostředí (viz.kap. 2.3), nebo přímo v Tématické mapě (viz kap.2.15), jinak není zřetelně vidět výběr potrubí. Pro další práci, po použití funkce výběru, nezapomenout zrušit výběr 2.11). (viz kap Výběr potrubí Označovat potrubí lze pomocí aktivních módů, použitím SQL, resp. QBE výběrů. Výběrem potrubí se z hlediska databázových relací rozumí nastavení hodnoty vybrano v tabulce potrubi na hodnotu <>0 (nenulovou). Pokud je u libovolného záznamu v tabulce potrubi hodnota vybrano = 0, potom potrubí vybráno není Výběr potrubí pomocí aktivních módů Funkce se použije pro označení úseků, které nemají shodný parametr pro výběr. Označit jeden úsek V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí v rozbalené nabídce Označit jeden úsek Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr jednoho úseku) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Klikne se na vybíraný úsek. Pokud se potřebuje vybrat najednou více samostatných úseků, při dalším výběru úseku se drží klávesa Ctrl nebo Shift. Vybrané jednotlivé úseky lze zobrazit ikonkou v mřížce Dialogu potrubí (viz Obr. 5). Označit větev V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí v rozbalené nabídce Označit větev Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr souvislé větve) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Jako výběr větve se rozumí, výběr všech spojitých potrubí nad daným úsekem, proto pozor na směr toku v potrubí! Pokud se potřebuje vybrat najednou více spojitých větvích, při dalším výběru větve se drží klávesa Ctrl nebo Shift Vybrané jednotlivé úseky lze zobrazit ikonkou v mřížce Dialogu potrubí (viz Obr. 5). Označit mezilehlé úseky V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Potrubí v rozbalené nabídce Označit mezilehlé úseky 44

45 Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr úseků mezi body) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Klikne se v libovolném pořadí na horní šachtu počátečního úseku a na dolní šachtu posledního úseku, který bude označen. Při označování mezilehlých úseků musí být potrubí spojité, proto pozor na směr toku v potrubí! Pokud se potřebuje vybrat najednou více spojitých větvích, při dalším výběru úseků se drží klávesa Ctrl nebo Shift Vybrané jednotlivé úseky lze zobrazit ikonkou v mřížce Dialogu potrubí (viz Obr. 5) Výběr potrubí módem Ohrada Funkce se použije pro označení úseků, které díky umístění lze vybrat ohradou. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Označit ohradou Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr dat ohradou) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Parametry, co bude ohradou vybráno se řídí dle Nastavení prostředí (viz.kap 2.3) Vybrány budou pouze úseky potrubí, resp. povodí, jejichž definice celá leží v grafickém ohraničení Ohradou Ohrada se kreslí klikáním levým tlačítkem myši, uzavření je kliknutím pravým tlačítkem myši. Hranice ohrady se nezvýrazní, ale vybere se potrubí, šachty resp. povodí, jejichž definice je celá v ohradě. Přehled výběru lze zobrazit v mřížce v Dialogu potrubí (viz Obr. 5) pomocí ikonky - Zobrazit výběr Výběr potrubí SQL výběrem Funkce se použije pro označení úseků, které mají shodný parametr pro výběr. Výběr bude proveden po sestavení SQL výběru. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr SQL. Otevře se dialogové okno SQL výběr (viz. Obr. 27) V dialogovém okně se za pomoci rozbalených nabídek pomocných funkcích sestaví SQL výraz. Obr. 27 Dialogové okno SQL výběr - potrubí 45

46 Postup při sestavování SQL výběru: 1. V prvním políčku se vybere z jaké databázové tabulky (sachty, objekty, q_potrubi, povodi) se daný výběr bude dělat. 2. Do velkého bílého okna se napíše SQL výraz, k tomu jsou k výpomoci výrazy po rozbalení pravých bílých oken. Použitý SQL výběr lze slovně vyjádřit jako výběr všech potrubí z tabulky Potrubí, ze sloupce Délka, které splňují podmínku, že jsou kratší než 50 m Výběr potrubí QBE výběrem Funkce se použije pro označení úseků, které mají shodný parametr pro výběr. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr QBE. Otevře se dialogové okno QBE výběr, kde se zvolí dialogové okno Potrubí (viz. Obr. 28) V dialogovém okně se zvolí parametry pro výběr potrubí. Pozor: vyberou se jen úseky dle navolených parametrů, příslušné šachty se nevyberou! Pro dodatečný výběr šachet k vybraným úsekům je napsána SQL funkce (Nástroje Dialog funkcí Spojené SQL funkce) Vybrané jednotlivé úseky lze zobrazit ikonkou v mřížce Dialogu potrubí (viz Obr. 5). Obr. 28 Dialogové okno QBE výběr - potrubí 46

47 Výběr potrubí SQL funkcí Výběr bude proveden na základě sestavení SQL dotazu. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog uživatelských funkcí. Otevře se dialogové okno Uživatelské SQL funkce (viz. Obr. 29) Zvolí se již sestavený SQL dotaz, resp. se vytvoří nový, s ohledem na Strukturu databáze (viz kap Struktura databáze). Vložit nový SQL dotaz Smazat aktuální SQL dotaz. Uložit aktuální SQL dotaz. Postup při vytváření vlastního SQL dotazu: Obr. 29 Dialogové okno pro SQL funce 1. Ikonkou se vloží nový řádek do horního okna. Kliknutím pravým tlačítkem myši do šedého pole se zaktivuje pole a napíše se stručná charakteristika dotazu. Popis se potvrdí Enter na klávesnici. 2. Do spodního okna se napíše SQL dotaz, při dodržení Struktury databáze (viz kap.2.13) 3. Ikonkou se uloží vytvořený SQL dotaz do vaší databáze. Dotaz bude již součástí vašich SQL dotazů, ale při Aktualizaci může dojít k jeho přepsání viz dobrá rada níže: SQL dotazy jsou ukládány do souboru faq_sql.ini. Vzhledem k tomu, že všichni uživatelné nemají práva přepisovat data v instalačních souborech, nemají administrátorská práva, každému uživateli se v prostředí Windows vytvoří adresář, do kterého budou ukládány změny např. doplněné SQL funkce. Při aktualizaci programu, program porovnává oba soubory, tzn. v instalaci a uživatelem modifikované a použije datumově novější soubor. Doporučujeme zálohovat soubor faq_sql.ini do jiného adresáře, po nadefinování dalších sql dotazů, po aktualizaci bude přepsán novějším souborem. Soubory se ukládají do adresáře: C:\Documents and Settings\jméno uživatele\data aplikací\hydronet\ Adresář \Data aplikací\ je skrytý adresář, je možné si jej nechat zobrazit, po povolení zobrazování. (např. v Total Commanderu: Konfigurace Možnosti Zobrazení Zobrazovat skryté a systémové soubory). 47

48 Výběr šachet, objektů Označovat šachty, resp. objekty lze pomocí aktivních módů, použitím SQL, resp. QBE výběrů. Výběrem šachet se z hlediska DB relací rozumí nastavení hodnoty vybrano v tabulce sachty na hodnotu <>0 (nenulovou). Pokud je u libovolného záznamu v tabulce sachty hodnota vybrano = 0, potom šachta vybrána není. Pro další práci, po použití funkce výběru, nezapomenout zrušit výběr 2.11). (viz kap Výběr šachet, resp. objektů pomocí aktivního módu Funkce se použije pro označení šachet, resp. objektů, které nemají shodný parametr pro výběr. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šachty v rozbalené nabídce Označit šachtu. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr jedné šachty) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Pokud je třeba vybrat více šachet, při dalším výběru šachty se drží klávesa Ctrl nebo Shift. Vybrané šachty je možné nechat si zobrazit v mřížce dialogového okna Dialog šachet pomocí ikonky (viz Obr. 7) Výběr šachet, resp. objektů módem Ohrada Funkce se použije pro označení šachet, resp. objektů, které díky umístění lze vybrat ohradou. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Označit ohradou Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr dat ohradou) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Parametry, co bude ohradou vybráno se řídí dle Nastavení prostředí (viz.kap 2.3) Ohrada se kreslí klikáním levým tlačítkem myši, uzavření je kliknutím pravým tlačítkem myši. Hranice ohrady se nezvýrazní, ale vybere se potrubí, šachty resp. povodí, jejichž definice je celá v ohradě. Přehled výběru lze zobrazit v mřížce v Dialogu šachet (viz Obr. 7) pomocí ikonky - Zobrazit výběr. 48

49 Výběr šachet, resp. objektů SQL výběrem Funkce se použije pro označení šachet, resp. objektů, které mají shodný parametr pro výběr. Výběr bude proveden po sestavení SQL výběru. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr SQL. Otevře se dialogové okno SQL výběr (viz. Obr. 30) V dialogovém okně se za pomoci rozbalených nabídek pomocných funkcích sestaví SQL výraz. Obr. 30 Dialogové okno SQL výběr - šachty Postup při sestavování SQL výběru: 1. V prvním políčku se vybere z jaké databázové tabulky (sachty, objekty, q_potrubi, povodi) se daný výběr bude dělat. 2. Do velkého bílého okna se napíše SQL výraz, k tomu jsou k výpomoci výrazy po rozbalení pravých bílých oken. Použitý SQL výběr lze slovně vyjádřit jako Výběr všech šachet z tabulky Šachty, ze sloupce Jméno, které splňují podmínku, že začínají na písmena FK_. Výraz like vyjadřuje výběr všech, které splňují danou podmínku, jestliže se napíše =, bude vybrán pouze ten jeden, který splní podmínku. Opak k danému výrazu je not like. Hvězdička * za podmínkou vyjadřuje, že budou vypsána všechna data začínající v naznačeném případě na FK_ s libovolným dokončením podmínky. Jestliže se * nenapíše, budou se hledat pouze data splňující daný výraz. 49

50 Výběr šachet, resp. objektů QBE výběrem Funkce se použije pro šachet, resp. objektů, které mají shodný parametr pro výběr. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr QBE. Otevře se dialogové okno QBE výběr, kde se zvolí dialogové okno Šachty, objekty (viz.obr. 31). V dialogovém okně se zvolí parametry pro výběr šachet, resp. objektů. Vybrané šachty lze zobrazit ikonkou v mřížce Dialogu šachet (viz Obr. 7). Obr. 31 Dialogové okno QBE výběr - šachty 50

51 Výběr šachet SQL funkcí Výběr bude proveden na základě sestavení SQL dotazu. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog uživatelských funkcí. Otevře se dialogové okno Uživatelské SQL funkce (viz. Obr. 32) Zvolí se již sestavený SQL dotaz, resp. se vytvoří nový, s ohledem na Strukturu databáze (viz kap Struktura databáze). Vložit nový SQL dotaz Smazat aktuální SQL dotaz. Uložit aktuální SQL dotaz. Obr. 32 Dialogové okno pro SQL funce Postup při vytváření vlastního SQL dotazu: Ikonkou se vloží nový řádek do horního okna. Kliknutím pravým tlačítkem myši do šedého pole se zaktivuje pole a napíše se stručná charakteristika dotazu. Popis se potvrdí Enter na klávesnici. 1. Do spodního okna se napíše SQL dotaz, při dodržení Struktury databáze (viz kap.2.13) 2. SQL dotaz pro výběr šachty dle typu zní: UPDATE sachty set vybrano=-1 where typ=140. Číslo typu je vlastně numerická hodnota v Editoru stylu značek (Moduly Editor stylu značek), pro typ šachty, objektu v databázi. 3. Ikonkou se uloží vytvořený SQL dotaz do vaší databáze. Dotaz bude již součástí vašich SQL dotazů, ale při Aktualizaci může dojít k jeho přepsání viz dobrá rada níže: 51

52 SQL dotazy jsou ukládány do souboru faq_sql.ini. Vzhledem k tomu, že všichni uživatelné nemají práva přepisovat data v instalačních souborech, nemají administrátorská práva, každému uživateli se v prostředí Windows vytvoří adresář, do kterého budou ukládány změny např. doplněné SQL funkce. Při aktualizaci programu, program porovnává oba soubory, tzn. v instalaci a uživatelem modifikovaný a uložený a použije datumově novější soubor. Doporučujeme zálohovat soubor faq_sql.ini do jiného adresáře, po nadefinování dalších SQL dotazů, po aktualizaci bude přepsán datumově novějším souborem. Soubory se většinou ukládají do adresáře: C:\Documents and Settings\jméno uživatele\data aplikací\hydronet\ Adresář \Data aplikací\ je skrytý adresář, je možné si jej nechat zobrazit, po povolení zobrazování. (např. v Total Commanderu: Konfigurace Možnosti Zobrazení Zobrazovat skryté a systémové soubory). 52

53 Výběr povodí Označovat povodí lze pomocí aktivních módů, použitím SQL, resp. QBE výběrů. Výběrem povodí se z hlediska databázových relací rozumí nastavení hodnoty vybrano v tabulce povodi na hodnotu <>0 (nenulovou). Pokud je u libovolného záznamu v tabulce povodi hodnota vybrano = 0, potom povodí vybráno není. Pro další práci, po použití funkce výběru, nezapomenout zrušit výběr 2.11). (viz kap Výběr povodí pomocí aktivního módu Funkce se použije pro označení povodí, které nemají shodný parametr pro výběr. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Povodí v rozbalené nabídce Označit povodí. Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr jednoho povodí) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Pokud je třeba vybrat více povodí, při dalším výběru se drží klávesa Ctrl nebo Shift. Vybraná povodí je možné nechat si zobrazit v mřížce dialogového okna Dialog povodí pomocí ikonky (viz Obr. 18) Výběr povodí módem Ohrada Funkce se použije pro označení povodí, které díky umístění lze vybrat ohradou. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Označit ohradou Variantní řešení: Aktivovat mód lze kliknutím na ikonku (Výběr dat ohradou) na nástrojové liště (viz kap. 2.4 Panely nástrojů) Parametry, co bude ohradou vybráno se řídí dle Nastavení prostředí (viz.kap 2.3) Vybrány budou pouze povodí, jejichž definice celá leží v grafickém ohraničení Ohradou Ohrada se kreslí klikáním levým tlačítkem myši, uzavření je kliknutím pravým tlačítkem myši. Hranice ohrady se nezvýrazní, ale vybere se potrubí, šachty resp. povodí, jejichž definice je celá v ohradě. Přehled výběru lze zobrazit v mřížce v Dialog povodí (viz Obr. 18) pomocí ikonky - Zobrazit výběr Výběr povodí SQL výběrem Funkce se použije pro označení povodí, které mají shodný parametr pro výběr. Výběr bude proveden po sestavení SQL výběru. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr SQL. Otevře se dialogové okno SQL výběr (viz. Obr. 33) 53

54 V dialogovém okně se za pomoci rozbalených nabídek pomocných funkcích sestaví SQL výraz. Obr. 33 Dialogové okno SQL výběr - povodí Postup při sestavování SQL výběru: 1. V prvním políčku se vybere z jaké databázové tabulky (sachty, objekty, q_potrubi, povodi) se daný výběr bude dělat. 2. Do velkého bílého okna se napíše SQL výraz, k tomu jsou k výpomoci výrazy po rozbalení pravých bílých oken Výběr povodí QBE výběrem Funkce se použije pro označení povodí, které mají shodný parametr pro výběr. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr QBE. Otevře se dialogové okno QBE výběr, kde se zvolí dialogové okno Povodí (viz. Obr. 34). V dialogovém okně se zvolí parametry pro výběr povodí. Vybraná povodí lze zobrazit ikonkou v mřížce Dialogu povodí (viz Obr. 18) Obr. 34 Dialogové okno QBE výběr - povodí 54

55 Výběr povodí SQL funkcí Výběr bude proveden na základě sestavení SQL dotazu. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog uživatelských funkcí. Otevře se dialogové okno Uživatelské SQL funkce (viz.obr. 35) Zvolí se již sestavený SQL dotaz, resp. se vytvoří nový, s ohledem na Strukturu databáze (viz kap Struktura databáze). Vložit nový SQL dotaz Smazat aktuální SQL dotaz. Uložit aktuální SQL dotaz. Postup při vytváření vlastního SQL dotazu: Obr. 35 Dialogové okno pro SQL funce 1. Ikonkou se vloží nový řádek do horního okna. Kliknutím pravým tlačítkem myši do šedého pole se zaktivuje pole a napíše se stručná charakteristika dotazu. Popis se potvrdí Enter na klávesnici. 2. Do spodního okna se napíše SQL dotaz, při dodržení Struktury databáze (viz kap.2.13) 3. Ikonkou se uloží vytvořený SQL dotaz do vaší databáze. Dotaz bude již součástí vašich SQL dotazů, ale při Aktualizaci může dojít k jeho přepsání viz dobrá rada níže: SQL dotazy jsou ukládány do souboru faq_sql.ini. Vzhledem k tomu, že všichni uživatelné nemají práva přepisovat data v instalačních souborech, nemají administrátorská práva, každému uživateli se v prostředí Windows vytvoří adresář, do kterého budou ukládány změny např. doplněné SQL funkce. Při aktualizaci programu, program porovnává oba soubory, tzn. v instalaci a uživatelem modifikované a použije datumově novější soubor. Doporučujeme zálohovat soubor faq_sql.ini do jiného adresáře, po nadefinování dalších sql dotazů, po aktualizaci bude přepsán novějším souborem. Soubory se ukládají do adresáře: C:\Documents and Settings\jméno uživatele\data aplikací\hydronet\ Adresář \Data aplikací\ je skrytý adresář, je možné si jej nechat zobrazit, po povolení zobrazování. (např. v Total Commanderu: Konfigurace Možnosti Zobrazení Zobrazovat skryté a systémové soubory). 55

56 Výběr stoky Označovat stoku lze QBE výběrem. Výběrem potrubí se z hlediska DB relací rozumí nastavení hodnoty vybrano v tabulce potrubi na hodnotu <>0 (nenulovou). Pokud je u libovolného záznamu v tabulce potrubi hodnota vybrano = 0, potom potrubí vybráno není Výběr stoky QBE výběrem V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Výběr QBE. Otevře se dialogové okno QBE výběr, kde se zvolí dialogové okno Stoky (viz.obr. 36) V dialogovém okně se zvolí jméno stoky. Pozor: vyberou se jen úseky z definice stoky, příslušné šachty se nevyberou! Pro dodatečný výběr šachet k vybraným úsekům je napsána SQL funkce (Nástroje Dialog funkcí Spojené SQL funkce) Vybrané jednotlivé úseky lze zobrazit ikonkou v mřížce Dialogu potrubí (viz Obr. 5). Obr. 36 Dialogové okno QBE výběr - stoky 56

57 2.11. Zrušit výběr Zrušením výběru se z hlediska databázových relací rozumí nastavení hodnoty vybrano v příslušné tabulce na 0 (nula). V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Zrušit výběr. Variantní řešení: Kliknutím na ikonku (Zrušit výběr) na panelu nástrojů (viz kap. 2.4 Panely nástrojů) Smazat výběr Kliknutím na ikonku (Smazat data ve výběru) na panelu nástrojů (viz kap. 2.4 Panely nástrojů) se otevře dialogové okno Pozor, jestli opravdu má dojít ke smazání dat ve výběru. V této verzi programu není funkce Zpět (UNDO/REDO) k dispozici!! Data budou vymazána z databáze Struktura databáze Pro sestavení SQL dotazu je nutné znát jméno tabulky a jméno atributu, jak je definován v databázi. V hlavní nabídce menu, v rozbalené nabídce Nápověda, se zvolí položka Struktura databáze. Otevře se dialogové okno Struktura databáze (viz. Obr. 37), kde se najde přesná definice parametru. Obr. 37 Struktura databáze 57

58 2.14. Hromadná zadání Hromadná zadání topologických dat Funkce nabízí hromadné přiřazení dat do vybraných úseků, resp. do celé stoky, po jejím nadefinování (viz kap Definice stok). Vyberou se úseky, šachty, resp. objekty ke kterým se budou přiřazovat shodná data (viz kap Výběrové funkce). V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Hromadná zadání. Otevře se dialogové okno Dialog hromadných zadání, kde se zvolí dialogové okno Topologická data (viz.obr. 38). V dialogovém okně se vyplní požadované údaje. Klikne se na Použít, data se přiřadí k vybraným úsekům, resp. stoce. Pro další práci nezapomenout zrušit výběr (viz kap Zrušit výběr). Tlačítko zobrazí dialogové okno pro výběr příslušného parametru z databáze. Obr. 38 Dialogové okno Hromadná zadání Topologie 58

59 Hromadná zadání dat pro povodí Funkce nabízí hromadné přiřazení dat do vybraných povodí, resp. stok. Vyberou se povodí,resp.stoky ke kterým se budou přiřazovat shodná data (viz 2.10 Výběrové funkce). V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Hromadná zadání. Otevře se dialogové okno Dialog hromadných zadání, kde se zvolí dialogové okno Data povodí (viz.obr. 39). V dialogovém okně se vyplní požadované údaje. Klikne se na Použít, data se přiřadí k vybraným povodím. Pro další práci nezapomenout zrušit výběr (viz kap Zrušit výběr). Obr Dialogové okno Hromadná zadání Povodí 59

60 Hromadné vyplnění popisek Funkce nabízí hromadné vyplnění popisek do všech záznamů, resp. do výběrů. Vyberou se šachty, potrubí, resp. povodí ke kterým se budou přiřazovat shodná data (viz 2.10 Výběrové funkce). V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Hromadná zadání. Otevře se dialogové okno Dialog hromadných zadání, kde se zvolí dialogové okno Vyplnění popisek (viz.obr. 40). V dialogovém okně se vyplní požadované údaje. Obr Dialogové okno Hromadná zadání Vyplnění popisek Příklad 1: Jak hromadně zadat do výběru potrubí, aby popis šachet byl shodný s jménem šachty, s přidáním písmene S_ (viz Obr. 40). Po nadefinování se stiskne ikonka Použít. Příklad 2: Jak hromadně zadat do Horního popisu potrubí profil materiálu: 1. Vybere se zda popis bude použit pro všechny záznamy, resp. jen pro výběr. 2. Zvolí se k čemu popis náleží. V našem příkladu potrubi horni. 3. Zvolí se z jaké tabulky se data budou používat. V našem případě je zdrojová tabulka profily, sloupec nazev. 4. Po zaškrtnutí kolonky Propojení tabulek se navolí v našem případě id_profil z Tabulky potrubí odpovídá id z tabulky profily. 5. Stiskne se ikonka Použít. 60

61 Pojmenování šachet podle definice stok Ve Vnitřních funkcí HYDRONetu (Nástroje Dialog funkcí, viz. Obr. 41) je vytvořena funkce Pojmenování šachet, která přejmenovává šachty podle seznamu definice stok nové jméno je zapsáno jen do popisu šachty v Dialogu šachet (viz Obr. 7). Pro načtení pojmenováni se klikne na Nové načtení aktuálních dat. Kromě popisu šachet funkce popíše i úseky potrubí, jako horní popis potrubí v Dialogu potrubí (viz Obr. 5 ) ve tvaru popis dolní šachty popis horní šachty. Pro přejmenování Jména šachty podle Popisu v Dialogu šachet (viz Obr. 7) se napíše SQL dotaz: UPDATE sachty SET jmeno=popis (Nástroje Dialog uživatelských funkcí, viz kap v Uživatelské příručce) Princip funkce: 1. definice stok jsou seřazeny za sebe podle řádu (kmenová stoka, stoky I. řádu, stoky II. řádu, atd.). Označení musí být dodrženo, jinak šachty nebudou pojmenovány. Kmenová stoka I. řádu II. řádu III. řádu IV. řádu Označení stoky BA1, BA2 AA, AB BA, BB AA1, AA2 AB1, AB2 BA1, BA2 BB1, BB2 AA1-1, AA1-2 AA2-1, AA2-2 AB1-1, AB1-2 AB2-1, AB2-2 AA1-1-1, AA1-1-2 AA1-2-1, AA1-2-2 AA2-1-1, AA šachty jsou přejmenovány (jen do popisu šachty) dle následujícího klíče: 4 místné označení šachty každá kmenová stoka má svůj číselný kód, ze kterého vychází číslování jednotlivých šachet 1XXX označení šachet v kmenové stoce A 2XXX označení šachet v kmenové stoce B 3XXX označení šachet v kmenové stoce C šachty jsou číslovány vzestupně od zaústění do jiné kmenové stoky 3. označení fiktivních šachet na 2. místě je číslo 9 19XX označení fiktivních šachet v kmenové stoce A 29XX označení fiktivních šachet v kmenové stoce B 39XX označení fiktivních šachet v kmenové stoce C 4. značení šachet na odlehčovacích stokách (končí výustí) a na dešťových stokách (typ úseku: gravitační-dešťová v Dialogu potrubí, viz. Obr. 5) na 2. místě je číslo 8 odlehčovací stoky musí být pojmenovány jako stoky I.řádu další kmenová stoky 61

62 (řetězec pojmenování nesmí být přerušen, jinak šachty nebudou pojmenovány) 18XX označení šachet na dešťové stoce patřící ke kmenové stoce A 28XX označení šachet na dešťové stoce patřící ke kmenové stoce B Obr. 41 Dialogové okno Vnitřní funkce HYDRONetu 62

63 2.15. Tématická mapa Tématická mapa slouží k vytvoření mapy dle vlastních požadavků a parametrů. Tématická mapa může být vytvořena z individuálních hodnot nebo z rozsahu hodnot dle počtu tříd. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Tématická mapa. Obr. 42 Tématické mapa z individuálních hodnot Založit novou tématickou mapu. Smazat aktuální tématickou mapu.. Načíst definici tématické mapy ve formátu *.txt Uložit definici tématické mapy ve formátu *.txt. Přidat do popisky výsledky agregačních funkcí nad daty v databázi, přidat text do popisky. Barevné rozpětí zobrazení: Počáteční barva / Koncová barva / Změnit rozložení. 63

64 Postup při založení Tématické mapy 1. V dialogovém okně Tématická mapa se založí ikonkou Nové téma. 2. Ve střední části tabulky se vyplní Název (aby se Název zapsal do databáze, klikne se do jiného políčka), zvolí se tabulka, ze které se Tématická mapa bude vytvářet. Vybrat se může tabulka Šachty, Potrubí, resp.povodí. 3. V okně Hodnota ve sloupci se vybere parametr, který se bude zobrazovat. 4. V okně Typ téma se zvolí, jestli se bude volit Individuální hodnoty (pro zobrazení - typ šachty, potrubí, materiál), resp. rozsah hodnot (např. při zobrazování sklonu potrubí, profilů) s určeným počtem tříd, tzn. počtem zobrazovaných intervalů. Interval rozsahu je možné libovolně měnit (hodnoty se mění od posledního řádku k prvnímu řádku). 5. Barevné rozpětí udává, jakou barevnou škálou budou jednotlivé hodnoty znázorněny. Rozpětí se dá libovolně měnit. Barevné zobrazení a tloušťka čáry každého parametru lze jednotlivě změnit, kdy se po kliknutí na barevný obdélník ( úsečku) v pravém okně otevře okno Změna nastavení kreslícího pera a Dialogové okno Barva (viz. Obr. 15). 6. Bílý obdélník v pravém okně je popisové pole = text, který bude použit v legendě při tisku tématické mapy. Čísla u typu šachet odpovídají číselnému ID v Editoru stylu značek (Moduly Editor stylu značek). Obdélník je po dvojkliku pravým tlačítkem myši editovatelný, aby se nový text uložil do databáze, je nutné stisknout tlačítko Enter / Return na klávesnici. 7. Vyplnění popisky - zobrazí zvolený parametr: Průměrnou hodnotu (Avg), Počet daného parametru (Count), Minimum (Min), Maximum (Max), Sumarizaci (Sum). Nebo lze přidat jen text zaškrtnutím Přidat ke stávající popisce a Přidat text Po zvolení se klikne na ikonku, daná volba nebo text se zobrazí v obdélníku. 8. Po nadefinování všech parametrů Tématické mapy, se zaškrtne v levém bílém okně její zobrazení. 9. Tématická mapa se zobrazí, resp. nezobrazí dle nadefinování v Zobrazení (viz.kap. 2.3). Při zobrazení je nutné mít vypnuté zobrazení stok, jinak není vidět barevné rozlišení tématické mapy. Aby došlo k aktualizaci zobrazení opravených dat, je nutné zobrazení dané mapy vypnout a znovu zapnout. Veškeré změny v definování Tématické mapy se dělají při vypnutém zobrazení, v opačném případě se změny v databázi předávají do grafického okna při jakékoliv úpravě. 64

65 2.16. Podélný profil stoky, výběru Zobrazení podélného profilu stoky, výběru Funkce zobrazí podélný profil nadefinované stoky (viz kap Definice stok), resp. výběru úseků stoky (viz kap Výběr potrubí). V hlavní nabídce menu, v rozbalené nabídce Zobrazení, se zvolí položka Podélný profil stoky. Pro zobrazení výběru se klikne na ikonku (podélný profil výběru) na nástrojové liště (viz kap. 2.4 Panely nástrojů). Klikne se levým tlačítkem myši na stoku, resp. výběr stoky jejíž podélný profil se bude zobrazovat. Otevře se dialogové okno Podélný profil stoky (viz. Obr. 43) Kliknutím na šachtu se otevře Dialog šachet (viz Obr. 7) Dialog potrubí (viz Obr. 5) se otevře po kliknutí na úsek, ale musí se držet Shift. Enter/ Return zobrazí podélný profil v maximálním měřítku. Zoomovat, resp. posouvat podélný profil, lze kolečkem myši, jeho otáčením, resp. zatlačením nebo kurzorovými šipkami. Okno musí být aktivní! Při nájezdu kurzorovou šipkou na šachtu, na potrubí (držením Shift nebo Ctrl) se v levém dolním rohu okna zobrazují informace o šachtě, resp. o úseku. Hladina v potrubí bude zobrazena až po spuštění výpočtu (viz kap. 2.19) nebo po načtení výsledkových souborů z modelu (viz Příručka Modul BOBO). Obr. 43 Podélný profil stoky Převede do programu / Podélný profil Kanalizace Ikonka uloží do schránky ve formě obrázku Posun nivelety Vyrovnání sklonu Zadání jednotného sklonu 65

66 Vyrovnání sklonu proti proudu směrem vzhůru Vyrovnání sklonu po proudu směrem vzhůru Výškový posun stoky Editace podélného profilu Funkce umožňují interpolaci chybějících hloubek šachet (vyrovnat sklon), zadat jednotný sklon v potrubí, posun nivelety šachty a potrubí a celkový posun stoky, resp. výběru Vyrovnat sklon v podélném profilu (interpolace úseků) Funkce interpoluje kóty dna šachet (vyrovnává sklon) na základě kót v předcházející a následné šachtě. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 44), se klikne na ikonku (Vyrovnat sklon). Vybere se úsek v kterém se bude interpolovat (vyrovnávat sklon) o V rolovací menu u každého staničení o Zaškrtnutím staničení a následným jeho označením v grafickém okně Kliknutím na Použít se sklon vyrovná a nová kóta dna v příslušné šachtě, resp. šachtách se uloží do databáze. Pozor: Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici! Obr. 44 Podélný profil Vyrovnat sklon 66

67 Zadat vyrovnávací sklon v podélném profilu Vyrovnání sklonu proti proudu vzhůru Funkce upravuje sklon potrubí na zvolený jednotný sklon, a to ve vybraných úsecích od dolní šachty směrem vzhůru, tzn. proti proudu. Kóta dna dolní šachty se nezmění. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 45), se klikne na ikonku (Vyrovnání sklonu proti proudu vzhůru). Vybere se úsek v kterém se bude vyrovnávat sklon o V rolovací menu u každého staničení o Zaškrtnutím staničení a následným jeho označením v grafickém okně Zadá se jednotný sklon v. Kliknutím na Použít se sklon vyrovná a nová kóta dna v příslušné šachtě, resp. šachtách se uloží do databáze. Kóta dna dolní šachty se nezmění. Pozor: Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici! Obr. 45 Podélný profil Vyrovnání sklonu proti proudu vzhůru 67

68 Vyrovnání sklonu po proudu dolů Funkce upravuje sklon potrubí na zvolený jednotný sklon, a to ve vybraných úsecích od horní šachty směrem dolů, tzn. po proudu. Kóta dna horní šachty se nezmění. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 46), se klikne na ikonku (Vyrovnání sklonu po proudu dolů). Vybere se úsek v kterém se bude vyrovnávat sklon o V rolovací menu u každého staničení o Zaškrtnutím staničení a následným jeho označením v grafickém okně Zadá se jednotný sklon v. Kliknutím na Použít se sklon vyrovná a nová kóta dna v příslušné šachtě, resp. šachtách se uloží do databáze. Kóta dna horní šachty se nezmění. Pozor: Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici! Obr. 46 Podélný profil Vyrovnání sklonu po proudu dolů 68

69 Posun nivelety v podélném profilu Funkce posouvá niveletu šachty (kótu dna), resp. posouvá napojení potrubí do šachty (udělá spadiště). Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 47), se klikne na ikonku (Posun nivelety). Při posun dna šachty se drží levé tlačítko myši a niveleta dna se posune Při posunu napojení potrubí do šachty se při posunu musí držet Shift nebo Ctrl Při nájezdu kurzorovou šipkou na šachtu, na potrubí (držením Shift nebo Ctrl) se v levém dolním rohu okna zobrazují informace o šachtě, resp. o úseku. Nové kóty dna a napojení se automaticky zapíší do databáze Mód se zruší Esc. Pozor: Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici! Obr. 47 Podélný profil Posun nivelety u šachty Obr. 48 Podélný profil Posun nivelety u potrubí 69

70 Zadat jednotný sklon v podélném profilu Funkce změní sklon potrubí na zvolený jednotný sklon od dolní šachty k horní šachtě, v dolní šachtě napojí potrubí dle zadání, neboli navrhne spadiště. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 49), se klikne na ikonku (Zadat jednotný sklon). Vybere se úsek v kterém se bude zadávat jednotný sklon o V rolovací menu u každého staničení o Zaškrtnutím staničení a následným jeho označením v grafickém okně Zadá se jednotný sklon v a hloubka napojení potrubí v dolní šachtě Kliknutím na Použít se sklon vyrovná a nová kóta dna v příslušných šachtách, včetně dolního napojení v úseku se uloží do databáze Pozor: Princip kroků zpět (UNDO / REDO) není v současné verzi k dispozici! Obr. 49 Podélný profil Jednotný sklon 70

71 Výškový posun stoky, výběru v podélném profilu Funkce posouvá celou stoku, resp. výběr o zadanou hodnotu. Pozor o danou hodnotu se posouvá i kóta terénu. Funkce se použije hlavně při převodu dat ze souřadnicového systému Jadran do systému Balt po vyrovnání. Obr. 50 Podélný profil stoky Výškový posun 71

72 Tisk podélného profilu Nezapomenout nechat přepočítat skutečný sklon a délku potrubí ikonkou v Dialogu potrubí (viz. Obr. 5) Tisk podélného profilu v programu Podélný profil kanalizace Program Podélný profil kanalizace je další produkt skupiny programů. Jestliže daný program není nainstalován, Podélný profil stoky je zobrazen v programu Internet Explorer ve formátu *.xml. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 43), se klikne na ikonku (Do programu Podélný profil kanalizace). Zobrazený podélný profil se otevře v programu Podélný profil kanalizace, odkud se vytiskne. Hromadný export podélných profilů Nástroje Hromadný export podélných profilů stok exportuje a ukládá definice stok ve tvaru *:sxml do shodného adresáře, ve kterém je uložen aktuální projekt. Uložené soubory lze pak otevřít v programu Podélný profil kanalizace Uložení definice do schránky Funkce uloží definici podélného profilu do paměti počítače ve formátu Enhanced meta file a následně je jej možné vložit do jiného programu, např. Word, Excel. Zobrazí se podélný profil stoky, resp. výběru úseků stoky (viz kap Zobrazení podélného profilu stoky). V nabídkovém menu v dialogovém okně Podélný profil stoky (viz. Obr. 43), se klikne na ikonku (Do schránky). Funkcí Ctrl V,Shift Insert se vloží zobrazený podélný profil do jiného programu, odkud je jej možné při absenci programu Podélný profil kanalizace vytisknout jako schéma. 72

73 2.17. Uložení souboru Aktuální zobrazení lze uložit Do schránky, resp. Uložit výběr jako. Veškeré změny jsou automaticky zapisovány do databáze aktuálního projektu Uložit do schránky Funkce ukládá aktuální zobrazení projektu do paměti ve formě Enhanced meta file a lze jej dále vložit do jiného programu (např. Word, Excel),. V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Do schránky. Funkcí Ctrl V, Shift Insert (vložit) se aktuální zobrazení vloží do jiného programu. Obr. 51 Ukázka vložení módem Do schránky Uložit výběr jako Funkce ukládá výběr dat z databáze jako novou databázi (*hdb). Touto funkcí, bez označení výběru, se nedá ukládat aktivní projekt pod jiným jménem (uložit jako )! Veškeré změny jsou zapisovány přímo do databáze. Přejmenování je možné pouze ve Správci souborů. Provede se výběr dat (viz. Kap Výběrové funkce). Potrubí musí být vybráno včetně šachet, resp. objektů! V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Uložit výběr jako. Otevře se dialogové okno Uložení vybrané části projektu, kde se zvolí cesta a název ukládaného výběrového souboru. O cestě uložení souboru informuje Zpráva Výběrová data budou uložena včetně Kladu listů sestav (viz kap. 2.20), Podkladových map (viz kap. 2.7), definice profilů, dešťů, materiálů, vzorových hektarů, šablon Funkce je popsána v kap Uložit výběr jako v Uživatelské příručce. 73

74 2.18. Export dat Funkce exportuje definice šachet, potrubí, povodí do zvoleného formátu. V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Export. Otevře se dialogové okno Export dat, kde se zvolí cesta, název a formát exportovaných dat. Data je možné exportovat do formátů pro program MOUSE (*.UND,.HGF), vektorových souborů (*.DXF) do MapInfo souborů (*.TAB, *.MIF), ESRI Shape file souborů (*.SHP) a do textových souborů (*.CSV). Funkce je popsána v kap Export v Uživatelské příručce. 74

75 2.19. Výpočet Funkce slouží k výpočtu stokolové sítě racionální metodou podle navolených definic a zobrazení vypočtených hodnot. Co všechno musí být nastaveno pro spuštění výpočtu: 1. Pro každý úsek potrubí v Dialogu potrubí (viz. Obr. 5) Profil Materiál Sklon definován z výškových kót dna šachet v Dialogu šachet (viz. Obr. 7) nebo jako horní, dolní napojení potrubí (Nezapomenout nechat přepočítat skutečný sklon a délku potrubí ikonkou v Dialogu potrubí) Typ úseku a. Pokud je typ definován jako současný stav (jednotná, splašková, dešťová), výpočet provede jen posouzení stokové sítě b. Pokud je typ definován jako výhledový stav (jednotná výhled, splašková výhled, dešťová výhled), výpočet provede optimální návrh profilu dle vypočítaného průtoku. Profil potrubí je brán z Editoru přednastavených hodnot (viz. kap ) 2. Pro každé povodí v Dialogu povodí (viz Obr. 18) Plocha Počet obyvatel Koeficient odtoku Retence Povodí musí být připojeno k úsekům viz kap nastavení výpočtu (viz kap ) 4. zvolený zatěžovací déšť (viz kap ) 75

76 Nastavení výpočtu V dialogových oknech se nadefinují parametry pro výpočet stokové sítě. V hlavní nabídce menu, v rozbalené nabídce Výpočet, se zvolí položka Nastavení. Otevře se dialogové okno Nastavení výpočtu (viz Obr. 52), kde se nadefinují parametry výpočtu. Bílá políčka jsou po dvojkliku levý tlačítkem myši editovatelná. Nová hodnota se potvrdí stisknutím Enter/Return na klávesnici. Ve žlutých políčkách jsou přednastavené hodnoty viz. Editor databáze přednastavených hodnot v kap Funkce je popsána v kap Nastavení v Uživatelské příručce. Obr. 52 Dialogové okno Nastavení výpočtu 76

77 Definování Zatěžovacího deště Součástí programu je přednastavená databáze zatěžovacích dešťů nebo je možné vložit novou definici zatěžovacího deště. V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Databáze dešťů. Otevře se dialogové okno Zatěžovací deště (viz Obr. 53), kde se zvolí daný déšť, resp. vloží nový. Pro Výpočet musí být v tabulce alespoň jeden záznam a navíc musí být jeden záznam zaškrtnutý, jako vyhovující déšť pro výpočet. Obr. 53 Zatěžovací deště 77

78 Editor přednastavených hodnot pro výpočet Funkce se použije pro kontrolu a informaci o přednastavených hodnotách v databázi. Při vytvoření nového projektu jsou data z této databáze převedena do nově založeného projektu. Tímto lze nadefinovat oblíbené seznamy materiálů, profilů, dešťů i běžně používané hodnoty pro výpočet. V hlavní nabídce menu, v rozbalené nabídce Nástroje, se zvolí položka Dialog funkcí, otevře se dialogové okno Další funkce (viz Obr. 41), v nabídce se zvolí položka Editor databáze přednastavených hodnot. Klikne se na Použít. Otevře se dialogové okno Editor databáze: default.dat (viz Obr. 54) Otevřou se dialogová okna s přednastavenými daty Spustit výpočet Obr. 54 Editor databáze: default.dat Po nadefinování všech parametrů se spustí Výpočet pro výpočet kanalizační sítě. V hlavní nabídce menu, v rozbalené nabídce Výpočet, se zvolí položka Spustit výpočet. Otevře se dialogové okno Pozor, spuštění funkce (viz. Obr. 55), po kliknutí na Ano se spustí výpočet. Po ukončení výpočtu se někdy objeví dialogové okno Varování, že soubor Error.log není prázdný. Ne vždy je to chybou při výpočtu, v souboru mohou být uloženy chyby v programu, resp. z práci v programu. Obr. 55 Dialogové okno pro spuštění výpočtu 78

79 Zobrazit výsledky výpočtu v úsecích Po provedení výpočtu se zobrazí vypočtené hodnoty v tabulce. Výsledky se mohou zobrazovat pro jednotlivé úseky nebo v objektech. V hlavní nabídce menu, v rozbalené nabídce Výpočet, se zvolí položka Zobrazit výsledky v úsecích Otevře se dialogové okno Dialog výsledků (viz. Obr. 56) Zobrazení výsledků všech, nebo jen pro výběr nebo pro jednotlivé stoky Označený řádek v tabulce se zvýrazní v grafickém okně Obr. 56 Zobrazení výsledků v úsecích Vysvětlení jednotlivých písmen ve sloupci Poznámka v Dialogu výsledků (viz. Obr. 56) Barevné zvýraznění výsledků V Dialogu výsledků (viz. Obr. 56) jsou barevně zvýrazněny hodnoty (přetížení úseku), které překračují limitní hodnoty. Barva a pravidla zobrazení jsou nadefinována v souboru hlavicky_vysledku_porovnani.xml (viz. Obr. 57) Jestliže Qskut > 1.05 * Qkap číslo je červené (označení barvy 255;0;0) Jestliže vskut > vkap číslo je modré (označení barvy 0;0;255) Jestliže vskut>5 číslo je červené (označení barvy 255;0;0) 79

80 Obr. 57 Soubor hlavicky_vysledku_porovnani.xml Vzhledem k tomu, že všichni uživatelné nemají práva přepisovat data v instalačních souborech, nemají administrátorská práva, každému uživateli se v prostředí Windows vytvoří adresář, se soubory, které je možné upravovat. Při aktualizaci programu, program porovnává oba soubory, tzn. v instalaci a uživatelem modifikované a použije datumově novější soubor. Soubor je v adresáři: C:\Documents and Settings\jméno uživatele\data aplikací\hydronet\ Adresář \Data aplikací\ je skrytý adresář, je možné si jej nechat zobrazit, po povolení zobrazování. (např. v Total Commanderu: Konfigurace Možnosti Zobrazení Zobrazovat skryté a systémové soubory). 80

81 Výsledková hlavička mřížky V programu je nadefinována Základní výsledková hlavička mřížky. Pro zobrazení jiných výsledných hodnot je možné vytvoření jiných hlaviček, nebo načíst další definice uložené v instalačním balíčku HYDRONet3. Ikonka otevře dialogové okno Tvorba hlavičky výsledkové mřížky (viz. Obr. 58), kde se pomocí ikonek a navolí parametry, které se budou ve výsledkové mřížce zobrazovat. o Do spodního obdélníku se napíše název mřížky. o Pokud je potřeba, zvolí se jiný formát zobrazované položky. o Po nadefinování všech položek se klikne na Použít. Ikonka otevře dialogové okno Úprava hlavičky výsledkové mřížky (viz. Obr. 59) pro úpravu aktuální mřížky. Ikonka ukládá definici vytvořené výsledkové mřížky ve formátu *.txt. Ikonka načítá uložené definice výsledkové mřížky. V instalačním balíčku HNET3 jsou uloženy výsledkové hlavičky mřížky (viz. Obr. 60) detailní výpočet a pro Tabulky charakteristik (viz kap ) Ikonka maže definici hlavičky. Přidat do seznamu Odebrat ze seznamu Formát zobrazení dat Obr. 58 Dialogové okno Tvorba hlavičky 81

82 Obr. 59 Dialogové okno Úprava výsledkové mřížky Obr. 60 Uložené výsledkové hlavičky 82

83 Uložení výsledků výpočtu Vypočtené výsledky je možné převést do programu MS Excel, nebo uložit do schránky ve formátu tabulky. Ikonka ukládá výsledkovou tabulku do programu MS Excel. Poznámka: Ikonka daný soubor sama založí a uloží do shodného adresáře, jako aktuální soubor HYDRONet3, pod názvem název projektu_název hlavičky.xls. Otevření souboru s vloženými výsledky je časově úměrné množství ukládaných dat. Ikonka ukládá mřížku do schránky ve formátu tabulky, která se funkcí Ctrl V nebo Shift Insert může vložit do programu MS Word: id H.Š. D.Š. Profil Stoka Qkap (l/s) Vkap (m/s) Qskut (l/s) Vskut (m/s) Hskut h (m) Poznámka 5 S5 S6 DN400 A S4 S5 DN300 A S3 S4 DN300 A S2 S3 DN300 A S1 S2 DN300 A Tabulky charakteristik Tabulky charakteristik jsou výstupní tabulky v programu MS Excel, kde jsou přehledně, pro každou stoku, vypsány dané charakteristiky a barevně zvýrazněný překročené hodnoty. Pro jednotnou strukturu výstupů je v instalačním balíčku programu nadefinována hlavička výsledkové mřížky _hlavička_tabulka_charakteristik.txt. Načte se ikonkou definice výsledkové mřížky pro tabulku charakteristik (viz. Obr. 60). Soubor bývá většinou uložen c:\\hydronet3\_hlavicka_tabulka_charakteristik.txt Zvolí se volba zobrazení stoka a ikonka vedle (hromadný export tabulek stok do Excelu) otevře tabulku pro nastavení stránky pro tisk (viz. Obr. 61) Po vyplnění tabulky, která připraví nastavení záhlaví a zápatí pro tisk v Excelu se stisknutím Použít tabulky převedou a uloží do Excelu. Soubory budou uloženy ve stejném adresáři, jako daný projekt a budou se jmenovat název projektu_jméno kmenové stoky _Tabulka charakteristik.xls. V jednotlivých listech budou uloženy výsledkové tabulky pro jednotlivé stoky, příslušící dané kmenové stoce. Doba ukládání je přímo úměrná množství stok! Při export je nutné mít zavřený program Excel. Doporučujeme navolené nastavení si uložit, pro jednotnost dalších případných tisků. 83

84 Obr. 61 Tabulka pro hromadný export tabulek stok Načte nastavení pro hromadný export tabulek do Excelu Uloží nastavení pro hromadný export tabulek do Excelu Nastavení stránky pro tisk: (Symboly &9 tisknou zadaný text na určené místo) o Levá hlavička: za nastavený text &9Kmenová stoka se při exportu automaticky napíše název kmenové stoky a jméno dané stoky o Pravá hlavička: za symboly &9 se napíše jméno projektu, příp. jeho část o Levá patička: za symboly &9 se napíše jméno společnosti o Pravá patička: automaticky očísluje stránky o Seznam kmenových stok: V textovém souboru se vytvoří seznam kmenových stok, který se ikonkou exportu tabulek. (načíst soubor seznam stok) připojí pro nastavení Obr. 62 Ukázka nastavení stránky pro tisk Tabulek charakteristik 84

85 Zobrazit výsledky výpočtu v objektech Po provedení výpočtu se zobrazí vypočtené hodnoty v tabulce. Výsledky se mohou zobrazovat pro jednotlivé úseky nebo v objektech. V hlavní nabídce menu, v rozbalené nabídce Výpočet, se zvolí položka Zobrazit výsledky v objektech Otevře se dialogové okno Dialog výsledků v objektech (viz.obr. 63), kde se v rolovací nabídce může zvolit, pro jaké objekty se mají zobrazit výsledky pro všechny, nebo dle typu objektu, zaškrtnutím se navolí mřížka zobrazovaných výsledků Ikonka ukládá výsledkovou tabulku do programu MS Excel. Poznámka: Ikonka daný soubor sama založí a uloží do shodného adresáře, jako aktuální soubor HYDRONet3, pod názvem název projektu_obj_table.xls. Otevření souboru s vloženými výsledky je časově úměrné množství ukládaných dat. Ikonka ukládá mřížku do schránky ve formátu tabulky, která se funkcí Ctrl V nebo Shift Insert může vložit do programu MS Word Obr. 63 Dialog výsledků v objektech Ikonka pro nadefinování hlavičky výsledkové mřížky Načte uloženou definici nastavení zobrazovaných výsledkových hodnot Uloží definici zobrazovaných výsledkových hodnot Uloží data do schránky Převede tabulku s výsledky do Excelu 85

86 2.20. Klady listů, mřížka Klady listů se mohou vložit, resp. vytvořit Vložení kladu listů Do projektu je možné vložit klad listů, který byl vytvořen v jiném programu jako vektorový soubor (*.dxf, *.dgn, *.tab, *.shp) V hlavní nabídce menu, v rozbalené nabídce Moduly, se zvolí položka Tiskové sestavy a v rozbalené nabídce Klady listů. Přesný popis je v manuálu Modul: TISKOVÉ SESTAVY Obr. 64 Dialogové okno Klad listů Ikonka Vložit nový klad listů, resp. Vložit nový čtverec kladu listů Ikonka pro Smazání klad listů, resp. Smazat čtverec kladu listů 86

87 2.21. Tisk Tisknout lze aktuální zobrazení na obrazovce, resp. vytvoření Sestav a šablon tisku Tisk aktuálního zobrazení V hlavní nabídce menu, v rozbalené nabídce Projekt, se zvolí položka Tisk. Otevře se dialogové okno Nastavení tisku (Obr. 65 Dialogové okno pro Nastavení tisku). Vybere se dostupná tiskárna a velikost výstupního papíru. Vytiskne se aktuální zobrazení projektu na obrazovce. Obr. 65 Dialogové okno pro Nastavení tisku 87

88 Sestavení šablon a sestav tisku V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Šablony a sestavy. Otevře se dialogové okno Šablony a sestavy tisku (viz Obr. 66) Popis sestavení a tisk Šablon a sestav tisku je popsán v manuálu Modul: TISKOVÉ SESTAVY Obr. 66 Šablony a sestavy tisku 88

89 3. DODATEK 3.1. Často kladené otázky Při práci s programem se objeví Varovné hlášení 1. Zaneprázdnění serveru Při rychlém sledu pracovních módů může dojít k Varování o nemožnosti splnění dané funkce (viz Obr. 67). Obr. 67 Varování o zaneprázdnění serveru ŘEŠENÍ: Pro pokračování v práci klikněte na Swich To 2. Okna POZOR pro potvrzení splnění daného úkonu Viz kap. 3.1 Varovná hlášení v Uživatelské příručce. 3. Hlášení při chybě vzniklé při práci Jestliže při práci dojde k chybě v programu, po uzavření programu HYDRONet 3 se objeví hlášení o existenci textového souboru _error.log a jeho umístění (viz Obr. 68). Obr. 68 Upozornění o chybě při práci ŘEŠENÍ: Kopii daného textového souboru, spolu s daty, která danou chybu způsobila, je možné poslat vývojáři, pro opravení chyby v programu. Po odstranění chyby v programu, je nutné soubor _error.log smazat, resp. uložit jinam. Jinak dané hlášení bude vždy upozorňovat o existenci tohoto souboru. 89
