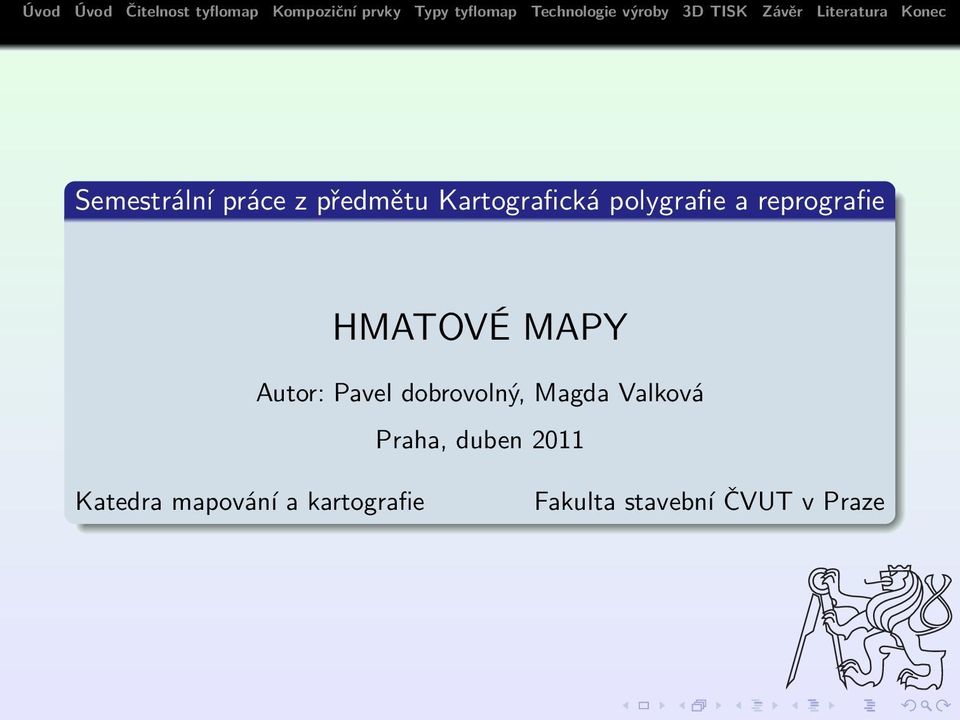

1 Semestrální práce z předmětu Kartografická polygrafie a reprografie HMATOVÉ MAPY Autor: Pavel dobrovolný, Magda Valková Praha, duben 2011 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

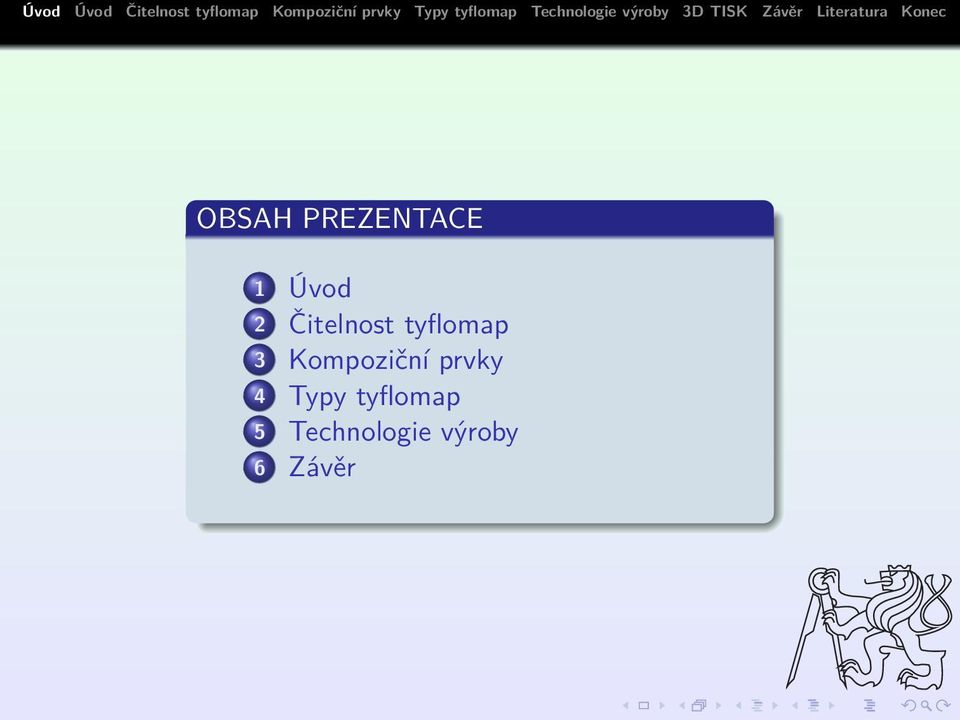

2 OBSAH PREZENTACE 1 Úvod 2 Čitelnost tyflomap 3 Kompoziční prvky 4 Typy tyflomap 5 Technologie výroby 6 Závěr

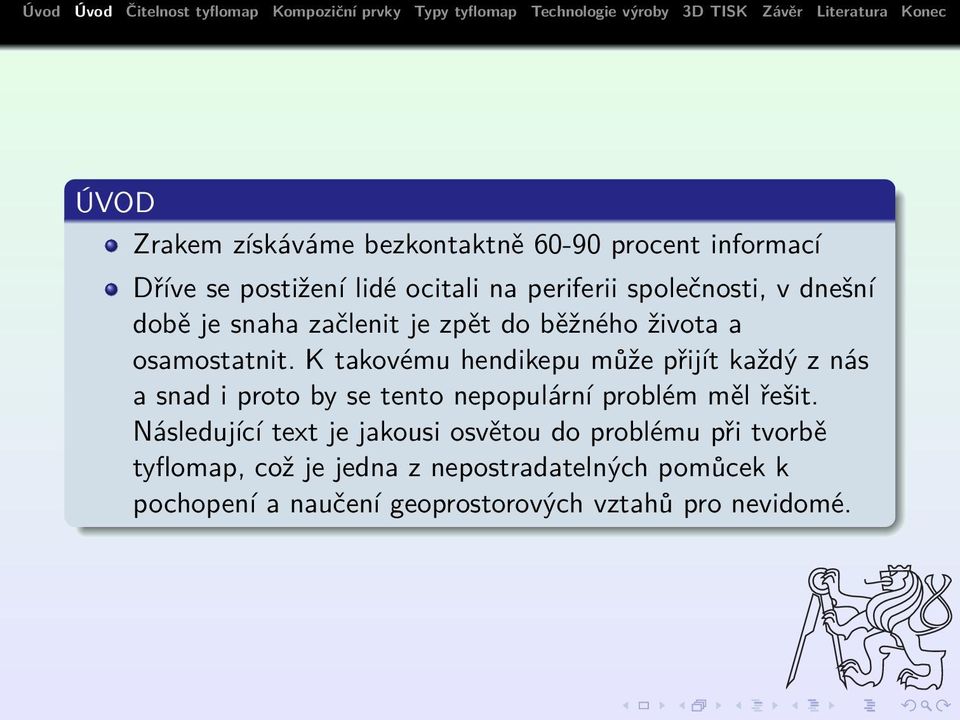

3 ÚVOD Zrakem získáváme bezkontaktně procent informací Dříve se postižení lidé ocitali na periferii společnosti, v dnešní době je snaha začlenit je zpět do běžného života a osamostatnit. K takovému hendikepu může přijít každý z nás a snad i proto by se tento nepopulární problém měl řešit. Následující text je jakousi osvětou do problému při tvorbě tyflomap, což je jedna z nepostradatelných pomůcek k pochopení a naučení geoprostorových vztahů pro nevidomé.

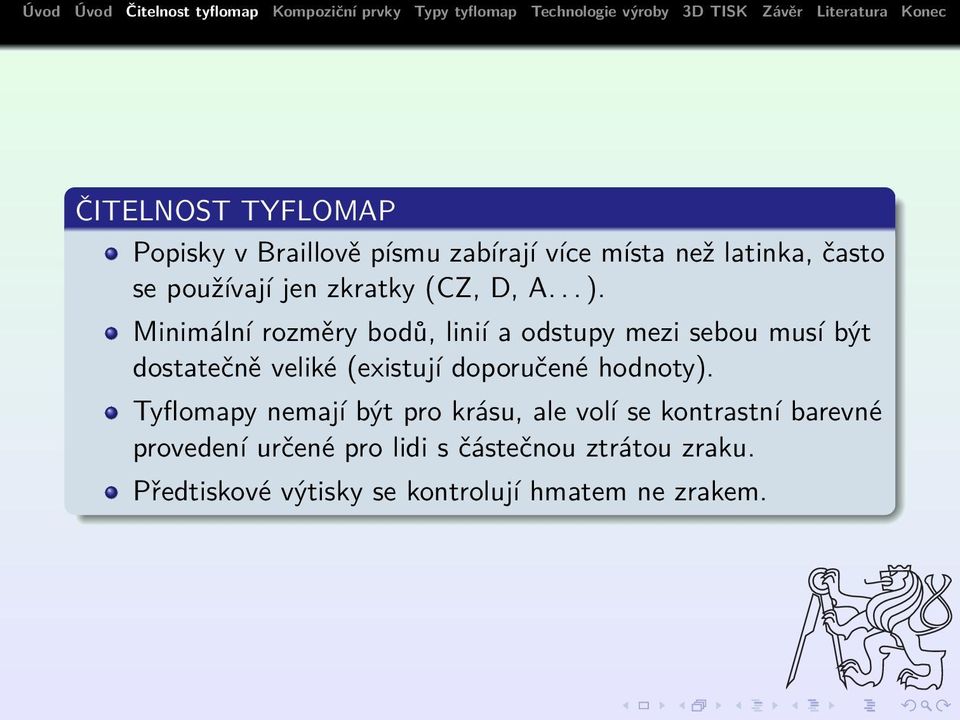

4 ČITELNOST TYFLOMAP Popisky v Braillově písmu zabírají více místa než latinka, často se používají jen zkratky (CZ, D, A... ). Minimální rozměry bodů, linií a odstupy mezi sebou musí být dostatečně veliké (existují doporučené hodnoty). Tyflomapy nemají být pro krásu, ale volí se kontrastní barevné provedení určené pro lidi s částečnou ztrátou zraku. Předtiskové výtisky se kontrolují hmatem ne zrakem.

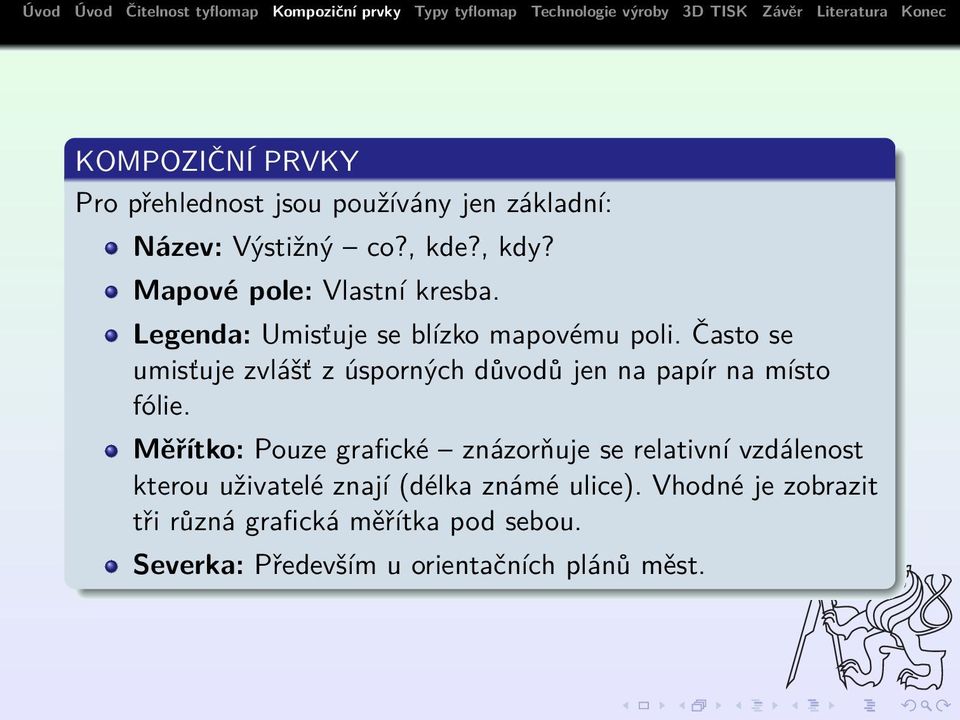

5 KOMPOZIČNÍ PRVKY Pro přehlednost jsou používány jen základní: Název: Výstižný co?, kde?, kdy? Mapové pole: Vlastní kresba. Legenda: Umisťuje se blízko mapovému poli. Často se umisťuje zvlášť z úsporných důvodů jen na papír na místo fólie. Měřítko: Pouze grafické znázorňuje se relativní vzdálenost kterou uživatelé znají (délka známé ulice). Vhodné je zobrazit tři různá grafická měřítka pod sebou. Severka: Především u orientačních plánů měst.

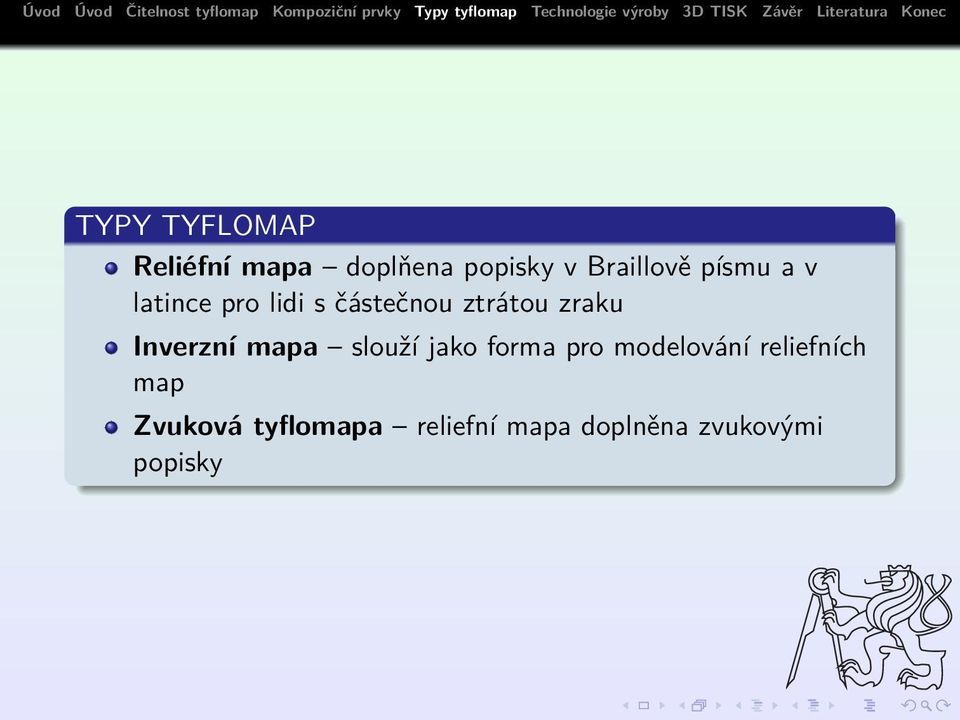

6 TYPY TYFLOMAP Reliéfní mapa doplňena popisky v Braillově písmu a v latince pro lidi s částečnou ztrátou zraku Inverzní mapa slouží jako forma pro modelování reliefních map Zvuková tyflomapa reliefní mapa doplněna zvukovými popisky

7 Technologie výroby MANUÁLNÍ TECHNOLOGIE VÝROBY Ruční výroba se používá převážně pro domácí potřeby. Z důvodů nedostatku tyflomap si je musejí vyrábět učitelé a instruktoři zrakově postižených lidí. Vznikají nejrůznějším způsobem nalepování provázků, knoflíků, popisky v Braillově písmu, vyšíváním nebo i hodně využívanou ruční kresbou na slepecký papír.

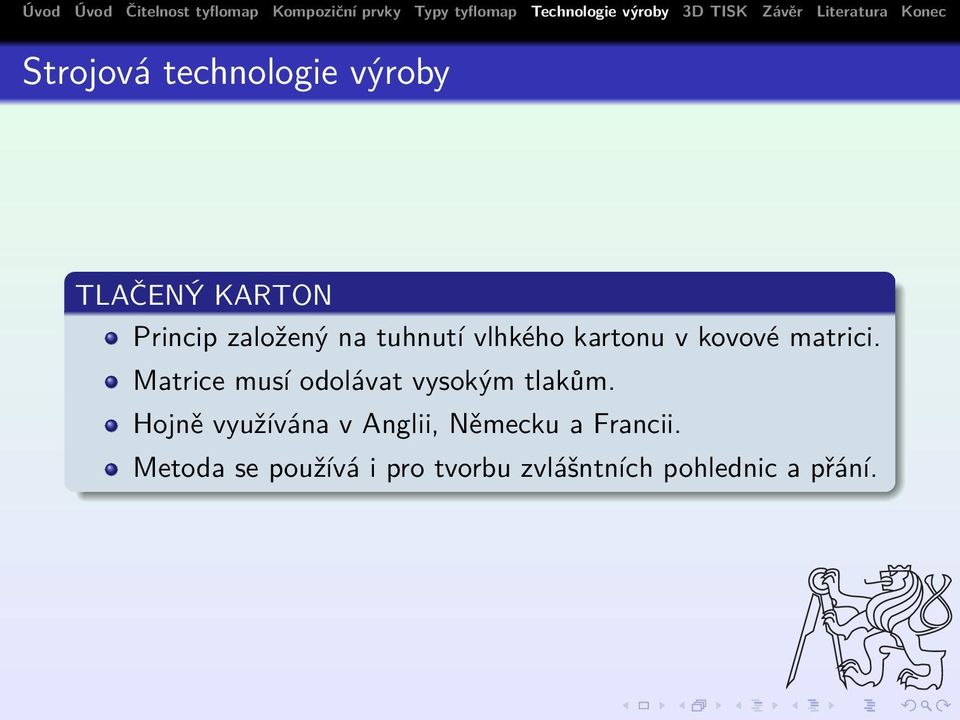

8 Strojová technologie výroby TLAČENÝ KARTON Princip založený na tuhnutí vlhkého kartonu v kovové matrici. Matrice musí odolávat vysokým tlakům. Hojně využívána v Anglii, Německu a Francii. Metoda se používá i pro tvorbu zvlášntních pohlednic a přání.

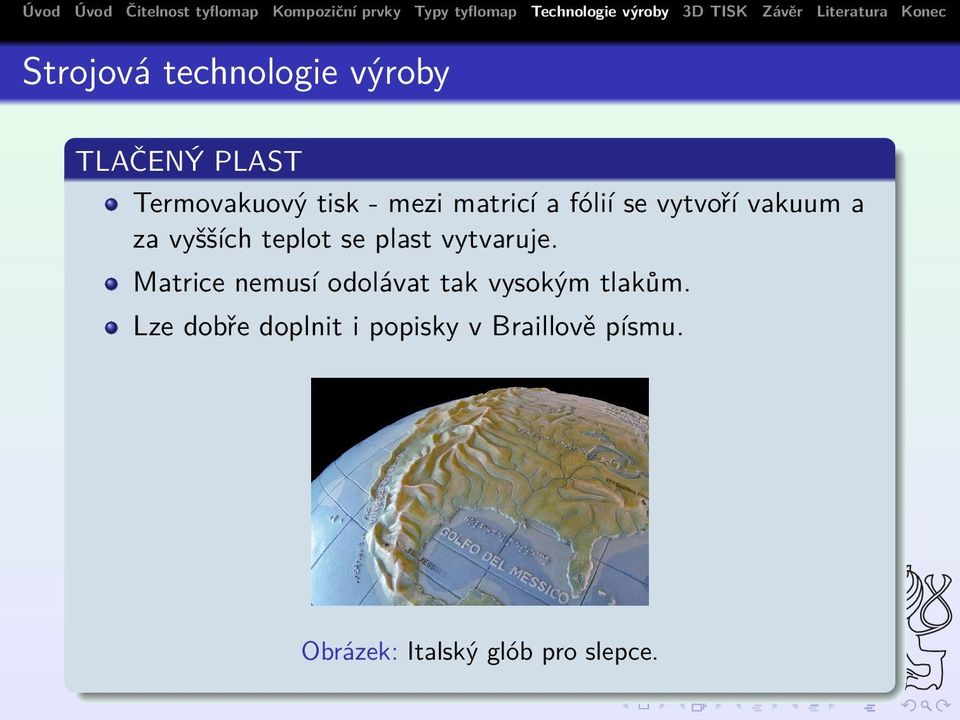

9 Strojová technologie výroby TLAČENÝ PLAST Termovakuový tisk - mezi matricí a fólií se vytvoří vakuum a za vyšších teplot se plast vytvaruje. Matrice nemusí odolávat tak vysokým tlakům. Lze dobře doplnit i popisky v Braillově písmu. Obrázek: Italský glób pro slepce.

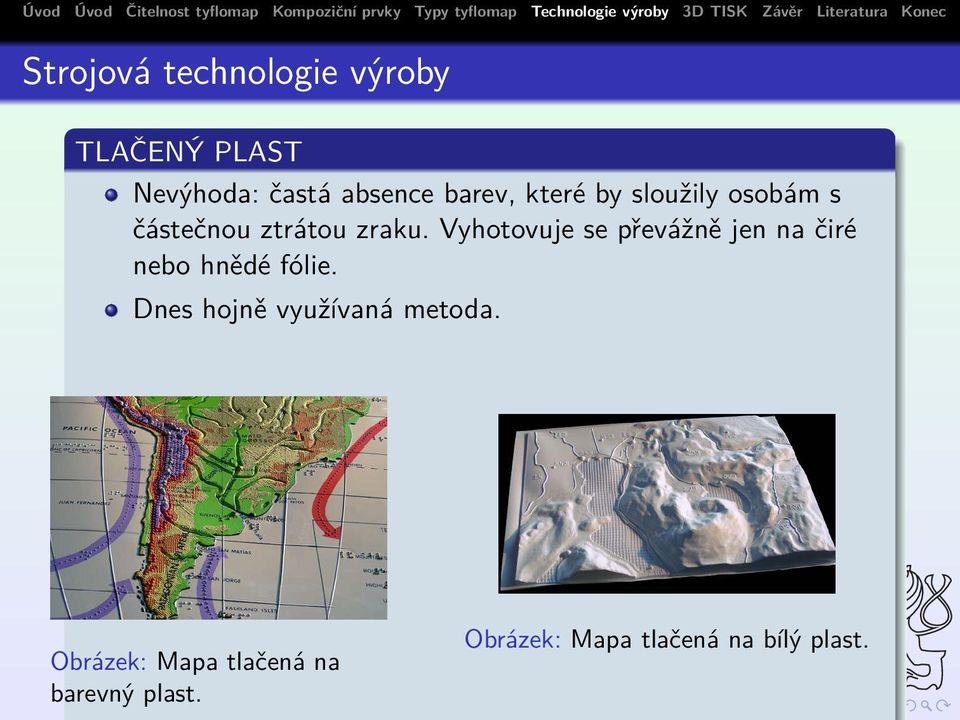

10 Strojová technologie výroby TLAČENÝ PLAST Nevýhoda: častá absence barev, které by sloužily osobám s částečnou ztrátou zraku. Vyhotovuje se převážně jen na čiré nebo hnědé fólie. Dnes hojně využívaná metoda. Obrázek: Mapa tlačená na barevný plast. Obrázek: Mapa tlačená na bílý plast.

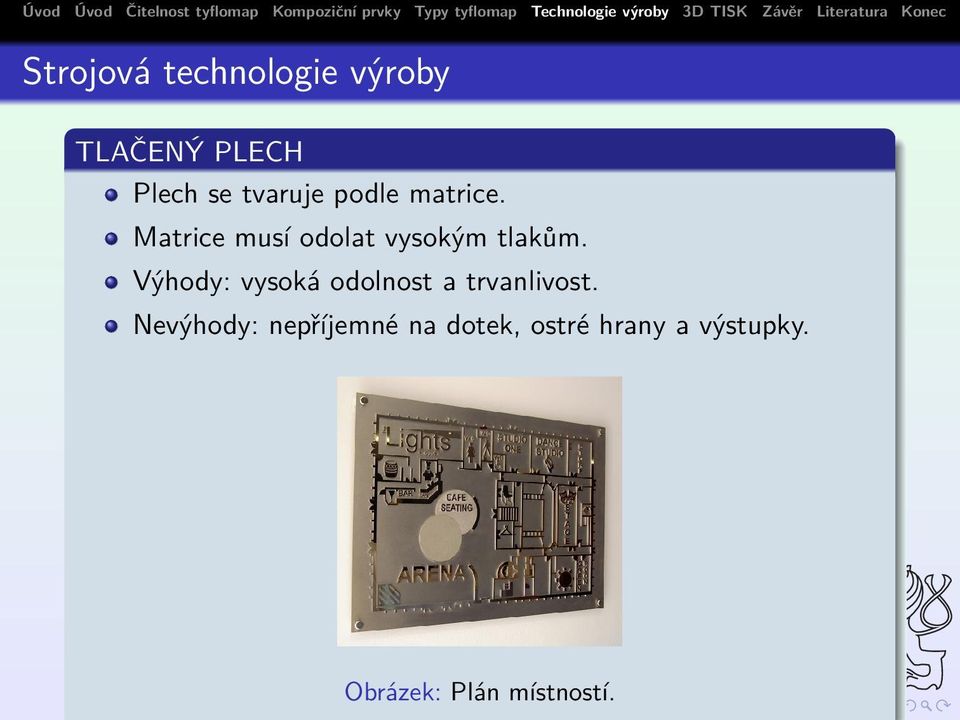

11 Strojová technologie výroby TLAČENÝ PLECH Plech se tvaruje podle matrice. Matrice musí odolat vysokým tlakům. Výhody: vysoká odolnost a trvanlivost. Nevýhody: nepříjemné na dotek, ostré hrany a výstupky. Obrázek: Plán místností.

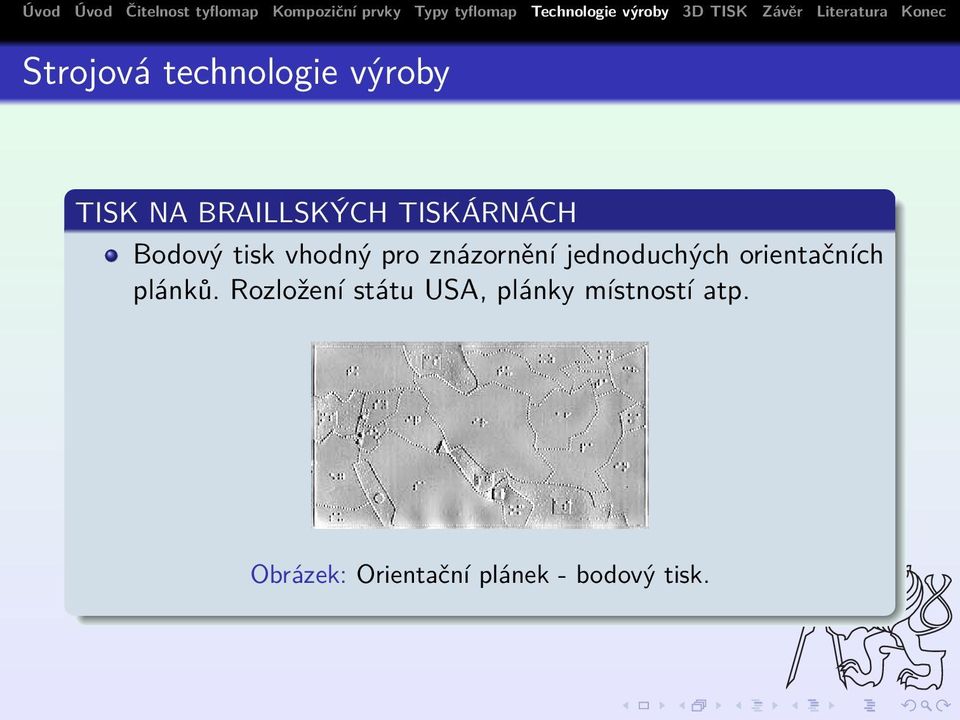

12 Strojová technologie výroby TISK NA BRAILLSKÝCH TISKÁRNÁCH Bodový tisk vhodný pro znázornění jednoduchých orientačních plánků. Rozložení státu USA, plánky místností atp. Obrázek: Orientační plánek - bodový tisk.

13 Strojová technologie výroby TEPELNÝ TISK Tiskne se na speciální pěnový papír (swell paper). Výstupem je hmatatelný obraz s podkreslenou černou konturou. Vhodné pro lidi s částečnou ztrátou zraku a pro učitele při výuce. Tisk na tepelné tiskárně nebo využitím termopera. Obrázek: Pěnový papír. Obrázek: Tepelná tiskárna.

14 3D TISK K tvorbě tyflomap se používá až s posledním rozvojem 3D technologií. Ačkoliv máme možnost dokonalejších výstupů, nesmí se ani zde opomíjet jednoduchost a přehlednost. Vytištěný DMT by se jevil hmatem jen jako zvlněná plocha. Vhodné tvořit model hypsometricky, vznikne terasový model s jasnými hranicemi. Barevné provedení je jednoduché a kontrastní. Nejbližší způsob ke zhotovení map klasickou kartografickou technologií.

15 3D TISK - PŘÍPRAVA Vstupem do tiskárny je prostorový model vytvořený v nejrůznějších programech, např. ArcGis. Časté vstupní formáty: STL Stereography Tesselation Language VRML Virtual Reality Modeling Language Topologická kontrola před tiskem, aby model neobsahoval obrácené normály, překrývající polygony atd. K tomu slouží nástroje jak v tiskárně tak i v předchozích samotných programech.

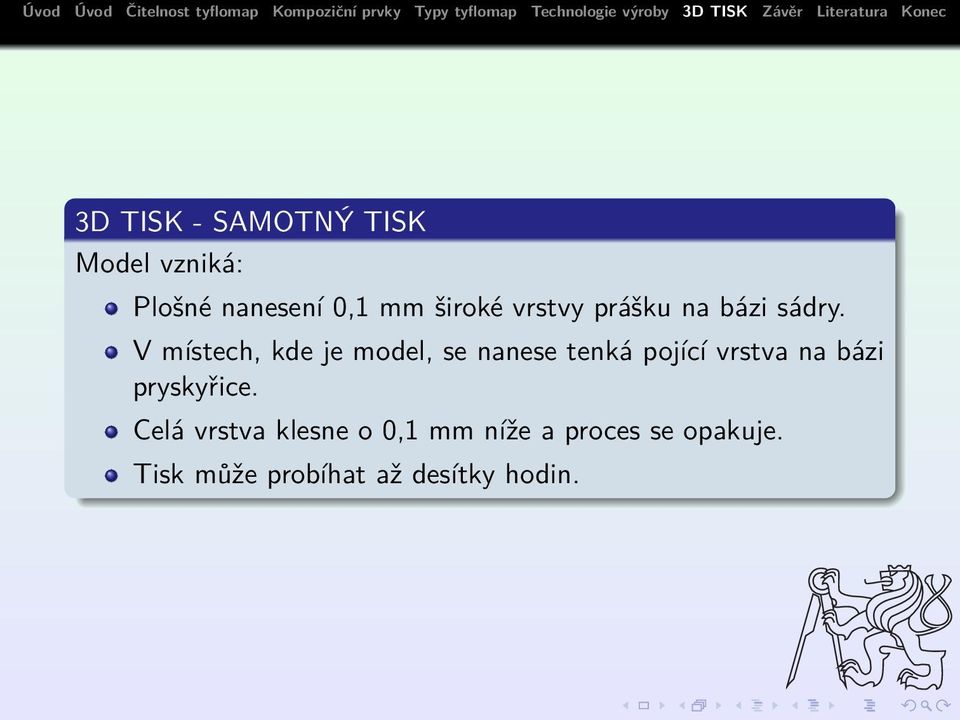

16 3D TISK - SAMOTNÝ TISK Model vzniká: Plošné nanesení 0,1 mm široké vrstvy prášku na bázi sádry. V místech, kde je model, se nanese tenká pojící vrstva na bázi pryskyřice. Celá vrstva klesne o 0,1 mm níže a proces se opakuje. Tisk může probíhat až desítky hodin.

17 Obrázek: 1. Rozprostření vrstvy prášku Obrázek: Tisk vrstvy modelu a pokles pracovní plochy o 0,1 mm Obrázek: Rozprostření vrstvy prášku

18 3D TISK - PO TISKU Po procesu se musí před vyjmutím výtisku přibližně hodinu počkat. Model se vyjme a ve vedlejší komoře se ofouká a očistí od přebytečného prášku. Většinu prášku, která zůstane v pracovní komoře, lze použít znovu. Očištěný výtisk se napustí speciálním infiltrátem, který zajišťuje jeho pevnost a tvrdost.

19 3D TISK - BARVY Tisk je jednobarevný nebo barevný (barevná hloubka 24bitů). Barevná tiskárna tiskne přes 4 tiskové hlavy s barvami: cyan, magenta, yelow a bezbarvá barva. Barva se nanáší dle potřeb spolu s pojivem. Je možné i nanesení složitých barevných textur na povrch modelu.

20 3D TISK - OFOUKÁNÍ VÝTISKU Obrázek: Očistení.

21 3D TISK - POVRCHOVÁ ÚPRAVA Povrch modelu se posypává prášky různé drsnosti, slouží k rozlišení jednotlivých jevů, jakási náhražka barev pro slepé. Obrázek: Tyflokartogram. V Kanadě posypávají povrch bavlněnými vlákny s dobrými dotykovými vlastnostmi.

22 3D TISK - ZVUKOVÉ MAPY Do děr vyvrtaných do sádrového výtisku se doplní hmatová tlačítka. Po stisku se přehraje informace ke konkrétnímu jevu. Na zvukový záznam se vejde více informací. Další výhodou je, že informace zjistí i lidé bez znalosti Braillova písma. Obrázek: Zvuková mapa.

23 ZÁVĚR Pokud nechceme v budoucnu postižené lidi odepsat z běžného života, měli bychom jim poskytnout prostředky, s nimiž se mohou stát samostatnými a mohli by se bez větších problémů začlenit do běžné společnosti. Možnosti využití v dnešní době moderních technologií 3D tisku zkoumají a testují na Universitě Palackého v Olomouci.

24 Literatura Použité zdroje Voženílek, V., Ludíková, L., Růžičková, V.,Finková, D., Vondráková, A., Kozáková, M., Doležal, J.: Hmatové mapy technologií 3D tisku 3D Tisk: WWW stránky, [online], [cit ], URL: Obr. Tepelný tisk: WWW stránky, [online], [cit ], URL: Obr. Tlačený plat: WWW stránky, [online], [cit ], URL: Obr. Italský glób: WWW stránky, [online], [cit ], URL: Obr. Braillovo písmo: WWW stránky, [online], [cit ], URL:

25 Semestrální práce z předmětu Kartografická polygrafie a reprografie Děkuji za pozornost Autor: Pavel Dobrovolný, Magda Valková Praha, duben 2011 Katedra mapování a kartografie, Fakulta stavební ČVUT v Praze
