FP241W 24" Širokoúhlý monitor LCD Návod k obsluze

Transkript

1 FP241W 24" Širokoúhlý monitor LCD Návod k obsluze

2 Copyright Copyright 2006 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation. Prohlášení Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny. Pro dosažení nejlepšího výkonu a dlouhé provozní životnosti vašeho monitoru dodržujte prosím tato bezpečnostní upozornění Bezpečnost s ohledem na síťové napájení Síťová zástrčka odizolovává toto zařízení od síťového napětí. Síťová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od síťového napětí. Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná. Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si nejste jisti, jaké napětí máte ve své elektrické síti, obraťte se prosím na svého prodejce nebo na místní elektrorozvodné závody. Péče a údržba přístroje Čištění. Před zahájením čištění vždy monitor odpojte od síťové zásuvky. Povrch skříňky LCD monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin a aerosolových čističů nebo čisticích prostředků na skla. Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně, pokud není zajištěno jeho správné odvětrávání. Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami. Servis přístroje Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo jeho chybný provoz, obraťte se na kvalifikovaného servisního technika s žádostí o servis. 2

3 Obsah Začínáme...4 Seznámení s monitorem...6 Pohled zepředu...6 Pohled zezadu (1)...6 Pohled zezadu (2): umístění zásuvek a konektorů...7 Pohled zprava...7 Sestavení hardwaru monitoru...8 Nastavení výšky a úhlu monitoru...12 Otočení monitoru (volitelné)...13 Optimální používání monitoru BenQ...16 Instalace ovladače monitoru do nového počítače...18 Změna ovladače monitoru v počítači...19 Instalace v operačním systému Windows XP...20 Instalace v operačním systému Windows Dokončení průvodce aktualizací ovladače zařízení ve Windows...23 Přizpůsobení rozlišení obrazovky...25 Přizpůsobení obnovovací frekvence obrazovky...26 Optimalizace obrazu...27 Nastavení monitoru...28 Ovládací panel...28 Struktura nabídky OSD...29 Režim klávesových zkratek...31 Režim hlavní nabídky...35 Odstraňování závad...46 Často pokládané otázky (FAQ)...46 Potřebujete další pomoc?...47 Podporovaná časování počítače...48 Specifikace...49 Obsah 3

4 1. Začínáme Displej FP241W poskytuje optimální zobrazení při standardním rozlišení obrazu Ujistěte se, že vaše grafická karta podporuje rozlišení Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich chybí nebo je poškozena, obraťte se neprodleně na prodejce, u něhož jste monitor zakoupili. LCD monitor BenQ Podstavec monitoru Průvodce pro rychlé uvedení do provozu Disk CD-ROM Sít ová napájecí šňůra (Obrázek se může lišit od vzhledu přístroje, dodávaného do vašeho regionu) 4 Začínáme

5 Signální kabel: D-Sub Signální kabel: DVI-D (volitelná) USB kabel Webová kamera (volitelná) Zvažte uskladnění krabice a obalového materiálu k budoucímu použití při případné přepravě monitoru. Na míru tvarovaný pěnový obalový materiál je ideální k ochraně monitoru při přepravě. Začínáme 5

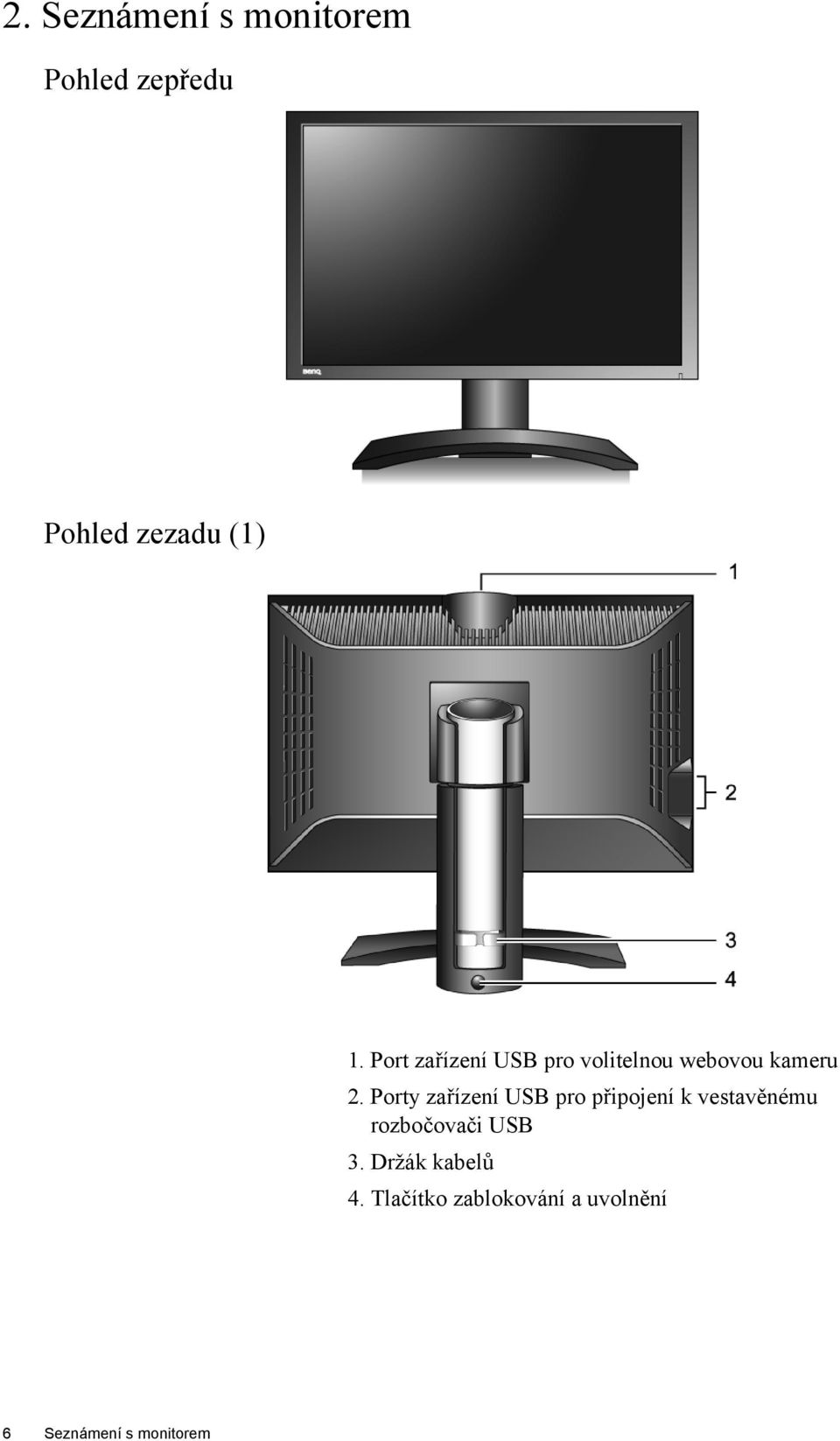

6 2. Seznámení s monitorem Pohled zepředu Pohled zezadu (1) 1. Port zařízení USB pro volitelnou webovou kameru 2. Porty zařízení USB pro připojení k vestavěnému rozbočovači USB 3. Držák kabelů 4. Tlačítko zablokování a uvolnění 6 Seznámení s monitorem

7 Pohled zezadu (2): umístění zásuvek a konektorů 1. Konektor vstupu napájení 5. Konektor komponentního vstupu 2. Konektor vstupu DVI-D 6. Konektor kompozitního vstupu 3. Konektor vstupu HDMI 7. Konektor vstupu S-Video 4. Konektor vstupu D-Sub 8. Konektor rozbočovače USB pro připojení k portu USB počítače Pohled zprava 1. Napájení 5. MENU/EXIT 2. ENTER/PIP 6. Režim 3. t / Jas 7. Vstup/Zaměnit 4. u/ Kontrast 8. i key Další informace o těchto tlačítcích najdete v oddílu "Ovládací panel" na strani 28. Seznámení s monitorem 7

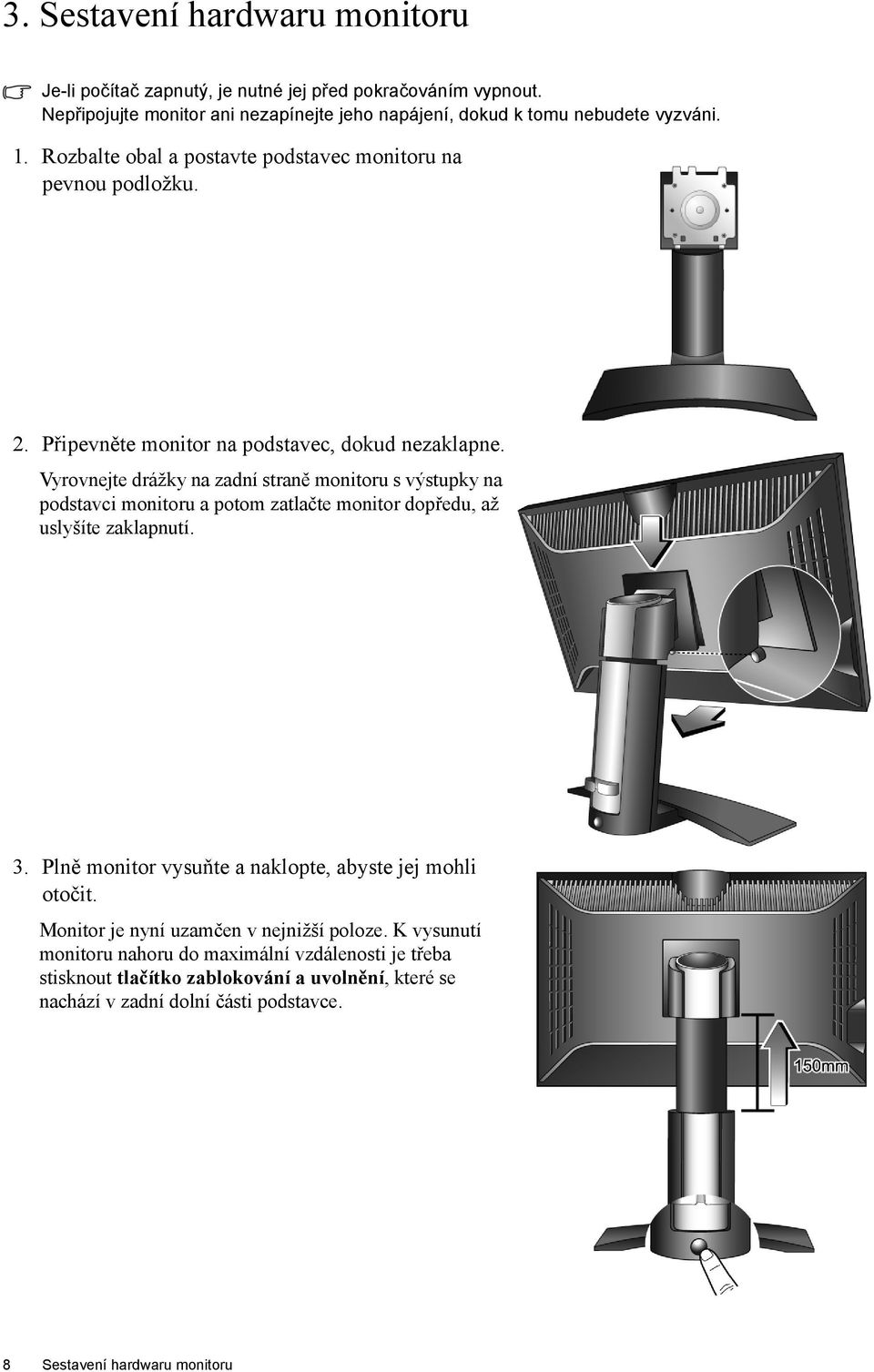

8 3. Sestavení hardwaru monitoru Je-li počítač zapnutý, je nutné jej před pokračováním vypnout. Nepřipojujte monitor ani nezapínejte jeho napájení, dokud k tomu nebudete vyzváni. 1. Rozbalte obal a postavte podstavec monitoru na pevnou podložku. 2. Připevněte monitor na podstavec, dokud nezaklapne. Vyrovnejte drážky na zadní straně monitoru s výstupky na podstavci monitoru a potom zatlačte monitor dopředu, až uslyšíte zaklapnutí. 3. Plně monitor vysuňte a naklopte, abyste jej mohli otočit. Monitor je nyní uzamčen v nejnižší poloze. K vysunutí monitoru nahoru do maximální vzdálenosti je třeba stisknout tlačítko zablokování a uvolnění, které se nachází v zadní dolní části podstavce. 8 Sestavení hardwaru monitoru

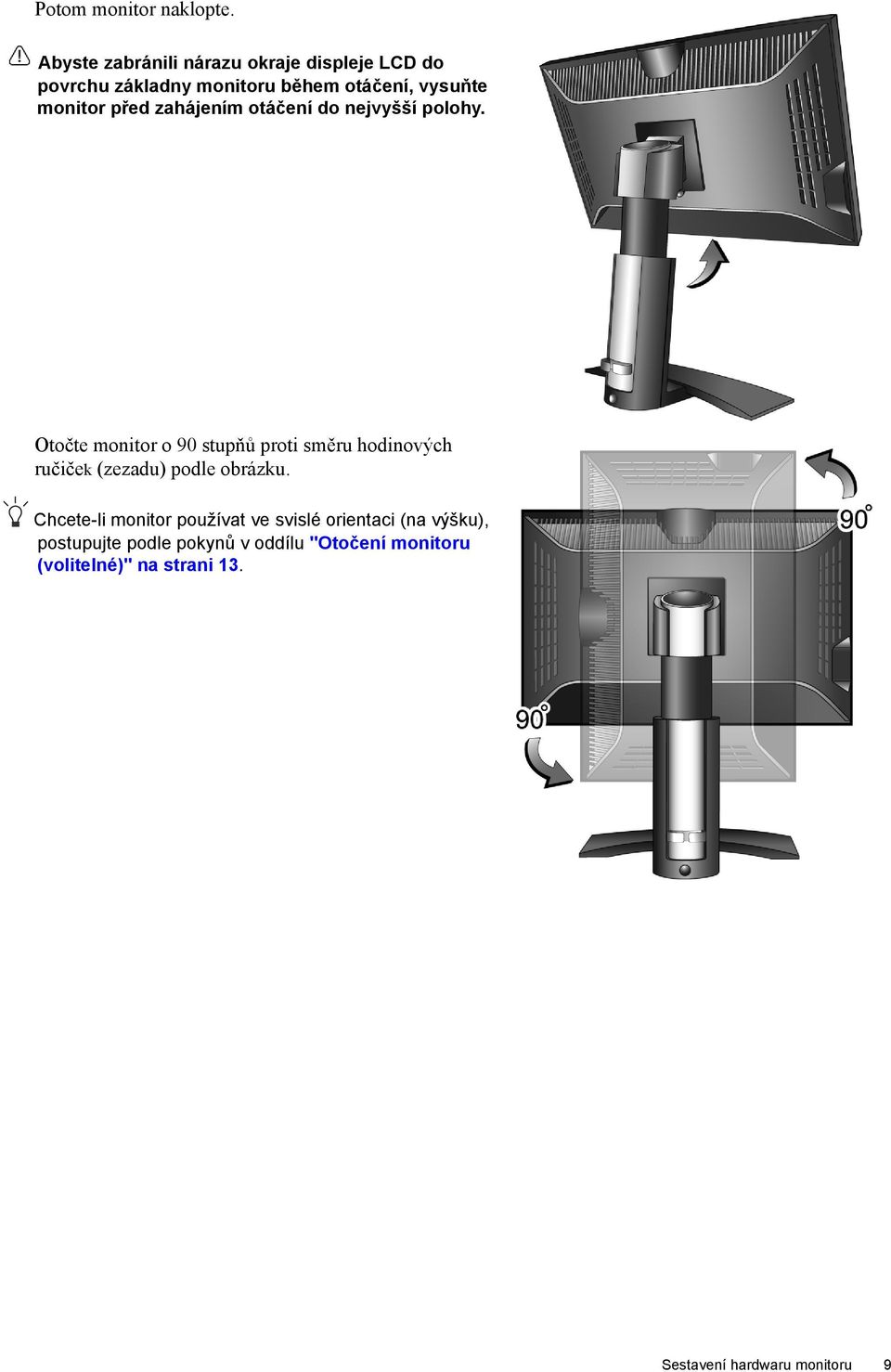

9 Potom monitor naklopte. Abyste zabránili nárazu okraje displeje LCD do povrchu základny monitoru během otáčení, vysuňte monitor před zahájením otáčení do nejvyšší polohy. Otočte monitor o 90 stupňů proti směru hodinových ručiček (zezadu) podle obrázku. Chcete-li monitor používat ve svislé orientaci (na výšku), postupujte podle pokynů v oddílu "Otočení monitoru (volitelné)" na strani 13. Sestavení hardwaru monitoru 9

10 4. Připojte videokabel počítače. Buď Nepoužívejte současně kabely DVI-D i D-Sub stejného počítače. Oba kabely lze použít jen v případě, že jsou připojeny ke dvěma různým počítačům s příslušnými videosystémy. Připojte jeden konec kabelu DVI-D ke konektoru DVI-D na monitoru a druhý do portu DVI-D na počítači (volitelný). Formát DVI-D se používá k přímému digitálnímu připojení zdroje obrazu k digitálním monitorům a televizorům LCD. Digitální obrazové signály poskytují mnohem vyšší kvalitu obrazu než analogové obrazové signály. Připojte zástrčku kabelu D-Sub (konec bez feritového filtru) ke konektoru D-Sub na monitoru. Připojte druhou zástrčku kabelu D-Sub (konec s feritovým filtrem) ke konektoru D-Sub na grafické kartě v počítači. Utáhněte prsty všechny šrouby, abyste zabránili náhodnému uvolnění zástrček během používání. Nebo 5. Připojte kabel rozbočovače USB. Připojte kabel USB ke konektoru USB v zadní části monitoru a k portu USB na počítači. 10 Sestavení hardwaru monitoru

11 6. Připojte napájecí kabel k monitoru. Zastrčte jeden konec napájecího kabelu do konektoru označeného POWER IN v zadní části monitoru. Druhý konec kabelu zatím nepřipojujte do elektrické zásuvky. 7. Otočte monitor zpět. Otočte monitor o 90 stupňů ve směru hodinových ručiček (zezadu) podle obrázku a naklopte jej do požadovaného úhlu. Upravte polohu monitoru a náklon obrazovky tak, abyste minimalizovali nežádoucí odrazy z ostatních zdrojů světla. 8. Uchyt te kabely do držáku kabelů. Přidržte kabely u sebe a protáhněte je držákem kabelů na zadní straně podstavce monitoru. Sestavení hardwaru monitoru 11

12 9. Zapněte napájení. Připojte druhý konec napájecího kabelu do blízké elektrické zásuvky. Obrázek se může lišit od vzhledu přístroje, dodávaného do vašeho regionu. Zapněte monitor stisknutím tlačítka napájení, které se nachází v horní části řady tlačítek na pravém okraji monitoru. Zapněte také počítač a nainstalujte software monitoru podle pokynů v oddílu 4: "Optimální používání monitoru BenQ" na strani 16. Nastavení výšky a úhlu monitoru Nastavení výšky monitoru Opatrně zdvihněte displej nahoru a vysuňte podstavec do požadované výšky. Podstavec lze svisle vysunout až o 150 mm. Je-li monitor uzamčen v dolní poloze, stiskněte tlačítko zablokování / uvolnění v zadní dolní části podstavce a vysuňte monitor do požadované výšky. 12 Sestavení hardwaru monitoru

13 Nastavení úhlu monitoru K pohodlnému sledování obrazu na obrazovce je možné monitor nejen naklopit o 20 stupňů nahoru a o 5 stupňů dolů, ale také natočit o 45 stupňů doleva nebo doprava. Otočení monitoru (volitelné) Monitor LCD podporuje také zobrazení na výšku, které umožňuje používat určité počítačové aplikace bez nutnosti posouvání obrazu. Před otočením displeje na výšku nejprve nainstalujte software Pivot z přiloženého disku CD. Instalace softwaru Pivot 1. Spust te program START_PIVOT.EXE ze složky Pivot na přiloženém disku CD. 2. Nainstalujte software podle pokynů na obrazovce. 3. Po restartování počítače bude na hlavním panelu zobrazena ikona Pivot Software Control. Chcete-li zobrazení otočit, klepněte na ikonu a vyberte příkaz Otočit o 90 stupňů. Chcete-li tuto akci zrušit, vyberte příkaz Otočit o 0 stupňů. 4. Vypněte napájení a postupujte podle následujících pokynů. Sestavení hardwaru monitoru 13

14 Otočení displeje 1. Plně monitor vysuňte a naklopte. Opatrně zdvihněte displej nahoru a vysuňte podstavec do maximální výšky. Je-li monitor uzamčen v nejnižší poloze, je třeba k vysunutí podstavce do maximální vzdálenosti stisknout tlačítko zablokování a uvolnění, které se nachází v zadní dolní části podstavce. Aby bylo možné monitor otočit z polohy na šířku do polohy na výšku, měl by být podstavec vysunut nahoru. Potom monitor naklopte. 2. Otočte monitor o 90 stupňů ve směru hodinových ručiček podle obrázku. Abyste zabránili nárazu okraje displeje LCD do povrchu základny monitoru během otáčení, vysuňte monitor před zahájením otáčení do nejvyšší polohy. 14 Sestavení hardwaru monitoru

15 3. Nastavte monitor do požadovaného úhlu pohledu. Sestavení hardwaru monitoru 15

16 4. Optimální používání monitoru BenQ Monitory a USB rozbočovače Váš LCD monitor BenQ FP241W je moderní přístroj splňující nejnovější požadavky. Nejenže využívá nejnovější technologii LCD displejů, která je v současné době k dispozici, ale obsahuje také vestavěný USB 2.0 rozbočovač se 3 porty. Při použití pouze jednoho USB 2.0 portu v počítači (ostatní porty zůstávají k dispozici pro jiná zařízení) zajišťuje tento vestavěný rozbočovač blízký, praktický a snadný přístup pro vaše USB zařízení. Rozbočovač USB můžete v případě potřeby využít k současnému připojení USB klávesnice, USB myši a USB webové kamery. Nebo, pokud připojíte klávesnici nebo myš přímo k počítači, můžete použít USB porty na monitoru pro připojení vašeho digitálního fotoaparátu, digitální videokamery, USB čtečky, USB tiskárny, USB memory stick nebo jakéhokoliv jiného USB zařízení. Co musím udělat? Vše, co musíte udělat, je zapojit kabely monitoru způsobem popsaným v kapitole "Sestavení hardwaru monitoru" na strani 8 této Uživatelské příručky a zapnout počítač a monitor - pak můžete začít používat funkci Plug-and-Play pro USB, Windows a USB rozbočovač vašeho LCD monitoru BenQ. Operační systém Windows 2000 a novější obsahuje vestavěnou podporu USB. Díky tomu se provede automatická detekce a identifikace vašich USB zařízení a instalace ovladačů, které jsou potřebné pro jejich provoz. Pokud bylo vaše USB zařízení doplněno od výrobce ovladačem nebo uživatelským software, musíte pouze Windows tento ovladač ukázat a Windows již provede jeho instalaci. Jak používat monitor nejoptimálnějším způsobem? K maximálnímu využití možností nového barevného plochého displeje LCD BenQ je třeba nejprve nastavit na grafické kartě nativní rozlišení Potom můžete nainstalovat software speciálního ovladače displeje LCD BenQ z disku CD-ROM dodaného k displeji. Okolnosti, za kterých svůj LCD monitor BenQ připojujete a používáte, jsou rozhodující pro určení postupu, který je nutno provést pro úspěšnou instalaci software ovladače LCD monitoru BenQ. Tyto okolnosti se týkají verze používaného operačního systému Microsoft Windows a také toho, zda připojujete monitor a instalujete software do nového počítače (bez nainstalovaného ovladače monitoru) nebo zda provádíte změnu stávající instalace (ovladač monitoru je již nainstalován) z důvodu použití novějšího monitoru. V obou případech však po dalším zapnutí počítače (po připojení monitoru k počítači) Windows automaticky detekují nový (nebo odlišný) hardware a spustí průvodce Nalezen nový hardware (Found New Hardware). 16 Optimální používání monitoru BenQ

17 Postupujte podle pokynů průvodce až do okamžiku, kdy jste požádáni o výběr modelu monitoru. V tomto okamžiku klikněte na tlačítko Z disku (Have Disk), vložte do mechaniky CD-ROM dodávané k LCD monitoru BenQ a zvolte příslušný model monitoru. V následující části tohoto návodu jsou uvedeny další podrobné informace a pokyny popisující krok za krokem automatickou (novou) instalaci nebo změnu (stávající) instalace. Viz kapitoly: "Instalace ovladače monitoru do nového počítače" na strani 18. "Změna ovladače monitoru v počítači" na strani 19. Pokud je pro přihlášení do počítače s operačním systémem Windows vyžadováno uživatelské jméno a heslo, musíte se za účelem instalace ovladače monitoru přihlásit jako správce počítače (Administrator) nebo jako člen skupiny správci počítače (Administrators). Kromě toho se může stát, že v případě připojení počítače k síti se zabezpečeným přístupem se vám nemusí instalace ovladače do počítače z důvodu nastavení síťového zabezpečení zdařit. Optimální používání monitoru BenQ 17

18 Instalace ovladače monitoru do nového počítače Tyto pokyny popisují postup výběru a instalace software ovladače LCD monitoru BenQ do nového počítače, do kterého ještě nebyl nainstalován žádný ovladač monitoru. Tyto pokyny jsou platné pouze pro počítač, který jste ještě nikdy nepoužili a pro který je LCD monitor BenQ vůbec prvním monitorem, který je k tomuto počítači připojen. Pokud připojujete LCD monitor BenQ k počítači, ke kterému již byl připojen jiný monitor (a ve kterém je nainstalován ovladač monitoru), nejsou tyto pokyny platné. V takovém případě je nutno postupovat podle pokynů v kapitole Změna ovladače monitoru v počítači. 1. Postupujte podle pokynů v kapitole "Sestavení hardwaru monitoru" na strani 8. Po spuštění systému Windows (2000 nebo novější verze) systém automaticky detekuje nový monitor a spustí Průvodce nalezením nového hardware (Found New Hardware Wizard). Postupujte podle pokynů průvodce až do okamžiku, kdy se zobrazí volba Instalovat ovladače hardwarového zařízení (Install Hardware Device drivers). 2. Vložte do CD mechaniky na počítači disk CD-ROM dodávaný k LCD monitoru BenQ. 3. Zaškrtněte volbu Vyhledat vhodný ovladač pro zařízení (Search for a suitable driver for my device) a klikněte na Další (Next). 4. Zaškrtněte volbu Jednotky CD-ROM (CD-ROM drives) (zrušte zaškrtnutí všech ostatních voleb) a klikněte na tlačítko Další (Next). 5. Pohledem zkontrolujte, zda průvodce vybral správný název vašeho monitoru - "BenQ FP241W" a klikněte na Další (Next). 6. Klikněte na Dokončit (Finish). 7. Restartujte počítač. 18 Optimální používání monitoru BenQ

19 Změna ovladače monitoru v počítači Tyto pokyny popisují postup manuální změny existujícího ovladače monitoru na počítačích s operačním systémem Microsoft Windows. V současné době bylo dokončeno testování kompatibility s operačními systémy (OS) Windows 2000 a Windows XP; doporučujeme používat ovladač pouze v těchto OS. Ovladač LCD monitoru BenQ pro váš model monitoru může bezchybně fungovat i v jiných verzích operačního systému Windows; v době vzniku tohoto návodu však nebyly k dispozici žádné výsledky testů tohoto ovladače pro jiné verze operačního systému Windows a z tohoto důvodu nemůže společnost BenQ u jiných operačních systémů zaručit správné fungování ovladače. Instalace software ovladače monitoru zahrnuje volbu příslušného informačního souboru (.inf) na disku CD-ROM dodávaném k LCD monitoru BenQ pro konkrétní model monitoru, který jste připojili k počítači a instalaci příslušných souborů ovladače z disku CD systémem Windows. Je nutno pouze odpovídajícím způsobem systém instruovat. Operační systém Windows disponuje průvodcem pro aktualizaci ovladače zařízení (Upgrade Device Driver Wizard), který tuto úlohu automatizuje a provádí vás volbou souboru a procesem instalace. Viz kapitoly: "Instalace v operačním systému Windows XP" na strani 20. "Instalace v operačním systému Windows 2000" na strani 22. Optimální používání monitoru BenQ 19

20 Instalace v operačním systému Windows XP 1. Otevřete okno Zobrazení - vlastnosti (Display Properties). Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní plochy Windows. Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlastnosti (Properties). Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací panely (Control Panel). V systému Windows XP je položka Ovládací panely (Control Panel) umístěna přímo pod hlavním menu Start. Zobrazené volby menu jsou závislé na tom, jaký typ zobrazení je u vašeho systému nastaven. Pokud máte nastaveno Klasické zobrazení, klikněte na Start Ovládací panely (Control Panel) Zobrazení (Display). Pokud máte nastaveno Zobrazení kategorií, klikněte na Start Ovládací panely (Control Panel) Vzhled a témata (Appearance and Themes) Změna rozlišení obrazovky (Change the screen resolution). Zobrazí se okno Zobrazení - vlastnosti (Display Properties). 2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced). Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties). 3. Klikněte na záložku Monitor a vyberte v seznamu Plug and Play Monitor. Pokud je v seznamu pouze jeden monitor, bude již zvolen. 4. Klikněte na tlačítko Vlastnosti (Properties). Zobrazí se okno Vlastnosti monitoru (Monitor Properties). Pokud je jako výrobce ovladače uveden BenQ a název modelu odpovídá vašemu novému monitoru, znamená to, že jsou nainstalovány správné ovladače a proto již nemusíte provádět žádnou operaci. Zrušte zobrazení oken vlastností. Pokud však není jako výrobce uveden BenQ nebo pokud není zobrazen správný model, budete muset postupovat následujícím způsobem. 5. Klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver). Zobrazí se okno Průvodce aktualizací hardware (Hardware Update Wizard). Postupujte podle pokynů průvodce a nezapomeňte provést následující operace: 6. Vložte disk CD-ROM dodávaný k LCD monitoru BenQ do mechaniky CD v počítači, ke kterému je monitor připojen. 7. Zaškrtněte volbu Instalovat ze seznamu či daného umístění (Install from a list or specific location) a klikněte na Další (Next). 8. Zaškrtněte volbu Vyhledat nejlepší ovladač v těchto umístěních (Search for the best driver in these locations) a také volbu Prohledat vyměnitelná média (Search removable media) a pak klikněte na Další (Next). Počkejte prosím, než průvodce dokončí prohledávání jednotek a disku CD dodávaného k LCD monitoru BenQ, který byl vložen v kroku 6. Po dokončení by měl průvodce nalézt a zvolit na disku CD ovladač BenQ, který odpovídá modelu vašeho monitoru - ve vašem případě BenQ FP241W v umístění d:\driver\benqfp241w.inf nebo podobném umístění. Pokud používáte operační systém Windows XP Professional x64 Edition, vyberte ovladač BenQ ze složky d:\driver\for_windows_xp_pro_x64_edition. 20 Optimální používání monitoru BenQ

21 Písmeno jednotky pro mechaniku CD může být v závislosti na nastavení systému odlišné od písmene uvedeného v předchozím příkladě může to být např. D: nebo E: nebo F: atd. 9. Vyberte (jednou klikněte) na soubor na disku CD s názvem BenQ FP241W a klikněte na tlačítko Další (Next). Příslušné soubory ovladače monitoru se zkopírují a nainstalují do počítače. 10. Klikněte na Dokončit (Finish). Průvodce se uzavře a obnoví se zobrazení okna Monitor - vlastnosti (Monitor Properties), nyní pojmenované jako BenQ FP241W - vlastnosti. 11. Klikněte na Uzavřít (Close), OK a OK. Tím se okno Zobrazení - vlastnosti (Display Properties) uzavře. Windows XP není nutno restartovat - ovladače LCD monitoru BenQ začnou ihned fungovat a není nutno provádět žádnou další operaci. Optimální používání monitoru BenQ 21

22 Instalace v operačním systému Windows 2000 Pokud provádíte instalaci na počítač s operačním systémem Windows XP (nebo novější verzí), nejsou tyto pokyny platné. V takovém případě postupujte podle pokynů v kapitole "Instalace v operačním systému Windows XP" na strani Otevřete okno Zobrazení - vlastnosti (Display Properties). Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní plochy Windows. Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlastnosti (Properties). Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací panely (Control Panel). V operačních systémech Windows 2000 je položka Ovládací panely (Control Panel) umístěna pod položkou menu Nastavení (Settings). Klikněte na Start Nastavení (Settings) Ovládací panely (Control Panel) Zobrazení (Display). Zobrazí se okno Zobrazení - vlastnosti (Display Properties). 2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced). Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties). 3. Ve Windows 2000 klikněte na záložku Monitor a na tlačítko Vlastnosti (Properties). Zobrazí se okno Vlastnosti monitoru (Monitor Properties). 4. Ve Windows 2000 klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver). Zobrazí se Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard). Viz kapitola "Dokončení průvodce aktualizací ovladače zařízení ve Windows" na strani Optimální používání monitoru BenQ

23 Dokončení průvodce aktualizací ovladače zařízení ve Windows 1. Vložte do mechaniky disk CD-ROM dodávaný s LCD monitorem BenQ. Vložte dodávaný disk CD-ROM do mechaniky CD v počítači, ke kterému je monitor připojen. V internetovém prohlížeči se automaticky zobrazí stránka pro volbu jazyka pro návod k obsluze. Zde můžete zvolit jazyk a v následujícím okně můžete prohlížet online verzi tohoto návodu. Pokud dáváte přednost práci off-line, můžete si návod následně vytisknout. Poté, co jste připraveni, zrušte (Cancel) zobrazení prohlížeče, neboť prohlížeč není pro Průvodce aktualizací ovladače zařízení ve Windows (Upgrade Device Driver Wizard) zapotřebí. 2. Spusťte Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard) ve Windows a klikněte na Další (Next). Pokyny najdete v kapitole "Instalace v operačním systému Windows 2000" na strani Zaškrtněte volbu Zobrazit seznam známých ovladačů... (Display a list of known drivers...) a klikněte na Další (Next). 4. Klikněte na tlačítko Z disku (Have Disk). Zobrazí se okno Instalovat z disku (Install From Disk). 5. Klikněte na tlačítko Procházet (Browse) a přepněte se na disk CD-ROM dodávaný k LCD monitoru BenQ. Jde o disk CD, který jste vložili do mechaniky ve výše uvedeném kroku 1. Mechanika CD bude označena písmenem jednotky, které jí přidělil systém Windows (např. D: nebo E: nebo F:). Vyberte písmeno jednotky, které odpovídá mechanice, do které jste vložili CD. 6. Klikněte dvojklikem na složku označenou jako 'Driver'. Zobrazí se obsah složky Driver. Pokud používáte operační systém Windows XP Professional x64 Edition, poklepejte v zobrazené složce Driver na složku s názvem For_Windows_XP_Pro_x64_Edition. 7. Klikněte na tlačítko Otevřít (Open). Tato volba provede přepnutí zpět do okna Instalovat z disku (Install From Disk) a zápis adresy složky Driver na disku CD dodávaném k LCD monitoru BenQ do pole s názvem Kopírovat soubory výrobce z: (Copy manufacturer s files from:). Toto pole bude obsahovat např. údaj "D:\Driver" nebo "E:\Driver" nebo "F:\Driver". 8. Klikněte na tlačítko OK. Tato volba provede přepnutí zpět do Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard). 9. Vyberte (jednou klikněte) na soubor s názvem BenQ FP241W a klikněte na tlačítko Další (Next). 10. Klikněte na tlačítko Další (Next). Příslušné soubory ovladače monitoru se zkopírují do počítače. 11. Klikněte na Dokončit (Finish). Ve Windows 2000 se průvodce uzavře a zobrazí se okno Monitor - vlastnosti (Monitor Properties), nyní pojmenované jako BenQ FP241W - vlastnosti. 12. Ve Windows 2000 klikněte na Uzavřít (Close). Okno BenQ FP241W - vlastnosti se uzavře a zobrazení se přepne do okna Zobrazení - rozšířené vlastnosti (Advanced Display Properties). Optimální používání monitoru BenQ 23

24 Pokud chcete, můžete zde změnit obnovovací frekvenci obrazovky a další vlastnosti monitoru tak, aby vyhovovaly vašim potřebám. Podrobné informace najdete v kapitole "Přizpůsobení obnovovací frekvence obrazovky" na strani Ve Windows 2000 klikněte na OK. Okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties) se uzavře a obnoví se zobrazení okna Zobrazení - vlastnosti (Display Properties). Pokud chcete, můžete zde změnit rozlišení obrazovky (plochu a barvy). Podrobné informace najdete v kapitole "Přizpůsobení rozlišení obrazovky" na strani Klikněte na OK. Okno Zobrazení - vlastnosti (Display Properties) se uzavře a pokud jste provedli nějaké změny rozlišení obrazovky, systém Windows 2000 vás vyzve k potvrzení realizace změn a dalšímu potvrzení přijetí změn. Klikněte na OK a pak na Ano (Yes). 24 Optimální používání monitoru BenQ

25 5. Přizpůsobení rozlišení obrazovky V důsledku principu technologie displejů z tekutých krystalů (LCD) je rozlišení obrazu vždy pevné. Nejlepší možný obraz pro váš displej BenQ FP241W se dosahuje při rozlišení 1920 x Toto rozlišení je nazýváno "přirozené rozlišení" nebo maximální rozlišení - při něm je nejjasnější obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím interpolačního obvodu. Při použití interpolovaného rozlišení může v závislosti na typu obrazu a jeho původním rozlišení docházet k rozostření obrazu na hranicích pixelů. Chcete-li plně využít možností technologie LCD, vyberte v nastavení zobrazení počítače nativní rozlišení podle následujících pokynů. Mějte na paměti, že toto rozlišení neposkytují všechny počítačové grafické karty. V případě, že vaše grafická karta uvedené rozlišení nenabízí, vyhledejte na webu jejího výrobce aktualizovaný ovladač, který toto rozlišení podporuje. Softwarové grafické ovladače jsou často aktualizovány a poskytovány s novými hardwarovými rozlišeními zobrazení. Je také možné, že k zajištění podpory nativního rozlišení displeje bude nutné grafickou kartu vyměnit. 1. Otevřete okno Zobrazení - vlastnosti (Display Properties) a vyberte záložku Nastavení (Settings). Okno Zobrazení - vlastnosti (Display Properties) můžete zobrazit kliknutím pravým tlačítkem myši na pracovní plochu Windows a výběrem položky Vlastnosti (Properties) z kontextového menu. 2. Pomocí posuvného ovládacího prvku v poli Rozlišení obrazovky (Screen area) nastavte požadované rozlišení. Zvolte doporučené rozlišení 1920 x 1200 a pak klikněte na tlačítko Použít (Apply). Pokud uvažujete o volbě jiného rozlišení, uvědomte si prosím, že toto rozlišení bude pouze interpolované a z tohoto důvodu nemusí být obraz tak přesný, jako při použití přirozeného rozlišení. 3. Klikněte na OK a pak na Ano (Yes). 4. Uzavřete okno Zobrazení - vlastnosti (Display Properties). Přizpůsobení rozlišení obrazovky 25

26 6. Přizpůsobení obnovovací frekvence obrazovky Není nutné, abyste na LCD displeji zvolili nejvyšší možnou obnovovací frekvenci, protože z technického hlediska nemůže LCD displej blikat. Nejlepších výsledků dosáhnete při použití továrních režimů, které jsou již nastaveny ve vašem počítači. V kapitole s technickými údaji v tomto návodu k obsluze je k dispozici tabulka továrních režimů: "Podporovaná časování počítače" na strani 48. Pro přirozené rozlišení 1920 x 1200 můžete zvolit frekvenci 60 Hz. 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 2. V okně Zobrazení - vlastnosti (Display Properties) vyberte záložku Nastavení (Settings) a klikněte na tlačítko Upřesnit (Advanced). 3. Vyberte záložku Adaptér (Adapter) a zvolte vhodnou obnovovací frekvenci, která odpovídá některému z použitelných továrních režimů, uvedených v tabulce specifikací. 4. Klikněte na tlačítko Změnit (Change), OK a pak na tlačítko Ano (Yes). 5. Uzavřete okno Zobrazení - vlastnosti (Display Properties). 26 Přizpůsobení obnovovací frekvence obrazovky

27 7. Optimalizace obrazu Nejsnadnějším způsobem dosažení optimálního obrazu z analogového vstupu (D-Sub) je použít tlačítko "i key". Stisknutím tlačítka "i key" provedete optimalizaci právě zobrazeného obrazu na obrazovce. Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko "i key" a funkce Auto Adjustment (Automatické nastavení) budou deaktivovány, protože monitor automaticky zobrazí nejlepší obraz. Při použití tlačítka "i key" se ujistěte, že na připojené grafické kartě v počítači je nastaveno nativní rozlišení monitoru (1920 x 1200). Nastavení geometrie obrazovky můžete v případě potřeby kdykoli přizpůsobit ručně pomocí tlačítek na panelu monitoru. Pro usnadnění této operace disponuje BenQ programem pro zobrazení testovacího obrazu na obrazovce, který lze použít pro kontrolu zobrazení barev, stupnice šedé a gradientu čar. 1. Spusťte z disku CD-ROM testovací program auto.exe. Můžete rovněž použít jakýkoliv jiný obraz (např. pracovní plochu vašeho operačního systému). Doporučujeme však používat program auto.exe. Po spuštění programu auto.exe se zobrazí testovací obrazec. 2. Stiskněte tlačítko "i key" na monitoru. 3. Stiskem tlačítka MENU zobrazte obrazovkové (OSD) menu monitoru. 4. Pomocí tlaítka t nebo u vyberte položku DISPLAY (DISPLEJ) a stisknutím tlaítka ENTER pejdte do nabídky. 5. Pokud se objeví vertikální šum (podobně jako efekt záclony chvění svislých linií), vyberte pomocí tlačítka t nebo u položku Pixel Clock (Frekvence pixelů) a stiskněte tlačítko ENTER. Potom stiskem tlačítkat nebo u přizpůsobte monitor tak, aby šum zmizel. 6. Pokud se objeví horizontální šum, vyberte pomocí tlačítka t nebo u položku Phase (Fáze) a stiskněte tlačítko ENTER. Potom stiskem tlačítkat nebo u přizpůsobte monitor tak, aby šum zmizel. Optimalizace obrazu 27

28 8. Nastavení monitoru Ovládací panel 1. Napájení : Zapnutí a vypnutí napájení. 2. Tlačítko ENTER/PIP : Vstup do podnabídek a výběr položek. Toto tlačítko je také klávesovou zkratkou pro aktivaci funkce PIP (obraz v obraze) a pro výběr vstupního zdroje obrazu v okně PIP. 3. Tlačítko t (nahoru): Posun nahoru nebo zvýšení hodnoty. Toto tlačítko je také klávesovou zkratkou pro nastavení jasu. 4. Tlačítko u (dolů): Posun dolů nebo snížení hodnoty. Toto tlačítko je také klávesovou zkratkou pro nastavení kontrastu. 5. Tlačítko MENU/EXIT : Aktivace hlavní nabídky OSD a návrat do předchozí nabídky nebo ukončení nabídky OSD. 6. Tlačítko Režim : Přepínání mezi různými režimy včetně režimů Standardní, Film, Dynamika a Foto. 7. Tlačítko Vstup/Zaměnit : Ruční přepínání mezi různými videosignály hlavního okna, které mohou být k monitoru připojeny, nebo záměna vstupních signálů hlavního okna a okna PIP. 8. i key : Automatické nastavení svislé polohy, fáze, vodorovné polohy a kmitočtu bodů. OSD = On Screen Display (nabídka na obrazovce). Klávesové zkratky zobrazí dělenou stupnici umožňující upravit hodnotu daného nastavení a bude je možné použít, jen pokud nebude zobrazena nabídka OSD. Zobrazení klávesových zkratek zmizí po několika sekundách, kdy nebylo stisknuto žádné tlačítko. Viz "Režim klávesových zkratek" na strani Nastavení monitoru

29 Struktura nabídky OSD DISPLAY (DISPLEJ) Auto Adjustment (Autom. nastavení) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Pixel Clock (Kmitočet bodů) Phase (Fáze) Red (Červená) PICTURE (OBRAZ) Brightness (Jas) Normal (Normální) Green (Zelená) Contrast (Kontrast) Bluish (Namodralá) Blue (Modrá) Sharpness (Ostrost) Reddish (Načervenalá) Color (Barva) User Mode (Uživatelské nast.) Yes (Ano) Hue (Odstín) Reset Color (Obnovit barvu) No (Ne) Saturation (Sytost) Odstín a Sytost nejsou v případě vstupu D-Sub nebo DIVI-D k dispozici. PICTURE ADVANCED (OBRAZ UPŘESNIT) Picture Mode (Režim obrazu) Senseye Demo (Demo Senseye) Standard (Standardní) Movie (Film) Dynamics (Dynamika) Photo (Foto) ON (ZAP.) OFF (VYP.) PIP Input (Vstup) Size (PIP velikost) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Contrast (Kontrast) Sharpness (Ostrost) D-sub/Composite (D-sub/Kompozitní) DVI/S-Video HDMI Component OFF (VYP.) Small (Malý) Medium (Střední) Large (Velký) Nastavení monitoru 29

30 SYSTEM (SYSTÉM) Input (Vstup) D-sub English OSD Settings (Nastavení OSD) DVI French (Français) Information (Informace) HDMI German (Deutsch) Reset All (Obnovit vše) Component Italian (Italiano) Composite (Kompozitní) Spanish (Español) S-Video Polish/Japanese (Polski/ 日 本 語 ) Czech/Traditional Chinese (Česky/ 繁 體 中 文 ) Hungarian/Simplified Language Chinese (Jazyk) (Magyar/ 简 体 中 文 ) H. Position (Pozice vodor.) Serbo-croatian (Srbochorvatština) V. Position (Pozice svisl.) Romanian (Română) Display Time (Doba zobrazení) Dutch (Nederlands) OSD Lock (Zámek OSD) Russian (Русский) Swedish (Svenska) Yes (Ano) Portuguese (Português) No (Ne) 5 sec. (5 s) 10 sec. (10 s) 15 sec. (15 s) 20 sec. (20 s) 25 sec. (25 s) 30 sec. (30 s) ON (ZAP.) OFF (VYP.) 30 Nastavení monitoru

31 Režim klávesových zkratek Tlačítka monitoru slouží jako klávesové zkratky pro přímý přístup k určitým funkcím, kdykoli na obrazovce není zobrazena nabídka. Klávesová zkratka Brightness (Jas) Stisknutím tlačítka t zobrazte indikátor Brightness (Jas). Potom stisknutím tlačítka t nebo u nastavte vyšší nebo nižší jas obrazovky a stisknutím tlačítka MENU nabídku ukončete. Klávesová zkratka Contrast (Kontrast) Stisknutím tlačítka u zobrazte indikátor Contrast (Kontrast). Potom stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast obrazovky a stisknutím tlačítka MENU nabídku ukončete. Klávesová zkratka PIP Stisknutím tlačítka Enter aktivujte zobrazení obrazu v obraze a vyberte zdroj obrazu v obraze. Přidržením tohoto tlačítka můžete přepínat mezi vstupními zdroji obrazu nebo funkci PIP vypnout. Jakmile se zobrazí zpráva požadovaného vstupního zdroje, uvolněte tlačítko; tím bude vstupní zdroj PIP nastaven. Zpráva bude zobrazena přibližně 3 sekundy. Nastavení se projeví okamžitě. Nastavení monitoru 31

32 Tímto příkazem lze zobrazit okno s obrazem z druhého zdroje. Můžete tak sledovat obrazy z jednoho zdroje počítačové grafiky nebo počítačového videa (D-sub, DVI, HDMI* nebo Component) a jednoho zdroje videa (kompozitní nebo S-Video). Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. *HDMI (High Definition Multimedia Interface) je první průmyslově podporované rozhraní pro přenos nekomprimovaného, plně digitálního zvuku a obrazu mezi zdroji zvuku a obrazu a zařízeními pro přehrávání zvuku anebo obrazu. Konektor HDMI se liší od ostatních konektorů, umožňuje přenos obrazových i zvukových signálů stejným kabelem a také přenos nekomprimovaného digitálního zvuku a obrazu k dosažení nejvyšší kvality obrazu. Podporuje digitální televizory (DTV), zařízení set-top box, přehrávače DVD, rekordéry DVD a další zařízení. Konektor HDMI v monitoru FP241W podporuje pouze zdroje obrazu. Je-li vstupním zdrojem hlavního okna signál počítačové grafiky nebo počítačového videa (D-sub, DVI, HDMI nebo Component), budou se postupně zobrazovat následující zprávy, které označují vstupní zdroje videa v okně PIP. Funkce PIP vypnutá a konec Je-li vstupním zdrojem hlavního okna videosignál (kompozitní nebo S-Video), budou se postupně zobrazovat následující zprávy, které označují signály počítačové grafiky nebo počítačového videa v okně PIP. Funkce PIP vypnutá a konec 32 Nastavení monitoru

33 Klávesová zkratka Režim Přidržením tohoto tlačítka můžete přepínat mezi čtyřmi režimy hlavního okna: Standardní, Film, Dynamika a Foto. Nastavení se projeví okamžitě. Viz též "Picture Mode (Režim obrazu)" na strani 41. Klávesová zkratka Vstup/Zaměnit Přidržením tlačítka Vstup/Zaměnit můžete vybrat vstupní zdroj hlavního okna nebo zaměnit vstupní signály hlavního okna a okna PIP, je-li aktivovaná funkce PIP. Chcete-li vstupní zdroj potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva upřednostňovaného vstupního zdroje. Tato zpráva bude zobrazena přibližně 3 sekundy. Nastavení se projeví okamžitě. Je-li funkce PIP VYP., můžete vybírat mezi vstupními zdroji počítačové grafiky nebo počítačového videa a vstupními zdroji videa. Chcete-li vstupní signál potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva. Zprávy vstupních signálů se budou zobrazovat v následujícím pořadí: Vstupními zdroji počítačové grafiky nebo počítačového videa jsou D-sub, DVI, HDMI a Component, zatímco vstupními zdroji videa jsou kompozitní a S-Video. Nastavení monitoru 33

34 Je-li funkce PIP zap, můžete vybírat mezi různými vstupními zdroji aktuálního typu obrazu (počítačová grafika nebo počítačové video či video) v hlavním okně. Cyklus bude proveden v určitém pořadí. Přidržením tlačítka zaměníte aktuální zdroj signálu hlavního okna s aktuálním zdrojem signálu okna PIP. Chcete-li vstupní signál potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva. Je-li aktuálním zdrojem signálu hlavního okna počítačová grafika nebo počítačové video, zobrazí se zprávy vstupních signálů v následujícím pořadí: Je-li aktuálním zdrojem signálu hlavního okna video, zobrazí se zprávy vstupních signálů v následujícím pořadí: Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. Chcete-li potvrdit vstupní zdroj obrazu v okně PIP, proveďte výběr stisknutím tlačítka Enter. Viz též "Klávesová zkratka PIP" na strani Nastavení monitoru

35 Režim hlavní nabídky Pomocí nabídky OSD můžete upravit veškeré nastavení monitoru. Stisknutím tlačítka MENU zobrazte následující hlavní nabídku OSD K dispozici je pět hlavních nabídek OSD: 1. DISPLAY (Displej) 2. PICTURE (Obraz) 3. PICTURE ADVANCED (Obraz upřesnit) 4. PIP (Obraz v obraze) 5. SYSTEM (Systém) Pomocí tlačítek t (nahoru) nebo u (dolů) zvýrazněte položku nabídky a stisknutím tlačítka ENTER zobrazte nastavení této položky nabídky. Nabídka je k dispozici ve 14 jazycích. Další informace naleznete v kapitole "Language (Jazyk)" na strani 30 v části OSD Settings (Nastavení OSD). Další informace o jednotlivých nabídkách naleznete v následujících částech: "Nabídka Display (Displej)" na strani 36 "Nabídka Picture (Obraz)" na strani 38 "Nabídka Picture Advanced (Obraz upřesnit)" na strani 41 "Nabídka PIP (Obraz v obraze)" na strani 42 "Nabídka System (Systém)" na strani 43 Nastavení monitoru 35

36 Nabídka Display (Displej) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku DISPLAY (DISPLEJ) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. V pravém horním rohu hlavní nabídky je zobrazen aktuální režim obrazu. Další informace najdete v části "Picture Mode (Režim obrazu)" na strani 41. Položka Funkce Operace Rozsah Auto Adjustment (Autom. nastavení) Automaticky optimalizuje a upraví nastavení obrazovky. Klávesovou zkratkou této funkce je i key. Stisknutím tlačítka ENTER vyberte tuto možnost a proveďte nastavení. Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko i a funkce Auto Adjustment (Automatické nastavení) budou deaktivovány. 36 Nastavení monitoru

37 H. Position (Pozice vodor.) Upraví vodorovnou polohu obrazu. 0 až 100 V. Position (Pozice svisl.) Upraví svislou polohu obrazu. 0 až 100 Pixel Clock (Kmitočet bodů) Upraví časování frekvence kmitočtu bodů k zajištění synchronizace s analogovým vstupním obrazovým signálem. Nelze použít u digitálního vstupního signálu. Viz též: "Optimalizace obrazu" na strani 27. Stisknutím tlačítka t nebo u upravte hodnotu. 0 až 100 Phase (Fáze) Upraví časování fáze kmitočtu bodů k zajištění synchronizace s analogovým vstupním obrazovým signálem. Nelze použít u digitálního vstupního signálu. 0 až 63 Viz též: "Optimalizace obrazu" na strani 27. Nastavení monitoru 37

38 Nabídka Picture (Obraz) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PICTURE (OBRAZ) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Brightness (Jas) Upraví rovnováhu mezi Stisknutím tlačítka t 0 až 100 světlými a tmavými nebo u nastavte vyšší odstíny. nebo nižší jas. Contrast (Kontrast) Sharpness (Ostrost) Upraví rozdíl mezi tmavými a světlými body. Upraví zřetelnost a viditelnost okrajů předmětů v obrazu. Stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast. Stisknutím tlačítka t nastavte ostřejší zobrazení, stisknutím tlačítka u nastavte měkčí zobrazení. 0 až až 5 Color (Barva) stisknutím tlačítka ENTER přejděte do podnabídky Color (Barva). 38 Nastavení monitoru

39 Normal (Normální) Bluish (Namodralá) Reddish (Načervenalá) User Mode (Uživatelské nast.) Umožňuje zobrazovat video a statické snímky v přirozených barvách. Toto je výchozí nastavení barev z výroby. Dodává obrazu studený barevný odstín a je od výrobce přednastaveno na standardní bílou barvu používanou v počítačovém průmyslu. Dodává obrazu teplý barevný odstín a je od výrobce přednastaveno na standardní bílou barvu zpráv v tisku. Vlastní nastavení barevného odstínu obrazu. Kombinaci červené, zelené a modré primární barvy lze změnit tak, aby se změnil barevný odstín obrazu. Výchozí počáteční nastavení je 50. Snížením úrovně jedné nebo více barev se příslušným způsobem sníží vliv těchto barev na barevný odstín obrazu; pokud budete například snižovat úroveň modré barvy, bude obraz postupně nabývat nažloutlého odstínu. Pokud snížíte úroveň zelené barvy, bude mít obraz purpurový odstín. Stisknutím tlačítka t nebo u vyberte tuto možnost. Stisknutím tlačítka t nebo u a tlačítka ENTER vyberte možnost Červená, Zelená nebo Modrá. Potom pomocí tlačítka t nebo u změňte nastavení barev. Stisknutím tlačítka MENU opust te podnabídku Color (Barva). Reset Color Stisknutím tlačítka t (Obnovit barvu) Obnoví ve vlastním nastavení barev Uživatelské nast. výchozí nastavení z výroby. nebo u změňte nastavení. Červená (0 až 100) Zelená (0 až 100) Modrá (0 až 100) ANO NE Nastavení monitoru 39

40 Odstín Sytost Slouží k nastavení úrovně primární barvy nebo směsi hlavních barev, které se vyskytují v zobrazeném obrázku. Tato funkce není v případě vstupu D-Sub nebo DIVI-D k dispozici. Slouží k nastavení čistoty a intenzity barev v zobrazeném obrázku. Stisknutím tlačítek t nebo u zvýrazněte požadovanou položku nabídky a poté stisknutím tlačítek t nebo u nastavte hodnotu. 0 až až 100 Tato funkce není v případě vstupu D-Sub nebo DIVI-D k dispozici. 40 Nastavení monitoru

41 Nabídka Picture Advanced (Obraz upřesnit) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PICTURE ADVANCED (OBRAZ UPŘESNIT) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Picture Mode Umožňuje vybrat režim Stisknutím tlačítka t nebo Standardní zobrazených obrazů. (Režim obrazu, který je obrazu) nejvhodnější pro typ u změňte nastavení. Film Dynamika Standardní pro základní počítačové aplikace. Foto Film k přehrávání filmů. Dynamika k přehrávání záběrů krajiny a hraní her. Foto k zobrazení statických obrázků. Demo Senseye Zobrazuje náhled obrazů v režimu vybraném v nabídce Režim obrazu. Obrazovka bude rozdělena na dvě okna; v levém okně jsou obrazy zobrazeny ve standardním režimu, zatímco v pravém okně jsou obrazy zobrazeny ve vybraném režimu. Stisknutím tlačítka t nebo u změňte nastavení. ZAP. VYP. Nastavení monitoru 41

42 Nabídka PIP (Obraz v obraze) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PIP a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Input (Vstup) Slouží k výběru Stisknutím tlačítka t nebo u Kompozitní obrazového vstupu okna změňte nastavení. PIP. Pomocí této S-Video možnosti můžete změnit VYP. vstup podle typu připojeného Nebo videokabelu. Size (PIP velikost) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Contrast (Kontrast) Sharpness (Ostrost) Viz též "Klávesová zkratka PIP" na strani 31. Nastavení velikosti okna PIP. Nastavení vodorovné polohy okna PIP. Nastavení svislé polohy okna PIP. Upraví rozdíl mezi tmavými a světlými body obrazů v okně PIP. Upraví zřetelnost a viditelnost okrajů předmětů v obrazech zobrazených v okně PIP. Tímto příkazem lze zobrazit okno s obrazem z druhého zdroje. Můžete tak sledovat obrazy z jednoho zdroje počítačové grafiky nebo počítačového videa (D-sub, DVI, Component nebo HDMI) a jednoho zdroje videa (kompozitní nebo S-Video). Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. Stisknutím tlačítka t nebo u změňte nastavení. Stisknutím tlačítka t nebo u upravte hodnotu. Stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast. Stisknutím tlačítka t nastavte ostřejší zobrazení, stisknutím tlačítka u nastavte měkčí zobrazení. D-sub DVI HDMI Component VYP. Malý Střední Velký 0 až až až Nastavení monitoru

43 Nabídka System (Systém) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku SYSTEM (SYSTÉM) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Input (Vstup) Slouží k výběru obrazového vstupu hlavního okna. Pomocí této možnosti můžete změnit vstup podle typu připojeného videokabelu. Stisknutím tlačítka t nebo u změňte nastavení. Kompozitní S-Video D-sub DVI HDMI Component Viz též "Klávesová zkratka Vstup/Zaměnit" na strani 33. OSD Settings (Nastavení OSD) stisknutím tlačítka ENTER přejděte do podnabídky Nastavení OSD. Nastavení monitoru 43

44 Language (Jazyk) Nastaví jazyk nabídky OSD. Stisknutím tlačítka t nebo u upravte hodnotu. English Français Deutsch Italiano Español Možnosti jazyka zobrazené v nabídce OSD se mohou lišit od možností uvedených napravo podle produktu dodávaného ve vaší oblasti. Polski/ 日 本 語 Česk/ 繁 體 中 文 Magyar/ 简 体 中 文 Srpskohrvatski (jezik) Română Nederlands Русский Svenska Português H. Position (Pozice vodor.) Upraví vodorovnou polohu nabídky OSD. 0 až 100 V. Position (Pozice svisl.) Upraví svislou polohu nabídky OSD. 0 až 100 Display Time (Doba zobrazení) Upraví dobu zobrazení nabídky OSD. Stisknutím tlačítka t nebo u upravte hodnotu. 5 s 10 s 15 s 20 s 25 s 30 s OSD Lock (Zámek OSD) Zabraňuje neúmyslné změně nastavení monitoru. Pokud je tato funkce aktivována, budou ovládací prvky nabídky OSD a klávesové zkratky zakázány. Stisknutím tlačítka t nebo u změňte nastavení. Chcete-li odemknout nastavení OSD, pokud je nabídka OSD zamčena, přidržením tlačítka 'ENTER' na 15 sekund zobrazte položku 'Zámek OSD' a změňte nastavení. Případně lze zpřístupnit všechny ovládací prvky OSD pomocí tlačítek t nebo ua výběrem položky VYP. v podnabídce Zámek OSD nabídky Nastavení OSD. ZAP. VYP. 44 Nastavení monitoru

45 Stisknutím tlačítka MENU opust te podnabídku Nastavení OSD. Information (Informace) Reset All (Obnovit vše) Zobrazí aktuální nastavení vlastností monitoru. Obnoví výchozí nastavení režimu, barev a geometrie z výroby. Stisknutím tlačítka ENTER vyberte tuto možnost. Stisknutím tlačítka t nebo u změňte nastavení. ANO NE Nastavení monitoru 45

46 9. Odstraňování závad Často pokládané otázky (FAQ) Obraz je rozmazaný: Přečtěte si část "Přizpůsobení rozlišení obrazovky" na strani 25 a pak zvolte správné rozlišení, obnovovací cyklus a proveďte nastavení na základě těchto pokynů. Jak používáte prodlužovací kabel VGA? Na zkoušku prodlužovací kabel odpojte. Je nyní obraz ostrý? Pokud ne, proveďte nastavení obrazu podle pokynů v části "Přizpůsobení obnovovací frekvence obrazovky" na strani 26. Určité rozmazání obrazu vlivem ztrát v prodlužovacím kabelu je normální. Tyto ztráty můžete minimalizovat použitím kabelu s nižším odporem nebo pomocí vestavěného zesilovače. Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je nativní (maximální) rozlišení? Přečtěte si část "Přizpůsobení rozlišení obrazovky" na strani 25. Zvolte nativní rozlišení. Je možno pozorovat chyby obrazových bodů (pixelů): Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených, zelených, modrých nebo jiné barvy. Vyčistěte obrazovku monitoru. Vypněte a znovu zapněte napájení. Toto jsou pixely ve stále zapnutém nebo vypnutém stavu; jde o přirozenou vadu, která se vyskytuje v technologii LCD. Obraz má nesprávnou barevnost: Má nádech do žluta, modra nebo do růžova. Vyberte položky MENU > PICTURE (OBRAZ) > Color (Barva) > Reset Color (Obnovit barvu) a potom výbrem položky YES (ANO) v okn se zprávou Caution (Upozornní) obnovte výchozí nastavení barev z výroby. Pokud obraz stále není v pořádku, a nabídka na obrazovce (OSD) rovněž nemá správné barvy, znamená to, že ve vstupním signálu chybí jedna ze tří základních barev. Nyní prověřte konektory na datovém (signálovém) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na svého prodejce, u něhož získáte potřebnou podporu. Není vidět žádný obraz: Je indikace na displeji zobrazena zelenou barvou? Pokud dioda LED svítí zeleně, a na obrazovce je zobrazena zpráva Out of Range, znamená to, že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého z podporovaných režimů. Přečtěte si prosím část "Podporovaná časování počítače" na strani 48. Doporučený režim je , 60 Hz. Na obrazovce je patrný mírný stín ze zobrazeného statického obrazu: Aktivujte funkci řízení spotřeby, aby počítač a monitor, pokud nejsou aktivně používány, přešly do režimu spánku s nízkou spotřebou. Použijte spořič obrazovky k zabránění vzniku otisku obrazu. 46 Odstraňování závad
