Rabštejn nad Střelou statické zajištění opěrné zdi na ppč. 9

Transkript

1 Nálezová zpráva o archeologickém dohledu Rabštejn nad Střelou statické zajištění opěrné zdi na ppč. 9 Archeologický dohled při statickém zajištění opěrné zdi na ppč. 9 Muzeum a galerie severního Plzeňska Mariánská Týnice Ved. výzkumu, autor zpracování zprávy: Mgr. Daniel Stráník Kresebná dokumentace: Mgr. Daniel Stráník Fotografická dokumentace: Mgr. Daniel Stráník Uloženo: MG severního Plzeňska Mariánská Týnice dále: ARÚ Praha NZ vyhotovena v Mariánské Týnici, červenec 2010 číslo akce: AR 10/

2 Tato práce, která vznikla tvůrčím zpracováním výsledků archeologického výzkumu, je chráněna autorským právem podle zákona 247/90Sb. Ve smyslu tohoto zákona jsou chráněny i jednotlivé části této práce jako např. skici, náčrty, závěry apod. ( 9 cit. zákona). Části práce nebo práce celou lze uveřejnit jen se svolením autorů. 1

3 Obsah 1. Úvod Lokalizace zájmového území Historie lokality Postup a metoda výzkumu Popis nálezové situace Závěr Literatura Obrazová příloha:...5 LIST ZÁCHRANNÉHO ARCHEOLOGICKÉHO VÝZKUMU...15 EXPERTNÍ LIST KE STAVBĚ

4 1. Úvod Archeologický výzkum vyvolala stavební akce zajištění statiky zdi na ppč. 9 v Rabštejnu nad Střelou (Obr. 1, 2) na katastrálním území města Manětína. Archeologický dohled byl zahájen dne , spolu se zahájením zemních prací. 2. Lokalizace zájmového území Město Rabštejn nad Střelou se nachází 7,5 km severovýchodně od Manětína uprostřed přírodního parku Horní Střela. Městečko leží nad pravým břehem řeky Střely, na ostrohu ohraničeném strmými svahy na jihu a severu. Rozkládá se mezi Tepelskou a vrchovinou a Rakovnickou pahorkatinou. Koordináty plochy výzkumu byly odečteny v souřadnicovém systému JTSK: , ; , ; , ; , ; , Historie lokality Město založené na nevelké ostrožně je poprvé v písemných pramenech zmiňováno roku Na nejvyšším místě historické zástavby byl ve 30. letech 14. století založen hrad Rabštejn. Na základě současného poznání však nelze vyloučit starší fázi tohoto feudálního sídla. Hrad kontroloval obchodní cestu z Rakovníka na Žlutice. Severovýchodně od hradu bylo založeno městečko obehnané kamennými hradbami. Od poloviny 14. století se stal hrad s městečkem královským majetkem, roku 1483 zde byl založen karmelitánský klášter, dle dochovaných pramenů, byla v této době značná část městské zástavby dřevěná. (Cingroš 1996). 4. Postup a metoda výzkumu Terénní část výzkumu začala dne Archeologický výzkum probíhal formou dohledu. Vzhledem k výkopovým pracím, které probíhaly průběžně, bylo nutné lokalitu monitorovat průběžně, v závislosti na zemních pracích. Kresebně byl zdokumentován statický výkop kolmý na zajišťovanou zeď, (Obr. 29) zachycuje půdorys statické sondy, profil statické sondy dokumentuje (Obr. 30) a líc odhalené zdi je zobrazen na (Obr. 31). 5. Popis nálezové situace Zajišťovaná zeď byla lícovaná nejen z pohledové strany, ale také v místě výkopu (Obr ). Líc byl kolmý se 40 cm. širokým ochozem (Obr. 7-9, 16-18, 29-31). Ve výkopu byla patrná stratigrafie, s největší pravděpodobností se jednalo o dorovnání terénu v průběhu 19. a 20. století (Obr.30). Ve výkopu se podařilo rozlišit 6 základních stratigrafických jednotek. Vrstva 1001 ornice, současný povrch terénu středně hnědá hlína, vrstva 1002 se skládala z tmavě hnědé hlíny s příměsí písku a štěrku, vrstva 1003 byla tvořena štěrkem cca 1 cm s 3

5 příměsí hlíny, vrstva 1004 obsahovala stavební destrukci cihly a kameny provázané tmavě hnědou hlínou, vrstva 1005 byla tvořená světle hnědou hlínou s příměsí slídy, vrstvu 1006 tvořil oranžovo-hnědý písek s příměsí hlíny. Další návštěva proběhla v době odkrývání plochy rovnoběžné se zajišťovanou zdí. Výkopy odhalily, že ochoz probíhá téměř v celé délce zajišťované zdi. Na východní straně, cca 1 metr od konce výkopu se ochoz vytratil. Jeho možný průběh odhalil až další výkop následující den. Sledovaná zeď se kolmo lámala jižní směrem (Obr. 32). Bohužel byla zemními pracemi narušena, respektive přerušena téměř na celou šířku výkopu (Obr. 23, 24). Z jejích fragmentů bylo patrné, že byla také z obou stran lícovaná. Jestli se na ní také nacházel ochoz se mi bohužel nepodařilo zjistit, výkop byl v těchto místech značně nestabilní. Investorem mi nebylo povoleno její odhalení v délce z důvodu narušení její statiky i celého výkopu, proto byl výkop rychle zapažen a zalit betonem. 6. Závěr Archeologický dohled zjistil, že výkopové práce narušily starší zděnou konstrukci, konstrukčně provázanou se zajišťovanou zdí. Narušená konstrukce byla lícována z obou stran, bohužel se mi nepodařilo zachytit ani jinak doložit přítomnost ochozu v těchto místech, který byl jinak lokalizován po celé délce zajišťované zdi až po odhalenou zeď. 7. Literatura Cingroš, S. 1996: Rabštejn nad Střelou. Urbanistická studie. 8. Obrazová příloha: Obr. 1 Satelitní snímek se zájmovým územím Obr. 2 Rabštejn n. Střelou - II vojenské mapování 4

6 Obr. 3 Rabštejn od V, zač. Reprodukce z knihy: Mauritius Vogt, Das jetzt lebende Königrech Böhmen, Frankfurt Obr. 4 -Rabštejn -V. Morstadt 1850 Obr. 5 Stabilní katastr zájmová plocha Obr. 6 Rabštejn - Werner Obr. 7 Situace po prvním příjezdu na lokalitu Obr. 8 Odkrytý líc zdi s ochozem 5

7 Obr. 9 Celkový pohled na statickou sondu Obr. 10 Výkop pro kanalizaci při zasypávání Obr. 11 Výkop pro kanalizaci - zasypávání Obr. 12 Výkop pro kanalizaci skalnaté podloží Obr. 13 Narušení konstrukce kolmé na sledovanou zeď pojivo červený jíl, líc z obou stran Obr. 14 Detail narušené konstrukce 6

8 Obr. 15 Nález nábojnice - skartována Obr. 16 celkový pohled na plochu výzkumu Obr. 17 pohled od V na sledovanou zeď s ochozem Obr. 18 pohled od Z na sledovanou zeď s ochozem Obr. 19 Pásový výkop pro statické zajištění Obr. 20 Pásový výkop pro statické zajištění 7

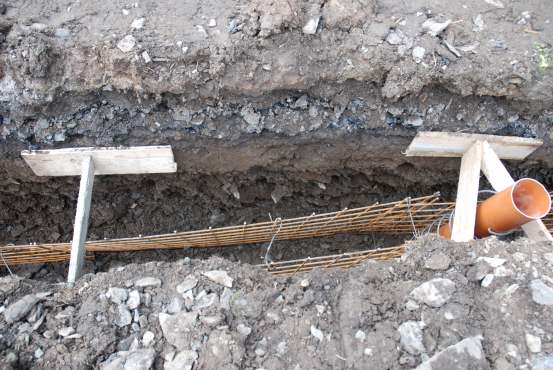

9 Obr. 21 Pásový výkop pro statické zajištění Obr. 22 Pásový výkop pro statické zajištění Obr. 23 Detail narušené konstrukce s patrnými líci Obr. 24 provázání sledované zdi s její dostavbou a kolmé narušené zdi Obr. 25 výkop s patrnou stratigrafií Obr. 26 výkop s patrnou stratigrafií 8

10 Obr. 27 výkop s patrnou stratigrafií Obr. 28 Zapažený výkop s patrnou stratigrafií Obr. 29: Půdorys statické sondy Obr. 30: Profil statické sondy Obr. 31: Líc zdi v statické sondě Obr. 32: Celkový plán výkopů s odhalenými konstrukcemi 9

11 Obr. 33 zvířecí kost - rub Obr. 34: zvířecí kost - líc Obr. 35: zvířecí kost - rub Obr. 36: zvířecí kost - líc Obr. 37: zvířecí kost - rub Obr. 38: zvířecí kost - líc 10

12 Obr. 39: zvířecí kost - rub Obr. 40: zvířecí kost - líc Obr. 41: Keramika květináč? 20. stol?? - líc Obr. 42: Keramika květináč? 20. stol?? - rub Obr. 43 keramika novověk - líc Obr. 44 keramika novověk - rub 11

13 Obr. 45 keramika novověk ucho s okrajem Obr. 46 keramika novověk ucho s okrajem Obr novověká keramika - líc Obr. 48 novověká keramika - rub Obr. 49 zv. Kost s kloubní hlavicí rub Obr. 50 zv. Kost s kloubní hlavicí - rub 12

14 Obr keramická dlaždice rub Obr. 51 -keramická dlaždice líc Obr. 52 keramická dlaždice hrana Obr. 53 Staticky zajišťovaná zeď pohled k Jihu, zeď za usedlostí 13

15 LIST ZÁCHRANNÉHO ARCHEOLOGICKÉHO VÝZKUMU Číslo akce: Datum předání OZV, ZS: Lokalizace: Rabštejn nad Střelou Lokalita: Rabštejn nad Střelou Číslo parcely/ číslo popisné: ppč.9 Katastrální území: Manětín Obec: Rabštejn nad Střelou Okres: Plzeň-sever Objednatel: Sazka a.s. Adresa: K Žižkovu 851, Praha 9 Objednávka: Ano Kontaktní osoba: Ing. Jan Prádler Název stavební akce: Rabštejn n. Střelou - Statické zajištění opěrné zdi Zaměření: JTSK: , ; , ; , ; , ; , Vedoucí výzkumu: Daniel Stráník Návštěva dne: Zapsáno do stav. deníku Terénní dokumentace Narušení arch. nemov. památek Charakteristika pozitivně narušených situací Pracovníků v terénu V terénu hodin včetně cesty NE ANO ANO Odhalení líce a ochozu opěrné zdi ve statické sondě Auto služ., počet km Ostatní náklady Vyúčtování NE NE ANO Narušení zdi kolmé na zajišťovanou zeď - provázány NE NE ANO Odhalení prostoru za kolmou zdí pažení výkopů NE NE ANO Odhalení prostoru za kolmou zdí pažení výkopů NE NE NE NE NE NE NE ANO NE NE NE NE

16 MUZEUM A GALERIE SEVERNÍHO PLZEŇSKA MARIÁNSKÁ TÝNICE Mariánská Týnice 1, Kralovice, tel: EXPERTNÍ LIST KE STAVBĚ Dokument je určen pro investora stavby jako doklad realizovaného záchranného archeologického výzkumu a je formou zprávy o výsledcích výzkumu. Je nedílnou součástí konkrétní stavební akce. V souvislosti s jinou stavební aktivitou je neplatný! ČÍSLO AKCE: LOKALITA: Rabštejn nad Střelou KATASTRÁLNÍ ÚZEMÍ: Manětín OBEC: Rabštejn nad Střelou OKRES: Plzeň-sever PARCELNÍ ČÍSLO: 9 ČÍSLO POPISNÉ: KOORDINÁTY: JTSK: JTSK: , ; , ; , ; , ; , INVESTOR: SAZKA a.s. DODAVATEL: Muzeum a galerie severního Plzeňska Mariánská Týnice NÁZEV A DRUH STAVBY: Rabštejn n. Střelou - Statické zajištění opěrné zdi DOBA STAVBY: FORMA ZÁCHRANNÉHO ARCHEOLOGICKÉHO VÝZKUMU: PŘEDSTIHOVÝ ZÁCHRANNÝ DOHLED VÝSLEDEK: Archeologický dohled zjistil, že výkopové práce narušily starší zděnou konstrukci, konstrukčně provázanou se zajišťovanou zdí. Narušená konstrukce byla lícována z obou stran, bohužel se mi nepodařilo zachytit ani jinak doložit přítomnost ochozu v těchto místech, který byl jinak lokalizován po celé délce zajišťované zdi až po odhalenou zeď. ÚZEMÍ ZASAŽENÉ STAVEBNÍ ČINNOSTÍ POSOUDIL: Mgr. Daniel Stráník DATUM: PODPIS: 15
