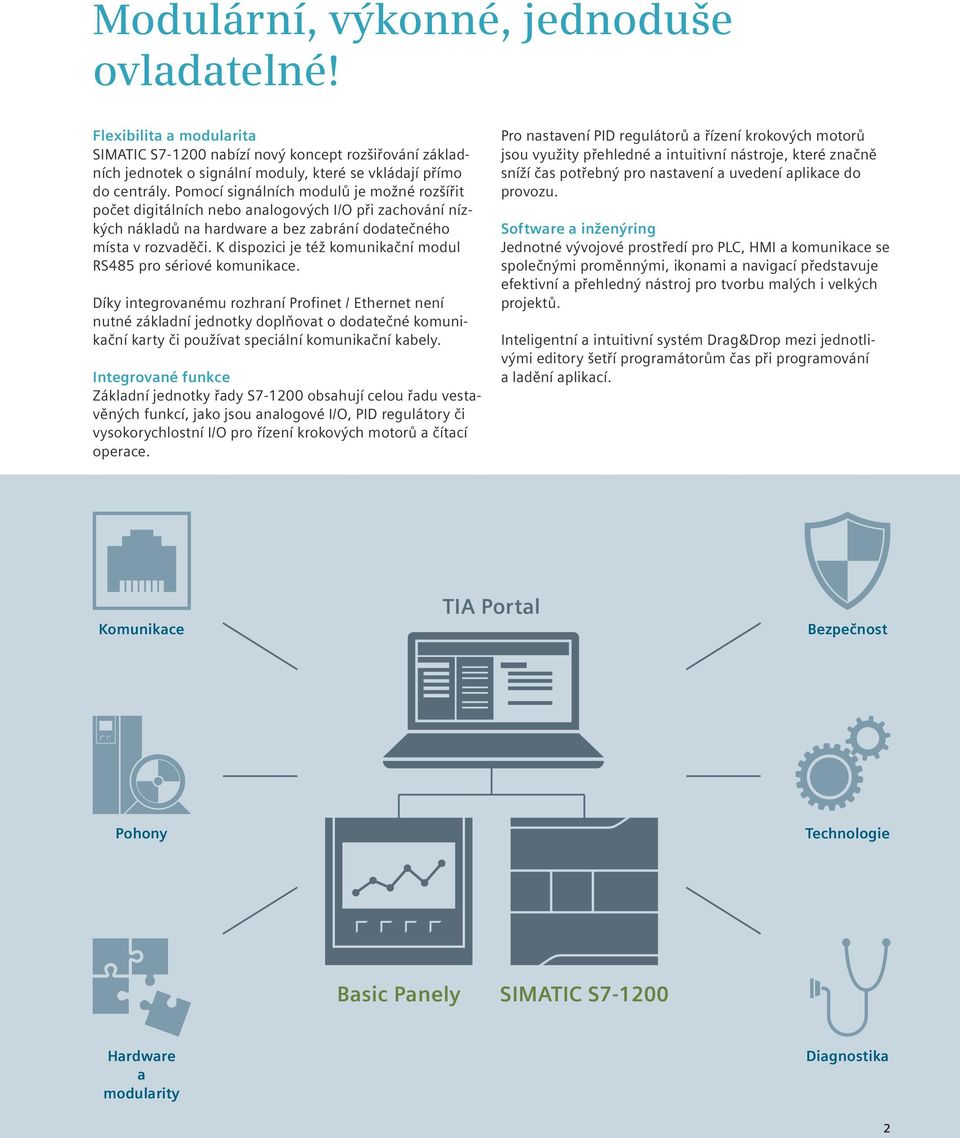

2 Modulární, výkonné, jednoduše ovladatelné! Flexibilita a modularita SIMATIC S nabízí nový koncept rozšiřování základních jednotek o signální moduly, které se vkládají přímo do centrály. Pomocí signálních modulů je možné rozšířit počet digitálních nebo analogových I/O při zachování nízkých nákladů na hardware a bez zabrání dodatečného místa v rozvaděči. K dispozici je též komunikační modul RS485 pro sériové komunikace. Díky integrovanému rozhraní Profinet / Ethernet není nutné základní jednotky doplňovat o dodatečné komunikační karty či používat speciální komunikační kabely. Integrované funkce Základní jednotky řady S obsahují celou řadu vestavěných funkcí, jako jsou analogové I/O, PID regulátory či vysokorychlostní I/O pro řízení krokových motorů a čítací operace. Pro nastavení PID regulátorů a řízení krokových motorů jsou využity přehledné a intuitivní nástroje, které značně sníží čas potřebný pro nastavení a uvedení aplikace do provozu. Software a inženýring Jednotné vývojové prostředí pro PLC, HMI a komunikace se společnými proměnnými, ikonami a navigací představuje efektivní a přehledný nástroj pro tvorbu malých i velkých projektů. Inteligentní a intuitivní systém Drag&Drop mezi jednotlivými editory šetří programátorům čas při programování a ladění aplikací. Komunikace TIA Portal Bezpečnost Pohony Technologie Basic Panely SIMATIC S Hardware a modularity Diagnostika 2

3 SIMATIC HMI Basic Panely 1. Generace KP300 Basic mono PN Tlačítka, 3 FSTN display, černá-bílá, volitelná barva podsvětlení (bílá, červená, zelená, žlutá) 6AV AH11-3AX0 KP400 Basic color PN Tlačítka, vysoké rozlišení 4 širokoúhlý TFT displej, 256 barev 6AV AJ11-3AX0 Komunikační karty a procesory CM 1241 RS232 6ES AH32-0XB0 CM 1241 RS422/485 6ES CH32-0XB0 CM AS-i Master 3RK AA30-0XB0 DCM 1271 AS-i Data Decoupling 3RK AA30-0AA0 CM PROFIBUS DP Slave 6GK DX30-0XE0 CM PROFIBUS DP Master 6GK DX30-0XE0 2. Generace KTP400 Basic Novinka Dotykový + tlačítka, 4 širokoúhlý TFT LCD displej, barev 6AV DB03-0AX0 KTP700 Basic Novinka Dotykový + tlačítka, 7 širokoúhlý TFT LCD displej, barev 6AV GB03-0AX0 CP GPRS 6GK KX30-0XE0 RF120C RFID/Code Reading Novinka 6GT LA00 CP DNP3 Novinka 6GK JX30-0XE0 CP Security Novinka 6GK BX30-0XE0 CP IEC Novinka 6GK PX30-0XE0 CM CANopen Novinka Teto produkt lze objednat pomocí HMS Anybus KTP900 Basic Novinka Dotykový + tlačítka, 9 širokoúhlý TFT LCD displej, barev 6AV JB03-0AX0 KTP1200 Basic Novinka Dotykový + tlačítka, 12 širokoúhlý TFT LCD displej, barev Available 09/2014 6AV MB03-0AX0 Aktuální informace naleznete na: siemens.cz/hmi Vývojový software SIMATIC STEP 7 Basic V13 6ES AA03-0YA5 SIMATIC STEP 7 Professional V13 6ES AA03-0YA5 Software Update Service SIMATIC STEP 7 Basic 6ES AA00-0YL0 Upgrade SIMATIC STEP 7 Basic V11 V12 to V13 Floating License 6ES AA03-0YE5 3

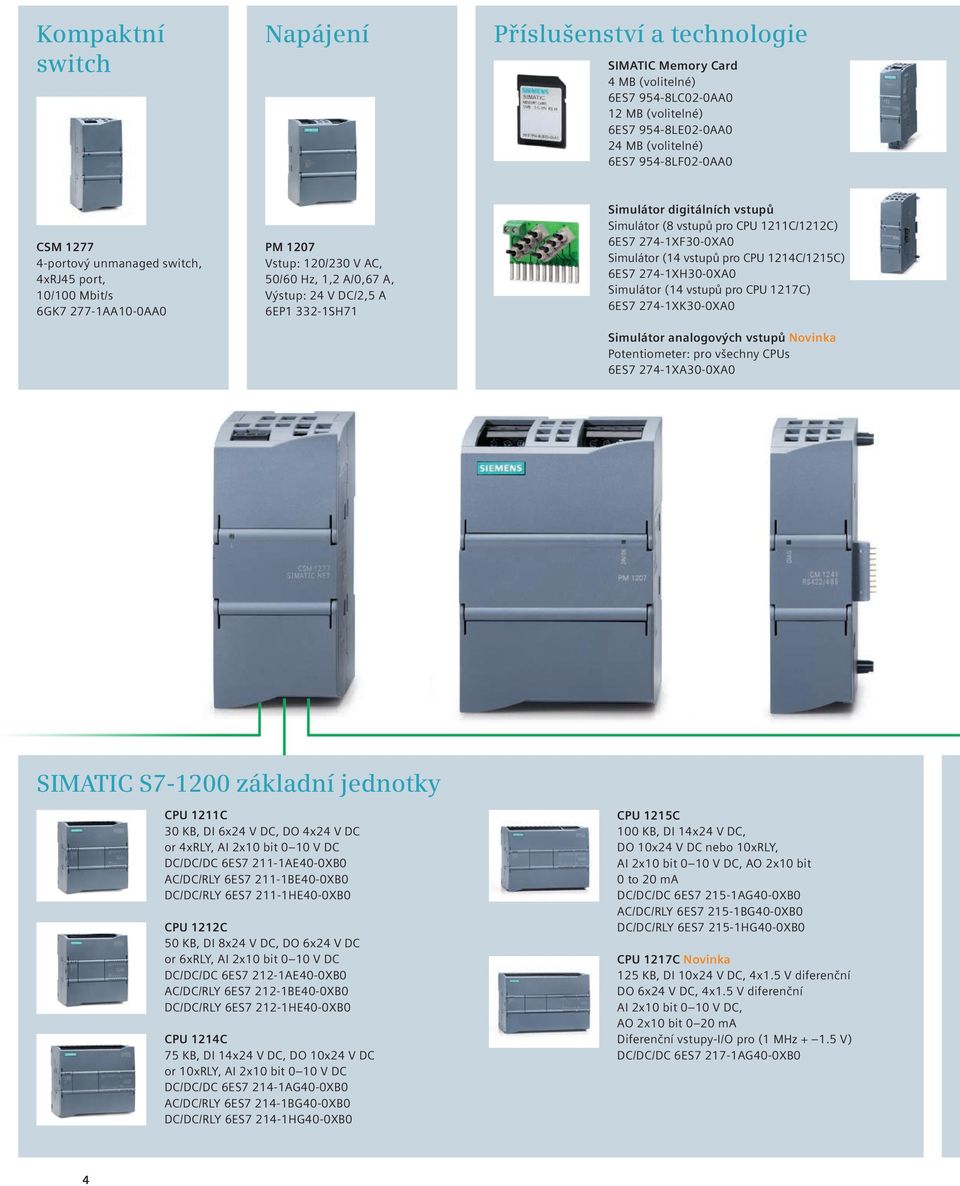

4 Kompaktní switch Napájení Příslušenství a technologie SIMATIC Memory Card 4 MB (volitelné) 6ES LC02-0AA0 12 MB (volitelné) 6ES LE02-0AA0 24 MB (volitelné) 6ES LF02-0AA0 CSM portový unmanaged switch, 4xRJ45 port, 10/100 Mbit/s 6GK AA10-0AA0 PM 1207 Vstup: 120/230 V AC, 50/60 Hz, 1,2 A/0,67 A, Výstup: 24 V DC/2,5 A 6EP SH71 Simulátor digitálních vstupů Simulátor (8 vstupů pro CPU 1211C/1212C) 6ES XF30-0XA0 Simulátor (14 vstupů pro CPU 1214C/1215C) 6ES XH30-0XA0 Simulátor (14 vstupů pro CPU 1217C) 6ES XK30-0XA0 Simulátor analogových vstupů Novinka Potentiometer: pro všechny CPUs 6ES XA30-0XA0 SIMATIC S základní jednotky CPU 1211C 30 KB, DI 6x24 V DC, DO 4x24 V DC or 4xRLY, AI 2x10 bit 0 10 V DC DC/DC/DC 6ES AE40-0XB0 AC/DC/RLY 6ES BE40-0XB0 DC/DC/RLY 6ES HE40-0XB0 CPU 1212C 50 KB, DI 8x24 V DC, DO 6x24 V DC or 6xRLY, AI 2x10 bit 0 10 V DC DC/DC/DC 6ES AE40-0XB0 AC/DC/RLY 6ES BE40-0XB0 DC/DC/RLY 6ES HE40-0XB0 CPU 1214C 75 KB, DI 14x24 V DC, DO 10x24 V DC or 10xRLY, AI 2x10 bit 0 10 V DC DC/DC/DC 6ES AG40-0XB0 AC/DC/RLY 6ES BG40-0XB0 DC/DC/RLY 6ES HG40-0XB0 CPU 1215C 100 KB, DI 14x24 V DC, DO 10x24 V DC nebo 10xRLY, AI 2x10 bit 0 10 V DC, AO 2x10 bit 0 to 20 ma DC/DC/DC 6ES AG40-0XB0 AC/DC/RLY 6ES BG40-0XB0 DC/DC/RLY 6ES HG40-0XB0 CPU 1217C Novinka 125 KB, DI 10x24 V DC, 4x1.5 V diferenční DO 6x24 V DC, 4x1.5 V diferenční AI 2x10 bit 0 10 V DC, AO 2x10 bit 0 20 ma Diferenční vstupy-i/o pro (1 MHz V) DC/DC/DC 6ES AG40-0XB0 4

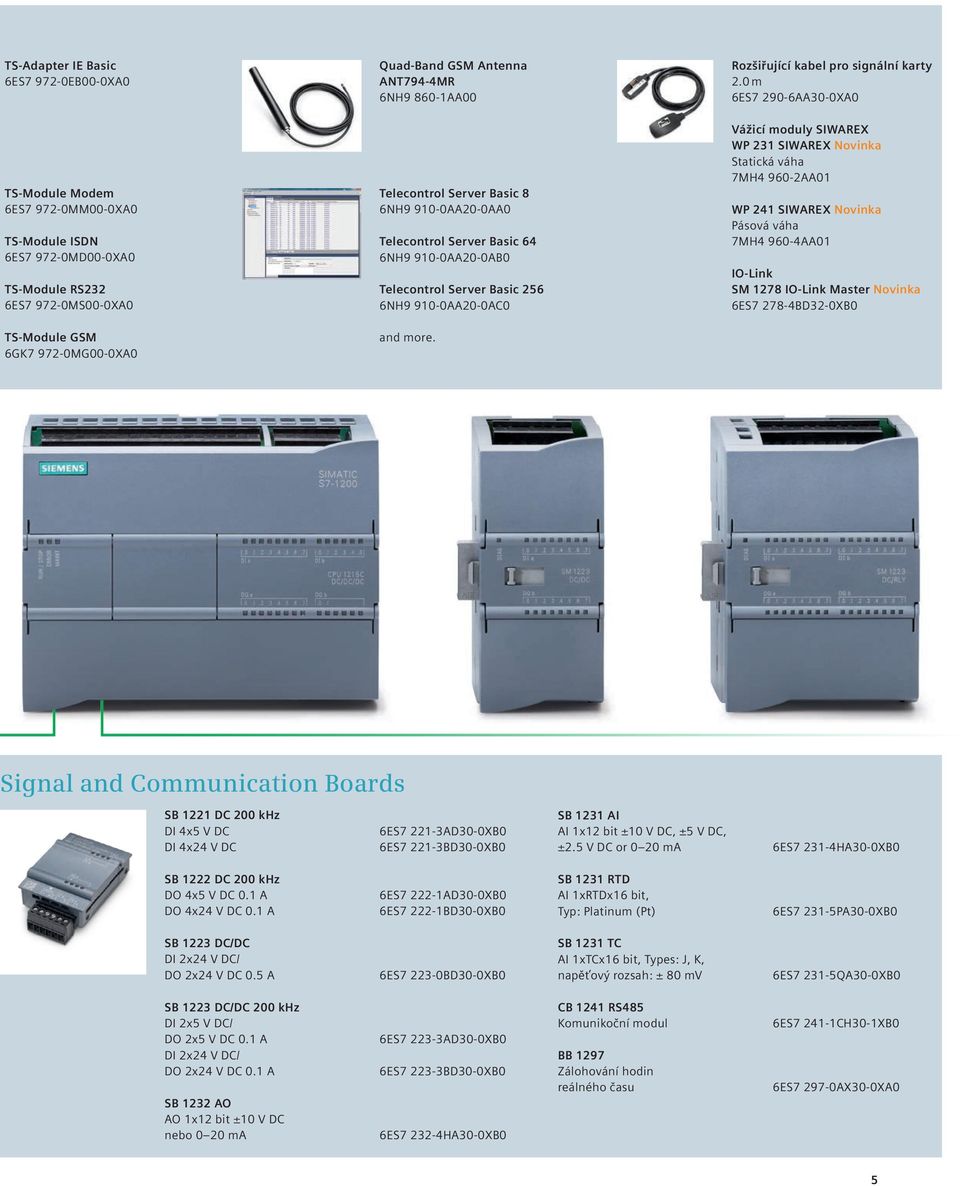

5 TS-Adapter IE Basic 6ES EB00-0XA0 TS-Module Modem 6ES MM00-0XA0 TS-Module ISDN 6ES MD00-0XA0 TS-Module RS232 6ES MS00-0XA0 TS-Module GSM 6GK MG00-0XA0 Quad-Band GSM Antenna ANT794-4MR 6NH AA00 Telecontrol Server Basic 8 6NH AA20-0AA0 Telecontrol Server Basic 64 6NH AA20-0AB0 Telecontrol Server Basic 256 6NH AA20-0AC0 and more. Rozšiřující kabel pro signální karty 2.0 m 6ES AA30-0XA0 Vážicí moduly SIWAREX WP 231 SIWAREX Novinka Statická váha 7MH AA01 WP 241 SIWAREX Novinka Pásová váha 7MH AA01 IO-Link SM 1278 IO-Link Master Novinka 6ES BD32-0XB0 Signal and Communication Boards SB 1221 DC 200 khz DI 4x5 V DC DI 4x24 V DC 6ES AD30-0XB0 6ES BD30-0XB0 SB 1231 AI AI 1x12 bit ±10 V DC, ±5 V DC, ±2.5 V DC or 0 20 ma 6ES HA30-0XB0 SB 1222 DC 200 khz DO 4x5 V DC 0.1 A DO 4x24 V DC 0.1 A 6ES AD30-0XB0 6ES BD30-0XB0 SB 1231 RTD AI 1xRTDx16 bit, Typ: Platinum (Pt) 6ES PA30-0XB0 SB 1223 DC/DC DI 2x24 V DC/ DO 2x24 V DC 0.5 A 6ES BD30-0XB0 SB 1231 TC AI 1xTCx16 bit, Types: J, K, napěťový rozsah: ± 80 mv 6ES QA30-0XB0 SB 1223 DC/DC 200 khz DI 2x5 V DC/ DO 2x5 V DC 0.1 A DI 2x24 V DC/ DO 2x24 V DC 0.1 A SB 1232 AO AO 1x12 bit ±10 V DC nebo 0 20 ma 6ES AD30-0XB0 6ES BD30-0XB0 6ES HA30-0XB0 CB 1241 RS485 Komunikoční modul BB 1297 Zálohování hodin reálného času 6ES CH30-1XB0 6ES AX30-0XA0 5

6 Rozšiřující moduly SM 1221 DC DI 8x24 V DC DI 16x24 V DC 6ES BF32-0XB0 6ES BH32-0XB0 SM 1222 DC DO 8x24 V DC 0.5 A DO 16x24 V DC 0.5 A 6ES BF32-0XB0 6ES BH32-0XB0 SM 1222 RLY DO 8xRLY 30 V DC/250 V AC 2 A DO 16xRLY 30 V DC/250 V AC 2 A DO 8xRLY 30 V DC/250 V AC 2 A 6ES HF32-0XB0 6ES HH32-0XB0 6ES XF32-0XB0 SM 1223 DC/DC DI 8x24 V DC, DO 8x24 V DC 0.5 A DI 16x24 V DC, DO 16x24 V DC 0.5 A 6ES BH32-0XB0 6ES BL32-0XB0 SM 1223 DC/RLY DI 8x24 V DC, DO 8xRLY 30 V DC/ 250 V AC 2 A 6ES PH32-0XB0 DI 16x24 V DC, DO 16xRLY 30 V DC/ 250 V AC 2 A 6ES PL32-0XB0 SM 1223 AC/RLY DI 8x120/250 V AC, DO 8xRLY 30 V DC/250 V AC 2 A 6ES QH32-0XB0 SM 1231 AI AI 4x13 bit ±10 V DC, ±5 V DC, ±2.5 V DC or 4 20 ma 6ES HD32-0XB0 AI 8x13 bit ±10 V DC, ±5 V DC, ±2.5 V DC or 4 20 ma 6ES HF32-0XB0 AI 4x16 bit ±10 V DC, ±5 V DC, ±2.5 V DC, ±1.25 V DC or 4 20 ma 6ES ND32-0XB0 SM 1231 RTD AI 4xRTDx16 bit AI 8xRTDx16 bit Typ: Platinum (Pt), Copper (Cu), Nickel (Ni) 6ES PD32-0XB0 6ES PF32-0XB0 SM 1231 TC AI 4xTCx16 bit AI 8xTCx16 bit Types: J, K, T, E, R, S, N, C, TXK/XK(L) Napěťový rozsah: ±80 mv 6ES QD32-0XB0 6ES QF32-0XB0 SM 1232 AO AO 2x14 bit ±10 V DC or 4 20 ma AO 4x14 bit ±10 V DC or 4 20 ma 6ES HB32-0XB0 6ES HD32-0XB0 SM 1234 AI/AO AI 4x13 bit ±10 V DC, ±5 V DC, ±2.5 V DC nebo 4 20 ma, AO 2x14 bit ±10 V DC nebo 4 20 ma 6ES HE32-0XB0 6

7 Nová centrála SIMATIC S7-1217C Nová kompaktní CPU s pamětí pro program a data o velikosti 125kB je určena pro aplikace s řízením pohonů. Obsahuje diferenční I/O, které jsou schopny pracovat s frekvencemi až 1MHz. Umístění vysokorychlostních výstupů PTO / PWM a HSC vstupů je libovolné a poskytuje programátorům dostatečnou flexibilitu. Integrovaná funkce Trace představuje nástroj pro přehlednou diagnostiku chování PLC na vlastní program a vnější signály. Integrované funkce a technologie Základní jednotky S obsahují novou verzi PID regulátoru V2.0 s vylepšeným chováním během restartu a chybových stavů PLC. Nový RFID komunikační modul s připravenými knihovnami umožňuje rychlé a bezproblémové připojení RFID čteček. Vážící cely je možné připojit pomocí SIWAREX vážícího modulu, který je pro SIMATIC S k dispozici. Nové Basic Panely Nové panely řady SIMATIC HMI Basic přinášejí kvalitní dotykový displej ve vysokém rozlišení a formátu 16:9. Uživatelům nabízí více prostoru, integrované PROFINET / PROFIBUS rozhranní a USB port pro zálohu uživatelských dat. Společný software pro PLC a HMI představuje rychlý a efektivní nástroj pro tvorbu projektů. Hardware a modularita Pro řadu SIMATIC S je k dispozici široké spektrum rozšiřujících signálních karet, které rozšíří počet integrovaných digitálních/analogových I/O. Novinkou jsou takzvané signální moduly, které se vkládají přímo do CPU a nezabírají dodatečné místo v rozvaděči. Komunikace Integrované PROFINET rozhranní je využito pro programování, diagnostiku, komunikaci s HMI, připojení zařízeních I/O device a otevřenou komunikaci po Ethernetu s využitím protokolů TCP/IP. Nově je též možné S připojit do sítě PROFINET jako inteligentní slave (I-Device). Dodatečně lze základní jednotky S doplnit o komunikační karty PROFIBUS, RS232/485, AS-interface, CANopen, GPRS, DNP3 a IEC Zabezpečení Zabezpečení základních jednotek SIMATIC S proti neautorizovanému přístupu je kladen velký důraz. K dispozici je několik úrovní zabezpečení, jako jsou ochrana proti kopírování programu, přístupu k samotnému CPU a možnost zaheslování jednotlivých částí programu. Integrace funkcí Drives and Motion K dispozici pro software TIA Portal je knihovna funkcí PLC Open pro lineární polohování. Je možné využít až 4 PTO/PWM výstupy přímo na základní jednotce SIMATIC S Připojit pohony je též možné přes síť PROFINET, PROFIBUS, Modbus TCP a CANopen bus. Systémová diagnostika Hlavní myšlenkou diagnostických funkcí SIMATIC S je zkrácení doby pro odhalení a nápravu možných poruch či chybových stavů. Diagnostika pro sledování zkratu či mezních hodnot se zapíná pouhým kliknutí myší bez nutnosti psát jedinou řádku programového kódu. Diagnostika je k dispozici v samotném softwaru TIA Portal, panelech HMI či integrovaném webovém serveru CPU S
