Ing. Jan Valouch, Ph.D. Ústav bezpečnostního inženýrství Fakulta aplikované informatiky, UTB ve Zlíně
|
|
- Antonie Brožová
- před 8 lety
- Počet zobrazení:
Transkript
1 Technické způsoby integrace poplachových systémů Ing. Jan Valouch, Ph.D. Ústav bezpečnostního inženýrství Fakulta aplikované informatiky, UTB ve Zlíně 1
2 Východiska Integrace poplachových systému představuje moderní způsob využití současných technologických možností prvků zabezpečovacích, kamerových, přístupových a tísňových systémů, aplikace je možno integrovat navzájem nebo doplnit o systémy nepoplachové a tím zabezpečit zjednodušení automatizačních procesů v komerčních i rezidenčních objektech. 2

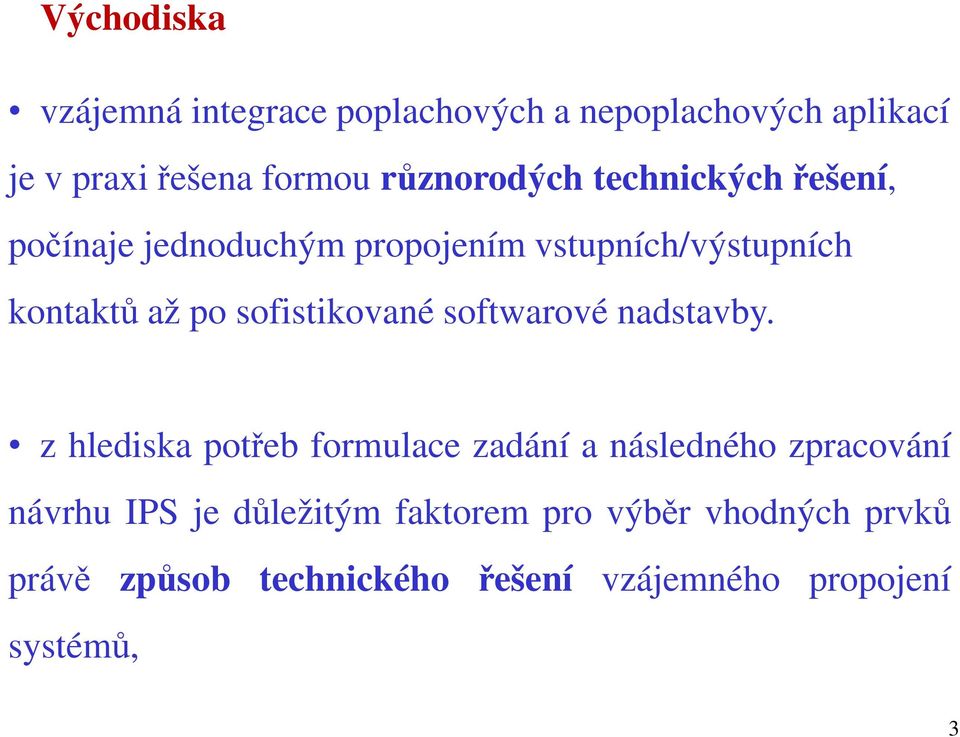

3 Východiska vzájemná integrace poplachových a nepoplachových aplikací je v praxi řešena formou různorodých technických řešení, počínaje jednoduchým propojením vstupních/výstupních kontaktů až po sofistikované softwarové nadstavby. z hlediska potřeb formulace zadání a následného zpracování návrhu IPS je důležitým faktorem pro výběr vhodných prvků právě způsob technického řešení vzájemného propojení systémů, 3
4 Východiska je vhodné roztřídit- klasifikovat jednotlivé technické způsoby integrace a tím vytvořit základní vodítko předprojektové přípravy realizace IPS. 4
5 Integrované poplachové systémy Integrované poplachové systémy (IPS) jsou v souladu se zněním relevantního technického předpisu ČSN CLC/TS 50398: 2009 definovány jako systémy mající jedno nebo více společných zařízení alespoň jedním, z nichž je poplachová aplikace. 5
6 Integrované poplachové systémy Poplachové aplikace řadíme systémy určené na ochranu života majetku nebo prostředí: poplachové zabezpečovací a tísňové systémy (PZTS), systémy přivolání pomoci (SAS), uzavřené televizní okruhy používané pro účely zabezpečení a dohledu (CCTV), systémy kontroly vstupu (ACS), elektrická požární signalizace (EPS), poplachové systémy vlivu prostředí a poplachové systémy výtahů. 6
7 Integrované poplachové systémy Nepoplachové aplikace- systémy: osvětlení, vytápění, klimatizace, ventilace, stínění, zavlažování, správa budov, řízení energetických systémů, sušení, krmení 7
8 Integrace poplachových systémů Zpracování návrhu klasifikace technických způsobů integrace poplachových a nepoplachových aplikací vychází z analýzy následujících typů dokumentace: technické normy- oblast IPS, PZTS, CCTV, ACS, SAS), technické specifikace výrobců, instalační manuály relevantních systémů a jejich prvků, právní předpisy- vymezení technických požadavků na komponenty IPS. 8

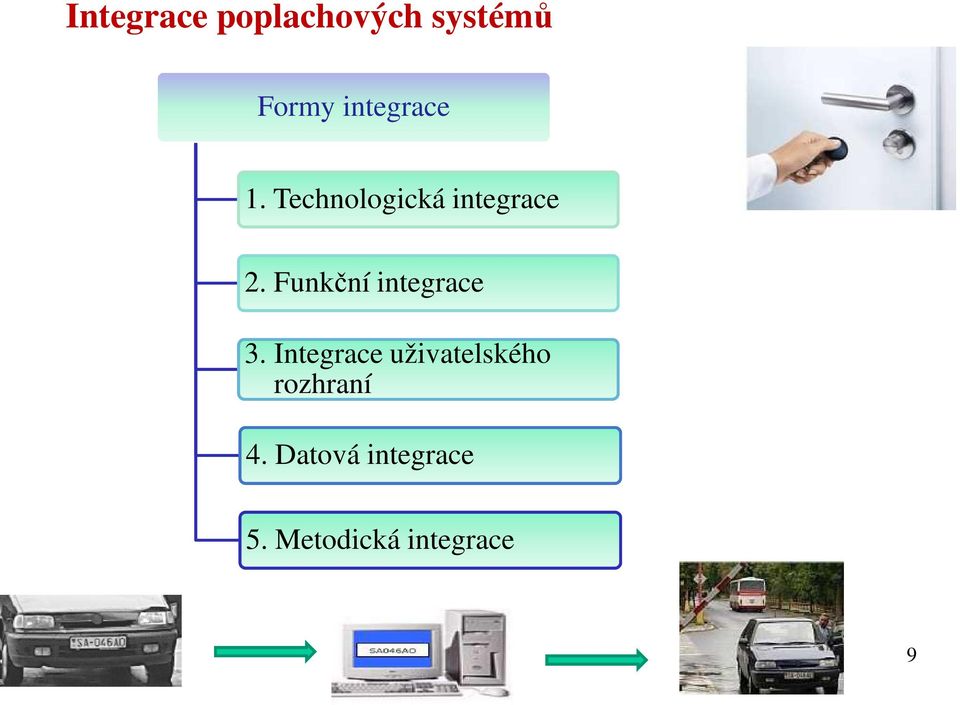

9 Integrace poplachových systémů Formy integrace 1. Technologická integrace 2. Funkční integrace 3. Integrace uživatelského rozhraní 4. Datová integrace 5. Metodická integrace 9
10 Integrace poplachových systémů Forma Technologická integrace Funkční integrace Integrace uživatelského rozhraní Datová integrace Metodická integrace Použití Integrace PZS, CCTV, ACS + řízení osvětlení, vytápění Integrace funkcí přístupových karet: evidence vstupu/ evidence výrobních operací Sdružené ovládání poplachových a nepoplachových aplikacíovládací panely, aplikace pro mobilní telefony (např. technologie inteligentních domů ). SW produkty k zabezpečení identifikace osob, evidence vstupu, docházky, exporty do mzdových systémů Zabezpečení metodiky registrace a pohybu návštěv, registrace osob a vozidel, přítomnost návštěvníků, evidence doprovodu, blokace vstupu nežádoucím osobám. 10
11 Integrace poplachových systémů Technické způsoby propojování jednotlivých aplikací je možné dělit na následující základní skupiny: Hardwarové způsoby integrace Softwarové způsoby integrace 11
12 Hardwarové (HW) způsoby integrace založeny na vzájemném propojení systémů pomocí jejich vstupů a výstupů, technických parametrech PZS, které mohou zahrnovat vedle základních bezpečnostních funkcí i specifické- rozšiřující prvky (moduly) k zabezpečení ovládání dalších poplachových nebo nepoplachových aplikací. K hardwarovým způsobům integrace je možno zařadit i automatizační systémy (např. systémová elektroinstalace), které mimo ovládání standardních technologií v budovách nabízí 12 možnost připojení zabezpečovacích prvků.
13 Hardwarové (HW) způsoby integrace 13
14 A) Integrace IN/OUT vzájemné propojování systémů prostřednictvím jejich vstupů a výstupů: alarmové vstupy (NC/NO) PGM výstupy GSM ovladače Keyswitch časté použití, moduly automatizace radiové moduly výstupní moduly systémově nejslabší varianta integrace, u rozsáhlejších aplikací technologicky náročné, vhodné ke sdílení a přenosu omezeného množství stavových informací o jednotlivých systémech (PZS, ACS, CCTV, 14 osvětlení, vytápění.),
15 Integrace IN/OUT 15
16 PGM výstupy..praktické příklady možností ovládání nepoplachových aplikací (komponenty Paradox) Digiplex EVO 192 ústředna PZS PGM (na desce): 2 x tranzistor 50mA 1 x 5A/24V (+ max. 16 x bezdrát. PGM) BUS 433 (868) MHz PGM (na desce) 4 x optorele 50mA 1 x 5A/24V RTX-3 bezdrátový nástavba REM3 klíčenka vč. ovládání PGM 2WPGM modul PGM výstup:1 x rele NO/NC 5A/30V vstup: 1x NO/NC PGM 4 modul PGM výstupů 4 x rele 5A/24V max. počet PGM v systému:
17 Integrace IN/OUT 17
18 GSM ovladač příklad použití přenos stavu relé X a Y do bezdrátových přijímačů, aktivace vstupů A až D pomocí bezdrátových tlačítek nebo bezdrátových detektorů, ovládání relé X a Y pomocí bezdrátových tlačítek řady, bezdrátovým termostatem GD 04 GD-04R Ovládání periferií přenos stavu relé AC-82 Bezdrátový modul silových relé Světlo, kotel, čerpadlo, zámek výstupní relé Aktivace výstupů relé GD 04 Aktivace vstupů JA-83M magnetický detektor otevření Světlo, kotel, čerpadlo, zámek RC-89 tlačítko TP-82 termostat 18 JA-83P PIR detektor

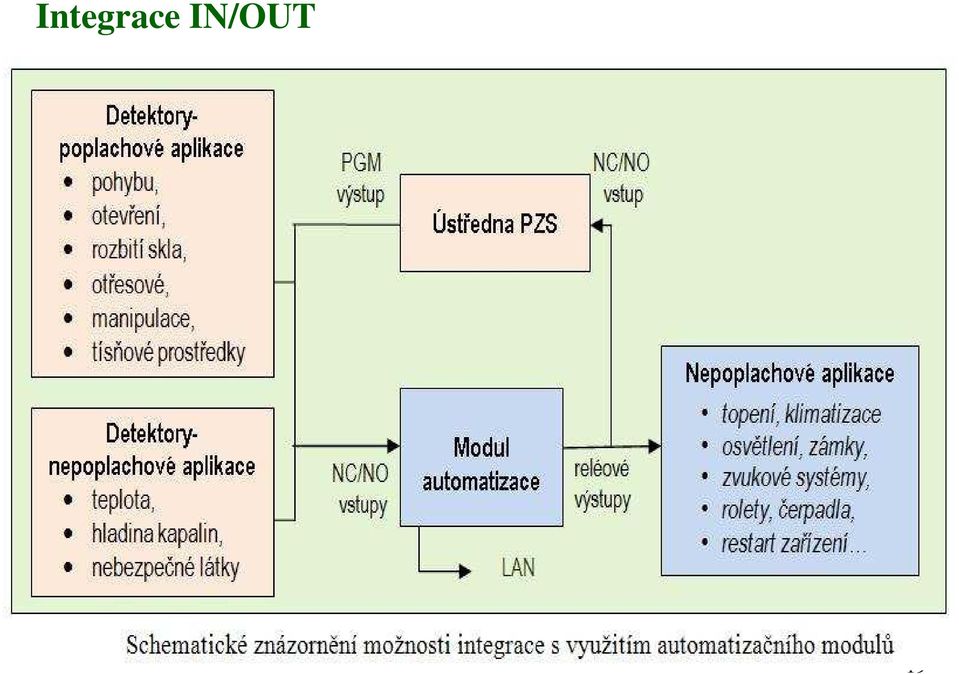

19 Integrace IN/OUT 19
20 Modul automatizace a dálkové správy příklad SpringNET CP-1 Výstupy RELÉ 1. Ovládání uživatelem 2. Nastavení reakce na vstup 3. Časový plán topení, klimatizace PZTS, zámky, osvětlení, rolety, čerpadla, restart zařízení.. Vstupy NC/NO LAN komunikace, ovládání, nastavení Detektory, snímače, výstup ústředny PZS technologie. 20 Zdroj:
21 B) Poplachový zabezpečovací a tísňový systém jako integrační prvek Základní klasifikace Modulární systémy PZTS PZTS jako řídící prvek systémů domácí automatizace Obrázky:
22 PZTS modulární systém 22
23 23
24 PZTS jako řídící prvek systémů domácí automatizace ústředna PZTS generuje na základě stavu, události, časového plánu nebo zadaného požadavku signály pro systémy domácí automatizace Detektorypoplachové aplikace pohybu, otevření, rozbití skla, otřesové, manipulace, tísňové prostředky Detektorynepoplachové aplikace teplota, hladina kapalin, nebezpečné látky vstupy Ústředna PZS Systémová sběrnice Zdroj řídících signálů Rozhraní Přenos řídících signálů Nepoplachové aplikace topení, klimatizace osvětlení, zámky, zvukové systémy, rolety, čerpadla, restart zařízení Systém domácí automatizace 24
25 PZTS jako řídící prvek systémů domácí automatizace.příklad X 10 25
26 C) Automatizační systém jako integrační prvek Základní členění Automatizační systém jako integrační prvek rozsáhlejší aplikace autonomní systémy Systémové instalace (SIE) PLCřídící systémy 1. SIE + autonomní PZTS 2. PZTS na bázi prvků SIE 3. SIE + PZST s ústřednou a prvky SIE 26
27 Příklad použití bezpečnostních terminálů v rámci SIE KNX 27 Zdroj:
28 Softwarové (SW) způsoby integrace SW způsoby integrace jsou založeny na propojení samostatných aplikací prostřednictvím komunikační sběrnice, ovládání, správu, vizualizaci a další funkce prvků zajišťují nadstavbové SW produkty instalované na externím počítači (servery, klientská PC) nebo autonomní bezobslužné řídící centrály s potřebným SW vybavením, aplikace mohou být rovněž připojeny k serveru prostřednictvím sítí (LAN, WAN). 28
29 Softwarové (SW) způsoby integrace nadstavbové SW produkty je možno klasifikovat podle funkcí, které pro potřebu instalačních firem, ale zejména pro potřeby uživatelů zabezpečují s ohledem na typy a rozsah připojených systémů, 29
30 Softwarové (SW) způsoby integrace funkce 30
31 Softwarové (SW) způsoby integrace- klasifikace dostupné SW produkty vřadě případů uvedené funkce kombinují, je možno klasifikovat do 4 základních typů, odpovídá- vychází ze současné nabídky na trhu. 1. SW ústředen poplachových systémů 2. SW pro uživatelskou správu 3. Vizualizační SW 4. Integrační SW systémů budov 31
32 1. SW ústředen poplachových systémů doplňkové programy dodávané k jednotlivým typům nebo řadám ústředen (označované i jako konfigurační SW), zabezpečují dálkové nebo místní spojení ústředny (řídící jednotky) s PC za účelem realizace základních funkcí - programování, sledování, vyhodnocování a archivaci událostí ústředny, programy slouží pro potřebu instalačních a servisních společností, můžeme hovořit o integraci z pohledu centrálního vyhodnocování a archivaci událostí ústředen, které mohou být HW propojeny s dalšími systémy. 32
33 Příklady 1. SW ústředen poplachových systémů WinLoad 33
34 2. SW pro uživatelskou správu tyto programy umožňují realizaci uživatelského nastavení řídících jednotek (ústředen, centrál) připojených systémů, v oblasti zabezpečení se jedná nejčastěji o ústředny PZS s nadstavbovým systémem kontroly vstupu (ACS), uživatel má kromě základních funkcí (vyhodnocování, sledování, archivace událostí) zejména možnost: nastavování uživatelských profilů, vytváření popisů subsystémů, zón, terminálů, vytváření časových rozvrhů přístupu, přidělování a evidenci identifikátorů (karty, otisky prstů), filtrování historie událostí (typ, čas, místo, osoba). 34
35 Příklady. i PARADOX 35
36 3. Vizualizační SW vizualizační programy poskytují na rozdíl od programů uživatelské správy další komfortní funkci a to vizualizaci stavu systému v reálném čase, na základě půdorysných plánů objektů (budov nebo venkovní prostoru - existují i SW pro vizualizaci perimetrické ochrany) s grafickým vyznačením umístění jednotlivých komponent (detektory, kamery, čtečky, terminály atd.) může obsluha monitorovat stav systému a ovládat jeho vybrané funkce: zapnutí / vypnutí střežení subsystému nebo zóny, otevření dveří, zapnutí kamery a její ovládání, ovládání PGM výstupů.. 36
37 Příklady SECURITY VIEW..(VARIANT plus, spol. s r.o.) 37
38 4. Integrační SW systémů budov vzájemné propojení bezpečnostních systémů a ostatních technologií budov je realizováno prostřednictvím SW produktu nainstalovaného na serveru, tyto systémy jsou ovládány pomocí klientských PC, Integrační SW zde představuje nadstavbovou doplňkovou službu umožňující například: nastavení automatických vazeb mezi systémy, vizualizaci systémů, lokální i vzdálené ovládání, správu systémů a uživatelů, kontrolu činnosti operátora, správu docházky s návazností na mzdový systém, definice rolí a práv uživatelů (zaměstnanec, operátor, správce, recepční atd.). 38
39 1. 4. Integrační SW systémů budov Integrační SW zde představuje nadstavbovou doplňkovou službu umožňující například: nastavení automatických vazeb mezi systémy, vizualizaci systémů, lokální i vzdálené ovládání, správu systémů a uživatelů, kontrolu činnosti operátora, správu docházky s návazností na mzdový systém, definice rolí a práv uživatelů (zaměstnanec, operátor, správce, recepční atd.). 39
40 Příklad SW integrace AlVis 40
41 Literatura [1] VALOUCH, Jan. Integration Techniques of Alarm Systems. In TRANSACTIONS of the VŠB - Technical University of Ostrava. Ostrava: VŠB, No. 1, Vol. VII. Safety Engineering Series. p ISSN: [2] ČSN CLC/TS Poplachové systémy- Kombinované a integrované systémy- všeobecné požadavky. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, s. Třídící znak [3] Firemní materiály- instalační manuály [4] VALOUCH, Jan. Integrated Alarm Systems. [Lecture at The 2012 International Conference on Disaster Recovery and Business Continuity, November 28-30, 2012]. Jeju, Korea. 41
42 Percentage of Calls Completed Immediately After EMP Event Percentage of Calls Completed 4 Hours After EMP Event Percentage of Calls Completed 2 Days After EMP Event 42
43 Závěr 43
